Методика поверки «ГСИ. Система измерений количества и показателей качества нефти №219 НГДУ «ДЖАЛИЛЬНЕФТЬ»» (МП 223-30151-2015)

ООО «Метрологический центр СТП» Регистрационный № 30151-11 от 01.10.2011 г. в Государственном реестре средств измерений

«УТВЕРЖДАЮ»

Т ехйич^рОй' директор

ООХ>Жетрологйч.еский центр СТП»

А. Яценко

« 3g/>\    4?      .    2016 г.

(с изменением № 1)

г. Казань

2016

• 1.1 Настоящая инструкция распространяется на систему измерений количества й Показателей Качества йефти №219 ЙГДУ <<ДЖАЛйЛЪЙЕФТЬ>> (далее — СИКЙ) й устанавливает методику Первичной пов'ёркй до ввода в эксплуатацию й, поёле ремонта, а также МётОдйку периодической поверки "в процессе эксплуатаций.

  • 1.1 (Изменённая редакция, Изм. № 1)

1.6 Средства измерения (дайёё - СИ), входящие в состав СИЙЯ, указаны в таблйце 1Л.

Таблица 1 Л СИ, входящие в состав, СИКН          ...... ...

Таблица 1.1 (Изменённая редакция, Изм. № 1)

• 1.7 Поверка СИКН проводится следующим образом:

-- поверка СИ, входящих в состав СИКН, осуществляется в соответствий с методиками поверки, представ ленными в прйложёнйй А настоящей методйкй йоверки;

-метрологические характеристики СИКН определяют в соответствий с 7.4.4, 7.4*5 Настоящей методики п'оверкй.

Примечания

• 1 Счетчик нефти турбинный, установленный в' БИК, преобразователь перепада давления Ш фильтре И соответствующие ИК допускается калибровать не р'ейсё Одного раза В год.

• 2 Допускается проводить поверку Promass 83F, входящих В состав СИКН, До МЙ 3151-200'8 «Рекомендация. Государственная система обеспечения едйнств'а йзмёрейий. Преобразователи массового расхода.

ЗйзИ

Методика поверки на месте эксплуатации трубопоршневой Поверочной установкой в комплекте с поточным преобразователем плотности».

• 3 ГГри наличии свидетельств о поверке на барьеры искр оз ащиты серии Z процедуры по 7.4.1, 7.4.2, 7.4.3 Не проводятся.

• 1.8 Интервал между поверками СИ, входящих в состав СИКН, -1 год.

• 1.9 Интервал между поверками стеклянных термометров - 3 года.

• 1.10 Интервал между поверками СИКН -1 год.

При проведении поверки должны быть выполнены операции, приведенные в таблице 2.1.

Таблица 2.1 - Операций поверки

3 СРЕДСТВА ЙОВЕРКЙ

• 3.1 При проведении поверки применяют эталонные' й Вспомогательные СИ, приведенные в таблице 3.1.

Таб лиц а, 3.1 - Основные эталоны и СИ ......... .................

Примечание к таблице 3.1 (Исключено, Изм. № 1)

• 3.2 Допускается применение аналогичных Средств поверки, обеспечивающих определение метрологических характеристик СИКН с требуемой точностью.

• 3.3 Все применяемые эталоны должны быть аттестованы; СИ должны иметь действующий знак поверки й (или) свидетельство о поверке, и (или) запись в паспорте (формуляре) СИ, заверенной подписью поверителя и знаком поверки.

• 3.2.3.3 (Измененная редакции, Изм. № 1)

• 4.1 При проведении поверки должны соблюдаться следующие требований:

• - корпуса применяемых СИ должны быть зазёмлёны в соответствии с их эксплуатационной документацией;

ко Неем используемым СЙ должен быть обеспёчёй свободный до'ступ для з'азёмлёййЯ_у настройки и измерений;

• - работы по соединению вспомогательных устройств должны вьшолняться До Подключения к сети питания;

• - обеспечивающее безопасность труда, производственную санитарию и Охрану окружающей среды;

• - предусмотренные «Правилами технической эксплуатаций электроустановок» И «Правилами техники безопасности Прй эксплуатации электроустановок», а также эксплуатационной Документацией оборудования, его компонентов и применяемых средств поверки.

• 4.2 К. работе по поверке Должны допускаться лица:

• - достигшие 18-лётнего возраста;

• - прошедшие специальную подготовку й имеющие удостоверения на право проведения поверки;

• - Ирошедйшё инструктаж по технике безопасности в установленном порядке;

• - изучившие эксплуатационную документацию на СИКН, СЙ, входящие в состав СИКН, й средства поверки.

• 5.1 Йри проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C            (20±5)

• - относительная влажность, %                    от 30 до 80

• - атмосферное давление^ кПа                      от 84,0 До 106/7

• 5.2 Вибрация, тряска, удары, наЮюны, электрические и магнитные по“ля, Кроме ЗёмйоТо, влияющие на работу приборов, должны отсутствовать.

• 5.3 Параметры электропитания СИКН должны соответствовать условиям' применения, указанным в эксплуатационной документации фйрмы-изготовйтёЛя.

Перед проведением поверки выполняют следующие подготовительные операций:

• - эталонные СИ и СИКН устанавливают в рабочее п&ложёние с соблюдением указаний эксплуатационной документаций на жестком оснований, исключающем передачу нёсанкцйонированных механических воздействий;

■ - эталонные СИ и СИКН выдерживают при температуре, указанной в • пункте 5, не мейее трёх часов, если время их выдержки не указано В Инструкции по эксплуатации;

• - осуществляют соединение И подготовку к проведению измерений эталонных СЙ и СИКН в соответствии с требованиями эксплуатационных документаций на эталонные СЙ й СИКН.

При проведении проверки технической документаций проверяют:

• - наличие эксплуатационной документации на СИКН;

• - наличие паспорта На СИКН;

• - наличие свидетельства о предыдущей поверке СЙКН (При периодической поверке);

• - наличие методики поверки СИКН;

наличие паспортов СИ₅ входящих в состав СИКН;

• - действующего знака поверки И (или) свидетельства о пйвёрке^ й (или) заверенной подписью поверителя и знаком поверки записи в Паспорте (формуляре) СИ, подлежащих повёрке;

• - наличие действующего Калибровочного клейма й (или) сертификата о калибровке, и (или) заверенной подписью калибровщика и калибровочным клеймом записи в паспорте (формуляре) СИ, подлежащих калибровке.

• 7.1 (Измененная редакция, Изм. № 1)

• 7.2.1 При проведении внешнего осмотра СИКН контролируют вьшолнёнйё требований технической документации к монтажу СИ, измерительно-вычислительных и связующих компонентов СИКН.

• 7.2.2 При проведении внепшёго осмотра СЙКН устанавливают состав и комплектность' СИКН.

• 7.2.3 Проверку выполняют на основании сведений, содержащихся в Паспорте йа СИКН. При этом контролируют соответствие типа СИ, указанного в паспортах составных частей, записям в паспорте на СИКН.

• 7.2.4 Результаты проверки считают положительными^ если ВнеЩнйй вид, маркировка й комплектность СИКН соответствуют требованиям технической документации.

7.3 Опробование СЙКН

• 7.3.1.1 Подлинность программного обеспечения (Далее - ПО) СЙКН проверяют сравнением идентификационных данных ПО с соответствующими й'дентифйкационйымй данными, зафиксированными при испытаниях в целях утверждения типа и отраженными в Описании типа СИКН.

• 7.3.1.2 Проверяют возможность несанкционированного Доступа к ПО СИКН й наличйё авторизации (введение логина и пароля), возможность обхода автбризацйщ проверка реакция ПО СИКН на неоднократный ввод неправильного логина и (иЛи) пароля (аутентификация).

• 7.3.1.3 Результаты опробования считают положительными, если идентификационные данные ПО, совпадают с исходными, зафиксированными прй Испытаниях в целях утверждения типа и отраженными в описании типа СИКН, а также исключается возможность несанкционированного доступа к ПО СЙКН и обеспечивается аутентификация.

• 7.3.2.1 Приводят СИКН в рабочее состояние в соответствие с технической документацией фирмы-изготовителя на нее. Проверяют прохождение сигналов средств поверки, имитирующих измерительные сигналы. Проверяют на информационном Дисплее СИКН показания по регистрируемым в соответствии с конфигурацией СЙКН параметрам: технологического процесса.

• 7.3.2.2 Результаты опробования считаются положительными, если при увеличении/уменыпении значения входного сигнала соответствующим образом изменяются значения измеряемой величины йа информационном дисплее СЙКЙ.

• 7.4 Определение метрологических характеристик

• 7.4.1 Л Отключить первичный измерительный преобразователь (далее ЙП) ИК й к соответствующему каналу, включая линии связи и барьер искрозащиты (при наличйй), подключить калибратор, установленный в режим имитации сигналов сйлы Постоянного тока от 4 до 20 мА, в соответствий с инструкцией по эксплуатаций.

• 7.4.1.2 С помощью калибратора установить на входе канала ввода аналогового сигнала силы постоянного тока от 4 до 20 мА электрический сйгнал, соответствующий значениям измеряемого параметра. В качестве реперных точек принимаются точки 4; 8; 12; 16; 20 мА.

• 7.4.1.3 Считать значения входного сигнала с дисплей СОЙ СЙКЙ и в каждой реперйой точке вычислить Приведенную погрешность по формуле

•^100%’

^ihak ^min

“ показание калибратора в z-ой реперной точке, мА;

Лпах? “ Максимальное й минимальное значений: границы Диапазона входного айа-/ _v         лотового сигнала силы постоянного тока от 4 до 20 мА, МА;

min

Лзм " ^{зиачение} тока, соответствующее показанию измеряемого параметра СЙКН в z-ой реперной точке, мА, вычисляемое Ио формуле (при линейной функций преобразования):

ЙГ_тах-, - максимальное и минимальное значений Измеряемого параметра, соответствующие максимальному и мйнимайьному значениям границы ^т1П       диапазона входного аналогового сигнала силы постоянного тока от 4 до 20

мА.

• 7.4.1.4 Результаты поверки считаются положительными, если рассчитанная йрйвеДеНйая погрешность преобразования входного аналогового сигнала силы постоянного чока от 4 до 20 мА не выводит за пределы ±0,14 %.

• 7.4.2.1 Отключить первичный ИП и к соответствующему каналу, включая пинии связи, подключить калибратор, установленный в режим генераций импульсов, в соответствии с инструкцией по эксплуатации.

• 7.4.2.2 С помощью калибратора на вход канала ввода импульсных сигналов СИКН фиксированное количество раз (не менее трех) подать импульсный сигнал (10000 Импульсов). Частота подаваемого сигнала от 0,1 до 10000 Гц.

• 7.4.2.3 Считать значения Входного сигнала с дисплея СОИ СЙКЙ и вычислить абсолютную погрешность по формуле



где            “ количество импульсов, подсчитанное Контроллером, импульсы;

п_эт — количество импульсов, заданное калибратором^ ймпульсы.

• 7.4.2.4 Результаты поверки считаются положитейьйымй, если рассчитанная абсолютная погрешность при измерений импульсного сигнала не выйбдйт за пределы ±1 импульс на 10000 импульсов.

• 7.4.3.1 Отключить первичный ИП и к соответствующему каналу, включая линйи связи, подключить калибратор^ установленный в режим воспроизведения Частотных сигналов, в соответствий с Инструкцией по эксплуатаций.

• 7.4.3.2 С помощью калибратора установить на входе канала ввода частотйоТО сигнала СИКН сигнал заданной формы и частоты, соответствующий значениям Измеряемого параметра. Задают не Менее пяти значений измеряемого параметра, равномерно распределенных в пределах диапазона измерений (включая крайние точки диапазона).

• 7.4.3.3 Считать значения входного сигнала с дисплея СОИ СЙКЙ И вычислить относительную погрешность Но формуле





частота сигнала, заданного Калибратором, Гц;

Частота сигнала, Считанная с монитора СИЙН_Ь Гц.

• 7.4.3.4 Результаты поверки считаются положительными, если’ рассчитанная относительная погрешность при измерений частотного сигнала не выходит за пределы ±0,001 %.

• 7.4.4.1 Относительная погрешность при измерении массы брутто нефти при прямом Методе Динамических измерений принимается равной относительной погрешности СРМ.

• 7.4.4.2 Результаты поверки считаются положительными, если относительная погрешность СИКН при измерении массы брутто нефти не выходит за пределы ±0,25 %.

• 7.4.5.1 Относительная погрешность при измерении массы нетто нефти определяется по

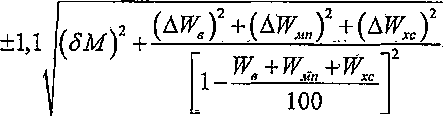

  формуле





где 8М - относительная погрешность йри измерений' массы брутто нефти, ’%; АИ^ - абсолютная погрешность определения массовой доли воды, %;

АИ^ ~ абсолютная погрешность определения массовой долй механических

АЙ^_С - абсолютная погрешность определения массовой доли хлористых солей, %;

W_e - массовая доля воды в нефти, %;

~ массовая доля механических примесей в нефти, %;

W_xc - массовая доля Хлористых солей в нефти, %.

• 7.4.5.2 Абсолютные погрешности измерений в химико-аналитической лабораторий массовой доли воды,- механических примесей, хлористых солей определяют в соответствий с ГОСТ Р 8.580-2001.

• 7.4.5.3 Результаты поверки считаются положительными, если рассчитанная относительная погрешность СИКН при измерении Массы нетто нефти не выхолит за пределы

  ±0,35 %.

• 8.1 При положительных результатах поверки оформляют свидетельство о поверке СЙКЙ в соответствий с приказом Министерства промышленности й торговли Российской Федераций от 2 июля 2015 г. № 1815 «Об утверждений Порядка проведения поверкй средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 8.2 Отрицательные результаты поверки СИКН оформляют в соответствий с приказом Министерства промышленности й торговли Российской Федерации от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверкй средств измерений, требования к знаку поверкй и содержанию Свидетельства о поверке». При этом выписывается извещение о непригодности к применению СИКН с указанием причин непригодности.

Раздел 8 (Измененная редакция, Изм. № 1)

(рекомендуемое)

Наименования: документов на методику поверки СИ, входящих в состав СИКН

Приложение А (введено дополнительно, йзм. № 1)

11 ИЗ 11
