Методика поверки «ГСИ.Каналы измерительные стенда тормозных испытаний РБ» (МП 2071-0002-2020)

УТВЕРЖДАЮ герального директора ФГУП . Д.И. Менделеева»

А.Н. Пронин

Государственная система обеспечения единства измерений

Каналы измерительные стенда тормозных испытаний РБ

Руководитель отдела координации работ по комплексному метрологическому обеспечению инновационных разработок

Ю.Г. Солонецкий

Руководитель сектора

П.Н. Мичков

г. Санкт-Петербург 2020 г.

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Опробование

  • 7.3 Проверка ПО

  • 7.4 Определение метрологических характеристик

• 8 Обработка результатов измерений

• 9 Оформление результатов поверки

Приложение А. Таблица подключения ИК РБ при поверке (справочное)

Приложение Б. Форма протокола первичной/периодической поверки (рекомендуемое) .156 Приложение В Перечень измеряемых параметров ПК РБ (справочное)

• 1.1 Настоящая методика поверки (далее - методика) распространяется на Каналы измерительные стенда тормозных испытаний РБ зав. № 001 (далее - ИК РБ), входящие в состав автоматизированной системы управления и регистрации (АСУ и Р) стенда тормозных испытаний РБ, и устанавливает периодичность, объем и порядок проведения ее первичной и периодической поверки.

• 1.2 ИК РБ подлежат первичной поверке при вводе в эксплуатацию или после ремонта и периодической в процессе эксплуатации.

• 1.3 Допускается проведение поверки отдельных измерительных каналов (далее - ИК) из состава ИК РБ в соответствии с заявлением владельца, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.4 ИК избыточного давления подвергаются покомпонентной (поэлементной) поверке: демонтированные первичные измерительные преобразователи - в лабораторных условиях; вторичная часть - комплексный компонент, включая линии связи, - на месте эксплуатации ИК РБ.

• 2.1 При первичной и периодической поверке ИК РБ выполнять операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 При несоответствии характеристик ИК РБ установленным требованиям по любому из пунктов таблицы 1 поверка прекращается и последующие операции не проводятся, за исключением оформления результатов по подразделу 9.3.

• 3.1 Средства поверки приведены в таблице 2.

Таблица 2 - Основные и вспомогательные средства поверки

• 3.2 При проведении поверки допускается применять средства поверки, не приведенные в таблице 2, но обеспечивающие определение (контроль) метрологических характеристик, поверяемых ИК РБ с требуемой точностью.

• 3.3 Используемые при поверке средства измерений должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке (знак поверки).

• 3.4 Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 ч до начала поверки.

• 4.1 При проведении поверки необходимо соблюдать требования безопасности, установленные «Правилами по охране труда при эксплуатации электроустановок», «Правилами технической эксплуатации электроустановок потребителей», а также требования безопасности, установленные в документации на средства поверки.

• 4.2 Любые подключения средств измерений проводить только при отключенном напряжении питания ИК РБ.

• 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации на ИК РБ, знающие принцип действия используемых средств измерений и прошедшие первичный инструктаж по технике безопасности на рабочем месте в установленном в организации порядке.

• 5.1 Условия поверки ИК РБ должны соответствовать условиям его эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.

• 5.2 Операции по всем пунктам настоящей методики проводят при соблюдении следую

  щих условий:

  • - температура окружающего воздуха, °C...................................................20±10;

  • - относительная влажность воздуха, %..................................................от 30 до 80;

  • - атмосферное давление, кПа......................................................от 84,0 до 106,7;

• 6.1 При подготовке к поверке:

• - проверить наличие действующих свидетельств (отметок) о поверке используемых средств поверки;

• - проверить наличие свидетельства о поверке (знаков поверки), провести поверку датчиков давления МИДА-ДИ-13П-01 (per. № 17636-17), входящих в состав ИК избыточного давления и подвергаемых поэлементной поверке, если заканчивается срок действия их предыдущей поверки;

• - проверить соблюдения условий разделов 4 и 5 настоящей методики;

• - проверить правильность подключения и целостность электрических жгутов;

• - перед поверкой подготовить ИК и средства поверки в соответствии с их эксплуатационной документацией;

• - обеспечить оперативную связь между оператором у монитора ПЭВМ ЦПУ и оператором, задающим контрольные значения эталонных сигналов на входах ИК РБ;

• - приступить к проведению операций поверки по п.7.4 после выдерживания ИК во включенном состоянии не менее 30 мин.

• 7.1.1 Проверить комплектность ИК РБ согласно паспорта МИЯН.468369.012ПСЗ.

• 7.1.2 Проверить отсутствие дефектов покрытий, механических повреждений оборудования, неисправностей присоединительных элементов, которые могут отрицательно повлиять на работоспособность или метрологические характеристики ИК РБ.

• 7.1.3 Внешний осмотр проводить визуально при отключенном напряжении питания ИК.

• 7.1.4 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

• 7.2.1 Подготовить ИК к работе в соответствии с п.2.4 МИЯН.468369.012РЭЗ на ИК РБ.

• 7.2.2 Включить электропитание оборудования АСУ и Р и ПЭВМ пульта РБ ЦПУ.

• 7.2.3 Загрузить программу управления стендом «Stand Commander» и, при включенном питании стенда, убедиться во включении всех ИК и возможности визуального наблюдения любого измеряемого параметра на экране монитора ЦПУ.

• 7.2.4 Перевести ЦПУ в режим «Работа» и убедиться в начале регистрации измеряемых параметров испытуемого изделия.

• 7.2.5 Допускается проводить опробование ИК непосредственно в ходе проведения проверок по п. 7.4 настоящей методики.

• 7.2.6 Результаты опробования считать положительными, если программа управления стендом «StandCommander» запустилась успешно, открылось окно с измеряемыми параметрами выбранного образца и на мониторе ПЭВМ ЦПУ не было выдано сообщений об ошибке.

• 7.3.1 Проверку ПО ИК РБ проводить по следующей методике:

• - выполнить п.п. 7.2.1 - 7.2.4;

• - запустить программу «Express Viewer»

• - сравнить номера версий программ «Stand_Commander» и «Express Viewer», отображаемые на экране монитора ПЭВМ ЦПУ в наименовании форм (рис.1), с версиями, указанными в

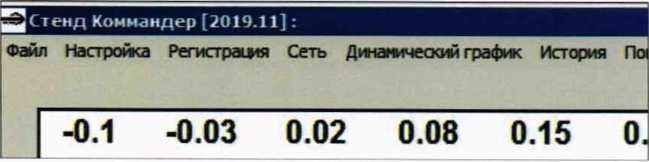

  Рисунок 1. Идентификационные данные ПО.

таблице 3 и в разделе 5.3 паспорта ИК РБ МИЯН.468369.012ПС2. Таблица 3

• 7.3.2 ИК РБ считаются выдержавшими проверку, если полученные идентификационные данные ПО (идентификационное наименование ПО и номер версии), отображаемые на формах, соответствуют идентификационным данным таблицы 3 и совпадают со значениями, указанными в паспорте на ИК РБ.

• 7.4.1 Определение метрологических характеристик ИК избыточного давления

  • 7.4.1.1 Определение метрологических характеристик ИК избыточного давления комплектным способом

    • 7.4.1.1.1    Определение приведенной к верхнему пределу диапазона измерений (ВПИ) погрешности измерений избыточного давления продуктов сгорания на выхлопе из турбинного двигателя в рабочем диапазоне измерений комплектным способом (ИК Р2Т)

      • 7.4.1.1.1.1 Подготовить ИК к работе в соответствии с п.2.4 МИЯН.468369.012РЭЗ на ИК РБ. Включить электропитание оборудования АСУ и Р и ПЭВМ пульта ЦПУ. Загрузить программу управления стендом «Stand Commander» и, при включенном питании стенда, убедиться во включении всех ИК избыточного давления и возможности визуального наблюдения результатов измерений этих ИК на экране монитора ЦПУ.

      • 7.4.1.1.1.2  Датчик давления выбранного ИК (ДД19), находящийся в Блоке датчиков давления 2 (БДД2), отключить от магистрали давления стенда и, используя стандартные переходы и прокладки, подключить к ручному гидропрессу аа94-Э2225.00, который соединен с модулем М10 калибратора давления Метран 502.

      • 7.4.1.1.1.3  Последовательно, устанавливая на выходе гидропресса значения давления (при повышении и понижении давления), указанные в столбце 2 таблицы Б. 1.1 Приложения Б (далее - таблицы Б. 1.1), контролируя их по калибратору давления (фиксируя задаваемые значения в столбцах 3,4 той же таблицы) регистрировать в соответствующих строках столбцов

• 5,6 результаты измерений поверяемого ИК, отображаемые на мониторе ПЭВМ ЦПУ в соответствующей строке (см. рисунок 2). Отсоединить датчик давления от ручного гидропресса и восстановить его штатное соединение.

• 7.4.1.1.1.4  По формуле 1 (р. 8 настоящей методики поверки, далее - МП) вычислить и занести в соответствующие строки столбца 7 таблицы Б. 1.1 значения абсолютной погрешности каждого ИК в поверяемых точках.

Примечание: за результат измерений избыточного давления ИК Хик (при увеличении и уменьшении давления) принимать значение давления максимально отличное по абсолютному значению от эталонного.

■ а «*«

«г»! г ла •   *■

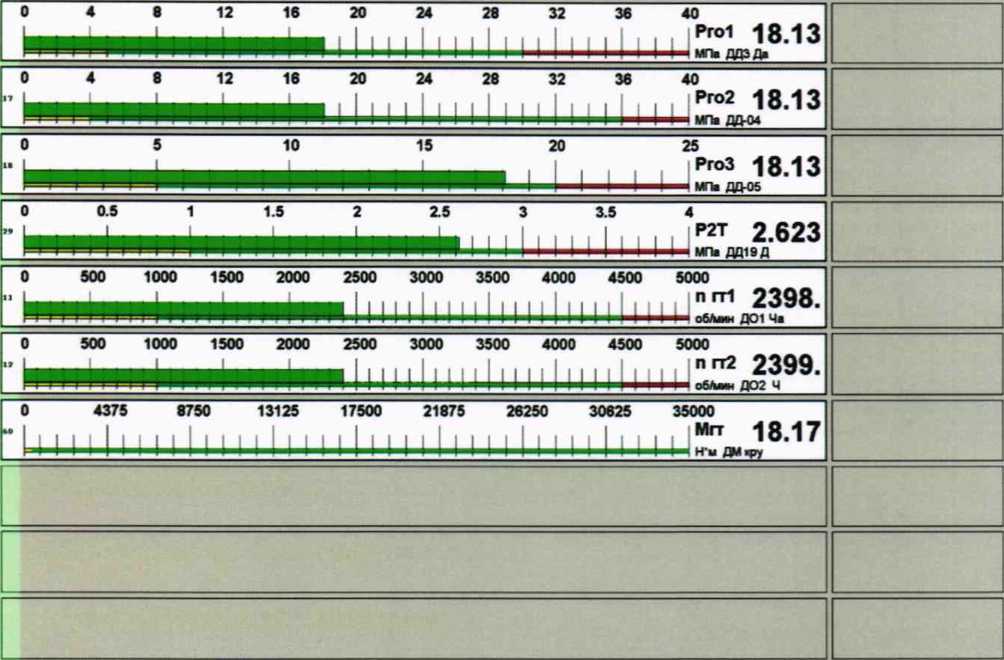

Рисунок 2 Окно с результатами измерений ИК РБ

7.4.1.1.1.5 По формуле 2 (р. 8 МП) вычислить и занести в соответствующие строки столбца 8 таблицы Б. 1.1 значения приведенной к ВПИ погрешности измерений ИК в поверяемых точках.

7.4.1.1.2 Определение приведенной к ВПИ погрешности измерений избыточного давления продуктов сгорания на выходе из газогенераторного отделения (ГО) в рабочих диапазонах измерений (ИК РгоЗ,Рго2, Рго1)

7.4.1.1.2.1 Датчик давления ДД05 выбранного ИК (РгоЗ), находящийся в Блоке датчиков давления 1 (БДД1), отключить от магистрали давления стенда и, используя стандартные переходы и прокладки, подключить к ручному гидропрессу аа94-Э2225.00 который

соединен с модулем М60 калибратора давления Метран 502.

• 7.4.1.1.2.2   Выполнить пп. 7.4.1.1.1.3 - 7.4.1.1.1.5 для ИК РгоЗ с регистрацией результатов измерений, отображаемых на мониторе ПЭВМ ЦПУ в соответствующей строке (см. рисунок 2), и полученных погрешностей в таблице Б. 1.1 поверяемого ИК.

• 7.4.1.1.2.3 Выполнить пп. 7.4.1.1.2.1 - 7.4.1.1.2.2 для оставшихся двух ИК Рго2, Рго1, подключая датчики давления ДД04 и ДДОЗ, соответственно, к ручному гидропрессу и фиксируя результаты измерений и полученные погрешности в соответствующих строках таблицы Б. 1.1.

• 7.4.1.1.3    Результаты поверки считать положительными, если максимальные значения приведенных к ВПИ погрешностей измерений избыточного давления продуктов сгорания на выхлопе из турбинного двигателя и на выходе из ГО в рабочих диапазонах измерений находятся в пределах ±1 % и соответствует значениям из таблицы В.1 Приложения В (далее таблицы В.1).

• 7.4.1.2 Определение метрологических характеристик ИК избыточного давления поэлементным способом

  • 7.4.1.2.1 Определение приведенной к ВПИ погрешности измерений избыточного давления продуктов сгорания на выхлопе из турбинного двигателя в рабочем диапазоне измерений поэлементным способом (ИК Р2Т).

    • 7.4.1.2.1.1  Определение приведенной к ВПИ погрешности измерений первичной части ИК (датчиков давления МИДА-ДИ-13П-01):

• - провести поверку, входящего в состав ИК, датчика давления МИДА-ДИ-13П-01, по МДВГ.406233.033 РЭ «Датчики давления МИДА-13П. Руководство по эксплуатации», раздел 3.2 «Методика поверки», утвержден ФГУП «ВНИИМС» 17.10.2016 г.;

• - за погрешность прошедшего поверку преобразователя считать модуль пределов допускаемой основной приведенной к ВПИ погрешности, который (в соответствии с описанием типа, паспортом и маркировкой преобразователя) равен 0,5 % и зафиксировать его в столбце 7 таблицы Б. 1.2.

• 7.4.1.2.1.2   Выполнить п. 7.4.1.1.1.1.

• 7.4.1.2.1.3  Определение приведенной к ВПИ погрешности измерений вторичной части ИК и приведенной к ВП погрешности измерений всего ИК:

• - подключить калибратор силы постоянного тока к вторичной части ИК избыточного давления Р2Т в соответствии с таблицей подключения средств поверки А.1, приведенной в Приложении А настоящей МП;

• - поочередно подать на вход ИК значения силы постоянного тока 1вх, мА согласно таблице Б. 1.2 (из ст. 2 для выбранного ИК) и зафиксировать соответствующие измеренные значения выходного сигнала ИК Р2Т, МПа (считанных с монитора ПЭВМ ЦПУ рисунок 2). Значение силы постоянного тока устанавливают по показаниям калибратора, включенного в режиме воспроизведения силы постоянного тока;

• - для каждого из измеренных значений рассчитать абсолютную погрешность вторичной части ИК АРв по формуле 1 (р. 8 МП), зафиксировать ее в столбце 5 таблицы Б. 1.2;

• - рассчитать приведенную к ВПИ погрешность вторичной части ИК у_вь % по формуле 2 (р. 8 МП) и приведенную к ВПИ погрешность ИК уь % по формуле 4 (р. 8 МП). Полученные значения фиксировать в столбцах 6 и 8 таблицы Б. 1.2 для выбранного ИК.

• 7.4.1.2.2 Определение приведенной к ВПИ погрешности измерений избыточного давления продуктов сгорания на выходе из ГО в рабочих диапазонах измерений (ИК Рго1, Рго2, РгоЗ)

  • 7.4.1.2.2.1 Выполнить пп.7.4.1.2.1.1, 7.4.1.2.1.2.

  • 7.4.1.2.2.2 Определение приведенной к ВП погрешности измерений вторичной части ИК и приведенной к ВП погрешности измерений всего ИК:

• - подключить калибратор силы постоянного тока к вторичной части ИК избыточного давления Рго1 в соответствии с таблицей подключения средств поверки, приведенной в таблице А.1 Приложения А;

• - поочередно подать на вход ИК значения силы постоянного тока 1вх, мА согласно таблице Б. 1.2 (из ст. 2 для выбранного ИК) и зафиксировать соответствующие измеренные значения выходного сигнала ИК Рго1, МПа (считанных с монитора ПЭВМ ЦПУ. рисунок 2). Значение силы постоянного тока устанавливают по показаниям калибратора, включенного в режиме воспроизведения силы постоянного тока;

- для каждого из измеренных значений рассчитать абсолютную погрешность вторичной части ИК ДРв по формуле 1 (р. 8 МП), зафиксировать ее в столбце 5 таблицы Б. 1.2;

- рассчитать приведенную к ВПИ погрешность вторичной части ИК ув 1, % по формуле 2 (р. 8 МП) и приведенную к ВПИ погрешность ИК yj, % по формуле 4 (р. 8 МП). Полученные значения фиксировать в столбцах 6 и 8 таблицы Б. 1.2.

• 7.4.1.2.2.3 Повторить выполнение п. 7.4.1.2.2.2 для вторичных частей ИК Рго2, РгоЗ с фиксацией результатов расчета в соответствующих столбцах таблиц по форме Б.1.2 для этих ИК.

• 7.4.1.2.3 Результаты поверки считать положительными, если максимальное значение приведенной к ВПИ погрешности измерений избыточного давления продуктов сгорания на выхлопе из турбинного двигателя и на выходе из ГО в рабочих диапазонах измерений находятся в пределах ±1 % и соответствует значениям из таблицы В.1.

• 7.4.2 Определение метрологических характеристик ИК крутящего момента силы

Определение приведенной к ВПИ погрешности измерений крутящего момента силы на валу гидротормоза (двигателя) в рабочем диапазоне измерений (ИК Мгт)

• 7.4.2.1 Определить приведенную к ВПИ погрешность преобразования крутящего момента силы в значение силы постоянного тока первичной части ИК (измерителя крутящего момента силы БИКМ-М-106М) в соответствии с пп 7.4.2.1.1 - 7.4.2.1.7.

  • 7.4.2.1.1    Демонтировать со штатного места стенда датчик крутящего момента силы БИКМ-М-106М и установить датчик с помощью оснастки на рабочий эталон 1 разряда единицы крутящего момента силы в диапазоне значений от 1 до 300 кНм, по приказу Госстандарта от 31.07.2019 № 1794, при этом, к аналоговому выходу блока обработки подключить калибратор в режиме измерения силы постоянного тока.

  • 7.4.2.1.2    Подготовить датчик к работе в режиме преобразований крутящего момента силы в сигнал постоянного тока. Провести нагружение (прямой ход) измерителя силой, соответствующей первому значению крутящего момента силы M_{n=1 i=2} в соответствии с таблицей Б.2.1. Нагружения измерителя должны проводиться плавно, без рывков и ударов. Время измерения в каждой точке нагружения должно быть не менее 30 с.

  • 7.4.2.1.3    Снять показания текущего значения силы тока I_{n i}. и полученный результат занести в таблицу Б.2.1.

  • 7.4.2.1.4    Выполнить измерения для всех значений крутящего момента силы М_П1-, приведённых в таблице Б.2.1, выполнив не менее трёх циклов нагружения (и = 3).

  • 7.4.2.1.5    По результатам измерений определить среднее арифметическое значение результата измерений для прямого и обратного хода



Определить систематическую составляющую абсолютной погрешности из соотношения

где 4ом,г номинальные значения выходного сигнала в i -ой точке нагружения.

Определить среднеквадратическое отклонение результата измерений с учётом вариации показаний по формуле:

• 7.4.2.1.6 Определить абсолютную погрешность преобразований крутящего момента силы в сигнал постоянного тока по формуле:

где S_x оценка суммарного среднеквадратического отклонения:

N

• 7.4.2.1.7 Определить погрешность преобразований крутящего момента силы, приведённую к верхнему значению диапазона преобразований, по формуле:

  д'

  y/ = _r^L-ioo

  Максимальное значение полученных погрешностей

у1 = тах\у-фиксировать в столбце 7 таблицы Б.2.2.

• 7.4.2.2 Подготовить ИК к работе в соответствии с п.2.4 МИЯН.468369.012 РЭЗ на ИК РБ. Включить электропитание оборудования АСУ и Р и ПЭВМ пульта ЦПУ. Загрузить программу управления стендом «Stand_Commander» и, при включенном питании стенда, убедиться во включении ИК крутящего момента силы и возможности визуального наблюдения результатов измерений этого ИК на экране монитора ЦПУ.

• 7.4.2.3 Определение приведенной к ВПИ погрешности вторичной части ИК и приведенной погрешности всего ИК:

• - подключить калибратор силы постоянного тока к вторичной части выбранного ИК Мгт в соответствии с таблицей подключения средств поверки А.1, приведенной в Приложении А настоящей ПИ;

• - поочередно подать на вход ИК значения силы постоянного тока 1вх, мА согласно таблице Б.2.2 и зафиксировать соответствующие измеренные значения выходного сигнала ИК Мгт изм, Н м (считанных с монитора ПЭВМ ЦПУ, рисунок 2);

• - для каждого из измеренных значений рассчитать абсолютную погрешность вторичной части ИК АМгтв по формуле 1 (р. 8 МП) и зафиксировать ее в столбце 5 таблицы Б.2.2;

• - рассчитать приведенную к ВПИ погрешность вторичной части ИК ув2, % по формуле 2 (р. 8 МП) и рассчитать приведенную к ВПИ погрешность ИК у2, % по формуле 5 (р. 8 МП). Полученные значения фиксировать в столбцах 6 и 8 таблицы Б.2.2.

• 7.4.2.4 Результаты поверки считать положительными если максимальное значение приведенной к ВПИ погрешности измерений крутящего момента силы на валу гидротормоза (двигателя) в рабочем диапазоне измерений находится в допускаемых пределах ±1,5% и соответствует значениям из таблицы В.1.

  7.4.3 Определение метрологических характеристик ИК частоты вращения

Определение приведенной к ВПИ погрешности измерений частоты вращения вала гидротормоза (двигателя) в рабочем диапазоне измерений комплектным способом (ИК Игл, Пгтг)

• 7.4.3.1      Подготовить ИК к работе в соответствии с п.2.4 МИЯН.468369.012РЭЗ на

ИК РБ. Включить электропитание оборудования АСУ и Р и ПЭВМ пульта ЦПУ. Загрузить программу управления стендом «Stand_Commander» и, при включенном питании стенда, убедиться во включении всех ИК частоты вращения и возможности визуального наблюдения результатов измерений этих ИК на экране монитора ЦПУ.

• 7.4.3.2     Демонтировать датчик числа оборотов ИС445 испытуемого ИК (ДО1) со штатного места и установить его на вторичный эталон единицы частоты вращения (по приказу Госстандарта № 1621 от 31.07.2018 г.), выставив зазор между датчиком и зубчатым колесом эталона от 1 мм до 3 мм.

• 7.4.3.3      Последовательно устанавливая на вторичном эталоне значения частоты вращения вала гидротормоза (двигателя) из столбца 2 таблицы Б.3.1, регистрировать в соответствующих строках столбца 3 указанной таблицы показания индикатора эталона, а в соответствующих строках столбца 4 этой же таблицы результаты измерений проверяемого ИК, отображаемые на мониторе ПЭВМ ЦПУ в поле Пгп (см. рисунок 2). Восстановить штатное местоположение датчика числа оборотов поверяемого ИК.

• 7.4.3.4      Повторить операции по пп. 7.4.3.2 и 7.4.3.3 для второго ИК частоты вращения Пгт2 с датчиком ДО2 и фиксацией результатов измерений соответствующей строке таблицы Б.3.1.

• 7.4.3.5      По формуле 1 (р. 8 МП) вычислить и занести в соответствующие строки столбца 5 таблицы Б.3.1 значения абсолютной погрешности ИК в проверяемых точках.

• 7.4.3.6     По формуле 2 (р. 8 МП) вычислить и занести в соответствующие строки столбца 6 таблицы Б.3.1 значения приведенной к ВПИ погрешности ИК в проверяемых точках.

• 7.4.3.7     Результаты поверки считать положительными, если максимальное значение приведенной к ВПИ погрешности измерений частоты вращения вала гидротормоза (двигателя) в рабочем диапазоне измерений для обоих ИК находится в пределах ±1 % и соответствует значениям из таблицы В.1.

• 8.1 Проведение измерений

На каждом поверяемом ИК, у которых нулевое значение измеряемой величины расположено на краю диапазона измерений, измерения проводятся не менее, чем в пяти равномерно распределенных по диапазону точках.

• 8.2 Расчет погрешностей

  • 8.2.1 Расчет абсолютной погрешности

Значение абсолютной погрешности измерений А вычисляется по формуле (1):

А = Хизм-Хэт,                             (1)

где Хизм (Хик)- результат измерений (ИК), определенный в п. 8.1;

Хэт - эталонное (действительное) значение измеряемой величины.

• 8.2.2 Расчет приведенной погрешности

Значение, приведенной к ВПИ, погрешности измерений у вычисляется по формуле (2):

у = (Д/Хвпи)Ю0,                            (2)

где А - значение абсолютной погрешности, определенное в п. 8.2.1;

Хвпи - верхний предел диапазона измерений ИК.

• 8.3 Расчет приведенных погрешностей ИК при поэлементном способе Приведенная к ВПИ, погрешность измерений ИК вычисляется по формуле (3):

Y = 1Удат| + 1Тв|,                                        (3)

где у - приведенная к ВПИ, погрешность измерений ИК;

У дат - приведенная к ВПИ, погрешность первичного преобразователя ИК;

ув - приведенная к ВПИ, погрешность вторичной части ИК.

• 8.3.1 Расчет погрешностей ИК избыточного давления

Приведенная к ВПИ, погрешность измерений избыточного давления вычисляется по формуле (5):

У1=УД1+УВ1,                                (4)

где у1 - приведенная к ВПИ, погрешность измерений избыточного давления;

Уд1 - приведенная к ВПИ, погрешность датчика давления МИДА-ДИ-13П-01;

ув 1 - приведенная к ВПИ, погрешность измерений силы постоянного тока, соответствующей значениям избыточного давления.

• 8.4 Расчет погрешностей ИК крутящего момента силы

Приведенная к ВПИ, погрешность измерений крутящего момента силы вычисляется по формуле (6):

У2 = у1, +ув2,                                      (5)

где у2 - приведенная к ВПИ ИК, погрешность измерений крутящего момента силы;

у1 - максимальное значение приведенной к ВПИ погрешности преобразования крутящего момента силы в значение силы постоянного тока на аналоговом выходе блока обработки БИКМ-М-106М;

ув2 - приведенная к ВПИ, погрешность измерений силы постоянного тока, соответствующей значениям крутящего момента силы (погрешность вторичной части ИК).

• 9.1 Результаты поверки заносятся в протокол поверки (Приложение Б).

• 9.2 Положительные результаты поверки ИК РБ оформить свидетельством о поверке в установленном порядке.

• 9.3 При отрицательных результатах поверки применение ИК РБ запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

• 9.4 В случае сокращения объема поверки соответствующие записи заносятся в свидетельство о поверке.

• 9.5 Знак поверки наносится на свидетельство о поверке.

(справочное)

Таблица подключения ПК РБ при поверке

Таблица А.1

(рекомендуемое)

ПРОТОКОЛ поверки №______

Каналов измерительные стенда тормозных испытаний РБ зав. № 001

• 1 Вид поверки..............................................................................................

• 2 Дата поверки.............................................................................................

• 3 Условия поверки:

  • 3.1 Температура окружающего воздуха, °C.......................................................

  • 3.2 Относительная влажность воздуха, %............................................................

  • 3.3 Атмосферное давление, мм рт. ст..................................................................

• 4 Используемые средства измерений:

• 5 Поверка проводится согласно документу «Каналы измерительные стенда тормозных испытаний РБ. Методика поверки МП 2071-0002-2020»

• 6 Результаты поверки:

  • 6.1 Внешний осмотр....................................................................................

  • 6.2 Опробование..........................................................................................

  • 6.3 Проверка ПО.........................................................................................

  • 6.4 Определение метрологических характеристик:

    • 6.4.1 Определение метрологических характеристик ИК избыточного давления

      • 6.4.1.1 Определение приведенной к ВПИ погрешности измерений избыточного давления продуктов сгорания на выхлопе из турбинного двигателя и на выходе из ГО в рабочих диапазонах измерений комплектным способом

ИК избыточного давления на выхлопе из турбинного двигателя Р2Т и на выходе из ГО Рго1, Рго2, РгоЗ

Таблица Б. 1.1

Максимальное значение приведенной к ВПИ погрешности измерений избыточного давления продуктов сгорания на выхлопе из турбинного двигателя и на выходе из ГО в рабочих диапазонах измерений комплектным способом составило__________% и находится в допускаемых

пределах ±1 %.

• 6.4.1.2 Определение приведенной к ВПИ погрешности измерений избыточного давления продуктов сгорания на выхлопе из турбинного двигателя и на выходе из ГО в рабочих диапазонах измерений поэлементным способом

ИК избыточного давления на выхлопе из турбинного двигателя Р2Т и на выходе из ГО Рго1, Рго2, РгоЗ

Таблица Б. 1.2 (поэлементный способ)

Максимальное значение приведенной к ВПИ погрешности измерений избыточного давления продуктов сгорания на выхлопе из турбинного двигателя и на выходе из ГО в рабочих диапазонах измерений поэлементным способом составило__________% и находится в допускае

мых пределах ±1 %.

• 6.4.2 Определение метрологических характеристик ИК крутящего момента силы

Определение приведенной к ВПИ погрешности измерений крутящего момента силы на валу гидротормоза (двигателя) в рабочем диапазоне измерений

ИК крутящего момента силы на валу гидротормоза (двигателя) Мгт

• 6.4.2.1 Определение приведенной к ВПИ погрешности преобразования крутящего момента силы в значение силы постоянного тока первичной части ИК (датчика крутящего момента силы БИКМ-М-106М).

Таблица Б.2.1

Максимальное значение приведенной к ВПИ погрешности преобразования крутящего момента силы в значение силы постоянного тока составляет______.

• 6.4.2.2 Определение приведенной к ВПИ погрешности измерений силы постоянного тока, соответствующей значению крутящего момента силы (вторичной части ИК) и погрешности ИК в целом

Таблица Б.2.2

Максимальное значение приведенной к ВПИ погрешности измерений крутящего момента силы на валу гидротормоза (двигателя) в рабочем диапазоне измерений составило__________%

и находится в допускаемых пределах ±1,5 %.

6.4.3 Определение метрологических характеристик ИК частоты вращения

Определение приведенной к ВПИ погрешности измерений частоты вращения вала гидротормоза (двигателя) в рабочем диапазоне измерений комплектным способом

ИК частоты вращения вала гидротормоза (двигателя) Пт, Пгт2

Таблица Б.3.1 (комплектный способ)

Максимальное значение приведенной к ВПИ погрешности измерений частоты вращения вала гидротормоза (двигателя) в рабочем диапазоне измерений комплектным способом составило_________% и находится в пределах ±1 %.

6 Выводы

Погрешности Каналов измерительных стенда тормозных испытаний РБ зав. № 001 не превышают пределов допускаемой погрешности.

Результаты поверки:_________________

Дата очередной поверки:_____________

Поверитель:

Должность            Дата            Подпись         ФИО

В.1 Перечень измеряемых параметров ИК РБ приведен в таблице В.1.

В таблице В.1 используются следующие сокращения: ВПИ - верхний предел диапазона измерений;

ГО - газогенераторное отделение;

ИК - канал измерительный

Таблица В.1

20
