Методика поверки «ГСИ. КОНТРОЛЛЕРЫ МНОГОФУНКЦИОНАЛЬНЫЕ ИНБРЭС» (МП НБРС.421455.001 )

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

НБРС.421455.001 МП г. Видное 2017

Настоящая методика предусматривает методы и средства проведения первичной и периодической поверок контроллеров многофункциональных ИНБРЭС, изготавливаемых ООО «ИНБРЭС», г. Чебоксары.

Контроллеры многофункциональные ИНБРЭС (далее - контроллеры) предназначены для измерения действующих значений напряжения и силы переменного тока, активной, реактивной, полной мощности, коэффициента мощности и частоты переменного тока, а также напряжения постоянного тока и унифицированных сигналов тока и напряжения.

Межповерочный интервал - 8 лет.

Допускается проведение первичной поверки контроллеров при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Эталонные средства поверки

Таблица 3 - Вспомогательные средства поверки

НШ

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (20 ± 5) °C;

• •     относительная влажность от 40 до 80 %;

• •     атмосферное давление от 84 до 106,7 кПа или от 630 до 800 мм. рт. ст.;

• •     напряжение питания переменного тока (220,0 ± 4,4) В частотой (50,0 ± 0,5) Гц.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

7.1 Метрологические характеристики, подлежащие определению приведены в таблице 4.

Таблица 4 - Метрологические характеристики

Для характеристик, у которых нормируются абсолютные погрешности АХ, значения погрешности вычисляются по формуле:

= (1)

где Хо - установленное значение характеристики (значение параметра, воспроизведенное или измеренное эталонным СИ);

X — измеренное значение характеристики.

Для характеристик, у которых нормируются приведенные погрешности уХ, значения погрешности вычисляются по формуле:

•100

(2)

где Хн - нормирующее значение характеристики (равное номинальному значению, либо диапазону измерений).

• 7.2   Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность должна соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, дисплея, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.3    Опробование

Подключить поверяемый прибор к сети питания. При включении контроллера на лицевой панели должен светиться светодиодный индикатор зеленого цвета «Питание».

При исправном состоянии контроллера на его цифровом индикаторе высвечивается текущее время (часы и минуты) или мнемосхема присоединения объекта. При этом светодиодный индикатор красного цвета «Вызов» на передней панели блока питания контроллера не должен светиться.

При возникновении неисправности в работе контроллера светодиодный индикатор красного цвета «Вызов» загорается.

В процессе работы контроллера могут возникать ситуации, не являющиеся неисправностью, но требующие вмешательства обслуживающего персонала для их устранения. Характерная ситуация - недостаток во встроенной памяти свободного пространства для записи информации. В таком случае для привлечения обслуживающего персонала устройство выдает сигнал «Вызов». Все виды неисправностей и методы их устранения приведены в руководстве по эксплуатации контроллера.

При неверном функционировании прибор бракуется и направляется в ремонт.

Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения производить в следующем порядке:

• 1. Включить прибор.

• 2. Войти в меню контроллера.

• 3. Выбрать пункт меню «Информация».

• 4. Выбрать пункт меню «Цифровой идентификатор ПО». Должен индицироваться идентификатор ПО.

• 5. Выбрать пункт меню «Версия ПО». Должна индицироваться версия ПО контроллера.

Данные должны соответствовать таблице 5.

При невыполнении этих требований поверка прекращается и прибор бракуется.

Таблица 5 - Идентификационные данные программного обеспечения

• 7.4 Определение пределов допускаемой основной абсолютной погрешности измерений частоты

Определение основной погрешности измерений частоты проводить методом прямого измерения поверяемым прибором частоты, воспроизводимой эталонной мерой - калибратором переменного тока.

Определение погрешности проводить в точках, соответствующих таблице б.

Определение погрешности производить в следующем порядке:

• 1) Подключить к входам напряжения прибора калибратор.

• 2) Перевести калибратор в режим воспроизведения напряжения переменного тока, соответствующий поверяемой точке 1.

• 3) Запустить процесс измерения.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1-4 для остальных значений частоты.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица б

• 7.5 Определение пределов допускаемой основной приведенной погрешности измерений напряжения переменного тока

Определение основной погрешности измерений напряжения переменного тока проводить методом прямого измерения поверяемым прибором напряжения, воспроизводимого эталонной мерой - калибратором переменного тока.

Определение погрешности проводить в точках, соответствующих таблице 7.

Определение погрешности производить в следующем порядке:

• 1) Подключить к входам прибора (Ul, U2, U3, U4) калибратор.

• 2) Перевести калибратор в режим воспроизведения напряжения переменного тока частотой 50 Гц величиной, соответствующей поверяемой точке 1.

• 3) Запустить процесс измерения.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1—4 для остальных значений напряжения.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 7

• 7.6 Определение пределов допускаемой основной приведенной погрешности измерений силы переменного тока

Определение основной погрешности измерений силы переменного тока проводить методом прямого измерения поверяемым прибором силы тока, воспроизводимого эталонной мерой - калибратором переменного тока.

Определение погрешности проводить в точках, соответствующих таблице 8.

Определение погрешности производить в следующем порядке:

• 1) Подключить к входам прибора (II, 12,13,14) калибратор.

• 2) Перевести калибратор в режим воспроизведения силы переменного тока частотой 50 Гц величиной, соответствующей поверяемой точке 1.

• 3) Запустить процесс измерения.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1-4 для остальных значений силы тока.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

активной мощности

Определение основной погрешности измерений активной мощности, проводить с использованием калибратора переменного тока.

Определение погрешности производить в следующем порядке:

• 1) Подключить ко входам напряжения и тока прибора калибратор.

• 2) Перевести калибратор в режим воспроизведения активной мощности переменного тока.

• 3) Поочередно устанавливая на выходе калибратора испытательные сигналы в соответствии с таблицей 9, зафиксировать результаты измерений.

• 4) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 9

• 7.8 Определение пределов допускаемой основной приведенной погрешности измерений реактивной мощности

Определение основной погрешности измерений реактивной мощности, проводить с использованием калибратора переменного тока.

Определение погрешности производить в следующем порядке:

• 1) Подключить ко входам напряжения и тока прибора калибратор.

• 2) Перенести калибратор в режим воспроизведения реактивной мощности переменного тока.

• 3) Поочерёдно устанавливая на выходе калибратора испытательные сигналы в соответствии с таблицей 10, зафиксировать результаты измерений.

• 4) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 10

• 7.9 Определение пределов допускаемой основной приведенной погрешности измерений полной мощности

Определение основной погрешности измерений полной мощности, проводить с использованием калибратора переменного тока.

Определение основной погрешности измерений полной мощности производить в следующем порядке:

• 1) Подключить ко входам напряжения и тока прибора калибратор.

• 2) Перевести калибратор в режим воспроизведения полной мощности переменного тока.

• 3) Поочерёдно устанавливая на выходе калибратора испытательные сигналы в соответствии с таблицей 11, зафиксировать результаты измерений.

• 4) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица И

• 7.10 Определение пределов допускаемой основной абсолютной погрешности измерений коэффициента мощности

Определение основной погрешности измерений полной мощности проводить с использованием калибратора переменного тока.

Определение основной погрешности измерений коэффициента мощности производить в следующем порядке:

• 1) Подключить к входам напряжения и тока прибора калибратор.

• 2) Перевести калибратор в режим воспроизведения активной мощности.

• 3) Поочерёдно устанавливая на выходе калибратора испытательные сигналы в соответствии с таблицей 12, зафиксировать результаты измерений.

• 4) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 12

• 7.11 Определение пределов допускаемой основной приведенной погрешности измерений напряжения постоянного тока

Определение основной погрешности измерений напряжения постоянного тока проводить с использованием универсального калибратора.

Определение погрешности устройства проводить в точках, соответствующих таблице 13.

Определение погрешности производить в следующем порядке:

• 1) Подключить к входам прибора (Ul, U2, U3, U4) калибратор.

• 2) Перевести калибратор в режим воспроизведения напряжения постоянного тока величиной, соответствующей поверяемой точке 1.

• 3) Запустить процесс измерения.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1-4 для остальных значений напряжения.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 13

• 7.12 Определение пределов допускаемой основной приведенной погрешности измерений унифицированных сигналов тока и напряжения

Определение основной погрешности измерений унифицированных сигналов тока и напряжения проводить с использованием универсального калибратора.

Определение погрешности производить в следующем порядке:

• 1)  Подключить к входам унифицированных сигналов прибора калибратор унифицированных сигналов.

• 2) Поочерёдно устанавливая на выходе калибратора испытательные сигналы в соответствии с таблицами 14 и 15, зафиксировать результаты измерений.

• 3) Рассчитать погрешности измерений.

Таблица 14

Таблица 15

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

При положительных результатах поверки на корпус прибора наносится знак поверки, и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела испытаний ООО «ИЦРМ»

ПРИЛОЖЕНИЕ А

(Обязательное)

СХЕМЫ ПОДКЛЮЧЕНИЯ КОНТРОЛЛЕРА ПРИ ПОВЕРКЕ

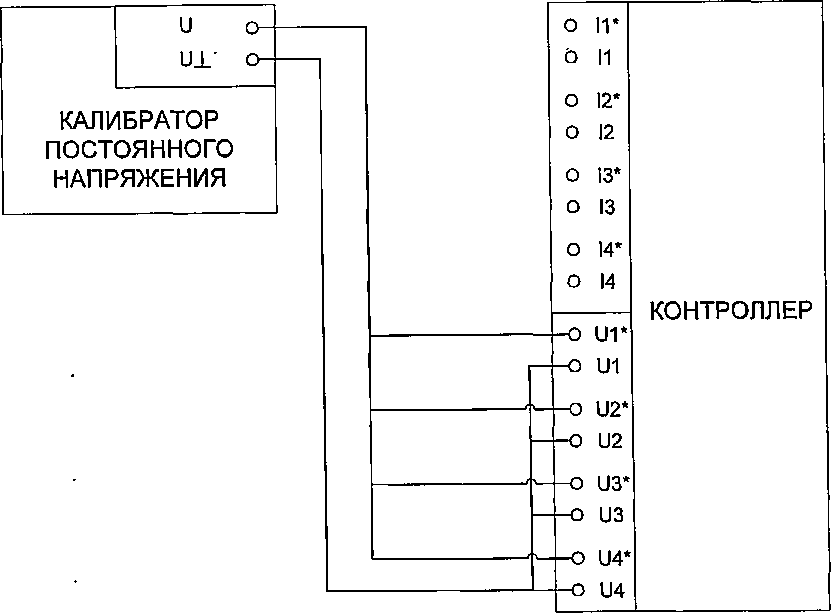

Рисунок А.1 “ Схема подключения прибора при определении погрешности измерений параметров электрических сетей переменного тока

Рисунок А.2 - Схема подключения прибора при определении погрешности измерений напряжения постоянного тока

§ |

S 9

КОНТРОЛЛЕР

Рисунок А.З - Схема подключения прибора при определении погрешности измерений унифицированных сигналов тока и напряжения

16
