Общество с ограниченной ответственностью «МетроКонТ»

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-400, РВСП-600

МЕТОДИКА ПОВЕРКИ

МП 0005-2020

Казань 2020 г.

Предисловие

1 РАЗРАБОТАНА

ООО «МетроКонТ»

ИСПОЛНИТЕЛИ:

Е Ю. Трифонов, Ю.А. Трифонов

2 УТВЕРЖДЕНА

ООО «МетроКонТ»              10 июля 2020 г

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-400, РВСП-600. Методика поверки МП 0005-2020
  • 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на резервуары стальные вертикальные цилиндрические с понтоном (далее - резервуары) номинальной вместимостью 400 м3, 600 м3 (РВСП-400 №№ 1, 2, РВСП-600 №№ 1-1, 2-1) расположенные по адресу: Саратовская область, Краснокутский район, Лебедевское МО 5855 м на северо-восток от ориентира центр с. Карпенка, УКПГ «Карпенская», ООО «Диалл Альянс» и предназначенные для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска и устанавливает методику геометрическим методом их первичной, периодической поверки.

  • 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 12.0.004-2015

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005-88

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087-84

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.137-2001

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов,   кислот,   щелочей,   нетоксичной   и

взрывоопасной пыли. Технические условия

ГОСТ 7502-98

Рулетки измерительные металлические. Технические условия

ГОСТ 13837-79

Динамометры общего назначения. Технические условия

ГОСТ 12.4.310-2016

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

  • 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1  резервуар стальной вертикальный цилиндрический с понтоном: вертикально расположенный стальной сосуд, наружная поверхность которого покрыта слоем теплоизоляции, со стационарной крышей и понтоном с индивидуальной градуировочной таблицей.

  • 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 "С.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

  • 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

  • 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3 6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

    • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

    • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

    • 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

    • 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

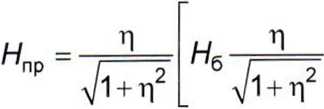

    • 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

    • 3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

  • 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений наружного диаметра и высоты первого пояса. Для определения вместимости первого пояса наружную теплоизоляцию демонтируют до уровня первого пояса.

  • 4.2 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

  • 4.3  Поверку резервуара проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

  • 4.4 Устанавливают следующие виды поверок резервуара:

  • - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

  • - периодическую - по истечении срока интервала между поверками;

  • - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

  • 4.5 Интервал между поверками 5 лет.

  • 5 ОПЕРАЦИИ ПОВЕРКИ

  • 5.1 При проведении поверки резервуара должны быть выполнены операции,

указанные в таблице 1

Таблица 1

№ п/п

Наименование операции

Номер пункта

Инструкции

1

Внешний осмотр

10.1

2

Измерение базовой высоты

10.2

3

Измерения длины окружности первого пояса

10.3

4

Определение внутренних диаметров поясов резервуара

10.4

5

Измерения высот поясов резервуара

10.5

6

Определение параметров «мертвой» полости резервуара

10.6

7

Определение объемов внутренних деталей

10.7

8

Определение параметров плавающего покрытия

10.8

  • 6 СРЕДСТВА ПОВЕРКИ

  • 6.1.1   При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

  • 6.1.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 50 м по ГОСТ 7502-98.

  • 6.1.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502-98.

  • 6.1.1.3 Тахеометр электронный Nikon NPR-332 по [1].

  • 6.1.2 Вспомогательные средства поверки:

  • - Анализатор-течеискатель типа АНТ-ЗМ по [2].

  • - Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837-79

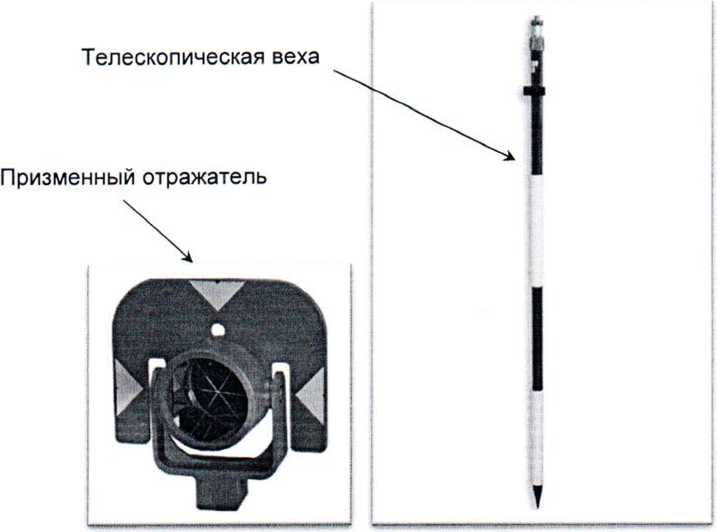

  • - Мел, шпатель, щетки (металлические), микрокалькулятор, веха телескопическая с призменным отражателем.

  • 6.1.3 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 6.1.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

6.2.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

Наименование измеряемого параметра

Пределы допустимой погрешности измерений параметров резервуара

Диаметр резервуара, мм

±2

Высота пояса, мм

± 3

Измерение расстояний, мм

±2

Температура стенки резервуара, 'С

± 3

Объем внутренних деталей, м3

± (0,025-0,30)

  • 6.2.2 При соблюдении указанных в таблице 2 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости резервуара не превышает: ± 0,20 %.

  • 7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости).

  • 7.2 К поверке резервуара допускают лиц, изучивших настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

  • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

  • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м3 - по ГОСТ 12.1.005-88.

  • 7.5  Измерения параметров резервуара во время грозы категорически запрещены.

  • 7.6 Перед началом поверки резервуара проверяют исправность.

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.7 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.8 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 8 УСЛОВИЯ ПОВЕРКИ

  • 8.1 При поверке соблюдают следующие условия:

  • 8.1.1 Измерения параметров резервуара проводят изнутри его.

  • 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефти и нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

  • 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара от минус 10°С до плюс 35°С.

  • 8.1.4  При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

  • 9.1 При подготовке к поверке проводят следующие работы:

  • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

  • 9.1.2  Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

  • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

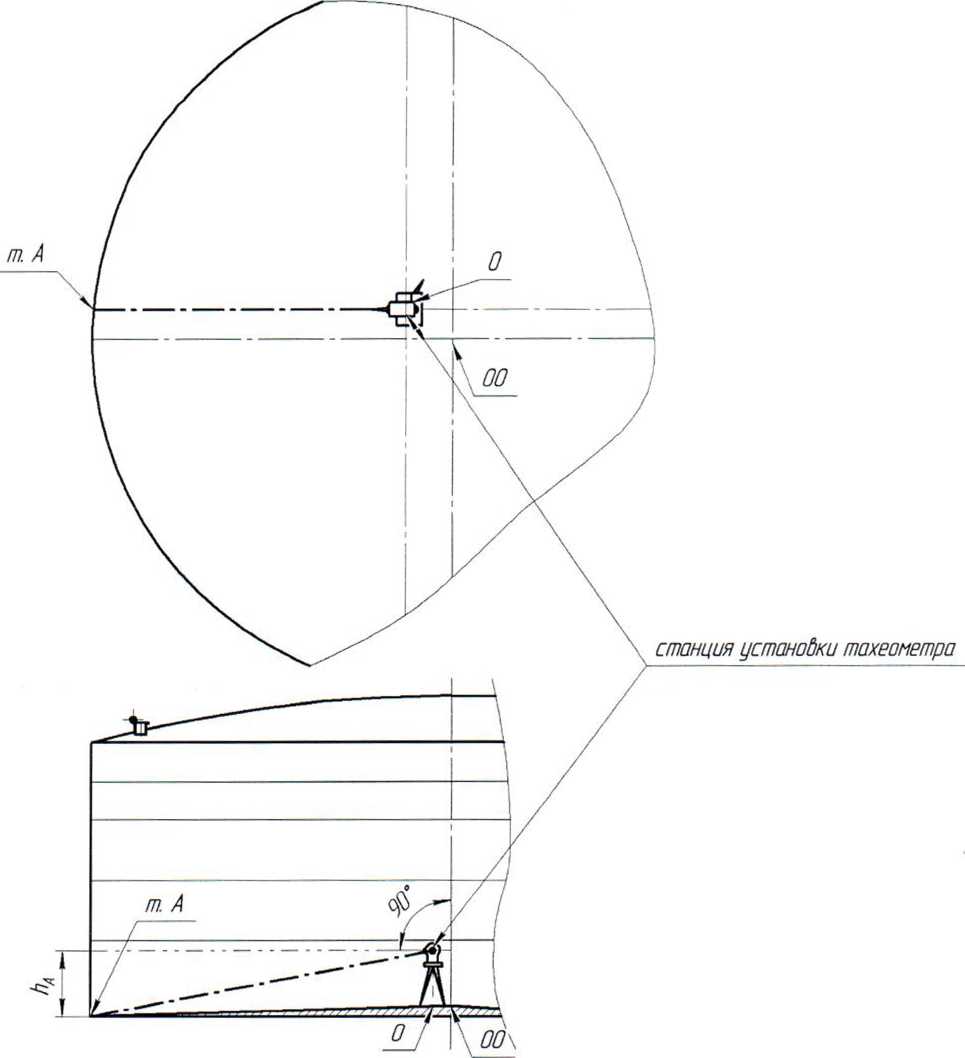

  • 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

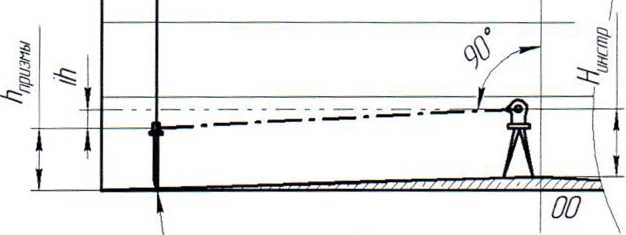

а) опускают измерительную рулетку с грузом через измерительный люк до точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz = 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З, Приложение А);

д) измеряют расстояние hA и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З, Приложение А);

е) повторно снимая показания hA , проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 : h = 0.

  • 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

  • 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

10.1 Внешний осмотр

  • 10.1.1 При внешнем осмотре резервуара проверяют:

  • -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - состояние днища резервуара (отсутствие бугров, ям);

  • - чистоту внутренней поверхности резервуара;

  • - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

  • 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

10.2 Измерения базовой высоты резервуара

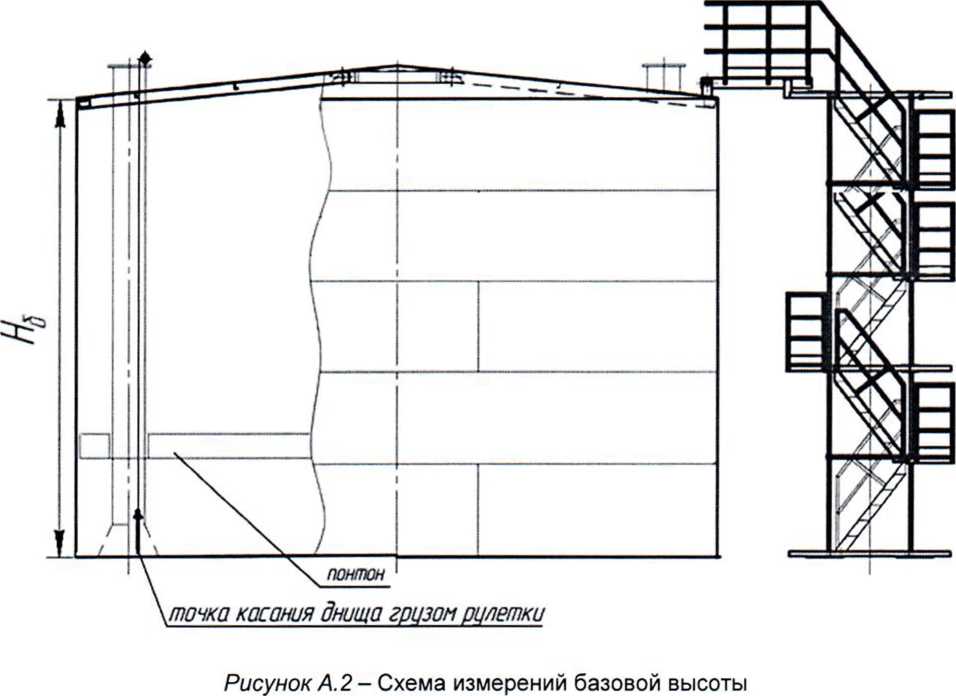

  • 10.2.1 Базовую высоту резервуара Л/б измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.2, Приложение А).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

  • 10.2.2 Результаты измерений базовой высоты Нб с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

  • 10.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Измерения длины окружности первого пояса

  • 10.3.1 Длину окружности первого пояса /_н , мм, измеряют на высоте равной 3/4 высоты первого пояса.

  • 10.3.2 Проводят разметку горизонтальной плоскости, для чего на высоте, равной 3/4 высоты первого пояса через каждые 5 м наносят горизонтальные отметки на стенке резервуара.

  • 10.3.3 Укладывают рулетку по нанесенной разметке.

  • 10.3.4 Начало отсчета длины окружности выбирают на образующей №0 и отмечают двумя взаимно перпендикулярными штрихами.

  • 10.3.5 Начало ленты рулетки укладывают нижней кромкой по горизонтальному штриху и начальную отметку шкалы рулетки совмещают вертикальным штрихом начала отсчета.

  • 10.3.6 При выполнении измерений лента рулетки должна быть натянута, плотно прилегать к стенке резервуара, не перекручиваться и лежать нижней кромкой на горизонтальных штрихах.

  • 10.3.7 Натяжение рулетки контролируют при помощи динамометра усилием (100 ± 10) Н.

  • 10.3.8 После создания необходимого натяжения против конечной отметки шкалы рулетки на стене резервуара отмечают вертикальный штрих, а по нижней кромке ленты -горизонтальный.

  • 10.3.9 При измерениях контролируют, чтобы начало шкалы рулетки совпало с конечным штрихом предыдущей укладки.

  • 10.3.11 Длину окружности LH, мм, измеряют не менее двух раз.

  • 10.3.12 Начальную точку второго измерения смещают по горизонтали от начала первого не менее чем на 500 мм.

  • 10.3.13 Относительное расхождение между результатами двух измерений длины окружности 5ЛН, %, рассчитываемое по формуле

Ни—5н2 ,100 + ^-н2

(1)

должно находиться в пределах ± 0,01 %.

  • 10.3.14 При расхождении, превышающем указанным в 10.3.13 измерения следует повторять до получения двух последовательных измерений, удовлетворяющих условию

  • 10.3.13.

  • 10.3.15 Результаты двух измерений величины LH , удовлетворяющих условию

  • 10.3.13, вносят в протокол.

10.4 Определение внутренних диаметров поясов резервуара

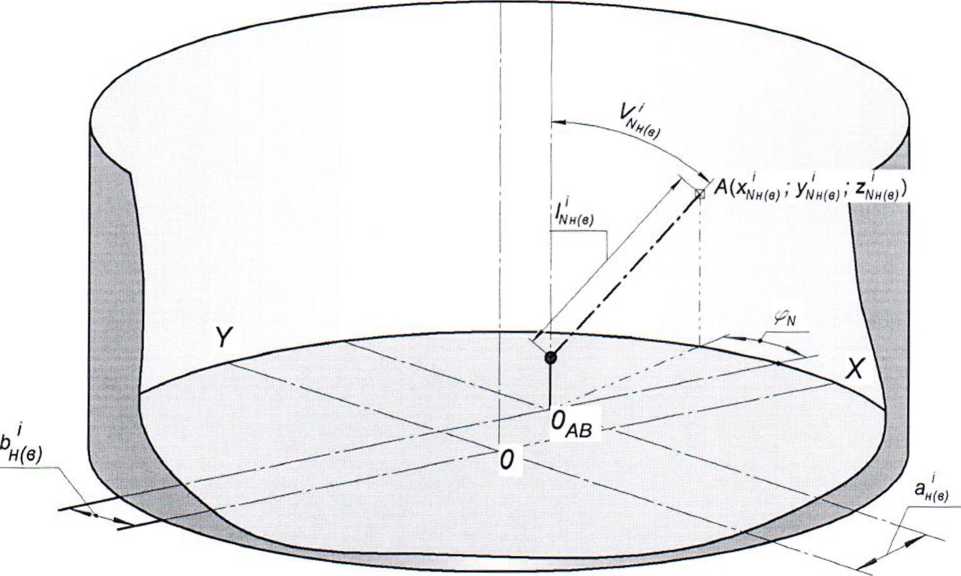

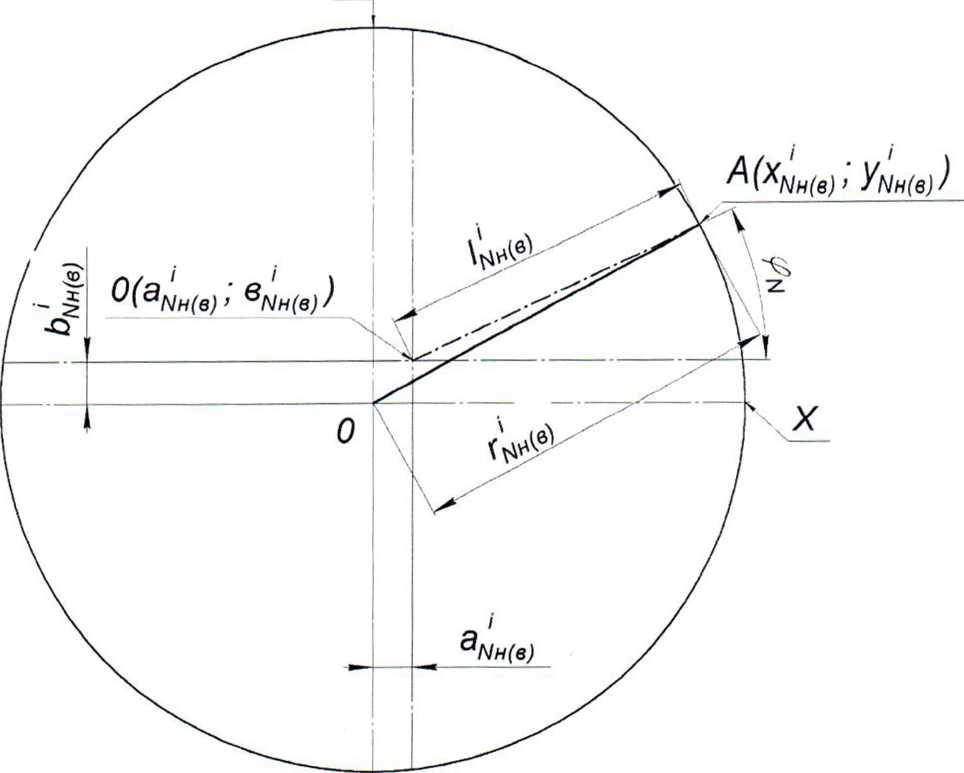

  • 10.4.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренне диаметры поясов резервуара D, определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара. Для резервуаров с понтон определяют внутренние диаметры начиная со второго пояса (рисунок А.5, Приложение А)

Тахеометр устанавливают в режим измерений «SD-Hz-Vz».

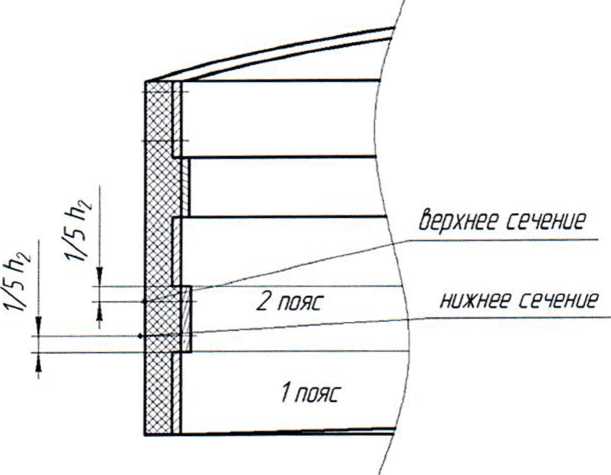

Измерение резервуара проводят в нижнем и верхнем сечениях.

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4, Приложение А).

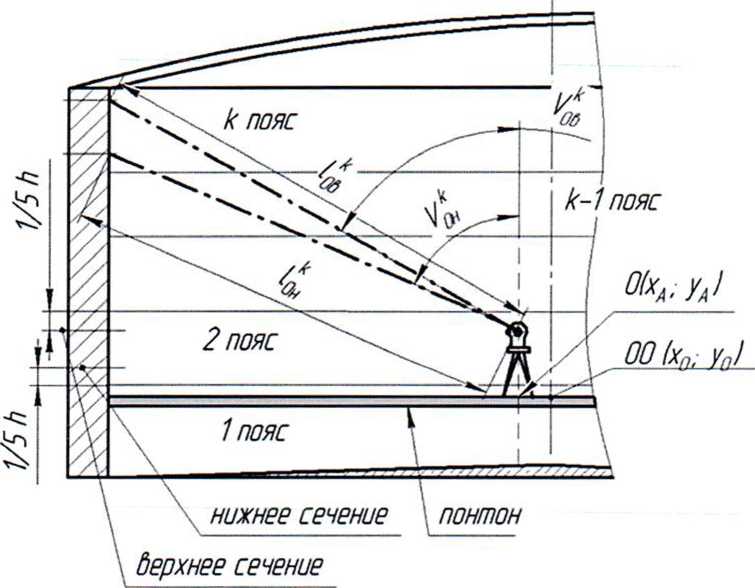

  • 10.4.2  Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5, Приложение А).

  • 10.4.2.2  Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние /2Н , мм: вертикальный угол \/02 , у гл. сек.

  • 10.4.2.3  Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /qb , мм; вертикальный угол У02 , угл. сек.

  • 10.4.2.4 Проводят аналогичные операции по 10.4.2.2, 10.4.2.3 и измеряют : наклонные расстояние 1' , мм; вертикальны! углы VgB , угл. сек.

Примечание - В обозначениях /дв и Vqb верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (О, 1....N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

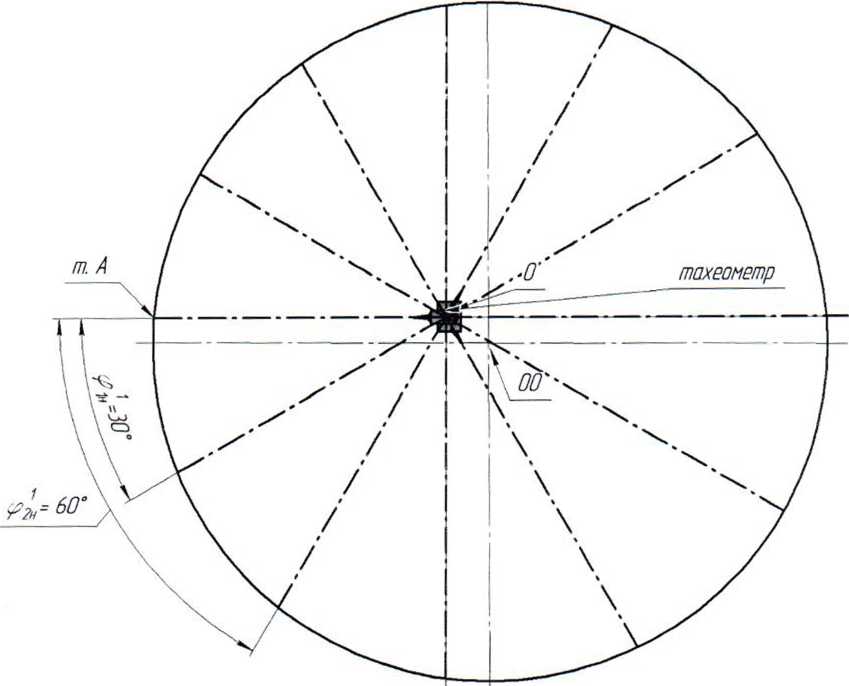

  • 10.4.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6, Приложение А). Фиксируют значение горизонтального угла (р^н , угл. сек. первой образующей.

  • 10.4.2.6 Проведя аналогичные операции по 10.4.2.1 - 10.4.2.4 измеряют , мм; вертикальные углы Н(в)-

  • 10.4.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение горизонтального угла (р^н > Угл- сек- ВТОРОЙ образующей и проводят операции по 10.4.2.1 - 10 4.2.6.

  • 10.4.2.8 Проводят аналогичные операции на остальных образующих.

  • 10.4.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4, Б.4.1).

10.5 Измерения высот поясов резервуара

Высоту i-ro пояса резервуара /7; измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7, Приложение А), при помощи тахеометра, в следующей последовательности.

  • 10.5.1 Устанавливают на тахеометра режим измерений «HD-h-Hz».

  • 10.5.2 Высоту первого пояса измеряют с применением рулетки измерительной с грузом, как расстояние по вертикали вдоль стенки резервуара от точки касания днища грузом рулетки до середины сварного шва первого и второго пояса.

Измерение проводят не менее двух раз. Расхождение между результатами измерений должно быть не менее 2 мм. Вычисляют среднее арифметическое значение и округляют его до целого миллиметра по правилам округления

  • 10.5.3 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали ttl\, мм.

  • 10.5.4 Проводя аналогичные процедуры по 10.5.3 измеряют расстояния th2-..thkмм, вышестоящих поясов.

  • 10.5.5 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

10.6 Определение параметров «мертвой» полости резервуара

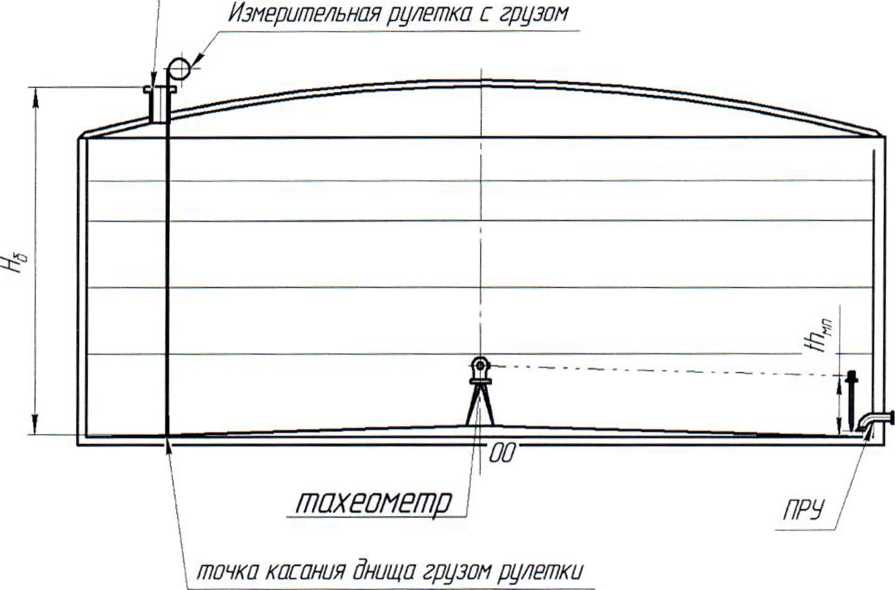

При определении параметров «мертвой» полости резервуара проводят измерения:

  • 1) объема неровностей днища;

  • 2) высоты «мертвой» полости:

  • 3) координаты точки касания днища грузом рулетки.

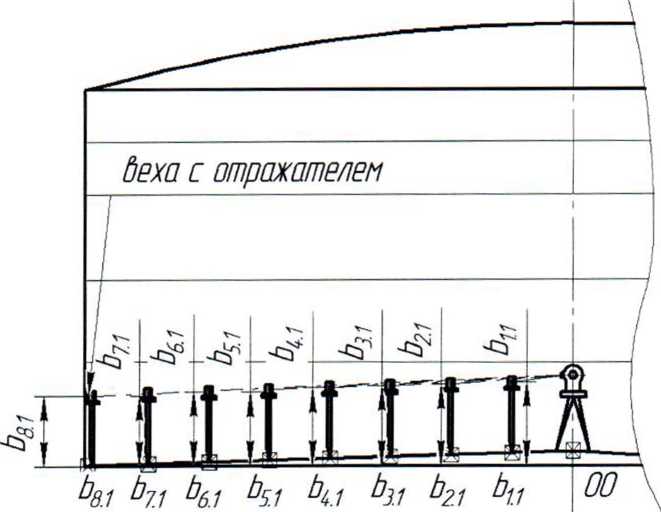

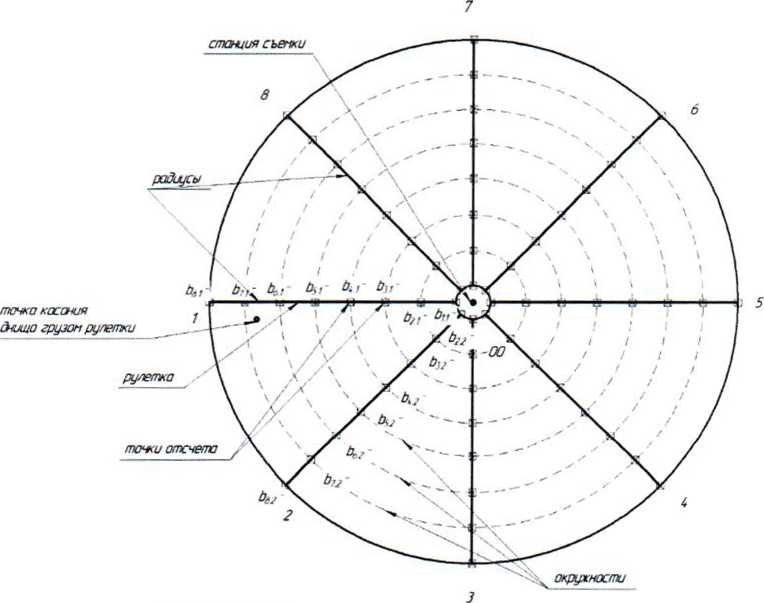

  • 10.6.1 Измерение объема неровностей днища тахеометра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,..,VIII) и 8 радиусов днища (рисунок А.9, Приложение А).

    Определение объема неровностей днища

Измерения проводят в следующей последовательности.

  • 10.6.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения h0, мм, (рисунок А.8, Приложение А) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания hQ , проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; h = 0.

  • 10.6.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9, Приложение А).

  • 10.6.1.3 Устанавливают веху в точку 1 (пересечение 1-й окружности на 1-й образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения 1t мм, (рисунок А. 10, Приложение А).

Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения b2 bQ 11, мм.

Таблица 3

Тип

Отсчет по шкале ленты рулетки, мм, на радиусе

I

II

III

IV

V

VI

VII

VIII

РВСП-400, РВСП-600

0,35R

0,5R

0.61R

0.71R

0,79R

0.86R

0,93R

стенка

  • 10.6.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка b2 •,), а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения Ь22,...,Ь82 на втором радиусе аналогично.

  • 10.6.1.5 Проводя аналогичные процедуры по 10.6.1.2-10.6.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

  • 10.6.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

  • 10.6.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние thMn, мм, как высоту превышения (рисунок А.11, Приложение А). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

  • 10.6.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол (р0 ,0, и контролируют высоту hQ , мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

1 В обозначении точки отсчета ^...Ь8 1 - первый индекс указывает номер радиуса концентрической окружности днища, второй - номер радиуса днища (образующей)

10.7 Определение объемов внутренних деталей

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации на резервуар.

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

10.8 Определение параметров плавающего покрытия

  • 10.8.1 Массу тп, диаметр плавающего покрытия Dn, отверстий в плавающем покрытии DvD2,...,Dn, нижнее и верхнее положение плавающего покрытия h”,/1&, параметры опор плавающего покрытия принимают по исполнительной документации.

  • 10.8.2 Значения величин плавающего покрытия вносят в протокол, форма которого приведена в приложении Б (таблица Б. 11).

  • 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ

ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

11.1 Обработка результатов измерений

  • 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

11.2 Составление градуировочной таблицы резервуара

  • 11.2.1  Градуировочную таблицу составляют начиная с уровня /7МП, соответствующего высоте «мертвой» полости hMn, до предельного уровня Нпр, вычисляя посантиметровую вместимость резервуара /-го пояса V [Н^., м3, по формуле

    (2)

где           - посантиметровая вместимость резервуара, соответствующая уровню

, м3;

И - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Hj_x - уровень жидкости, соответствующий суммарной высоте поясов, см;

£)( - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

  • 11.2.2 Предельный уровень /7пр, см, до которого составляют градуировочную таблицу, вычисляют по формуле

1 П +-E/?/+rocos(p >

П 7=1 где П - номер пояса, выбираемый из ряда: 2, 3,..,, л;

/7, - высота i-ro пояса, мм;

Го - радиус расположения точки касания днища грузом рулетки, мм;

ср - угол направления наклона резервуара, °.

  • 11.2.3 Посантиметровую вместимость 1-го пояса          м3, вычисляют по

формуле (Д.8).

  • 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Ямп , соответствующий высоте «мертвой» полости.

  • 11.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм3.

  • 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

  • 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

  • 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

  • 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

  • 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б)  протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В

Протокол поверки подписывает поверитель.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

  • 12.4   Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

ПРИЛОЖЕНИЕ А

Рисунок А.1 - Веха телескопическая с призменным отражателем

Рисунок А.З - Схема высотной привязки тахеометра

Рисунок А.4 - Схема расположений плоскостей измерений (сечений) внутренних радиусов резервуара

Рисунок А.5 - Схема измерений радиусов поясов резервуара

Рисунок А.6 - Схема образующих резервуара

4

1

<7

L

/ 1

т

1

и-                   .........

U

00
тахеометр.

Рисунок А.7 - Схема измерений высоты поясов

точка касания днища грузом рулетки

Рисунок А.8 - Схема измерений высотной привязки тахеометра

Рисунок А.9 - Координаты отсчета (место установки вехи) неровностей днища

Рисунок А. 10 - Схема измерений высот превышения неровностей днища

Измерительный люк

Рисунок А. 11 - Схема измерения высоты (превышения) «мертвой» полости

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Дата

Основание для проведения поверки

число

месяц

ГОД

1

2

3

4

Первичная, периодическая, внеочередная

Продолжение таблицы Б.1

Место проведения поверки

Рабочие эталоны и вспомогательные средства

5

6

Окончание таблицы Б.1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара, %

7

8

9

Таблица Б.2- Условия проведения измерений

Температура воздуха внутри резервуара,°C

Загазованность, мг/м3

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

Точка измерения базовой высоты /7б

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Таблица Б.4- Измерение внутренних радиусов

поясов резервуара В миллиметрах

Номер

пояса

/'

Значение N на образующей

1

2

3

4

5

6

7

8

9

10

11

12

II

н

в

III

н

в

IV

н

в

V

н

в

Таблица Б.4.1 - Параметры образующих

Параметр

Номер образующей

1

2

3

4

5

6

, угл.

сек.

н

угл. сек

в

продолжение таблицы 4.1

Параметр

Номер образующей

7

8

9

10

11

12

, угл.

сек.

н

, уГЛ.

сек

в

Таблица Б.5- Высота превышения поясов

Номер образующей

Высота превышения поясов ', мм

1

II

III

IV

V

0

N/2-1

Таблица Б.6 - Измерение неровностей днища

В миллиметрах

№ радиуса (образую щей)

Высота превышения в точке Ь, • отсчет на концентрической окружности

I

II

III

IV

V

VI

VII

VIII

1

2

3

4

5

6

7

8

Таблица Б.7 - Параметры «мертвой» полости

№ измерения

Высота (превышения) «мертвой» полости thMn, мм

Вместимость \/мп, м3

1

2

3

1

2

Примечание - Графу 3 заполняют только при принятии вместимости «мертвой» полости по 7.1.4

Таблица Б.8- Координата точки измерений уровня жидкости и базовой высоты резервуара

Параметр

Номер измерения

1

2

Угол <Ро (градус, минута, секунда)

Л

Высота превышения 0 , мм

Таблица Б.9 - Внутренние детали цилиндрической формы

Диаметр, мм

Высота от днища, мм

Расстояние от стенки первого пояса /д, мм

Нижняя граница hBa

Верхняя граница hBa

Таблица Б 10-Длина окружности первого пояса

Номер измерения

Длина окружности LH , мм

Поправка на обход накладок д/обх , мм

Число укладок ленты л,

шт.

1

2

3

4

1

2

Таблица Б. 11 — Параметры понтона

Масса ГЛ- , кг

Диаметр поплавка

Оп . мм

Суммарная длина поплавков /п, мм

Диаметр отверстия, мм

Расстояние от днища при крайнем положении поплавков, мм

О,

о2

нижнем h”

верхнем /7®

1

2

3

4

5

6

7

8

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________. в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                                    инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического с понтоном РВСП-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (Л7б)д

Значение базовой высоты, установленное при поверке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара 5б, %, вычисляют по формуле

(Н \ — (Н \

5б =——-—^--100, где значения величин (Нб) (/7б) приведены в 1-й, 2-й графах. 'нб )п

Вывод - требуется (не требуется) внеочередная поверки резервуара

Председатель комиссии

подпись             инициалы, фамилия

Члены комиссии:

подпись          инициалы, фамилия

подпись           инициалы, фамилия

Должности

Подписи

Инициалы, фамилии

ПРИЛОЖЕНИЕ Г

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы1

УТВЕРЖДАЮ

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический с понтоном

РВСП_________ №______________

Организация________________________________________________

Погрешность определения вместимости: ± 0,20 %

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.1- Посантиметровая вместимость нижней части резервуара

Уровень наполнения, см

Вместимость, м3

Уровень наполнения, см

Вместимость, м3

Нм.П

Нм п + 1

Нм.п + 2

Таблица Г.2 - Средняя вместимость в пределах вместимости пояса, приходящейся

на 1 см высоты наполнения

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость, м3

1

4

7

2

5

8

3

6

9

ПРИЛОЖЕНИЕ Д

Обработка результатов измерений

Д.1 Вычисление диаметра и высоты первого пояса

При проведении наружных измерений внутренний диаметр первого пояса определяют по результатам вычисления длины окружности с учетом толщины стенки.

Д.1.1 Длину наружной окружности первого пояса /_н, мм, вычисляют по формуле

(Д.1)

где Lh1, Z_h2 - результаты двух измерений длины окружности первого пояса, мм, значение принимают по таблице Б.9 (графа 2);

Д/обху i~ поправка на обход у-й выступающей детали, мм, (графа 3 таблица Б.9);

Hi - число выступающих деталей, (графа 4 таблица Б. 10).

Д.1.2 Длину внутренней окружности первого пояса LgH, мм, вычисляют по формуле где 81 - толщина стенки первого пояса, мм;

(Д.2)

5СК, 5СП - толщина слоя краски и антикоррозионного покрытия, мм.

Д.1.3 Внутренний диаметр , мм, первого пояса вычисляют по формуле

(Д-З)

где - длина внутренней окружности, мм, вычисляемая по формулам (Д.2);

71 = 3,1415926.

Д.2 Определение внутренних диаметров поясов резервуара

Д.2.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара Dh

мм, вычисляют по формуле

(Д4) где /?н(в) _ внУтРенний радиус в нижнем (верхнем) сечении /-го пояса, мм.

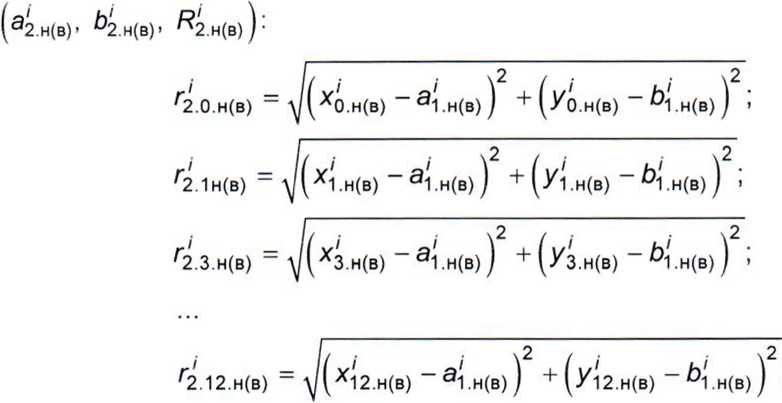

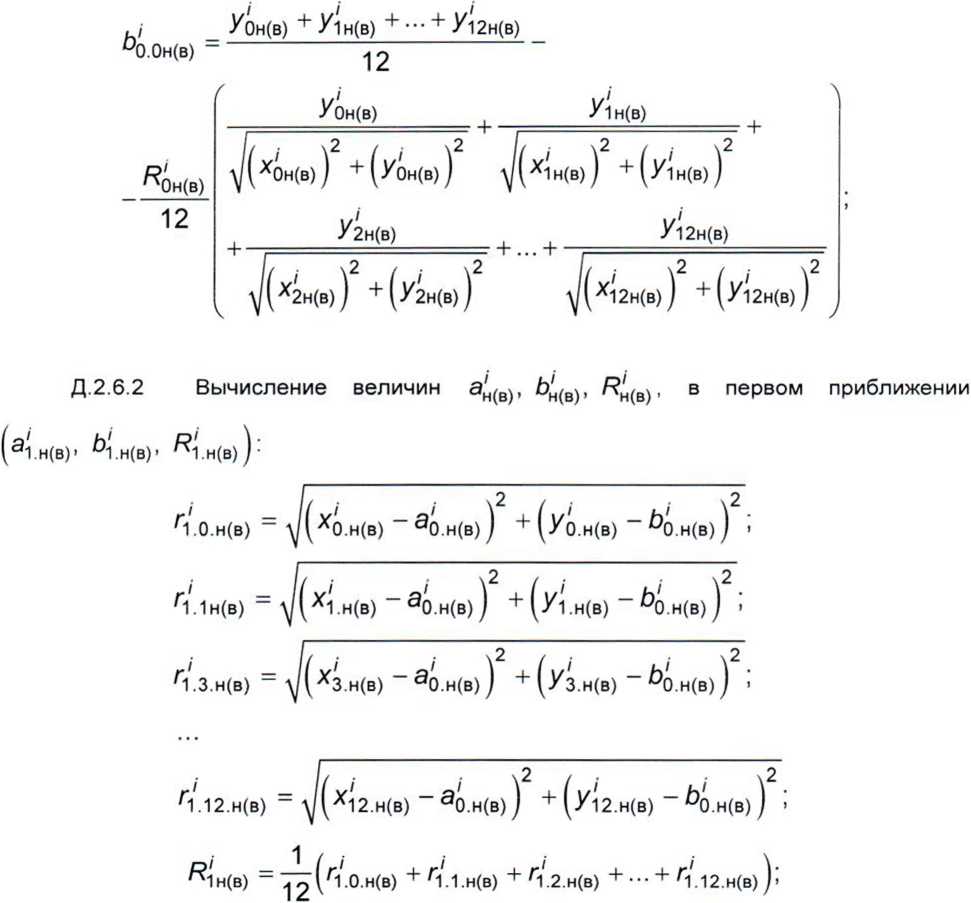

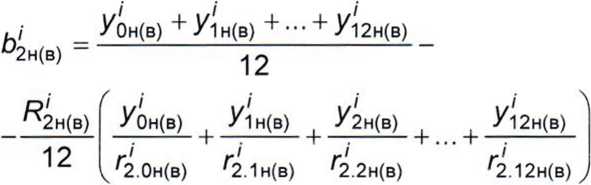

Д.2.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

  • - наклонного расстояния /д/Н(В) (параметр SD);

  • - вертикального угла У//Н(В) (параметр Vz);

  • - горизонтального угла <pw (параметр Hz).

Д.2.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат (хн(в)’ Ун(в)’ zh(b) ) ■

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.2.4 При направлении визирной линии тахеометра к точке А расстояние от точки (хк/н(в) • У/Чн(в) ’ zNh(b) ) Д° геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

где

(ХЛ/н(в)1

ан(в)> ^н(в) “ смещение по оси X и Y места установки

- координаты точки А в сечении N, мм;

станции съемки от

вычисляют по формуле

геометрического центра резервуара, мм. Величины (Х^н(в) I

ХЛ/н(в)

“ ^Nh(b) ' C0S Фл/ ’ C0S (    ~ V/yH(B))

(Д-6)

Ул/н(в) “ ^Wh(b) ‘ sn Фл/ ’ cos

(90-<(в))

(Д7)

где /д/Н(В) - наклонное расстояние, мм;

Ул/н(в) _ вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем) сечении, угл. сек;

ipN - горизонтальный угол /У-образующей, угл. сек.

Расстояние          от точки ( Х^н(в); У^н(в)) до геометрического центра

резервуара в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

Рисунок Д.2 - Параметры измерений радиуса /д/н(В) /-го пояса при j-ом измерении в нижнем (верхнем) сечении

Д.2.5 Смещение станции съемки от геометрического центра резервуара      Ь'н^

и расстояние от точек на поверхности пояса до центра окружности       в нижнем

(верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

Параметры а^, b'H^,      вычисляют решая систему линейных уравнений

N

Е Х/н(в)

7=0

Л/ -^н(в)Е /=0

_1_ Л/’

(Д-9)

h‘ = ин(в)

N ■         • N ly'iHtB)-

V -R1 V 7(7

У=1                 /=1

Г).н(в)

^н(в))    1

л/’

(Д.10)

р'

^н(в) -

1 N j

= н'^г'1и{в}

(Д.11)

где Г- Н(В) - радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

N - номер образующей (число измерений), принято равным 12;

ху н(в)> У'1н(в) “ координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении Г,-Н(В) вычисляют по формуле

Д 2.6 Вычисление   величин ав(в), Ь'н^,        проводят в следующей

последовательности.

Д.2.6.1 Вычисление величин аВ(В), ^н(в)> ^н(в)> в нулевом приближении (а0.н(в)’ ^О.н(в)> ^О.н(в))'

  • 1)      устанавливают значение аон(в)> ^Он(в)      8 формуле

Ошибка! Источник ссылки не найден, равным нулю

  • 2)    вычисляют значения rj н(в) 8 соответствии с формулой пояса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

    Примечание - В обозначении /q о верхний индекс / соответствует номеру

  • 3) значение Rq о вычисляют по формуле (Д.11):

+ ... + Гд -|2.н(в)

  • 4) вычисляют значения а'Ои{в), Ь'Он{в) в соответствии с формулами (Д.9) и (Д.10)

ХОн(в) + Х1н(в) •••   Х12н(в)

12

У0н(в)+У1'н(в)+- + ^2н(в)

12
12

У” /                         /                         /

У Он(в)    У1 н(в) + У2н(в)

к^1.0н(в)    ^1.1 н(в) ^1.2н(в)

У12н(в)

Г1 12н(в) ,

Д.2.6.3 Вычисление величин ав(в)1 Ь'(в),         во втором приближении

+ "- + Г2.12.н(в)

Х0н(в) + Х1 н(в) + • • • + Х12н(в)

12
12

/ / / х0н(в)    х1н(в) + х2н(в)

кГ2.0н(в)    /2.1н(в)    Г2.2н(в)

X1        1

Л12н(в)

г'

'2.12н(в) J

Д.2.6.4 Операции вычисления прекращают в случае выполнения условия

< 0,001 мм ,

где _/' - номер приближения (0, 1, ... т).

Д.2.7 Внутренний диаметр D1 i-ro пояса вычисляют по формуле

(Д13)

где R„, R'B - внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм

Д.2 Измерения высот поясов резервуара

Д.2.1 Высоту /-го пояса резервуара, начиная со второго пояса, как расстояние по вертикали от середины сварного шва /-го и /+1 пояса резервуара, /7,, мм, вычисляют по формуле

hi = th'i+1 — th'i

(Д.14)

где th-, th" - высота превышения i-ro пояса, на образующей и противоположной образующей значение которого принимают из таблицы Б.З, мм;

thj+y - высота превышения вышестоящего i+1-го пояса, значение которого принимают из таблицы Б.5, мм.

Д.З Вычисление вместимости «мертвой» полости

Д.3.1 Объем неровностей днища

вычисляют по формуле

<0,005104^+0,02281f2 + 0,03863f3 + А
+0,05455/4+0,07038f5+0,08513f6+ , (Д.15)
^+0,10018f7 +0,11645f8

где f|, /2,.../8   - превышение высот призмы в точке между концентрическими

окружностями неровностей днища, вычисляемые по формуле

/=1

(Д.16)

где Ь. - высота превышения призмы, установленной по периметру /-й концентрической окружности;

Ьу_1 - высота превышения призмы, установленной по периметру (/ - 1)-й вышележащей концентрической окружности.

Д.3.2 Уровень жидкости Нмп, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

Н„„=Н6-№„„,                     (Д17)

где Нб - базовая высота, её значение принимают из таблицы Б.З, мм;

thMn - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости \/мп вычисляют по формуле

Ч.„=Ч;п-(д^д„)0,                      (д.18)

- объем неровностей днища, вычисляемый по формуле (Д.15), м3;

У^п - вместимость «мертвой» полости в пределах Нмп, вычисляемая по формуле

(Д.19)

где О1 - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.З), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Д.4 Вычисление посантиметровой вместимости 1-го пояса резервуара

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня , соответствующий высоте 1-го пояса, вычисляют по формуле где \/мп - вместимость «мертвой» полости, вычисляемая по формуле (Д.18), м3;

V(H\=VMn +

яЦ2 4-Ю9
(/7-/7мп) +Д\/вд,

(Д.20)

01 - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.З), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм; Нмп - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.17), мм.

Д VB д - объем внутренней детали, м3.

Д.5 Вычисление посантиметроеой вместимости iso пояса резервуара Посантиметровую вместимость резервуара /-го пояса V'(H). вычисляют по формуле

л02

где         1 - посантиметровая вместимость резервуара, соответствующая уровню

Hj^, м3;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

- уровень жидкости, соответствующий суммарной высоте поясов, см;

D, - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.13), мм.

БИБЛИОГРАФИЯ
  • [1]  Тахеометр электронный Nikon NPR-332, Регистрационный номер 39639-08

  • [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

ООО «МетроКонТ»

Страница 40 из 40

1

Форма градуировочной таблицы не подлежит изменению

ООО «МетроКонТ»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
