Методика поверки «Комплекс измеритльено-вычислительный АО "КрасЭКо" » (75795891.422231.001 МП )

СОГЛАСОВАНО

Заместитель директора по метрологии Западное         о филиала

В

«

□ о X

О & О '/J

радиогл <■

даков

ФГУП

г,

Государственная система обеспечения единства измерений

Методика поверки

75795891.422231.001МП

• 1.    Общие положения

• 2.    Перечень операций поверки

• 3.    Метрологические и технические требования к средствам поверки

• 4.    Требования к условиям проведения поверки

• 5.    Требования (условия) по обеспечению безопасности проведения поверки

• 6.    Требования к специалистам, осуществляющим поверку

• 7.    Внешний осмотр средства измерений

• 8.    Подготовка к поверке и опробование средства измерений

• 9.    Проверка программного обеспечения средства измерений

• 10.   Определение метрологических характеристик средства измерений

• 11.   Подтверждение соответствия средства измерений метрологическим

требованиям

• 12.   Оформление результатов поверки

Приложение № 1. Список сокращений

• 1.1   Настоящая методика поверки распространяется на комплекс измерительновычислительный АО «КрасЭКо» (далее - ИВК АО «КрасЭКо»).

• 1.2   Настоящая методика не распространяется на устройство синхронизации времени УСВ-3, поверка которого осуществляется по документу РТ-МП-3124-441-2016 «Устройства синхронизации времени УСВ-3. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23.03.2016 г.

• 1.3   Настоящая методика поверки устанавливает методы и средства поверки ИВК АО «КрасЭКо» при первичной и периодической поверках.

• 1.4   Первичная поверка ИВК АО «КрасЭКо» проводится при вводе в эксплуатацию или после ремонта.

• 1.5   Периодическая поверка ИВК АО «КрасЭКо» проводится в процессе эксплуатации не реже одного раза в 4 года.

• 1.6   Перед проведением поверки следует ознакомиться с эксплуатационной документацией ИВК АО «КрасЭКо» и руководствами по эксплуатации программного обеспечения «Пирамида 2.0», а также документами, указанными в разделе 3 настоящей методики поверки, регламентирующими требования безопасности.

• 1.7   При проведении поверки должна обеспечиваться прослеживаемость результатов измерения к государственному первичному эталону единиц времени, частоты и национальной шкалы времени ГЭТ1-2018.

  Инв. № подл. | Подпись и дата | Взам.инв. № | Инв. № дубл. | Подпись и дата

  Изм.	Лист	№ докум.	Подпись	Дата

  75795891.422231.001МП

  Лист

Содержание и последовательность выполнения поверки ИВК АО «КрасЭКо» должны соответствовать указаниям, приведенным в таблице 1.

Таблица 1

При проведении поверки используют средства измерений и вспомогательное оборудование, указанное в таблице 2.

Условия поверки должны соответствовать рабочим условиям применения эталонов ИВК.

При выполнении поверки следует выполнять требования безопасности в соответствии с ГОСТ 12.3.019-80. ГОСТ 12.2.007.0-75, «Правилами по охране труда при эксплуатации электроустановок ».

• 6.1   К проведению поверки ИВК АО «КрасЭКо» допускают поверителей, имеющих стаж работы по данному виду измерений не менее 1 года, а также изучивших настоящую методику поверки и эксплуатационную документацию.

• 7.1   Внешним осмотром проверить укомплектованность ИВК АО «КрасЭКо» измерительными и связующими компонентами на соответствие комплектности, указанной в формуляре ИВК АО «КрасЭКо». Проверить наличие свидетельства о поверке на устройство синхронизации времени У СВ-3.

• 7.2   Визуально проверить отсутствие повреждений доступных частей компонентов ИВК АО «КрасЭКо».

Результаты выполнения операции считают положительными, если ИВК АО «КрасЭКо» укомплектован в соответствии с формуляром, целостность корпусов компонентов ИВК АО «КрасЭКо» не нарушена, имеются действующее свидетельство о поверке на У СВ-3.

• 8.1   Обеспечить выполнение требований безопасности.

• 8.2   Изучить эксплуатационную документацию на программное обеспечение «Пирамида 2.0».

• 8.3   Обеспечить выполнение условий поверки.

• 8.4   Опробование

  • 8.4.1  Проверить работоспособность связующих компонентов и вспомогательных устройств, УСВ-3, сервера, АРМ, отсутствие ошибок информационного обмена. Проверка осуществляется анализом записей в журнале событий сервера, проверкой наличия в базе данных результатов измерений за последние сутки.

  • 8.4.2  Действуя в соответствии с указаниями, приведенными в руководстве пользователя программного обеспечения «Пирамида 2.0», произвести чтение журнала событий сервера. Убедиться в отсутствии записей об ошибках информационного обмена и аварийных ситуациях на сервере.

Результаты выполнения проверки считают положительными, если журналы событий не содержат записей об аварийных ситуациях и ошибках информационного обмена.

• 9.1   Проверить наличие утилиты расчета контрольных сумм по алгоритму MD5. В случае отсутствия, необходимо скачать утилиту Microsoft File Checksum Integrity Verifier с адреса https://www.microsoft.com/en-us/download/confirmation.aspx?id=l 1533 (имя файла Windows-KB841290-x86-ENU.exe) или любую аналогичную по функционалу и проверить этот файл на отсутствие вирусов, запустить этот файл после проверки и указать директорий для распаковки, распакованный файл fciv.exe также проверить на отсутствие вирусов.

• 9.2   Открыть каталог ControlService с установленным ПО «Пирамида 2.0». Найти метрологически значимые файлы, указанные в таблице 2 описания типа, любого диска, где расположена утилита Microsoft File Checksum Integrity Verifier (исполняемый файл fciv.exe).

  Изм.	Лист	№ докум.	Подпись	Дата

  75795891.422231.001МП

  Лист

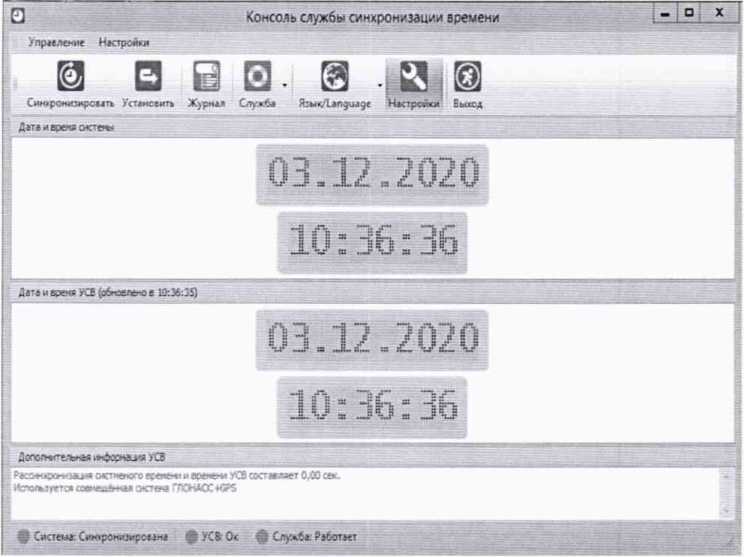

Рисунок 2 - Консоль службы синхронизации времени

• 10.1.4 Определить значение поправки часов сервера относительно часов Метронома. Выполнить в командной строке операционной системы АРМ ИВК команду: w32tm /stripchart /computer: ххх.ххх.ххх.ххх, где ххх.ххх.ххх.ххх - это IP-адрес Метронома, по которому с порта 123 ведется трансляция шкалы времени UTC(SU) по протоколу NTP. Разность шкал времени после выполнения команды выводится на дисплей в виде значения параметра «о» (пример см. приведенный ниже рисунок 3).

  Инв. № подл. | Подпись и дата |Взам.инв.№ | Инв. №дубл.| Подпись и дата

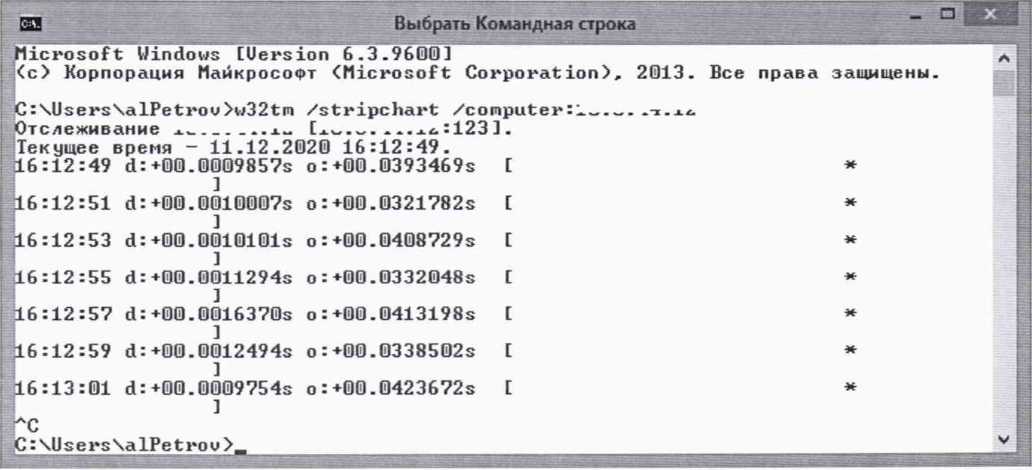

  Рисунок 3 - Командная строка Microsoft Windows

Результаты выполнения проверки считают положительными, если значение расхождения шкал времени сервера относительно Метронома не превышает ±1 секунду.

• 10.2 Проверка функции формирования XML-макета 80020

• 10.2.1 На АРМ ИВК АО «КрасЭКо», в соответствии с руководством пользователя ПО «Пирамида 2.0», сформировать отчет в формате XML-макета 80020, содержащий результаты измерений за выбранный период.

Результаты проверки считают удовлетворительными, если в журнале выполнения задания формирования отчета не зафиксированы ошибки и файл XML-макета сформирован.

• 10.3 Проверка погрешности измерений активной и реактивной электрической энергии

• 10.3.1 Сравнить результаты измерений из XML-макета 80020, сформированным ИВК АО «КрасЭКо», с данными XML-макета 80020 от АИИС КУЭ утвержденного типа третьих лиц, полученного посредством электронной почты сети Internet.

Результаты проверки считают положительными, если результаты измерений электрической энергии не отличаются более, чем на единицу младшего разряда.

• 10.4   Проверка передачи данных прочим участникам и инфраструктурным организациями оптового рынка электроэнергии и мощности.

• 10.4.1 С помощью специализированного ПО, например - «АРМ КУ участника ОРЭМ», зашифровать и отправить за электронно-цифровой подписью сформированный в формате XML-макета отчёт Администратору торговой системы (далее - АТС) по каналу связи Internet.

Результаты проверки считают положительными, если АТС примет отчет без ошибок.

• 11.1  ИВК считают удовлетворяющим метрологическим требованиям, если в процессе поверки были получены положительные результаты всех проверок, предусмотренных таблицей 1 настоящей методики поверки.

  Инв. № подл. | Подпись и дата | Взам.инв. № | Инв. № дубл. | Подпись и дата

  12. Оформление результатов поверки

  • 12.1  При положительных результатах поверки оформляется свидетельство о поверке соответствии с действующими нормативными правовыми документами. Знак поверки наносится на свидетельство о поверке.

  • 12.2  В приложении к свидетельству о поверке приводится перечень АИИС КУЭ третьих лиц, по которым принимается (поступает) измерительная информация, с указанием наименований типов средств измерений и их регистрационных номеров в Федеральном информационнохм фонде по обеспечению единства измерений.

  • 12.3  В случае получения отрицательных результатов поверки свидетельство о поверке аннулируют и оформляют извещение о непригодности с указанием причин несоответствия.

  • 12.4 Сведения о результатах поверки ИВК АО «КрасЭКо» передаются в Федеральный информационный фонд по обеспечению единства измерений проводящими поверку средств измерений юридическими лицами и индивидуальными предпринимателями.

  Изм.	Лист	№ докум.	Подпись	Дата

  75795891.422231.001МП

  Лист

Приложение № 1

АТС - Администратор торговой системы оптового рынка электрической энергии;

АРМ - автоматизированное рабочее место;

АИИС КУЭ - автоматизированная информационно-измерительная система

коммерческого учета электроэнергии;

МП - методика поверки;

ИВК - измерительно-вычислительный комплекс;

ПО - программное обеспечение;

NTP - network time protocol (сетевой протокол времени);

IP - internet protocol (интернет протокол).
