Методика поверки «ГСОЕИ. Автоколлиматоры цифровые АК-025 и АК-05» (МП 2511/0004-2021)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт им. Д.И. Менделеева»

ОТ 17 МАЯ 2021

Государственная система обеспечения единства измерений

Методика поверки

7»

Н.А. Кононова

одитель сектора

Т.П. Акимова

г. Санкт-Петербург 2021 г.

Настоящая методика распространяется на автоколлиматоры цифровые АК-025 и АК-05 (далее - автоколлиматоры), изготавливаемые ООО «ИНЕРТЕХ» (г. Санкт-Петербург), и устанавливает метод и средства их первичной и периодической поверок.

Методика поверки обеспечивает прослеживаемость автоколлиматоров к Государственному первичному эталону единицы плоского угла ГЭТ 22-2014.

Метод, обеспечивающий реализацию методики поверки: прямые измерения.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

2 Операции и средства поверки

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

• 2.2 Поверка прекращается при получении отрицательных результатов по одному из пунктов.

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - диапазон температуры окружающего воздуха, °C                      (20±3);

• - изменение температуры во время поверки не должно превышать в течение

1 часа, °C                                                                                  0,2;

• - относительная влажность окружающего воздуха, %, не более               80.

• 3.2 Помещение, где проводится поверка, должно быть затемнено.

4 Метрологические и технические требования к средствам поверки

4.1 При проведении поверки автоколлиматора должны применяться средства измерений, указанные в таблице 2.

Таблица 2

• 4.2 Допускается применять другие вновь разработанные или существующие средства измерений с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единицы длины.

• 4.3  Применяемые средства поверки должны быть поверены согласно порядку, установленному приказом Минпромторга РФ от 31.07.2020 № 2510, или аттестованы согласно порядку, установленному приказом Минпромторга РФ от 11.02.2020 № 456.

• 5.1  При проведении поверки должны быть соблюдены требования безопасности, определяемые правилами безопасности труда, действующими на предприятии, а также изложенные в документе «Автоколлиматоры цифровые АК-025 и АК-05. Руководство по эксплуатации. РВАЕ.401219.003РЭ» (далее - руководство по эксплуатации).

• 6.1   Внешний осмотр проводить визуально. При внешнем осмотре автоколлиматора должно быть установлено следующее:

• -  наличие четкой маркировки автоколлиматора и ее соответствие требованиям руководства по эксплуатации;

• -  соответствие комплектности автоколлиматора требованиям руководства по эксплуатации;

• -  отсутствие механических повреждений автоколлиматора, принадлежностей к нему и соединительных проводов, а также других дефектов, влияющих на правильность функционирования и метрологические характеристики автоколлиматора, а также препятствующих проведению поверки.

• 7.1 Перед проведением поверки следует:

выдержать поверяемый автоколлиматор на рабочем месте не менее 24 часов;

• -  ознакомиться с руководством по эксплуатации автоколлиматора;

• -  подготовить к работе средства поверки и поверяемый автоколлиматор в соответствии с их эксплуатационной документацией;

• -  установить автоколлиматор на двухкоординатное юстируемое основание;

• -  установить ноутбук на рабочем месте оператора на расстоянии не более чем 1,5 метра от автоколлиматора.

• 7.2 При опробовании проверяется работоспособность автоколлиматора. Для этого необходимо:

• -  установить автоколлиматор на устойчивую ровную поверхность;

• -  проверить плавность перемещения всех подвижных частей, регулировочных винтов автоколлиматора. Фиксация съемных элементов зажимными устройствами должна быть надежной;

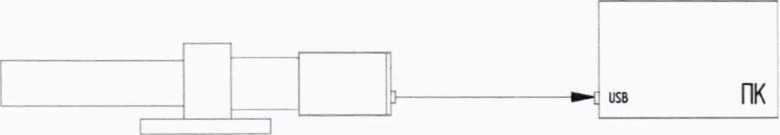

• -  соединить автоколлиматор с ноутбуком в соответствии со схемой, представленной на рисунке 1;



Рисунок 1 - Схема подключения автоколлиматора

• -  установить на зрительную трубу автоколлиматора целеуказатель, прижав его к кольцу объектива, и зафиксировать его на зрительной трубе с помощью винта так, чтобы последний был сверху;

• -  включить ноутбук;

• -  совместить изображение отраженного от зеркала лазерного луча с геометрическим центром целеуказателя, наводя автоколлиматор на рабочую поверхность зеркала;

• -  снять целеуказатель;

• -  запустить программное обеспечение «GonioScan АС» (далее - ПО). После запуска ПО должно появиться основное окно;

• -  проверить изображение автоколлимационной марки (оно должно быть четким, контрастным, с достаточной яркостью, без бликов);

• -  закрыть ПО и выключить ноутбук.

• 8.1 Наименование и номер версии ПО «GonioScan АС» доступны во вкладке «?» в главном меню ПО.

• 8.2 Идентификационные данные ПО должны соответствовать приведенным в таблице 3.

Таблица 3

• 9 Определение метрологических характеристик средства измерений

• 9.1.1 Проверку диапазона и определение абсолютной погрешности измерений углов с помощью интерференционного экзаменатора (далее - экзаменатор) проводят в следующей последовательности:

• -  установить автоколлиматор на кронштейн экзаменатора на расстоянии 100 мм от поворотного зеркала (далее - зеркала) экзаменатора;

• -  включить ноутбук;

• -  добиться, чтобы визирная ось автоколлиматора была перпендикулярна плоскости зеркала экзаменатора, а по высоте была бы примерно по середине. Для этого:

• - установить на зрительную трубу автоколлиматора целеуказатель, прижав его к кольцу объектива, и зафиксировать его на зрительной трубе с помощью винта так. чтобы последний был сверху,

• - совместить изображение отраженного от зеркала экзаменатора лазерного луча с геометрическим центром целеуказателя, наводя автоколлиматор на его рабочую поверхность примерно по середине,

• - снять целеуказатель;

• -  запустить ПО. во вкладке «Вид» выбрать единицы измерений «Град/мин/сек»;

• -  получить изображение автоколлимационной марки в окне камеры ПО и поместить его приблизительно в середину центрального неподвижного перекрестия, регулируя положение автоколлиматора с помощью двухкоординатного юстируемого основания;

• -  добиться, поворачивая автоколлиматор в основании вокруг оси объектива, чтобы при повороте зеркала экзаменатора от одного крайнего положения диапазона измерений до другого, смещение изображения автоколлимационной марки по вертикали не превышало 1" для автоколлиматора АК-025 и АК-025М, и 2" для автоколлиматора АК-05;

• -  фиксировать показания автоколлиматора, задавая углы поворота зеркала экзаменатора. Измерения выполняют в обе стороны от центра диапазона измерений через минутные интервалы в диапазоне от О' до 10', через 5' - в диапазоне свыше 10' до 20';

• -  повторить измерения при установке автоколлиматора на расстоянии от объектива до зеркала экзаменатора 0,25 м для автоколлиматора АК-025М, 1 м для автоколлиматора АК-025 и 2 м для автоколлиматора АК-05.

• 9.1.2 Проверку диапазона и определение абсолютной погрешности измерений углов с помощью стола измерительного поворотного (далее - стол поворотный) проводят в следующей последовательности:

установить на столик для установки призм стола поворотного (далее столик) зеркало;

• -  установить автоколлиматор на расстоянии от объектива до зеркала 100 мм;

• -  включить ноутбук;

• -  добиться, чтобы визирная ось автоколлиматора была перпендикулярна плоскости зеркала , а по высоте была бы примерно по середине. Для этого:

• - установить на зрительную трубу автоколлиматора целеуказатель, прижав его к кольцу объектива, и зафиксировать его на зрительной трубе с помощью винта так, чтобы последний был сверху, и подключить его к ноутбуку,

• - совместить изображение отраженного от зеркала лазерного луча с геометрическим центром целеуказателя, наводя автоколлиматор на его рабочую поверхность примерно по середине,

- снять целеуказатель;

• -  запустить ПО, во вкладке «Вид» выбрать единицы измерений «Град/мин/сек»;

• -  получить изображение автоколлимационной марки в окне камеры ПО и поместить его приблизительно в середину центрального неподвижного перекрестия, регулируя положение автоколлиматора с помощью двухкоординатного юстируемого основания;

• -  добиться, поворачивая автоколлиматор в основании вокруг оси объектива, чтобы при повороте зеркала от одного крайнего положения диапазона измерений до другого, смещение изображения марки по вертикали не превышало 1" для автоколлиматора АК-025 и 2" для автоколлиматора АК-05;

• -  фиксировать показания автоколлиматора, задавая углы поворота зеркала с помощью стола поворотного. Измерения выполняют в обе стороны от центра диапазона измерений через минутные интервалы в диапазоне от О' до 10', через 5' -в диапазоне свыше 10' до 20';

• -  повторить измерения при установке автоколлиматора на расстоянии от объектива до зеркала 0,25 м для автоколлиматора АК-025М, 1 м для автоколлиматора АК-025 и 2 м для автоколлиматора АК-05.

• 9.1.3 Абсолютную погрешность измерений углов в вертикальной плоскости определяют аналогично, повернув автоколлиматор в основании вокруг оси объектива на 90°.

• 9.1.4 Закрыть ПО и выключить ноутбук.

• 9.2.1 Определить абсолютную погрешность измерений углов на каждом интервале по формуле:



где (а₂ -Я])- разность показаний автоколлиматора, секунда;

^аД - действительное значение угла поворота зеркала экзаменатора или зеркала на столе поворотном, секунда.

• 9.2.2 За абсолютную погрешность измерений углов принять максимальное по абсолютной величине из ряда значений А, вычисленных по формуле 1.

• 9.2.3  Автоколлиматор считается выдержавшим поверку, если абсолютная погрешность измерений углов автоколлиматора не превышает значений, указанных в таблице 4.

Таблица 4

• 10.1  При проведении поверки автоколлиматора оформляют протокол поверки. Рекомендуемая форма протокола поверки приведена в Приложении А.

• 10.2  Автоколлиматоры, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению. При отрицательных результатах поверки по одну из пунктов методики поверки автоколлиматоры не допускаются к применению.

• 10.3 Результаты поверки подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке или извещение о непригодности. Знак поверки наносится на свидетельство о поверке и/или корпус автоколлиматора.

Приложение А

Форма протокола поверки (рекомендуемая)

ПРОТОКОЛ ПОВЕРКИ

№_______

Вид поверки__________________________________________________________

Методика поверки МП 2511/0004-2021 «ГСП. Автоколлиматоры цифровые АК-025 и

АК-05»

Средства поверки:

Условия поверки:

• 1. Внешний осмотр__________________________________________________________

• 2. Опробование средства измерений___________________________________________

• 3. Проверка программного обеспечения средства измерений_____________________

• 4. Определение метрологических характеристик:

Таблица

Абсолютная погрешность автоколлиматора______.

Заключение: СИ (эталон) соответствует (не соответствует) предъявляемым требованиям и признано годным (не годным) к применению.

На основании результатов поверки выдано (по заявлению владельца СИ):

Свидетельство о поверке № ________________________________ от_____________

Извещение о непригодности № _____________________________ от____________

Поверку произвел__________________________________________________

ФИО                 подпись                    Дата
