Методика поверки «Стенды СКС6» (РАЖГ.441461.021 ПМ2)

РАЖГ.441461.021 ПМ2

© ЗАО НПФ ЛОГИКА, 2010

РАЗРАБОТАНА: ЗАО НПФ ЛОГИКА (г. Санкт-Петербург) СОГЛАСОВАНА: ФГУП "ВНИИМ им. Д.И.Менделеева"

Лист утверждения РАЖГ.441461.021 ПМ2 - ЛУ

РОССИЯ, 190020, г. Санкт-Петербург, наб. Обводного канала, 150

Тел./факс: (812) 2522940, 4452745; adm@logika.spb.ru; www.logika.spb.ru

Содержание

Введение

• 1 Операции поверки

• 2 Условия поверки

• 3 Средства поверки

• 4 Схема поверки

• 5 Безопасность

• 6 Проведение поверки

  • 6.1 Внешний осмотр

  • 6.2 Опробование

  • 6.3 Проверка соответствия погрешности

  • 6.4 Оформление результатов

Настоящая методика распространяется на стенды СКС6, изготавливаемые по техническим условиям ТУ 4217-023-23041473-98.

Поверке подвергается каждый стенд при выпуске из производства, после ремонта и при эксплуатации. Периодичность поверки при эксплуатации - один раз в год.

Поверку, если не указано иное, проводят при следующих условиях:

• - температура окружающего воздуха - от 18 до 28 °С;

• - относительная влажность - от 30 до 80 %;

• - напряжение питания - (220±22) В;

• - время выдержки стенда во включенном состоянии - не менее 15 мин.

При поверке используются средства измерений и оборудование:

• - вольтметр цифровой постоянного тока

Щ31¹ (0-1 В; ЕМР<0,1 мкВ; КТ 0,02).......................................1 шт.

• - компаратор напряжения Р3003¹ (0-10 В; КТ 0,001)..................1 шт.

• - магазин сопротивлений Р3026/1¹ (51...673,3 Ом; КТ 0,002)......1 шт.

• - частотомер Ч3-63¹ (КТ 5-10-6).................................................1 шт.

• - кабель соединительный (соединители СР-50-74ПВ)................1 шт.

Поверку, если не указано иное, выполняют по схеме, приведенной на рисунке 4.1.

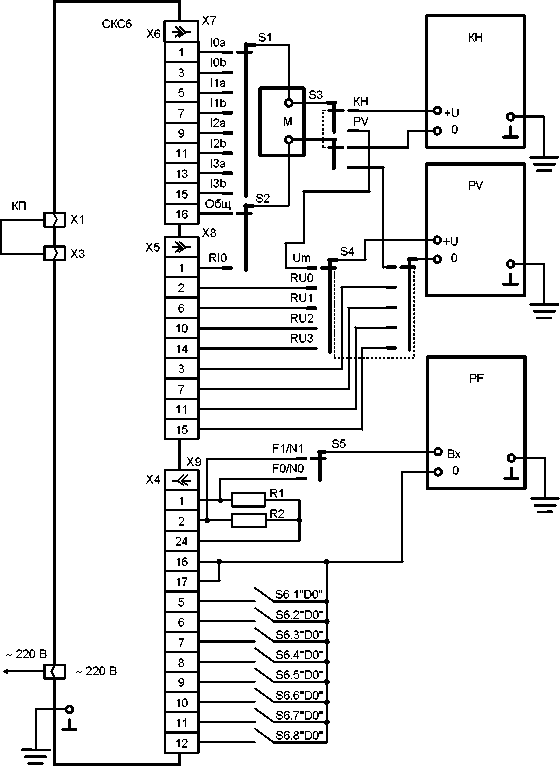

СКС6 - поверяемый стенд; КН - компаратор напряжений; М - магазин сопротивлений; PV - цифровой вольтметр постоянного тока; PF - частотомер; КП - кабель соединительный; Х7, Х8 - розетка DВ-25F; Х9 -вилка DB-25M; S1-S6 - переключатели; R1, R2 - 910 Ом ± 5 %, 0,5 Вт.

Рисунок 4.1 - Схема поверки

При поверке следует соблюдать "Правила технической эксплуатации электроустановок потребителей", "Правила техники безопасности при эксплуатации электроустановок потребителей".

• 6.1 Внешний осмотр

При внешнем осмотре проверяют наличие паспорта и сохранность (читаемость) маркировки на лицевой панели.

• 6.2 Опробование

  • 6.2.1 При опробовании выполняют проверку функционирования клавиатуры и табло стенда и проверку индикации состояния дискретных сигналов. Правила работы со стендом приведены в РАЖГ.441461.021 "Стенд СКС6. Руководство по эксплуатации".

  • 6.2.2 Проверку клавиатуры и табло выполняют, не подключая к стенду внешние цепи, в следующем порядке.

Контролируют визуально изображение меню на табло после включения стенда. Изображение должно соответствовать приведенному в "Руководстве по эксплуатации", рисунок 4.1; наличие недорисованных или лишних фрагментов не допускается. Далее, нажимая клавиши Ф и '=>, осуществляют несколько перемещений курсора вправо и влево. Положение курсора должно изменяться в соответствии с нажимаемыми клавишами.

• 6.2.3 Проверку индикации состояния дискретных сигналов выполняют в следующем порядке.

Переводят стенд в режим КП и устанавливают ключи S6.1 - S6.8 в разомкнутое состояние. При этом сообщение на табло о состоянии входов должно иметь вид "D0-8 : 000000001".

Затем поочередно замыкают ключи S6.1 - S6.8, и контролируют состояние входов по табло. При замыкании первого ключа (S6.1) изображение первого слева нуля должно поменяться на изображение единицы, при замыкании второго - так же должно поменяться изображение второго нуля. При замыкании последнего, восьмого, ключа сообщение на табло должно принять вид "D0-8:111111111".

• 6.3 Проверка соответствия погрешности

  • 6.3.1 Проверку соответствия допускаемым пределам погрешности формирования сигналов тока выполняют в следующем порядке.

    • 6.3.1.1 Устанавливают переключатель S1 в положение "I0a", S2 - в положение "Общ", S3 - в положение "КН". На магазине М устанавливают сопротивление 400 Ом (с учетом поправки). На мере I0 стенда поочередно устанавливают значения тока согласно таблице 6.1, и каждый раз фиксируют показания компаратора КН.

Далее выполняют те же операции, установив переключатель S1 в положение "I0b".

Показания компаратора должны соответствовать таблице 6.1.

• 6.3.1.2 Выполняют операции, перечисленные в 6.3.1.1, для остальных мер тока стенда. При этом для работы с мерой I1 переключатель S1 устанавливают в положения "I1a" и "I1b", с мерой I2 - в положения "I2a" и "I2b", с мерой I3 - в положения "I3a" и "I3b".

Показания компаратора должны соответствовать таблице 6.1.

Таблица 6.1 - Проверка сигналов тока

• 6.3.2 Проверку соответствия допускаемым пределам погрешности формирования сигналов сопротивления выполняют в следующем порядке.

  • 6.3.2.1 Устанавливают переключатель S1 в положение "I0a", S2 - в положение "RI0", S3 - в положение "PV", S4 - в положение "Um". На мере I0 стенда устанавливают ток 4 мА, на мере R стенда и на магазине М - сопротивление 51 Ом (с учетом поправки).

Фиксируют показания вольтметра PV (напряжение Um).

Далее устанавливают переключатель S4 поочередно в положения "RU0", "RU1", "RU2", "RU3", и также фиксируют показания вольтметра (напряжения, соответственно, UR0, UR1, UR2, UR3).

Вычисляют абсолютные значения:

AU = I Um - Uro |; AU = I Um - Uri I; AU = I Um - Ur2 I; A = | Um - Urs I. Вычисленные значения Um и AU должны соответствовать таблице 6.2.

• 6.3.2.2 Выполняют операции, перечисленные в 6.3.2.1 для остальных значений сопротивления меры R. При этом значения тока меры I0 стенда устанавливают согласно таблице 6.2, а сопротивления магазина -равными устанавливаемым значениям сопротивления меры R.

Вычисленные значения Um и AU должны соответствовать таблице 6.2.

Таблица 6.2 - Проверка сигналов сопротивления

• 6.3.3 Проверку соответствия допускаемым пределам погрешности формирования сигналов частоты выполняют в следующем порядке.

  • 6.3.3.1 Устанавливают переключатель S5 в положение "F0/N0". На мере F0 стенда устанавливают поочередно значения частоты согласно таблице 6.3 и каждый раз фиксируют показания частотомера PF.

Показания частотомера должны соответствовать таблице 6.3.

• 6.3.3.2 Устанавливают переключатель S5 в положение "F1/N1" и выполняют операции, перечисленные в 6.3.3.1, для меры F1.

Показания частотомера должны соответствовать таблице 6.3.

Таблица 6.3 - Проверка сигналов частоты

• 6.3.4 Проверку соответствия допускаемым пределам погрешности измерения периода входного сигнала выполняют при условии положительных результатов испытаний по 6.3.3.

На мере F0 стенда устанавливают поочередно значения частоты 0,610351; 312,5; 10000 Гц, и каждый раз фиксируют (по показаниям стенда в режиме КП) измеренные значения периода, которые должны составлять, соответственно, 1638,4; 3,2; 0,1 мс.

• 6.3.5 Проверку формирования сигналов количества импульсов выполняют в следующем порядке.

  • 6.3.5.1 Устанавливают переключатель S5 в положение "F0/N0", а частотомер переводят в режим счета импульсов. На мере N0 стенда устанавливают номер пакета импульсов - 5, и выполняют запуск формирования импульсной последовательности.

По окончании вывода пакета фиксируют показания частотомера, которые должны составлять 7200 импульсов.

• 6.3.5.2 Устанавливают переключатель S5 в положение "F1/N1" и выполняют операции, перечисленные в 6.3.5.1, для меры N1.

По окончании вывода пакета показания частотомера должны составлять 7200 импульсов.

• 6.4 Оформление результатов

Результаты поверки оформляют записью в паспорте стенда, в разделе "Сведения о поверке", с указанием даты проведения и срока очередной поверки. Запись удостоверяют подписью поверителя и оттиском поверительного клейма.

¹

Допускается использовать иное оборудование с характеристиками не хуже указанных.
