Методика поверки «КОМПЛЕКТЫ (КАЛИБРАТОРЫ) ПЕРЕНОСНЫЕ ПОВЕРОЧНЫЕ ТЖИУ.422956.001» (МП 202-016-2018)

УТВЕРЖДАЮ

икова

2018 г.

ь директора Астрологии иимс»

КОМПЛЕКТЫ (КАЛИБРАТОРЫ) ПЕРЕНОСНЫЕ ПОВЕРОЧНЫЕ ТЖИУ.422956.001 Методика поверки

МП 202-016-2018

2018 г.

Настоящая методика распространяется на комплекты (калибраторы) переносные поверочные ТЖИУ.422956.001, изготавливаемые ФГУП «ВНИИА» им. Н.Л. Духова г. Москва и устанавливает методы и средства их первичной и периодической поверок.

Комплекты (калибраторы) переносные поверочные ТЖИУ.422956.001 (далее -калибраторы) предназначены для поверки, калибровки и испытаний средств измерений давления, а так же для высокоточных измерений давления.

Интервал между поверками -1 год.

• 1.1 При проведении 1^ож^^]эки должиывиюлнятьсяояерации указанные в таблице 1и

применяться средства поверки, перечисленные в разделе 2.

Таблица 1 - Операции поверки

• 2.1 При определении погрешности проведении поверки рекомендуется применять следующие средства поверки:

• -     рабочие эталоны избыточного давления нулевого разряда с ВПИ 0,6; 6; 60 МПа (ГОСТ 8.017-79);

• •     рабочие эталоны абсолютного давления нулевого разряда с ВПИ 0,25 МПа (ГОСТ 8.223-76);

• •     грузопоршневые манометры абсолютного давления 1-го разряда МПА-15 (ТУ50-62-83), МАД-ЗМ (Хд2.832.002ТУ), МАД-40, МАД-720;

• -     калибратор давления пневматический «Метран 504 Воздух» с ВПИ 250 кПа, класс точности 0,01 %;

• -     калибратор давления пневматический «Метран 505 Воздух» с ВПИ 25 кПа, класс точности 0,015 %;

• -     калибратор давления пневматический СРС6000 WIKA, СРС6050 WIKA и СРС8000 WIKA с ВПИ, соответствующим пределу измерения поверяемого калибратора, расширенная неопределенность 0,01 %;

• -     грузопоршоевте манометры СРВ5000 и СРВ5800 WTKA с ВПИ, сооевеествуюшим пределу измерения поверяемого калибратора, класс точности 0,01 %;

• 2.2 При определении погрешности измерения тока и напряжения в качестве средств поверки рекомендуется применять средства из числа следующих:

• - калибратор универсальный Н4-16

• - калибратор уноаeлcaльнтIЙ Н4-6

• 2.3 Эталоны, применяемые при поверке, должны иметь действующие свидетельства о поверке и должны работать в нормальных для них условиях, оговорегшых в соответствующей нормативной документации.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

• 3.1 Поверка калибратора проводится квалифицированным персоналом лабораторий, аккредитованных в установленном порядке.

• 3.2 Поверку калибратора должен выполнять поверитель, прошедший инструктаж по технике безопасности, освоивший работу с калибратором и используемыми эталонами, изучивший настоящую методику.

• 4.1 При работе калибраторов должны соблюдаться требования охраны труда при работе с электрическими установками с напряжением до 1000 В согласно "Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок" ПОТ РМ-016-2001 РД 153-34.0-03.150-00 и требования нормативной документации, действующей на предприятии (организации), проводящем поверку. По степени защиты человека от поражения электрическим током калибратор относятся к классу III по ГОСТ 12.2.007.0.

• 4.2 При испытании и эксплуатации калибраторов должны соблюдаться требования пожарной безопасности согласно "Правилам пожарной безопасности в Российской Федерации" ППБ-01-03.

• 4.3 При испытаниях и эксплуатации калибраторов, связанных с работой под давлением, должны соблюдаться требования безопасности согласно "Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением" ПБ 03-576-03.

• 4.4 Помещение, предназначенное для поверки калибраторов, должно быть оборудовано установками пожарной сигнализации и пожаротушения по ГОСТ 12.4.009-83 и оснащено общеобменной приточной и вытяжной вентиляцией, вытяжными и несгораемыми шкафами для хранения небольшого количества бензина и керосина.

• 4.5 При поверке необходимо соблюдать санитарные правила и инструкции для обращения с легковоспламеняющимися и горючими веществами.

• 4.6 В помещении запрещается применять открытый огонь.

• 4.7 Запрещается создавать давление, превьппающее верхний предел измерений поверяемого калибратора,

• 4.8 Запрещается отсоединять калибратор от источника давления при наличии давления в системе.

• 5.1    Поверка должна проводиться в следующих условиях:

температура окружающего воздуха должна бы ть (от +21 до +25) °С;

В процессе выдержки в лабораторных условиях и измерений температура окружающего воздуха должна оставаться постоянной или изменяться не более ±1 °С за час работы.

относительная влажность окружающего воздуха должна быть не более 80 %;

скорость изменения измеряемого давления не должна превьппать 5 % от верхнего предела измерений калибратора в секунду, изменение давления должно быть монотонным;

атмосферное давление от 84 до 107 кПа;

отсутствие вибрации, ударов, электрических и магнитных полей, влияющих на работу калибратора;

• 5.2 Диапазон измерений эталона давления должен обеспечивать выполнение следующих условий:

Р < Р

I '        >< '•       •           Г

Э — ?в

где   Р_эв и Рэн - верхний и нижний пределы измерений эталона;

Рв и Р„ - верхний и нижний предел измерений поверяемого калибратора.

• 5.3 При выборе эталона аавления.постоянногонапряженияипостозшноготокадолжно быть соблюдено следующее угловое:

АО < ар)* А,

дде

ДО - предел допускаемой абсолютной погрешности эталона;

ор - отношение предела допускаемой абсолютной погрешности эталона н пределу допускаемой абсолютной погрешности поверяемого калибратора (ар < 0,5);

А - предел допускаемой абсолютной погрешности поверяемого калибратора.

• 6.1   Перед проведением  поверки должны быть эыполтеты следующие

подготовительные работы.

• 6.1.1 Поверяемый калибратор выдерживают при температуре окружающего воздуха в помещении дли поверки не менее:

12 ч - при разнице температур воздуха в помещении дли поверки и местом, откуда вносится ко^обнатон. более 10 °С;

1 ч - при разнице температур воздуха в помещении для поверки и местом, откуда вносится калибратор, менее 10 °С.

• 6.2 Перед поверкой необходимо выдержать колобнаоор под давлением, равным верхнему пределу измерений, в течение 5 мин, затем, снозов давление до нуля, откорректировать нулевое показание калибратора.

• 6.3 Герметичность поверяемого калобнаооно и его уплотнения проверяют при давлении, равном верхнему пределу измерений, путем пенекнытоо веттоли в измерительной магистрали. Калибратор и уплотнения считают герметичными, если показания калибратора после окончания переходного процесса в течение 3 мин не изменяются более чем на 1 % верхнего предела измерений.

• 7.1 Внешний осмотр.

• 7.1.1 При внешнем осмотре должно быть установлено толочое:

• -     руководства по эксплуатации;

• -     свидетельства о предыдущей поверке.

• 7.1.2 Калибратор не должен иметь механических повреждений корпуса переносного эталона давления (далее - ПЭД) и штуцера, препятствующих присоединению и не обеспечивающих герметичность и прочность соединения и влияющих на энсплуатацооттые свойства.

• 7.1.3 На корпусе ПЭД маркировка должна соответствовать паспорту.

• 7.1.4 Калибратор, забракованным при визуальном контроле, дальнейшей поверке не подлежит.

• 7.2 Порверкк ииентификкциивных денных пррвррммннво оВееиочении (ПО).

Проверка идентификационных доттых ПО проводится путем счотыватоо с Ноутбук или персонального компьютера номера версии ПО и сравнения с одеттофонацооттые признаки ПО, приведенными в таблице 2.

Таблица 2 - Идетоофоноцооттые даттые ПО

• 7.3 Опробование

• 7.3.1 При опробовании должны быть выполнены следующие операции:

• -     собрать схему в соответствии с рисунком А.1 приложения А;

• -     включить калибратор и вьшолнить пункты А.3.1 - А.3.4 приложения А.

• 7.3.2 При изменении показаний давления на экране программы «ППК» калибратор считается работоспособным.

• 7.4 Определение погрешности и вариации

• 7.4.1 Погрешность и вариацию калибратора определяют в соответствии с пунктом А.3.5 приложения А.

• 7.4.2 Значения погрешности калибратора (Aj) в любой точке шкалы не должны превьппать значений, прописанных в Приложении Б.

• 7.4.3 Вариация калибратора в любой точке шкалы не должна превышать 0,5у.

8 Оформление результатов поверки

• 8.1 Положительныерезуньтатыуоьерки калнбкаторовудостовеуяютсязнаком поверки , наносимым в паспорт и (или) на свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г.

8.2. При соницателуных результатах поверки всех ПЭД, входящих в состав калибраторов, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. оформляется извещение о непригодности.

Калибратор к дальнейшей эксплуатации не допускается.

• 8.3 Дооускаетсс екнсвдяннвппсepри oоояльуьыПЭД, ехходишив coсттаккллИpттоонс в соответствии с заявлением владельца средства измерений, с обязательным указанием в паспорте и (или) в свидетельстве о поверке информации об объеме проведения поверки.

• 8.4 В случае отрицательного результата поверки одного из ПЭД, входящего в состав калибратора допускается исключить из состава калибраторов данный ПЭД и оформить поверку с обязательным указанием в паспорте и (или) в свидетельстве о поверке информации об объеме проведения поверки.

  /



  Е.А. Ненашева

  Е.В. Николаева

Начальник отдела метрологического обеспечения измерений давления

Ведущий инженер

отдела метрологического обеспечения измерений давления //t

Приложение А

(обязательное)

Инструкция по работе с программным обеспечением калибратора

при поверке ПЭД

А. 1     Собрать схему в соответствии с рисунком А . 1. для поверки ПЭД

и с рисунком А.2 для поверки ИВС.

ПЭД

Кабель для измерения тока

Кабель ■ подключения ПЭД к ПК

Переносной поверочный комплект :

Рис. А.1 - Схема подключения калибратора к образцовому задатчику давления и постоянного тока.

ИВС

Кабель для измерения напряжения

Переносной поверочный ■ комплект

Рис. А.2 - Схема подключения калибратора к образцовому задатчику постоянного напряжения.

А.2 Запустить на ПК сервисную программу “ПЭД”. На экране появится стартовое окно программы:

Рис. А.З - Начало работы с программой

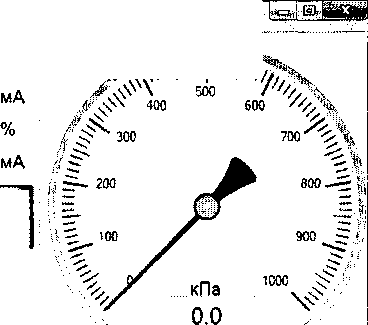

В правой части окна программы расположен мнемонический индикатор в виде манометра, на котором черной стрелкой отображается значение измеренного давления.

Начало работы с программой

А.З. 1 Выбор подключенного ПЭД

Нажать на вьшадающий список «Подключение к ПЭД» и выбрать необходимый ПЭД.

Выбор диапазона подключенного ПЭД.

Нажать на выпадающий список «Диапазон» и выбрать необходимый диапазон.

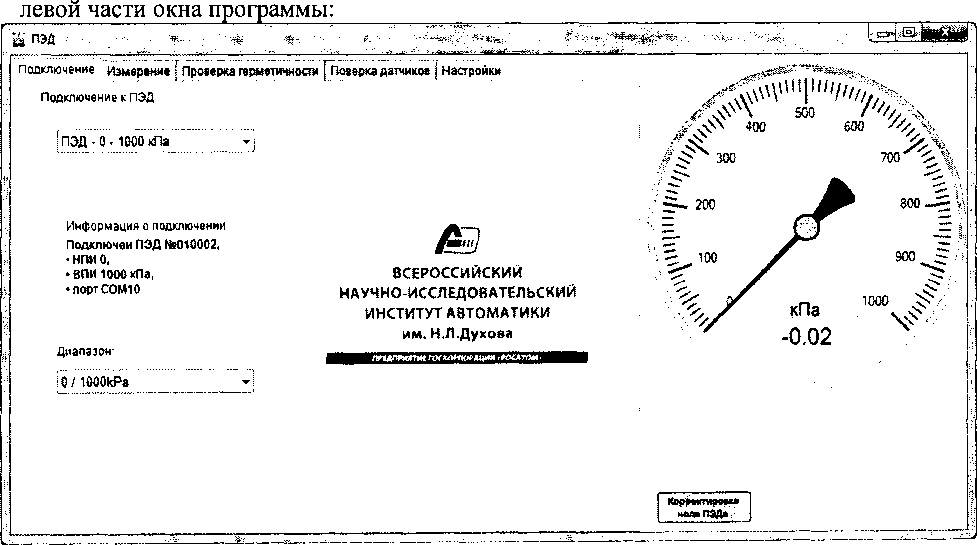

Об успешном установлении связи с ПЭД и его параметрах информирует сообщение в

Рис. А.4 - Установка связи с ПЭД

А. 3.2 Установка нулевой точки калибратора

Откалибровать ПЭД при помощи кнопки «Коррективка нуля ПЭДа» (см. Рисунок А.4).

ВНИМАНИЕ! При выполнении данной операции избыточное давление или разрежение в системе должно отсутствовать!

Корректировку нуля ПЭДа производить перед началом работы.

О завершенииопераци и сврдетельствутегютвуен псннфним аинооногоокнн «У отановка нуля завершена», пртведенное на рис. А.5.

Установка нуля завершена

ОК

■ .■.........j

Рис. А.5 - Установка нуля

А.3.4 Проверка герметичности системы

Для контроля герметичности перейти на вкладку «Проверка герметичности». На открывшейся вкладке нажать кнопку «База приборов» и выбрать из базы образец с пределом

д,' База приборов

"f

Рис. А.6 - Выбор образца из базы данных

На мнемоническом индикаторе появляются реперные риски, показьшающие диапазон давления, рекомендуемый для проверки герметичности, и производится оцифровка шкалы. Установите давление в рекомендуемом диапазоне.

ВНИМАНИЕ! не допускается подача в ПЭД давления, превышаюшего ПО % верхнего предела измерений.

После подачи необходимого давления можно начать проверку нажатием кнопки «Начать проверку».

О завершении проверки свидетельствует появление надписи в левом нижнем углу окна программы «Система герметична».

-0.0004

-4.00

Рис. А. 7 - Начало работы по определению погрешности и вариации

Определение погрешности и вариации проводить по методике, изложенной ниже, путем задачи по эталонному прибору значений измеряемого давления и тока на входе калибратора и считывания соответствуюших показаний калибратора. После задачи давления нажать на кнопку «Измерить» и получить в окне программы соответствуюшее показание калибратора.

Погрешность определяется не менее чем при 11-ти значениях давления для каждого диапазона, достаточно равномерно распределенных в диапазоне измерения, в том числе при значениях давления, соответствуюших нижнему и верхнему предельным значениям. Погрешность определяется при значении измеряемого давления, полученной при приближении к нему как от меньших значений к большим, так и от больших значений к меньшим (при прямом и обратном ходе).

Перед проверкой обратного хода калибратор выдержать в течение 5 мин под воздействием верхнего предельного значения давления.

Вычислить основную приведенную погрешность измерений (от ВПИ) давления в каждой точке измерений у i по формуле (А.1) в %:

Y i = ( Ризм - Рэт ) * 100 /(Рвпи - Рнпи),                          (^А-¹)

где

Ризм - давление измеренное ПЭД, кПа;

Рэт - заданное давление, кПа;

Рвпи - давление верхнего предела измерений выбранного диапазона. Рнпи - давление нижнего предела измерений выбранного диапазона.

Вариацию выходного сигнала определить при каждом поверяемом значении измеряемой величины, кроме значений, соответствуюших нижнему и верхнему пределам измерений, по данным, полученным экспериментально при определении основной приведенной погрешности.

Вариацию выходного сигнала определить по формуле А.2.

Y var i ^_ ( Ризм прям " Р изм обр )  1 00 /(Рвпи ~ Рнпи),

где

Ризм прям - давление измеренное ПЭД при прямом ходе, кПа; Ризм обр - давление измеренное ПЭД при обратном ходе, кПа; Рвпи - давление верхнего предела измерения выбранного диапазона.

Рнпи - давление нижнего предела измерения выбранного диапазона.

Вычислить основную абсолютную погрешность измерения тока в каждой точке измерений у i по формуле (А.З):

У i =±(1изм-1эт),                                     А--³)

где

1изм - ток измеренный ПЭД, мА;

1эт - заданный ток, мА.

ПЭД признается годным, если максимальное значение вариации выходного сигнала по давлению не превышает 0,5 у, и во всех проверяемых точках погрешность измерений давления и постоянного тока не превышает допустимых значений.

Вычислить основную абсолютную погрешность измерения напряжения в каждой точке измерений у i по формуле (А.4):

Yi=±(U„_3M-U_3T),                             (А.4)

где

Пизм - напряжение измеренное ПЭД, В;

Пэт - заданное напряжение, В.

Если во всех проверяемых точках погрешность измерения постоянного напряжения не превышает допустимых значений ИВС признается годным.

Завершение работы программы осуществляется закрытием окна.

(обязательное)

Схема условного обозначения калибратора

Пример записи условного обозначения калибратора при заказе:

ППК - 2501А, 2502А, 2503В - KL К5, Кб. К7, К9

1 2

где:

• 1 - модели ПЭД с указанием класса точности согласно таблицам Б.1 и Б.2

• 2 - комплекты принадлежностей согласно таблице Б.З.

Таблица Б.1

Таблица Б.2

Таблица Б.З
