УТВЕРЖДАЮ

Первый заместитель

генерального директора -

заместитель по научной работе

ФГУП «ВНИИФТРИ»

ч, с

А.Н. Щипунов

2018 г.

« 06 »

Инструкция

Адгезиметры электронные АДЭ-75 USB

Методика поверки

51-18-027 МП

2018 г.

Настоящая методика поверки распространяется на адгезиметры электронные АДЭ-75 USB (далее - адгезиметры), предназначение для измерения усилия отслаивания при определении адгезионной прочности (адгезии) защитных покрытий из полимерных лент по методу А в соответствии с требованиями ГОСТ Р 51164-98, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - один год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1

Наименование операций

Номер пункта методики поверки

Обязательность проведения операций

При выпуске и после ремонта

При эксплуатации и хранении

Внешний осмотр и опробование

6.1, 6.2

Да

Да

Определение диапазона и основной абсолютной погрешности измерений усилия

6.3

Да

Да

  • 1.2 Результат поверки считается отрицательным, если будет обнаружено несоответствие требованиям хотя бы по одному из пунктов таблицы 1.1.

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.1

Таблица 2.1

Наименование эталонного средства измерения или вспомогательно! о средства поверки

Номер документа, регламентирующего технические средства и их метрологические характеристики.

Средства измерений

Гири класса М2.

Набор гирь должен включать гири номинальных значении 1.00 кт: 5,0 кг: 10.00 кг: 20.00 кг; 50.00 кг.

ГОСТ OIML 111-1-2009

Вспомогательные средства

Прочная устойчивая опора, обеспечивающая симметричный подвес и плавное вертикальное перемещение гирь.

Нет

Примечания 1 Допускается применение других средств измерений, обеспечивающих измерение соответствующих характеристик с требуемой или большей точностью.

2 Применяемые при поверке средства измерений должны иметь действующие свидетельства о поверке.

3 УСЛОВИЯ ПОВЕРКИ
  • 3.1 Поверка должна проводиться в следующих условиях:

  • - температура окружающей среды должна быть (20 ± 5) °C. При этом ее изменение за время поверки не должно быть более ± 3 °C;

  • - относительная влажност ь в помещении должна быть 65±15 %.

  • 3.2 Должны отсутствовать внешние источники вибрации, вызывающие заметные на глаз колебания подвешиваемых грузов.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены «Правила эксплуатации электроустановок потребителем» (утверждены Госэнергонадзором 27.02 83), «Правила техники безопасности при эксплуатации электроустановок потребителем» (утверждены Госэнергонадзором 31.03 92),

  • 4.2 При проведении поверки должны быть соблюдены требования безопасности согласно ГОСТ 12,3.0] 9-80 и санитарных норм СП 245-71.

  • 4.3 К проведению поверки адгезиметров допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с документом «Адгезиметры электронные АДЭ-75 USB. Руководство по эксплуатации. Паспорт» (далее - РЭП) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

5 Г1ОД1 ОТОВКА К ПОВЕРКЕ
  • 5.1 Перед проведением операций поверки поверитель должен изучить РЭП.

  • 5.2 Перед началом поверки адгезиметр и применяемые при поверке эталонные средства должны быть выдержаны в условиях, указанных в разделе 3 «Условия поверки» не менее двух часов.

  • 5.3 Подобрать прочную опору, обеспечивающую жёсткое неподвижное положение адгезиметра во время испытаний, симметричный подвес и плавное вертикальное перемещение гирь.

  • 5.4  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

-привести в рабочее состояние средства поверки и испытательное оборудование в соответствии с указаниями, изложенными в их эксплутационной документации;

-подготовить к работе поверяемый адгезиметр в соответствии с разделом 5 РЭП «Подготовка к работе».

  • 5.5   Проверить состояние элементов питания и установить параметры адгезиметра для проведения поверки следующим образом.

  • 5.5.1 Включить адгезиметр нажав кнопку «ВКЛ».

  • 5.5.2 Нажимая кнопку «ВЫБОР» перейти в режим «ПОРОГ».

В режиме «ПОРОГ» в нижней строке выводится текущее значение величины параметра.

Для изменения и запоминания величины параметра нажимается кнопка «ВХОД/НОЛЬ».

После первого нажатия кнопки «ВХОД ПОЛЬ» мигающая надпись «ПОРОГ» заменяется на «Порог» и начинает мигать значение порога попеременно с символом подсказки «влево-вправо» и «вверх-вниз». Теперь кнопкой «ВЫБОР» можно перебирать все возможные значения параметра из ряда: 0,981 ( 0.1)— 4,905 (0.5) — 9,81 (1.0) —19,62 (2.0) — 49.05 (5.0) Н (кге) по круг у.

Установить значение параметра порог 4,905 (0.5) И (кге).

При повторном нажатии кнопки «ВХОД/НОЛЬ» надпись названия режима «ПОРОГ»/ выводится заглавными буквами и на второй строке индикатора отображается значение выбранного (и запомненного) параметра.

  • 5.5.3 Нажимая кнопку ВЫБОР» перейти в режим «ПАУЗА». В режиме настройки «ПАУЗА» на нижней строке индикатора выводится значение параметра временной паузы после превышения усилия на крюке адгезиметра (порога) и началом интервала времени регистрации усилия (интервал времени измерения адгезии). Дзя установки нового значения параметра нажимается кнопка «ВХОД/НОЛЬ».

Перебор возможных значения параметра «ПАУЗА» осуществляется кнопкой «ВЫБОР» из ряда 1—2 — 3 — 4 — 5 секунд. После выбора желаемого значения параметра кнопкой «ВХОД/НОЛЬ» производится выход из режима редактирования в режим отображения параметра. Установить значение параметра 3 сек.

  • 5.5.4 Нажимая кнопку «ВЫБОР» перейти в режим «ВРЕМЯ». Режим настройки времени измерения усилия адюзии обозначается надписью «ВРЕМЯ» на первой строке индикаторе. В этом режиме выбирается время регистрации и обработки усилия отслаивания на крюке адгезиметра. Для перебора возможных значений нажимается кнопка «ВХОД/НОЛЬ».

В режиме редактирования параметр может перебираться кнопкой «ВЫБОР» из ряда значений 1U — 20 — 30 — 40 — 50 секунд. Подтверждение установки выбранного параметра и выход из режима редактирования в режим отображения осуществляется кнопкой «ВХОД/НОЛЬ».

Установить значение параметра время 10 сек.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

  • 6.1.1 На корпусе адгезиметра должен быть нанесен шильдик с товарным знаком и порядковым номер по системе нумерации предприятия изготовителя. При внешнем осмотре необходимо проверить соответствие заводских номеров, указанных в руководстве по эксплуатации, с нанесенными на шильдике адгезиметра.

  • 6.1.2 Части адгезиметра и его принадлежности проверить на:

  • - отсутствие коррозии;

  • - отсутствие трещин, сколов корпуса и механических повреждений на поверхностях.

  • 6.1.3 Результаты проверки считать положительными, если номера на шильдике и в руководстве по эксплуатации совпадают и указанные в п.6.1.2 дефекты отсутствуют.

  • 6.2 Опробование

  • 6.2.1  Первый элемент опробования - установка параметров адгезиметра в соответствии с п.п. 5.5,1-5.5.4,

  • 6.2.2 11од1 отопить гирю массой 5 кг.

  • 6.2.3 Жестко закрепить адгезиметр за центр скобы вертикально на прочной опоре, позволяющей плавно перемещать адгезиметр вверх/вниз. Для этих целей можно использовать зажим гребёнке, входящую в комплект поставки адгезиметра (см. рисунок !)•

  • 6.2.4 Включить адгезиметр, проверить состояние элементов питания и перейти в режим испытания «БЕЗМЕН».

  • 6.2.5 Вывесить подвес на крюк адгезиметра, после того, как показания стабилизируются, нажать кнопку «ВХОД/НОЛЬ», чтобы вес подвеса не учитывался при дальнейших и змерениях.

  • 6.2.6 Ещё раз нажать кнопку «ВХОД/НОЛЬ», чтобы выйти из режима «БЕЗМЕН» в режим «ВЫБОР», и перейти в режим «АДГЕЗИЯ».

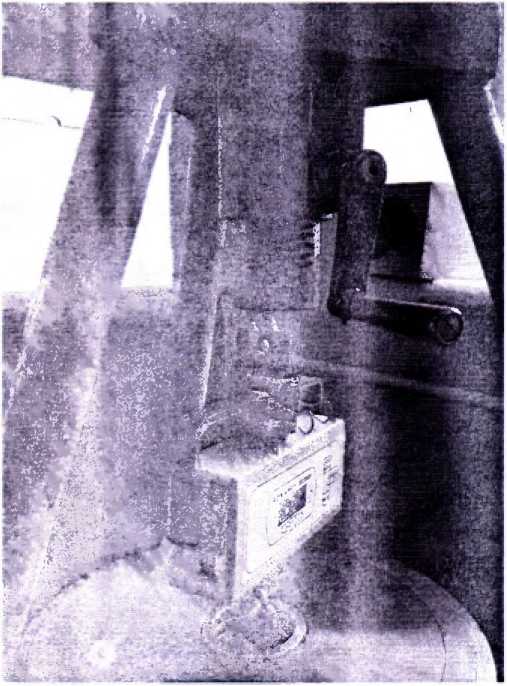

Рисунок 1 - Пример подготовки адгезиметра к поверке

Перевести адгезимезр о режим «АДГЕЗИЯ». В режиме измерения «АДГЕЗИЯ» запуск нового цикла автоматических измерений адгезии производится нажатием кнопки «ВХОД/НОЛЬ» после этого плавно прикладываем нагрузку 5 кгс, подвесив гирю на крюк адгезиметра.

При этом начинает мигать название режима поочередно с названием фазы автоматического цикла, '>;их фаз три. они следуют в каждом цикле измерения одна за другой и называются, как и три параметра настроек, но прописью: «порог», «пауза» и «время».

В первой фазе автоматического цикла измерения «порог» прибор находится в режиме ожидания превыше!тип порогового усилия на крюке. В     нижней строке

индикатора в течение всей цикла измерения адгезии отображается мгновенное значение усилия на крюке в килограммах, и прибор подаст короткие гудки раз в секунду.

После превышения порога усилия на крюке прибор подает длинный гудок и начинает отсчет времени паузы, который задан параметром «ПАУЗА» (на индикаторе мигают попеременно надпись <А. {ГЕЗИЯ» и «пауза»).

После отсчета времени паузы прибор подает длинный гудок и начинает отсчет времени, который установлен параметром «ВРЕМЯ» (надпись на индикаторе «время»). В этом интервале происходит регистрация и обработка усилия на крюке, которая интерпретируется как усилие отслаивания (адгезия). В течение всего последнего этапа измерения адгезии прибор подает звуковые сигналы с интервалом в одну секунду. По окончании цикла измерения адгезии прибор выдает два длинных гудка и отображает минимальное значение усилия ла крюке в течение интервала измерения, который установлен параметром настроек «ВРЕМЯ». В конце каждого цикла измерений прибор автоматически переходит ь фазу индикации и записи результатов измерений.

В фазе индикации периодические гудки прекращаются, надпись «АДГЕЗИЯ» мигает, поочередно с ней выводятся подсказки трех фаз индикации результата измерений: «мин», «среднее», «макс» и «память». В соответствующих фазах индикации в нижней строке показывается минимальное, среднее и максимальное значение усилия в последнем цикле измерения ад) езии.

  • 6.2.7 Результаты опробования считать положительными, если все установки параметров происходят в штатном режиме, приложение нагрузки происходит без рывков и раскачивания гру за, измеренное значение усилия приблизительно равно 5 кгс.

  • 6.3 Определение диапазона и основной абсолютной погрешности измерений усилия

  • 6.3.1 При определении диапазона измерений усилия и основной абсолютной погрешности измерений усилия определять основную абсолютную погрешность при усилиях 9,81 (1,0); 98,1 (10.0); 196.2 (20,0): 490.5 (50,0); 686,7 (70.0) Н (кгс). Начинать поверку следует с минимальной величины усилия в 9,81 (1.0) Н (кгс), увеличивая усилия.

  • 6.3.2 Подготовить адгезимсгр к измерениям, проверить состояние элементов питания и установить параметры испытания при которых проводится поверка в соответствии с инструкцией в разделе 5.6.

Подготовить опору, подвес и набор гирь в соответствии с пунктами 6.2.3-ь6.2.6, 6.3.1.

  • 6.3.3 Измерение величины усилия адгезиметром проводить в соответствии с пунктом 6.2.6. После того, как измерение закончится сиять с индикатора среднеинтегральное значение усиди!

  • 6.3.4 По формуле (1) определить основную абсолютную погрешность измерения усилия:

Асу-Аг;                                   (1)

где А у - значение среднеинтегрального усилия, измеренного адгезиметром;

Аг - вес грузов и гирь, создающих усилие.

  • 6.3.5 Результаты поверки адгезиметра считать положительными, если значения основной абсолютной погрешности измерения усилия во всех случаях, предусмотренных для модификаций адгезиметра в и. 6.3.1, находятся в пределах ± (0.001 -N + 0,001), где — показания адгезиметра в Н (* (0,01'^0,01) кгс; где К — показание адгезиметра в кгс).

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 При положительном результате поверки выдается свидетельство о поверке в установленном порядке.

  • 7.2 При отрицательном результате поверки выдается извещение о непригодности с указанием причины в установленном порядке.

    Б.В. Юрьев

    2018 г.

    В.А. Пивоваров о£ 2018 г.

Заместитель начальника Hi 10-3

ФГУП «ВНИИФ'1 PH

Начальник лаборатории 330

ФГУП «ВНИИФТРИ

Приложение А (рекомендуемое)

ФОРМА ПРОТОКОЛА ПОВЕРКИ

А,и езиме i р электронный____________

Протокол №______

Применяемые средства поверки (наименование, тип, зав.№):

Результаты внешнего осмотра:__________________________________________

Диапазон и змерен из: нагрузки. ксс_______________________________________от 0,1 до

Пределы погрешности нее________± (U.0I+0,01 *F), где F результат измерения усилия

Таблица 1. Протокол измерении среднеинтегральных усилий:

Номинальное значение (вес гири), кге

Результат измерения усилия. Кге

Отклонение результата измерения от номинального значения, кге

Допустимая погрешность, кге

1,0

1 00

0,00

±0,02

10,0

10,00

0,00

±0,11

20,0

20.00

-

-

50,0

5 о, оо

-

-

70,0

70,00

*

-

Поверитель      ________

(подпись)

(Фамилия И.О.)

(Дата)
