Методика поверки «Государственная система обеспечения единства измерений Счетчики электрической энергии трехфазные 8Т40х» (ИЦРМ-МП-151/2-20)

СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Методика поверки

г. Москва

2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 6

• 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

• 1.1 Настоящая методика поверки распространяется на счетчики электрической энергии трехфазные ST40x (далее также - счетчики), изготавливаемые Обществом с ограниченной ответственностью «РОКИП» (ООО «РОКИП»), и устанавливает методику их первичной и периодической поверок.

• 1.2 При проведении поверки должна обеспечиваться прослеживаемость счетчика к:

• - ГЭТ 153-2019 согласно государственной поверочной схеме, установленной ГОСТ 8.551-2013;

• - ГЭТ 88-2014 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 (далее также - Приказ № 575);

• - ГЭТ 89-2008 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053 (далее также - Приказ № 1053);

• - ГЭТ 1-2018 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 (далее также - Приказ № 1621).

• 1.3 Допускается проведение первичной поверки счетчиков при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-1-2007. Проведение выборочной первичной поверки счетчиков проводится по одноступенчатому выборочному плану для общего контрольного уровня I при приемлемом уровне качества AQL, равном 0,4, по ГОСТ Р ИСО 2859-1-2007. В зависимости от объема партии количество предоставляемых на поверку счетчиков выбирается согласно таблице 1.

Таблица 1 - Количество предоставляемых счетчиков при нормальном контроле

• 1.4 Поверка счетчиков должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 16 лет.

• 1.5 Методы, обеспечивающие реализацию методики поверки, - прямой метод измерений, метод сличения с помощью компаратора, метод непосредственного сличения, косвенный метод.

• 1.6 Основные метрологические характеристики счетчиков приведены в Приложении А.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды от плюс 20 до плюс 25 °C;

• - относительная влажность от 30 до 80 %.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию (далее также - ЭД) на поверяемый счетчик и средства поверки.

• 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

Таблица 3 - Средства поверки

Допускается применение других средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную в таблице 2.

• 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в ЭД на поверяемый счетчик и применяемые средства поверки.

Счетчик допускается к дальнейшей поверке, если:

• - внешний вид счетчика соответствует описанию типа;

• - соблюдаются требования по защите счетчика от несанкционированного вмешательства согласно описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и счетчик допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, счетчик к дальнейшей поверке не допускается.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить ЭД на поверяемый счетчик и на применяемые средства поверки;

• - выдержать счетчик в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его ЭД;

• - подготовить к работе средства поверки в соответствии с указаниями их ЭД.

• 8.2 Опробование

Опробование проводить в следующей последовательности:

• 1) Подключить счетчик к установке поверочной в соответствии с ЭД и выдержать при номинальных значениях напряжения U_H0M, силы Люм(б) и частоты/_Ном переменного тока. Время выдержки счетчика должно быть не менее 1 минуты.

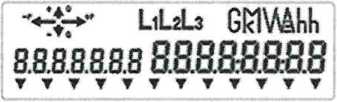

• 2) Проверить функционирование жидкокристаллического дисплея (далее - ЖКИ), органов управления и светодиодных индикаторов счетчика в соответствии с ЭД.

• 8.3 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции выполнять с помощью установки для проверки электрической безопасности GPT-79803 (далее - GPT-79803) путем подачи в течение одной минуты испытательного напряжения:

• - 4,0 кВ частотой 50 Гц между всеми цепями тока и напряжения, соединенными вместе, с одной стороны, и «землей» - с другой стороны;

• - 2,0 кВ между цепями, которые не предполагается соединять вместе во время работы.

«Землей» является проводящая пленка из фольги, охватывающая счетчик и присоединенная к плоской проводящей поверхности, на которую устанавливается цоколь счетчика. Проводящая пленка должна находиться от зажимов и отверстий для проводов на расстоянии не более 20 мм.

Счетчик допускается к дальнейшей поверке, если:

• - при опробовании ЖКИ, органы управления и светодиодные индикаторы счетчика функционируют в соответствии с ЭД,

• - во время проверки электрической прочности изоляции не произошло пробоя или поверхностного перекрытия изоляции.

Проверку идентификационных данных ПО проводить путем сличения идентификационных данных ПО, указанных в описании типа на счетчик, с идентификационными данными ПО, считанными со счетчика.

Счетчик допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

• 10.1 Проверка отсутствия самохода и проверка стартового тока

  • 10.1.1 Проверка отсутствия самохода

• 1) Подключить счетчик к установке поверочной согласно ЭД.

• 2) Подготовить к работе и включить установку поверочную, поверяемый счетчик, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) На цепи напряжения счетчика подать напряжение переменного тока, равное 115% от U_H0M, при отсутствии тока в цепи тока. Минимальный период испытания Дг, мин, должен составлять:

  At >

  С - 10⁶

  к ' тп ■ (/_ном

  . J

  *макс

  (1)

где С - коэффициент, равный 600 для счётчиков класса точности 0,5S по ГОСТ 31819.22-2012 и класса точности 1 по ГОСТ 31819.21-2012, 480-для счётчиков класса точности 2 по ГОСТ 31819.21-2012 и классов точности 1 и 2 по ГОСТ 31819.23-2012;

А: - число импульсов выходного устройства счетчика на 1 кВт ч, [имп/(кВт ч)]; т - число измерительных элементов;

U_H0M - номинальное напряжение, В;

Атаке ^- максимальный ток, А.

• 4) Время контролировать по секундомеру.

• 10.1.2 Проверка стартового тока (порога чувствительности)

Проверку стартового тока (порога чувствительности) проводить при помощи установки поверочной, устанавливая следующие параметры испытательных сигналов:

-для счётчиков класса точности 0,5S по ГОСТ 31819.22-2012: U = U_H0M; 1= 0,001/ном; cos#?= 1;

-для счётчиков класса точности 1 по ГОСТ 31819.21-2012 (непосредственного включения): U= U_H0M; 1= 0,004 7_б, cos^= Г

-для счётчиков класса точности 2 по ГОСТ 31819.21-2012 (непосредственного включения): U= U_H0M; 1= 0,0057б, cos$?= 1_;

• - для счётчиков класса точности 1 по ГОСТ 31819.21-2012 (трансформаторного включения): U= U_a0M; 1= 0,002I_H0M; cos<p= 1;

• - для счётчиков класса точности 2 по ГОСТ 31819.21-2012 (трансформаторного включения): U= и_ном; 1= 0,003 Z_H0M; cos(p= 1;

-для счётчиков класса точности 1 по ГОСТ 31819.23-2012 (непосредственного включения): U= U_H0M; 1= 0,0047_б; sin^>= 1;

-для счётчиков класса точности 2 по ГОСТ 31819.23-2012 (непосредственного включения): U- U_mM; 1= 0,005 7_б; sin$?= 1;

• - для счётчиков класса точности 1 по ГОСТ 31819.23-2012 (трансформаторного включения): U= U_H0M; 1= 0,002 Z_HOM; sin^= 1;

• - для счётчиков класса точности 2 по ГОСТ 31819.23-2012 (трансформаторного включения): U = U_H0M; 1= 0,003I_H0M; sin^>= 1.

Проверку проводить для каждого из направлений измеряемой энергии.

• 10.2 Определение относительной погрешности измерений среднеквадратических значений фазного и линейного напряжений переменного тока, среднеквадратического значения силы переменного тока

Определение относительной погрешности измерений среднеквадратических значений фазного и линейного напряжений переменного тока (далее также - напряжение переменного тока), относительной погрешности измерений среднеквадратического значения силы переменного тока (далее также - сила переменного тока) проводить в следующей последовательности:

• 1) Подключить счетчик к установке поверочной согласно ЭД.

• 2) Подготовить к работе и включить установку поверочную, поверяемый счетчик, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Установить связь между счетчиком и ПК с применением ПО «РокиПО».

• 4) Воспроизвести с помощью установки поверочной пять испытательных сигналов напряжения переменного тока, а также пять испытательных сигналов силы переменного тока при номинальном значении частоты переменного тока^юм, равном 50 Гц: от 0 до 10 %, от 20 до 30 %, от 45 до 55 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений.

• 5) Считать в ПО «РокиПО» измеренные счетчиком значения напряжения и силы переменного тока.

• 10.3 Определение абсолютной погрешности измерений коэффициента мощности cos^

Определение абсолютной погрешности измерений коэффициента мощности cos^9 проводить в следующей последовательности:

• 1) Подключить счетчик к установке поверочной согласно ЭД.

• 2) Подготовить к работе и включить установку поверочную, поверяемый счетчик, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Установить связь между счетчиком и ПК с применением ПО «РокиПО».

• 4) На выходе установки поверочной поочередно установить испытательные сигналы коэффициента мощности cos^: -1; -0,8; -0,5; 0,5; 0,8; 1 (при номинальных значениях напряжения £/„ом и силы 7_Ном(б) переменного тока, а также Дом, равной 50 Гц).

• 5) Считать в ПО «РокиПО» измеренные счетчиком значения коэффициента мощности cos^.

• 10.4 Определение абсолютной погрешности измерений коэффициента реактивной мощности tg<7?

Определение абсолютной погрешности измерений коэффициента реактивной мощности tg<7> проводить в следующей последовательности:

• 1) Подключить счетчик к установке поверочной согласно ЭД.

• 2) Подготовить к работе и включить установку поверочную, поверяемый счетчик, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Установить связь между счетчиком и ПК с применением ПО «РокиПО».

• 4) На выходе установки поверочной поочередно установить испытательные сигналы коэффициента реактивной мощности tg#>: -10; -0,5; 0,5; 10 (при номинальных значениях напряжения С7_НОМ и силы /_Ном(б) переменного тока, а также Дом, равной 50 Гц).

• 5) Считать в ПО «РокиПО» измеренные счетчиком значения коэффициента реактивной мощности tg^.

• 10.5 Определение абсолютной погрешности измерений частоты переменного тока и абсолютной погрешности измерений отклонения частоты переменного тока от номинального значения А/

Определение абсолютной погрешности измерений частоты переменного тока и абсолютной погрешности измерений отклонения частоты переменного тока от номинального значения А/проводить в следующей последовательности:

• 1) Подключить счетчик к установке поверочной согласно ЭД.

• 2) Подготовить к работе и включить установку поверочную, поверяемый счетчик, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Установить связь между счетчиком и ПК с применением ПО «РокиПО».

• 4) На выходе установки поверочной поочередно установить три испытательных сигнала частоты переменного тока при U_H0M и 7_НОм(б), согласно таблицы 4.

Таблица 4 - Испытательные сигналы для определения абсолютной погрешности измерений частоты переменного тока

• 5) Считать в ПО «РокиПО» измеренные счетчиком значения частоты переменного тока, а также значения отклонения частоты переменного тока от номинального значения.

• 10.6 Определение относительной погрешности измерений отрицательного и положительного отклонений напряжения переменного тока

Определение относительной погрешности измерений отрицательного и положительного отклонений напряжения переменного тока проводить в следующей последовательности:

• 1) Подключить счетчик к установке поверочной согласно ЭД.

• 2) Подготовить к работе и включить установку поверочную, поверяемый счетчик, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Установить связь между счетчиком и ПК с применением ПО «РокиПО».

• 4) С УППУ подать на измерительные входы поверяемого счетчика испытательные сигналы с характеристиками, приведенными в таблице 5.

Таблица 5 - Испытательные сигналы для определения относительной погрешности измерений отрицательного и положительного отклонений напряжения переменного тока

• 5) Считать в ПО «РокиПО» измеренные счетчиком значения отрицательного и положительного отклонений напряжения переменного тока.

• 10.7 Определение хода внутренних часов

Определение хода внутренних часов при помощи частотомера и оптической головки, подключенной к частотомеру, проводить в следующей последовательности:

• 1) Подключить счетчик к установке поверочной согласно ЭД.

• 2) Подготовить к работе и включить установку поверочную, поверяемый счетчик, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Подать с установки поверочной питание на счетчик.

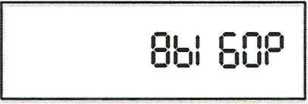

• 4) Произвести короткое нажатие на правую кнопку счетчика с длительностью не более 2 секунд, на дисплее отобразится следующая информация:



• 5) Произвести длительное нажатие на правую кнопку счетчика с продолжительностью 5 секунд, на дисплее отобразится следующая информация:



• 6) Произвести короткое нажатие на правую кнопку счетчика с длительностью не более 2-х секунд, на дисплее отобразится следующая информация:

ЧАСЫ ___________О

• 7) Произвести длительное нажатие на правую кнопку счетчика с продолжительностью 5 секунд, на дисплее отобразится следующая информация:

ЧАСЫ -----------1

• 8) В это же время светодиодный индикатор активной энергии на корпусе счетчика начнёт мигать с периодичностью 2 секунды для счетчиков модификаций ST401 и ST405 и периодичностью 1 секунда для остальных модификаций.

  ST401 и ST405

  4 Is t	4 1S .
  	....... ж

  i i i i

  остальные модификации

  iiii iiit iiii iiii

  0.5s <—►

• 9) Разместить оптический приемник напротив светодиода активной энергии на корпусе счетчика.

• 10) Настроить частотомер на подсчет интервала между двумя импульсами в секундах с точностью до 6-го знака после запятой.

• 11) Измерить интервал между двумя импульсами ДС_изм, с.

Примечание - Во время проверки точности хода часов через счётчик не должен протекать ток нагрузки во избежание генерирования паразитных импульсов от подсчёта энергии.

• 12) По завершении поверки выйти из режима проверки точности хода часов, для этого произвести длительное нажатие на правую кнопку счетчика с продолжительностью 5 секунд, на дисплее отобразится следующая информация:

В это же время светодиодный индикатор активной энергии на корпусе счетчика перестанет мигать. Произвести короткое нажатие на правую кнопку счетчика с длительностью не более 2-х секунд, на дисплее отобразится следующая информация:

Произвести длительное нажатие на правую кнопку счетчика с продолжительностью 5 секунд.

• 10.8 Определение относительной основной погрешности измерений активной, реактивной электрической энергии прямого и обратного направлений

Определение относительной основной погрешности измерений активной, реактивной электрической энергии прямого и обратного направлений проводить в следующей последовательности :

• 1) Подключить счетчик к установке поверочной согласно ЭД.

• 2) Подготовить к работе и включить установку поверочную, поверяемый счетчик, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Установить связь между счетчиком и ПК с применением ПО «РокиПО».

• 4) С установки поверочной подать на измерительные входы поверяемого счетчика испытательные сигналы с характеристиками, приведенными в таблицах 6-15 (при напряжении U_H0M, а такжеу^ом, равной 50 Гц):

Таблица 6 - Испытательные сигналы для определения относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5S (трансформаторного включения) при симметричной нагрузке

Таблица 7 - Испытательные сигналы для определения относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5S (трансформаторного включения) при однофазной нагрузке и симметрии многофазных напряжений

Таблица 8 - Испытательные сигналы для определения относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков классов точности 1 и 2 (трансформаторного включения) при симметричной нагрузке

Таблица 9 - Испытательные сигналы для определения относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков классов точности 1 и 2 (трансформаторного включения) при однофазной нагрузке и симмет-рии многофазных напряжений

Таблица 10 - Испытательные сигналы для определения относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков классов точности 1 и 2 (непосредственного включения) при симметричной нагрузке

Таблица 11  - Испытательные сигналы для определения относительной основной

погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков классов точности 1 и 2 (непосредственного включения) при однофазной нагрузке и симметрии многофазных напряжений

Таблица 12 - Испытательные сигналы для определения относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков классов точности 1 и 2 (трансформаторного включения) при симметрич-ной нагрузке

Таблица 13 - Испытательные сигналы для определения относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков классов точности 1 и 2 (трансформаторного включения) при однофазной нагрузке и симметрии многофазных напряжений

Таблица 14 - Испытательные сигналы для определения относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков классов точности 1 и 2 (непосредственного включения) при симметрич-ной нагрузке

Таблица 15 - Испытательные сигналы для определения относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков классов точности 1 и 2 (непосредственного включения) при однофазной

нагрузке и симметрии многофазных напряжений

• 4) После подачи испытательного сигнала по истечении времени, достаточного для определения погрешностей, считать с дисплея установки поверочной значения относительной основной погрешности измерений активной (реактивной) энергии прямого и обратного направлений.

• 5) Рассчитать разность между значениями погрешностей при однофазной нагрузке и при симметричной многофазной нагрузке при базовом токе Jg и коэффициенте мощности cos(р (коэффициенте simp), равном 1, для счётчиков с непосредственным включением и при номинальном токе 7_Ном и коэффициенте мощности cos ср (коэффициенте sin^), равном 1, для счётчиков с трансформаторным включением.

10.9 Определение относительной погрешности измерений активной, реактивной и полной электрической мощности

Определение относительной погрешности измерений активной, реактивной и полной электрической мощности проводить в следующей последовательности (для каждой из трех фаз, а также суммарно по всем фазам):

• 1) Подключить счетчик к установке поверочной согласно ЭД.

• 2) Подготовить к работе и включить установку поверочную, поверяемый счетчик, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Установить связь между счетчиком и ПК с применением ПО «РокиПО».

• 4) С установки поверочной подать на измерительные входы поверяемого счетчика испытательные сигналы с характеристиками, приведенными в таблицах 16-17:

Таблица 16 - Испытательные сигналы для определения относительной погрешности измерений активной и полной электрической мощности

Таблица 17 - Испытательные сигналы для определения относительной погрешности измерений реактивной электрической мощности

4) После подачи испытательного сигнала по истечении времени, достаточного для определения погрешностей, считать в ПО «РокиПО» измеренные счетчиком значения активной, реактивной, полной электрической мощности для каждой из фаз, а также суммарно по всем фазам.

• 11.1 Основные формулы, используемые при расчетах:

  • 11.1.1 Абсолютная погрешность измерений Д определяется по формуле:



(2)

где А_х - измеренное значение параметра;

Ао~ эталонное значение параметра (воспроизведенное с помощью установки поверочной).

• 11.1.2 Относительная погрешность измерений 6, %, определяется по формуле:

А_х — ?1q

6 = ——- ■ 100                           (3)

Л)

где А_х — измеренное значение параметра;

Ао~ эталонное значение параметра (воспроизведенное с помощью установки поверочной).

• 11.2 Определение относительной погрешности измерений среднеквадратических значений фазного и линейного напряжений переменного тока, среднеквадратического значения силы переменного тока

  • 11.2.1 Относительную погрешность измерений среднеквадратических значений фазного и линейного напряжений переменного тока рассчитать по формуле (3).

  • 11.2.2 Относительную погрешность измерений среднеквадратических значений силы переменного тока рассчитать по формуле (3).

• 11.3 Определение абсолютной погрешности измерений коэффициента мощности cos^

Абсолютную погрешность измерений коэффициента мощности cos 49 рассчитать по формуле (2).

• 11.4 Определение абсолютной погрешности измерений коэффициента реактивной мощности tg$9

Абсолютную погрешность измерений коэффициента реактивной мощности tg^ рассчитать по формуле (2).

• 11.5 Определение абсолютной погрешности измерений частоты переменного тока и абсолютной погрешности измерений отклонения частоты переменного тока от номинального значения А/

  • 11.5.1 Абсолютную погрешность измерений частоты переменного тока рассчитать по формуле (2).

  • 11.5.2 Абсолютной погрешности измерений отклонения частоты переменного тока от номинального значения А/, Гц, рассчитать по формуле:

/откл.изм (/воспр.уст. 50 )

где /откл.изм ^- отклонение частоты переменного тока от номинального значения, измеренное счетчиком, Гц;

/воспр.уст. ^_ значение частоты переменного тока, воспроизведенное с установки поверочной, Гц.

• 11.6 Определение относительной погрешности измерений отрицательного и положительного отклонений напряжения переменного тока

Относительную погрешность измерений отрицательного и положительного отклонений напряжения переменного тока рассчитать по формуле (3).

• 11.7 Определение относительной погрешности измерений активной, реактивной и полной электрической мощности

Относительную погрешность измерений активной, реактивной и полной электрической мощности рассчитать по формуле (3).

Счетчик подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если:

• - при проверке по п. 10.1.1 за время испытания, рассчитанное по формуле (3), регистрируется не более одного импульса;

• - при проверке по п. 10.1.2 счетчик начинает и продолжает регистрировать показания активной и реактивной электрической энергии;

• - при проверке по п. 10.7 выполняется следующее условие:

  ^изм

  ад

  • 86400 < 0,5

  (5)

где АС_зад - заданный интервал между двумя импульсами, с.

• - погрешности, определенные по п.п. 11.2-11.7, не превышаю пределов, указанных в таблице А. 1 Приложения А;

• - при проверке по п. 10.8, полученные значения относительной основной погрешности измерений активной (реактивной) электрической энергии прямого и обратного направлений, не превышают пределов, приведенных в таблицах 6 - 15, а разности между значениями погрешностей при однофазной нагрузке и при симметричной многофазной нагрузке не превышают пределов:

• - для счетчиков активной электрической энергии классов точности 1 и 2 по п. 8.1 ГОСТ 31819.21-2012;

• - для счетчиков активной электрической энергии класса точности 0,5S по п. 8.1 ГОСТ 31819.22-2012;

- для счетчиков реактивной электрической энергии классов точности 1 и 2 по п. 8.1 ГОСТ 31819.23-2012.

При невыполнении любого из вышеперечисленных условий (когда счетчик не подтверждает соответствие метрологическим требованиям), поверку счетчика прекращают, результаты поверки признают отрицательными.

• 12.1 Результаты поверки счетчика подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 12.2 В целях предотвращения доступа к узлам настройки (регулировки) счетчика в местах пломбирования от несанкционированного доступа, указанных в описании типа, по завершении поверки устанавливают пломбы, содержащие изображение знака поверки.

• 12.3 По заявлению владельца счетчика или лица, представившего его на поверку, положительные результаты поверки (когда счетчик подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на счетчик знака поверки, и (или) внесением в паспорт счетчика записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 12.4 По заявлению владельца счетчика или лица, представившего его на поверку, отрицательные результаты поверки (когда счетчик не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт счетчика соответствующей записи.

• 12.5 Протоколы поверки счетчика оформляются по произвольной форме.



  П. Е. Леоненко

ПРИЛОЖЕНИЕ А

Основные метрологические характеристики счетчиков

Таблица А.1 - Основные метрологические характеристики

20
