СОГЛАСОВАНО ный директор прогресс-М»

//А.С. Никитин

» февраля 2021 г.

Государственная система обеспечения единства измерений

Системы измерений перемещения тел вращения «RF627»

МЕТОДИКА ПОВЕРКИ МП АПМ 02-21

г. Москва.

2021 г.

1 Общие положения

Настоящая методика поверки распространяется на системы измерений перемещения тел вращения «RF627», зав. №1, №2 (далее - системы), производства АО «НИКИЭТ», Россия и устанавливает методику их первичной и периодической поверки.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений к следующим государственным первичным эталонам:

ГЭТ2-2021 - ГПЭ единицы длины - метра.

Интервал между поверками - 1 год.

  • 2 Перечень операций поверки средств измерений

При проведении поверки средств измерений (далее - поверка) должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

№ п/п

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодичес кой поверке

1

Внешний осмотр средства измерений

7

Да

Да

2

Подготовка к поверке и опробование средства измерений

8

Да

Да

3

Проверка программного обеспечения средства измерений

9

Да

Да

4

Определение метрологических характеристик

10

-

-

4.1

Определение   диапазона и   абсолютной

погрешности      измерений      линейных

перемещений объекта

10.1

Да

Да

3 Требования к условиям проведения поверки

При проведении поверки должны соблюдаться, следующие условия измерений:

- температура окружающей среды, °C                               от +15 до +35

4 Требования к специалистам, осуществляющим поверку

К проведению поверки допускаются лица, изучившие эксплуатационную документацию на аппаратуру и средства поверки, и аттестованные в качестве поверителя средств измерений в установленном порядке.

  • 5 Метрологические и технические требованиям к средствам поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2 - Средства поверки

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7

Эталоны не применяются

8

10.1

Рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от Г10‘9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;

Вспомогательные средства измерений: Сфера калибровочная 0 (50 ±10) мм;

Плита поверочная из твердокаменных пород размерами 1600x1000 мм, КТО (per. №2907-81);

Угольник поверочный 90°, УШ-3-630, (per. № 666-10).

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

6 Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно руководству по эксплуатации на средства измерений и испытательное оборудование, правилам по технике безопасности, действующим на месте проведения испытаний.

7 Внешний осмотр средства измерений

При внешнем осмотре должно быть установлено соответствие системы следующим требованиям:

  • - отсутствие механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики системы;

  • - наличие маркировки и комплектности, необходимой для проведения измерений, согласно требованиям эксплуатационной документации на системы.

Если хотя бы одно из перечисленных требований не выполняется, систему признают непригодной к применению, дальнейшие операции поверки не производят.

8 Подготовка к поверке и опробование средства измерений

  • 8.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на эталонные средства измерений;

  • - систему и средства поверки привести в рабочее состояние в соответствии с эксплуатационной документацией.

  • 8.2 При опробовании должно быть установлено соответствие системы следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов системы;

  • - правильность взаимодействия с комплектом принадлежностей;

  • - работоспособность всех функциональных режимов.

9 Проверка программного обеспечения средства измерений

Проверку идентификационных данных программного обеспечения (далее - ПО) проводить следующим образом:

  • -  для идентификации встроенного микропрограммного обеспечения «firmware» необходимо запустить ПО «SIPTV» и перейти на вкладку «Параметры и настройки». Версия МПО будет отображаться в окне «Info» в строке «firmware versions»;

  • - версия ПО «SIPTV» отображается в верхней части главного окна программы

Идентификационные данные ПО должны соответствовать данным приведенным в таблице 3.

Таблица 3

Идентификационные данные(признаки)

Значение

Идентификационное наименование ПО

firmware

SIPTV

Номер версии (идентификационный номер ПО), не ниже

20.2.4

1.0

  • 10 Определение метрологических характеристик средства измерений

10.1 Определение диапазона и абсолютной погрешности измерений линейных перемещений

Диапазон и абсолютная погрешность измерений линейных перемещений объекта определяются на поверочной плите размером не менее 1000x600 мм путём перемещения сферы калибровочной (далее - сферы). Величина перемещения задаётся с использованием мер длины концевых плоскопараллельных (далее - КМД).

Измерения проводить в следующей последовательности:

- Установить систему измерения перемещения тел вращения «RF627» на поверочную плиту в соответствии со схемой на рисунке 1 и закрепить при помощи струбцины;

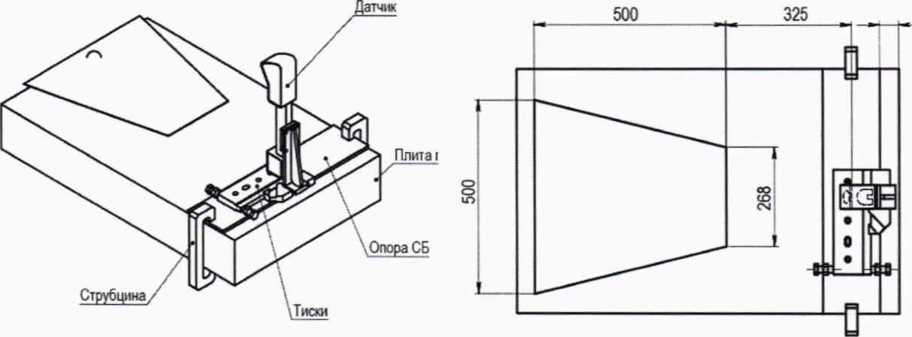

Рисунок 1 - Схема установки и разметки измерительной области системы.

Нанести на плиту разметку, соответствующую измерительной области системы;

Собрать систему в соответствии с требованиями руководства по эксплуатации. Включить систему, дать прогреться лазеру в течение 20 минут;

Запустить на управляющем ПК программное обеспечение SIPTV;

Установить на плиту сферу калибровочную. Установить высоту сферы так, чтобы излучение лазера системы формировалось в средней трети сферы;

Установить сферу на ближнюю к системе границу измерительной области по линии измерения №1 в соответствии со схемой проведения измерений, приведённой на рисунке 2;

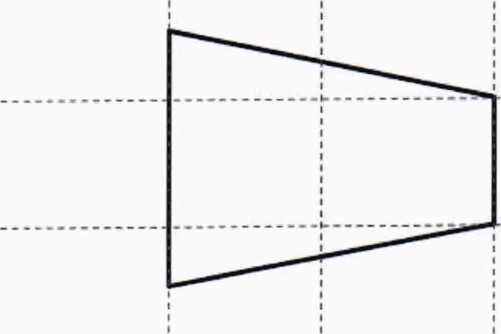

Рисунок 2 - Схема проведения измерений

- Обнулить показания системы;

Переместить сферу по линии измерения №1 в сторону дальней границы измерительной области. Перемещение задаётся с использованием КМД. Для реализации прямолинейного перемещения сферы по линии измерений необходимо использовать угольник поверочный 90°, УШ-3-630. Записать показание перемещения Lij в протокол. По каждой линии провести не менее 5 измерений, равномерно расположенных в диапазоне измерений, включая точки, соответствующие началу и концу измерительной области.

Повторить измерения не менее 5 раз, вычислить среднее значение Ljcp. в каждой точке; Выполнить аналогичные измерения по линиям 2-5.

11. Подтверждение соответствия средства измерений метрологическим требованиям

  • 11.1 Абсолютная погрешность измерений линейных перемещений определяется по формуле:

L»cp- среднее значение перемещения сферы:

КМД:

LueficTB- действительное значение перемещение сферы, равное номинальному значению

А - абсолютная погрешность измерений линейных перемещений.

Значение диапазона и абсолютной погрешности измерений линейных перемещений не должно превышать значений, указанных в Приложении А к настоящей методике поверки.

12 Оформление результатов поверки

  • 12.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту разделов 7-10 настоящей методики поверки.

  • 12.2 Сведения о результатах поверки средств измерений в целях подтверждения поверки должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений.

  • 12.3 При положительных результатах поверки система признается пригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдается свидетельство о поверке установленной формы. Нанесение знака поверки на средство измерений не предусмотрено.

  • 12.4 При отрицательных результатах поверки, система признается непригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдаётся извещение о непригодности установленной формы с указанием основных причин.

J

Руководитель отдела                                /'г'х.

ООО «Автопрогресс - М»                          /  /                 К.А. Ревин

Приложение А

(Обязательное)

Метрологические характеристики

Таблица А.1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений линейных перемещений объекта мм

от 0 до 500

Пределы допускаемой абсолютной погрешности измерений линейных перемещений объекта (при доверительной вероятности 0,95) по осям X, У, мм:

  • - при перемещении объекта от 0 до 150 мм включительно

  • - при перемещении объекта свыше 150 мм до 500 мм

±1

±2

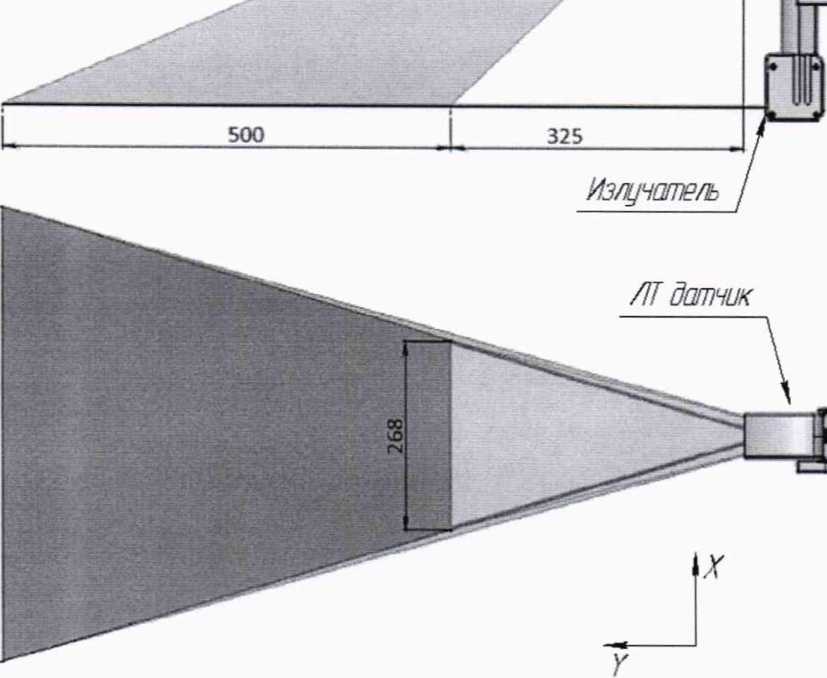

!) объект сканирования должен находиться в измерительной области системы, являющейся её полем зрения. Схема измерительной области приведена на рисунке 1. Значения указаны в миллиметрах.

ОВъектиб

о ’

Рисунок 1 - Измерительная область системы

6
