Методика поверки «антенны биконические измерительные НБА-02М» (НБА-02М-2021 МП)

Методика поверки

Тип документа

антенны биконические измерительные НБА-02М

Наименование

НБА-02М-2021 МП

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерений Антенны биконические измерительные НБА-02М

Методика поверки

НБА-02М-2021 МП

р.п. Менделеево

2021 г.

Содержание 1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки (далее — МП) устанавливает методы и средства первичной и периодической поверок антенн биконических измерительных НБА-02М (далее - антенны НБА-02М), изготавливаемых обществом с ограниченной ответственностью «Научно-производственное предприятие НИФРИТ» (ООО «НПП НИФРИТ»), г. Москва, г. Зеленоград.

  • 1.2 Первичной поверке подлежат антенны НБА-02М до ввода их в эксплуатацию и выходящие из ремонта.

Периодической поверке подлежат антенны НБА-02М, находящиеся в эксплуатации и на хранении.

  • 1.3 Интервал между поверками 1 (один) год.

  • 1.4 При проведении поверки обеспечена прослеживаемость результатов измерений по государственным поверочным схемам по ГОСТ Р 8.805-2012 и ГОСТ 8.574-2000.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении поверки антенн НБА-02М должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

МП

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

7

да

да

Подготовка к поверке и опробование средства измерений

8

да

да

Определение метрологических характеристик средства измерений

9

Определение КСВН

9.1

да

да

Определение погрешности коэффициента калибровки

9.2

да

да

  • 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
  • 3.1 При проведении поверки антенн НБА-02М должны применяться средства поверки, которые приведены в таблице 2.

Таблица 2

Пункт

МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

9.1

Анализатор электрических цепей векторный/анализатор спектра ZVL3, диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения | Sn | и | S221 при значениях |Sn| и | S221 от 0 до минус 15 дБ ±0,4 дБ

9.2

Рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц РЭНЭМП-10Г/300М (далее - рабочий эталон РЭНЭМП-ЮГ/ЗООМ) по ГОСТ Р 8.805-2012, диапазон воспроизведения напряженности электрического поля от 0,25 до 2,5 В-м-1, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля ±4,5 % в диапазоне частот от 10 Гц до 30 МГц и ±12,0 % в диапазоне частот от 30 МГц до 300 МГц

Продолжение таблицы 1

Пункт

МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

9.2

Рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (далее - рабочий эталон РЭИА-2) по ГОСТ Р 8.574-2000, диапазон частот от 0,3 до 40 ГГц: диапазон измерений коэффициента усиления от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ

9.2

Рулетка измерительная металлическая two COMP 5 m, класс точности 2

  • 3.2 Допускается использовать аналогичные средства поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны, поверены и иметь сведения в Федеральном информационном фонде по обеспечению единства измерений.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 Поверка должна осуществляться лицами со средним или высшим техническим образованием, аттестованными в качестве поверителей в области радиотехнических измерений в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом ПНРМ.464653.010 РЭ «Антенна биконическая измерительная НБА-02М. Руководство по эксплуатации» (далее - ПНРМ.464653.010 РЭ).

5 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1 При проведении поверки необходимо соблюдать требования безопасности, регламентируемые действующими правилами по охране труда при эксплуатации электроустановок, действующим санитарно-эпидемиологическими правилами и нормативами при работе с СВЧ излучением, а также требования безопасности, приведёнными в эксплуатационной документации на антенну НБА-02М и средства поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.

  • 5.3 Сборку измерительной схемы и подключение измерительных приборов разрешается производить только при выключенном питании.

  • 5.4 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от 15 до 25 °C;

  • - относительная влажность окружающего воздуха от 30 до 80 %;

  • - атмосферное давление от 630 до 800 мм рт. ст.

7 ВНЕШНИЙ ОСМОТР
  • 7.1 Внешний осмотр антенны НБА-02 проводить визуально, без разборки составных частей. При этом проверить:

  • - комплектность, маркировку и наличие пломбировки (наклейки);

  • - отсутствие видимых механических повреждений составных элементов антенны НБА-02М, влияющих на ее нормальную работу;

  • - чистоту и отсутствие видимых повреждений выходного ВЧ разъема и разъема для подключения устройства зарядного;

  • - состояние лакокрасочных покрытий и четкость маркировок.

  • 7.2 Проверку комплектности антенны НБА-02М проводить сличением действительной комплектности с данными, приведенными в п. 4.1 документа ПНРМ.464653.010 ФО «Антенна биконическая измерительная НБА-02М. Формуляр» (далее - ПНРМ.464653.010 ФО).

  • 7.3 Проверку маркирования и пломбирования (наклейки) производить путем внешнего осмотра и сличением с данными, приведенными в разделе 14 ПНРМ.464653.010 РЭ.

  • 7.4 Результаты внешнего осмотра считать положительными, если:

  • - комплектность соответствует п.4.1 ПНРМ.464653.010 ФО;

  • - маркировка и пломбировка (наклейка) соответствует разделу 14 ПНРМ.464653.010 РЭ;

  • - фирменная наклейка цела;

  • - выходной ВЧ разъем и разъем для подключения устройства зарядного целые и чистые;

  • - отсутствуют видимые механические повреждения составных элементов антенны НБА-02М.

В противном случае результат внешнего осмотра считать отрицательным и последующие операции поверки не проводить.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Подготовка к поверке

    • 8.1.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в ПНРМ.464653.010 РЭ и в руководствах по эксплуатации применяемых средств поверки.

8.2 Опробование
  • 8.2.1 Установить антенну НБА-02М на треногу (штатив)

  • 8.2.2 Подключить кабель соединительный НКСЗ-11-11-3000 (далее - кабель СВЧ), входящий в комплект поставки, к выходному разъему.

  • 8.2.3 Разместить кабель СВЧ относительно антенны НБА-02М так, чтобы максимально уменьшить его влияние на результаты измерений.

  • 8.2.4 Включить тумблер подачи питания, наблюдать загорание светодиодного индикатора - зеленый мигающий свет (рисунок 1).

В случае, когда одновременно с зеленым светодиодным индикатором загорится красный (рисунок 1), необходимо провести заряд аккумуляторной батареи в соответствии с п. 8.2.5.

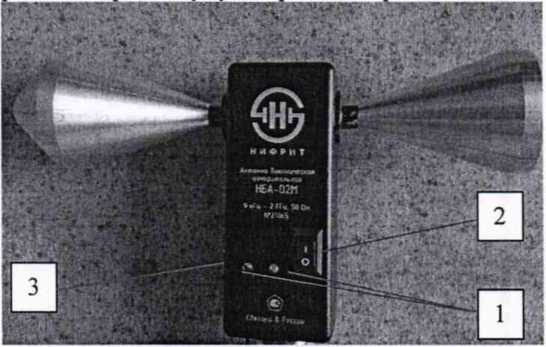

  • 1 - индикатор включения (выключения) питания, индикатор разрядки аккумуляторной батареи;

  • 2 - включатель (выключатель) питания;

  • 3 - разъем для подключения устройства зарядного

Рисунок 1

  • 8.2.5 Заряд аккумуляторной батареи осуществляется следующим образом. К разъему для подключения зарядного устройства подключить внешнее зарядное устройство (рисунок 1).

Время заряда контролируется светодиодными индикаторами зарядного устройства в соответствии с руководством по эксплуатации на устройство зарядное.

  • 8.2.6 Результаты опробования считать положительными, если:

  • - антенна НБА-02М установлена на треногу (штатив);

  • - кабель СВЧ присоединен к выходному разъему антенны НБА-02М;

  • - при включении питания (аккумуляторная батарея заряжена) горит только мигающий зеленый индикатор.

В противном случае результат опробования считать отрицательным и последующие операции поверки не проводить.

  • 9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

9.1 Определение КСВН
  • 9.1.1 Определение КСВН проводить по выходу антенны НБА-02М относительно волнового сопротивления 50 Ом.

  • 9.1.2 Измерение КСВН антенны НБА-02 проводить с применением анализатора цепей векторного ZVL3 в соответствии с руководством по его эксплуатации «R&S®ZVL Vector Network Analyzer Operating Manual».

  • 9.1.3 Измерения проводить в режиме панорамного обзора на частотах /: 9, 10, 20, 50, 100, 200, 500 кГц; 1, 2, 5, 10, 20, 30, 50 МГц и на частотах от 100 до 2000 МГц с шагом 100 МГц.

При измерении КСВН антенну НБА-02М ориентировать в сторону^ свободную от отражающих предметов и на удалении от них не менее 3 м.

  • 9.1.4 Подключить антенну НБА-02М с помощью кабеля из состава рабочего эталона РЭИА-2 к анализатору цепей векторному ZVL3, в соответствии с руководством по его эксплуатации «R&S®ZVL Vector Network Analyzer Operating Manual» провести измерение КСВН -

zz/,

1XcmU •

Результаты измерений зафиксировать в рабочем журнале.

  • 9.1.5 Результаты поверки считать положительными, если измеренное значение антенны НБА-02М в диапазоне частот от 0,009 до 2000 МГц не более 2,5.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

9.2 Определение погрешности коэффициента калибровки
  • 9.2.1 Определить коэффициент калибровки поверяемой антенны НБА-02М на частотах 9, 10, 20, 50, 100, 200, 500 кГц; 1, 2, 5, 10, 20, 30, 50 МГц и на частотах /: от 100 до

2000 МГц с шагом 100 МГц;

  • 9.2.2 Измерения для определения коэффициента калибровки поверяемой антенны НБА-02М на частотах /: от 300 до 2000 МГц, проводить с использованием рабочего эталона РЭИА-2.

Измерения проводить в помещении размерами (6><6) м с высотой потолка не менее 4 м. В зоне измерений не допускается нахождение предметов, имеющих отражающие металлические поверхности.

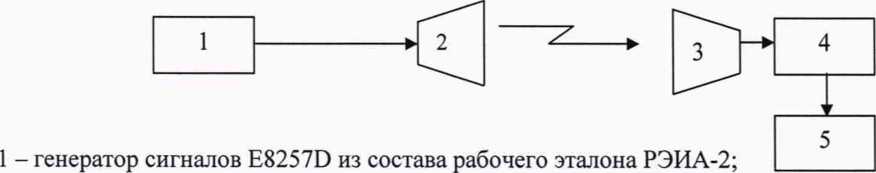

  • 9.2.3 Для проведения испытаний собрать схему измерений, приведенную на рисунке 1.

    • 2 - излучатель из состава рабочего эталона РЭИА-2;

    • 3 - поверяемая антенна НБА-02М;

    • 4 - преобразователь измерительный NRP-Z55 из состава рабочего эталона РЭИА-2;

    • 5 - блок измерительный NRP из состава рабочего эталона РЭИА-2

Рисунок 1

  • 9.2.4 В качестве излучателя использовать антенны из состава рабочего эталона РЭИА-2. Излучатель устанавливать в горизонтальной поляризации и ориентировать таким образом, чтобы направление распространения электромагнитной волны было параллельно оси устройства передвижения антенн из состава рабочего эталона РЭИА-2 (далее - УПА) и направлено вдоль УПА.

Поверяемую антенну НБА-02М устанавливать так, что бы ручка антенны была перпендикулярна силовым линиям электрического поля и параллельна силовым линиям магнитного поля, расстояние d от центра ее биконического симметричного вибратора до апертуры излучателя было равным 100 см.

Расстояние d контролировать с помощью рулетки измерительной.

  • 9.2.5 Приборы и излучающие модули располагаются в безэховой камере БЭК-1 рабочего эталона РЭИА-2.

  • 9.2.6 Подключить излучатель к выходному разъему генератора сигналов E8257D.

  • 9.2.7 Поверяемую антенну НБА-02М установить на треногу так, чтобы расстояние d от центра ее биконического симметричного вибратора до апертуры излучателя было равным 100 см.

Расстояние d контролировать с помощью рулетки измерительной.

Включить тумблер подачи питания. Контролировать загорание зеленого светодиодного индикатора (зеленого мигающего).

Подключить кабелем из состава рабочего эталона РЭИА-2 преобразователь измерительный NRP-Z55 (далее - NRP-Z55) из состава рабочего эталона РЭИА-2 к поверяемой антенне НБА-02М.

  • 9.2.8 Установить на генераторе сигналов E8257D частоту измерений / = 0,3 ГГц.

Подать с генератора сигналов E8257D СВЧ мощность, при которой значение НЭП в месте расположения поверяемой антенны НБА-02М было равным от 0,5 до 1,0 В м-1 (от 114,0 до 120,0 дБ (мкВ-м-1)).

Добиться с помощью устройства поворотного из состава рабочего эталона РЭИА-2 максимального значения выходного сигнала с поверяемой антенны НБА-02М по показаниям дисплея на блоке измерительном NRP.

Произвести отсчет £/{•, дБ (1 мкВ), на выходе антенны НБА-02М. Зафиксировать результат отсчета в рабочем журнале.

Выключить СВЧ мощность на генераторе сигналов E8257D.

  • 9.2.9 Выполнить операции п. 9.2.8, устанавливая на генераторе сигналов E8257D последовательно значения частот /, приведенных п.п. 9.2.1, 9.2.2.

  • 9.2.10 Вычислить (для всех частот /) значение коэффициента калибровки поверяемой антенны НБА-02М , дБ (1 м’1), по формуле (2):

(1)

где Е$ - эталонное значение НЭП на частоте /, дБ (1 мкВ-м'1);

- значение на выходе антенны НБА-02М на частоте /, дБ (1 мкВ).

Результаты вычислений зафиксировать в рабочем журнале.

  • 9.2.11 Для определения коэффициента калибровки поверяемой антенны НБА-02М на частотах /: от 0,009 до 300 МГц, использовать рабочий эталон РЭНЭМП- 10Г/300М.

  • 9.2.12 Поместить поверяемую антенну НБА-02 в рабочую зону рабочего эталона РЭНЭМП- ЮГ/ЗООМ (ручка антенны перпендикулярна силовым линиям электрического поля и параллельна силовым линиям магнитного поля).

Установить в соответствии с руководством по эксплуатации рабочего эталона РЭНЭМП-10Г/300М значение НЭП Eq , равное от 0,5 до 1,0 Вм 1 (от 114,0 до 120,0 дБ (мкВ-м1)), частотой /=0,009 МГц.

  • 9.2.13 Подключить кабелем из состава рабочего эталона РЭНЭМП- 10Г/300М приемник измерительный ESPI3 (далее - ESPI3) к поверяемой антенне НБА-02М.

Настроить ESPI3 на частоту 0,009 МГц и измерить напряжение UfA‘, дБ (1 мкВ), на его входе.

Результат измерений зафиксировать в рабочем журнале.

  • 9.2.14 Вычислить значение коэффициента калибровки КА , дБ (1 м~])], по формуле (2):

K*=E'‘-U%,                              (2)

где Eq - напряженность электрического поля в месте расположения испытуемой антенны НБА-02, дБ (1 мкВ-м-1).

- напряжение на входе приемника измерительного ESPI3, дБ (1 мкВ).

Результаты вычислений зафиксировать в рабочем журнале.

  • 9.2.15 Выполнить п.п. 9.2.12 - 9.2.14, последовательно устанавливая НЭП в рабочей зоне рабочего эталона РЭНЭМП- 10Г/300М ЭП Eq , равную от 0,5 до 1,0 В-м-1 (от 114,0 до 120,0 дБ (мкВ-м-1)) частотой /: 10, 20, 50, 100, 200, 500 кГц; 1, 2, 5, 10, 20, 30, 50, 100, 200 МГц.

  • 9.2.16 Рассчитать (для всех частот /) значения погрешности коэффициента калибровки д£(, дБ, поверяемой антенны НБА-02М по формуле (3):

    (3)

где К# - значения коэффициента калибровки, записанные в ПНРМ.464653.010 ФО, дБ (1 лГ1);

- значения коэффициента калибровки антенны НБА-02М, полученные в ходе поЕер-ки, дБ (1 лГ').

Результат вычислений зафиксировать в рабочем журнале.

  • 9.2.17 Результаты поверки считать положительными, если в диапазоне частот от 0,009 до 2000 МГц включительно, значения д£ находятся в пределах ±2,0 дБ.

В противном случае результаты поверки считать отрицательными.

10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 10.1 Антенна НБА-02М соответствует метрологическим требованиям, если в ходе поверки все результаты положительные.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 11.1 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

  • 11.2 При положительных результатах поверки по заявлению владельца антенны НБА-02М, или лица, предъявившего его на поверку, на антенну НБА-02М наносится знак поверки, и (или) выдается свидетельство о поверке, и (или) в формуляр антенны НБА-02М вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

  • 11.3 Антенна НБА-02М, имеющая отрицательные результаты поверки, в обращение не допускается и на нее выдается извещение о непригодности к применению с указанием причин

непригодности.
