Методика поверки «СЧЕТЧИК-РЕГИСТРАТОР ИМПУЛЬСНЫЙ PULSE PLC» (КУРС.411734.001 МП)

УТВЕРЖДАЮ

И.о. директора

А. А. Данилов

2017 г.

КУРС.411734.001 МП

Настоящая методика поверки распространяется на счетчик-регистратор импульсный Pulse PLC, предназначенный для подсчета импульсов, поступающих на его входы от приборов учета электрической энергии и других энергоресурсов, имеющих импульсный выход.

Межповерочный интервал 4 года.

При первичной и периодической поверке счетчика-регистратора Pulse PLC выполняются операции, указанные в таблице 1.

Таблица 1

2. Средства поверки

• 2.1. При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

• 2.2. Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3. Все средства поверки должны быть поверены.

К проведению поверки допускается персонал, соответствующий требованиям пунктов 44, 45 Приказа Министерства экономического развития РФ от 30 мая 2014 г. № 326 «Об утверждении критериев аккредитации, перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации, и перечня документов в области стандартизации, соблюдение требований которых заявителями, аккредитованными лицами обеспечивает их соответствие критериям аккредитации», изучивший настоящую методику поверки и эксплуатационную документацию на счетчик-регистратор Pulse PLC.

При проведении поверки должны соблюдаться все требования безопасности в соответствии с ГОСТ 12.3.019-80.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от 15 до 25 °C;

• - относительная влажность воздуха от 30 до 80%;

• - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);

• - напряжение питающей сети от 198 до 242 В;

• - частота питающей сети от 49,5 до 50,5 Гц.

• 6.1. Поверитель должен изучить руководства по эксплуатации (РЭ) на счетчика-регистратора Pulse PLC и используемые средства поверки.

• 6.2. Используемые средства поверки должны быть заземлены и выдержаны во включенном состоянии в течение времени, указанного в РЭ.

• 7.  Проведение поверки

При проведении внешнего осмотра проверяются:

• - чистота и механическая исправность разъемов и гнезд;

• - отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции;

• - комплектность счетчика-регистратора Pulse PLC согласно РЭ.

Проверьте идентификационный номер программы конфигуратора Pulse PLC Tools.exe и идентификационный номер программы микроконтроллера Pulse PLC на соответствие приведенным в описании типа согласно п. 5.2.1 РЭ.

Для проверки цифрового идентификатора программы Pulse PLC Tools.exe используйте любую программу, дающую хеш-сумму файла Pulse PLC Tools.exe по алгоритму MD5.

Результаты проверки считаются положительными, если идентификационные данные соответствуют приведенным в описании типа.

Проведите опробование работы счетчика-регистратора Pulse PLC для оценки его исправности в следующей последовательности.

Подключите счетчик Pulse PLC к сети питания 220 В согласно пункту 4.3.1 РЭ.

Подключите счетчик Pulse PLC к персональному компьютеру (ПК) согласно пункту

• 4.3.3 РЭ.

Установите на ПК программу Pulse PLC Tools.exe и осуществите настройку подключения Pulse PLC к ПК согласно пункту 4.4.1 РЭ.

ветствие заявителя, аккредитованного лица критериям аккредитации, и перечня документов в области стандартизации, соблюдение требований которых заявителями, аккредитованными лицами обеспечивает их соответствие критериям аккредитации», изучивший настоящую методику поверки и эксплуатационную документацию на счетчик-регистратор Pulse PLC.

При проведении поверки должны соблюдаться все требования безопасности в соответствии с ГОСТ 12.3.019-80.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от 15 до 25 °C;

• - относительная влажность воздуха от 30 до 80%;

• - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);

• - напряжение питающей сети от 198 до 242 В;

• - частота питающей сети от 49,5 до 50,5 Гц.

• 6.1. Поверитель должен изучить руководства по эксплуатации (РЭ) на счетчика-регистратора Pulse PLC и используемые средства поверки.

• 6.2. Используемые средства поверки должны быть заземлены и выдержаны во включенном состоянии в течение времени, указанного в РЭ.

• 7.  Проведение поверки

При проведении внешнего осмотра проверяются:

• - чистота и механическая исправность разъемов и гнезд;

• - отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции;

• - комплектность счетчика-регистратора Pulse PLC согласно РЭ.

Проверьте идентификационный номер программы конфигуратора Pulse PLC Tools.exe и идентификационный номер программы микроконтроллера Pulse PLC на соответствие приведенным в описании типа согласно п. 5.2.1 РЭ.

Для проверки цифрового идентификатора программы Pulse PLC Tools.exe используйте любую программу, дающую хеш-сумму файла Pulse PLC Tools.exe по алгоритму MD5.

Результаты проверки считаются положительными, если идентификационные данные соответствуют приведенным в описании типа.

Проведите опробование работы счетчика-регистратора Pulse PLC для оценки его исправности в следующей последовательности.

Подключите счетчик Pulse PLC к сети питания 220 В согласно пункту 4.3.1 РЭ.

Подключите счетчик Pulse PLC к персональному компьютеру (ПК) согласно пункту

• 4.3.3 РЭ.

Установите на ПК программу Pulse PLC Tools.exe и осуществите настройку подключения Pulse PLC к ПК согласно пункту 4.4.1 РЭ.

Проверьте связь программы Pulse PLC Tools.exe с поверяемым счетчиком Pulse PLC, установив его в режим работы «счетчик» согласно пункту 5.3 РЭ. Проверьте ввод данных из счетчика согласно пункту 5.2 РЭ.

Результаты проверки считаются положительными, если при нажатии кнопки «Чтение» в окне программы Pulse PLC Tools.exe в полях данных для Входа 1 и Входа 2 отображаются значения в соответствии с описанием в пункте 5.3 РЭ и равные введенным в счетчик при настройке его на режим работы «счетчик».

Определение метрологических характеристик производится в следующей последовательности.

Настройте генератор на выдачу последовательности прямоугольных импульсов в режиме ручного запуска со следующими параметрами:

нижний уровень напряжения О В, верхний уровень напряжения 5 В, частота следования импульсов 100 Гц, длительность импульса 5 мс, количество импульсов в посылке 50000.

Настройте частотомер на режим счета импульсов, выдаваемых генератором.

Подключите генератор и частотомер к импульсным входам Pulse PLC в соответствии с рисунком 1.

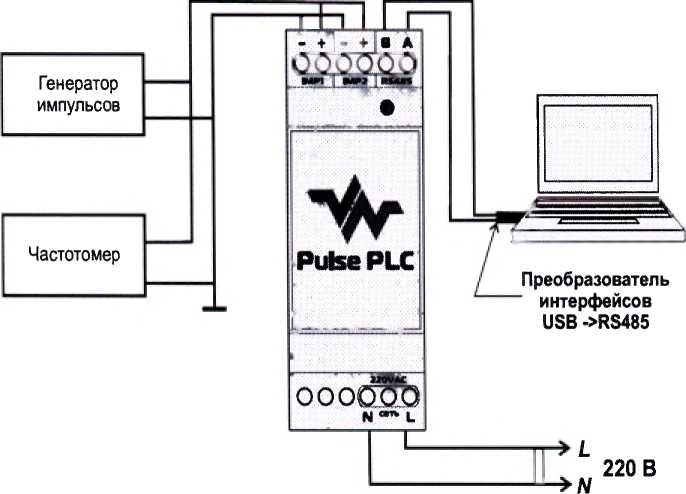

Рисунок 1 - Схема проверки Pulse PLC в режиме работы «счетчик»

Настройте Pulse PLC на режим работы «счетчик» согласно пункту 5.3 РЭ, включив Вход 1 и Вход 2, задав для каждого Входа передаточное число равным 500 и показания равными 0.

Сбросьте показания частотомера в ноль. Запустите генератор на воспроизведение последовательности импульсов.

После воспроизведения генератором заданного количества импульсов (точное количество выданных импульсов контролируйте по частотомеру) нажмите кнопку «Чтение» в окне программы Pulse PLC Tools.exe. В поле Показания для каждого Входа должно отобразиться число 100 000. Значение показаний счетчика в поле Показания после подачи на импульсные входы Pulse PLC определенного количества импульсов и нажатия кнопки «Чтение» определяется формулой: где ПС - показания счетчика; int() - функция, возвращающая целую часть аргумента; КИ - полное количество импульсов, поступившее на импульсные входы счетчика после установки показаний в ноль; ПЧ - передаточное число, записанное в счетчик.

Проверьте показания счетчика для значений передаточного числа 10, 80,460, 1120.

Для каждого передаточного числа подайте количество импульсов 50000, 100000, 150000.

При записи в Pulse PLC нового значения передаточного числа показания счетчика установите в ноль.

Расчетные показания счетчика вычисляются по формуле (1).

Результаты проверки занесите в таблицу 1.

Таблица 1 - Результаты проверки Pulse PLC в режиме работы «Счетчик»

Результаты проверки считаются положительными, если показания счетчика для Входа 1 и Входа 2 совпадают с расчетными.

Для проверки Pulse PLC в режиме работы «концентратор» требуется второй прибор Pulse PLC, настроенный на режим работы «счетчик». Соберите схему на рисунке 2. Оба прибора должны быть подключены к одной фазе 220 В.

Настройте проверяемый прибор на режим работы «концентратор» в соответствии с п. 5.4 РЭ.

Подайте на Pulse PLC, работающий в режиме «счетчик», 50000 импульсов, чтобы его показания были отличными от нуля. Зафиксируйте эти показания с помощью программы Pulse PLC Tools.exe, подключившись к данному прибору временно через интерфейс RS485.

Счетчик

Концетратор

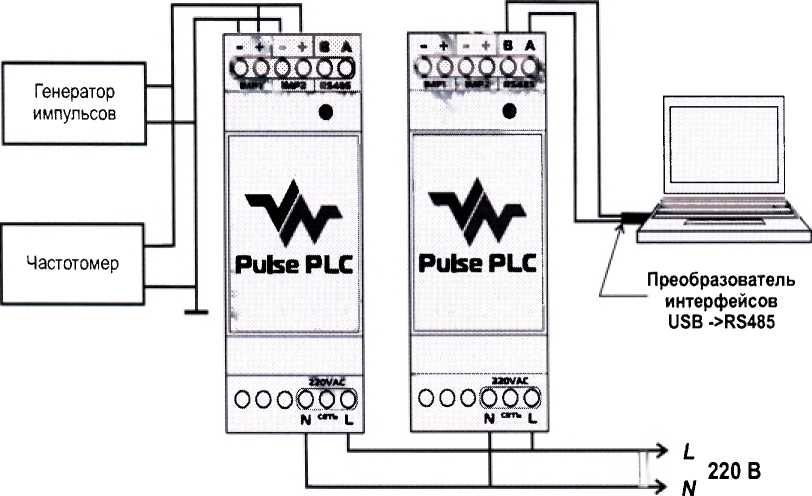

Рисунок 2 - Схема проверки Pulse PLC в режиме работы «Концентратор»

Настройте Pulse PLC, работающий в режиме «концентратор», на опрос счетчиков-регистраторов по интерфейсу PLC в соответствии с п. 5.5 РЭ. Заполните таблицу в программе Pulse PLC Tools.exe перед записью ее в концентратор в соответствии с рисунком 3, указав в поле Адрес сетевые адреса счетчиков в Pulse PLC, работающего в режиме «счетчик» (на рисунке 3 адреса указаны для примера).

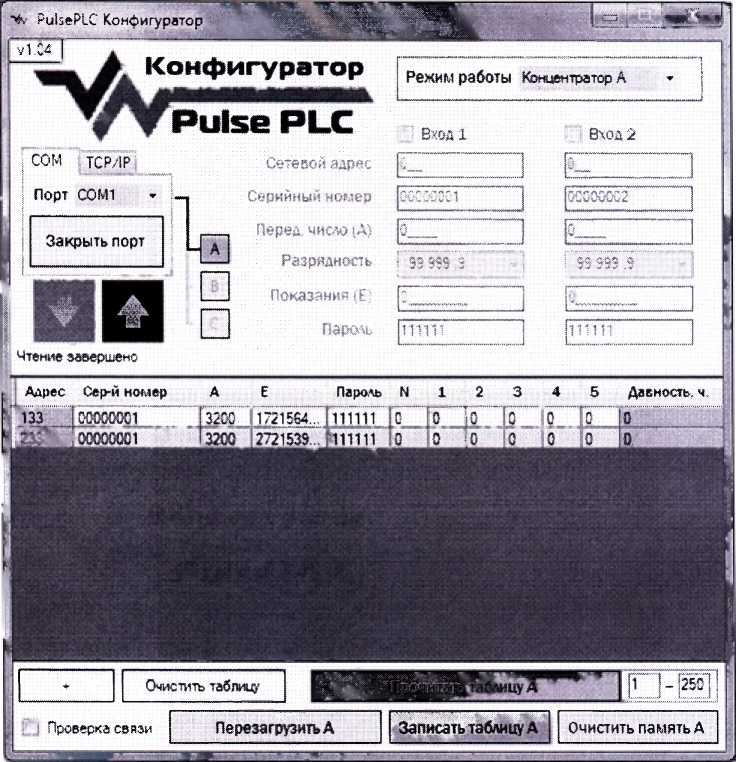

Рисунок 3 - Запись таблицы концентратора

Нажмите последовательно кнопки «Очистить таблицу», «Записать таблицу», «Прочитать таблицу».

Результаты проверки считаются положительными, если в поле Е таблицы отобразятся показания счетчиков Pulse PLC, работающего в режиме «счетчик».

Результаты поверки, заносят в протокол, рекомендуемая форма которого приведена в Приложении А.

При положительных результатах поверки знак поверки в виде наклейки наносится на боковую поверхность корпуса прибора в соответствии с рисунком, приведенном в описании типа.

При отрицательных результатах поверки оформляется извещение о непригодности к применению по форме приложения 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

Приложение А

Форма протокола поверки Счетчика-регистратора импульсного «Pulse PLC» (рекомендуемая)

Протокол поверки №____________

Дата проведения поверки ________________________________________________

Место проведения поверки ___________________________________________________

Наименование и тип поверяемого СИ ______________________________________

Заводской номер       _______________________________________________________

Методика поверки ______________________________________________________

Условия проведения поверки

Температура воздуха, ⁰ С             ___________

Относительная влажность воздуха, % ___________

Атмосферное давление, кПа          __________

Напряжение сети, В                 __________

Частота сети, Гц                      ____________

Средства поверки и их метрологические характеристики :

Поверка

• 1. Внешний осмотр

Заключение____________

• 2. Проверка идентификационных данных программы конфигуратора Pulse PLC Tools.exe

Заключение_____________

• 3. Опробование

Заключение____________

• 4. Проверка Pulse PLC в режиме работы «Счетчик».

  Передаточное число	Количество поданных импульсов	Расчетные показания счетчика	Показания счетчика (Вход 1)	Показания счетчика (Вход 2)

Заключение____________

• 5. Проверка Pulse PLC в режиме работы «Концентратор»

  Показания Pulse PLC, работающего в режиме «Счетчик»	Показания Pulse PLC, работающего в режиме «Концентратор»

Заключение____________

Поверитель________________
