Методика поверки «ГЕНЕРАТОР СИГНАЛОВ ВЫСОКОЧАСТОТНЫЙ Г4-154» (МП 3.260.015)

ГЕНЕРАТОР СИГНАЛОВ ВЫСОКОЧАСТОТНЫЙ Г4-154

МЕТОДИКА ПОВЕРКИ

3.260.015

• 12.2. Условия поверки и подготовка к ней.

• 12.2.1. При проведении операций поверки должны соблюдаться следующие условия:

• 1) температура окружающей среды, °C (К) 20±5 (293±5);

• 2) относительная влажность воздуха, %    .   ..    . 65± 15;

• 3) атмосферное давление, кПа (мм рт. ст.) 100±4 (750±30);

• 4) напряжение питающей сети (220±4,4) В частотой (50±0,5) Гц и содержанием гармоник до 5%.

• 12.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе «Подготовка к работе» ТО.

12.3. Проведение поверки.

• 12.3.1. При проведении внешнего осмотра должны быть проверены все требования по п. 7.2 ТО.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 12.3.2. Опробование работы прибора производится по п. 10 ТО «Порядок работы» для оценки его исправности. Неисправные приборы бракуются и направляются в ремонт.

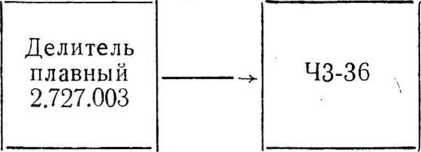

• 12.3.3. Определение основной погрешности -установки частоты проверяется с помощью частотомера 43-36 по схеме, приведенной на рис. 11.

Схема проверки основной погрешности установки частоты.

кабель

4.851.081-9

Рис. 11.

Измерения производят не менее чем на пяти частотах диапазона, включая частоты 100,0 кГц и 50 МГц с выхода 1 — 12V, 50&.

С помощью ручки установки- плавного делителя или ручки установки выходного напряжения прибора подбирают уровень сигнала, подводимого на вход частотомера 43-36, обеспечивающего его нормальную работу.

Величина основной погрешности 6f в процентах вычисляется по формуле (12.1):

_{5{ =} .Л-Ьзм ,₁₀₀₎          (12.1)-

.                   ' _п >                  ^изм

где f _н — номинальное значение частоты, установленное по отсчетному устройству прибора;

f изм • — измеренное значение частоты.

Таблица 15

Результаты испытании считаются удовлетворительными, если величина -df не превышает 0,01 %.

• 12.3.4. Определение нестабильности частоты производится по схеме рис. 11..

Измерения производят на одной любой частоте после 5 мин. самопрогрева прибора (после включения) путный интервал времени.

Нестабильность частоты вычисляют по формуле

f — f"

__ ¹ изм ¹ изм if                X              5

где Г изм . — наибольшая измеренная частота за 15 мин.; f"_M3M • — наименьшая измеренная частота за 15 мин.; f_H— номинальное значение частоты, установленное по отсчетному устройству прибора.

Результаты испытаний считаются удовлетворительными, если величина не превышает ± 1 • 10“⁵.

• 12.3.5. Определение основной погрешности установки опорного уровня выходного напряжения и значений напряжений 1ч-12 В определяется по схеме, изображенной на рис. 12.

С помощью органов ручной’установки выходного напряжения устанавливаются значения 1,00 В; 5,00 В; 12,00 В.

Измерения производят не менее чем на пяти частотах диапазона, включая крайние 100,0 кГц и 50,00 МГц.

Погрешность установки опорного значения напряжения 6_0П и значения напряжений от 5 до 12 В вычисляются по формуле (12.3). Погрешность установки напряжения от 1 до 5 В вычисляется по формуле (12.3'): •

8_ОИ=20 lg ?т^-(12.3);    8'_оп=20 lg (1^U|IOM7^U11.³») ,  (12.3')

где U _ном — номинальное значение напряжения, установленное по отсчетному устройству, В;

U_H3M — измеренное значение выходного напряжения, В.

Результаты испытаний считаются удовлетворительными, если погрешность установки соответствует требованиям п. 3.7.

12.3.5а. Определение величины выходного напряжения на конце кабеля с высоковольтным переходом производится по схеме, изображенной на рис. 12а.

Измерения производятся на частотах:

• — 0,1 и 3,0 МГц с переходом 2.236.005-02;

• — 10 МГц с переходом 2.236.005;

• — 20 МГц с переходом 2.236.005-01.

С помощью органов ручного управления установить' по отсчетному устройству прибора выходное напряжение 1,00 В, контролируя при этом величину . напряжения U_min на выходе высоковольтного перехода вольтметром В7-15. Затем ручкой УСТАНОВКА плавно увеличить напряжение на выходе генератора по отсчетному устройству прибора до 12,0 В. Измерить напряжение на выходе высоковольтного перехода U_max , которое должно быть не менее 100 В (для диапазона 0,2—0,9 МГц не менее 90 В).

При этом отношение U_max /U_min. должно быть не менее 8.

Для измерения напряжения на высоковольтном переходе необходимо-использовать делитель напряжения ДН-106.

• 12.3.6. Определение нестабильности выходного напряжения осуществляется по схеме, изображенной на рис. 13.

С помощью органов ручной установки выходного напряжения по отсчетному устройству прибора устанавливается значение 5,0 В частотой 50 МГц. С помощью плавного делителя выставляют максимальный уровень сигнала, обеспечивающего нормальную работу В7-22А. После самопрогрева испытуемого прибора в течение 30 мин. отмечают показания прибора В7-22А в течение 15-минутного интервала времени.

Нестабильность выходного напряжения в процентах вычисляется по формуле (12.3) и в децибелах по формуле (12.3'): g_U;=Umax-U_m|_n^_{00|% (123)}.

U_min

8U'=2O        , дБ, (12.3')

^min

где U_max — максимальное значение напряжения, измеренное вольтметром В7-22А;

Umin минимальное значение напряжения, измеренное вольтметром В7-22А.

Далее прибор перестраивается на другую величину выходного напряжения —12 В и после дополнительного самопрогрева в течение 5 мин. измеряют нестабильность выходного напряжения.

Результаты измерений считаются удовлетворительными, если величина 6U (&U') не превышает 1% (±0,1 дБ).

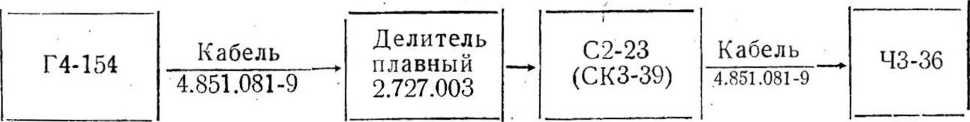

• 12.3.7. Определение частоты модулирующего сигнала в режиме внутренней AM измеряется на любой одной несущей частоте по схеме, изображенной на рис. 14.

Схема измерения частоты модулирующего сигнала в режиме внутренней AM.

Рис. 14.

Результаты измерений считаются удовлетворительными, если измеренное значение частоты равно 1000 Гц±1,0%.

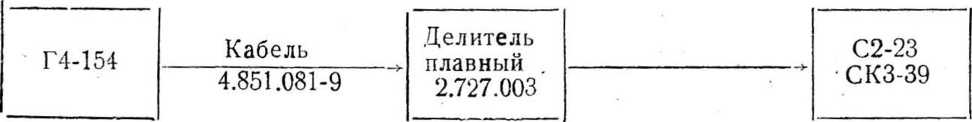

• 12.3.8. Определение максимального значения и основной погрешности установки коэффициента модуляции осуществляется по схеме, приведенной на рис. 15.

  Схема определения основной погрешности установки коэффициента модуляции.



  Рис. 15.

Измерения производятся на любых трех частотах диапазона, включая' крайние 100 кГц и 50 МГц, в режиме внутренней амплитудной модуляции при установленных значениях коэффициента модуляции 10%, 30%, 80%.

Величина ДМ в процентах подсчитывается, по формуле (12.4):

Д м = м_Н0М -   :₂-   %,                 (12.4)

где М_ном. — номинальное значение коэффициента модуляции, %;

М_в — измеренное   значение коэффициента   модуляции

«вверх», %;

М_н — измеренное  значение-   коэффициента   модуляции

«вниз», %.

При определении максимального значения коэффициента модуляции проверяется возможность установки коэффициента модуляции, измеренного прибором С2-23, не менее 90%.           * • *

Результаты испытаний считаются удовлетворительными, если величина ДМ не превышает ±10%, а максимальный коэффициент модуляции не менее 90%.

• 12.3.9. Определение содержания гармоник несущей частоты производится с помощью анализаторов спектра С4-25 (в диапазоне частот до 10 МГц) и С4-27 (в диапазоне частот свыше 10 МГц) по схеме, изображенной на рис. 16.                ,

Схема измерения коэффициента гармоник.

Рис. 16.          ‘        -

Измерения производятся не менее чем на пяти частотах диапазона, включая 100 кГц и 50 МГц при выходном напряжении 12,0 В. ’

Результаты изйеренйй считаются удовлетворительными, если уровень любой из гармоник не превышает минус 25 дБ.

.12.4. Оформление результатов.поверки.            .  .  „

12.4.1. Результаты поверки заносятся в протоколы, форма которых приведена в прилбжёнйи'З: '             ‘

12.4.2: Результаты пбвёркй оформляют¹ путем, записи йли^; от- ; метки, результатов^1,пОвёрки-в' .порядке, 'установленном мётрологй- , ческой службой, осуществляющей поверку. /'• •   ^{; /}

/ ‘ 12.4.3г Запрещается .выпуск в обращение ’ и применение приборов, ^прошедших? поверку с’ отрицательным.результатом,.
