Методика поверки «ГСОЕИ. Системы измерительные с фото- видеофиксацией «АВРОРА»» (4278-001-34576421-2019 ΜΠ)

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе ФГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерений

Системы измерительные с фото- видеофиксацией «АВРОРА»

Методика поверки

4278-001-34576421-2019 МП

СОДЕРЖАНИЕ

• 1 Операции поверки

• 2 Операции поверки

• 3. Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

8 Оформление результатов поверки

• 1.1. Настоящая методика распространяется на Системы измерительные с фотовидеофиксацией «АВРОРА» (далее по тексту - Системы), изготавливаемые ООО «НИЭС» г. Санкт-Петербург, ООО «РОСТ-Групп» г. Ижевск и устанавливает объем и методы первичной, периодической поверок.

Интервал между поверками - два года.

• 2.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.

• 2.2. Допускается возможность проводить поверку для меньшего числа измеряемых величин.

• 2.3. Допускается проводить операции по пунктам 8.1, 8.2, 8.3.1, 8.3.2 в лабораторных условиях.

• 2.4. Внеочередная поверка, обусловленная ремонтом Системы, проводится в объеме первичной поверки.

• 2.5. При наличии функции измерения скорости движения ТС на контролируемом участке дороги, внеочередная поверка, обусловленная изменением местоположения Системы, проводится в объеме первичной поверки.

Таблица 1

• 3.1. При проведении поверки должны применяться основные средства поверки, указанные в таблице 2.

• 3.2. Применяемые при поверке средства измерений должны быть поверены, исправны и иметь свидетельства о поверке.

• 3.3. Допускается применение других средств измерений, обеспечивающих проведение измерений с требуемой точностью.

Таблица 2

• 4.1. К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование, практический опыт и квалификацию поверителя в области радиотехнических измерений.

• 5.1. Во время подготовки к поверке и при ее проведении необходимо соблюдать правила техники безопасности и производственной санитарии в электронной промышленности, правила техники безопасности при эксплуатации электроустановок и требования, установленные технической документацией на используемые при поверке основные и вспомогательные средства поверки.

При проведении поверки должны соблюдаться следующие условия:

• 6.1. Поверка в лабораторных условиях:

• - температура окружающего воздуха от плюс 10°С до плюс 35°C,

• - относительная влажность от 20 до 80 %;

• 6.2. Поверка на месте эксплуатации Системы:

• - температура окружающего воздуха от минус 50 °C до плюс 60 °C,

• - относительная влажность до 95 %;

• 7.1. Поверитель должен изучить Руководство по эксплуатации Системы и Руководства по эксплуатации используемых средств поверки.

• 8.1. Внешний осмотр

  • 8.1.1. При проведении внешнего осмотра должно быть установлено соответствие Системы следующим требованиям:

• - комплектность Системы должна соответствовать комплектности, указанной в формуляре;

• - на корпусах компонентов Системы должны быть нанесены маркировка и заводской номер, пломбировка должна быть в целостности.

• - компоненты Системы не должны иметь механических повреждений, влияющих на их работу.

• 8.1.2. Результаты поверки по данному пункту считать положительными, если обеспечивается выполнение всех перечисленных в пункте требований.

• 8.2. Идентификация программного обеспечения

  • 8.2.1. Проверить соответствия заявленных идентификационных данных (идентификационное наименование, номер версии, цифровой идентификатор) программного обеспечения (ПО) системы в соответствии с руководством по эксплуатации Системы.

  • 8.2.2. Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.

Таблица 3

• 8.3. Определение метрологических характеристик

  • 8.3.1. Определение абсолютной погрешности определения текущего значения времени в национальной шкале координированного времени UTC(SU)

    • 8.3.1.1. Включить и настроить, при необходимости, Систему согласно руководству по эксплуатации.

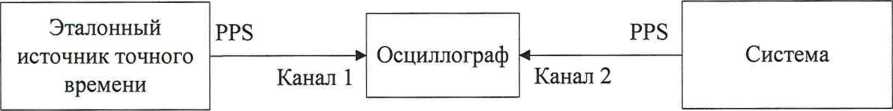

    • 8.3.1.2. Подключить эталонный источник опорного сигнала (NV08C-CSM-DR) и Систему к осциллографу, согласно схеме, приведенной на рисунке 1.



Рисунок 1 Схема подключения

• 8.3.1.3. Установить на осциллографе следующие настройки:

• - коэффициент развертки 25 нс/дел;

• - синхронизация по переднему фронту;

• - уровень синхронизации 50 %;

• - 1 (первый) канал синхронизации.

• 8.3.1.4. Включить и подготовить эталонный источник точного времени (УКУС-ПИ 02ДМ), а также внешнее цифровое табло отображения времени согласно их ЭД.

• 8.3.1.5. Установить следующие режимы работы эталонного источника точного времени:

• - приём сигналов ГНСС - только ГЛОНАСС;

• - опорная шкала времени - UTC(SU);

• - часовая зона - в соответствии с часовой зоной проведения измерений.

• 8.3.1.6. Разместить цифровое табло отображения времени эталонного источника точного времени (внешнее цифровое табло отображения времени, подключённое к источнику точного времени) в зоне контроля Системы и убедиться в четкости его изображения.

• 8.3.1.7. Произвести не менее 10 фотофиксаций цифрового табло отображения времени. При этом Система присвоит каждому кадру значение измеренного времени.

• 8.3.1.8. На осциллографе провести не менее 10 измерений.

• 8.3.1.9. Измеренное значение на осциллографе, с учетом задержек в кабеле, соответствует абсолютной погрешности синхронизации шкалы времени системы относительно национальной шкалы координированного времени UTC(SU) ATj.

• 8.3.1.10. Определить значение абсолютной погрешности определения текущего значения времени в национальной шкале координированного времени UTC(SU) на кадре для каждого измерения по формуле (1):

(1)

где T_Kj - значение времени, присвоенное i-му кадру СИ.

т_Э£ - значение времени на цифровом табло отображения времени эталонного источника точного времени на i-м кадре.

• 8.3.1.11. Результаты поверки считать положительными, если значения абсолютной погрешности определения текущего значения времени в национальной шкале координированного времени UTC(SU) для всех измерений находятся в пределах ±100 нс и значение абсолютной погрешности определения текущего значения времени в национальной шкале координированного времени UTC(SU) на кадре для всех измерений для видеодатчиков ВДС-01 и измерительно-регистрирующих модулей ИРМ-01, ИРМ-01П находится в пределах ±1 мс и для видеодатчиков ВДС-02, ВДП-01 и измерительно-регистрирующих модулей ИРМ-02, ИРМ-02П находится в пределах ±1 с.

• 8.3.2. Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения Системы в плане в статическом режиме при геометрическом факторе PDOP не более 3

  • 8.3.2.1. Подключить имитатор сигналов ГНСС к системе согласно рисунку 2.

  • 8.3.2.2. Подготовить и запустить сценарий имитации с параметрами, представленными в таблице 4 без формируемых сигналов функциональных дополнений.

  • 8.3.2.3.

    Имитатор _РЧ1 сигналов О*

    »>-е Ant Система

Таблица 4

Рисунок 2

• 8.3.2.4. Провести измерения и запись координат системой согласно руководству по эксплуатации на систему.

• 8.3.2.5. Выбрать из измерений координат не менее 1000 с геометрическим фактором PDOP не более 3.

• 8.3.2.6. Рассчитать абсолютную погрешность определения широты по формуле (2):

— Вуй B_oi,

где / — эпоха измерений;

В_И1 — измеренная широта системой, град.;

B_oi — опорная широта, град.

• 8.3.2.7. Рассчитать абсолютную погрешность определения долготы по формуле (3):

8.3.2.14. Результаты поверки считать положительными, если значения абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения системы в плане в статическом режиме при геометрическом факторе PDOP не более 3 находятся в пределах ±5 м в автономном режиме и в пределах ±1,5 м с использованием дифференциального режима SBAS.

• 8.3.3. Определение абсолютной погрешности измерения скорости движения ТС на контролируемом участке дороги.

  • 8.3.3.1. Определение погрешности измерений скорости на контролируемом участке дороги проводится сравнением значения скорости измеренной Системой и значения скорости с эталонного навигационного приемника.

  • 8.3.3.2. Подключить эталонный навигационный приемник к персональному компьютеру с установленным программным обеспечением для записи данных в файл с эталонного навигационного приемника, и разместить их в автомобиле.

  • 8.3.3.3. Установить частоту выдачи данных эталонным навигационным приемником (темп решения) 10 Гц. Начать запись данных с эталонного навигационного приемника.

  • 8.3.3.4. Проехать на автомобиле контролируемый участок дороги не менее 3 раз с разными скоростями, при этом две скорости должны быть минимально и максимально возможными на данном участке дороги.

  • 8.3.3.5. Рекомендуется выбирать минимально и максимально возможные скорости движения автомобиля основываясь, в первую очередь, на обеспечении безопасности участников движения на контролируемом участке дороги во время поверки.

  • 8.3.3.6. Остановить запись данных с эталонного навигационного приемника.

  • 8.3.3.7. По данным с системы определить время фиксации автомобиля на въезде и выезде с контролируемого участка дороги для всех проездов.

  • 8.3.3.8. Выбрать из записанных данных с эталонного навигационного приемника данные, соответствующие интервалам времени нахождения автомобиля на контролируемом участке дороги для всех проездов.

  • 8.3.3.9. Определить эталонную скорость движения автомобиля на контролируемом участке дороги по данным с эталонного навигационного приемника по формуле (11):



(И)

где I7_3i ^_ значение скорости на контролируемом участке дороги по данным с эталонного навигационного приемника для z-ro проезда, выраженное в км/ч;

Vj(i) - значение мгновенной скорости по данным с эталонного навигационного приемника для z-го проезда, выраженное в км/ч;

N - количество значений мгновенной скорости по данным с эталонного навигационного приемника для z-ro проезда.

• 8.3.3.10.

• 8.3.3.11. Рассчитать значение абсолютной погрешности измерений скорости на контролируемом участке дороги по формуле (12):

(12)

где К - значение скорости на контролируемом участке дороги, измеренное Системой для z-ro проезда, выраженное в км/ч;

• 8.3.3.12. Результаты поверки считать положительными, если абсолютная погрешности измерений скорости движения ТС на контролируемом участке для скорости до 100 км/ч находятся в пределах ±1 км/ч, от 100 до 255 км/ч включительно находятся в пределах ±2 км/ч, свыше 255 км/ч находятся в пределах ±3 км/ч.

• 9.1. На системы, прошедшие поверку с положительными результатами, выдается свидетельство о поверке установленной формы.

• 9.2. При отрицательных результатах поверки система к применению не допускается, свидетельство о поверке аннулируется и на него выдается извещение о непригодности.



  Е.В. Рак

Заместитель начальника НИО-10-начальник НИЦ ФГУП ВНИИФТРИ

10
