Государственная система обеспечения единства измерений Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux)

МЕТОДИКА ПОВЕРКИ

МП 2550-0311-2018

Руководитель отдела скорости и расхода воздушного и водного потоков ФГУП «ВНИИМ им. Д.И. Менделеева»

К.В. Попов

Санкт-Петербург

2018

Настоящая методика поверки распространяется на Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux) (далее-расходомеры), выпускаемые по технической документации фирмы "GREEN INSTRUMENT СО.,LIMITED", Китай, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 4 года.

1 Операции поверки

1.1 При проведении поверки выполняются операции в соответствии с таблицей 1. Таблица 1

Наименование операции

Номер пункта документа при поверке

Внешний осмотр

5.1

Опробование

Подтверждение соответствия программного обеспечения (ПО)

5.2 и 5.2.1

Определение относительной погрешности при измерении скорости, объема и объемного расхода жидкости, проверка диапазона измерений.

5.3

1.2. При отрицательных результатах одной из операций поверка прекращается.

2 Средства поверки и вспомогательное оборудование
  • 2.1 При проведении поверки применяются нижеперечисленные средства поверки и вспомогательное оборудование:

  • - рабочий эталон 3-го разряда в соответствии в соответствии с приказом Госстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не менее, чем у поверяемого расходомера с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого расходомера);

  • - барометр цифровой БАММ-1, диапазон измерений от 800 до 1060 гПа, пределы допускаемой основной погрешности ± 0,20 кПа;

  • - гигрометр психрометрический ВИТ-2, диапазоны измерений: температуры от плюс 16 до плюс 40 °C, цена деления 0,2 °C; влажность от 20 до 90 %;

  • 2.2 Средства поверки должны иметь действующие свидетельства о поверке.

Примечание: допускается применять аналогичные средства поверки, обеспечивающие запас по погрешности 1:3.

Требования безопасности
  • 3.1 При проведении поверки соблюдают требования, определяемые:

-межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ Р М-016 РД 153-34.0-03.150-2000 (с изменениями 2003 г-);

  • - правилами технической эксплуатации электроустановок потребителей;

  • - требованиями безопасности при эксплуатации Установок и применяемых средств поверки, приведенными в эксплуатационной документации.

  • 3.2 При поверке необходимо соблюдать требования ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности».

  • 3.3 К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже III согласно «Правилам техники безопасности при эксплуатации электроустановок потребителей», изучившие руководство по эксплуатации (РЭ) и правила пользования средствами поверки. Поверитель должен пройти инструктаж по технике безопасности и противопожарной безопасности, в том числе и на рабочем месте.

4 Условия поверки и подготовка к ней
  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                          от 15 до 25;

  • - относительная влажность, %                                     от 30 до 80;

  • - атмосферное давление, кПа                                      от 84 до 106

  • 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - подготавливают к работе расходомер согласно РЭ;

  • - подготавливают эталонные СИ согласно эксплуатационной документации на них;

  • - обеспечивают соблюдение требований безопасности соответствующего раздела руководства по эксплуатации на поверочное оборудование;

  • - подключают выход поверяемого расходомера к соответствующему входу эталонной установки;

  • - считывание значений погрешности производится с дисплея эталонной установки.

5 Проведение поверки
  • 5.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие расходомера следующим требованиям:

  • - комплектность должна соответствовать РЭ на данную модификацию расходомера;

  • - расходомер не должен иметь механических повреждений и следов вскрытия;

  • - органы управления (переключатели, кнопки) должны работать без заеданий.

  • 5.2 Опробование.

При опробовании расходомера устанавливается его работоспособность в соответствии с эксплуатационной документацией на него.

Включите расходомер. Задайте в измерительном участке эталонной установки несколько значений расхода.

Убедитесь, что значения среднего расхода жидкости на табло эталонной установки изменяется вслед за изменением расхода.

  • 5.2.1 Подтверждение соответствия программного обеспечения (ПО).

Идентификация ПО осуществляется проверкой его идентификационных данных. Идентификация осуществляется по номеру версии. Номер версии встроенного ПО выводится на дисплей расходомера.

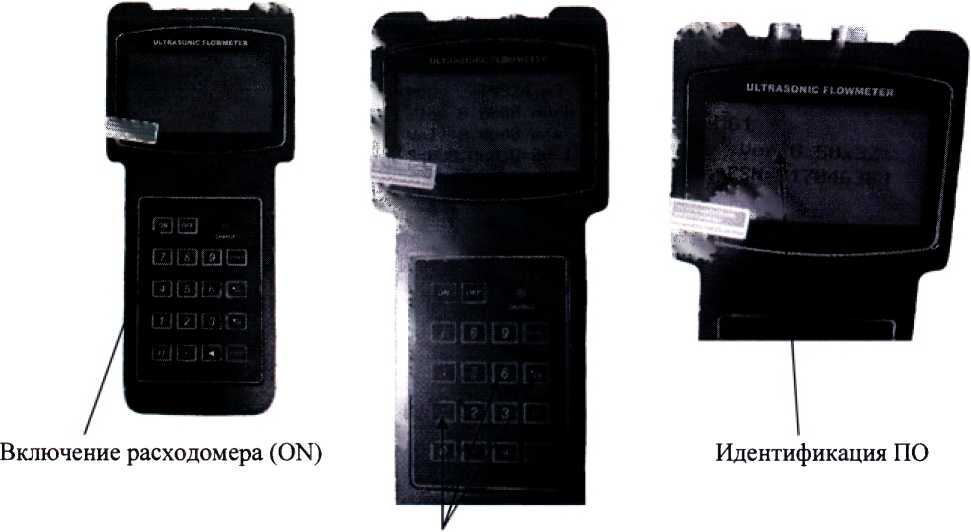

  • 5.2.1.1 Идентификация ПО расходомеров выводятся на ЖК-индикатор расходомера в окне меню №61.

Нажатие последовательно М+, 6,1.

Идентификационные данные встроенного ПО должны соответствовать приведенным в Таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значения

SLS-700P

SLS-700F

Наименование ПО

SUDT AccessPort (встроенное ПО)

SUDT AccessPort (встроенное ПО)

Номер версии (идентификационный номер) ПО

Не ниже 8.50x32

Не ниже 18.56

5.3 Определение относительной погрешности при измерении скорости, объема и объемного расхода жидкости, проверка диапазона измерений

В соответствии с Руководством по эксплуатации эталонной установки, задают 5 значений расхода, равномерно распределенных между Qmin и Qmax (соответствует верхнему и нижнему пределам диапазона измерений скорости). При невозможности проведения поверки при расходе Qmax допускается проведение поверки при расходе не менее 0,3 Qmax.

Значение относительной погрешности измерений скорости, объема и объемного расхода определяют по формуле

V - V

3V --М00 %,

' к,                          (1)

где Vi и V3i - значения объема жидкости по показаниям поверяемого расходомера и эталонной установки, соответственно, м3.

Результаты поверки считают положительными, если полученные значения относительной погрешности при измерении объема жидкости в каждой поверочной точке не превышают следующих значений:

Таблица 3

Пределы допускаемой относительной погрешности при измерении скорости потока V, объемного расхода и объема, %: -в диапазоне скорости от 0,5 м/с до Умакс включительно

-в диапазоне скорости свыше Умин до 0,5 м/с

±1

±0,5/У

Все результаты поверочных операций заносятся в протокол, оформленный в форме, рекомендованной в приложении А.

6 Оформление результатов поверки
  • 6.1 Положительные результаты первичной поверки оформляют записью в паспорте (раздел «Свидетельство о приемке»), заверенной поверителем и удостоверенной оттиском клейма.

  • 6.2 Положительные результаты поверки оформляют записью в паспорте, заверенной поверителем и удостоверенной знаком поверки, или выдают свидетельство о поверке по форме, установленной Приказом Минпромторга РФ от 02.07.2015  №  1815

"Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке"

  • 6.3 При отрицательных результатах поверки расходомер бракуют с выдачей извещения о непригодности с указанием причин непригодности.

Приложение А

ПРОТОКОЛ (рекомендованная форма)

Расходомер-счетчик ультразвуковой Стримлюкс (Streamlux)

исполнения__________

Зав. номер__________

Принадлежит___________________

Методика поверки МП 2550-0311-2018 утверждена ФГУП «ВНИИМ им. Д.И. Менделеева» «09» апреля 2018 г.

Условия поверки:

  • - температура окружающего воздуха, °C _______

  • - относительная влажность, %           _______

  • - атмосферное давление, кПа             _______

Средства поверки:_____________________________________

Номер версии встроенного ПО_____________

ПО (соответствует/не соответствует)

Определение относительной погрешности при измерении объема и объемного расхода

измер.

v3,

м3

V, м3

8V,

%

Допуск,

%

1

2

3

4

5

Расходомер-счетчик _________________зав. номер______________

к эксплуатации годен (негоден)

Дата поверки "____" ___________20___г.

Поверитель_______________________/____________________/

(подпись)            (Ф.И.О.)

6
