Методика поверки «ГСОЕИ. ВИХРЕВОЙ ЭЛЕКТРОМАГНИТНЫЙ ПРЕОБРАЗОВАТЕЛЬ РАСХОДА ВЭПС-Т(И)» (ППБ.407131.003 МП)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ВНИИМС)

Государственная система обеспечения единства измерений.

ВИХРЕВОЙ ЭЛЕКТРОМАГНИТНЫЙ ПРЕОБРАЗОВАТЕЛЬ РАСХОДА ВЭПС-Т(И)

МЕТОДИКА ПОВЕРКИ

ППБ.407131.003 МП

г. Москва 2000г.

СОДЕРЖАНИЕ

Настоящий документ распространяется на вихревой электромагнитный преобразователь расхода ВЭПС-Т(И) ТУ.407131.003.29524304-2000, (в дальнейшем - преобразователь) и устанавливает порядок его первичной и периодической поверок.

Межповерочный интервал - не более 4 лет.

• 1.1 Объем и № пункта методики поверки приведены в табл.1.1.

Таблица 1.1

• 1.2 Определение основных относительных погрешностей преобразователей проводят одним из следующих способов:

• проливной (при первичной и периодической поверках);

• беспроливной ( при периодической поверке);

• 1.3 При проведении поверки применяют средства, указанные в табл.1.2.

Таблица 1.2

Примечание Допускается использование Других средств измерений и испытательного оборудования с характеристиками не хуже указанных в табл.1.2.

• 1.4 При получении в процессе любой из операций отрицательных результатов поверку прекращают. Преобразователь после градуировки, ремонта, настройки и регулировки, подвергают повторной поверке в полном объеме п.1.1.

• 2.1 К работе по проведению поверки допускают персонал, изучивший эксплуатационную документацию, а также приборы и оборудование, указанные в табл.1.2, прошедший инструктаж на рабочем месте и имеющий квалификационную группу по электробезопасности не ниже 2.

• 2.2 Во время подготовки и проведении поверки соблюдают порядок выполнения работ, требования безопасности и правила, установленные соответствующими документами.

• 3.1 Перед началом поверки:

• проверяют состояние и комплектность эксплуатационных документов;

• убеждаются, что образцовые средства поверены метрологической службой и сроки их поверки не истекли;

• включают средства поверки и прогревают их в течении не менее 30 мин.

• 3.2 Все операции поверки, проводят при нормальных условиях, указанных в табл.3.1

Таблица 3.1

• 3.3 Перед испытаниями, преобразователь выдерживают в нормальных условиях не менее 8 часов.

• 3.4 Подключение гальванически изолированного выхода V0 или выхода V1 (с минимальной ценой импульса см.табл.4.2) выполняют установкой перемычки ( джампера) между контактами разъема ХР4 для преобразователей с металлическим корпусом (исполнение -М) или разъема ХР2 - для преобразователей с пластмассовым корпусом (исполнение -П) в соответствии с табл.3.2.

Таблица 3.2

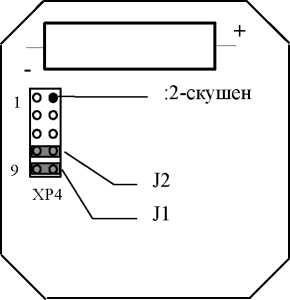

Расположение разъемов для соответствующих исполнений приборов показано на рис.3.1 и 3.2 (верхние крышки корпусов сняты).

для исполнений с металлическим корпусом рис 3.1

для исполнений с пластмассовым корпусом рис 3.2

Примечания Для преобразователей расхода, выпущенных с минимальной ценой выходного импульса перемычка устанавливается при изготовлении прибора.

При установке двух перемычек происходит подключение одновременно двух соответствующих выходов.

По завершении поверки перемычки, используемые при поверке, удаляют, закрепляют верхнюю крышку и пломбируют прибор.

• 4.1 Внешний осмотр.

При внешнем осмотре устанавливают соответствие поверяемого преобразователя следующим требованиям:

• 4.1.1 Отсутствие значительных механических повреждений в виде сколов, царапин и вмятин, а также следов коррозии материалов из которых изготовлен преобразователь.

Внимание! Проточная часть преобразователя должна быть очищена от отложений в виде солей жесткости и загрязнений (окалины, ржавчины и т. п.) до чистого металла .

• 4.1.2 Маркировочные обозначения четкие, легко читаемы и соответствуют их функциональному назначению:

На корпусе преобразователя расхода проверяют следующие маркировочные обозначения:

• полное условное обозначение преобразователя расхода;

• наличие стрелки, указывающей направление потока;

• заводской номер преобразователя;

• допустимое рабочее давление;

• минимальный и максимальный расходы;

• товарный знак завода-изготовителя;

• знак утверждения типа,

• цену выходного импульса (для преобразователей модификации -ТИ).

• 4.1.3 Эксплуатационная документация - в комплекте.

• 4.1.4 Проверяют соответствие заводского номера преобразователя, на его корпусе, номеру на шильдике, и номеру, указанному в паспорте.

• 4.2 Проверка герметичности и прочности.

Проверку герметичности и прочности преобразователя проводят на стенде для гидроиспытаний.

Входной патрубок преобразователя подсоединяют к гидросистеме стенда, выходной патрубок герметично закрывают заглушкой. Заполняют преобразователь водой от гидросистемы стенда. Расположение преобразователя должно обеспечивать полное вытеснение газа из его проточной части.

В рабочей полости преобразователя создают давление 2.4 МПа, давление повышают плавно в течение 1 мин.

Выдерживают испытательное давление в течение 15 мин, затем плавно снимают.

Результаты поверки считаются положительными, если в течение 15 мин не наблюдают микротечи, каплеотделения, а так же не обнаруживают повреждений преобразователя.

• 4.3 Определение погрешностей и диапазонов измерения.

  • 4.3.1 Проливной метод

    • 4.3.1.1 Определение основной относительной погрешности преобразования значения расхода в частоту электрического сигнала модификации - Т .

Относительную погрешность определяют на расходомерной установке. Для этого на трех сечениях расходов - дмин,, 0,5дмакс, дмакс (см. табл.4.1) - проводят не менее чем по 3 измерения в каждом сечении.

Таблица 4.1

Для каждого измерения определяют значение расхода gi, по расходомерной установке и соответствующую ему частоту Fi на выходе преобразователя с погрешностью не более 0,3 %.

Примечания 1. При использовании расхоДомерной установки, в которой обеспечивается точность поддержания расхода в пределах не более ±0,3 %, определение расхода может осуществляться по образцовому расходомеру, а частота на выходе преобразователя как

Fi = Njti

гДе Ni-количество импульсов на частотном выходе прибора за время измерения ti.

2. При использовании расходомерной установки, оборудованной мерными емкостями, у которой не нормируется точность поддержания расхода, его значение определяют расчетным путем по формуле

g° = Vi/ti

где Vi - значение объема в мерной емкости, a ti - время ее заполнения,

а частоту на выходе прибора - аналогично, указанному в п.1 Примечания.

Для каждого из замеров определяют значение относительной погрешности по формуле:

fi^g = ^((А• Ft ⁺ В^)-g_t _ 100%

где А, В - индивидуальные градуировочные коэффициенты преобразователя (паспортные значения);

gi - расход по расходомерной установке при i-ом измерении ,м³/ч;

Fi - частота электрических импульсов при i-ом измерении, Гц ;

За относительную погрешность преобразователя расхода принимают максимальное из значений S^g_i.

Преобразователь считают поверенным по данному параметру, если значение относительной погрешности преобразования расхода в частоту выходного сигнала не превышает ± 1%.

• 4.3.1.2 Определение основной относительной погрешности преобразования количества протекшей жидкости в импульсный электрический сигнал (выход V2/ V1 модификации -ТИ).

Погрешность определяют на расходомерной установке. Для этого на трех сечениях расходов - д_Л11!11,, 0,5gмакс, gMakc (см.табл.4.1) - производят не менее чем по 3 измерения в каждом сечении.

Для каждого измерения определяют значение протекшего через преобразователь объема V^oi жидкости по расходомерной установке и соответствующее ему количество импульсов Ni, поступивших с выхода V1 преобразователя.

Для обеспечения достаточной точности измерений, измерения производят на объемах, больших или равных указанным в табл 4.2 при этом цена импульса должна быть установлена в соответствии с табл. 4.2.

Таблица 4.2

Определяют значения относительных погрешностей по формуле:

ⁱ            Vi

где AV - минимальная цена импульса выхода V2/V1 из табл.4.2;

За относительную погрешность преобразователя расхода принимают максимальное из значений s ^Gi.

Преобразователь считают поверенным по данному параметру, если значение относительной погрешности преобразования количества протекшей жидкости в импульсный электрический сигнал (выход V2/V1 модификации -ТИ) не превышает ± 1%.

• 4.3.2 Беспроливной метод.

Проведение поверки преобразователя при использовании беспроливного метода осуществляют в следующей последовательности:

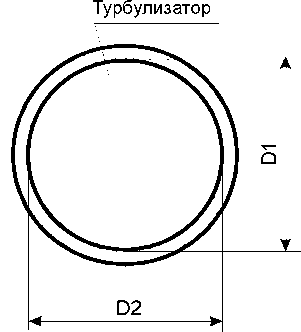

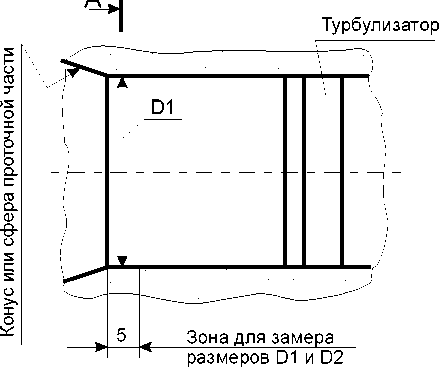

• •  проводят измерение размеров проточной части преобразователя расхода в соответствии с рис.4.1.

• •  определяют средний диаметр по формуле: D_cp = (D1 + D2) / 2, мм,

• •  измеряют сопротивление между сигнальным электродом и корпусом преобразователя (Ro),

  Вход жидкости

  ►----



  Рис.4.1




• сравнивают полученное значение D_cp с указанным в паспорте на преобразователь, а значение сопротивления - с указанным в табл. 4.3 Значение D_cp должно соответствовать указанному в паспорте и находиться в пределах допусков, указанных в табл. 4.3. Значение Ro также должно находиться в пределах допусков табл. 4.3.

Примечание Преобразователь расхода не соответствующий одному из вышеприведенных требований подвергают ремонту или повторной градуировке. При этом в паспорт должны быть обязательно внесены измененные параметры прибора.

Таблица 4.3

• собирают электрическую схему, представленную в ПРИЛОЖЕНИИ 2, в зависимости от модификации преобразователя. Значение сопротивления резистора R* указано в табл. 4.3. Тип резистора - МЛТ-0,25;

Примечание Подключение выходных цепей преобразователей к измерительным приборам рекомендуется производить при помощи стандартизованных коаксиальных кабелей (входящих в комплект поставки приборов), экранирующий провод коаксиального кабеля показан на схемах штриховой линией.

Сопротивление нагрузочного резистора для всех схем подключения 10 кОм (тип МЛТ-0,25). Напряжение на выходных клеммах блока питания 12±2 В.

определяют, в зависимости от Ду преобразователя, по табл. 4.1, значения расходов g_MaKC, 0,5g_MakC и g_MUH и вычисляют соответствующие им частоты входного сигнала по формуле где А, В - градуировочные коэффициенты преобразователя расхода, приведенные в паспорте ;

f - значение частоты, соответствующее g расходу.

округляют полученные значения частот до сотых долей (f_мин, f°_cp ,Г_макс ); устанавливают частоту выходного сигнала генератора, равной округленному значению частоты и измеряют при помощи частотомера период следования импульсов на выходе генератора;

подключают частотомер к выходным контактам преобразователя и устанавливают амплитуду сигнала с генератора при помощи осциллографа равной 15...20 мВ - на частоте f_MUH, 100...150 мВ - на частоте f_cp, 500...600 мВ - на ча^{стоте f}Makc.

измеряют частотомером период следования импульсов на выходе V0 преобразователя.

• • подключают приборы для проведения поверки как показано в ПРИЛОЖЕНИИ 2;

• • переводят оба частотомера в режим суммирования входных импульсов;

• • подают частоту (f_мин, f°_cp, f'_MaKC ) с генератора на измерительную схему и проводят настройку частотомеров. Уровни срабатывания у частотомеров настраивают таким образом, чтобы при размыкании контактов тумблера SA счет прекращался одновременно у двух частотомеров, а при замыкании - возобновлялся вновь.

• • обнуляют показания частотомеров, замыкают контакты тумблера и дожидаются момента, когда количество выходных импульсов (частотомер Р2) превысит 1500, после чего размыкают контакты тумблера.

• • определяют расчетное количество импульсов на выходе преобразователя для каждой из частот по формуле:

  N вх( A f + B)



гДе - N_BX - показания частотомера Р1 соответствующие числу входных импульсов;

f^o - заданная на генераторе частота входного сигнала, Гц;

А и В - градуировочные коэффициенты преобразователя расхода; AV - минимальная цена импульса на выходе V2/V1 преобразователя.

• определяют основную относительную погрешность преобразователя расхода на каждой из задаваемых частот по формуле:

N рас

За основную относительную погрешность принимают максимальное из значений fai

Преобразователь считают поверенным, если измеренные значения D_cp, и электрического сопротивления между электродом и корпусом находятся в пределах, указанных в табл.4.3, период следования импульсов на выходе V0 преобразователя соответствует периоду входных импульсов, значение Sg не превышает + 0,2 % (для преобразователей модификации -ТИ).

• 5.1 Результаты поверки оформляют протоколом (см. ПРИЛОЖЕНИЕ 1). В протокол поверки заносят максимальные значения погрешностей, определенные по результатам поверки.

• 5.2 При положительных результатах поверки преобразователь пломбируют и делают отметку в паспорте в соответствии с ПР50.2.006.

• 5.3 При отрицательных результатах поверки преобразователь к эксплуатации не допускают, пломбу и отметку в паспорте аннулируют и выдают извещение о непригодности с указанием причин в соответствии с ПР50.2.006.

ПРИЛОЖЕНИЕ 1

ПРОТОКОЛ ПОВЕРКИ

Вихревого электромагнитного преобразователя расхода ВЭПС-Т__-____ зав.№

Дата проведения _______________

Условия проведения поверки:

Примечание *- Допустимые пределы погрешностей Для беспроливного метода поверки.

Заключение: На основании результатов первичной (периодической) поверки вихревой элек

тромагнитный преобразователь ВЭПС_________ зав.№_____________ при

знан годным к применению.

Подпись_______________

ПРИЛОЖЕНИЕ 2

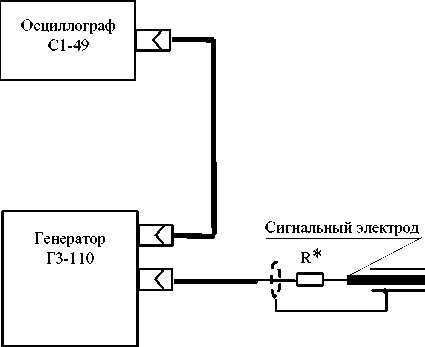

Схемы подключения преобразователей к измерительным приборам и оборудованию:

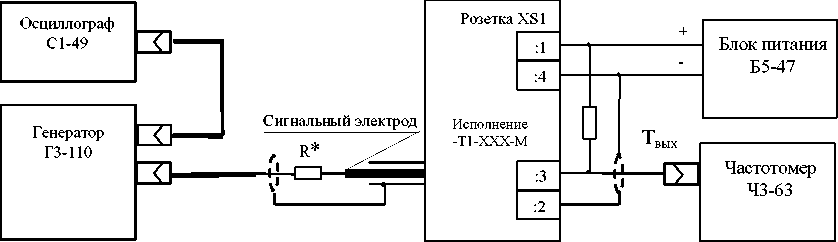

Для исполнения -Т1-ХХХ-М

Для исполнения -Т1-ХХХ-П

Сигнальный электрод

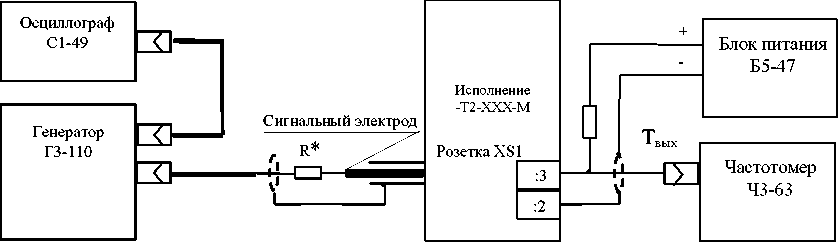

Для исполнения -Т2-ХХХ-М

Для исполнения -Т2-ХХХ-П

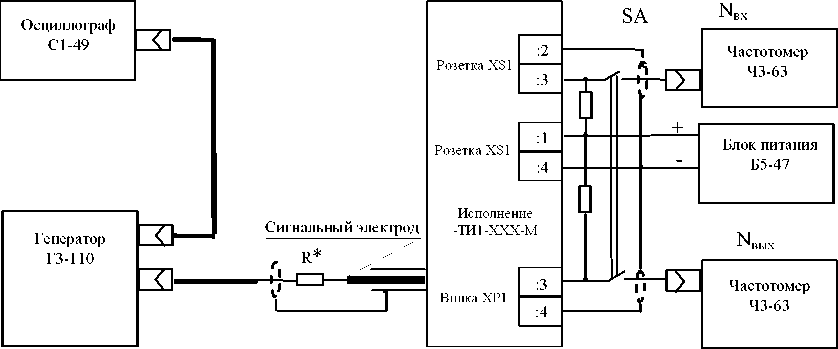

Для исполнения -ТИ1-ХХХ-М

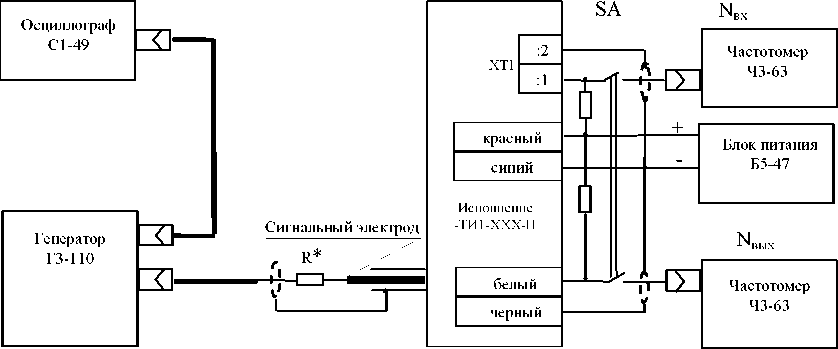

Для исполнения -ТИ1-ХХХ-П

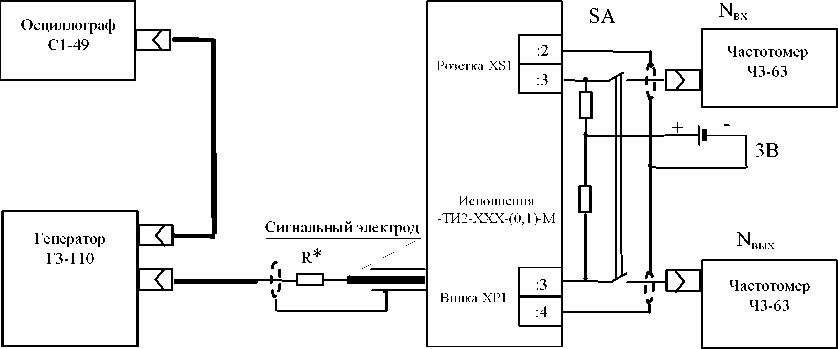

Для исполнений -ТИ2-ХХХ-(О,1,3)-М

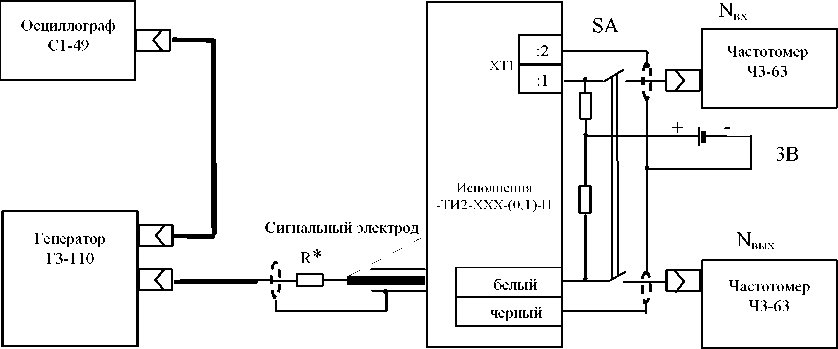

Для исполнений -ТИ2-ХХХ-(О,1,3)-П

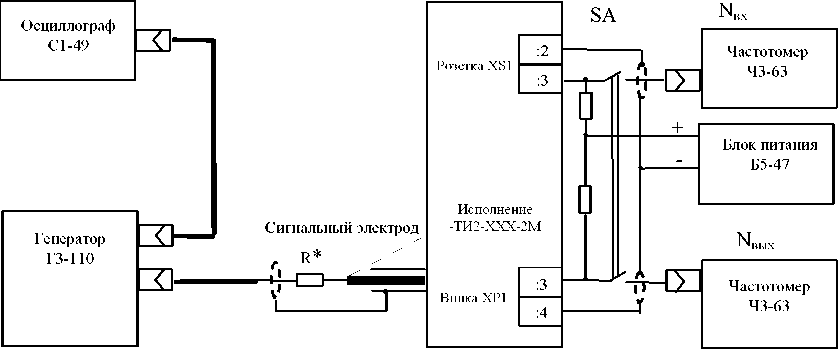

Для исполнения -ТИ2-ХХХ-2-М

Для исполнения -ТИ2-ХХХ-2-П

ВНИМАНИЕ! Соединение корпусов генератора и частотомеров не допускается, кроме того, измерительные приборы не должны быть заземлены!
