Методика поверки «Частотомеры электронно-счетные Ч3-85/4, Ч3-85/5, Ч3-85/6» (54882137/3-13МП)

УТВЕРЖДАЮ

Зам. руководителя ! ЦИ СИ

ФЕУ «ЦСМ Московской области», директор Цсптральи > отделения

. .. "I

'СПИЛОВ

2013 г.

Частотомеры электронно-счетные Ч3-85/4, Ч3-85/5, Ч3-85/6 Методика поверки 54882137/3-13МП пгт Менделеево Московская обл.

2013

Настоящая методика поверки распространяется на частотомеры электронно-счетные Ч3-85/4, Ч3-85/5, Ч3-85/6 (далее по тексту - частотомеры), предназначенные для измерения: частоты, периода, отношения частот непрерывных синусоидальных или импульсных сигналов; дополнительно в моделях Ч3-85/5, Ч3-85/6 - измерение временного интервала, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - один год.

• 1.1 При первичной и периодической поверке генераторов выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций

поверка прекращается и генератор бракуется. Таблица 1

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь действующие свидетельства (отметки в формулярах или паспортах) о государственной поверке.

Таблица 2

• 3.1 К проведению поверки могут быть допущены лица, аттестованные в качестве поверителя и имеющие практический опыт работ в области электротехнических и радиотехнических измерений.

• 4.1 При проведении поверки должны соблюдаться все требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.1 При проведении поверки должны соблюдаться следующие требования:

- температура окружающей среды (23±5)^оС;

- относительная влажность воздуха от 30 до 80 %;

- атмосферное давление от 84 до 106 кПа (630 - 795 мм рт. ст.).

• 6 Подготовка к поверке

• 6.1. Поверитель должен изучить руководство по эксплуатации (РЭ) поверяемого прибора и используемых средств поверки.

• 6.2. Поверяемый прибор и используемые средства поверки должны быть заземлены и выдержаны во включенном состоянии в течение времени, указанного в РЭ.

• 7.1 Внешний осмотр

При проведении внешнего осмотра проверяются:

- чистота и механическая исправность разъемов и гнезд;

- наличие предохранителей;

- отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции (определяется на слух при наклонах прибора);

- сохранность органов управления, четкость фиксации их положения;

- комплектность прибора согласно РЭ.

Приборы, имеющие дефекты, бракуют.

• 7.2 Опробование

Опробование проводится после времени самопрогрева, равного 30 мин после включения питания прибора.

Проверяется работоспособность : ЖК дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш, должны соответствовать руководству по эксплуатации.

• 7.3 Определение метрологических параметров

  • 7.3.1 Определение относительной погрешности по частоте и нестабильности опорного генератора частотомера

Определение относительной погрешности по частоте кварцевого опорного генератора частотомера проводится по истечении времени включения равного 30 минутам методом сличения при помощи компаратора частотного Ч7-1014.

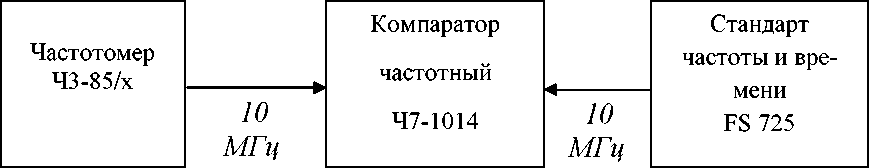

Рисунок 1 - Схема определения относительной погрешности по частоте кварцевого опорного генератора

Для этого следует соединить измерительную аппаратуру в соответствии со схемой, представленной на рисунке 1.

Сигнал с разъема «10 МН OUT» поверяемого частотомера подать на разъем ВХОД f_x компаратора частотного Ч7-1014. От стандарта частоты и времени FS 725, подать сигнал на разъем ВХОД f компаратора частотного Ч7-1014. Установить время измерения равным 10 с. Задать число измерений n равным 10, записать среднее значение относительного отклонения частоты. Записать в протокол относительную погрешность по частоте опорного кварцевого генератора при поступлении в поверку.

Установить время измерения компаратотра частотного Ч7-1014 равным 10 с. Задать число измерений n равным 10 и записать результаты измерения среднеквадратического двухвыборочного отклонения (СКДО) опорного генератора за 1, 10 с. По истечении времени измерения на экране компаратора частотного Ч7-1014 отобразится значение Df / f₀ . Необходимо нажать кнопку «s» и зарегистрировать результат измерения.

Результаты поверки считаются удовлетворительными, если относительная погрешность по частоте опорного кварцевого генератора при поступлении в поверку не превышает значений, указанных в разделе Метрологические и технические характеристики «Руководства по эксплуатации», СКДО за 10 с находится в пределах 1-10^-1 .

Определение относительной погрешности по частоте и нестабильности рубидиевого опорного генератора частотомера проводят по методике МИ 2188-92 «Меры частоты и времени. Методика поверки». Результаты проверки считаются удовлетворительными, если относительная погрешность по частоте и СКДО рубидиевого опорного генератора при поступлении в поверку не превышает значений, указанных в ТМ 5680-0211 «Техническое руководство. Стандарты частоты рубидиевые FE-5650A».

• 7.3.2 Определение диапазона измеряемых частот, чувствительности и относительной погрешности измерения частоты синусоидального сигнала

Определение диапазона частот, чувствительности и относительной погрешности измерений синусоидального сигнала в диапазоне до 200 МГц проводится с помощью генератора импульсов 81150А с внешним источником опорной частоты от стандарта частоты и времени FS 725, вольтметра переменного тока диодного компенсационного В3-49. При установленной опции рубидиевого опорного генератора, стандарт частоты и времени FS 725 заменить на водородный стандарт Ч1-76А. При измерении по ВХОДАМ с опцией расширенного частотного диапазона (100 МГц ... 3 ГГц; 200 МГц ; 6,5 ГГц; 6,5 ГГц ... 12,4 ГГц; 6,5 ГГц ... 16 ГГц) генератор импульсов 81150А следует заменить на генератор сигналов измерительный E8257D, а вольтметр В3-49 заменить на измеритель мощности М3-51. Измерения проводят для всех каналов частотомера.

Выполнить соединение приборов, как показано на рисунке 2 и установить на частотомере режим измерения частоты в соответствии с руководством по эксплуатации.

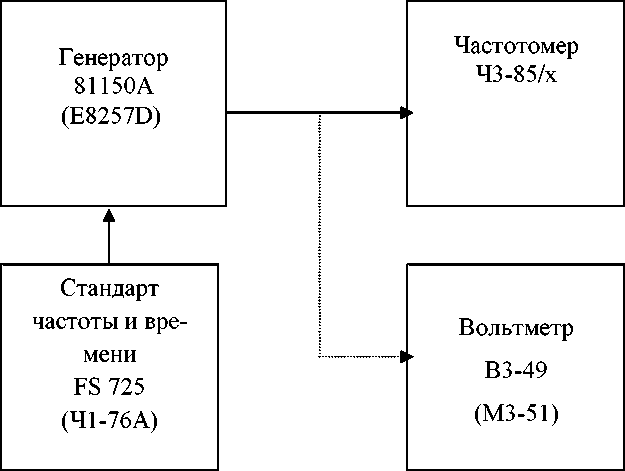

Рисунок 2 - Схема определения рабочего диапазона частот, чувствительности и относительной погрешности измерения частоты

Задать параметры входного сигнала и параметры измерения частотомера в соответствии с таблицей 1.

Таблица 1

Записать не менее 10 последовательных показаний частотомера для каждого значения частоты входного сигнала и вычислить их среднее арифметическое значение по формуле:

Dfi = 1 t f fi n fi

где n - число измерений;

Df - абсолютная погрешность единичного измерения;

f_i - установленное значение частоты.

Результаты проверки считаются удовлетворительными, если чувствительность не превышает значений, указанных в главе «Технические характеристики» «Руководства по эксплуатации», абсолютная погрешность измерения частоты не превышает значений, рассчитанных по формулам, указанным в главе «Технические характеристики» «Руководства по эксплуатации».

• 7.3.3 Определение диапазона измеряемых периодов и абсолютной погрешности измерения периодов

Определение абсолютной погрешности измерения периодов до 10 нс проводится с помощью генератора импульсов 81150А с внешним источником опорной частоты, которым является стандарт частоты и времени. При измерениях генератор импульсов 81150А должен находиться в режиме формирования прямоугольных импульсов и установки периода повторения импульсов. При измерении периода менее 10 нс генератор импульсов 81150А необходимо заменить генератором сигналов измерительным Е8257D. Измерения проводятся для всех каналов частотомера.

Выполнить соединение приборов, как показано на рисунке 2 и установить на частотомере режим измерения периода в соответствии с руководством по эксплуатации.

Задать параметры входного сигнала и параметры измерения частотомера в соответствии с диапазоном периодов согласно установленной опции аналогично таблицы 2.

Таблица 2

Записать не менее 10 последовательных показаний частотомера для каждого значения периода входного сигнала и найти их среднее арифметическое значение по формуле:

n

t ki

t =

n

где tki - значение периода в единичном измерении;

n - число проведенных единичных измерений.

Результаты проверки считаются удовлетворительными, если абсолютная погрешность измерения периода не превышает значений, рассчитанных по формулам указанных в главе «Технические характеристики» «Руководства по эксплуатации».

• 7.3.4 Определение диапазона и абсолютной погрешности измерения длительности импульсов и интервалов времени

Измерение проводится при помощи генератора импульсов 81150А с внешней опорной частотой от стандарта частоты и времени FS 725 (для частотомеров с опцией рубидиевого опорного генератора - с внешней опорной частотой от стандарта частоты и времени водородного Ч1-76А).

Выполнить соединение приборов, как показано на рисунке 3 и установить на частотомере режим измерения временных интервалов в соответствии с руководством по эксплуатации.

На генераторе 81150А установить:

• •  связанный режим работы (нажать на передней панели генератора 81150А кнопку Coupling, кнопка Coupling должна подсвечиваться);

• •  режим формирования прямоугольных сигналов;

• •  амплитуду выходных импульсов равную 5 Впик-пик для обоих Каналов «1» и «2»;

• •  значение временной задержки Abs Delay в Канале 1 равным 0 пс;

• •  значение временной задержки Abs Delay в Канале 2, согласно таблице 3;

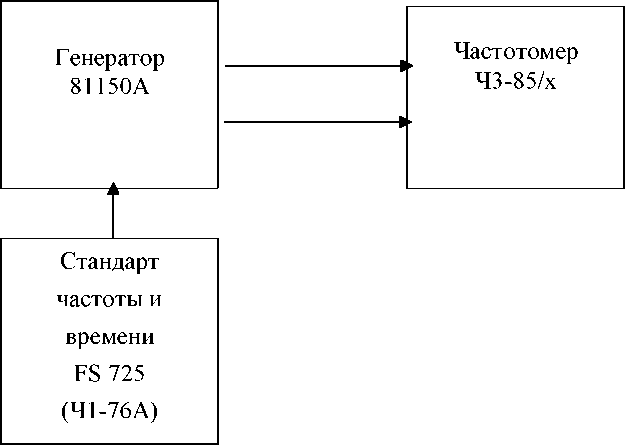

Рисунок 3 - Схема определения абсолютной погрешности измерения длительности импульсов и интервалов времени

Подать с выхода Out 1 генератора импульсов 81150А опорные импульсы на вход 1 частотомера, а задержанные импульсы с выхода Out 2 на вход 2. Произвести измерение заданных интервалов времени.

Таблица 3

Записать не менее 10 последовательных показаний частотомера для каждого значения временного интервала входного сигнала и найти их среднее арифметическое значение по формуле:

n

t ki

t =   ---

n где tki - значение временного интервала в единичном измерении;

n - число проведенных единичных измерений.

Для определение диапазона и абсолютной погрешности измерения длительности импульсов установить на частотомере режим измерения длительности импульсов в соответствии с руководством по эксплуатации. Измерения проводят для канала 1.

На генераторе 81150А установить:

• •  режим формирования импульсных сигналов;

• •  амплитуду выходных импульсов равную 5 В пик-пик; постоянное смещение 0 В;

• •  значение длительности импульса согласно таблице 4.

Таблица 4

Записать не менее 10 последовательных показаний частотомера для каждого значения временного интервала входного сигнала и найти их среднее арифметическое значение по формуле:

n

t ki

t =   ---

n

где tki - значение длительности в единичном измерении;

n - число проведенных единичных измерений.

Результаты проверки считаются удовлетворительными, если абсолютная погрешность измерения длительности импульсов и интервалов времени не превышают значений, рассчитанных по формулам, представленным в главе «Технические характеристики» «Руководства по эксплуатации».

• 7.3.5 Определение абсолютной погрешности измерения фазового сдвига между каналами 1 и 2

Для поверки применяется генератор импульсов 81150А с внешней опорной частотой от стандарта частоты и времени.

Выполнить соединение приборов, как показано на рисунке 3 (соединительный кабели должны быть одной длинны и одного типа) и установить на частотомере режим измерения фазового сдвига в соответствии с руководством по эксплуатации.

На генераторе 81150А установить:

• •  связанный режим работы (нажать на передней панели генератора 81150А кнопку Coupling, кнопка Coupling должна подсвечиваться);

• •  режим формирования прямоугольных сигналов;

• •  амплитуду выходных импульсов равную 5 Впик-пик для обоих Каналов «1» и «2»;

• •  постоянное смещение 0 В для обоих Каналов «1» и «2»;

• •  в Канале 2 нажать кнопку Delay и выбрать режим фазового сдвига, нажатием на кнопку Phase;

• •  установить значение фазового сдвига Канале 2 согласно таблице 5;

• •  установить частоты сигнала согласно таблице 5

Подать с выхода Out 1 генератора импульсов 81150А опорные импульсы на вход 1 частотомера, а задержанные импульсы с выхода Out 2 на вход 2. Произвести измерение разности фаз.

Таблица 5

Считать результат измерения с основного дисплея частотомера и внести его в таблицу.

Результаты проверки считаются удовлетворительными, если погрешность измерения фазового сдвига не превышает значений, рассчитанных по формулам представленным в главе «Технические характеристики» «Руководства по эксплуатации».

• 7.3.6 Определение абсолютной погрешности измерения коэффициента заполнения импульсов.

Измерения проводятся с использованием генератора импульсов 81150А с внешней опорной частотой от стандарта частоты и времени.

Подключить приборы по схеме, приведённой на рисунке 3, и установить на частотомере режим измерения коэффициента заполнения в соответствии с руководством по эксплуатации. Измерения проводят для канала 1.

На генераторе 81150А установить:

• •  режим формирования импульсных сигналов;

• •  амплитуду выходных импульсов равную 5 Впик-пик;

• •  постоянное смещение 0 В для Канала «1»;

• •  установить частоту сигнала и коэффициент заполнения согласно таблице 6

Измерить коэффициент заполнения при параметрах входного сигнала, заданных в таблице 6.

Таблица 6

Записать не менее 10 последовательных показаний частотомера для каждого значения коэффициента заполнения входного сигнала и найти их среднее арифметическое значение по формуле:

n

t ki

t =   ---

n

где tki - значение коэффициента заполнения в единичном измерении;

n - число проведенных единичных измерений.

Результаты проверки считаются удовлетворительными, если погрешность измерения коэффициента заполнения сигнала не превышает значений, рассчитанных по формулам, представленным в главе «Технические характеристики» «Руководства по эксплуатации».

• 8 Оформление результатов поверки

  • 8.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

  • 8.2 При положительных результатах поверки на прибор выдается "Свидетельство о поверке" установленного образца.

  • 8.3 При отрицательных результатах поверки на прибор выдается "Извещение о непригодности" установленного образца с указанием причин непригодности.
