СОГЛАСОВАНО

Г.С. Вожгуров 2007 г.

Витебский ЦСМС»

УТВЕРЖДАЮ

Директор ' •

ООО «Н1

<<

^А.Л. Свирский

г.

Система обеспечения единства измерений Республики Беларусь

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ S2

Методика поверки

МП.ВТ.165-2007

РАЗРАБОТАНО

Главный инженер

ОООжсИПЦ «Европрибор» _____Н.М. Савицкий " "   <23\    ~ 2007 г.

Государственный комитет зарегистрировано

О к н и г

по стандартам

н

за №__________________ .

oj Li...

ндаотизацхи. и метрологии

у *   -   ___— -____

ямского центра

Содержание

Вводная часть................................................................................................

  • 1 Операции поверки......................................................................................

  • 2 Средства поверки..................................................................

  • 3 Требования безопасности.........................................................................

  • 4 Требования к квалификации поверителей..................................

  • 5 Условия поверки........................................................................................

  • 6 Подготовка к поверке................................................................................

  • 7 Проведение поверки..................................................................................

  • 8 Оформление результатов поверки...........................................................

Приложение А Схемы включения преобразователей при определении основной погрешности и вариации преобразователей......................

Приложение Б Протокол поверки................................................

Лист регистрации изменений......................................................................

  • 3

.3

.4 .4

  • 4

  • 4

  • 5

  • 6

..7

11

12

2

зам

МЮЖК.03-2012

Изм

Лист

N докум.

хПодп/

Дат.

Разраб.

Граховская

15.032012

Провер.

Савицкий

-15.032012

Т.контр.

Н.контр.

Ковалев (

15032012

Утв.

Ковалев

15.032012

u е т Р 0 л о г

ОТДЕЛ ЭЛЕКТРИЧЕСКИХ ИЗМЕРЕНИЙ

МП.ВТ. 165-2007^=:=========::^

Система обеспечения единства измерений Республики Беларусь Преобразователи измерительные S2

Методика поверки

Лит.

Лист

Листов

о.

2

12

ООО «НПЦ «Европрибор»

Настоящая методика поверки распространятся на преобразователи измерительные S2 ТУ BY 390171150.002-2007 (в дальнейшем преобразователи), предназначенные для преобразования входного электрического сигнала постоянного тока, напряжения постоянного тока или сопротивления (далее входной сигнал) первичного измерительного преобразователя (ПИП) в выходной унифицированный электрический сигнал постоянного тока или напряжения постоянного тока (далее выходной сигнал) и устанавливает методику их первичной и периодической поверки.

Межповерочный интервал преобразователей составляет 1 год.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены следующие операции:

  • - внешний осмотр -7.1;

  • - опробование - 7.2;

  • - определение основной погрешности преобразователя - 7.3;

  • - определение вариации выходного сигнала преобразователя - 7.4.

2 Средства поверки

Изм

2.1 При проведении поверки должны применяться средства, указанные в таблице 1. Таблица 1________

Наименование опе

рации

4 Определение вариации выходного сигнала преобразователей

зам

Лист

Номер пункта методики поверки

1

МЮЖК.03-2012

N докум.

  • 1 Внешний осмотр

  • 2 Опробование

  • 3 Определение основной погрешности преобразователей

Наименование эталонов или вспомогательных средств измерений, метрологические и (или) основные технические характеристики

Визуально____________________________________________

То же, что 7.3_____________________________________________

Вольтметр В7-72, диапазон измерений: напряжение постоянного тока от 2 мкВ до 1000 В, погрешность ±(0,001-0,004) %; постоянный ток от 200 мА до 2 А, погрешность ±(0,015 - 0,035) %; сопротивление от 1 Ом до 2 ГОм, погрешность ±(0,003 - 0,035) % Калибратор программируемый П-320, постоянный ток до 100 мА, погрешность ±(0,1 -1к+1) мкА; напряжение постоянного тока до 1000 В, погрешность ±(0,04-Цк±5) мВ___________

Калибратор многофункциональный портативный Метран-510-ПКМ-А, измерение силы постоянного тока ±(0-5) мА, ±(0-22) мА, погрешность (0,0075 %+0,25 мкА), (0,0075% ± 1 мкА); воспроизведение силы постоянного тока (0-5) мА; (0-25) мА, погрешность (0,0075 %±0,25 мкА), (0,0075% ± 1 мкА); измерение напряжения постоянного тока ±(0-100) мВ, ±(0,1-1) В, ±(1-11) В, погрешность 0,0075 % ± 5 мкВ, 0,0075 %±0,05 мВ, 0,0075 %±0,55 мВ; воспроизведение напряжения постоянного тока (0-0,1) В, (0,1-1) В, (1-5) В, погрешность 0,0075 % ± 5 мкВ, 0,0075 %+0,05 мВ, 0,0075 %±0,25 мВ_______________________

Магазин сопротивлений Р4831, класс точности 0,02, диапазон показаний (0,021 - 111111,1) Ом________________________________

Катушка сопротивлений эталонная Р331, пределы измерений 100 Ом, класс точности 0,01_________________________________

Источник питания постоянного тока Б5-44, напряжение постоянного тока от 0 до 36 В__________________________________

То же, что 7.3

мп.вт

----ОТДЕЛ ---

ЭЛЕКТРИЧЕСКИХ

Лист

  • 2.2 Все средства измерений, применяемые при поверке должны быть поверены (аттестованы) и иметь действующее свидетельство о поверке (аттестации) или оттиски поверительных клейм.

  • 2.3 Допускается применение других средств измерений с метрологическими характеристиками не хуже, указанных в таблице 1.

3 Требования безопасности
  • 3.1 При проведении поверки должны быть соблюдены требования безопасности, оговоренные в эксплуатационной документацией на преобразователи и применяемые средства измерений.

  • 3.2 К работе с преобразователями допускаются лица, изучившие эксплуатационную документацию и прошедшие инструктаж по технике безопасности.

4 Требования к квалификации поверителей
  • 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускаются лица, аттестованные в качестве поверителей в порядке, установленным законодательством Республики Беларусь.

5 Условия поверки
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха должна быть (20±5) °C;

  • - относительная влажность от 30 % до 80 %;

  • - атмосферное давление от 84 до 106,7 кПа;

  • - напряжение питания (24 4) В постоянного тока;

  • - вибрация, тряска, удары, магнитные поля, кроме земного, влияющие на работу преобразователей, должны отсутствовать.

6 Подготовка к поверке
  • 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке (аттестации), оттисков поверительных клейм на средствах измерений;

  • - собрать схему согласно приложения А;

  • - подготовить эталоны и вспомогательные средства измерений в соответствии с их технической документацией;

  • - выдержка преобразователей при установленной температуре должна быть не менее 2 ч;

  • - выдержка преобразователей перед началом поверки после включения питания должна быть не менее 15 мин при поданном входном сигнале;

  • - при поверке преобразователей с входными сигналами от термопар необходимо выполнить следующие действия:

  • - термозонд для компенсации температуры холодного спая термопар (из комплекта калибратора Метран-510-ПКМ-А) подключить к минусовому контакту клеммной колодки преобразователя совместно с проводом калибратора Метран-510-ПКМ-А, воспроизводящего выходные сигналы термопар;

  • - для подключения калибратора Метран-510-ПКМ-А и термозонда для компенсации температуры холодного спая термопар использовать только провода из комплекта калибратора Метран-510-ПКМ-А (медные).

  • 7 Проведение поверки

    • 7.1 Внешний осмотр

      • 7.1.1 При проведении внешнего осмотра должно быть установлено соответствие преобразователей следующим требованиям:

  • - комплектность должна соответствовать, указанной в эксплуатационной документации;

  • - преобразователи не должны иметь механических повреждений, ухудшающих внешний вид;

  • - надписи и обозначения на преобразователях должны быть четкими и соответствовать требованиям эксплуатационной документации.

  • 7.2 Опробование

    • 7.2.1 При опробовании включить преобразователь, при этом должен загореться светодиод. Плавно изменяя значение входного сигнала, проверить диапазон изменения выходного сигнала.

Результаты опробования считаются удовлетворительными, если при увеличении значения входного сигнала, выходной сигнал преобразователя увеличиваются, а при уменьшении - уменьшаются.

  • 7.3 Определение основной погрешности преобразователей

    • 7.3.1 Основную погрешность следует определять не менее чем при пяти значениях входного сигнала, достаточно равномерно распределенных в диапазоне изменения, в том числе при значениях входного сигнала, соответствующих нижнему и верхнему значениям выходного сигнала и максимальном сопротивлении нагрузки для преобразователей с выходным сигналом постоянного тока или минимальном сопротивлении нагрузки для преобразователей с выходным сигналом напряжения постоянного тока.

    • 7.3.2 Основную приведенную погрешность у по выходу определяют как отношение разности между действительным значением выходного сигнала, измеренным эталонным средством измерений и расчетным значением выходного сигнала к нормирующему значению выходного сигнала.

    • 7.3.3 Основную приведенную погрешность у по выходу определяют по формуле

Аи - Ар

у =--- 100%,

(1)

N

где Аи - измеренное значение выходного сигнала, мА (В);

N - нормирующее значения выходного сигнала, мА (В). Нормирующее значение соответствует верхнему значению диапазона изменения выходного сигнала.

Ар - расчетное значение выходного сигнала мА (В), определяемое по формуле

(Ав - Ан) (Дэ - Дн)

(2)

Ар =---+ Ан,

(Дв-Дн)

где Ан, Ав - нижнее и верхнее значения диапазона изменения выходного сигнала соответственно, мА (В);

Дэ - действительное значение входного сигнала в поверяемой точке, определяемое по эталонному средству измерений, мА (В, °C);

Дв, Дн - верхнее и нижнее значения диапазона преобразования входного сигнала соответственно, мА (В, °C).

Для преобразователей с входными сигналами от термосопротивлений значения Дэ, Дв, Дн -по ГОСТ 6651.

Для преобразователей с входными сигналами от термопар значения Дэ, Дв, Дн, равные входному напряжению UBX, имитирующему ЭДС термопары рассчитать по формуле

UM = Е(Тр,о) - Е(Тс,0),                                 (3)

где Е(тр,о)- табличное значение ЭДС термопары по СТБ ГОСТ Р 8.585, соответствующее измеряемой температуре Тр, мВ;

Е(тсо) - табличное значение ЭДС термопары по СТБ ГОС

зам

Изм

Лист

---А--

МЮЖК.03-2012

_

N докум.

Подп.

Дат.

МП.ВТ.

ОТДЕЛ

ЭЛЕК IРИЧЕЬКИД

ИЗМЕРЕНИЙ

температуре Тс, мВ;

Тр - температура рабочего конца термопары,°C;

Тс - температура свободных концов термопары,°C.

  • 7.3.4 Преобразователь считается годным, если основная приведенная погрешность у не превышает ±0,1 %.

  • 7.4 Определение вариации выходного сигнала преобразователя

    • 7.4.1 Вариацию выходного сигнала определяют как наибольшую по абсолютному значению разность между значениями, соответствующими одному и тому же значению измеряемой величины, полученными отдельно при прямом и обратном ходе изменения выходного сигнала.

Вариацию определяют при тех значениях выходного сигнала, что и основную погрешность по 7.3.

  • 7.4.2 Преобразователь считается годным, если вариация выходного сигнала уг не превышает 0,5 предела основной погрешности.

8 Оформление результатов поверки
  • 8.1 Результаты поверки преобразователя оформляются протоколом, приведенным в приложении Б.

  • 8.2 При положительных результатах первичной поверки в паспорте на преобразователь производится запись о годности к применению, ставится оттиск поверительного клейма, указывается дата поверки и ставится подпись лица, выполнившего поверку. При положительных результатах периодической поверки выписывается свидетельство о поверке, ставится оттиск поверительного клейма.

  • 8.3 При отрицательных результатах поверки преобразователь бракуют и запрещают к дальнейшему применению. На преобразователь выдается извещение о непригодности с указанием причин брака, оттиск поверительного клейма гасят.

Приложение А

(обязательное) Схемы подключения приборов при определении основной погрешности и вариации преобразователей

8

Выход

Питание 24 В ~

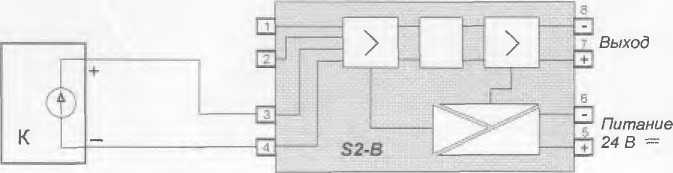

К - калибратор П-320; S2-B - цреобразователь

Рисунок А.1 - Схема подключения приборов входных цепей при определении основной погрешности и вариации преобразователей модификации S2-B с диапазоном преобразования входных сигналов от 4 до 20 мА, от 0 до 20 мА, от 0 до 5 мА

К - калибратор П-320; S2-B - преобразователь

Рисунок А.2 - Схема подключения приборов входных цепей при определении основной погрешности и вариации преобразователей модификации S2- В с диапазоном преобразования входных сигналов от 0 до 10 В

Питание

24 В ~

Выход

R1 - магазин сопротивлений;

S2-BT - преобразователь

Рисунок А.З - Схема подключения приборов входных цепей при определении основной погрешности и вариации преобразователей модификации S2-BT, работающих с термосопротивлениями, подключенными по трехпроводной линии связи                      ’

j Л

S'

Лист

1

зам

МЮЖК.02-2011

/

7

Изм

Лист

N докум.

Поди.

Дат.

з Выход -3

2

--J Питание

24 В =

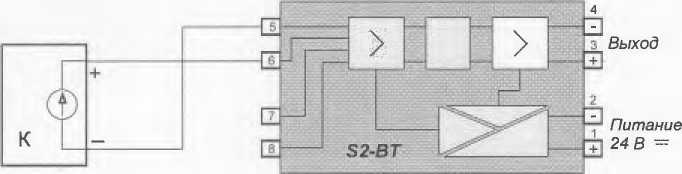

К- калибратор Метран-510-ПКМ-А;

S2-BT - преобразователь

Рисунок А.4 - Схема подключения приборов входных цепей при определении основной погрешности и вариации преобразователей модификации S2-BT, работающих с термопарами

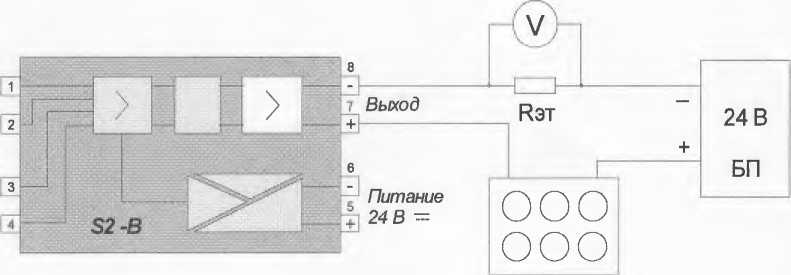

R1

R1 - магазин сопротивлений;

V - цифровой вольтметр;

Rot - катушка сопротивлений эталонная; БП - блок питания;

S2-B - преобразователь

Рисунок А.5 - Схема подключения приборов выходных цепей при определении основной погрешности и вариации преобразователей модификации S2-B с диапазоном изменения выходных сигналов постоянного тока от 4 до 20 мА с дополнительным питанием

2

зам

МЮЖК.03-2012

Изм

Лист

XT

N докум.

Подп.

Дат.

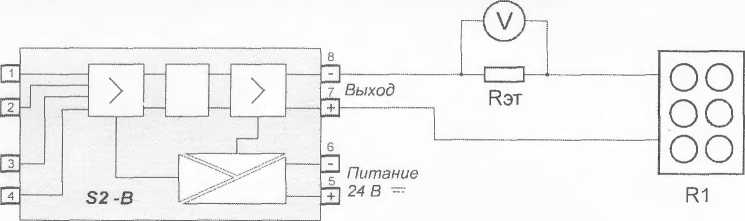

R1 - магазин сопротивлений;

V- цифровой вольтметр;

Rot - катушка сопротивлений эталонная;

S2-B - преобразователь

Рисунок А.6 - Схема подключения приборов выходных цепей при определении основной погрешности и вариации преобразователей модификации S2-B с диапазоном изменения выходных сигналов постоянного тока от 4 до 20 мА, от 0 до 20 мА, от 0 до 5 мА

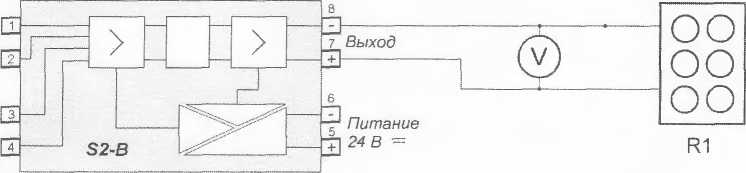

R1 - магазин сопротивлений; V - цифровой вольтметр; S2-B - преобразователь

Рисунок А.7 - Схема подключения приборов выходных цепей при определении основной погрешности и вариации преобразователей модификации S2-B с диапазоном изменения выходных сигналов постоянного тока от 0 до 10 В

Изм

Лист

N докум.

Подп.

Дат.

СЕКТОР

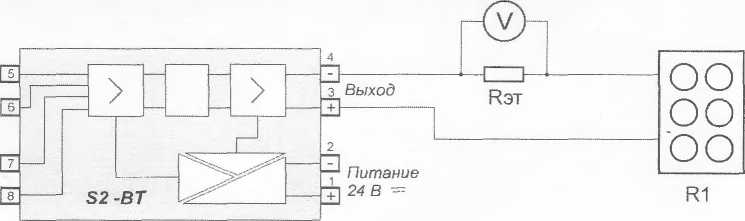

R1 - магазин сопротивлений;

V - цифровой вольтметр;

Кэт - катушка сопротивлений эталонная;

S2-BT - преобразователь

Рисунок А. 8 - Схема подключения приборов выходных цепей при определении основной погрешности и вариации преобразователей модификации S2-BT с диапазоном изменения выходных сигналов постоянного тока от 4 до 20 мА, от 0 до 20 мА, от 0 до 5 мА

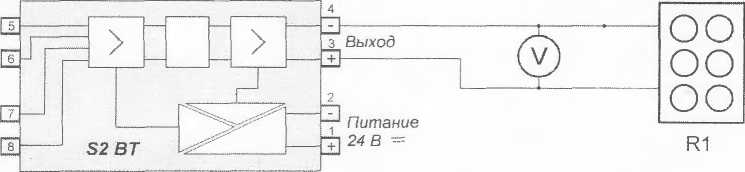

R1 - магазин сопротивлений; V - цифровой вольтметр; S2-BT - преобразователь

Рисунок А.9 - Схема подключения приборов выходных цепей при определении основной погрешности и вариации преобразователей модификации S2-BT с диапазоном изменения выходных сигналов постоянного тока от 0 до 10 В

Изм

Лист

N докум.

Поди.

Дат.

Приложение Б

(обязательное) Протокол поверки

Преобразователь измерительный S2-

Дата поверки: «_____»

201 г. Заводской номер

Изготовитель: ООО «НПЦ « Европрибор»

Используемые средства поверки:

Условия проведения поверки:

  • - температура окружающего воздуха

    °C;

    %; кПа;

    (24^) В.

  • - относительная влажность окружающего воздуха

  • - атмосферное давление

  • - напряжение питания (постоянный ток)

    7.3, 7.4 Определение основной погрешности и вариации выходного сигнала

    Действительное значение входного сигнала,

    Дэ, %

    Действительное значение входного сигнала,

    Дэ, мА (В, °C)

    Расчетное значение выходного сигнала,

    Ар, мА (В)

    Измеренное значение выходного сигнала, Аи, мА(В) (прям, ход)

    Измеренное значение выходного сигнала, Аи, мА (В) (обр. ход)

    Основная погрешность, %

    Вариация, %

    0,00

    25,00

    50,00

    75,00

    100,00

    Допуск по ТУ, %

    ±0,1

    0,05

    Результат поверки:

    Наложено клеймо

    Подпись поверителя

    X?

    1

    зам

    МЮЖК.02-2011

    X -

    Изм

    Лист

    N докум.

    Подп.

    Дат.

Результаты поверки

Таблица Б. 1

Номер пункта методики поверки

Наименование проверяемого требования

Результаты испытания

7.1

Внешний осмотр

7.2

Опробование

7.3

Определение основной погрешности

7.4

Определение вариации выходного сигнала

Лист регистрации изменений

Изм.

Номера листов

Всего листов в

ДОК.

№ до-кум.

Входящий номер сопр.

док.

Подп.

Дата

Измененных

Замененных

Новых

Аннулированных

/

£

ч.

2^/7

X

Изм

Лист

N докум.

’ Подп.

Дат.
