Методика поверки «ГСИ.УСТАНОВКИ ТОПЛИВОРАЗДАТОЧНЫЕ «ТОПАЗ»» (ДСМК.400740.001 МП)

УСТАНОВКИ ТОПЛИВОРАЗДАТОЧНЫЕ «ТОПАЗ»

МЕТОДИКА ПОВЕРКИ

ДСМК.400740.001 МП

С ИЗМЕНЕНИЕМ №3

Инв. № подл.	Подп. и дата	Взам. инв. №	Инв. № дубя.	Подп. и дата

Содержание

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки и обработка результатов измерений

  • 7.1 Внешний осмотр

  • 7.2 Опробование

  • 7.3 Проверка герметичности

  • 7.4 Проверка соответствия показаний указателей разового и суммарного учета заданной

или выданной дозе объёма (массы) ЖМТ (СУГ)........................................................

• 7.5 Проверка номинального объёмного (массового) расхода ЖМТ (СУГ)

• 7.6 Определение метрологических характеристик.......................................

• 7.7 Обработка результатов измерений по ГОСТ Р 8.736..............................

• 8 Оформление результатов поверки.........................................................................

Приложение А (справочное) Перечень ссылочных документов...............................

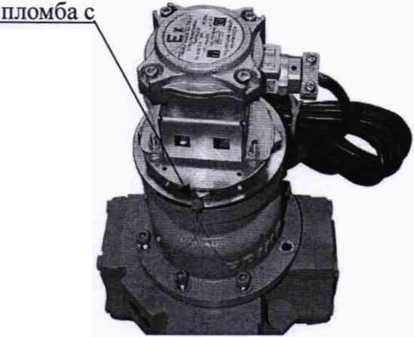

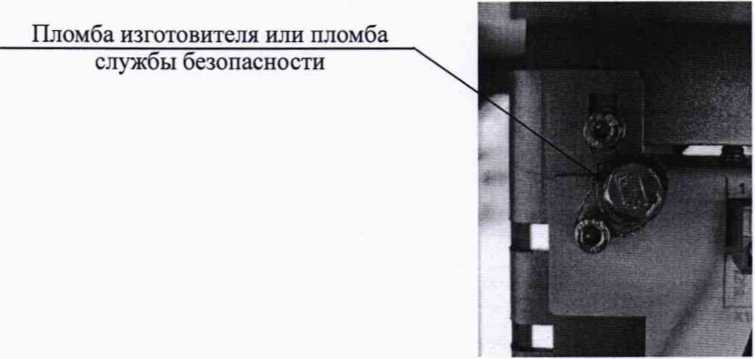

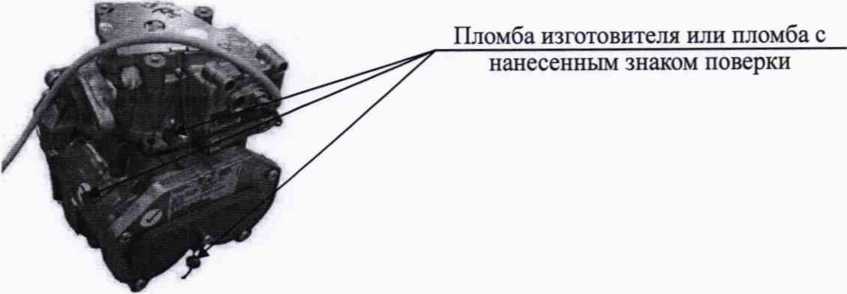

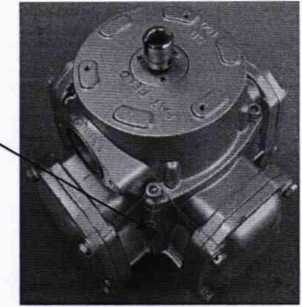

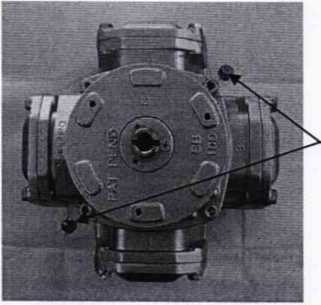

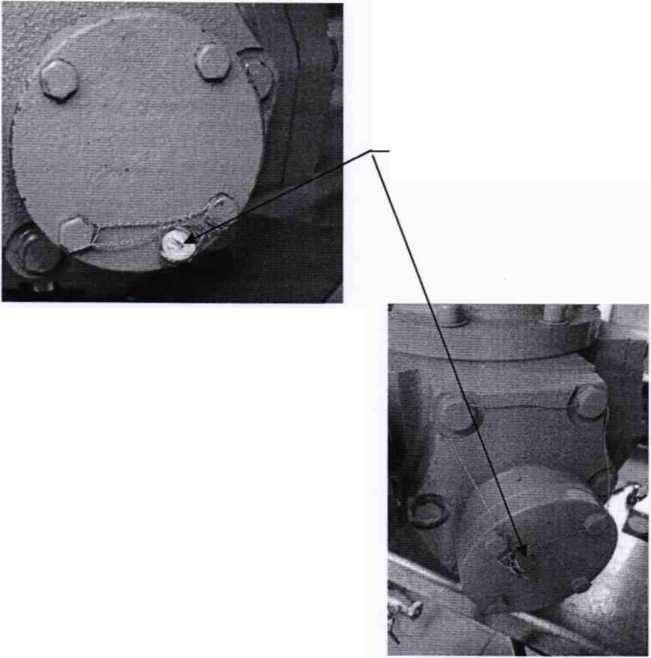

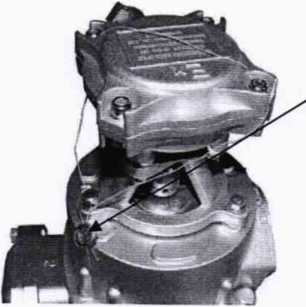

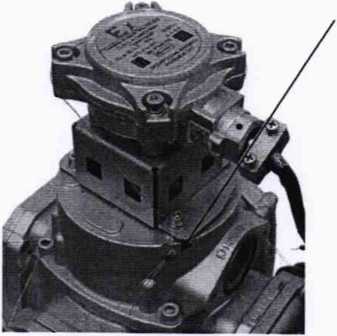

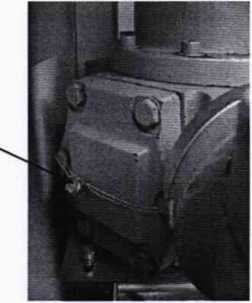

Приложение Б (обязательное) Схемы пломбировки УТ.............................................

Приложение В (справочное) Плотность воздуха........................................................

Настоящая методика поверки (МП) распространяется на установки топливораздаточные «Топаз» (далее - УТ), изготавливаемые ООО «Топаз-сервис» в соответствии с ТУ 4213-004-53540133-2015, предназначенные для измерений объёма и (или) массы жидкого моторного топлива (далее - ЖМТ) вязкостью от 0,55 до 40 мм²/с и газов углеводородных сжиженных (далее - СУГ) при выдаче в баки транспортных средств и тару потребителей.

(Измененная редакция. Изм.№ 2)

Методика поверки устанавливает методы и средства первичной (при выпуске из производства, вводе в эксплуатацию или после ремонта) и периодической поверок.

Первичную и периодическую поверки осуществляют аккредитованные, в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации, на проведение поверки средств измерений юридические лица и индивидуальные предприниматели.

Интервал между поверками - один год.

Перечень ссылочных нормативных документов приведен в приложении А.

Операции поверки

• 1.1 При проведении поверки должны быть выполнены операции, указанные в

таблице 1.

Таблица 1 - Операции поверки

Наименование операции	Номер пункта документа по поверке	Проведение операций при
		первичной поверке	периодической поверке
1 Внешний осмотр	7.1	+	+
2 Опробование	7.2	+	-
3 Проверка герметичности	7.3	+	+
4 Проверка соответствия показаний указателей разового и суммарного учета заданной или выданной дозе объёма (массы) ЖМТ (СУГ)	7.4	+	+
5 Проверка номинального объёмного (массового) расхода ЖМТ (СУГ)	7.5	+	+
6 Определение метрологических характеристик (MX)	7.6	+	+
7 Оформление результатов поверки	8	+	+

• 1.2 Поверка прекращается при получении отрицательных результатов при проведении хотя бы по одной из операций поверки, приведенных в таблице 1, и оформляются результаты поверки в соответствии с разделом 8.

2 Средства поверки

• 2.1 Перечень эталонов единиц величин, средств измерений и вспомогательного оборудования (далее - средств поверки) при проведении операций поверки:

- гигрометр психометрический ВИТ, исполнения ВИТ-2, диапазон измерений относительной влажности от 20 % до 90 %, пределы допускаемой абсолютной погрешности гигрометра, при скорости аспирации от 0,5 до 1 м/с, в диапазонах температур воздуха по «сухому» термометру св. плюс 10 °C до плюс 30 °C включительно ± 6 % и св. плюс 30 °C до

						ДСМК.400740.001 МП				Лист
										4
Изы.	Лист	№ докум.		Подп.	Дата
Инв. № подл.			Подп. и дата				Взам. инв. №	Инв. № дубл.	Подп. и дата

плюс 40 °C включительно ± 5 %, диапазон измерений температуры воздуха от 15 °C до 40 °C, абсолютная погрешность измерений температуры воздуха ± 0,2 °C;

• - барометр-анероид контрольный М-67, с диапазоном измерения от 610 до 790 мм рт. ст., передел допускаемой абсолютной погрешности после введения поправок ± 0,8 мм рт. ст.;

• - манометр показывающий ТМЗ, диапазон измерений избыточного давления от 0 до 2,5 МПа, пределы допускаемой приведенной погрешности измерений избыточного давления ± 2,5 %;

• - секундомер механический СОСпр-2б-2-ОЮ по ТУ 25-1894.003-90;

• - термометр жидкостный стеклянный полного погружения по ГОСТ 27544, цена деления 0,5 °C, диапазон измерения температуры от минус 40 °C до плюс 50 °C; абсолютная погрешность измерений температуры ± 1 °C;

• - ареометр стеклянный с погрешностью ± 0,1 кг/м³;

• - рабочие эталоны единицы объема жидкости 2 разряда из части 3 Государственной поверочной схемы утвержденной приказом Госстандарта от 07 февраля 2018 № 256, с номинальной вместимостью 2, 5, 10, 20, 50 дм³ при температуре 20 °C и пределами относительной погрешности измерений объёма жидкости не более ±0,08 % (±0,1 %);

• - вторичный эталон из части 2 Государственной поверочной схемы утвержденной приказом Госстандарта от 07 февраля 2018 № 256 - установка поверочная универсальная УПУ-АТ, регистрационный номер 54214-13, модификации У ПУ-АТ 100 (далее - поверочная установка) с номинальной вместимостью мерника 100 дм³ при температуре 20 °C, пределами допускаемой относительной погрешности установки при измерении объёма жидкости ± 0,05 %, диапазоном измерений массы жидкости от 0,4 до 100 кг, пределами допускаемой относительной погрешности установки при измерении массы жидкости ± 0,04 %;

• - рабочие эталоны единицы объема жидкости 2 разряда (мерники металлические 2-го разряда для сжиженных газов ММСГ-1 (далее- мерник, ММСГ-1), регистрационный номер 22482-07, с номинальной вместимостью мерника 10 дм³, пределами допускаемой относительной погрешности измерений доз сжиженного газа с учетом поправок по температуре и давлению ± 0,1 %;

• - весы лабораторные ВМ, регистрационный номер 36468-07, модификации ВМ24001, диапазон взвешивания от 5 г до 24 кг, диапазон выборки массы тары 24 кг, цена деления шкалы (дискретность отчета, d) 100 мг, пределы допускаемой погрешности измерений (в интервалах взвешивания): ± 1 г (от 5 г до 5 кг), ± 2 г (от 5 до 20 кг) и ± 3 г (от 20 до 24 кг);

  Изы.	Лист	№ докум.	Подп.	Дата

  ДСМК.400740.001 МП

• - тара транспортная металлическая по ГОСТ 30765 (далее - тара), номинальной вместимостью 20 дм³;

• - баллоны стальные сварные для сжиженных углеводородных газов на давление до 1,6 МПа по ГОСТ 15860 (далее - баллон), объёмом 12 дм³ и 27 дм³.

2.1 (Измененная редакция. Изм. №1,2,3)

• 2.2 Допускается применение аналогичных средств измерений и вспомогательного оборудования, но обеспечивающих определение (контроль) метрологических характеристик поверяемых УТ с требуемой точностью.

2.2 (Измененная редакция. Изм. № 1, 2)

• 2.3 Эталоны единиц величин и средства измерений, применяемые для поверки УТ должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке или не истекший срок действия результатов поверки, если свидетельства о поверке не выдавались, эталоны единиц величин должны быть аттестованы в установленном порядке и иметь действующие свидетельства о периодической аттестации эталонов единиц величин.

2.3 (Измененная редакция. Изм. № 1)

• 2.4 Соотношение пределов допускаемых погрешностей средств поверки и УТ в условиях поверки не более 1:3.

3 Требования к квалификации поверителей

• 3.1 К выполнению поверки допускаются лица, прошедшие обучение и проверку знаний требований охраны труда в соответствии с ГОСТ 12.0.004, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», годные по состоянию здоровья, аттестованные в качестве поверителя, изучившие настоящую МП, эксплуатационные документы (ЭД) на УТ, средства поверки и прошедшие инструктаж по технике безопасности и допущенные к работе на электроустановках напряжением до 1000 В.

  Изм.	Лист	№ докум.	Подп.	Лата

  ДСМК.400740.001 МП

4 Требования безопасности

• 4.1 Перед началом поверки необходимо выполнить:

• - требования безопасности, изложенные в ЭД на УТ;

• - требования безопасности, изложенные в ЭД на используемые средства поверки.

• 4.2 При периодической поверке проверяют заземление установки в соответствии с требованиями ГОСТ 21130, ГОСТ 12.2.007.0, ГОСТ 30852.0 (МЭК 60079-0:1998). Заземляющий проводник должен быть подключен к болту заземления УТ.

• 4.3 Требования безопасности электрических изделий должны соответствовать ГОСТ Р 52931 и ГОСТ 12.2.007.0. При работе с электрооборудованием следует соблюдать требования безопасности, изложенные в «Правилах техники безопасности при эксплуатации электроустановок потребителей».

• 4.4 При проведении поверки необходимо соблюдать правила пожарной безопасности, действующие на предприятии.

• 4.5 Источником опасности при проведении поверки является электрический ток и избыточное давление измеряемой среды.

• 4.6 Представитель аккредитованной метрологической службы юридического лица должен быть обеспечен средствами индивидуальной защиты в соответствии с действующими

типовыми нормами.

• 4.7 При попадании измеряемой среды на руки их необходимо вымыть горячей водой с мылом. При попадании измеряемой среды в глаза их следует немедленно промыть чистой водой, после чего обратиться к врачу.

5 Условия поверки

• 5.1 При проведении первичной поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, ЖМТ (СУГ), °C....................................от 15 до 25;

• - относительная влажность воздуха, %..............................................................от 30 до 80;

• - атмосферное давление, кПа.........................................................................от 84 до 106,7;

• - отсутствие внешних электрических и магнитных полей (кроме геомагнитного);

• - отсутствие механической вибрации, тряски и ударов, влияющих на работу УТ;

• - напряжение питания УТ должно соответствовать требованиям, установленным в ЭД

  Изм.	Лист	№ до кум.	Подп.	Дата

  ДСМК.400740.001 МП

  на УТ.

5.1 (Измененная редакция. Изм. Xs 1)

• 5.2 При проведении первичной и периодической поверок должны быть соблюдены

следующие условия:

• - температура окружающего воздуха и ЖМТ, при измерении объёма ЖМТ, °C:

а) бензина.............................................................................от минус 40 до плюс 35;

б) дизельного топлива и керосина...................................от минус 40^|) до плюс 50;

• - температура окружающего воздуха и СУ Г, при измерении объёма СУГ, °C:

а) пропан-бутан автомобильный.........................................от минус 20до плюс 45;

б) пропан автомобильный...................................................от минус 35до плюс 45.

• - температура окружающего воздуха при измерении массы ЖМТ и СУГ, в соответствии с рабочими условиями применения весов;

• - относительная влажность воздуха, %................................................................от 30 до 80;

• - атмосферное давление, кПа............................................................................от 84 до 106,7;

• - напряжение электропитания УТ должно соответствовать требованиям, установленным в ЭД на УТ.

5.2 (Измененная редакция. Изм. Xs 1,2)

• 5.3 Измеряемая среда

  • 5.3.1 При определении относительных погрешностей измерений объёма (массы) ЖМТ:

• - при первичной поверке (при выпуске из производства или после ремонта): Shellsol D60, керосин по ТУ 38.401-58-10-90 или другая углеводородная жидкость с подобными физическими свойствами, при этом допускается применение присадки «Акор-1» ГОСТ 15171, взятой в соотношении 10:1 по ГОСТ 9.014 для изделий группы II-1.

• - при первичной (при вводе в эксплуатацию или после ремонта) и периодической поверках: бензин, дизельное топливо, керосин и другие виды ЖМТ.

5.3.1 (Измененная редакция. Изм. Xs 2)

• 5.3.2 При определении относительных погрешностей измерений объёма (массы) СУГ:

• - при первичной поверке (при выпуске из производства или после ремонта) пропан-

^1}Или температуры помутнения или кристаллизации дизельного топлива (керосина) и других видов ЖМТ

бутан автомобильный, пропан автомобильный или другая углеводородная жидкость с подобными физическими свойствами.

- при первичной (при вводе в эксплуатацию или после ремонта) и периодической поверках: пропан-бутан автомобильный или пропан автомобильный.

• 5.3.3 На основании письменного заявления владельца для УТ в состав, которых входит блок управления с параметром «Калибровочный код» (контроль за состоянием программных метрологически значимых параметров), его наличие отражается в формуляре УТ (раздел 16 таблица 8), допускается проведение поверки отдельных измерительных линий гидравлической части (включающих измеритель объёма с генератором импульсов или расходомер массовый и раздаточный рукав) из состава УТ, с обязательным указанием в свидетельстве о поверке или эксплуатационной документации информации об объеме проведенной поверки.

5.3.3 (Введен впервые. Изм. № 3)

• 5.3.4 После выполнения ремонта отдельной измерительной линии, для многорукавной УТ, следует выполнить ее поверку согласно методике поверки. Поверку остальных измерительных линий УТ, с действующими сроками поверки, допускается не проводить, если их действующие калибровочные коды (методика проверки приведена в приложении Б) соответствуют указанным в формуляре на УТ, во время предыдущей поверки.

5.3.4 (Введен впервые. Изм. № 3) 6 Подготовка к поверке

• 6.1 Перед проведением поверки выполняют подготовительные работы:

• - средства поверки должны быть подготовлены к работе в соответствии с ЭД на них;

• - перед началом поверки мерники должны быть смочены измеряемой средой.

• 6.2 Перед каждым последующим измерением:

• - после слива ЖМТ из мерника сплошной струей делают выдержку на слив капель в течение 60 с для мерников вместимостью до 20 л и 90 с - для мерников вместимостью более 20 л;

• - слив СУ Г из мерника ММСГ-1 выполняют в соответствии с ЭД на мерник ММСГ-1.

  Изм.	Лист	№ докум.	Подп.	Лата

  ДСМК.400740.001 МП

7 Проведение поверки и обработка результатов измерений

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре УТ, выпускаемой из производства или после ремонта, должно быть установлено ее соответствие требованиям эксплуатационных документов на УТ.

  • 7.1.2 При внешнем осмотре УТ, находящейся в эксплуатации, проверяют:

• - состав оборудования на соответствие ЭД;

• - отсутствие нарушения лакокрасочного покрытия корпуса, сборочных единиц и коммуникаций установки, влияющих на правильную работу УТ;

• - четкость изображения маркировки и надписей на УТ, а также цифр и отметок на указателях разового и суммарного учета;

• - отсутствие грязи на стеклах блока индикации и управления, закрывающих указатели разового и суммарного учета, и на стекле индикатора.

• 7.1.3 Производится проверка калибровочных кодов каждой измерительной линии на соответствие указанным в формуляре на УТ, по методике приложения Б.

7.1.3 (Введен впервые. Изм. № 3)

• 7.2 Опробование

  • 7.2.1 Проверка идентификационных данных программного обеспечения (далее - ПО)

  • 7.2.2 Проверку идентификационных данных ПО производить путем сличения идентификационных данных ПО, указанных в ЭД на УТ, и номера версии ПО, отображаемого на блоке управления и индикации после включения УТ, с идентификационными данными ПО,

указанными в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные ПО (признаки)	Значение
Идентификационное наименование ПО	Топаз
Номер версии ПО (идентификационный номер), не ниже	501
Цифровой идентификатор ПО	_*
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования

						ДСМК.400740.001 МП				Лист
										10
Изы.	Лист	№ докум.		Подп.	Дата
Инв. № подл.			Подп. и дата				Взам. инв. №	Инв. № дубл.	Подп. и дата

• 7.2.3 Результаты проверки считаются положительными, если идентификационные данные ПО, указанные в ЭД, и номер версии ПО, отображаемый на блоке управления и индикации, соответствуют указанным в таблице 2.

• 7.2.4 УТ подсоединяют к трубопроводу измерительной линии, оснащенной приборами контроля давления, и к системе электропитания (при проведении первичной поверки).

• 7.2.5 При опробовании гидравлической части УТ, необходимо:

• - гидравлическую систему установки заполнить измеряемой средой под избыточным давлением, указанным в ЭД на УТ;

• - прокачать через установку не менее 30 л измеряемой среды и убедиться в ее исправной работе;

• - проверить работоспособность УТ в соответствии с ЭД;

• - отсоединить УТ от трубопровода измерительной линии.

• 7.3 Проверка герметичности

  • 7.3.1 Герметичность УТ проверяют под избыточным давлением, создаваемым насосом при закрытом раздаточном кране УТ. Для этого заполняют гидравлическую часть УТ ЖМТ (СУГ), создавая избыточное давление ЖМТ (СУГ).

  • 7.3.2 После выдержки УТ под избыточным давлением при работающем насосе в течение трех минут останавливают насос и, не открывая раздаточного крана, выдерживают систему в течение одной минуты, после чего осматривают места соединений.

  • 7.3.3 УТ считают герметичной, если при осмотре соединений УТ и раздаточного крана не обнаружено следов течи ЖМТ (СУГ^])), а избыточное давление в гидравлической части УТ, предназначенной для измерения СУГ, не снижается^{1 2}).

  • 7.3.4 Допускается проверку герметичности проводить при опробовании УТ.

• 7.4 Проверка соответствия показаний указателей разового и суммарного учета заданной или выданной дозе объёма (массы) ЖМТ (СУГ)

  Изм.	Лист	№ докум.	Подп.	Лата

  ДСМК.400740.001 МП

• 7.4.1.1 Для проверки соответствия показаний указателей разового и суммарного учета

следует:

• - записать показания указателя суммарного учета п, л (кг);

• - выдать заданную дозу объёма (массы) ЖМТ (СУГ);

• - записать показания указателя разового учета q, л (кг);

• - записать показания указателя суммарного учета п_ь л (кг).

• 7.4.1.2 Определяют значение дозы объёма (массы) ЖМТ (СУГ) по показаниям указателя суммарного учета , л (кг), по формуле

Qi = Hi - n

• 7.4.1.3 Значение должно быть равно значению дозы объёма (массы) ЖМТ (СУГ) по

показаниям указателя разового учета.

• 7.4.1.4 Операции проверки соответствия показаний указателей разового и суммарного учета заданной или выданной дозе объёма (массы) ЖМТ (СУГ) проводят не менее двух раз.

• 7.4.1.5 Допускается проверку соответствия показаний указателей разового и суммарного учета заданной или выданной дозе объёма (массы) ЖМТ (СУГ) проводить при опробовании или проверке MX УТ.

• 7.5 Проверка номинального объёмного (массового) расхода ЖМТ (СУГ)

• 7.5.1.1 Номинальный объёмный (массовый) расход ЖМТ (СУГ) определяют по формуле

Х-60

Q = —

где X- объём (масса) ЖМТ (СУГ) заданной или выданной дозы по показаниям УТ, л (кг); t - время измерений объёма (массы) ЖМТ (СУГ) по показания секундомера, с.

• 7.5.1.2 Номинальный объёмный (массовый) расход ЖМТ (СУГ) должен соответствовать номинальному объёмному (массовому) расходу ЖМТ (СУГ), указанному в ЭД на УТ с учетом значений допускаемого отклонения объёмного (массового) расхода ЖМТ (СУГ) от

номинального значения.

• 7.5.1.3 Допускается проверку номинального объёмного (массового) расхода ЖМТ (СУГ) проводить при опробовании или проверке MX УТ.

  Изм.	Лист	№ докум.	Подп.	Дата

  ДСМК.400740.001 МП

7.6 Определение метрологических характеристик

• 7.6.1 Определение относительной погрешности измерений объёма ЖМТ (СУГ)

• 7.6.1.1 Относительную погрешность измерений объёма ЖМТ (СУГ), соответствующего минимальной дозе выдачи объёма ЖМТ (СУГ), определяют путем сравнения результата измерений объёма ЖМТ (СУГ) по показаниям УТ с результатом измерений объёма ЖМТ (СУГ) в мернике путем налива, в зависимости от номинальной вместимости используемого мерника, доз объёма ЖМТ (СУГ), приведенных в таблице 3.1 и 3.2.

7.6.1.1 (Измененная редакция. Изм.№ 2)

Таблица 3 - Дозы объёма ЖМТ (СУГ) при первичной поверке (при выпуске из производства или после ремонта)

Измеряемая среда	Номинальный объёмный расход УТ, л/мин	Номинальная вместимость мерника, дм3 (л)
		2	10	20	50	100°	102)
		Количество наливаемых доз
ЖМТ	до 50	1 раз по 2	5 раз по 2	-	-	-	-
	св. 50 до 130	-	1 раз по 10	-	5 раз по 10	10 раз по 10	-
	св. 130 до 400	-	-	20	-	5 раз по 20	-
СУГ	до 50	-	2 раза по 53)	4 раза по 53)	-	-	2 раза по 5

¹¹ Мерник поверочной установки.

• ²⁾ Мерник ММСГ-1.

• ³⁾ В случае использования углеводородной жидкости с физическими свойствами, подобными СУГ, и находящейся в жидком агрегатном состоянии при условиях поверки, указанных в п.5.1.

Таблица 3 (Измененная редакция. Изм.№ 2)

Таблица4 - Дозы объёма ЖМТ (СУГ) при первичной (при вводе в эксплуатацию или после ремонта) и периодической поверках

Измеряемая среда	Номинальный объёмный расход УТ, л/мин	Номинальная вместимость мерника, дм3 (л)
		2	10	20	50	100°	102)
		Количество наливаемых доз
ЖМТ	до 50	1 раз 2	5 раз по 2	-	-	-	-
	св. 50 до 130	-	1 раз 10	-	5 раз по 10	10 раз по 10	-
	св. 130 до 400	-	-	20	-	5 раз по 20	-
СУГ	до 50	-	2 раза по 53)	4 разапо 53)	-	-	2 раза по 5

^!) Мерник поверочной установки.

						ДСМК.400740.001 МП				Лист
										13
Изм.	Лист	№ доку.и.		Подп.	Дата
Инв. № подл.			Подп. и дата				Взам. инв. №	Инв. № дубл.	Подп. и дата

• ²⁾ Мерник ММСГ-1.

• ³⁾ В случае использования углеводородной жидкости с физическими свойствами, подобными СУГ, и находящейся в жидком агрегатном состоянии при условиях поверки, указанных в п.5.1.

Таблица 4 (Измененная редакция. Изм.№ 2)

• 7.6.1.2 Относительную погрешность измерений объёма ЖМТ (СУГ), отличного от минимальной дозы выдачи объёма ЖМТ (СУГ), определяют путем сравнения результата измерений по показаниям УТ с результатом измерений в мернике путем налива, в зависимости от номинальной вместимости используемого мерника, значений доз объёма ЖМТ (СУГ), приведенных в таблице 5 и 6.

7.6.1.2 (Измененная редакция. Изм. № 2)

Таблица 5 - Дозы объёма ЖМТ (СУГ) при первичной поверке (при выпуске из производства или после ремонта)

Измеряемая среда	Номинальный объёмный расход УТ, л/мин	Номинальная вместимость мерника, дм3 (л)
		2	10	20	50	100°	102)
		Количество выдаваемых доз
ЖМТ	до 50	-	10	20	50	100	-
	св. 50 до 130	-	-	-	50 л	100	-
	св. 130 до 400	-	-	-	-	100	-
СУГ	до 50	-	10	203J	50 л3)	1003)	10
lf Мерник поверочной установки. 2) Мерник ММСГ-1. л)В случае использования углеводородной жидкости с физическими свойствами, подобными СУГ, и находящейся в жидком агрегатном состоянии при условиях поверки, указанных в п.5.1.

Таблица 5 (Измененная редакция. Изм.№ 2)

Таблицаб - Дозы объёма ЖМТ (СУГ) при первичной (при вводе в эксплуатацию или после ремонта) и периодической поверках

Измеряемая среда	Номинальный объёмный расход УТ, л/мин	Номинальная вместимость мерника, дм3 (л)
		2	10	20	50	100°	102)
		Количество выдаваемых доз
ЖМТ	до 50	-	10	20	50	100	-
	св. 50 до 130	-	-	-	50	100	-
	св. 130 до 400	-	-	-	-	100	-

						ДСМК.400740.001 МП				Лист
										14
ИзМ.	Лист	№ докум.		Подп.	Дата
Инв. № подл.			Подп. и дата				Взам. инв. №	Инв. № дубл.	Подп. и дата

СУГ	до 50	-		203)	503)	1003)	10
1} Мерник поверочной установки. 2) Мерник ММСГ-1. ?,В случае использования углеводородной жидкости с физическими свойствами, подобными СУГ, и находящейся в жидком агрегатном состоянии при условиях поверки, указанных в п.5.1

Таблица 6 (Измененная редакция. Изм.№ 2)

7.6.1.3 Определяют значения относительных погрешностей измерений объёмов ЖМТ (СУГ), %, по формуле

6V = ^V“” ~^V" • 100 %,                                                 (3)

где У_изи- объём ЖМТ (СУГ) по показаниям УТ, м³;

V_M- объём ЖМТ (СУГ) в мернике, м³, определяемый:

• - для ЖМТ (СУГ¹)) по ЭД на поверочную установку² или по формуле

V„ = V_2o[l + 3-a_tI(t„-2O)],                                       ₍3.i)

где V₂₀ - номинальная вместимость мерника при 20 °C, м³;

Примечание - Допускается при температуре окружающего воздуха (20 ± 5) °C, принимать V_M = V₂₀.

- коэффициент линейного расширения материала стенок эталонного мерника, °C'¹,

указанный в ЭД на мерник;

t„ - температура ЖМТ в эталонном мернике, °C.

• - для СУГ по формуле

V„ = V₂₀ • [1 + 0,0006 - Р_н + 0,000036 • (t_H - 20)]                            (3.2)

где V₂₀ - номинальная вместимость мерника ММСГ-1 при 20 °C, м³;

¹¹ В случае использования углеводородной жидкости с физическими свойствами, подобными СУГ, и находящейся в жидком агрегатном состоянии при условиях поверки, указанных в п.5.1.

²⁾ При использовании мерника поверочной установки.

						ДСМК.400740.001 МП				Лист
										15
Изы.	Лист	№ докум.		Подп.	Дата
Инв. № подл.			Подп. и дата				Взам. инв. №	Инв. № дубл.	Подп. и дата

Р_м - избыточное давление измеряемой среды по показаниям манометра мерника

ММСГ-1,МПа;

t_H - температура СУГ в мернике по показаниям термометра мерника ММСГ-1, °C.

• 7.6.1.4 Полученные значения относительных погрешностей измерений объёма ЖМТ (СУГ) не должны превышать значений допускаемых пределов относительной погрешности измерений объёма ЖМТ (СУГ), указанных в ЭД на УТ.

• 7.6.1.5 Допускается при проведении периодической поверки УТ относительную погрешность измерений объёма ЖМТ (СУГ) по п. 7.6.1.1 не проводить.

• 7.6.2 Определение относительной погрешности измерений массы ЖМТ (СУГ)

• 7.6.2.1 Относительную погрешность измерений массы ЖМТ (СУГ), соответствующей минимальной дозе выдачи массы ЖМТ (СУГ), определяют путем сравнения результата измерений массы ЖМТ (СУГ) по показаниям УТ с результатом измерений массы ЖМТ (СУГ), в зависимости от используемых средств поверки, путем налива доз массы ЖМТ (СУГ), приведенных в таблице 7 и 8.

7.6.2.1 (Измененная редакция. Изм. № 1,2)

Таблица7 - Дозы массы ЖМТ (СУГ) при первичной поверке (при выпуске из производства или после ремонта)

Измеряемая среда	Номинальный массовый расход УТ, кг/мин	Средства поверки
		весы		поверочная установка
		тара	баллон (12 дм3)
ЖМТ	до 50	2 кг	-	2 кг
	св. 50 до 130	10 кг	-	10 кг
	св. 130 до 400	-	-	25 кг
СУГ	до 50	5^	5 кг

В случае использования углеводородной жидкости с физическими свойствами, подобными СУГ, и находящейся в жидком агрегатном состоянии при условиях поверки, указанных в п.5.1.

Таблица 7 (Измененная редакция. Изм. № 1)

					ДСМК.400740.001 МП	Лист
						16
Изм.	Лист	№ докум.	Подп.	Дата

Таблица8 - Дозы массы ЖМТ (СУГ) при первичной (при вводе в эксплуатацию или после ремонта) и периодической поверках

Измеряемая среда	Номинальный массовый расход УТ, кг/мин	Средства поверки
		весы		поверочная установка
		тара	баллон (12 дм3)
ЖМТ	до 50	2 кг	-	2 кг
	св. 50 до 130	10 кг	-	10 кг
	св. 130 до 400	-	-	25кг
СУГ	до 50	5 кг])	5 кг	5 кг0
1}В случае использования углеводородной жидкости с физическими свойствами, подобными СУГ, и находящейся в жидком агрегатном состоянии при условиях поверки, указанных в п.5.1.

Таблица 8 (Измененная редакция. Изм. № 1)

• 7.6.2.2 Относительную погрешность измерений массы ЖМТ (СУГ), отличной от минимальной дозы выдачи массы ЖМТ (СУГ), при измерении определяют путем сравнения результата измерений по показаниям УТ с результатом измерений массы ЖМТ (СУГ), в зависимости от используемых средств поверки, путем налива доз массы ЖМТ (СУГ), приведенных в таблице 9 и 10.

7.6.2.2 (Измененная редакция. Изм. № 1,2)

Таблица 9 - Дозы массы ЖМТ (СУГ) при первичной поверке (при выпуске из производства или после ремонта)

Измеряемая среда	Номинальный массовый расход УТ, кг/мин	Средства поверки
		весы		поверочная установка
		тара	баллон (27 дм3)
ЖМТ	до 50	5 кг	-	5 кг
	св. 50 до 130	-	-	20 кг
	св. 130 до 400	-	-	50 кг
СУГ	до 50	7 кг1)	7 кг	7 кг!)
В случае использования углеводородной жидкости с физическими свойствами, подобными СУГ, и находящейся в жидком агрегатном состоянии при условиях поверки, указанных в п.5.1.

Таблица 9(Измененная редакция. Изм. № 1)

						ДСМК.400740.001 МП				Лист
										17
IIЗМ.	Лист	№ докум.		Подп.	Дата
Инв. № подл.			Подп. и дата				Взам. инв. №	Инв. № дубл.	Подп. и дата

Таблица 10 - Дозы массы ЖМТ (СУГ) при первичной (при вводе в эксплуатацию или после ремонта) и периодической поверках

Измеряемая среда	Номинальный массовый расход УТ, кг/мин	Средства поверки
		весы		поверочная установка
		тара	баллон (27 дм3)
ЖМТ	до 50	5 кг	-	5 кг
	св. 50 до 130	-	-	20 кг
	св. 130 до 400	-	-	50 кг
СУГ	до 50	7 кг0	7 кг	7 кг0

^1}В случае использования углеводородной жидкости с физическими свойствами, подобными СУГ, и находящейся в

жидком агрегатном состоянии при условиях поверки, указанных в п.5.1.

Таблица 10 (Измененная редакция. Изм. № 1)

• 7.6.2.3 Определяют значения относительных погрешностей измерений массы ЖМТ (СУГ), %, по формуле

_8М=^.₁₀ОН                         ₍₄₎

где М_изм - масса ЖМТ (СУГ) по показаниям УТ, кг;

М₃ - масса ЖМТ (СУГ) в таре (баллоне), мернике поверочной установки, кг, определяется в зависимости от используемых средств поверки, для:

• - ЖМТ с использованием поверочной установки в соответствии с ЭД на неё;

• - ЖМТ (СУГ) с использованием тары (баллона) определяют по формуле

М_э = (M_ - М_от)--,

Рж Рвозд

где М^н - масса тары (баллона)^!) до налива ЖМТ (СУГ), кг;

- масса тары (баллона) после налива ЖМТ (СУГ), кг;

Рвозд ~ плотность воздуха, определяют в соответствии с приложением В, кг/м³или по формуле

_ 0,348444 X Р - (0,00252 X t - 0,020582) X h Рвозд где Р - атмосферное давление окружающей среды, при котором происходило измерение массы измеряемой среды, гПа;

t - температура окружающей среды, при которой происходило измерение массы измеряемой среды, °C;

h - относительная влажность окружающей среды, при которой происходило измерение массы измеряемой среды, %;

р_ж - плотность ЖМТ (СУГ) при температуре налива, кг/м³, определяется для:

-ЖМТ по Р 50.2.076-2010 с использованием термометра и ареометра или по результатам лабораторного анализа;

- СУГ по формуле (7) документа ГОСТ Р 8.785 или по результатам лабораторного анализа.

7.6.2.3 (Измененная редакция. Изм. № 1,2)

• 7.6.2.4 Полученные значения относительных погрешностей измерений массы ЖМТ (СУГ) не должны превышать значений допускаемых пределов относительной погрешности измерений массы ЖМТ (СУГ), указанных в ЭД на УТ.

• 7.6.2.5 Допускается при проведении периодической поверки УТ относительную погрешность измерений массы ЖМТ (СУГ) по п. 7.6.2.2 не проводить.

7.6.2.5 (Измененная редакция. Изм. № 1) 7.7 Обработка результатов измерений по ГОСТ Р 8.736. 8 Оформление результатов поверки

• 8.1 Результаты поверки оформляют протоколами произвольной формы.

• 8.2 При положительных результатах поверки оформляют свидетельство о поверке в установленном порядке и/или делают соответствующие записи в формуляре на УТ - сведения по каждой измерительной линии: ее номер, заводской номер расходомера, калибровочный код, дату, ФИО, подпись поверителя и наносят знак поверки.

8.2 (Измененная редакция. Изм. № 3)

• 8.3 Для защиты УТ от несанкционированного доступа производится пломбировка УТ в соответствии со схемами пломбировки УТ, приведенными в приложении Б.

• 8.3 (Измененная редакция. Изм. № 3)

  Изм.	Лист	№ докум.	Подп.	Дата

  ДСМК.400740.001 МП

  Лист



• 8.4 При отрицательных результатах поверки УТ к применению не допускают,

свидетельство о поверке аннулируют, выдают извещение о непригодности с указанием причин в установленном порядке, а УТ направляют в ремонт или для настройки (регулировки) производителю или авторизованной сервисной организации.

• 8.5 При отрицательных результатах поверки отдельной измерительной линии, с измерителя объёма с генератором импульсов или расходомера массового данной измерительной линии снимаются пломбы, а лоток с раздаточным краном этой измерительной линии закрывается на замок и/или пломбируется для защиты от несанкционированного использования.

• 8.5 (Введен впервые. Изм. № 3)

  Изм.	Лист	№ докум.	Подп.	Дата

  ДСМК.400740.001 МП

  Лист



Приложение А

(справочное)

Перечень ссылочных документов

Таблица А.1- Перечень ссылочных документов

Обозначение документа, на который дана ссылка	Нормативные и технические документы, устанавливающие требования к установкам топливораздаточным «Топаз»	Номер раздела, пункта, подпункта МП
ГОСТ 9.014-78	Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования	5.2.1
ГОСТ 12.0.004-90	Межгосударственный стандарт. Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения	2.1
ГОСТ 12.2.007.0-93	Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности	4.2,4.3
ГОСТ 30852.0-2002 (МЭК 60079-0:1998)	Электрооборудование взрывозащищённое. Общие требования	4.2
ГОСТ 15171-78	Присадка Акор-1. Технические условия	5.2.1
ГОСТ 15860-84	Баллоны стальные сварные для сжиженных углеводородных газов на давление до 1,6 МПа. Технические условия	2.1
ГОСТ 21130-75	Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры	4.2
ГОСТ 27544-87	Термометры жидкостные стеклянные. Общие технические условия	2.1
ГОСТ 27578-87	Газы углеводородные сжиженные для автомобильного транспорта	5.1
ГОСТ 30765-2001	Тара транспортная металлическая. Общие технические условия	2.1
ГОСТ Р 8.736-2011	Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения	7.8
ГОСТ Р 8.785-2012	Государственная система обеспечения единства измерений. Масса газового конденсата, сжиженного углеводородного газа и широкой фракции легких углеводородов. Общие требования к методикам (методам) измерений	7.6.2.3
ГОСТ Р 52931-2008	Приборы контроля и регулирования технологических процессов. Общие технические условия	4.3
ГОСТ OIML R 111-1-2009	Государственная система обеспечения единства измерений. Гири классов точности Е (индекса 1), Е (индекса 2), F (индекса 1), F (индекса 2), М (индекса 1), М (индекса 1-2), М (индекса 2), М (индекса 2-3) и М (индекса 3). Часть 1. Метрологические и технические требования	таблица В.1
ТУ 25-1894.003-90	Секундомеры механические Технические условия	2.1
ТУ 38.401-58-10-90	Керосины осветительные Технические условия	5.2.1
ТУ 4213-004-53540133-2015	Установки топливораздаточные «Топаз» Технические условия	вводная часть, 8.3
Р 50.2.076-2010	Государственная система обеспечения единства измерений. Плотность нефти и нефтепродуктов. Методы расчета. Программы и таблицы приведения	7.6.2.3

Приложение Б

(обязательное)

Схемы пломбировки УТ

Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках Б.1 - Б.8.

(Измененная редакция. Изм.№ 2,3)

Пломба изготовителя или пломба с нанесенным знаком поверки

а) с измерителем объёма ЖМТ                              б) с измерителем объёма СУГ

Рисунок Б.1 - Схемы пломбировки генераторов импульсов, производства фирмы «Zhejiang DatianMachineCo.,Ltd.»

а) с измерителем объёма ЖМТ                              б) с измерителем объёма СУГ

Рисунок Б. 1.1 — Схемы пломбировки генераторов импульсов, производства ООО «Топаз-сервис

Рисунок Б.1.1 (Введен дополнительно. Изм.№ 2)

Пломба изготовителя или пломба с нанесенным знаком поверки

Рисунок Б.2 - Схема пломбировки измерителей объёма ЖМТ

Рисунок Б.З - Схема пломбировки измерителей объёма СУГ

Изм.	Лист	Ns докум.	Подп.	Дата

ДСМК.400740.001 МП

Рисунок Б.4 - Схема пломбировки измерителя объёма с генератором импульсов, производства фирмы «Tokheim UK Ltd.»

Схемы пломбировки расходомеров массовых Promass, LPGmass, счетчиков-расходомеров массовых MicroMotion в соответствии с их эксплуатационными документами или как для аналогичных СИ в соответствии с МИ 3002-2006.

Рисунок Б.5 - Схемы пломбировки блоков управления серии «Топаз-ЗОбБУ»

Рисунок Б.5 (Измененная редакция. Изм. № 2)

						ДСМК.400740.001 МП				Лист
										24
Изы.	Лист	№ докум.		Подп.	Дата
Инв. № подл.			Подп. и дата				Взам. инв. №	Инв. № дубл.	Подп. и дата

Блоки управления могут иметь параметр «Калибровочный код» (контроль за состоянием программных метрологически значимых параметров), его наличие отражается в формуляре УТ (раздел 16, таблица 8). Он представляет собой число, которое содержит в себе значения всех параметров, связанных с электронной юстировкой:

• - счетчик обновлений ПО блока управления;

• - счетчик операций юстировки;

• - юстировочный коэффициент.

Калибровочный код для каждой измерительной линии индивидуальный, его можно считать с помощью персонального компьютера с сервисной программой «Настройка Топаз (универсальная)» или вывести на табло УТ.

Для вывода текущих значений калибровочных кодов на табло УТ предусмотрен специальный режим. Необходимо отключить питание УТ на 10 секунд, включить его и в течение 30 секунд трижды выполнить снятие и установку крана так, чтобы каждый раз срабатывал датчик снятого крана. В многорукавных УТ можно выбрать любой один кран. На табло отобразится название режима "CALIBER CODE" и номер крана: например "Р-2". Попеременно с этим будет отображаться значение калибровочного кода данной измерительной линии. Чтобы увидеть код другой измерительной линии, необходимо снять и установить ее кран. В случае УТ с однострочной индикацией, каждая строка отображается отдельным экраном в цикле. Выход из режима - выключением питания УТ.

Пример индикации калибровочного линии показан на рисунке Б.6.

Рисунок Б.6 - Пример индикации калибровочного кода

В случае изменения юстировочного коэффициента одновременно изменится и калибровочный код измерительной линии, который никогда не примет предыдущего значения, т.к. он содержит счетчик операций. Поэтому использование калибровочного кода позволяет

однозначно трактовать, проводилась ли несанкционированная юстировка с момента поверки и пломбирования УТ. В этом плане несанкционированное изменение калибровочного кода физически соответствует несанкционированному срыву пломбы представителя аккредитованной метрологической службы.

Конструкция корпуса блока управления (БУ), либо защитного кожуха в УТ для бескорпусных БУ, должна препятствовать несанкционированному доступу к микропроцессору и разъему внутрисхемного программирования, расположенным на плате. Тем самым обеспечивается защита оригинального ПО микропроцессора и калибровочного кода от несанкционированных изменений.

При положительных результатах поверки пломбированию одной пломбой представителя службы безопасности подлежат:

- узел крепления крышки и основания корпуса (кожуха) БУ - защита от

несанкционированного открытия корпуса;

- узел крепления блока к УТ - защита от несанкционированного снятия/замены блока.

Рисунок Б.7 - Схема пломбировки узлов крепления БУ

При положительных результатах первичной или периодической поверки поверитель вносит в формуляр УТ сведения для каждой измерительной линии: ее номер, заводской номер

расходомера, калибровочный код, дату, ФИО, подпись и наносит знак поверки.

						ДСМК.400740.001 МП				Лист
										26
Изм.	Лист	№ докум.		Подп.	Дата
Инв. № подл.			Подп. и дата				Взам. инв. №	Инв. № дубл.	Подп. и дата

Пломба изготовителя или пломба с нанесенным знаком поверки

Рисунок Б.8 - Схема пломбировки устройства отчетного «Топаз- 106К1Е»

Рисунок Б.6, Б.7, Б.8 (Измененная редакция. Изм. № 3)

Приложение В

(справочное)

Плотность воздуха

Таблица В.1- Плотность воздуха

					Плотность воздуха, кг/м3, при абсолютном давлении воздуха
Температура			84 кПа						86 кПа						88 кПа
воздуха, °C							относительная влажность воздуха, %
	30	40	50	60	70	80	30	40	50	60	70	80	30	40	50	60	70	80
-40	12563	1,2563	12563	1,2563	12563	12563	1,2863	1,2863	12863	1,2862	1,2862	1,2862	1,3162	1,3162	1,3162	1,3162	1,3162	1,3162
-38	1,2456	1,2456	12456	12456	12455	1,2455	12753	12753	1,2753	1,2752	1,2752	12752	1,3050	1,3050	1,3049	1,3049	1,3049	1,3049
-36	1,2350	12350	1,2350	1,2350	12350	12350	1,2645	12645	12644	12644	12644	1,2644	1,2939	1,2939	12939	1,2939	12939	12938
-34	1,2247	1,2246	1,2246	1,2246	1,2246	1,2246	1,2538	1,2538	12538	1,2538	1,2538	1,2538	1,2830	1,2830	1,2830	1,2830	1,2830	1,2829
-32	12144	1,2144	12144	12144	12144	12143	12434	1.2434	12433	1,2433	1,2433	1,2433	12723	1,2723	12723	12723	1,2722	12722
-30	12044	1,2044	1,2044	1,2043	1,2043	1,2043	1,2331	12331	1,2331	1,2330	1,2330	1,2330	1,2618	1,2618	12618	1,2617	1,2617	1,2617
-28	1,1945	1,1945	1,1945	1,1944	1,1944	1,1944	1,2230	12230	1,2229	1,2229	1,2229	12228	1,2515	1,2514	1,2514	1,2514	1,2513	12513
-26	1,1848	1,1848	1,1847	1,1847	1,1846	1,1846	12130	12130	1,2130	1,2129	12129	12128	1,2413	1,2412	1,2412	1,2412	1,2411	1,2411
-24	1,1752	1,1752	1,1751	1,1751	1,1750	1,1750	12032	12032	12031	12031	12031	12030	12313	12312	12312	12311	12311	12310
-22	1,1658	1,1658	1,1657	1,1656	1,1656	1,1655	1,1936	1,1935	1,1935	1,1934	1,1934	1,1933	1,2214	1,2213	1,2213	12212	1,2212	12211
-20	1,1565	1,1565	1,1564	1,1563	1,1563	1,1562	1,1841	1,1840	1,1840	1,1839	1,1838	1,1838	12117	12116	12115	1,2115	1.2Н4	12113
-18	1,1474	1,1473	1,1473	1,1472	1,1471	1,1470	1,1747	1,1747	1,1746	1,1745	1,1744	1,1744	1,2021	12020	1,2019	1,2019	1,2018	12017
-16	1,1384	1,1383	1,1382	1,1381	1,1380	1,1380	1,1655	1,1654	1,1654	1,1653	1,1652	1,1651	1,1927	1,1926	1,1925	1,1924	1,1923	1,1922
-14	1,1295	1,1294	1,1293	1,1292	1,1291	1,1290	1,1565	1,1564	1,1563	1,1561	1,1560	1,1559	1,1834	1,1833	1,1832	1,1831	1,1830	1,1829
-12	1,1208	1,1207	1,1206	1,1204	1,1203	1,1202	1,1475	1,1474	1,1473	1,1472	1,1470	1,1469	1,1742	1,1741	1,1740	1,1739	1,1737	1,1736
-10	1,1122	1,1121	1,1119	1,1118	1,1116	1,1115	1,1387	1,1386	1,1384	1,1383	1,1381	1,1380	1,1652	1,1651	1,1649	1,1648	1,1646	1,1645
-8	1,1037	1,1035	1,1034	1,1032	1,1030	1,1029	1,1300	1,1299	1,1297	1,1295	1,1294	1,1292	1,1563	1,1562	1,1560	1,1558	1,1557	1,1555
-6	1,0953	1,0951	1,0950	1,0948	1,0946	1,0944	1,1214	1,1213	1,1211	1,1209	1,1207	1,1205	1,1476	1,1474	1,1472	1,1470	1,1468	1,1466
-4	1,0871	1,0869	1,0866	1,0864	1,0862	1,0860	1,1130	1,1128	1,1126	1,1123	1,1121	1,1119	1,1389	1,1387	1,1385	1,1382	1,1380	1,1378
-2	1,0789	1,0787	1,0784	1,0782	1,0779	1,0777	1,1047	1,1044	1,1041	1,1039	1,1036	1,1034	1,1304	1,1301	1,1299	1,1296	1,1294	1,1291
0	1,0709	1,0706	1,0703	1,0700	1,0697	1,0694	1,0964	1,0961	1,0958	1,0955	1.0952	1,0950	1,1220	1,1217	1,1214	1,1211	1,1208	1.1205
2	1,0629	1,0626	1,0623	1,0619	1,0616	1,0613	1,0883	1,0880	1,0876	1,0873	1,0869	1,0866	1,1136	1,1133	1,1130	1,1126	1,1123	1,1120
4	1,0551	1,0547	1,0543	1,0539	1,0536	1,0532	1,0803	1,0799	1,0795	1,0791	1,0787	1,0783	1,1054	1,1050	1,1047	1,1043	1,1039	1,1035
6	1,0473	1,0469	1,0465	1,0460	1,0456	1,0451	1,0723	1,0719	1,0714	1,0710	1,0706	1,0701	1,0973	1,0969	1.0964	1,0960	1,0955	1,0951
8	1,0397	1,0392	1,0387	1,0382	1,0377	1,0372	1,0645	1,0640	1,0635	1,0630	1,0625	1,0620	1,0893	1,0888	1,0883	1.0878	1,0873	1,0868
10	1,0321	1,0315	1,0310	1,0304	1,0298	1,0293	1,0567	1,0562	1,0556	1,0550	1,0545	1,0539	1,0814	1,0808	1,0802	1,0796	1,0791	1,0785
12	1,0246	1,0240	1,0233	1,0227	1,0220	1,0214	1,0491	1,0484	1,0478	1,0471	1,0465	1,0458	1,0735	1,0729	1,0722	1,0716	1,0709	1,0703
14	1,0172	1,0164	1,0157	1,0150	1,0143	1,0135	1,0415	1,0407	1,0400	1,0393	1,0385	1,0378	1,0657	1,0650	1,0643	1,0635	1,0628	1,0621
16	1,0098	1,0090	1,0082	1,0074	1,0065	1,0057	1,0339	1,0331	1,0323	1,0315	1,0306	1,0298	1,0581	1,0572	1,0564	1,0556	1,0547	1,0539
18	1,0025	1,0016	1,0007	0,9997	0,9988	0,9979	1,0265	1,0256	1,0246	1,0237	1,0228	1,0218	1,0504	1,0495	1,0486	1,0476	1,0467	1,0458
20	0,9953	0,9943	0,9932	0,9922	0,9911	0,9901	1,0191	1,0180	1,0170	1,0160	1,0149	1,0139	1,0429	1,0418	1,0408	1,0397	1,0387	1,0376
22	0,9881	0,9870	0,9858	0,9846	0,9834	0,9823	1,0118	1,0106	1,0094	1,0082	1,0071	1,0059	1,0354	1,0342	1,0330	1,0319	1,0307	1,0295
24	0,9810	0,9797	0,9784	0,9771	0,9758	0,9744	1,0045	1,0032	1,0019	1,0005	0,9992	0,9979	1,0279	1,0266	1,0253	1,0240	1,0227	1,0214
26	0,9740	0,9725	0,9710	0,9695	0,9681	0,9666	0,9973	0,9958	0,9943	0,9928	0,9914	0,9899	1,0206	1,0191	1,0176	1,0161	1,0147	1,0132
28	0,9669	0,9653	0,9636	0,9620	0,9603	0,9587	0,9901	0,9884	0,9868	0,9851	0,9835	0,9819	1,0132	1,0116	1,0099	1,0083	1,0066	1,0050
30	0,9599	0,9581	0,9563	0,9544	0,9526	0,9508	0,9829	0,9811	0,9793	0,9774	0,9756	0,9738	1,0059	1,0041	1,0022	1,0004	0,9986	0,9968
32	0,9530	0,9509	0,9489	0,9468	0,9448	0,9428	0,9758	0,9738	0,9717	0,9697	0,9676	0,9656	0,9986	0,9966	0,9946	0,9925	0,9905	0.9885
34	0.9460	0,9438	0,9415	0,9392	0,9370	0,9347	0,9687	0,9664	0,9642	0,9619	0,9597	0,9574	0,9914	0,9891	0,9869	0,9846	0,9823	0,9801
36	0,9391	0,9366	0,9341	0,9316	0,9291	0,9266	0,9616	0,9591	0,9566	0,9541	0,9516	0,9491	0,9842	0,9817	0,9792	0,9766	0,9741	0,9716
38	0,9322	0,9294	0,9266	0,9238	0,9211	0,9183	0,9546	0,9518	0,9490	0,9462	0,9435	0,9407	0,9770	0,9742	0,9714	0,9686	0,9659	0,9631
40	0,9253	0,9222	0,9191	0,9160	0,9130	0,9099	0,9475	0,9444	0,9414	0,9383	0,9352	0,9322	0,9698	0,9667	0,9636	0,9606	0,9575	0,9544
42	0,9184	0,9150	0,9116	0,9082	0,9048	0,9014	0,9405	0,9371	0,9337	0,9303	0,9269	0,9236	0,9626	0,9592	0,9558	0,9524	0,9490	0,9457
44	0,9114	0,9077	0,9040	0,9002	0,8965	0,8928	0,9334	0,9297	0,9259	0,9222	0,9185	0,9148	0,9554	0,9516	0,9479	0,9442	0,9405	0,9368
46	0,9045	0,9004	0,8963	0.8922	0,8881	0,8840	0,9263	0,9222	0,9181	0,9140	0,9099	0,9058	0,9482	0,9441	0,9399	0,9358	0,9318	0,9277
48	0,8975	0,8930	0,8885	0,8840	0,8795	0,8750	0,9192	0,9147	0,9102	0,9057	0,9012	0,8967	0,9409	0,9364	0,9319	0,9274	0,9229	0,9184
50	0,8906	0,8856	0,8806	0,8757	0,8708	0,8659	0,9121	0,9072	0,9022	0,8973	0,8923	0,8874	0,9337	0,9287	0,9238	0,9188	0,9139	0,9090

						ДСМК.400740.001 МП				Лист
										28
/ 1зм.	Лист	№ до кум.		Подп.	Дата
Инв. № подл.			Подп. и дата				Взам. инв. №	Инв. № дубл.	Подп. и дата

Продолжение таблицы В. 1

					Плотность воздуха, кг/м3, при абсолютном давлении воздуха
Температура			90 кПа			|			92 кПа						94 кПа
воздуха, °C							относительная влажность				воздуха, %
	30	40	50	60	70	80	30	40	50	60	70	80	30	40	50	60	70	80
-40	1,3462	1,3462	13462	1,3461	1,3461	1,3461	13761	1,3761	1,3761	1,3761	1.3761	1,3761	1,4061	1,4061	1,4061	1,4060	1,4060	1,4060
-38	1,3347	1,3347	1,3346	1,3346	1,3346	1,3346	1,3644	1,3643	1,3643	1,3643	1,3643	1,3643	1,3941	1,3940	13940	13940	1,3940	1,3940
-36	1,3234	1,3233	1,3233	1,3233	1,3233	1,3233	1,3528	1,3528	1,3528	1,3527	1,3527	1,3527	1,3822	1,3822	1,3822	1,3822	1,3822	1,3822
-34	1,3122	1,3122	1,3122	1,3122	1,3122	1,3121	1,3414	1,3414	1,3414	1,3414	1,3413	1,3413	1,3706	13706	1,3706	1,3706	1,3705	1,3705
-32	1,3013	1,3013	1,3012	1,3012	1,3012	1,3012	1,3302	1,3302	1,3302	1,3302	1,3301	1,3301	1,3592	1,3592	1,3591	1,3591	1,3591	1,3591
-30	1,2905	13905	1,2905	1,2904	1,2904	1,2904	1,3192	1,3192	1,3192	1,3191	1,3191	1,3191	1,3479	1,3479	1,3479	1,3479	1,3478	1,3478
-28	1,2799	13799	1,2799	1,2798	13798	13798	13084	1,3084	1,3083	1,3083	1,3083	1,3082	1,3369	13368	1,3368	1,3368	1,3367	1,3367
-26	13695	1,2695	13694	13694	13694	13693	13978	13977	13977	1,2976	1,2976	13976	13260	13260	13259	1,3259	1,3258	1,3258
-24	1,2593	1,2592	13592	13591	13591	13590	1,2873	13872	13872	1,2871	1,2871	1,2870	13153	1,3152	13152	1,3151	1,3151	1,3150
-22	1,2492	1,2491	1,2491	13490	1,2489	1,2489	13770	1,2769	13768	1,2768	1,2767	1,2767	1,3047	1,3047	1,3046	1,3046	1,3045	1,3045
-20	1,2392	1,2392	1,2391	1,2390	1,2390	1,2389	1,2668	13667	1,2667	1,2666	1,2665	1,2665	1,2944	1,2943	1,2942	1,2942	1,2941	1,2940
-18	1,2294	1,2294	13293	13292	1,2291	1,2291	13568	1,2567	1,2566	1,2566	13565	1,2564	1,2841	1,2841	1,2840	13839	1,2838	1,2838
-16	13198	13197	13196	13195	1,2194	13194	13469	13468	1,2468	1,2467	1,2466	13465	13741	13740	13739	13738	13737	13736
-14	1Д103	13102	13101	1,2100	1,2099	1,2098	13372	13371	1,2370	1,2369	1,2368	13367	13642	13640	13639	13638	13637	13636
-12	13009	1,2008	1,2007	13006	13005	1,2003	1,2277	13275	13274	1,2273	1,2272	1,2270	1,2544	1,2543	13541	1,2540	13539	13538
-10	1,1917	1,1916	1,1914	1,1913	1,1912	1,1910	1,2182	13181	1,2179	13178	1,2177	13175	13447	1,2446	1,2445	1,2443	13442	13440
-8	1,1826	1,1825	1,1823	1,1821	1,1820	1,1818	1,2089	1,2088	1,2086	13084	1,2083	1,2081	13353	1,2351	1,2349	1,2348	1,2346	1,2344
-6	1,1737	1,1735	1,1733	1,1731	1,1729	1,1727	1,1998	1,1996	1,1994	1,1992	1,1990	1,1988	13259	1,2257	1,2255	1,2253	1,2251	1,2249
-4	1,1648	1,1646	1,1644	1,1642	1,1639	1,1637	1,1907	1,1905	1,1903	1,1901	1,1898	1,1896	13167	1,2164	1,2162	13160	1,2158	13155
-2	1,1561	1,1558	1,1556	1,1553	1,1551	1,1548	1,1818	1,1816	1,1813	1,1811	1,1808	1,1805	13075	1,2073	13070	13068	1,2065	13063
0	1,1475	1,1472	1,1469	1,1466	1,1463	1,1460	1,1730	1,1727	1,1724	1,1721	1,1718	1,1715	1,1986	1,1983	1,1980	1,1977	1,1974	1,1971
2	1,1390	1,1386	1,1383	1,1380	1,1376	1,1373	1,1643	1,1640	1,1637	1,1633	1,1630	1,1626	1,1897	1,1893	1,1890	1,1887	1,1883	1,1880
4	1,1306	1,1302	1,1298	1,1294	1,1290	1,1287	1,1557	1,1554	1,1550	1,1546	1,1542	1,1538	1,1809	1,1805	1,1801	1,1798	1,1794	1,1790
6	1,1223	1,1218	1,1214	1,1210	1,1205	1,1201	1,1473	1,1468	1,1464	1,1459	1,1455	1,1451	1,1723	1,1718	1,1714	1,1709	1,1705	1,1700
8	1,1141	1,1136	1,1131	1,1126	1,1121	1,1116	1,1389	1,1384	1,1379	1,1374	1,1369	1,1364	1,1637	1,1632	1,1627	1,1622	1,1617	1,1612
10	1,1060	1,1054	1,1048	1,1043	1,1037	1,1031	1,1306	1,1300	1,1295	1,1289	1,1283	1,1278	1,1552	1,1547	1,1541	1,1535	1,1530	1,1524
12	1,0980	1,0973	1,0967	1,0960	1,0954	1,0947	1,1224	1,1218	1,1211	1,1205	1,1198	1,1192	1,1469	1,1462	1,1456	1,1449	1,1443	1,1436
14	1,0900	1,0893	1,0886	1,0878	1,0871	1,0864	1,1143	1,1136	1,1128	1,1121	1,1114	1,1106	1,1386	1,1379	1,1371	1,1364	1,1357	1,1349
16	1,0822	1,0813	1,0805	1,0797	1,0789	1,0780	1,1063	1,1054	1,1046	1,1038	1,1030	1,1021	1,1304	1,1296	1,1287	1,1279	1,1271	1,1263
18	1,0744	1,0734	1,0725	1,0716	1,0707	1,0697	1,0983	1,0974	1,0965	1,0955	1,0946	1,0937	1,1223	1,1213	1,1204	1,1195	1,1185	1,1176
20	1,0667	1,0656	1,0646	1,0635	1,0625	1,0614	1,0904	1,0894	1,0883	1,0873	1,0863	1,0852	1,1142	1,1132	1,1121	1,1111	1,1100	1,1090
22	1,0590	1,0578	1,0566	1,0555	1,0543	1,0531	1,0826	1,0814	1,0803	1,0791	1,0779	1,0767	1,1062	1,1051	1,1039	1,1027	1,1015	1,1004
24	1,0514	1,0501	1,0488	1,0475	1,0461	1,0448	1,0749	1,0735	1,0722	1,0709	1,0696	1,0683	1,0983	1,0970	1,0957	1,0944	1,0931	1,0917
26	1,0439	1,0424	1,0409	1,0394	1,0380	1,0365	1,0672	1,0657	1,0642	1,0627	1,0613	1,0598	1,0905	1,0890	1,0875	1,0860	1,0846	1,0831
28	1,0364	1,0347	1,0331	1,0314	1,0298	1,0281	1,0595	1,0579	1,0562	1,0546	1,0529	1,0513	1,0827	1,0810	1,0794	1,0777	1,0761	1,0744
30	1,0289	1,0271	1,0252	1,0234	1,0216	1,0198	1,0519	1,0501	1,0482	1,0464	1,0446	1,0427	1,0749	1,0731	1,0712	1,0694	1,0676	1,0657
32	1,0215	1,0194	1,0174	1,0154	1,0133	1,0113	1,0443	1,0423	1,0402	1,0382	1,0362	1,0341	1,0672	1,0651	1,0631	1,0610	1,0590	1,0570
34	1,0141	1,0118	1,0096	1,0073	1,0050	1,0028	1,0368	1,0345	1,0323	1,0300	1,0277	1,0255	1,0595	1,0572	1,0549	1,0527	1,0504	1,0482
36	1,0067	1,0042	1,0017	0,9992	0,9967	0,9942	1,0293	1,0268	1,0242	1,0217	1,0192	1,0167	1,0518	1,0493	1,0468	1,0443	1,0418	1,0393
38	0,9994	0,9966	0,9938	0,9910	0,9883	0,9855	1,0218	1,0190	1,0162	1,0134	1,0107	1,0079	1,0442	1,0414	1,0386	1,0358	1,0331	1,0303
40	0,9920	0,9890	0,9859	0,9828	0,9798	0,9767	1,0143	1,0112	1,0081	1,0051	1,0020	0,9990	1,0365	1,0335	1,0304	1,0273	1,0243	1,0212
42	0,9847	0,9813	0,9779	0,9745	0,9711	0,9678	1,0068	1,0034	1,0000	0,9966	0,9933	0,9899	1,0289	1,0255	1,0221	1,0188	1,0154	1,0120
44	0,9774	0,9736	0,9699	0,9661	0,9624	0,9587	0,9993	0,9956	0,9918	0,9881	0,9844	0,9807	1,0213	1,0176	1,0138	1,0101	1,0064	1,0027
46	0,9700	0,9659	0,9618	0,9577	0,9536	0,9495	0,9918	0,9877	0,9836	0,9795	0,9754	0,9714	1,0137	1,0096	1,0054	1,0013	0,9973	0,9932
48	0,9626	0,9581	0,9536	0,9491	0,9446	0,9401	0,9843	0,9798	0,9753	0,9708	0,9663	0,9618	1,0060	1,0015	0,9970	0,9925	0,9880	0,9835
50	0,9553	0,9503	0,9453	0,9404	0,9355	0,9306	0,9768	0,9718	0,9669	0,9620	0,9570	0,9521	0,9984	0,9934	0,9885	0,9835	0,9786	0,9737

Продолжение таблицы В. 1

					Плотность воздуха, кг/м3, при абсолютном давлении воздуха
Температура			96 кПа						98 кПа						100 кПа
воздуха, °C							относительная влажность				воздуха, %
	30	40	50	60	70	80	30	40	50	60	70	80	30	40	50	60	70	80
-40	1,4360	1,4360	1,4360	1,4360	1,4360	1,4360	1,4660	1,4660	1,4660	1,4660	1,4659	1,4659	1,4959	1,4959	1,4959	1,4959	1,4959	1,4959
-38	1,4238	1,4237	1,4237	1,4237	1,4237	1,4237	1,4534	1,4534	1,4534	1,4534	1,4534	1,4534	1,4831	1,4831	1,4831	1,4831	1,4831	1,4831
-36	1,4117	1,4117	1,4116	1,4116	1,4116	1,4116	1,4411	1,4411	1,4411	1,4411	1,4411	1,4410	1,4706	1,4706	1,4705	1,4705	1,4705	1,4705
-34	1,3998	1,3998	1,3998	1,3998	1,3997	1,3997	1,4290	1,4290	1,4290	1,4289	1,4289	1,4289	1,4582	1,4582	1,4582	1,4581	1,4581	1,4581
-32	1,3881	1,3881	1,3881	1,3881	1,3880	1,3880	1,4171	1,4171	1,4170	1,4170	1,4170	1,4170	1,4460	1,4460	1,4460	1,4460	1,4459	1,4459
-30	1,3766	1,3766	13766	1,3766	1,3765	1,3765	1,4054	1,4053	1,4053	1,4053	1,4053	1,4052	1,4341	1,4340	1,4340	1,4340	1,4340	1,4339
-28	1,3654	1,3653	1,3653	1,3653	1,3652	1,3652	13938	1,3938	1,3938	1,3937	13937	1,3937	1,4223	1,4223	1,4222	1,4222	1,4222	1,4221
-26	1,3542	1,3542	1,3542	1,3541	1,3541	1,3540	1,3825	1,3824	1,3824	1,3824	1,3823	1,3823	1,4107	1,4107	1,4106	1,4106	1,4106	1,4105
-24	1,3433	1,3432	1,3432	1,3432	1,3431	1,3431	1,3713	1,3713	1,3712	1,3712	1,3711	1,3711	1,3993	1,3993	1,3992	1,3992	1,3991	1,3991
-22	1,3325	1,3325	1,3324	1,3324	1,3323	1,3323	1,3603	1,3603	1,3602	1,3602	1,3601	1,3600	1,3881	1,3881	1,3880	1,3879	1,3879	1,3878
-20	1,3219	13219	1,3218	1,3217	1,3217	1,3216	1,3495	1,3494	1,3494	1,3493	1,3492	1,3492	12771	13770	1,3769	1,3769	1,3768	1,3767
-18	1,3115	1,3114	1,3113	1,3113	13112	13Н1	1,3388	1,3388	1,3387	1,3386	1,3385	1,3385	1,3662	1,3661	1,3660	1,3660	1,3659	1,3658
-16	1,3012	1,3011	1,3010	1,3009	1,3008	1,3008	1,3283	1,3282	1,3282	1,3281	1,3280	1,3279	1,3555	1,3554	1,3553	1,3552	1,3551	1,3550
-14	12911	1,2910	1,2909	1,2908	1,2907	1,2905	1,3180	1,3179	1,3178	1,3177	1,3176	1,3175	1,3449	1,3448	1,3447	1,3446	1,3445	1,3444
-12	1,2811	1,2810	1,2808	12807	1,2806	1,2805	1,3078	1,3077	1,3076	1,3074	1,3073	1,3072	1,3345	1,3344	1,3343	1,3342	1,3340	1,3339
-10	1,2713	1,2711	12710	12708	1,2707	1,2705	12978	1,2976	12975	12973	12972	12971	12243	1,3241	1,3240	1,3239	1,3237	1,3236
-8	1,2616	1,2614	12612	1,2611	1,2609	1,2607	12879	1,2877	12875	12874	12872	1.2870	12142	1J140	13138	1,3137	1,3135	1,3134
-6	1,2520	1,2518	12516	1,2514	12512	12510	12781	12779	12777	1,2775	1,2773	1,2771	1,3042	1,3040	1,3038	1,3036	13035	1,3033
-4	1,2426	1,2423	1,2421	1,2419	1,2417	1,2415	1,2685	12683	1,2680	1,2678	1,2676	1,2674	1,2944	1,2942	12940	1,2937	1,2935	12933
-2	1,2333	1,2330	1,2328	1,2325	1,2322	12320	1,2590	12587	12585	12582	1,2580	12577	1,2847	1,2845	1,2842	1,2839	1,2837	1,2834
0	1,2241	12238	1,2235	12232	1,2229	1,2226	1,2496	1,2493	12490	1,2487	1,2484	12481	12752	1,2749	1,2746	12743	1,2740	12737
2	12150	12147	1,2143	12140	12137	1,2133	12404	12400	12397	1,2394	1,2390	1,2387	12657	12654	1,2650	12647	1,2644	12640
4	12061	12057	1,2053	12049	12045	12041	12312	12309	12305	12301	12297	1,2293	12564	1.2560	12556	12552	12549	1,2545
6	1,1972	1,1968	1,1964	1,1959	1,1955	1,1950	1,2222	1,2218	12213	1,2209	1,2205	1,2200	1,2472	1,2468	1,2463	12459	1,2454	12450
8	1,1885	1,1880	1,1875	1,1870	1,1865	1,1860	1,2133	1,2128	12123	12118	1,2113	1,2108	1,2381	1,2376	1,2371	12366	1,2361	1,2356
10	1,1799	1,1793	1,1787	1,1781	1,1776	1,1770	12045	1,2039	12033	1,2028	1,2022	1,2016	1,2291	1,2285	1,2280	12274	1,2268	12263
12	1,1713	1,1707	1,1700	1,1694	1,1687	1,1681	1,1958	1,1951	1,1945	1,1938	1,1932	1,1925	12202	12196	1,2189	12183	12176	1,2170
14	1,1629	1,1621	1,1614	1,1607	1,1599	1,1592	1,1871	1,1864	1,1857	1,1850	1,1842	1,1835	12114	12Ю7	12100	12092	12085	12078
16	1,1545	1,1537	1,1528	1,1520	1,1512	1,1504	1,1786	1,1778	1,1770	1,1761	1,1753	1,1745	12027	1,2019	12011	12002	1,1994	1,1986
18	1,1462	1,1453	1,1444	1,1434	1,1425	1,1416	1,1702	1,1692	1,1683	1,1674	1,1664	1,1655	1,1941	1,1932	1,1922	1,1913	1,1904	1,1895
20	1,1380	1,1370	1,1359	1,1349	1,1338	1,1328	1,1618	1,1607	1,1597	1,1586	1,1576	1,1566	1,1856	1,1845	1,1835	1,1824	1,1814	1,1803
22	1,1299	1,1287	1,1275	1,1263	1,1252	1,1240	1,1535	1.1523	1,1511	1,1500	1,1488	1,1476	1,1771	1,1759	1,1747	1,1736	1,1724	1,1712
24	1,1218	1,1205	1,1191	1,1178	1,1165	1,1152	1,1452	1.1439	1,1426	1,1413	1,1400	1,1387	1,1687	1,1674	1,1661	1,1648	1,1634	1,1621
26	1,1138	1,1123	1,1108	1,1093	1,1079	1,1064	1,1371	1,1356	1,1341	1,1326	1,1312	1,1297	1,1604	1,1589	1,1574	1,1560	1,1545	1,1530
28	1,1058	1,1042	1,1025	1,1009	1,0992	1,0976	1,1290	1,1273	1,1257	1,1240	1,1224	1,1207	1,1521	1,1505	1,1488	1,1472	1,1455	1,1439
30	1,0979	1,0961	1,0942	1,0924	1,0906	1,0887	1,1209	1,1190	1,1172	1,1154	1,1136	1,1117	1,1439	1,1420	1,1402	1,1384	1,1365	1,1347
32	1,0900	1,0880	1,0859	1,0839	1,0819	1,0798	1,1129	1,1108	1,1088	1,1067	1,1047	1,1027	1,1357	1,1337	1,1316	1,1296	1,1275	1,1255
34	1,0822	1,0799	1,0776	1,0754	1,0731	1,0709	1,1049	1,1026	1,1003	1,0981	1,0958	1,0936	1,1276	1,1253	1,1230	1,1208	1,1185	1,1162
36	1,0744	1,0718	1,0693	1,0668	1,0643	1,0618	1,0969	1,0944	1,0919	1,0894	1,0869	1,0844	1,1195	1,1169	1,1144	1,1119	1,1094	1,1069
38	1,0666	1,0638	1,0610	1,0582	1,0555	1,0527	1,0890	1,0862	1,0834	1,0806	1,0779	1,0751	1,1114	1,1086	1,1058	1,1030	1,1003	1,0975
40	1,0588	1,0557	1,0526	1,0496	1,0465	1,0435	1,0811	1,0780	1,0749	1,0718	1,0688	1,0657	1,1033	1,1002	1,0972	1,0941	1,0910	1,0880
42	1,0510	1,0476	1,0442	1,0409	1,0375	1,0341	1,0732	1,0698	1,0664	1,0630	1,0596	1,0562	1,0953	1,0919	1,0885	1,0851	1,0817	1,0784
44	1,0433	1,0395	1,0358	1,0321	1,0284	1,0246	1,0653	1,0615	1,0578	1,0540	1,0503	1,0466	1,0872	1,0835	1,0797	1,0760	1,0723	1,0686
46	1,0355	1,0314	1,0273	1,0232	1,0191	1,0150	1,0574	1,0532	1,0491	1,0450	1,0409	1,0369	1,0792	1,0751	1,0710	1,0669	1,0628	1.0587
48	1,0277	1,0232	1,0187	1,0142	1,0097	1,0052	1,0494	1,0449	1,0404	1,0359	1,0314	1,0269	1,0711	1,0666	1,0621	1,0576	1,0531	1,0486
50	1,0199	1,0150	1,0100	1,0051	1,0002	0,9953	1,0415	1,0365	1,0316	1,0267	1,0217	1,0168	1,0631	1,0581	1,0531	1,0482	1,0433	1,0384

Окончание таблицы В.1

						ДСМК.400740.001 МП				Лист
										31
Изы.	Лист	№ докум.		Подп.	Дата
Инв. № подл.			Подп. и дата				Взам. инв. №	Инв. № дубл.	Подп. и дата

Лист регистрации изменений

Изм.	Номера листов				Всего листов в док.	№ докум.	Вход. № док. и дата	Подп.	Дата
	изменен ных	заменен ных	новых	аннулиров энных
1	5, 6, 7, 8, 15, 16, 17				29	000016803	01.08.2017		01.08.2017
2	3, 5, 6, 7, 8, 12, 13, 14, 15, 16, 17, 19, 20, 21,22, 23				29	000016803	25.09.2017		25.09.2017
3	5,9,10, 19, 20, 25, 26, 27				32	ДСМК.012574	25.06.2020		25.06.2020

						ДСМК.400740.001 МП				Лист
										32
Изм.	Лист	№ докум.		Подп.	Дата
Инд No подп			Подп. и дата				Взам. ине. №	Ине. № дубл.	Подп. и дата

¹

Для обнаружения следов течи СУГ необходимо нанести спрей-индикатор или мыльный раствор на внешние стыки и соединения, осмотреть их.

²

При проверке герметичности с использованием СУГ допускается снижение избыточного давления в гидравлической части УТ на величину до 0,01 МПа при созданном избыточном давлении СУГ (1,8±0,05) МПа.
