ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПЕРЕМЕННОГО ТОКА И НАПРЯЖЕНИЯ

Е854ЭЛ,

ПОСТОЯННОГО ТОКА И НАПРЯЖЕНИЯ

Е856ЭЛ

Методика поверки

ОПЧ. 180.001 МП г. Видное

2017

Содержание

Введение

основной погрешности)

Приложение А (обязательное) Схемы подключения приборов.........

ВВЕДЕНИЕ

Настоящая методика предусматривает методы и средства проведения первичной и периодической поверок преобразователей измерительных переменного тока и напряжения Е854ЭЛ, постоянного тока и напряжения Е856ЭЛ, изготавливаемых ОАО «Электроприбор», г. Чебоксары.

Преобразователи измерительные переменного тока и напряжения Е854ЭЛ, постоянного тока и напряжения Е856ЭЛ (далее по тексту -преобразователи) предназначены для линейного преобразования переменного тока и напряжения (Е854ЭЛ) частотой 50 Гц и постоянного тока и напряжения (Е856ЭЛ) в электрических цепях с номинальным напряжением до 1000 В в унифицированный выходной сигнал постоянного тока.

Интервал между поверками (межповерочный интервал) преобразователей 10 лет.

Допускается проведение первичной поверки преобразователей при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца преобразователей, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке преобразователей.

Преобразователи имеют исполнения по диапазонам измерения (преобразования) входного сигнала, напряжению питания, наличию интерфейса, аналоговым выходам, специальному исполнению.

Поверка преобразователей производится в соответствии с требованиями Приказа Минпромторга России от 02 июля 2015 г. № 1815.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

При поверке проводить следующие операции:

  • 1) внешний осмотр;

  • 2) проверку электрической прочности изоляции;

  • 3) проверку сопротивления изоляции;

  • 4) опробование (проверка работоспособности);

  • 5) подтверждение соответствия программного обеспечения;

  • 6) определение метрологических характеристик;

  • 7) оформление результатов поверки.

  • 2 СРЕДСТВА ПОВЕРКИ

При проведении поверки применять следующие средства:

  • - универсальная пробойная установка мощностью не менее 0,25 кВ А с выходным напряжением до 3 кВ, с погрешностью установки напряжения ±10 %;

  • - мегаомметр с верхним пределом измерения не менее 100 МОм, номинальным напряжением 500 В, с погрешностью измерений не более ±10 %;

  • -  калибратор универсальный Н4-6. Пределы воспроизведения напряжения постоянного тока от 0,2 до 1000 В. Пределы допускаемой абсолютной погрешности на пределе 1000 В ±(0,000025-U+0,000005-Un.) В.

Пределы воспроизведения силы постоянного тока от 0,2 мА до 10 А.

Пределы допускаемой абсолютной погрешности на пределе 2 А ±(0,0001-1+ 0,00004-1п.) мА.

Пределы воспроизведения напряжения переменного тока от 0,2 до 1000 В. Пределы допускаемой абсолютной погрешности на пределе 1000 В ±(0,0004-U+0,00004-Un.) В.

Пределы воспроизведения силы переменного тока от 0,2 мА до 10 А. Пределы допускаемой абсолютной погрешности на пределе 2 А ±(0,001-1+ 0,0002-1п.) мА.

Частотный диапазон от 0,1 Гц до 100 кГц.

  • - амперметр цифровой ЗОЮ. Пределы измерений силы постоянного тока от 5 до 50 мА. Пределы допускаемой приведенной погрешности ±0,1 %;

  • - барометр-анероид БАММ-1;

  • - гигрометр психрометрический ВИТ-2;

  • - ПЭВМ с операционной системой Windows с установленным (под ОС Windows) специализированным ПО конфигурирования прибора.

Примечания

  • 1 Все средства измерений должны быть исправны, поверены. Эталоны должны быть аттестованы и иметь подтверждающую документацию.

  • 2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 3 Допускается использовать средства измерений с погрешностью задания сигналов, не превышающей 1/3 предела основной погрешности преобразователя, с введением контрольного допуска, равного 0,8 от предела основной погрешности преобразователя.

  • 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

  • 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 4.1   По безопасности преобразователи должны соответствовать ГОСТ 22261-94, ГОСТ 12.2.091-2012, ГОСТ 12.2.007.0-75.

По степени защиты от поражения электрическим током преобразователи должны соответствовать классу защиты 01 по ГОСТ 12.2.007.0-75.

  • 4.2  По пожарной безопасности преобразователи соответствуют требованиям ГОСТ 12.1.004-91, требования обеспечиваются схемотехническими

ОПЧ. 180.001 МП решениями, применением соответствующих материалов и конструкцией и проверке не подлежат.

  • 4.3 К работам по обслуживанию и эксплуатации преобразователей допускаются специально подготовленные работники, прошедшие проверку знаний в объеме, обязательном для данной работы, и имеющие группу по электробезопасности, предусмотренную действующими правилами охраны труда при эксплуатации электроустановок (напряжением до 1 000 В), изучившие руководство по эксплуатации и настоящую методику поверки.

  • 4.4 При работе с преобразователями необходимо пользоваться только исправным оборудованием.

  • 4.5 Запрещается:

  • - эксплуатировать преобразователи в режимах, отличающихся от указанных в эксплуатационной документации;

  • - эксплуатировать преобразователи при обрывах проводов внешних соединений;

  • - производить внешние соединения, не отключив все напряжения, подаваемые на преобразователь.

  • 4.6 В случае возникновения аварийных условий и режимов работы преобразователь необходимо немедленно отключить.

  • 5 УСЛОВИЯ ПОВЕРКИ

    • 5.1 Поверку следует проводить при следующих нормальных условиях:

  • - температура окружающего воздуха (20±2) °C;

  • - относительная влажность воздуха от 30 % до 80 % при +25 °C;

  • - атмосферное давление от 80 до 106,7 кПа (от 630 до 795 мм рт.ст.);

  • - положение преобразователя - любое;

  • - для преобразователей с напряжением питания переменного тока: частота питающей сети (50 ± 0,5) Гц, форма кривой переменного напряжения питающей сети синусоидальная, с коэффициентом нелинейных искажений не более 5 %.

  • 5.2 До проведения поверки прибор необходимо выдержать в нормальных условиях применения не менее 4 часов.

  • 5.3 Электропитание поверяемого преобразователя при выполнении операций опробования (проверки работоспособности преобразователей), подтверждения соответствия программного обеспечения преобразователя и определения метрологических характеристик преобразователя должно обеспечиваться от внешнего источника однофазного переменного тока номинальной частотой 50 Гц, либо от внешнего источника постоянного тока. При этом в ходе выполнения вышеуказанных операций должны соблюдаться параметры напряжения питания преобразователя в соответствии с таблицей 1.

Таблица 1

Условное обозначение напряжения питания

Напряжение питания

12ВН

(12 +6/-3) В постоянного тока

24ВН

(24 +12/-6) В постоянного тока

220ВУ

от 85 до 264 В переменного тока частотой (50±0,5) Гц или от 100 до 370 В постоянного тока

230В

от 85 до 264 В переменного тока частотой (50 ± 0,5) Гц

  • 6 ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой должны быть выполнены следующие подготовительные работы:

  • 1) Проверены документы, подтверждающие электрическую безопасность.

  • 2) Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.375.

  • 3) Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 7.1 Внешний осмотр

При внешнем осмотре преобразователя проверяют:

  • -  соответствие преобразователей требованиям эксплуатационной документации;

  • - соответствие комплектности, указанной в паспорте;

  • - отсутствие механических повреждений корпуса и наружных частей, влияющих на работу преобразователя;

  • - четкость маркировки.

  • 7.2 Проверка электрической прочности изоляции

Электрическую прочность изоляции испытывают по методике ГОСТ 22261-94 на пробойной установке мощностью не менее 0,25 кВА на стороне высокого напряжения при отсутствии внешних соединений.

Испытательное напряжение повышать плавно, начиная с нуля или со значения, не превышающего номинальное рабочее напряжение цепи, до испытательного со скоростью, допускающей возможность отсчета показаний вольтметра, но не менее 100 В/с.

Изоляцию выдерживают под действием испытательного напряжения в течение 1 мин, затем напряжение плавно снижают с такой же скоростью до нуля или до значения, не превышающего номинальное значение.

При проверке электрической прочности изоляции между цепями преобразователя испытательное напряжение с действующим значением, указанным в таблицах 2, 3 частотой 50 Гц прикладывают между соединенными вместе контактами каждой из цепей (или группы цепей).

Таблица 2 - Для преобразователей переменного тока и

напряжения Е854ЭЛ

Диапазон преобразования входного сигнала

Испытательное напряжение, не более, В

сила переменного тока, А

напряжение переменного тока, В

75...125

1500

150...250

Диапазон преобразования входного сигнала

Испытательное напряжение, не более, В

сила переменного тока, А

напряжение переменного тока, В

0...100

0...125

0...250

2500

0...400

0...500

0..Д5

-

1500

0...1

О...2,5

0...5

Таблица 3 - Для преобразователей постоянного тока и напряжения Е856ЭЛ

Диапазон измерения входного сигнала

Испытательное напряжение, не более, В

постоянный ток

напряжение постоянного тока

-

0...75 мВ

2000

-75...0...75 мВ

0...60В

0..,100В

0..,150В

0...250В

0...500 В

0...1000 В

3000

0...5 мА

-

2000

4...20 мА

0...20 мА

-5...0...5 мА

Преобразователь считают прошедшими проверку, если не произошло пробоя или перекрытия изоляции. Появление коронного разряда или шума при испытании не являются признаками неудовлетворительных результатов проверки.

  • 7.3 Проверка сопротивления изоляции

Электрическое сопротивление изоляции цепей проверяют по методике ГОСТ 22261-94 мегаомметром с номинальным напряжением 500 В с погрешностью не более 30 % при отсутствии внешних соединений.

Электрическое сопротивление изоляции измерять между всеми соединенными вместе контактами испытываемых цепей, указанными в таблицах 2, 3.

ОПЧ. 180.001 МП

Преобразователь считают выдержавшим проверку, если для всех точек приложения испытательного напряжения по таблицам 2, 3, измеренные значения сопротивления изоляции в условиях поверки в соответствии с 5.1 составляет не менее 40 МОм.

  • 7.4 Опробование

Опробование включает в себя проверку работоспособности преобразователя.

Преобразователи подключить в соответствии со схемой, приведенной на рисунках А.1, А.2 приложения А.

На преобразователь подать питание, затем подать входной сигнал 0%, 60% и 100% конечного значения диапазона измерения (преобразования). На выходе значение сигнала должно соответствовать значению входного сигнала. Контроль значения выходного сигнала рекомендуется проводить миллиамперметром.

  • 7.5 Подтверждение соответствия программного обеспечения

Номер версии программного обеспечения преобразователя определяется при считывании в программе-конфигураторе.

Для этого необходимо:

а) подключить преобразователь к компьютеру по интерфейсу RS485, запустить программу-конфигуратор;

б) в правом верхнем углу во вкладке «СОМ, адрес» проверить соответствие параметрам, установленным на преобразователе: скорость, контроль (паритет), количество стоп-бит, в окне «Адрес» установить адрес прибора при наличии нескольких приборов в одной линии.

ОПЧ. 180.001 МП

При успешном соединении с преобразователем в верхнем правом углу, в окне «Версия ПО прибора» отобразится текущая версия программного обеспечения.

  • 7.6 Определение метрологических характеристик (определение основной погрешности)

    • 7.6.1 Определение метрологических характеристик (определение основной погрешности) преобразователей следует осуществлять по схемам, приведенным в приложения А, по истечении времени установления рабочего режима после включения, методом прямых или косвенных измерений не менее чем при пяти значениях входного сигнала, равномерно распределенных в диапазоне измерения (преобразования), в том числе при значениях входного сигнала, соответствующих нижнему и верхнему значениям выходного сигнала.

    • 7.6.2 Пределы допускаемых основных погрешностей преобразователей должны быть равны ±0,5 % от нормирующего значения выходного сигнала во всем диапазоне изменений сопротивления нагрузки преобразователей. Пределы допускаемого значения основной погрешности выражены в виде приведенной погрешности.

Основную погрешность определять в условиях, указанных в 5.1.

  • 7.6.3  За основную приведенную погрешность преобразователей принимают отношение разности между действительным значением выходного тока, измеренным эталонным амперметром, и расчетным значением выходного тока к нормирующему значению преобразователей, отнесенную к нормирующему значению выходного тока, выраженное в процентах. При определении основной приведенной погрешности методом косвенных измерений значения выходного тока заменяются соответствующими значениями напряжения на нагрузке преобразователя.

    0ПЧ. 180.001 МП

    Расчет

    основной приведенной погрешности в обоих случаях вести по

формуле:

где Ав.о - действительное значение выходного сигнала, определяемое по эталонному средству измерений; Ав - нормирующее значение равное номинальному значению измеряемого параметра;

Ав.р - расчетное значение выходного сигнала, рассчитываемое по формуле:

Авр = (Ао - Ац) -К + Ав н.                             (2),

где Ао - действительное значение входного сигнала, установленного по эталонному средству измерений;

К - коэффициент преобразования, рассчитываемый по формуле:

ТЛ Ав.к - Ав.н

К = Ак - Ан                              (3).

где Ан, Ак - начальные и конечные значения диапазона измерений (преобразования) входного сигнала преобразователя соответственно;

Ав н, Ав к - начальные и конечные значения выходного сигнала.

  • 7.6.4 Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках Пределы допускаемой основной приведенной погрешности не превышают ±0,5 %.

  • 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки приборов оформляют в соответствии с приказом Министерства промышленности и торговли Российской федерации от 02.07.2015 г. № 1815.

При положительных результатах поверки на поверхность корпуса прибора наносят знак поверки в виде наклейки, в паспорте на прибор производят запись о годности к применению.

ОПЧ. 180.001 МП

При отрицательных результатах поверки оформляют «Извещение о

непригодности».

Начальник отдела испытаний

ООО «ИЦРМ»

П.С. Казаков

• 100

0ПЧ.180.001 МП

Приложение А

(обязательное)

Схемы внешних подключений преобразователей

ЛАТР

Источник входного сигнала

5

+IN

-►

4

-IN

3

L(+)

2

N(-)

1

FG

Е856ЭЛ

-aout2

14

+AOUT2

13

-AOUT1

12

+AOUT1

11

В2

10

А2

9

R1

8

В1

7

А1

6

Выходные s=- аналоговые сигналы

А £ m

— 1 к

В 2 =

Дополнительный интерфейс

к ПЭВМ

А1, А2 - образцовые миллиамперметры;

V - образцовый вольтметр;

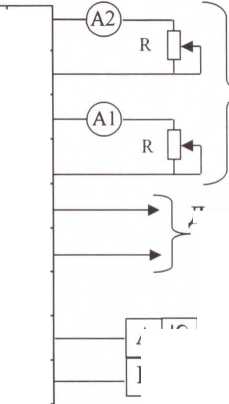

Рисунок А.1 - Схема подключения преобразователя Е856ЭЛ

ЛАТР

Источник входного сигнала

5

-IN

4

-IN

3

L

2

N

1

FG

Е854ЭЛ

-aout2

14

+AOUT2

13

-AOUT1

12

+AOUT1

1 1

B2

10

A2

9

R1

8

Bl

7

Al

6

сигналы

к ПЭВМ

Выходные аналоговые

Дополнительный интерфейс

Al, А2 - образцовые миллиамперметры;

V - образцовый вольтметр;

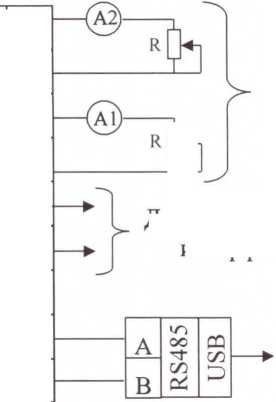

Рисунок А.2 - Схема подключения преобразователя Е854ЭЛ
