Методика поверки «Системы измерений длительности соединений MSS R15» (МП 5295-016-29420846-2015)

УТВЕРЖДАЮ

Заместитель генерального директора по научной работе ФГУП ЦНИИС

Методика поверки

5295-016-29420846-2015 МП

СОГЛАСОВАНО

По доверенности от Ericsson АВ Начальник отдела подтверждения

соответствия

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Опробование

  • 7.2 Определение метрологических характеристик

• 8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

Характеристики прибора ПРИЗМА, математический аппарат обработки испытаний

А.1 Формирователь телефонных соединений Призма. Общие сведения

А.2 Математическая модель процесса испытаний

ПРИЛОЖЕНИЕ Б

Таблицы результатов поверки

ПРИЛОЖЕНИЕ В

Описание формата файла подробного учета тарифной информации

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертных поверок системы измерений длительности соединений MSS R15, далее-СИДС.

СИДС входит в состав комплекса оборудования с измерительными функциями оконечнотранзитного узла связи MSS сети подвижной радиотелефонной связи стандартов GSM 900/1800, UMTS, версия ПО 15, производства Ericsson АВ, Швеция.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 «ГСП Документы на методики поверки средств измерений. Основные положения».

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав выше названного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности эксплуатации системы.

Поверку системы осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Госстандарта на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1. Таблица 1

2 Средства поверки

• 2.1     При проведении поверки должны применяться эталонные средства измерений, указанные в таблице 2.

• 2.2    Эталонные средства измерений должны быть исправны, поверены и иметь свидетельство (отметку в паспорте) о поверке или клеймо.

Таблица 2

3 Требования к квалификации поверителей

К проведению поверки допускаются лица:

• - аттестованные в качестве поверителей систем измерений длительности соединений;

• - изучившие эксплуатационную документацию СИДС и рабочих эталонов;

• - имеющие навык работы на персональном компьютере (PC) в операционной среде WINDOWS;

• - имеющие квалификационную группу по технике безопасности не ниже III.

4 Требования безопасности

• 4.1  Корпус PC должен быть заземлен.

• 4.2  Рабочее место должно иметь соответствующее освещение.

• 4.3  При проведении поверки запрещается:

• - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

• - производить работы по подключению соединительных кабелей при включенном питании Призмы и PC.

5 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

- атмосферное давление                 от 84,0 до 105,7 кПа (от 630 до 800 мм рт. ст.)

6 Подготовка к поверке

Перед проведением поверки необходимо провести следующие подготовительные работы:

• - проверить срок действия свидетельства о поверке прибора Призма;

• - разместить на рабочем столе персональный компьютер (ПК), прибор Призма;

• - установить удлинитель с розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;

• - собрать схему измерений в соответствии с рисунком 1 или 2 и руководством по эксплуатации на прибор Призма (Призма-М);

• - проверить (экран монитора PC) версию программного обеспечения;

• - ПК должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP;

• - получить у оператора телефонные номера, задействованные при поверке;

• - подключить абонентов «АА» и «АО» прибора Призма к оборудованию MSS по аналоговым абонентским линиям, с образованием до 8-ми каналов связи, в соответствии с рисунком 1.

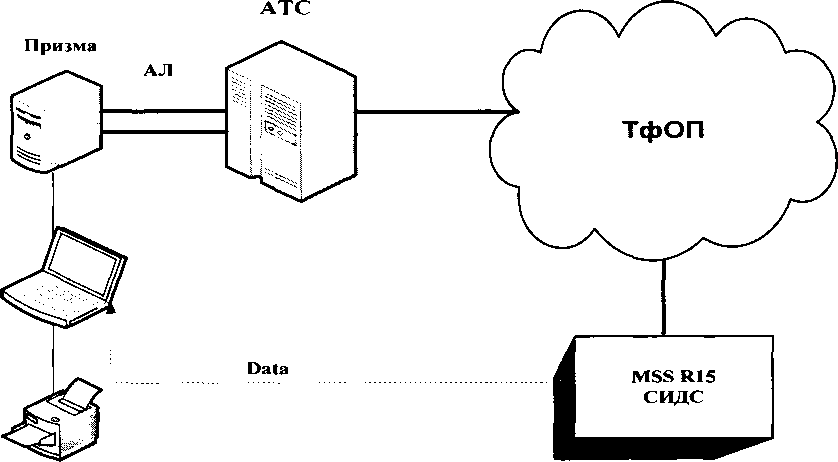

Рисунок 1 - Схема поверки СИДС по аналоговым абонентским линиям

Оператор оборудования MSS R15 должен переадресовать вызовы на номера ответчиков промежуточной АТС, которые соединены с комплектами «АО» прибора Призма.

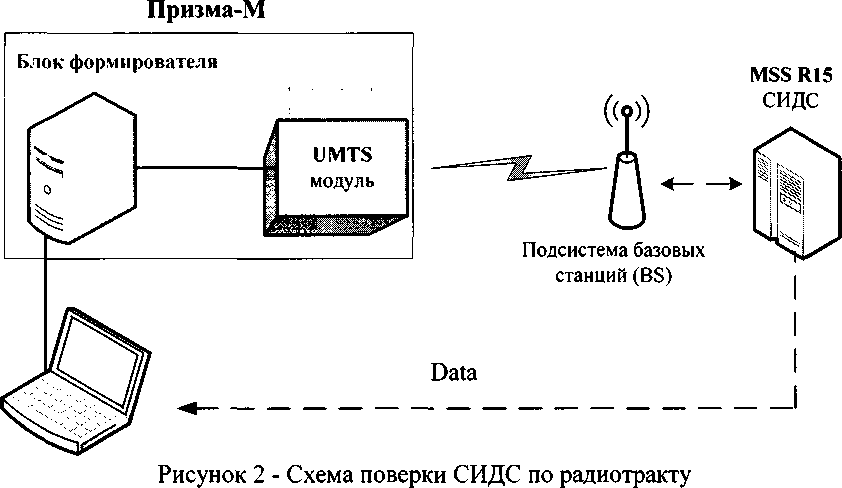

- подключить абонентов «АА» и «АО» прибора Призма-М к оборудованию MSS по радиотракту, в соответствии с рисунком 2.

• - получить у оператора технологические SIM карты (до 8 штук);

• - вставить SIM карты в UMTS модуль до включения питания модуля.

Пр имечание - настройка прибора Призма-М для поверки СИДС описана в руководстве по эксплуатации прибора 4а2.770.070РЭ, разделы 2 и 3.

7 Проведение поверки

• 7.1 Опробование

  • 7.1.1 Опробование производят по схеме в соответствии с рисунком 1:

• - включить питание PC и прибора Призма;

• - осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

• - после окончания инсталляции на жестком диске PC будет создан каталог PRIZMA с программами для управления работой прибора Призма;

• - запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4a3.060.045 программное изделие Призма). После загрузки программы на экране монитора PC открывается основное окно программы, в верхней части которого расположено главное меню, ниже - основные пиктограммы и наименование прибора

Формирователь телефонных соединений ПРИЗМА

• 7.1.2 Выполнить подготовительные операции.

  • 7.1.2.1 Создать конфигурацию:

• - в меню Конфигурация щелкнуть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации;

• - в диалоговом боксе Имя файла введите наименование поверяемого оборудования (например, MSS R15) и сохраните. При этом в окне Конфигурация отображается имя созданной конфигурации с расширением pri, например - MSS R15.pri;

• 7.1.2.2 Создать настройку поверки:

• - в главном меню открыть Прибор\Новая настройка, открывается окно Создание новых данных прибора\Настройка комплектов;

• - окно Настройка комплектов имеет четыре вкладки: Назначение, Вид набора, Собственные номера, Набираемые номера;

• - в окне Назначение - в диалоговый бокс - Глобальная настройка прибора\Имя настройки ввести наименование поверяемого оборудования (например, MSS R15), назначить абонентов и ответчиков и соответствующие им линейные комплекты, остальные параметры - по умолчанию. Неиспользуемые при поверке линейные комплекты абонентов и ответчиков необходимо заблокировать нажатием кнопки Блок, при этом кнопки, соответствующие заблокированным комплектам, окрашиваются в коричневый цвет;

• - в окне Вид набора установить - частотный тип набора номера для всех комплектов;

• - выбрать подпункт: Собственные номера;

• - в окне Собственные номера ввести полученные от оператора номера (воспользоваться услугой Сервис\Выделить все, далее ввести номера). Количество цифр в номере зависит от реальных условий поверки;

Схема 1

• - в качестве Абонентов ввести номера промежуточной станции, к которым подключены абоненты «АА» прибора Призма;

• - в качестве Ответчиков ввести номера MSS, с которых установлена переадресация на номера промежуточной станции, соединенные с «АО» прибора Призма;

• - в окне Набираемые номера необходимо повторить номера Ответчиков;

• - открыть вкладку Режим работы\режим:

а) Общие - ввести Облегченный режим анализа сигнала;

б) Тип АТС - проверить, что переключатель установлен в положение Прочие типы;

в) Режим соединений - перевести переключатель в положение Старт со сдвигом, ввести значение -1000 мс;

г) Фиксация времени - установить переключатель в положение По установлению тракта;

д) остальные установки данной вкладки - по умолчанию;

• - открыть вкладку СИДС - открывается окно Настройка СИДС, имеющая три вкладки: Настройка, Алгоритм испытаний, Связь;

• - открыть окно Настройка\Выбор СИДС:

а) Категории - представлены виды коммутационного оборудования;

б) АПУС - электромеханические АТС, оснащенные АПУС (аппаратурой повременного учета соединений);

в) ЭАТС - электронные автоматические телефонные станции;

г) СПС - системы подвижной связи;

д) ИП - платформы, интеллектуальные платформы, анализаторы протоколов;

е) ЦОВ - центр обслуживания вызовов;

ж) Маршрутизаторы - оборудование коммутации и маршрутизации пакетов информации;

• - выбрав вид коммутационного оборудования - СПС, необходимо активизировать «+», при этом появляется перечень конверторов СИДС, имеющихся в библиотеке программы Призмы, далее - выделить (двойное нажатие левой кнопки мыши) нужный тип конвертора: MSS R15_Ericsson

• - в боксе Выбранный тип СИДС автоматически записывается имя выбранного конвертора;

• - в бокс Имя файла СИДС ввести произвольное имя, под которым будут сохранены результаты поверки СИДС (например, дата поверки - 071015.txt):

а) Коррекция времени - необходимо откорректировать машинное время ПК по машинным часам поверяемого оборудования с погрешностью ± 2 с;

б) ПДВ - предельно допустимые величины - ввести вероятность отказа СИДС (Ро), равное 10 промилле;

• - в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо выделить этап 1, проверить, что данные соответствуют точке 1 таблицы 3 (для чего в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап;

• - закрыть окно, сохранив произведённые настройки;

• - вкладка Связь используется при обработке результатов поверки.

• 7.1.3   Установление связи PC с прибором Призма:

• - из окна Конфигурация, нажатием кнопки Подключение - загрузить настройку поверки MSS R15.pri;

• - произвести инициализацию прибора, нажав пиктограмму с изображением ключа, при этом открывается окно Панель прибора с настройкой MSS R15.gn, происходит автоматическая связь ПК с прибором Призма, индикаторы рабочих комплектов окрашиваются в зеленый цвет, заблокированных - в коричневый, появляется сообщение о подключении прибора: Прибор подключен к СОМ 1 (или COM2, USB);

• - при необходимости введения дополнительных настроек, касающихся параметров набора номера, зуммерных сигналов, КПВ, ПВ, нужно открыть в главном меню опцию Сервис\Дополнительная настройка прибора и ввести требуемые изменения в схему настройки.

• 7.1.4 Запуск программы опробования:

• - после нажатия кнопки Старт происходит загрузка параметров работы и появляется сообщение Прибор работает;

• - процедуру опробования Призма выполняет автоматически по заранее заданной программе, она формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям;

• - по завершении в окне программы появляется сообщение: Работа завершена.

• 7.1.5 Процедура снятия учетной информации с поверяемого оборудования:

• - после окончания процедуры опробования оператор оборудования должен передать поверителю учетный файл, в который записывалась учетная информация о проведенных тестовых вызовах;

• - в приложении В приведено описание формата файла учета тарифной информации;

• 7.1.6 Копирование результатов опробования при помощи USB - накопителя:

• - поверитель должен скопировать полученный у оператора учетный файл на жесткий диск ПК в каталог Prizma\Statistics\HMH конфигурации\дата испытаний;

• - в главном меню открыть окно Прибор\Настройка из конфигурации, появится окно Редактирование данных прибора MSS R15.gn, затем щелкнуть по вкладке СИДС\Связь, далее -в открывшейся вкладке в структуре каталогов выбрать USB - накопитель (*),

где* - буква, которой обозначен USB - накопитель в структуре каталогов;

• - в боксе Выбранное устройство выделить *:\, из появившегося списка файлов СИДС выбрать нужный, далее - Копировать;

• - откроется окно с запросом - куда копировать, необходимо выбрать каталог MSS R15, далее -папку с датой поверки, в окне Внимание с подтверждением копирования - Да;

• -  в результате данных действий станционный файл будет скопирован в каталог Prizma\Statistics\HMH конфигурацииХдата испытаний и готов к статистической обработке.

• 7.1.7 Обработка результатов опробования (проверка работы конвертора);

• - выбрать в главном меню пункт ИспытанияХСтатистика СИДС. На экран выдается стандартное окно выбора файла Статистика СИДС, в котором оператор может найти и выбрать файл, содержащий информацию о результатах поверки СИДС;

• - запускается программа расчета статистики СИДС, Призма автоматически обрабатывает результаты опробования по заложенной программе;

• - в результате выдается диалоговое окно Статистика СИДС. Заголовок окна содержит дату проведения поверки, имя файла и тип шаблона, а также пять вкладок: Текущие результаты, Итоговые результаты, Показания СИДС, Отказы СИДС, Доверительные интервалы;

• - при выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):

а) при успешном результате опробования процедура поверки продолжается;

б)  при неуспешном результате процедура поверки прекращается до устранения неисправности.

• 7.2 Определение метрологических характеристик

  • 7.2.1 Поверку СИДС проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

  • 7.2.2   Для СИДС нормируются следующие MX:

• - пределы допускаемой абсолютной погрешности определения длительности телефонного соединения в диапазоне от 1 до 3600 с ± 1 с;

• - вероятность неправильного тарифицирования телефонного соединения не более 0,0001.

• 7.2.3 В процессе поверки для СИДС определяются:

• - систематическая составляющая погрешности;

• - СКО (среднеквадратическое отклонение) для суммарной, систематической и случайной составляющих погрешности;

• - 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности.

• 7.2.4 Определение метрологических характеристик производят по схеме в соответствии с рисунком 1.

• 7.2.5 Выполнить процедуру настройки поверки:

• - открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо ввести этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы в окне Параметры испытаний - ввести данные в соответствии с точками 1-6 таблицы 3 Применить;

• - в результате должно быть 6 этапов с параметрами поверки, приведенными в таблице 3.

• 7.2.6 Процедуру поверки Призма выполняет автоматически - формирует необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в соответствии с таблицей 3.

Если в процессе поверки используется другое количество абонентских комплектов, необходимо рассчитать требуемое количество соединений по каждому комплекту, чтобы суммарное количество получилось равным рекомендуемому в данной таблице.

Таблица 3

8 Обработка результатов измерений

• 8.1 Обработка результатов измерений и определение MX (раздел 7) производится полностью автоматически в PC по соответствующей программе.

• 8.2 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.3 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.4 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

9 Оформление результатов поверки

• 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы.

• 9.2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы и ее эксплуатация запрещается.

• 9.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению» оформляются в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. №1815.

• 9.4 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки.

Формы таблиц приведены в приложении Б.

Приложение А

(справочное)

Характеристики прибора ПРИЗМА, математический аппарат обработки испытаний

А.1 Формирователь телефонных соединений Призма. Общие сведения

Формирователь телефонных соединений прибор Призма (далее прибор) представляет собой программно-аппаратный комплекс, сопряженный с персональным компьютером (PC), и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния.

Прибор работает под управлением специально разработанного пакета программного обеспечения PRIZMA, функционирующего в операционной среде WINDOWS-9X/2000Pro/XP.

Требования к характеристикам, которым должен отвечать используемый PC:

• - процессор не ниже Pentium 2;

• - емкость ОЗУ не менее 128 Мбайт;

• - емкость НДД не менее 10 Гбайт;

• - CD ROM;

• - наличие свободного порта RS 232 или порта USB (для подключения прибора).

Прибор подключается к аналоговым абонентским линиям от АТС любых типов и позволяет устанавливать до восьми или до 16 телефонных соединений одновременно, в зависимости от варианта исполнения прибора Призма.

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный.

Погрешность формирования длительности телефонного соединения, с:

• - в интервале длительностей              от (1 ±0,25) до (3600±0,25) с;

• - в интервале длительностей            от (3601 ±0,5) до (10800±0,5) с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85 «Аппараты телефонные общего применения. Общие технические условия».

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц.

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС.?

В таблице А1 указаны контакты на разъемах абонентских телефонных линий.

Таблица А1

А.2 Математическая модель процесса испытаний

А.2.1 Закон распределения случайной составляющей погрешности не является нормальным. Действительно,

где •£ - длительность телефонного соединения;

А» h - время начала и окончания телефонного соединения, соответственно.

t\ и /2 являются равномерно распределенными случайными величинами и, следовательно, их разность С имеет треугольное распределение (распределение Симпсона).

В процессе испытаний могут возникать однократные сбои, удаленные от среднего значения погрешности, выбросы, которые влекут к ’’отказу” в работе ИИК, что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так, например, могут встретиться вызовы не идентифицируемые (пропущенные) СИДС.

Число таких телефонных вызовов и_пр определяется в результате испытаний.

Отказ ИИК - выполнение неравенства (А. 17).

А.2.2 Погрешности и ошибки СИДС в определении параметров ИИК

Для каждого контрольного вызова прибора Призма - рабочий эталон для метрологического обеспечения СИДС задает его длительность £ . Аналогичный показатель выдает СИДС -• Он является случайной величиной.

Погрешность в определении , вычисляют по формуле

Z = 1

N

Поскольку случайные величины C,S^,S^

теории вероятностей можно считать распределенными нормально, можно пользоваться формулами математической статистики.

95 %-ный доверительный интервал для С задается формулой

С= С ± 1,965;

Несмещенная оценка для DS- (выборочная дисперсия S-) находится по формуле

^sk ⁼ ^(А'-гхл-з/⁷^⁴ “⁴“ (2v-1»² ■"= ⁺

2АГ - 3   ,        1    ,

^{+ 4}(ДГ-_1)^{2 А|} “2W ^Al ”

Тогда 95%-ный доверительный интервал для ст_с (СКО для С) задается формулой

определении £ означает выполнение

Ы>Д<Д

где А_о - предельно допустимая величина погрешности для £, которая задается в ОТТ на СИДС.

А.2.4 Вероятности ошибок и исход испытаний СИДС Обозначим:

р - вероятность ошибки СИДС в определении £, т.е. вероятность выполнения неравенства (А. 17); р_о - предельно допустимая величина р (принимается р_о = 0,01).

Поверка для данного вида связи состоит в ОС-достоверном (с заданной вероятностью ОС, принимаемой обычно равной 0,95) установлении одного из неравенств

Р<Ро,

или

р>р_о.                                         (А. 19)

Выполнение неравенства (А. 18) соответствует успешному, неравенства (А. 19) - соответственно, неуспешному исходу испытаний.

А.2.5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество контрольных телефонных соединений при испытаниях;

п -

b =

Стандартную нормальную функцию распределения, вычисляют по формуле

^а. 2

le du,

—00

(А.21)

которая решается методом Ньютона, по уравнениям

при 3<п<15,

(А.22)

З_п(а) при 0<п<15,

В частности, для случая п = 0 из формулы (А.21) получаем 5о (0,95) - корень уравнения

e^S:' = 1 - а = 0,05

следовательно 5₀ ⁼ 1п20 = 3, откуда из уравнений (А.23), (А.24) и (А.25) находим, взяв р_о = 0,01, что

Nb(0) = —= 300

Ро

что есть минимальное число телефонных соединений до успешного завершения испытаний. Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и п.

Решение задачи (А. 18), (А. 19) эквивалентно проверке неравенства

N_H(n) < N < NB(n).                                  (А.28)

Пока неравенство (А.28) выполняется, испытания продолжаются и заканчиваются, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний.

Нижняя р_н и верхняя р_в 0,95 - достоверные

формулам

р = в N ■

Данная последовательная процедура является оптимальной (неулучшаемой) - имеет для заданного уровня достоверности ОС наименьшее возможное среднее время проведения испытаний.

Таким образом реализован встроенный аппарат сбора и обработки результатов испытаний СИДС.

Приложение Б

(справочное)

Таблицы результатов поверки

Основные результаты поверки по 7.1 и 7.2 оформляются в соответствии с таблицами Б.1 - Б.З.

Табл и ц а Б.1

Таблица Б.З - Показания СИДС в процессе поверки

Приложение В

(справочное)

Описание формата файла подробного учета тарифной информации

Наименование конвертора - MSS_R15_Ericsson

Файл подробного учета создается в результате записи протокола работы MSS, и должен иметь определенную структуру, с тем, чтобы информация из него могла быть корректно импортирована ПО прибора Призма.

Файл подробного учета имеет название < TTFILE00.000* >, и содержит данные в бинарном виде.

Целое число сохранено в файле согласно Intel ® формату.

Файл содержит блоки отчета фиксированного размера, заполненные логическими записями разных типов и наполнителями до конца блока.

Записи имеют переменную длину.

При кодировании информации использовано ASN.1 кодирующее правило.

Информация в записях сформирована из последовательных и вложенных тегов (модулей).

Тег - это <имя> <длина> <значение>. Структурная схема записи приведена на рисунке 1.

Список записей, содержащих информацию о длительности телефонного соединения представлено в таблице В.1. Список тегов этих записей, используемых Призмой представлен в таблице В.2.

ПО прибора Призма импортирует пять тегов из каждой записи файла учета:

• •  Длина записи содержится в теге, представляющем саму запись, после типа записи.

АО - тип записи;

АО 81 - начало записи (последовательность элементов длиной более 127 байт). Поле <длина> = 1 байт.

• •  Номер вызывающего абонента содержится в теге Calling Party Number (84);

• •  Номер вызываемого абонента содержится в теге Called Party Number (85);

• •  Время начала разговора в формате ЧЧ:ММ:СС - в теге Time For Start of Charge (89);

• •  Длительность разговора в формате ЧЧ:ММ:СС - в теге Chargeable Duration (8В).

Пример кодирования: Данные: <8С03 00000С> 8С - Тип тега - Длительность 03 - Длина тега - 3 байта 00 - Величина: 0 (hour) 00 - Величина: 0 (minute) ОС - Величина: 12 (seconds)

Отключение из учетного файла тегов, перечисленных выше может привести к неправильному импорту данных учета тарифной информации.

Таблица В.1 Формат полей записей.

Таблица В.2 Формат тегов для записи АО.

Tag = Charging Data Record (H"A0)

Length = Number of octets

Tag = Call Module

Length = Number of octets

Tagged Call Data

Tag = Sequence (H’30)

Length = Indefinite (H'80)

Tag = Event Module

Length = Number of octets

Tagged Event Data

Tag = Event Module

Length = Number of octets

Tagged Event Data

End of contents fH’0000)

Рис. B.l Структура записи данных запроса.

Пример записи - вызывающий абонент 141723202081 произвел соединение с номером 141723201281 08/10/2015 в 16:37:03 длительностью 5 с (слева - информация тегов; справа - расшифровка информации; жирным шрифтом выделены имена тегов и содержание тегов, используемых прибором Призма):

АО 81 В1

А0 81АЕ                                         <-длина записи АО = 174 байт

9А01 03

8В 03 00 00 05                                   <- 00:00:05 (Chargeable Duration)',

88 03 OF 0А 08

93 OF 33 4D 43 42 45 33 49 43 31 46 43 31 30 5F 5F

8С 03 00 00 00

82 03 4А31 93

9F 23 00

90 02 00 0А

91 01 00

89 03 10 25 03

8 А 03 10 25 08

9F 2D 02 00 01

• 83 01 01

9F 32 06 41 71 32 02 21 18

• 80 03 0В 02 01

8D 03 00 00 01

9F2A01 00

9F 1F01 00

9F5C01 00

98 01 02

8F01 00

9F 5Е 08 00 02 01 00 03 ВВ 61 ВС

• 95 05 4F 47 52 49 33

• 96 06 55 34 33 35 33 49

8Е01 00

9F5B06 31 71 32 02 02 18

• 84 06 41 71 32 02 02 18

• 85 0641 71 32 02 21 18

9В01 00

• 81 03 ВС 68 46

9С 02 00 03

8701 01

Фрагмент CDR файла приведен в таблице В.З.

Жирным шрифтом выделены имена тегов в записи АО. используемые прибором Призма.

Таблица В.З Фрагмент CDR файла.

Главный метролог ФГУП ЦНИИС - ЛО ЦНИИС

Лист регистрации изменений
