Методика поверки «ГСОЕИ. Модули контроля качества электрической энергии трансформаторные Инфосфера МИМ-Т 3.0» (ТСКЯ.411151.001-31МП)

СОГЛАСОВАНО

Технический директор ООО «ИЦРМ»

М. С. Казаков

2021 г.

Государственная система обеспечения единства измерений

Методика поверки

г. Москва

2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 6

• 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика поверки распространяется на модули контроля качества электрической энергии трансформаторные Инфосфера МИМ-Т 3.0 (далее - модули), изготавливаемые Акционерным обществом «ПКК Миландр» (АО «ПКК Миландр»), и устанавливает методику их первичной и периодической поверок.

• 1.2 При проведении поверки должна обеспечиваться прослеживаемость модуля к государственному первичному специальному эталону ГЭТ 89-2008 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053 (далее - Приказ № 1053).

• 1.3 Поверка модуля должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 3 года.

• 1.4 Метод, обеспечивающий реализацию методики поверки, - метод прямых измерений.

• 1.5 Основные метрологические характеристики модулей приведены в Приложении А.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды плюс (20±5) °C;

• - относительная влажность от 30 до 80 %.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые модули и средства поверки.

• 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

Таблица 2 - Средства поверки

Допускается применение средств поверки с метрологическими и техническими характеристиками. обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053. При отсутствии утвержденных поверочных схем в отношении метрологических характеристик, допускается применение аналогичных средств поверки, обеспечивающих воспроизведение/измерение единицы величин с соотношением погрешностей поверяемого средства измерений к эталонному не менее 3 к 1.

• 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые модули и применяемые средства поверки.

Модуль допускается к дальнейшей поверке, если:

• - внешний вид модуля соответствует описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и модуль допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, модуль к дальнейшей поверке не допускается.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию на поверяемый модуль и на применяемые средства поверки;

• - выдержать модуль в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

• 8.2 Опробование модуля

Опробование модуля проводят при питании от источника питания постоянного тока GPR-73060D (далее - источник питания). Схема подключения модуля к источнику питания изображена на рисунке Б.1 приложения Б.

Опробование модуля проводить в следующей последовательности:

• 1) Подключить модуль к источнику питания;

• 2) Подать напряжение постоянного тока 12±2 В на модуль;

• 3) При подаче напряжения питания модуль выполняет самодиагностику:

• - все индикаторы модуля должны загореться и затем погаснуть;

• - через 0,5 с индикатор «Питания» должен загореться;

• - через менее 2,5 с индикатор питания должен погаснуть и снова загореться;

• 4) Время от момента подачи питания на модуль до окончания диагностики должно быть не более 5 с;

Постоянно включенный индикатор «Питание» и выключенный индикатор «Связь» обозначают, что модуль закончил самодиагностику и готов к работе.

Примечания

• 1 В п. 8.2 и последующих пунктах Методики поверки питание модулей осуществляется от источника питания постоянного тока GPR-73060D напряжением постоянного тока 12±2 В.

• 2 В п. 8.2 Методики поверки временные интервалы контролировать при помощи секундомера электронного «Интеграл С-01».

Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить на установке для проверки параметров электрической безопасности GPT-79803 испытательным напряжением постоянного тока 500 В между соединенными измерительными вводами напряжения и «землей».

«Земля» в данном испытании - металлическая проводящая фольга, в которую обернут корпус модуля.

Проверка электрической прочности изоляции

Проверку электрической прочности изоляции проводить на установке для проверки параметров электрической безопасности GPT-79803 при испытательном напряжении переменного тока 2 кВ синусоидальной формы частотой 50 Гц в течение 1 минуты.

При проведении проверки испытательное напряжение прикладывается между соединенными измерительными вводами напряжения модуля и «землей».

«Земля» в данном испытании - металлическая проводящая фольга, в которую обернут корпус модуля.

Для проверки электрической прочности изоляции:

• - испытательное напряжение подается плавно, начиная с минимального, до значения испытательного напряжения 2 кВ;

• - при достижении значения испытательного напряжения 2 кВ модуль выдерживается в течение 1 минуты, контролируя отсутствие пробоя;

• - после истечения 1 минуты испытательное напряжение плавно уменьшается.

Модуль допускается к дальнейшей поверке, если при опробовании модуль успешно прошел самодиагностику, при проверке электрического сопротивления изоляции измеренное значение электрического сопротивления изоляции не менее 20 МОм, во время проверки электрической прочности изоляции не произошло пробоя или поверхностного перекрытия изоляции.

Проверку идентификационных данных программного обеспечения (далее - ПО) проводить путем сличения идентификационных данных ПО, указанных в описании типа на модуль, с идентификационными данными ПО, считанными с модуля.

Для получения идентификационных данных модуля необходимо:

• - подключить модуль к персональному компьютеру (далее - ПК) согласно рисунку Б.1 приложения Б;

• - запустить ПО «Configurator MIM-Т З.О» для работы с модулем согласно руководству по эксплуатации;

• - считать идентификационные данные программного обеспечения модуля.

При старте программы у подключенного модуля вычисляется МАС-адрес и запрашиваются следующие данные - логическое имя устройства, серийный номер и версии встроенного ПО.

Модуль допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

• 10.1 Определение приведенной (к номинальному значению) погрешности измерений фазного напряжения переменного тока

Определение приведенной (к номинальному значению) погрешности измерений фазного напряжения переменного тока проводить в следующей последовательности:

• 1) Собрать схему, приведенную на рисунке Б.1 Приложения Б.

• 2) При помощи калибратора переменного тока «Ресурс-К2», модификация «Ресурс-К2М» (далее - Ресурс-К2М) воспроизвести испытательные сигналы согласно таблице 3.

• 3) Считать с модуля результаты измерений фазного напряжения переменного тока и сравнить со значениями, воспроизведенными Ресурс-К2М.

Таблица 3

• 10.2 Определение абсолютной погрешности измерений частоты переменного тока Определение абсолютной погрешности измерений частоты переменного тока проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке Б.1 Приложения Б.

• 2) При помощи калибратора переменного тока «Ресурс-К2», модификация «Ресурс-К2М» (далее - Ресурс-К2М) воспроизвести испытательные сигналы согласно таблице 4.

Таблица 4

• 3) Считать с модуля результаты измерений частоты переменного тока и сравнить со значениями, воспроизведенными Ресурс-К2М.

• 10.3 Определение абсолютных погрешностей измерений глубины провалов напряжения и коэффициента временного перенапряжения проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке Б. 1 Приложения Б.

• 2) В меню Ресурс-К2М «Параметры провалов и перенапряжений» выбрать «опорное напряжение» - «заданное».

• 3) Задать в Ресурс-К2М пороговое значение провала напряжения, равное 10,00% относительно заданного напряжения, и пороговое значение перенапряжения, равное 10,00% относительно заданного напряжения.

• 4) Поочерёдно установить с помощью Ресурс-К2М испытательные сигналы 1 - 10 с характеристиками, приведёнными в таблице 5 в зависимости от номинального значения напряжения переменного тока модуля Иф _но.м (значения характеристик провалов напряжений и перенапряжений приведены в качестве нормированных значений (показаний Ресурс-К2М) для расчёта погрешностей).

• 5) Считать с модуля результаты измерений глубины провалов напряжения или коэффициента временного перенапряжения для каждого испытательного сигнала.

Таблица 5

• 11.1 Определить приведенной (к номинальному значению) погрешность измерений напряжения переменного тока %, по формуле:

где U_H - измеренное модулем значение фазного напряжения переменного тока. В;

U₃ - воспроизведенное Ресурс-К2М значение фазного напряжения переменного тока. В.

U_H - нормирующее значение фазного напряжения переменного тока, равное номинальному значению, В.

• 11.2 Определить абсолютную погрешностей измерений частоты переменного тока, Af, Гц, по формуле:

Af=f_H-f₃,

где f_H - измеренное модулем значение частоты переменного тока, Гц; f₃ - воспроизводимое Ресурс-К2М значение частоты переменного тока, Гц.

• 11.3 Определить относительную погрешность измерений глубины провалов напряжения и коэффициента временного перенапряжения 5_Х, %, по формуле:



(3)

где Х_и - измеренное модулем значение глубины провалов напряжения (%), коэффициента временного перенапряжения;

Х_э - воспроизводимое Ресурс-К2М значение глубины провалов напряжения (%), коэффициента временного перенапряжения.

при утверждении типа, если полученные значения приведенной (к номинальному значению) погрешности измерений фазного напряжения переменного тока, абсолютной погрешности измерений частоты переменного тока, относительной погрешности измерений глубины провалов напряжения, относительной погрешности измерений коэффициента временного перенапряжения не превышают пределов, указанных в таблице А. 1 Приложения А.

подтверждает соответствие метрологическим требованиям), поверку модуля прекращают, результаты поверки признают отрицательными.

• 12.1 Результаты поверки модуля подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 12.2 По заявлению владельца модуля или лица, представившего его на поверку, положительные результаты поверки (когда модуль подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на модуль знака поверки, и (или) внесением в формуляр модуля записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 12.3 По заявлению владельца модуля или лица, представившего его на поверку, отрицательные результаты поверки (когда модуль не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт модуля соответствующей записи.

  12.4 Протоколы поверки модуля оформляются по произвольной форме.



  Юлык

Инженер ООО «ИЦРМ»

Таблица А.1- Метрологические характеристики

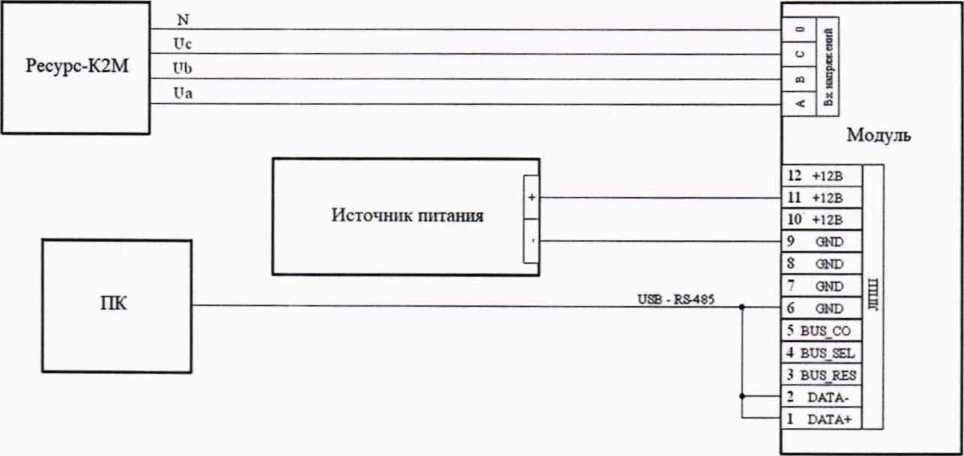

Рисунок Б.1- Схема подключения измерительных цепей
