УТВЕРЖДАЮ

В.В. Супрунюк

_________ 2018 г.

директора по метрологии

Инструкция

Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220 (модификация 9, зав. № 14)

Методика поверки

г. Москва 2018 г.

СОДЕРЖАНИЕ

Стр.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает порядок проведения и оформления результатов поверки комплекса измерительного параметров активных и пассивных электронных компонентов ДМТ-220 (модификации 9, зав. № 14) (далее -комплекса) и устанавливает методику первичной и периодической поверки.

  • 1.2 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки комплекса в зависимости от их модификаций должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

№ пункта МП

Проведение операции при

первичной поверке

первичной поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение метрологических характеристик

3.1 Определение абсолютной погрешности воспроизведения   напряжения   и   силы

постоянного   тока   источника   питания

программируемого Keithley 2260В-30-108

7.3

да

да

3.2 Определение абсолютной погрешности воспроизведения и измерения напряжения и силы    постоянного    тока,    измерения

электрического сопротивления постоянному току калибратора-измерителя напряжения и силы тока Keitley 2461

7.4

да

да

3.3 Определение абсолютной погрешности воспроизведения и измерений напряжения и силы    постоянного   тока   калибратора-

мультиметра цифрового 2410

7.5

да

да

4 Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

7.6

да

да

  • 2.2 На основании письменного заявления владельца комплекса допускается проведение сокращенной поверки по отдельным измерительным каналам.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 Средства поверки приведены в таблице 2. Таблица 2

    Номер пункта методики поверки

    Наименование и тип основных или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

    7.6

    Калибратор-вольтметр   универсальный   В1-28:    пределы   допускаемой

    относительной погрешности измерения напряжения постоянного тока в диапазоне напряжений от 1 мкВ до 2 В ± 0,004 %

    7.6

    Катушка электрического сопротивления Р310: Rhom = 0,001 Ом, класс точности 0,01, Шах = 32 А

    Вспомогательные средства поверки

    6

    Измеритель комбинированный TESTO 176-Р1: диапазон измерения температуры от минус 20 до плюс 70 °C, пределы допускаемой абсолютной погрешности измерений температуры ±0,2 °C; диапазон измерений атмосферного давления от 600 до 1100 мбар, пределы допускаемой абсолютной погрешности измерений атмосферного давления ±3 мбар; диапазон измерения относительной влажности от 0 до 100 %; пределы допускаемой абсолютной погрешности измерений влажности ±0,1 %

  • 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

  • 3.3 При поверке должны использоваться средства измерений утвержденных типов.

  • 3.4 Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 г. и иметь действующее свидетельство о поверке (знак поверки).

  • 3.5 Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в руководстве по эксплуатации (РЭ) комплекса.

  • 4.2 Любые подключения приборов проводить только при отключенном напряжении питания комплекса.

  • 4.3 К поверке допускаются лица, изучившие руководство по РЭ на комплекс, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую МП и имеющие достаточную квалификацию.

  • 4.5 Лица, участвующие в поверке комплекса, должны пройти обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C (К)...............................от 15 до 25 (от 288 до 298);

относительная влажность воздуха при температуре 25 °C, %............................не более 80;

атмосферное давление, мм рт. ст. (кПа)..............................от 730 до 785 (от 97,3 до 104,6).

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке:

  • - проверить наличие свидетельств (знаков поверки) о поверке рабочих эталонов;

  • - проверить целостность электрических цепей комплекса;

  • - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре проверить:

  • - соответствие состава комплекса, приведенного в формуляре, с имеющемся в наличии;

  • - наличие товарного знака изготовителя и заводского номера комплекса;

  • - отсутствие механических повреждений;

  • - заземление всех элементов комплекса;

  • - подключение оборудования и элементов комплекса к управляющей ПЭВМ по интерфейсной шине GPIB и USB.

  • - положение переключателей включения питания приборов и оборудования комплекса «ВКЛ (ON)» в положение «ВЫКЛ (OFF)», проверить подключение кабелей питания оборудования комплекса к розеткам питания;

  • - отсутствие обугливания изоляции на внешних токоведущих частях комплекса;

  • 7.1.2   Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 7.2 Опробование

    • 7.2.1 При опробовании комплекса необходимо:

  • - включить электропитание комплекса от сети 220 В 50 Гц не включая приборов и оборудования комплекса. У приборов комплекса имеющих дежурное питание загорятся индикаторы «Сеть», что индицирует наличие напряжения питания 220 В 50 Гц на сетевых разъемах приборов комплекса. Далее, для включения комплекса, необходимо нажать на кнопки у приборов комплекса «ВКЛ (ON)» и проконтролировать включение оборудования и приборов комплекса.

  • - запустить ПО согласно п. 4.2.2 - 4.2.4 ТИВН.668710.029 РЭ.

  • 7.2.2 Результаты опробования считать положительными, если приборы прошли самоконтроль и СПО управления рабочим местом загружено.

7.3 Определение диапазона и абсолютной погрешности воспроизведения напряжения и силы постоянного тока источника питания программируемого Keithley 2260В-30-1087.

  • 7.3.1 Определение абсолютной погрешности источника питания программируемого Keithley 2260В-30-108 (далее - источник)

  • 7.3.1.1 Внешний осмотр

При проведении внешнего осмотра источника проверяются:

  • - чистота и исправность разьемов;

  • - отсутствие механических повреждений корпуса;

  • - комплектность согласно эксплуатационной документации.

  • 7.3.1.2 Подготовка к поверке

Внимание! Установить входящий в комплект источника воздушный фильтр в отверстие под панелью управления прибора.

Извлечь защитную клеммную крышку прибора.

Убедиться в том, что клеммы «+» и «+S», «-» и «-S» соединены пластинами-перемычками.

Присоединить кабели с подходящим сечением проводов к клеммам «+» и «-» источника используя шайбы, винты (болты) из комплекта источника, как показано на рисунке

потенциал                        потенциал

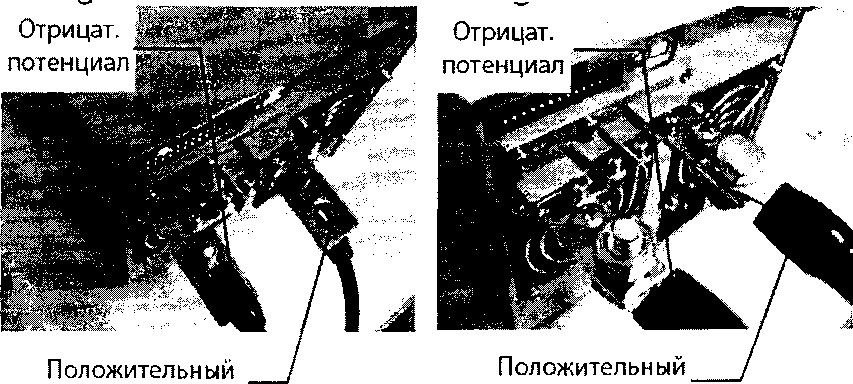

Рисунок 1 - Соединения проводов с клеммами источника

Включить источник клавишей «POWER».

До начала операций поверки выдержать источник и средства поверки во включенном состоянии в соответствии с указаниями руководства по эксплуатации.

Минимальное время прогрева источника 30 минут.

  • 7.3.1.3 Общие указания по проведению поверки

В процессе выполнения операций результаты измерений заносятся в протокол поверки.

Полученные результаты должны укладываться в пределы допускаемых значений, указанные в таблицах настоящего раздела документа. При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате источник следует направить в сервисных центр для проведения регулировки и/или ремонта.

  • 7.3.1.4 Опробование и идентификация

Выключить источник и повторно включить его.

После включения должна осуществиться процедура автоматического тестирования, по завершении которой источник будет готов к работе. В процессе выполнения автоматического тестирования не должно поя не должно появиться сообщений об ошибках.

Записать результаты автоматического тестирования в таблицу 3.

Проверить идентификацию версии установленного на источнике программного обеспечения (ПО), для чего нажать клавишу «Function», вращением ручки «Voltage» выбрать F-89.

На дисплее должен отобразиться номер версии ПО.

Записать результаты идентификации в таблицу 3.

Выйти из меню нажатием клавиши «Function».

Таблица 3

Операция

Результаты проверки

Критерий проверки

Автоматическое тестирование

Нет сообщений об ошибках

Идентификация ПО

Номер версии V01.53 и выше

7.3.1.5 Определение абсолютной погрешности воспроизведения напряжения постоянного тока источника питания программируемого Keithley 2260В-30-108

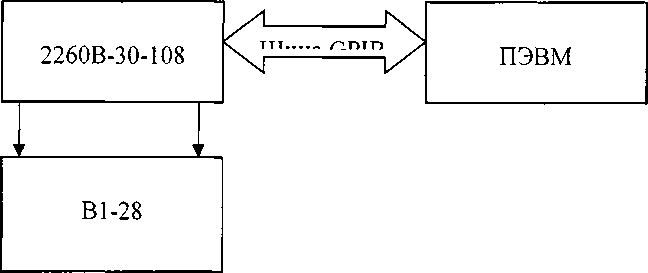

7 Определение абсолютной погрешности воспроизведения напряжения постоянного тока источника питания программируемого Keithley (далее - источника питания 2260В-30-108) осуществляют с использованием калибратора-вольтметра универсального В1-28 по схеме, приведенной на рисунке 2.

Рисунок 2

Порядок выполнения измерений:

  • 1. Выход источника питания соединить с входом калибратора-вольтметра В1-2 8. Калибратор-вольтметр В1-28 установить в режим измерения напряжения постоянного тока.

  • 2. В режиме администратора выбрать «Измерители», после чего запустить ручное управление измерительным оборудованием. В появившемся окне (рисунок 3) выбрать закладку «Калибраторы-мультиметры, источники питания». В поле «Измерители» выбрать источник питания 2260В-30-108. Установить: «Источник» - в режим «Напряжение», «Ограничение (В, А)» - 0,01, «Выходной уровень (В, А)» - 0, «Схема подключения» -«Двухпроводная». После этого установить «Выход» в режим «Вкл».

  • 3. На выходе источника питания программным способом в поле «Выходной уровень (В, А)» последовательно установить выходное напряжение в соответствии таблицей 4.

  • 4. Нажать «Выполнить», проводить измерение напряжения постоянного тока на выходе источника питания с помощью калибратора-вольтметра В1-28.

Рисунок 3

  • 5. Определить абсолютную погрешность воспроизведения напряжения постоянного тока Audci по формуле

AlJdc 1 Ul-Uycrl,                                                  (1)

где UycTi ~ напряжение постоянного тока, отображаемое в поле «Напряжение (В)», В; Uni - действительное значение напряжения постоянного тока, измеренное

калибратором-вольтметром В1-28, на выходе источника питания, В. Таблица 4

Номинальное значение напряжения постоянного тока, устанавливаемое на выходе источника питания, В

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ

Источник питания постоянного тока 2260В-30-108

2,5

±40,0

5,0

10,0

15,0

20,0

25,0

30,0

Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения постоянного тока находятся в допускаемых пределах, указанных в таблице 3.

7.3.1.6 Определение абсолютной погрешности воспроизведения силы постоянного тока источника питания постоянного тока

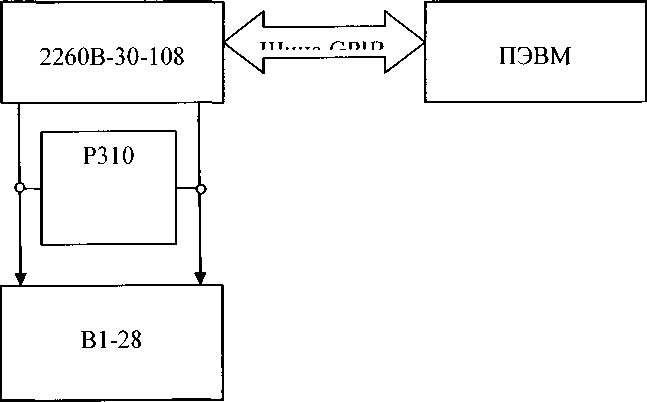

Определение абсолютной погрешности воспроизведения силы постоянного тока источника питания постоянного тока осуществлять для источника питания 2260В-30-108 с использованием калибратора-вольтметра В1-28 и катушки Р310 по схеме, приведенной на рисунке 4.

Рисунок 4

Порядок выполнения измерений:

  • 1. Выходные клеммы (+) и (-) источника питания постоянного тока соединить с шунтом, параллельно которому подключить калибратор-вольтметр В1-28. Калибратор-вольтметр В1-28 установить в режим измерения напряжения постоянного тока.

  • 2. В поле «Измерители» (рисунок 3) выбрать источник питания 2260В-30-108. Установить: «Источник» — в режим «Ток», «Ограничение (В, А)» — 1,0, «Выходной уровень (В,А)» - 0, «Схема подключения» - «Двухпроводная». После этого установить «Выход» в режим «Вкл».

  • 3. На выходе источника питания постоянного тока программным способом в поле «Выходной уровень (В, А)» последовательно устанавливать выходной ток в соответствии таблицей 5.

  • 4. Нажимать «Выполнить», проводить измерение напряжения постоянного тока на выходе исследуемого источника питания с помощью калибратора-вольтметра В1-28.

  • 5. Действительное значение силы постоянного тока, воспроизводимого каналом источника питания постоянного тока 1эг определить по формуле

Т _ _У_Эн2

где Uoh2 -напряжение постоянного тока на шунте, измеренное калибратором-вольтметром В1-28, В;

Rm = 0,001 Ом -сопротивление катушки.

  • 6. Определить абсолютную погрешность воспроизведения силы постоянного тока ДшС2 по формуле

Aldc2-1эи2 - 1уст2,                                         (3)

где 1уСт2 ~ значение силы постоянного тока, отображаемое в поле «Ток (А)», А.

1эз - действительное значение силы постоянного тока, измеренное калибратором-

вольтметром В1-28 на выходе поверяемого источника питания, А. Таблица 5

Номинальное значение силы постоянного тока, устанавливаемое на выходе поверяемого источника питания, мА

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА

Источник питания постоянного тока (2260В-30-108)

5000,0

± 120,0

10 000,0

20 000,0

Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения силы постоянного тока находятся в допускаемых пределах, указанных в таблице 5 для источника питания постоянного тока.

  • 7.4 Определение абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока, измерений электрического сопротивления постоянному току калибратора-измерителя напряжения и силы тока Keitley 2461

Проверить внешний вид, наличие пломб и маркировку.

Калибратор-измеритель напряжения и силы тока Keitley 2461 (далее - калибратор) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке калибратора (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка калибратора осуществляется по документу KI-2450-2016 МП «Калибраторы-измерители напряжения и силы тока Keitley 2450/2460/2461. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование калибратора согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН 668710.029 РЭ.

Результаты определения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока, измерений электрического сопротивления постоянному току калибратора считать положительными, если калибратор не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер калибратора согласно формуляра (паспорта).

Свидетельство о поверке на калибратор действующее, значения погрешности воспроизведения и измерений напряжения и силы постоянного тока, измерений электрического сопротивления постоянному току, указанные в свидетельстве находятся в допускаемых пределах.

  • 7.5 Определение абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока калибратора-мультиметра цифрового 2410

Проверить внешний вид, наличие пломб и маркировку.

Калибратор-мультиметр цифровой 2410 (далее - калибратор) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке калибратора (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка калибратора осуществляется по документу МП 25789-08 «Калибраторы-мультиметры цифровые 2400, 2410. 2420, 2430, 2440. Методика поверки». Интервал между поверками - I год.

Проверить функционирование калибратора согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

7.5.2 Результаты определения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока калибратора считать положительными, если калибратор не имеет внешних повреждений, пломбирование согласно РЭ. маркировка типа и номер калибратора согласно формуляра (паспорта).

Свидетельство о поверке на калибратор действующее, значения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока, указанные в свидетельстве находятся в допускаемых пределах.

  • 7.6 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

На ПЭВМ каждого АРМ запустить ПО кмплекса.

В проводнике открыть папку DMT и выбрать файл p2xx.exe.

Открыть правой кнопкой мыши вкладку «Свойства».

Открыть вкладку «Хэш-суммы файлов».

Контрольная сумма по алгоритму CRC32 должна совпадать с контрольной суммой указанной в формуляре на комплекс.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки оформляется свидетельство о поверке, на комплекс наносится знак поверки в виде наклейки.

  • 8.2 При отрицательных результатах поверки применение комплекса запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

Ведущий специалист-испытатель ООО «АСК Экспресс»

А.А. Горбачев
