УТВЕРЖДАЮ

Заместитель директора по качеству

Н.В. Иванникова

Государственная система обеспечения единства измерений

Стенды измерительные для контроля параметров микроэлектронных компонентов FT-17MINI и FT-17MINI-9U

МЕТОДИКА ПОВЕРКИ

FT-17MINI-2016-Mn

г. Москва

2016

Настоящая методика поверки распространяется на стенды измерительные для контроля параметров микроэлектронных компонентов FT-I7M1N1 и FT-I7MIN1-9U (далее - стенды), изготавливаемые ООО «Совтест Микро», и устанавливает методы и средства их поверки.

Интервал между поверками - I год.

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица I - Операции поверки

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

• 2.3 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь документы о поверке.

Таблица 2 - Средства поверки

• 3.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей».

• 3.2 К проведению поверки допускаются лица с высшим или среднетехническим образованием, прошедшие обучение по программе «Поверка/калибровка средств измерений» со специализацией «Измерения электрических величин», и имеющие практический опыт в области электрических измерений.

При проведении поверки должны соблюдаться следующие условия окружающей среды:

• - температура воздуха (23 ± 3) °C;

• - относительная влажность воздуха от 30 до 70 %;

• - атмосферное давление от 84 до 106,7 кПа.

Стенд и средства поверки должны быть подготовлены к работе в соответствии с эксплуатационной документацией.

• 6.1.1 При проведении внешнего осмотра проверяются:

• - комплектность стенда;

• - отсутствие механических повреждений;

• - четкость фиксации органов управления и коммутации;

• - чистота гнезд, разъемов и клемм блока измерений;

• - исправность состояния соединительных проводов и кабелей;

• - однозначность и четкость маркировки.

• 6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации стенда, его следует направить в ремонт.

• 6.2.1 Выполнить включение стенда следующим образом:

• - проверить, что выключатель электропитания на задней стенке измерительного блока находится в положении «OFF», при необходимости перевести выключатель в это положение.

• - подключить вилку источника питания к розетке сетевого напряжения 220В;

• - перевести выключатель электропитания в положение «ON»;

• - включить компьютер.

• 6.2.2 Выполнить идентификацию установленного на компьютере программного обеспечения, для чего найти на рабочем столе компьютера ярлык программы XperTest и запустить программу.

Наблюдать появление панели программы XperTest (рис. 6.2.1).

Рисунок 6.2.1 - Панель программы XperTest

Убедиться в том, что номер версии XperTest, указанный в заголовке окна (обведен контуром жёлтого цвета на рис.6.2.1) не ниже 3.7.6.0.

Записать номер версии программного обеспечения XperTest в протокол поверки.

Закрыть панель оператора.

• 6.2.3 Запустить на исполнение программу диагностики, для чего открыть файл с именем C:\XperTest\FTl 7МЫ\Диагностика\Диагностика.ехе.

Программа выполнит последовательность тестов и выведет сообщение о результате.

Результаты опробования считать положительными, если программа вывела сообщение “Все тесты выполнены успешно”.

Завершить работу программы.

• 6.2.4 Перевести выключатель электропитания измерительного блока в положение «OFF».

• 6.3.1 Подготовить вспомогательные средства поверки (принадлежности):

• - технологическая плата FT- 17MINI Calibration Board (рис. 6.3.1);

• - кабель для подключения к каналам ПИН-электроники (рис. 6.3.2);

• - кабель для подключения к каналам источников питания (рис. 6.3.3);

• - адаптер USB-COM TRENDNET TU-S9 (рис. 6.3.4).



  Рисунок 6.3.1 - Плата FT-17Mini Calibration Board

Рисунок 6.3.2 - Кабель для подключения к каналам ПИН-электроники

Рисунок 6.3.3 - Кабель для подключения к каналам источников питания

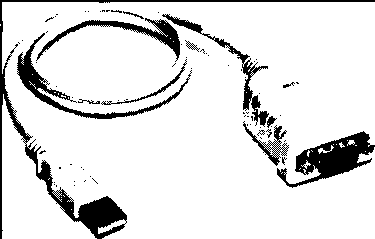

Рисунок 6.3.4 - Адаптер USB-COM TRENDNET TU-S9

• 6.3.2 Для дистанционного программного управления прибором Keithley 2400 на компьютере необходимо установить драйвер адаптера USB-COM TRENDNET TU-S9.

Необходимые для этого файлы находятся в папке «C:\XperTest\FT17Mini\ Драйвер кабеля USB-RS232 TU-S9». Если драйвер уже установлен, перейти к выполнению пункта 6.3.3.

Действия по установке драйвера:

• - запустить файл setup.exe;

• - после появления окна установки кликнуть «Next», дождаться завершения установки и кликнуть «Finish»;

• - выключить компьютер и прибор Keithley 2400;

• - подключить 9-контактую вилку адаптера TU-S9 к разъему «RS-232» прибора Keithley 2400, а вилку USB адаптера установить в свободное гнездо USB компьютера;

• - включить компьютер и прибор Keithley 2400;

• - дождаться окончания загрузки ОС Windows и драйвера адаптера.

В дальнейшем потребуется ввести в программу номер COM-порта, который при подключении был присвоен адаптеру TU-59. Чтобы определить этот номер, необходимо открыть «Диспетчер устройств» ОС Windows и в списке устройств развернуть элемент «Порты (СОМ и LPT)», в открывшемся списке найти запись, начинающуюся со слов «Prolific USB-to-Serial Comm Port», где рядом в круглых скобках (рис. 6.3.5) читается «COM3». Это и есть присвоенный номер, на другом компьютере этот номер может быть другим.

’ ~ ■ — - • " - — — Дкпетмер устройств                                                                                         - Ur

У Зййл ^Действие &U £прввм

ф «ф ^: ',Г • j ^f Q -‘.Т;    ’ J 'It

У Контроллеры USB

Мониторы

Д Мыши и иные утсагыввихчие устройств»

QI Процессоры

и    Сетевые адаптеры

Рис. 6.3.6 - Сообщение о завершении загрузки поправочных коэффициентов

• 6.3.6 Кликнуть кнопку «ОК». В открывшемся окне (рис. 6.3.7) занести в поле «Расположение файла, в котором будут сохранены отчеты» имя папки, созданной ранее при выполнении пункта 6.3.4. Для этого необходимо кликнуть изображение программной кнопки по сноске 1, и в появившемся стандартном диалоговом окне выбора найти и кликнуть имя нужной папки. Затем кликнуть программный элемент по сноске 2, и в выпадающем списке выбрать номер COM-порта, который ОС Windows присвоила адаптеру прибора Keithley 2400. В этом списке может оказаться несколько номеров. Для того, чтобы выбрать номер, принадлежащий порту адаптера прибора Keithley 2400, его необходимо предварительно узнать, используя указания пункта 6.3.2.

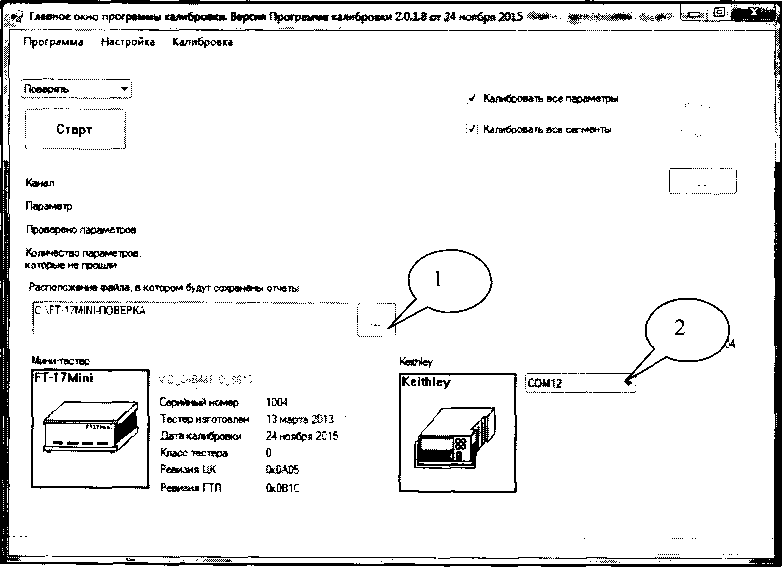

Рисунок 6.3.7 - Окно программы перед началом поверки

Общие указания по выполнению операций поверки 6.4.1 - 6.4.8:

Операции с 6.4.1 по 6.4.8 выполняются автоматически сначала для первой группы каналов “Channel #1-16”, затем после переключения кабеля процедура выполняется последовательно для остальных групп каналов.

Программа автоматически управляет режимами стенда и прибора KEITHLEY 2400, и проводит обработку измерительной информации. Значения абсолютной погрешности вычисляются по формулам

AU = Uft - U_E; Д1 = 1 ft - 1е,

где U_Ft, Ift - значения напряжения и силы тока, измеряемые (воспроизводимые) стендом,

U_E, 1е - эталонные значения напряжения и силы тока, измеряемые (воспроизводимые) прибором KEITHLEY 2400. Результаты измерений усредняются по 20-ти отсчетам.

Результаты поверки сохраняются в файлах отчета на жестком диске компьютера, которые можно переписать в протокол поверки и/или распечатать.

Используемые условные обозначения объясняются в Приложении 1.

По окончании выполнения операций 6.4.1 - 6.4.8 для всех групп каналов следует завершить работу программы.

Результаты поверки считаются положительными, если значения абсолютной погрешности не превышают пределов, указанных в таблицах раздела 6.4.

• 6.4.1.1 Собрать рабочее место для определения статических метрологических характеристик, как показано на рисунке 6.4.1.

Перевести выключатель электропитания измерительного блока в положение «ON».

Измерительный блок стенда и прибор KEITHLEY 2400 должны быть включены для прогрева в течение не менее 60 минут, после чего можно перейти к выполнению операций поверки.

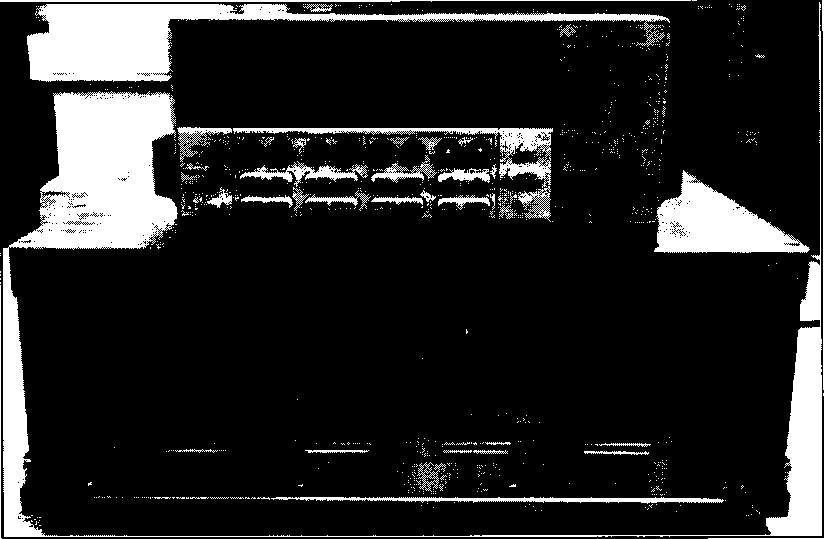

Рисунок 6.4.1 - Рабочее место для определения

статических метрологических характеристик

• 6.4.1.3 Выполнить соединения, используя кабель для подключения к каналам источников питания (рис. 6.3.3). Два штекера красного цвета подключить к гнездам “HI”, два штекера черного цвета - к гнездам “LO” прибора Keithley 2400, разъем кабеля присоединить к разъему “Channel #1-16” измерительного блока.

Кликнуть программную кнопку «Далее».

Подключите к тестеру

Кабель доя калибровки измерительного источника питания при помощи KertMey гюдключите к разъему 'Channel #1 -16’

KEITHLEY INSTRUMENTS INC .ЖНЖ.

2«9.<М3443.С32 Се 4Ж10

14» И ■«? Я. К

1Ж

13и«и 2013

24w,m»s28t5

О

Рисунок 6.4.2 - Окно запуска поверки измерительного источника питания

• 6.4.1.4 Во время исполнения программы прибор Keithley 2400 измеряет постоянное напряжение, воспроизводимое измерительным источником питания, в диапазоне и при значениях (точках поверки) в соответствии с таблицей 6.4.1.

Таблица 6.4.1 - Измерительный источник питания, воспроизведение напряжения

После завершения измерений программа автоматически перейдет к операции 6.4.2.

• 6.4.2.1 Во время исполнения программы измерительный источник питания измеряет силу постоянного тока, воспроизводимого прибором Keithley 2400, в диапазоне и при значениях (точках поверки) в соответствии с таблицей 6.4.2.

Таблица 6.4,2 - Измерительный источник питания, измерение силы тока

• 6.4.2.2 После завершения определения метрологических характеристик измерительного источника питания программа остановится.

Вид диалогового окна после завершения определения метрологических характеристик измерительного источника питания показан на рис. 6.4.3.

Лед«юч«е к тестеру"

МОМО

Tkw изгатоегкек Шгаодэд&доэ*

Р«йзи«ГТП

жшеу       «..жиж

2О.Ш3483.С32 OsS 4 ЗОЮ

ОП/АЙЛЛ(

DB6 С&й? 1 канал 1       DPSAU дизлазсм              точка -15= 8 2 J2 $ мА

........ .....

Рисунок 6.4.3 - Окно запуска поверки каналов ПИН-электроники

• 6.4.3.1 Заменить соединительный кабель. Использовать кабель для подключения к каналам ПИН-электроники (рис. 6.3.3). Штекер красного цвета присоединить к гнезду “1NPUT/OUTPUT HI”, штекер черного цвета - к гнезду “INPUT/OUTPUT LO” прибора Keithley 2400, разъем кабеля присоединить к разъему “Channel #1-16” измерительного блока.

Кликнуть программную кнопку «Далее» в окне, показанном на рисунке 6.4.3.

• 6.4.3.2 Во время исполнения программы прибор Keithley 2400 измеряет постоянное напряжение, воспроизводимое источником-измерителем статических параметров, в диапазоне и при значениях (точках поверки) в соответствии с таблицей 6.4.3.

Таблица 6.4.3 - Источник-измеритель статических параметров, воспроизведение напряжения

После завершения измерений программа автоматически перейдет к операции 6.4.4.

Во время исполнения программы источник-измеритель статических параметров измеряет силу постоянного тока, воспроизводимого прибором Keithley 2400, в диапазоне и при значениях (точках поверки) в соответствии с таблицей 6.4.4.

Таблица 6.4.4 - Источник-измеритель статических параметров, измерение силы тока

После завершения измерений программа автоматически перейдет к операции 6.4.5.

Во время исполнения программы прибор Keithley 2400 измеряет силу постоянного тока, воспроизводимую источником-измерителем статических параметров, в диапазоне и при значениях (точках поверки) в соответствии с таблицей 6.4.5.

Таблица 6.4.5 - Источник-измеритель статических параметров, воспроизведение силы тока

После завершения измерений программа автоматически перейдет к операции 6.4.6.

Во время исполнения программы источник-измеритель статических параметров измеряет постоянное напряжение, воспроизводимое прибором Keithley 2400, в диапазоне и при значениях (точках поверки) в соответствии с таблицей 6.4.6.

Таблица 6.4.6 - Источник-измеритель статических параметров, измерение напряжения

После завершения измерений программа автоматически перейдет к операции 6.4.7.

Во время исполнения программы прибор Keithley 2400 измеряет постоянное напряжение, воспроизводимое драйвером, в диапазоне и при значениях (точках поверки) в соответствии с таблицей 6.4.7.

Таблица 6.4.7 - Драйвер, воспроизведение напряжения

После завершения измерений программа автоматически перейдет к операции 6.4.8.

• 6.4.8.1 Во время исполнения программы компаратор измеряет постоянное напряжение, воспроизводимое прибором Keithley 2400, в диапазоне и при значениях (точках поверки) в соответствии с таблицей 6.4.8.

Таблица 6.4.7 - Компаратор, измерение напряжения

• 6.4.8.2 После завершения измерений программа остановится.

Появится окно программы, показанное на рисунке 6.4.2, в нем будет указана следующая группа каналов.

Перейти к выполнению пункта 6.4.1.3 для этой группы каналов.

После выполнения операций 6.4.1 - 6.4.8 для всех групп каналов закрыть программу.

• 6.5 Определение динамических метрологических характеристик

• 6.5.1.1 Подключить к измерительному блоку стенда технологическую плату FT-17MINI Calibration Board.

• 6.5.1.2 Собрать рабочее место для определения временных параметров импульсов, как показано на рисунке 6.5.1.1.

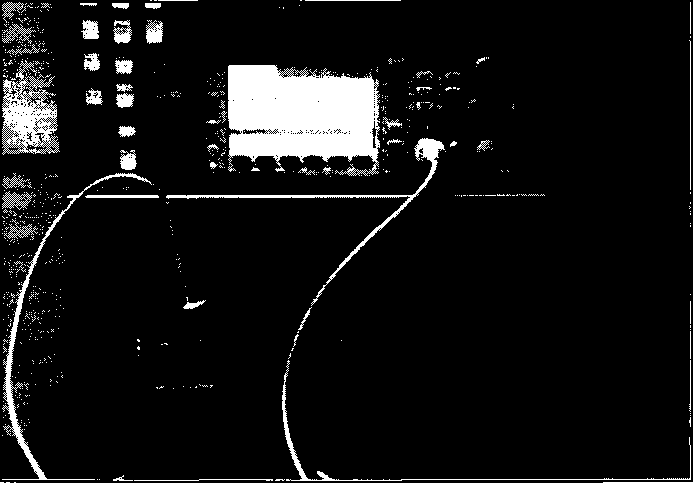

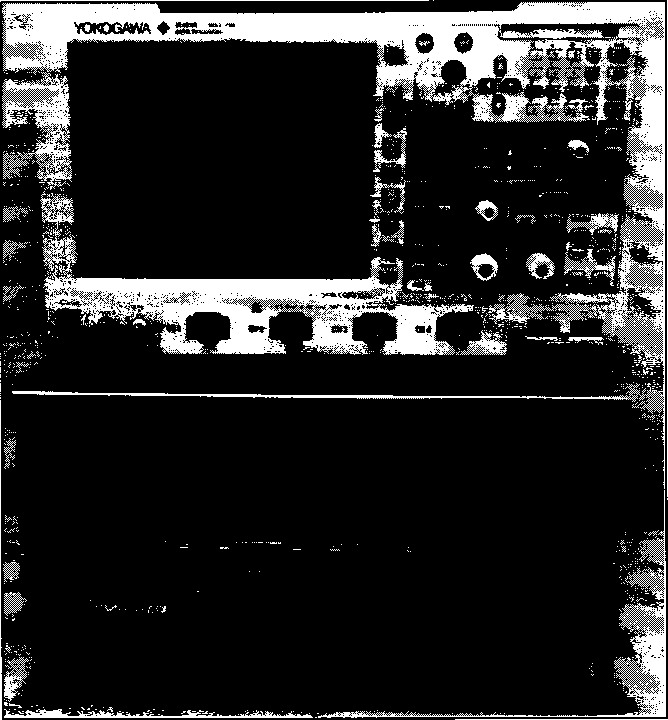

Рисунок 6.5.1.1 - Вид рабочего места для определения временных параметров импульсов

• 6.5.1.3 Подготовить к работе осциллограф для измерения сдвига по времени между сигналами, сделав на каналах 1 и 2 следующие установки:

• - вход DC, 1 МОм;

• - пробник 10:1;

• - запуск положительным фронтом импульсов, источник - канал «СН1»;

• - коэффициент отклонения 2 В/дел, коэффициент развертки 50 нс/дел;

• - автоматическое измерение задержки фронта сигнала на входе канала «СН2» относительно фронта сигнала на входе канала «СН1» в точках 50 % (от амплитуды) с количеством усреднений не менее 50.

• 6.5.1.4 Запустить на исполнение среду «XperTest» по методике п. 2.1 Приложения 2.

• 6.5.1.5 Загрузить файл тестовых векторов

C:\XperTest\FTl 7Mini\naTrepHbi\CalbrateDrivers.xvd, и запустить его на исполнение по методике п. 2.2 Приложения 2.

• 6.5.1.6 Подключить пробник 10:1 канала «СН1» осциллографа к контактной точке СНОА разъема XS 11. Подключить пробник 10:1 канала «СН2» осциллографа к контактной точке CH 1А разъема XS11. При подключениях к цепи «Общий» использовать специальные подпружиненные насадки пробников.

• 6.5.1.7 Осциллограф автоматически измеряет разность между значениями времени, соответствующими достижению передним фронтом сигнала на каждом из его входов «СН1» и «СН2» уровня в 50% от установившегося значения, и отображает результат на экране (рис. 6.5.1.2).

Допускается проводить измерение в ручном режиме, отсчитывая уровни и определяя значения времени по шкалам на экране осциллографа.

Рисунок 6.5.1.2 - Вид сигналов на экране осциллографа

при измерении времени опережения и запаздывания

• 6.5.1.8 Повторить действия по пунктам 6.5.1.6, 6.5.1.7 для определения времени между срезами сигналов на входах «СН1» и «СН2» осциллографа.

• 6.5.1.9 Провести действия по пунктам 6.5.1.6 - 6.5.1.8 для остальных каналов, указанных в таблицах 6.5.1.1 и 6.5.1.2.

• 6.5.1.10 Результаты считать положительными, если абсолютная величина измеренного значения времени опережения и запаздывания фронта и среза не превышает 2 нс.

Таблица 6.5.1,1 - Список контактных точек разъема XS 11

Таблица 6.5.1.2 - Список контактных точек разъема XS 12

Пояснения по методике выполнения операции:

Для определения времени опережения и запаздывания стробов компаратора используется специальная векторная последовательность, формируемая драйвером того же канала, в котором находится данный компаратор с установленными высоким и низким уровнями.

Положение стробов при выполнении тестовой последовательности выбирается таким образом, чтобы проверить положение времени опережения и запаздывания стробов компараторов в зоне ± 1 нс относительно фронта импульса, формируемого драйвером.

Положение стробов задается по методике п. 6.5.2.4 (одновременно для всех компараторов) и п. 6.5.2.8 (индивидуально для каждого компаратора). Таким образом, если время опережения и запаздывания фронтов и срезов импульсов драйвера, определенное по п. 6.5.1, не превышает ± 2 нс, то при отсутствии индицируемых программой сбоев время опережения и запаздывания стробов компаратора не будет превышать ± 3 нс.

• 6.5.2.1 Запустить программный инструмент «FT17-Mini универсальный ГТП».

• 6.5.2.2 Загрузить файл тестовых векторов

C:\XperTest\FTl7Mini\naTTepHbi\CalbrateComparator_H.xvd по методике пп.1-10 , п.2.2 Приложения 2.

• 6.5.2.3 В главном окне среды «XperTest» кликнуть на пункт системного меню «Инструменты», затем в выпадающем списке кликнуть подпункт «FT-17Mini Mercury задержки». Наблюдать появление окна «FT-17Mini Mercury задержки» (рис.6.5.2.1).

• 6.5.2.4 Уменьшить с помощью клавиатуры на две единицы число, которое находится в поле под заголовком «RTD» (поз.1, рис. 6.5.2.1). Кликнуть на программную кнопку «Запись».

is Задержки жруевм SfttMK OOsOCWMWiW

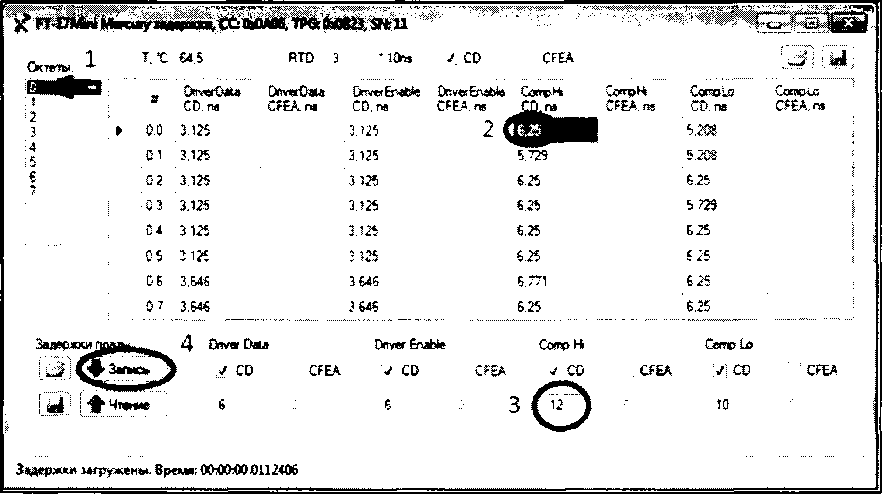

Рисунок 6.5.2.1 - Вид окна программного инструмента «FT 17-Mini Mercury задержки»

• 6.5.2.5 Выбрать для тестирования группу «О» из восьми пар компараторов, для чего последовательно кликнуть требуемый номер в окне программного инструмента «FT 17-Mini универсальный ГТП» в списке «Сайты» (рис.6.5.2.2), а затем в окне программного инструмента «FT-17Mini Mercury задержки» в списке под заголовком «Октеты»(рис.6.5.2.3).



  Рисунок 6.5.2.2 - Выбор номера проверяемой группы компараторов в OKHe«FTl 7-Mini универсальный ГТП»

  Октеты:



  / FT-17Mini Mercury задержки, СС: ОЛАОб, TPG: (

  T. 'C:	64,5	RTD:
  	DnverData	DnverData
  i ♦?	CD. ns	CFEA, ns
  > 0.0	: 3.125
  0.1	! 3,125
  10.2	3,125
  0.3	3,125
  0.4	3,125

Рисунок 6.5.2.3 - Выбор номера проверяемой группы компараторов в окне «FT-17Mini Mercury задержки»

• 6.5.2.6 В окне панели инструмента «FT17-Mini универсальный ГТП» (рис. 6.5.2.4) последовательно выбрать:

• - программную кнопку «Записать»;

• - элемент выбора «Останов при пустом векторе» (убедиться, что теперь его изображение содержит специальный знак выделения);

• - элемент выбора «Разрешение перехода» (убедиться, что теперь его изображение содержит специальный знак выделения);

С помощью клавиатуры установить значение поля «Адрес перехода» равным 0000020.

Затем кликнуть программную кнопку «Старт», чтобы запустить на исполнение загруженную векторную последовательность. Через 5 секунд кликнуть программную кнопку «Стоп» для ее остановки.

• 6.5.2.7 Проверить результаты выполнения векторной последовательности, которые отображаются в правой части окна программного инструмента «FT17-Mini универсальный ГТП» под заголовком «Состояние сайта» (рис. 6.5.2.4).

Результат считать положительным, если число сбойных каналов равно нулю.

Адрес

h

h

Рисунок 6.5.2.4 - Подготовка генератора тестовой последовательности для работы в режиме циклического выполнения векторной последовательности

• 6.5.2.8 Изменить индивидуальную задержку для первого компаратора высокого уровня из выбранной по методике п. 6.5.2.5 группы восьми пар компараторов следующим образом:

• - в окне программного инструмента окне «FT-17Mini Mercury задержки» (рис. 6.5.2.5) кликнуть ячейку на пересечении столбца «CompHI CD, ns» и строки «0.0» (поз. 2, рис. 6.5.2.5).

• - в поле редактирования (поз. 3, рис. 6.5.2.5) должно появиться число тактов, которое используется в линии задержки сигнала этого компаратора. Выделить это число, а затем с помощью клавиатуры задать новое значение, на четыре единицы больше прежнего значения.

• - кликнуть программную кнопку «Запись» (поз. 4, рис. 6.5.2.5)

• 6.5.2.9 Повторить действия по методике п.п. 6.5.2.6.

• 6.5.2.10 Проверить результаты выполнения векторной последовательности, которые отображаются в правой части окна программного инструмента «FT17-Mini универсальный ГТП» под заголовком «Состояние сайта» (рис. 6.5.2.4).

Результат считать положительным, если число сбойных каналов не равно нулю.

• 6.5.2.11 Повторить действия по методике п.п. 6.5.2.8, с целью восстановить прежнее число тактов задержки, для чего число в поле редактирования необходимо уменьшить на четыре единицы.

• 6.5.2.12 Повторить действия по методике п.п. 6.5.2.8 - 6.5.2.11 для остальных семи компараторов высокого уровня из выбранной по методике пп. 6.5.2.5 группы.

• 6.5.2.13 Повторить действия по методике п.п. 6.5.2.5 и методике п.п. 6.5.2.8 - 6.5.2.11 для компараторов высокого уровня остальных семи октетов.



Рисунок 6.5.2.5 - Изменение значения задержки строба компаратора

• 6.5.2.14 Загрузить с помощью методики п.п. 4-6 п.2.2 Приложения 2 в память генератора тестовой последовательности файл

C:\XperTest\FTl 7Mini\naTTepHbi\CalbrateComparator_L.xvd

для проверки компараторов низкого уровня.

• 6.5.2.15 Повторить действия по методике п.п. 6.5.2.5 и методике п.п. 6.5.2.8 - 6.5.2.11 для компараторов низкого уровня (имя столбца «CompLo CD, ns», рис. 6.5.2.5) для всех восьми октетов.

Результат считать положительным, если число сбойных каналов равно нулю для всех каналов компараторов.

• 6.5.3.1 Подготовить к работе осциллограф для измерения длительности фронта и среза импульсов на канале 1:

• - вход DC, 1 МОм;

• - пробник 10:1;

• - запуск положительным фронтом импульсов, источник - канал 1;

• - коэффициент отклонения 1 В/дел, коэффициент развертки 20 нс/дел;

• - автоматическое измерение длительности фронта и среза по уровням 20/80 % с количеством усреднений не менее 50.

• 6.5.3.2 Загрузить файл тестовых векторов C:\XperTest\FT17MlNI\CalbrateDrivers.xvd», и запустить его на исполнение по методике п. 2.2 Приложения 2.

• 6.5.3.3 Подключить пробник канала «СН1» осциллографа на контактную точку CH0A разъема XS11. При подключении к цепи «Общий» следует использовать специальную подпружиненную насадку.

• 6.5.3.4 Осциллограф измеряет длительность фронта и среза импульсов по уровням 20% и 80% от амплитуды импульса (рис. 6.5.3)

Допускается проводить измерение в ручном режиме, отсчитывая уровни и определяя значение времени по шкалам на экране осциллографа.

Рисунок 6.5.3 - Измерение длительности фронта и среза импульса

• 6.5.3.5 Провести действия по пунктам 6.5.3.3, 6.5.3.4 для остальных каналов, указанных в таблицах 6.5.1.1 и 6.5.1.2 операции 6.5.1.

• 6.5.3.7 Результат считать положительным, если на всех каналах измеренные значения длительности фронта и среза импульсов не превышают 5 нс.

• 6.5.3.8 Завершить работу программного инструмента «FT17-Mini универсальный ГТП».

• 6.5.4.1 Собрать рабочее место для измерения частоты, как показано на рисунке 6.5.4.



Рисунок 6.5.4 - Вид рабочего места для определения абсолютной погрешности частоты функционального контроля.

• 6.5.4.2 Подготовить к работе частотомер.

• 6.5.4.3 Загрузить файл тестовых векторов

C:\XperTest\FT 17Mini\naTTepHbi\Infmite_loop_T0_10000ns.xvd», и запустить его на выполнение по методике п. 2.2 Приложения 2.

• 6.5.4.4 Используя пробник N2873A, измерить с помощью частотомера частоту сигнала на контактной точке СНОА разъема XS11, и записать его в таблицу 6.5.4.

• 6.5.4.5 Остановить выполнение векторной последовательности кликнув на кнопку «Стоп» в окне «FT17-Mini универсальный ГТП».

• 6.5.4.6 Используя методику п.п. 4-11 п. 2.2 Приложения 2, загрузить в память генератора тестовой последовательности и запустить на выполнение файл тестовых векторов C:\XperTest\FT 17Mini\naTTepHbi\Infinite_loop_T0_20ns.xvd.

• 6.5.4.8 Используя пробник N2873A, измерить с помощью частотомера частоту сигнала на контактной точке СНОА разъема XS11, и записать его в таблицу 6.5.4.

Таблица 6.5.4 Измерение частоты функционального контроля

Результаты операции считать положительными, если измеренные значения частоты находятся в пределах допускаемых значений, указанных в таблице 6.5.4.

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При выполнении операций поверки оформляется протокол в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации:

• - номер и дата протокола поверки

• - наименование и обозначение поверенного средства измерения, установленные опции;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке:

• - температура и влажность в помещении:

• - полученные значения метрологических характеристик:

• - фамилия лица, проводившего поверку.

При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании, или выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

В протоколах каналы обозначаются как Seg.Chl. где Seg - номер сегмента от 1 до 8. Chi -номер канала от I до 8. Так же в протоколах могут встречаться обозначения диапазонов воспроизведения и измерения напряжения и тока, в соответствии с таблицами 1.1.1 - 1.1.3. Соответствие между обозначениями и наименованиями нормируемых метрологических характеристик приведено в таблице 1.1.4.

Таблица 1.1.1 - Источник-измеритель статических параметров:

Таблица 1.1.2- Источник-измеритель статических параметров: диапазоны воспроизведения и измерения силы тока

Таблица 1.1.3 - Измерительный источник питания: диапазоны измерения силы тока

Таблица 1.1.4- Условное обозначение нормируемых метрологических характеристик

Приложение 2 - Инструкция по работе среды XperTest

• 1 Запустить программу по ярлыку на рабочем столе с нажатой клавишей «SHIFT».

• 2 Наблюдать появление окна идентификации в среде XperTest (рис.2.1.1). Убедиться, что в поле «Пользователь» указано «Администратор», а поле «Предприятие» не является пустым. Если это поле имеет вид, как показано на рис.2.1.1, следует кликнуть элемент выбора в правой части поля «Предприятие», и из выпадающего списка выбрать любое из имеющихся там имен.

• 3 С помощью клавиатуры занести в поле «Пароль» код ограничения доступа.

Конкретное значение кода следует предварительно узнать у специалиста, обслуживающего стенд.

Идентификация в XperTest С

Пользователь: Администратор

Пароль:         •••!

Предприятие:                              ▼

[7; Запомнить меня

[ J ' 'При№Я 'а»..... J       [ X Отменить

Рис. 2.1.1 - Вид окна идентификации XperTest

• 4 Нажать кнопку «Принять».

• 5 Наблюдать появление главного окна программы «СредаХperTest».

• 1 Загрузить на исполнение среду XperTest по методике п.2.1 Приложения 2.

• 2 В открывшемся главном окне программы кликнуть пункт системного меню «Инструменты», затем в выпадающем списке кликнуть подпункт «FT-17Mini Universal TPG».

• 3 Наблюдать появление окна «FT17-Mini универсальный ГТП» (рис. 2.1.2).

• 4 Кликнуть изображение программной кнопки «Файл для загрузки» (поз.1, рис. 2.1.2).

• 5 В открывшемся стандартном диалоговом окне выбрать файл векторов, имя которого указано в методике выполняемого пункта.

• 6 Нажать на кнопку «Записать» (поз.2, рис.2.1.2).

Вид окна «FT17-Mini универсальный ГТП» после выполнения загрузки показан на рисунке 2.1.3.

• 7 Кликнуть изображение программного элемента выбора «Останов при пустом векторе». Убедиться, что теперь его изображение содержит специальный знак выделения.

• 8 Кликнуть изображение программного элемента выбора «Разрешение перехода». Убедиться, что теперь его изображение содержит специальный знак выделения.

• 9 С помощью клавиатуры установить значение поля «Адрес перехода» равным 0000020.

• 10 Кликнуть на программную кнопку «Старт».

«'хмв-нмее ГТП .....

Фат-деи брак®

Останов при пустом векторе ^рвххшенме перевода

Aflpec "W       &ММХХЖ

Дарвс пвреэйда      OOQ6GDO

Таймаут званный: Э

Г> Cv 1     ; 4Й». ~

О Перезда^^ППг^^текдае

С©сто*ииё сайта

Айрес старт*

Таймаут заданный

> Стерт

Загрузка Файла а тегу -.

■

Первый сбтжг

Таймаут задвд^й: 16777215

00КЮ®

Рис. 2.1.3 - Вид окна «FT17-Mini универсальный ГТП» после загрузки файла векторов

FT-17MINI-2016-MII | FT-17. Методика поверки. 04.04.2016

стр. 27 из 27
