СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ РЕСПУБЛИКИ БЕЛАРУСЬ

АМПЕРМЕТРЫ ЦА8500 И ВОЛЬТМЕТРЫ ЦВ8500

-АМПЕРМЕТР-ПЕРЕМЕННОГО ТОКАЦА8500—

И ВОЛЬТМЕТР ПЕРЕМЕННОГО ТОКА ЦВ85ОО-

МЕТОДИКА ПОВЕРКИ

МПВТ.024-2002

Главный конструктор

ООО "МН1111 "Электроприбор"

В. А. Черник ое. О£. 2002

Инженер-конструктор

С.А.Тверитина оь\ 2002

Государстве;-

центра

и метрологии

Настоящая методика поверки (далее - МП) предназначена для проведения первичной и периодических поверок амперметров ЦА8500 и вольтметров ЦВ8500 (далее - приборы), соответствующих техническим требованиям ТУ РБ 300080696.014-2002.

Межповерочный интервал - 12 месяцев.

• 1.1 При проведении поверки должны выполняться операции, указанные в

  1.2 При проведении поверки должны применяться средства поверки, указанные в таблице 1.2.

  Таблица 1.2

  Номер пункта методики поверки	Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА
  1	2

  6.1

  /7-

  6.2.1

  Персональная ЭВМ. IBM-совместимая. Порт RS-232.

  Остальное - см. 6.3.1

таблице 1.1.

Таблица 1.1

Установка высоковольтная измерительная (испытательная)/?£/ УПУ-21                                              /!1|!

Диапазон выходного напряжения 0-10 kV переменного тока < частотой 50 Hz. Ток нагрузки не менее 1 mA. Основная погрешность ± 4,0 %.

Окончание таблицы 1.2

• 1.3 Допускается использовать средства поверки, не указанные в таблице 1.2, но обеспечивающие определение метрологических характеристик поверяемых приборов с требуемой точностью.

• 1.4 При получении отрицательных результатов при проведении любой операции, приведенной в таблице 1.1, поверка должна быть прекращена.

• 2.1 Поверка должна проводиться лицами, аттестованными в качестве поверителей.

• 2.2 Поверители должны:

• - знать приборы в объеме руководства по эксплуатации ЗЭП.499.774 РЭ;

• - иметь допуск к работе с электрическими установками напряжением свыше 1000 V.



• 3.1 При проведении поверки приборов необходимо соблюдать требования ТКП 181-2009 и Межотраслевых правил по охране труда при работе в электроустановках.

• 3.2 Приборы по способу защиты человека от поражения электрическим током соответствуют классу II по ГОСТ 12.2.007.0-75.

• 3.3 Внешние подключения к приборам необходимо производить при отключенных измеряемых сигналах и отключенном сетевом питании.

• 3.4 Опасные факторы

• - напряжение питания ~ 220 V;

• - входные напряжения и токи.

Меры защиты от опасного фактора - соблюдение условий 3.1, 3.3.

В случае возникновения аварийных условий и режимов работы приборы необходимо немедленно отключить.

4.1 При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 4.1.

Таблица 4.1

• 5.1 До проведения поверки прибор должен быть выдержан при температуре и влажности окружающего воздуха, указанных в таблице 4.1, не менее 4 h, если перед проведением поверки прибор находился в климатических условиях, отличающихся от нормальных.

• 5.2 Работа с поверяемым прибором и со средствами его поверки должна проводиться в соответствии с руководствами по эксплуатации.

• 6 Проведение поверки

  • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• - отсутствие механических повреждений наружных частей прибора;

• - четкость маркировки.

• 6.2 Опробование

  • 6.2.1 Проверка работоспособности

Проверку работоспособности прибора проводят на верхнем диапазоне измерений в следующей последовательности:

- подключить поверяемый прибор к калибратору универсальному Н4-17 (далее - калибратор) и ПЭВМ в соответствии со схемами, приведенными на рисунках A.l, А.2 (приложение А). При работе с калибратором руководствоваться информацией, изложенной в руководстве по эксплуатации КМСИ.411182.030 РЭ;

- при проверке работоспособности приборов с диапазонами измерений по току до 2 А и по напряжению до 200 V включительно используется только базовый блок калибратора универсального Н4-17; с диапазонами измерений свыше 2 А до 20 А и по напряжению свыше 200 V до 700 V - базовый блок калибратора в комплекте с блоком усиления Н14-17БУ.

При проверке работоспособности амперметра ЦА8500/2, верхний диапазон измерений которого составляет 50 А, предусмотрены входные клеммы ВХОД I 5:1, расположенные на задней панели амперметра. В этом случае от калибратора на входные клеммы ВХОД I 5:1 амперметра ЦА8500/2 подается измеряемый сигнал значением 10 А;

- для проверки работоспособности интерфейса RS-232 устано^иж^йу ПЭВМ служебную программу Test_8500 (далее - программа. nporpaMMa p’ai-^ мещена на сайте предприятия www.electropribor.com, а также по з^пр^>^ мр-"_Л жет быть выслана заказчику на его адрес электронной почты. Поря^ок^абЪт^ с программой приведен в руководстве по эксплуатации ЗЭП.499.140Д3^1^<А

• - подключить поверяемый прибор с помощью сетевого кабеля к сети ~ 220 V, 50 Hz. Нажатием на выключатель СЕТЬ на передней панели включить прибор. На передней панели прибора должны засветиться светодиоды индикации сетевого питания СЕТЬ, автоматического режима переключения диапазонов измерений АВТ, светодиод индикации нижнего диапазона измерений и для модификаций приборов, измеряющих силу или напряжение переменного и постоянного тока, - светодиод индикации вида измеряемого сигнала АС (переменный ток);

• - перейти в ручной режим переключения диапазонов измерений нажатием кнопки " ◄ " или " ► ". При этом светодиод АВТ гаснет и должен светиться светодиод индикации нижнего диапазона измерений;

• - последовательно нажимая кнопку " ►" несколько раз, убедиться в переключении диапазонов измерений от нижнего к верхнему. Установить на приборе верхний диапазон измерений;

• - подать от калибратора на вход поверяемого прибора измеряемый сигнал, равный конечному значению верхнего диапазона измерений. Сравнить показания цифрового табло прибора и дисплея ПЭВМ. Показания должны совпадать;

• - для модификаций приборов, измеряющих силу или напряжение переменного и постоянного тока нажатием кнопки AC/DC перейти к виду измеряемого сигнала DC (постоянный ток). Повторить операции предыдущего абзаца для положительной и отрицательной полярностей измеряемого сигнала. При поверке измеряемых сигналов отрицательной полярности на цифровом табло прибора и на дисплее ПЭВМ перед значением измеряемого сигнала должен отобразиться знак

• 6.2.2 Проверка электрической прочности изоляции

  • 6.2.2.1 Приборы по безопасности должны соответствовать требованиям ТР ТС 004/2011, ГОСТ 12.2.007.0-75, ГОСТ 12.2.091-2012.

По способу защиты человека от поражения электрическим током приборы должны соответствовать классу II по ГОСТ 12.2.007.0-75.

Приборы должны иметь двойную или усиленную изоляцию, соответствовать степени загрязнения 2 по ГОСТ 12.2.091-2012.

Амперметры ЦА8500/1-ЦА8500/6 и вольтметры ЦВ8500/1, ЦВ8500/2, ЦВ8500/4, ЦВ8500/5 должны соответствовать категории измерений II по ГОСТ 12.2.091-2012.

Вольтметры ЦВ8500/3 и ЦВ8500/6 на диапазонах измерений до 600 V включительно должны соответствовать категории измерений II, а на диапазоне измерений 7-700 V - категории измерений I по ГОСТ 12.2.091-2012.

Электрическая изоляция различных цепей приборов между собой доджна^

*

S'

у // /'/

Таблица 6.1

* Вход I 5:1 имеет только амперметр ЦА8500/2 и используется при поверке диапазона измерений 0,5-50 А.

• 6.2.2.2 Проверку электрической прочности изоляции проводят в нормальных условиях по методике ГОСТ 12.2.091-2012.

Проверку электрической прочности изоляции проводят с помощью установки высоковольтной измерительной (испытательной) УПУ-21.

При проверке электрической прочности изоляции между цепями испытательное напряжение прикладывают между соединенными вместе клеммами подключения каждой из цепей или группы цепей, указанных в таблице 6.1.

При проверке электрической прочности изоляции относительно цепи питания контакты вилки сетевого кабеля должны быть соединены между собой и выключатель СЕТЬ должен быть во включенном положении.

При проверке электрической прочности изоляции относительно входной цепи контакты измерительных проводов или измерительного кабеля должны быть соединены между собой.

При проверке электрической прочности изоляции относительно интерфейса корпус разъема интерфейса должен быть соединен с закороченными между собой выводами интерфейса.

Прибор считают выдержавшим проверку, если не произошло никаких пробоев или повторяющегося искрения. Эффектами коронного разряда и другими подобными явлениями можно пренебречь.

Х\ 4%     --------—  Л’’ У/

< I- .Г                             у

• 6.3 Определение метрологических характеристик

  • 6.3.1 Проверка диапазонов измерений и определение основной приведенной погрешности

6.3.1.1 Основные характеристики измеряемых сигналов в зависимости от типа и модификации прибора должны соответствовать значениям, приведенным в таблице 6.2.

Пределы допускаемой основной приведенной погрешности (далее - основной погрешности) приборов должны быть ±0,1 % от нормирующего значения измеряемого сигнала для каждого из диапазонов измерений.

• 6.3.1.2 Проверку диапазонов измерений прибора проводят одновременное-определением основной погрешности.                                   ^и

Данные проверки проводят в нормальных условиях, указан^Ы\.н-табл^1}е '^д

4.1, по схемам, приведенным на рисунках A.l, А.2 (приложени^Ц.^

Основную погрешность прибора определяют методом

при помощи эталонных средств измерений.

Значения соотношений пределов допускаемых значений характеристик погрешностей эталонных и испытуемого средства измерений не должны превышать 1/3.

Основную погрешность приборов определяют для всех видов измеряемых сигналов, указанных в таблице 6.2. Для модификаций приборов, измеряющих силу или напряжение постоянного тока, основную погрешность определяют для положительной и отрицательной полярностей.

Определение основной погрешности прибора проводят в следующей последовательности :

• - подключить входные клеммы поверяемого прибора к калибратору универсальному Н4-17 (далее - калибратор), соблюдая цветовую маркировку кабеля измерительного и клемм. При работе с калибратором руководствоваться информацией, изложенной в руководстве по эксплуатации КМСИ.411182.030 РЭ;

• - для поверки диапазонов измерений приборов по току до 2 А и по напряжению до 200 V включительно используется только базовый блок калибратора универсального Н4-17; для поверки диапазонов измерений свыше 2 А до 20 А и по напряжению свыше 200 V до 700 V - базовый блок калибратора в комплекте с блоком усиления Н14-17БУ.

Для поверки амперметра ЦА8500/2 на диапазоне измерений 0,5-50 А предусмотрены входные клеммы ВХОД I 5:1, расположенные на задней панели амперметра. В этом случае от калибратора на входные клеммы ВХОД1 5:1 амперметра ЦА8500/2 подается измеряемый сигнал значением от 0,1 до 10 А;

• - подключить поверяемый прибор с помощью сетевого кабеля к сети ~ 220 V, 50 Hz. Нажатием на выключатель СЕТЬ на передней панели включить прибор. На передней панели прибора засветятся светодиоды индикации сетевого питания СЕТЬ, автоматического режима переключения диапазонов измерений АВТ, светодиод индикации нижнего диапазона измерений и для модификаций приборов, измеряющих силу или напряжение переменного и постоянного тока, - светодиод индикации вида измеряемого сигнала АС (переменный ток);

• - выдержать прибор после подачи напряжения питания в течение 30 min;

• - перейти в ручной режим переключения диапазонов измерений нажатием кнопки"^" или " При этом светодиод АВТ должен погаснуть;

• - установить требуемый диапазон измерений нажатием кнопок переключения диапазонов измерений (" ► " - для перехода на больший диапазон измерений; " ◄ " - для перехода на меньший диапазон измерений);

- подать от калибратора на вход поверяемого прибора измеряеЯый^сиг’нал, равный расчетному значению в проверяемой точке в сорт^ёт^твйй--с^та^д)и-цей 6.3. Значение измеряемого сигнала выставлять по ц^рбйому^а,б1ю^йрб-ратора. Снять показания с цифрового табло поверяемоп^^^^^^^р^е^йь основную погрешность для данной проверяемой точк^щ Операцию' повторить для всех проверяемых точек и диапазонов измерений, указ^аннртХвтдб/шце 6.3;

- для модификаций приборов, измеряющих силу или напряжение переменного и постоянного тока, нажатием кнопки AC/DC перейти к виду измеряемого сигнала DC (постоянный ток). Повторить операции предыдущего абзаца для положительной и отрицательной полярностей измеряемого сигнала. При поверке измеряемых сигналов отрицательной полярности на цифровом табло поверяемого прибора перед значением измеренного сигнала отобразится знак" -

Основную погрешность прибора, у, %, определяют по формуле

А_х - Ар_Х

у = --------------- 100,                                      (1)

А_н

где А_х - измеренное значение сигнала в проверяемой точке на цифровом табло поверяемого прибора в A, mA, V, mV;

Арх ^_ расчетное значение измеряемого сигнала в проверяемой точке, выставляемое на цифровом табло калибратора в соответствии с таблицей 6.3 в A, mA, V, mV;

А_н - нормирующее значение измеряемого сигнала в A, mA, V, mV (таблица 6.3).

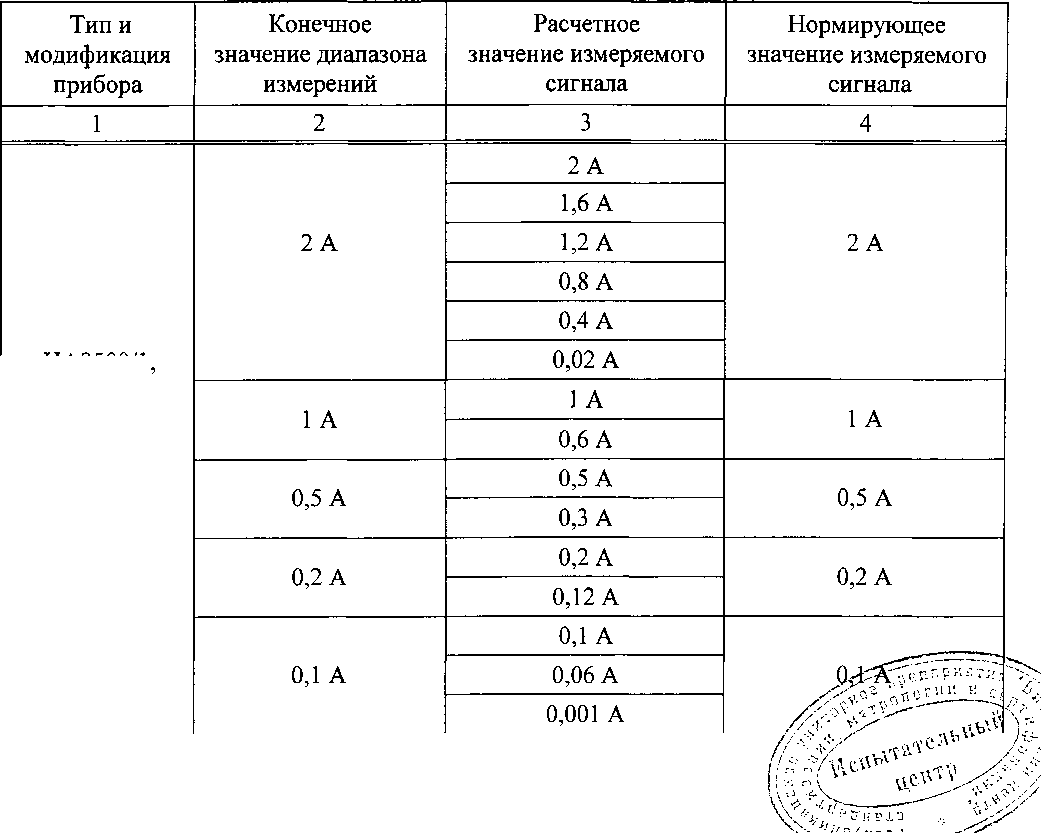

Таблица 6.3

ЦА8500/1,

ЦА8500/5

Окончание таблицы 6.3

• 6.3.1.3 Если основная погрешность прибора превышает ±0,1 % от нормирующего значения измеряемого сигнала, необходимо произвести регулировку в соответствии с приложением Б, после чего вновь определить основную погрешность.

• 6.3.1.4 Прибор считают выдержавшим поверку, если диапазоны измерений соответствуют значениям, приведенным в таблице 6.2, и основная погрешность не превышает ± 0,1 % от нормирующего значения измеряемого сигнала.

• 7.1 Результаты измерений заносят в протокол поверки. Форма протокола поверки для амперметра ЦА8500/6 приведена в приложении В, для других модификаций приборов - в соответствии с таблицами 6.2, 6.3.

• 7.2 Положительные результаты первичной поверки удостоверяются нанесением оттисков клейм знака поверки средств измерений (далее - Знак поверки) на правый винт под угловой защелкой в верхней части корпуса прибора и на правый винт на крышке, закрывающей элементы регулировки на задней панели прибора, делается запись в паспорте и (или) в свидетельстве о поверке и наклеивается клеймо-наклейка на лицевую панель прибора в верхнем правом углу.

Положительные результаты периодической поверки удостоверяются нанесением оттисков клейм Знака поверки на правый винт под угловой защелкой в верхней части корпуса прибора и на правый винт на крышке, закрывающей элементы регулировки на задней панели прибора, делается запись в свидетель^х стве о поверке и наклеивается клеймо-наклейка на лицевую панелй^йбЬр^в^ верхнем правом углу.                                                    М?’/

При отрицательных результатах поверки прибор в обращенйе не допускают и на него оформляют извещение о непригодности прибора к ^риМенёнйю с со-' ответствующим обоснованием. При этом оттиски клейм Знака прв^кй Зцддйе-жат погашению.                                           '7

Приложение А

(обязательное)

Схемы определения основной погрешности приборов

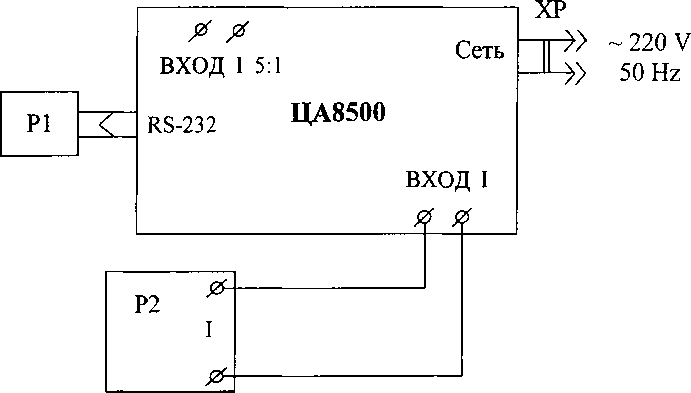

ЦА8500 - поверяемый амперметр;

Р1 - ПЭВМ (подключают только при определении работоспособности интерфейса RS-232);

Р2 - калибратор универсальный Н4-17;

ХР - вилка сетевого кабеля.

Примечания

• 1 Для поверки диапазонов измерений по току до 2 А включительно используется только базовый блок калибратора универсального Н4-17; для поверки диапазонов измерений свыше 2 А до 20 А - базовый блок калибратора в комплекте с блоком усиления Н4-17БУ.

• 2 Входные клеммы ВХОД 15:1, расположенные на задней панели прибора, имеет только амперметр ЦА8500/2 и они используются при поверке диапазона измерений 0,5-50 А, на остальных диапазонах измерений используются входные клеммы ВХОД I, расположенные на передней панели.

Рисунок А.1 - Схема определения основной погрешности

-220 V

50 Hz

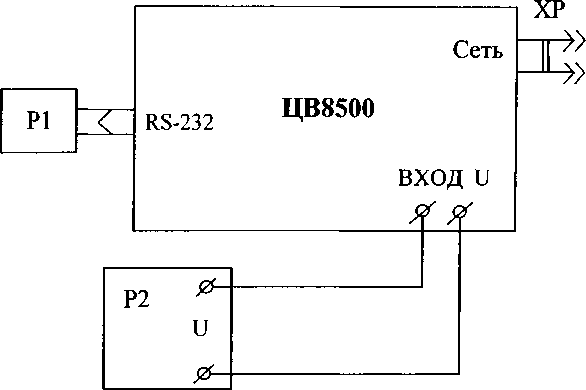

ЦВ8500 - поверяемый вольтметр;

Pl - ПЭВМ (подключают только при определении работоспособности интерфейса RS-232);

Р2 - калибратор универсальный Н4-17;

ХР - вилка сетевого кабеля.

Примечание - Для поверки диапазонов измерений по напряжению до 200 V включительно используется только базовый блок калибратора универсального Н4-17; для поверки диапазонов измерений свыше 200 V до 700 V - базовый блок калибратора в комплекте с блоком усиления Н4-17БУ.

Рисунок А.2 - Схема определения основной погрешности вольтметров ЦВ8500

Приложение Б

(обязательное)

Регулировка амперметров ЦА8500, вольтметров ЦВ8500

• 1 Условия и подготовка приборов к проведению регулировки

  • 1.1 При проведении регулировки должны соблюдаться нормальные условия, указанные в таблице 4.1.

  • 1.2 Подготовка приборов к проведению регулировки:

• - выдержать прибор при температуре (20 ± 2) °C и относительной влажности окружающего воздуха от 45 % до 75 % не менее 4 h, если перед этим он находился в климатических условиях, отличающихся от нормальных;

• - подключить прибор к калибратору универсальному Н14-17 (далее - калибратор) в соответствии со схемами, приведенными на рисунках A.l, А.2 (приложение А);

• - подключить прибор с помощью сетевого кабеля к сети ~ 220 V, 50 Hz. Нажатием на выключатель СЕТЬ на передней панели включить прибор. На передней панели прибора засветятся светодиоды индикации сетевого питания СЕТЬ, автоматического режима переключения диапазонов измерений АВТ, светодиод индикации нижнего диапазона измерений и для модификаций приборов, измеряющих силу или напряжение переменного и постоянного тока, -светодиод индикации вида измеряемого сигнала АС (переменный ток);

• - перейти в ручной режим переключения диапазонов измерений нажатием

кнопки "  " или " ► При этом светодиод АВТ должен погаснуть;

• - выдержать прибор после подачи напряжения питания в течение 30 min;

• - снять с задней панели прибора крышку РЕГУЛИРОВКА.

• 2 Регулировка приборов

  • 2.1 Регулировка прибора на требуемом диапазоне измерений производится путем корректировки основной погрешности при двух значениях измеряемого сигнала:

• - равном нулю;

• - равном конечному значению диапазона измерений.

• 2.2 Корректировка основной погрешности при измеряемом сигнале, равном нулю

  • 2.2.1 Установить требуемый диапазон измерений нажатием.кнопок переключения диапазонов измерений (" ► " - для перехода на^рлБЙц1Гщйапг|ЗЪн:\ измерений; "    - для перехода на меньший диапазон изМф$Ййи5;          А

• 2.2.2 Подать на вход поверяемого прибора измеряемый сигнал, равный нулю. Для этого выключить калибратор и для вольтметра ЦВ8500 клеммы ВХОД U закоротить между собой, для амперметра ЦА8500 разорвать входную цепь.

• 2.2.3 Переключатель 2 под крышкой РЕГУЛИРОВКА перевести в нижнее положение, при этом на цифровом табло прибора начинают мигать нижние сегменты цифр.

• 2.2.4 Кратковременно нажимая кнопку "   " или " ►" необходимое чис

ло раз, установить на цифровом табло прибора нулевое значение измеряемого сигнала.

• 2.2.5 Записать в энергонезависимую память прибора измененный коэффициент корректировки основной погрешности, для чего переключатель 1 под крышкой РЕГУЛИРОВКА перевести в нижнее положение, а затем нажать и удерживать любую из кнопок " ◄ "," ►" до кратковременного погасания цифр на табло прибора.

• 2.2.6 Переключатели 1 и 2 под крышкой РЕГУЛИРОВКА перевести в верхнее положение.

2.3 Корректировка основной погрешности при измеряемом сигнале, равном конечному значению требуемого диапазона измерений

• 2.3.1 Подать от калибратора на вход поверяемого прибора измеряемый сигнал, равный конечному значению диапазона измерений.

• 2.3.2 Переключатель 1 под крышкой РЕГУЛИРОВКА перевести в нижнее положение, при этом на цифровом табло прибора начинают мигать верхние сегменты цифр.

• 2.3.3 Кратковременно нажимая кнопку " ◄ " или " ► " необходимое число раз, установить на цифровом табло прибора значение измеряемого сигнала с минимально возможным отклонением от показаний цифрового табло калибратора.

• 2.3.4 Записать в энергонезависимую память прибора измененный коэффи

циент корректировки основной погрешности, для чего переключатель 2 под крышкой РЕГУЛИРОВКА перевести в нижнее положение, а затем нажать и удерживать любую из кнопок " ◄       " до кратковременного погасания

цифр на табло прибора.

• 2.3.5 Переключатели 1 и 2 под крышкой РЕГУЛИРОВКА перевести в верхнее положение.

• 2.3.6 Определить основную погрешность прибора на требуемом диапазоне измерений, в случае необходимости повторить операции 2ЛД^2^

/(^Испытательный

f'

• 2.3.7 Для модификаций приборов, измеряющих силу или напряжение переменного и постоянного тока, нажатием кнопки AC/DC перейти к виду измеряемого сигнала DC (постоянный ток) и повторить операции 2.2.1-2.2.6, 2.3.1-2.3.6 для положительной или отрицательной полярности измеряемого сигнала.

• 2.3.8 Установить на заднюю панель прибора крышку РЕГУЛИРОВКА.



Приложение В

(справочное)

ПРОТОКОЛ №__

поверки амперметра ЦА8500/6 №_______

• 1 Дата поверки_____________________________________________________

• 2 Заводской номер СИ и год выпуска_______________________________

• 3 Условия проведения поверки ____________________________________

• 4 Наименование, тип и номер применяемых эталонных средств измерений и вспомогательного оборудования:

• 5 Наименование и обозначение документа, по которому проводилась поверка

• 6 Результаты измерений

  • 6.1 Внешний осмотр

  • 6.2 Опробование

    • 6.2.1 Работоспособность

    • 6.2.2 Электрическая прочность изоляции



6.3 Результаты проверки диапазонов измерений и определение основной погрешности, у, приведены в таблице В. 1.

Таблица В.1

• 7 Заключение по результатам поверки

Амперметр ЦА8500/6 №________ _______

требованиям технических нормативных правовых актов.

Поверитель        ______________ ____________________

подпись         расшифровка подписи

Номера листов (страниц)

новых

аннулированных

измененных

замененных

Всего

листов (страниц) в докум.

2-11
