Методика поверки «ИЗМЕРИТЕЛИ РАСХОЖДЕНИЯ ШКАЛ ВРЕМЕНИ МИРАЖ» (МП СВТН.466961.002)

Директор Испытательного Центра

ФГУП ЦНИИС

ИЗМЕРИТЕЛИ РАСХОЖДЕНИЯ ШКАЛ ВРЕМЕНИ

Методика поверки

СВТН.466961.002МП

Измерители расхождения шкал времени МИРАЖ                             Лист 2

Методика поверки СВТН.466961 002МП                              Всего листов 9

Содержание

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 ВНЕШНИЙ ОСМОТР

  • 7.2 Опробование

  • 7.3 01 1РЕДЕЛЕ11ИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика поверки (МП) устанавливает методы и средства первичной и периодической поверок измерителей расхождения шкал времени МИРАЖ (далее - прибор), производства ООО "НТЦ СОТСБИ", г. Санкт-Петербург

Версия программного обеспечения 2.0

Методика разработана в соответствии с требованиями рекомендации РМГ 51-2002 «ГСИ Документы на методики поверки средств измерений. Основные положения»

Поверку прибора осуществляют один раз в два года метрологические службы, аккредитованные на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб, независимо от форм собственности.

При первичной и периодической поверках должны выполняться операции, указанные в таблице I.

Гаолица 1

• 2.1 При проведении поверки должны применяться средства поверки, указанные в табли

це 2.

Таблица 2

К проведению поверки допускаются лица, аттестованные в качестве поверителей радиоэлектронных средств, знающие основы вычислительной техники, имеющие опыт работы в операционной среде Raspbian и изучившие эксплуатационную документацию прибора и средств поверки.

4 I Корпуса средств поверки должны быть заземлены

• 4.2 Рабочее место должно иметь соответствующее освещение

4 3 При включенном питании запрещается:

• - проводить работы по монтажу и демонтажу участвующего в поверке оборудования:

• - проводить работы по подключению и отключению соединительных кабелей

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды                                 (25 ± 10) °C;

• - относительная влажность воздуха                             от 30 % до 80 %;

• - атмосферное давление               от 84 до 106,7 кПа (от 630 до 800 мм рт.ст).

• 5.2 Питание прибора от источника постоянного тока (5 ± 0,5) В, питание СИ:

• - напряжение (220 ± 22) В;

• - частота (50 ± 0,5) Гц.

Перед проведением поверки необходимо провести следующие подготовительные работы.

• - проверить срок действия свидетельств о поверке СИ;

• - собрать схему поверки, рисунок 1;

• - подготовить к работе СИ.

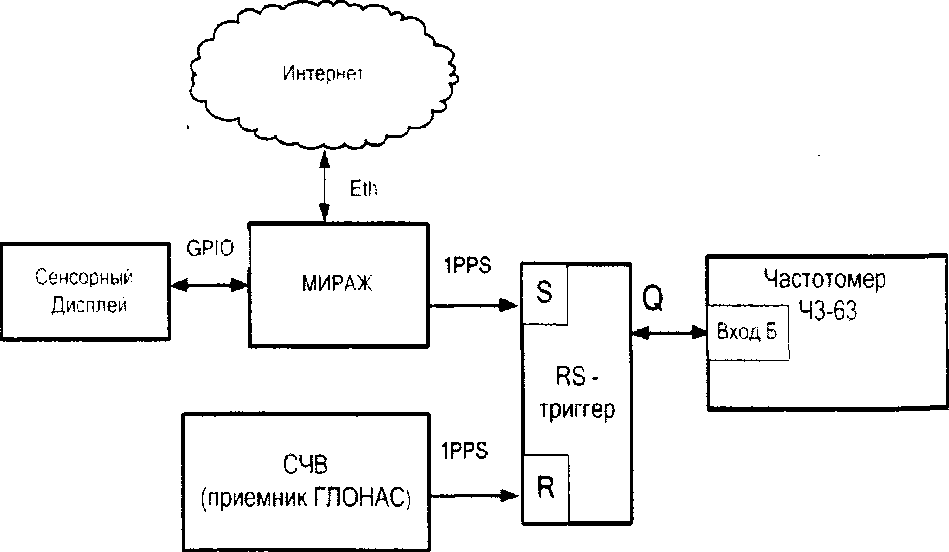

Рисунок 1 - Схема поверки

• 7.1 Внешний осмотр

  • 7.1.1 При проведении внешнего осмотра прибора необходимо проверить:

• - отсутствие механических повреждений,

• - чистоту разъемов;

• - соответствие маркировки требованиям технических условий СВТН 466961 002ТУ.

• 7.1 2 При обнаружении повреждений или дефектов по результатам внешнего осмотра, поверку прибора прекращают до их устранения. После устранения повреждений поверку прибора производят сначала, по всем пунктам.

• 7.2 Опробование

• 7.2.1 Целью опробования является проверка готовности прибора синхронизовать системное время Измерителя с национальной шкалой времени Российской Федерации ЦТС (SU).

• 7.2.2 Проверка готовности:

• - подключить к разъему USB прибора источник постоянного тока (5 ±0,5) В;

• - на экране, в течение 7 секунд, будет индицироваться заставка ПО МИРАЖ, рисунок 2, а затем откроется окно пользовательского интерфейса, рисунок 3;



Рисунок 2 - Заставка ПО МИРАЖ.

Измеритель расхождения шкал времени

Конфигурация Настройка Испытание

Рисунок 3 - Окно пользовательского интерфейса.

• - в открывшемся окне выбрать вкладку Поверка, после чего на экране отобразится диалоговое окно подпрограммы проверки метрологических характеристик рисунок 4;

• - убедиться в том, что индицируемые в верхней части окна номер версии и контрольная сумма соответствуют значениям: номер версии - 2.0, контрольная сумма - Е2С09АЗ;

-                       USIFAK                     -

Измеритель расхождения шкал времени МИРА Ж

Конфигурация Настройка Испытание   Результаты   Поверка

Версия ПО 2.0      Контрольная сумма Е2С09АЗ              ,

I

Готовность к поверке MX

Знак расхождения шкалы

Поверка

СТАРТ

Рисунок 4 - Вкладка Поверка

- убедиться в 'том, что в окне ГОТОВНОСТЬ К ПОВЕРКЕ индицируется надпись ГОТОВ, а в окне ЗНАК РАСХОЖДЕНИЯ ШКАЛЫ отображается знак или в зависимости от отклонения системного времени измерителя относительно национальной шкалы времени Российской Федерации UTC (SU).

7.3 Определение метрологических характеристик

7.3 I Определение абсолютной погрешности синхронизации приборного системного времени со шкалой времени Российской Федерации UTC (SL ). с

Определение абсолютной погрешности синхронизации приборного системного времени со шкалой времени Российской Федерации СТС (SL), проводится ио результатам трех измерений в следующей последовательности

• - при положительном знаке расхождения шкалы времени измерителя подготовить частотомер для измерения длительности положительных импульсов, при отрицательном знаке расхождения шкалы времени измерителя подготовить частотомер для измерения длительности отрицательных импульсов

• - нажать кнопку СТАРТ на экране измерителя.

• - снять показания частотомера

Измеренная длительность импульса соответствует погрешности измерения разности (расхождения) шкалы времени измерителя относительно национальной шкалы времени Российской Федерации UTC (SU)

Завершить процесс поверки, нажав кнопку СТОП на экране измерителя

Значение погрешности должно быть не более ± 0,1 с для каждого измерения, что соответствует требованиям ТУ

• 8.1 Если прибор по результатам поверки признан пригодным к применению, то на него выдастся «Свидетельство о поверке» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г № 1815

8 2 Если прибор по результатам поверки признан непригодным к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений. требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г № 1815 и ее эксплуатация запрещается

8 3В качестве приложения составляется протокол поверки в произвольной форме
