ИНСТРУКЦИЯ

Система единого времени базы эталонирования гироприборов ТСЮИ.403511.015

Методика поверки

ТСЮИ.403511.015МП

р.п. Менделееве 2016 г.

СОДЕРЖАНИЕ

Настоящая методика поверки распространяется на систему единого времени базы эталонирования гироприборов ТСЮИ.403511.015 (далее - СЕВ-БЭГ) и устанавливает методы и средства первичной, периодической и внеочередной поверок.

Интервал между поверками 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 Метрологические характеристики СЕВ-БЭГ, подлежащие поверке и операции поверки, приведены в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Обязательность поверки параметров при

первичной поверке

периодической поверке

при выпуске

после ремонта

1 Внешний осмотр

7.1

да

да

да

2 Опробование

7.2

да

да

да

3 Определение (контроль) метрологических характеристик

7.3

3.1 Определение номинальных значений частоты выходных сигналов 1 Гц и 5 МГц на нагрузках 50 Ом

7.3.1

да

да

да

3.2 Определение среднего квадратического значения (СКЗ) напряжения выходных сигналов 5 МГц на нагрузке 50 Ом

7.3.2

да

да

да

3.3 Определение параметров импульсного сигнала частотой 1 Гц на нагрузке 50 Ом

7.3.3

да

да

да

3.4 Определение относительной погрешности по частоте в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

7.3.4

да

да

да

3.5 Определение абсолютного смещения собственной шкалы времени (ШВ) относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

7.3.5

да

да

да

3.6 Определение среднего квадратического отклонения (СКО) результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

7.3.6

да

да

да

  • 1.2 При получении отрицательных результатов поверки по любому пункту таблицы I СЕВ-БЭГ бракуется и направляется в ремонт.

2. СРЕДСТВА ПОВЕРКИ
  • 2.1 Рекомендуемые средства поверки приведены в таблице 2.

Таблица 2

Наименование средств поверки

Требуемые технические характеристики средств поверки

Рекомендуемое средство поверки (тип)

Номер пункта методики поверки

диапазон измерений

погрешность

1 Аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем      ГЛО

НАСС/GPS

Номинальное значение частоты 1 Гц

Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной     по

грешности синхронизации ШВ к ШВ UTC(SU), UTC(USNO), системным ШВ систем ГЛОНАСС и GPS не более 15 нс

NV08C

7.3.4-7.3.6

2 Частотомер универсальный

Диапазон измеряемых интервалов времени от

5 нс до Ю6 с

Пределы допускаемой абсолютной погрешности измерения интервалов времени ±0,62 нс (для интервалов времени не более 100 мкс)

CNT-90

7.3.1, 7.3.4

7.3.6

3 Осциллограф цифровой

Диапазон рабочих частот от 0 до 1 ГГц; диапазон   измерений

напряжения ±5 В

Пределы допускаемой абсолютной погрешности измерений напряжения

±0.02-8[дел]КОТ1С1[В/дел], где Котюг коэффициент отклонения

DSO-

Х3012А

7.3.2, 7.3.3

4 Нагрузочные сопротивления

(5О±О,3) Ом

Вспомогательное обо

рудование

7.3.1 -7.3.6

  • 2.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства о поверке или знак поверки на приборе или в технической документации.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ.
  • 3.1 Поверка должна осуществляться лицами, имеющими опыт в области радиочастотных измерений и аттестованными в качестве поверителей.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.2.091-2012

  • 4.2 К поверке СЕВ-БЭГ допускается персонал, имеющий квалификационную группу не ниже третьей для электроустановок с напряжением до 1000 В.

5. УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении операций поверки должны соблюдаться следующие нормальные ус

ловия:

-температура окружающего воздуха, °C ............................................................20±5;

  • - относительная влажность воздуха, % ....................................................от 30 до 80;

  • - атмосферное давление, кПа....................................................................от 84 до 106;

  • - напряжение питающей сети, В ...................................................................220,0±4,4;

  • - частота питающей сети, Гц.................................................................................50±1.

6. ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1     Поверитель должен изучить руководство по эксплуатации поверяемого СЕВ-БЭГ и руководства по эксплуатации используемых средств поверки.

  • 6.2 Перед проведением операций поверки необходимо:

  • - проверить комплектность поверяемого СЕВ-БЭГ;

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в технической документации).

Перед проведением поверки необходимо подготовить к работе СЕВ-БЭГ в соответствии с разделом 6 документа «Система единого времени базы эталонирования гироприборов. Руководство по эксплуатаг^ии. ТСЮИ.403511.015 РЭ» (далее - РЭ).

  • 7. ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр
  • 7.1.1 Произвести внешний осмотр СЕВ-БЭГ, убедиться в отсутствии внешних механических повреждений и неисправностей, влияющих на работоспособность СЕВ-БЭГ.

    • 7.1.1.1 При проведении внешнего осмотра проверить:

  • - сохранность пломб;

  • - чистоту и исправность соединителей;

  • - отсутствие внешних механических повреждений корпуса, мешающих работе с прибором, и ослабления элементов конструкции;

  • - сохранность органов управления.

  • 7.1.2  СЕВ-БЭГ, имеющие дефекты (механические повреждения), бракуют и направляют в ремонт.

7.2 Опробование
  • 7.2.1 Опробование провести в соответствии с п. 6.2.3 РЭ.

  • 7.2.2 Результаты опробования считать положительными, если по истечении 10 секунд не включается звуковая аварийная сигнализация, а индикаторы «ИСПРАВ.» не гаснут и (или) засвечиваются индикаторы «ОТКАЗ».

7.3 Определение (контроль) метрологических характеристик
  • 7.3.1 Определение номинальных значений частоты выходных сигналов 1 Гц и 5 МГц на нагрузке 50 Ом

    • 7.3.1.1 Определение номинальных частот выходных сигналов произвести с помощью частотомера универсального CNT-90.

    • 7.3.1.2 Настроить «вход А» частотомера универсального CNT-90 в соответствии с параметрами входных сигналов 1 Гц и 5 МГц.

Поочередно подать на вход «вход А» выходные сигналы от СЕВ-БЭГ.

  • 7.3.1.3 Результаты поверки считать положительными, если номинальные значения частоты находятся в пределах;

(1,000 000±0,000 005) Гц;

(5 000 000, 000 00±25) Гц.

  • 7.3.2 Определение СКЗ напряжения выходного сигнала 5 МГц на нагрузке 50 Ом

    • 7.3.2.1 Измерения провести с помощью осциллографа DSO-X3012A и нагрузочных сопротивлений.

Для этого включить осциллограф DSO-X3012A в соответствии с его Руководством по эксплуатации и прогреть его в течении 30 мин. Подключить на вход осциллографа выходной сигнал частотой 5 МГц на нагрузке 50 Ом. Произвести синхронизацию входного сигнала.

  • 7.3.2.2 Результаты поверки считать положительными, если значение СКЗ выходного сигнала 5 МГц на нагрузке 50 Ом находится в пределах (1,0±0,2) В.

  • 7.3.3 Определение параметров импульсного сигнала 1 Гц на нагрузке 50 Ом.

    • 7.3.3.1 Определению подлежат следующие параметры импульсного сигнала:

  • - уровень напряжения импульсного сигнала 1 Гц;

  • - длительность импульсного сигнала 1 Гц;

  • - длительность переднего фронта импульсного сигнала .

  • 7.3.3.2 Определение параметров импульсного сигнала 1 Гц произвести с помощью осциллографа DSO-X3012A.

  • 7.3.3.3 Включить осциллограф DSO-X3012A в соответствии с его Руководством по эксплуатации и прогреть его в течении 30 мин. Подать выходной сигнал 1 Гц с выхода СЕВ-БЭГ на вход осциллографа при сопротивлении нагрузки 50 Ом. Произвести синхронизацию входного сигнала. Определить параметры импульсного сигнала I Гц.

  • 7.3.3.4 Результаты поверки считать положительными, если параметры сигнала удовлетворяют требованиям:

  • - уровень напряжения импульсного сигнала 1 Гц          — от 3,5 до 4,5 В;

  • - длительность импульсного сигнала 1 Гц                  - от 1,9 до 2,1 мкс;

  • - длительность переднего фронта импульсного сигнала - не более 10 нс.

  • 7.3.4 Определение относительной погрешности по частоте в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

А /

  • 7.3.4.1 Определение относительной погрешности частоты — (/ - номинальное значение частоты; Д/ = fy -fx) провести методом сравнения ШВ СЕВ-БЭГ со ШВ UTC(SU) частотомером универсальным CNT-90 по схеме, приведенной на рисунке 1.

Время прогрева СЕВ-БЭГ должно составлять не менее 1 суток.

  • 7.3.4.2 Включить аппаратуру навигационно-временную потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C в соответствии с его Руководством по эксплуатации и прогреть в течении установленного времени.

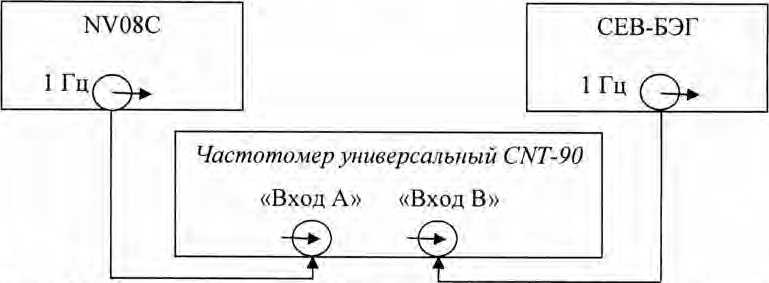

Рисунок 1 - Схема определения относительной погрешности по частоте

  • 7.3.4.3 На вход «Вход А» частотомера CNT-90 подать сигнал 1 Гц от NV08C, на вход «Вход В» - сигнал 1 Гц от СЕВ-БЭГ с блока формирования ШВ.

  • 7.3.4.4 Запустить измерения интервала времени при минимальном интервале времени наблюдения 100 с. По истечении указанного времени зафиксировать среднее значение смещения ШВ СЕВ-БЭГ относительно ШВ UTC(SU).

  • 7.3.4.5 По истечении интервала времени наблюдения 105 с (немногим более 28 ч) повторить п. 7.3.4.3-7.3.4.4.

  • 7.3.4.6 Вычислить изменение смещения ШВ СЕВ-БЭГ Дт. Рассчитать относительную погрешность по частоте по формуле (1):

У- = Дт/ 105                 (1)

f

1.3А.1 Результаты поверки считать положительными, если значения относительной погрешности по частоте в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS находятся в пределах ± 1,0-1 О*10.

  • 7.3.5 Определение абсолютного смещения собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/ GPS

    • 7.3.5.1 Абсолютное смещение собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS определить с помощью аппаратуры навигационно-временной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C и частотомера универсального CNT-90 по схеме, приведенной на рисунке 2.

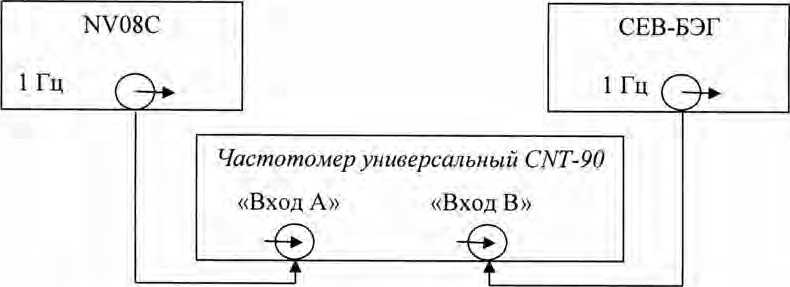

Рисунок 2 - Схема определения абсолютного смещения собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

  • 7.3.5.2 На вход частотомера «Вход В» подать импульсный сигнал 1 Гц от СЕВ-БЭГ, на вход частотомера «Вход А» подать импульсный сигнал 1 Гц от аппаратуры навигационновременной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C. Частотомер универсальный CNT-90 установить в режиме измерений интервалов времени. Настроить входы «А» и «В» в соответствии с параметрами импульсных сигналов 1 Гц:

  • - импульсный сигнал;

  • - измерения по переднему фронту;

  • - входная нагрузка 50 Ом;

  • - уровень напряжения точки привязки по переднему фронту 0,5 В.

  • 7.3.5.3 Произвести не менее 100 измерений интервала времени между импульсными сигналами 1 Гц от СЕВ-БЭГ и NV08C (абсолютного смещения собственной ШВ относительно ШВ UTC (SU)).

  • 7.3.5.4 Результаты поверки считать положительными, если значения абсолютного смещения собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS находятся в пределах ±200 нс.

  • 7.3.6 Определение СКО результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

    • 7.3.6.1 СКО результатов сравнения собственной ШВ со ШВ LJTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS определить с помощью аппаратуры навигационновременной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C и частотомера универсального CNT-90 по схеме, приведенной на рисунке 2.

    • 7.3.6.2 Повторить п. 7.3.5.2.

    • 7.3.6.3 На частотомере универсальном CNT-90 запустить измерения на интервале времени наблюдения 1 сутки. По окончании измерений частотомер универсальный CNT-90 автоматически выдаст значение CKO результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КИС ГЛОНАСС/GPS.

    • 7.3.6.4 Результаты поверки считать положительными, если значение СКО результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS не более 100 нс.

8     Оформление результатов поверки
  • 8.1 При положительных результатах поверки оформить «Свидетельстве о поверке», в соответствии с приложением 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815».

  • 8.2 При отрицательных результатах поверки СЕВ-БЭГ к применению не допускается и на него выдается извещение о непригодности установленного образца.
