Методика поверки «Системы измерительно-вычислительные АСКУЭ ZENNER-Minol» (МП208-021-2016)

УТВЕРЖДАЮ

Заместитель директора

У Т»          2016 г

метрологии

Н.В. Иванникова

Системы измерительно-вычислительные АСКУЭ ZENNER-Minol

МЕТОДИКА ПОВЕРКИ

МП208-021-2016

Москва 2016

Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок систем измерительно-вычислительных АСКУЭ ZENNER-Minol (далее по тексту системы).

Системы измерительно-вычислительные АСКУЭ ZENNER-Minol (далее - системы) предназначены для измерения расхода и количества горячей и холодной воды, тепловой энергии, температуры, разности температуры, а также для автоматического и автоматизированного сбора, передачи, накопления и обработки данных о потреблении энергоресурсов.

Замену измерительных компонентов ИИК 1-го уровня допускается проводить без проведения поверки ИК, если устанавливаемые компоненты поверены и их метрологические характеристики обеспечивают измерения с требуемой точностью.

Интервал между поверками - 2 года.

При проведении поверки выполняют следующие операции, приведенные в таблице 1.

Таблица 1

При проведении поверки применяют средства измерений и вспомогательные устройства, в соответствии с методиками поверки, указанными в описаниях типа на измерительные компоненты, входящие в состав Систем, а также приведенные в таблице 2.

Таблица 2

При поверке измерительных компонентов используют поверочное

оборудование, приведенное в методиках поверки на эти измерительные компоненты.

Все эталонные средства поверки должны быть поверены и иметь соответствующие свидетельства.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью

К проведению поверки Систем допускают поверителей, изучивших настоящее руководство по эксплуатации и знакомых с поверочным и поверяемым оборудованием.

При подготовке к поверке и её проведении следует соблюдать требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей", "Правилами техники безопасности при эксплуатации электроустановок потребителей" и иные, указанные в технической документации на поверочное и вспомогательное оборудование.

Любые электрические подключения к оборудованию следует производить при отключенном питающем напряжении.

При проведении поверки соблюдают следующие условия:

Для проведения поверки представляют следующую документацию:

• -  руководство по эксплуатации Систем;

• -  паспорт Систем;

• -  описание типа Систем;

• -  свидетельства о поверке измерительных компонентов, входящих в ИИК 1-го уровня, и свидетельство о предыдущей поверке системы (при периодической и внеочередной поверке);

• - рабочие журналы Систем с данными по климатическим и иным условиям эксплуатации за межповерочный интервал (только при периодической поверке, при их наличии).

Перед проведением поверки выполняют следующие подготовительные работы:

• -  уточняют состав поверяемой системы, количество измерительных каналов, убеждаются в технической готовности оборудования к проведению поверки;

• -  проводят организационно-технические мероприятия по доступу поверителей и персонала к местам установки оборудования Систем в соответствии с описанием типа средств измерений системы 1-го и 2-го уровней, отключению в необходимых случаях средств измерений от штатной схемы, по размещению средств поверки;

• -  проводят организационно-технические мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования;

• -  средства поверки выдерживают в условиях и в течение времени, установленных в НТД на средства поверки.

• 6. Проведение поверки

При внешнем осмотре устанавливают:

• - соответствие комплектности системы технической документации;

• -  наличие свидетельства о предыдущей поверке (кроме случая первичной поверки);

• -  целостность корпусов, их элементов и отсутствие видимых повреждений кабельных линий, измерительных компонентов, наличие поверительных пломб и клейм;

• - соответствие типов и заводские номера фактически смонтированных измерительных компонентов типам и заводским номерам, указанным в паспортах Систем;

• -  отсутствие следов коррозии, окисления и нагрева в местах подключения проводных линий;

• - отсутствие ржавчины и протечек в местах присоединения счетчиков воды.

• 6.2. Проверка измерительных компонентов Систем

На момент поверки системы все свидетельства о поверке (отметки в паспортах) измерительных компонентов (счетчиков воды, устройств для распределения потребленной тепловой энергии, теплосчетчиков) должны иметь действующий статус. В случае, если свидетельство о поверке компонента просрочено, система считается не выдержавшей поверку.

Проверяют на измерительных компонентах наличие и целостность пломб контролирующих и ресурсоснабжающих организаций либо эксплуатирующей организации. Проверяют наличие следов саботажа внешним воздействием на измерительные компоненты (например, механическим - путём прокола, зажима, перегиба, разъединения контактов и.т.п.; термическим - путём заморозки или перегрева; магнитным - путём намагничивания или размагничивания; электрическим - путём устройства замыкания, помех и т.п.). При нарушении или отсутствии пломб функционирование измерительного компонента проверяется в соответствии с руководством по эксплуатации данного устройства и принимается решение о проведении внеочередной поверки.

Проверяют       наличие       и       сохранность       пломб

ресурсоснабжающих/эксплуатирующей (монтажной) организации. При отсутствии или нарушении пломб проверяют правильность и качество электрического присоединения устройств.

Проверяют наличие и целостность пломб предприятия-изготовителя или монтажной организации. Проверяют правильность функционирования связующих компонентов ИВК 2-го уровня в соответствии с их эксплуатационной документацией с помощью тестового программного обеспечения, установленного на переносной компьютер. Проверка считается успешной, если все приборы опрошены и нет сообщений об ошибках или индикации обрыва связи.

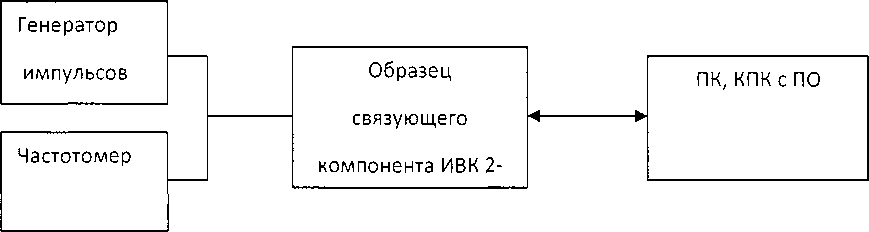

Для определения абсолютной погрешности при подсчёте количества импульсов связующих компонентов ИВК 2-го уровня (радиомодулей Zenner/Minol, счетчиков импульсов) следует реализовать схему взаимодействия:

• 1) С помощью ПО через инфракрасный порт или по радиоканалу с проверяемого образца связующего компонента считывают текущее значение количества импульсов на начало измерения N_Ha4_H3M-

• 2) С генератора импульсов на вход проверяемого образца связующего компонента ИВК 2-го уровня подают не менее 100 импульсов с частотой 1Гц. С помощью частотомера фиксируют действительное количество импульсов N_r, поданных с генератора.

• 3) С проверяемого образца связующего компонента считывают текущее значение количества импульсов на конец измерения N_{K0H изм}.

• 4) Определяют количество импульсов N_i? подсчитанное образцом связующего компонента ИВК 2-го уровня по формуле Nj = N_KOH_„_3M-N_Ha4__H3M, далее определить абсолютную погрешность по формуле AN = N_r- Nj. Допустимое отклонение не должно превышать ±1 импульс. Результаты измерений заносятся в протокол поверки.

Проверке подлежит каждый канал передачи данных от измерительных компонентов из состава Систем. Проверка работоспособности каналов передачи данных заключается в сличении показаний контрольного измерительного компонента со значением в ЦСОД.

Проверка работоспособности каналов передачи данных для измерительных компонентов проводится в следующей последовательности:

• - в ПО Систем формируется команда на считывание показаний контрольного измерительного компонента;

• - считывается определённое показание с дисплея контрольного измерительного компонента и заносится в Протокол поверки Системы;

• - считывается показание измерительного компонента с монитора компьютера, поступившее в ПО Системы, и заносится в Протокол поверки;

зарегистрированные показания сравнивают и вычисляют погрешность.

Результат проверки работоспособности каналов считается положительным, если снятые показания полностью совпадают; допускается отклонение в пределах разрядности выходного импульсного сигнала измерительных компонентов.

• 6.4.1. Проверка идентификационных данных программного

Анализируют отчеты по событиям связующих компонентов и приборов, входящих в ИВК 2-го уровня, формируемые ПО Систем.

Проверяют защиту программного обеспечения Систем от несанкционированного доступа. Для этого в поле “пароль" вводят заведомо неправильное значение. Проверку считают успешной, если при вводе неправильного пароля не удалось запустить программу.

По результатам поверки Систем оформляют протокол по форме, приведенной в Приложении А.

При положительных результатах поверки оформляют свидетельство о поверке в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015г.

При отрицательных результатах поверки АСКУЭ ZENNER-Minol системы к применению не допускают, свидетельство о поверке аннулируют, вносят запись в формуляр системы и выдают извещение о непригодности в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015г.

Начальник сектора отдела 208/2//^Д• И. Гудков

Начальник отдела 208

Системы измерительно-вычислительные АСКУЭ ZENNER-Minol.

ПРОТОКОЛ

поверки систем измерительно-вычислительных АСКУЭ ZENNER-Minol

Дата поверки:«____»_______________20___ г.

Заводской номер измерительной системы:№__________________

Температура окружающей среды: __°C

Относительная влажность воздуха: ___%

Атмосферное давление:         кПа

Средства измерения применяемые при поверке

1.

2.

о

3.

Документация представленная на поверку

1.

2.

3.

НД применяемый при поверке

Операции поверки

N-)
