Меры удельной электрической проводимости

СО-230

Методика поверки

УАЛТ.151.230.00МП

4, о-         -16

Санкт-Петербург 2015 г.

Оглавление

Приложение 1

Настоящая методика поверки распространяется на меры удельной электрической проводимости СО-230 (далее по тексту меры) выпускаемые по технической документации ООО «КОНСТАНТА», г. Санкт-Петербург, и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками - 5 лет.

Знак поверки наносится на свидетельство о поверке.

1. Операции поверки

При поверке мер выполняются операции, указанные в Таблице 1.

Таблица 1.

Операция поверки

Номер пункта методики поверки

Проверка внешнего вида и комплектности

5.1

Проверка толщины и износа мер

5.2

Измерение удельной электрической проводимости мер

5.3

Вычисление действительного значения удельной электрической проводимости мер

5.4

2. Средства поверки
  • 2.1. При проведении поверки должны применяться средства измерений, указанные в Таблице 2.

Таблица 2.

Номер пункта методики поверки

Наименование средства измерительной техники

Погрешность, класс точности

5.3

Измеритель малых сопротивлений

ИМС-1

Пределы измерений от 0 до 1 мОм. Пределы допускаемой погрешности измерения ±(0,00005R+0,000003) мОм, где R - измеряемое сопротивление, мОм

5.2

Микрометр МК25-1 с цифровым отсчетным устройством ГОСТ 6507-78

Пределы измерений от 0 до 25 мм

Пределы допускаемой погрешности измерения ±0,002 мм Цена деления 0,001 мм

  • 2.2. Допускается использовать средства измерений, имеющие аналогичные характеристики и погрешности, не хуже приведенных в Таблице 3.

Таблица 3.

Номер пункта методики поверки

Наименование средства измерительной техники

Погрешность, класс точности

5.3

Вольтметр

Пределы измерений от 0 до 0,5 мВ. Пределы допускаемой погрешности измерения ±(0,00005 £/+40) нВ, где U - измеряемое напряжение, нВ

5.3

Амперметр

Пределы измерений от 0 до 12 А. Пределы допускаемой погрешности измерения ±(0,0027+0,005) А, где I -измеряемая сила тока, А

5.2

Микрометр с цифровым отсчетным устройством

Пределы измерений от 0 до 25 мм Пределы допускаемой погрешности измерения ±0,002 мм Цена деления 0,001 мм

  • 2.3. Средства измерений, указанные в таблице 2 и таблице 3, должны быть поверены (откалиброваны) в установленном порядке, иметь свидетельства о поверке (сертификаты калибровки).

  • 2.4. При проведении поверки применяется стенд для фиксации меры и подключения измерительных приборов, изготовленный по комплекту документации согласно УАЛТ.151.1631.00.

3. Условия поверки
  • 3.1. При поверке должны соблюдаться следующие нормальные условия:

  • •  температура окружающего воздуха (20,0±1,0) °C;

  • •  относительная влажность воздуха (65±15) %;

  • •  атмосферное давление от 86 до 106,5 кПа.

  • 3.2. После пребывания мер в условиях отличных от нормальных, они должны быть выдержаны не менее 1 часа в условиях, соответствующих п.3.1.

  • 3.3. Перед проведением поверки средства поверки должны быть подготовлены к работе в соответствии с их руководствами по эксплуатации.

  • 3.4. Операции с мерами проводить в хлопчато-бумажных перчатках, изолирующих тепло рук оператора от меры. Не допускается нагревание меры источниками тепла, света и пр.

  • 4. Подготовка к поверке

4.1. Подготовка измерительных приборов к проведению измерений

Измерительные приборы должны быть подготовлены в соответствии с их руководствами по эксплуатации. Приборы, эксплуатация которых предполагает прогрев, должны быть включены и прогреты.

4.2. Подготовка мер к проведению поверки
  • 4.2.1. Извлечь меры из подставки, для этого открутить винты, снять крышку, извлечь меру из подставки, рисунок 1.

  • 4.2.2. Протереть фланелевой салфеткой, смоченной спиртом, рабочую поверхность 1 мер и поверхность электрических контактов 2 мер, рисунок 2.

Рисунок 2 - мера СО-230

  • 4.2.3. Убедиться, что электрические контакты меры не деформированы и замыкаются между собой и с рабочей поверхностью мер. Если контакты деформированы - выпрямить их.

  • 5. Проведение поверки

5.1. Проверка внешнего вида и комплектности

При внешнем осмотре должно быть установлено соответствие комплекта мер следующим требованиям:

  • •  комплектность и маркировка должны соответствовать требованиям, указанным в Паспорте на меры;

  • • на поверхностях мер не должно быть грубых вмятин и царапин. Примечание: По обращению заказчика и/или при замене изношенных мер новыми

возможна поверка отдельных мер из комплекта.

5.2. Измерение толщины и износа мер
  • 5.2.1. Измерение толщины мер проводить микрометром в четырех точках, равномерно распределенных по краям меры h\, hi, hi, Л4, и в одной точке по центру меры h$.

  • 5.2.2. Вычислить среднюю толщину меры по формуле:

  • 5.2.3. Вычислить износ меры по формуле:

    h износ

    мм

  • 5.2.4. Мера допускается к проведению поверки, если вычисленное значение износа меры не превышает 0,01 мм. Если вычисленное значение износа меры превышает 0,01 мм, мера считается непригодной к проведению поверки, к проведению поверки не допускается, выписывается свидетельство о непригодности, дальнейшие пункты методики для непригодной меры не выполняются.

  • 5.2.5. При поставке мер комплектом допускается замена изношенных мер новыми. В этом случае указывается отметка в паспорте на меры и оформляется протокол замены меры в комплекте. Поверка мер проводится без изменений.

  • 5.2.6. Допускается восстановление изношенной меры путем шлифовки и/или доводки с применением абразивных материалов. В этом случае указывается отметка в паспорте на меры и оформляется протокол восстановления меры. Поверка мер проводится без изменений.

5.3. Измерение удельной электрической проводимости мер
  • 5.3.1. Подключить меру к измерительным приборам согласно схеме, рисунок 3, с использованием стенда.

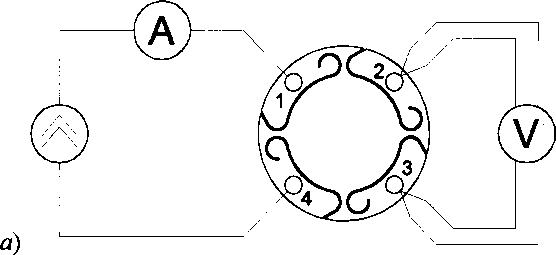

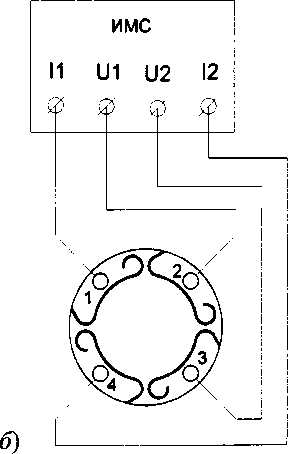

Рисунок 3 - схема стенда электрическая функциональная, (а) - в случае использования вольтметра и амперметра, (б) - в случае использования измерителя малых сопротивлений.

  • 5.3.1.1.   Установить меру на стенд, притянуть меру винтами 1, рисунок 5.

  • 5.3.1.2.  В случае измерения удельной электрической проводимости мер толщиной менее 6 мм - подложить под меру доборочную прокладку 2.

Рисунок 5 - стенд для проведения поверки мер СО-230

  • 5.3.1.3. Подключить клеммы измерительных приборов в соответствии с таблицей 4, плотно затянуть их винтами 3.

Таблица 4.

№ измерения

Подключение источника тока к контактам стенда

Подключение вольтметра к контактам стенда

1

№1 и №2

№3 и №4

2

№2 и №3

№4 и №1

3

№3 и №4

№1 и №2

4

№4 и №1

№2 и №3

  • 5.3.2. Установить требуемую силу тока на источнике тока, в соответствии с таблицей 5.

Таблица 5.

Удельная электрическая проводимость меры

Сила испытательного тока

в случае использования вольтметра и амперметра

в случае использования измерителя малых сопротивлений

1

ст < 16 МСм/м

ЗА

ЗА

2

16 МСм/м < ст < 20 МСм/м

4 А

3

20 МСм/м < ст < 28 МСм/м

6 А

4

28 МСм/м < ст < 36 МСм/м

8 А

5

36 МСм/м < ст < 44 МСм/м

10 А

6

ст > 44 МСм/м

12 А

  • 5.3.3. Включить источник тока.

  • 5.3.4. Выждать время установления показаний используемых измерительных приборов, считать показания измерительных приборов.

  • 5.3.5. Повторить п. 5.3.1 четыре раза, подключая измерительные приборы к клеммам стенда в соответствии с таблицей 4.

5.4. Вычисление действительного значения удельной электрической проводимости мер
  • 5.4.1. Вычислить действительное значение удельной электрической проводимости мер по формуле:

    ст =

___________4*1п(2)___________

, См/м

7Г * Й * (/?] 234 + 7?2341 + ^3412 + ^4123 )

где 7?1234 , 7?2341 ’ ^3412 ’ ^4123 _ сопротивление меры, Ом, измеренное измерителем малых сопротивлений при его подключении к контактам стенда в соответствии с таблицей 4 или вычисленное по формулам:

1234

2341

4123

где С7з4, СДь U\i, U23, - напряжение, Вольт, измеренное при подключении вольтметра, к контактам стенда в соответствии с таблицей 4,

/12, Лз, /34, А1 - сила тока, Ампер, измеренная при подключении амперметра и источника тока к контактам стенда, в соответствии с таблицей 4,

h - толщина меры, выраженная в метрах.

  • 5.4.2. После поверки действительные значения удельной электрической проводимости записываются в паспорт меры (комплекта мер) и на шильд в подставке, под соответствующей мерой.

6. Оформление результатов поверки
  • 6.1. Результаты поверки мер заносятся в протокол поверки (Приложение 1).

  • 6.2. При положительных результатах первичной поверки ставится отметка в Паспорт, удостоверяющая личность поверителя, или выписывается свидетельство о поверке установленного образца.

  • 6.3. При положительных результатах периодической поверки выписывается свидетельство о поверке установленного образца.

  • 6.4. При  отрицательных результатах поверки выписывается извещение о

непригодности с указанием причин.

Приложение 1 (Рекомендуемое) ПРОТОКОЛ

первичной / периодической поверки от «_______»_____________20___года

Средство измерений:___________________________________________________________________

наименование СИ, тип

Зав. №__________

Принадлежащее_______________________________________________________________

наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки___________________________________________

наименование документа на поверку, кем утвержден (согласован), дата

С применением средств измерения: амперметр__________________________________________

наименование, заводской номер, разряд, класс точности или погрешность

нановольтметр микрометр

При следующих значениях влияющих факторов: температура воздуха_______________________

перечень и значения влияющих факторов, нормированных в методике поверки

относительная влажность воздуха______________атмосферное давление____________________

перечень и значения влияющих факторов, нормированных в методике поверки

Результаты поверки:

  • 1. Проверка внешнего вида и комплектности.

  • 2. Метрологические характеристики:

    Мера

    Толщина, мм

    Сила тока, A

    Напряжение, нВ

    Износ меры, мкм

    Удельная электрическая проводимость меры, МСм/м

    №1

    712 ~

    t/34 =

    hu3H0C =

    о =

    Й2 =

    hi =

    Ul =

    й3 =

    hi =

    tfl2 =

    *4 =

    Д1 =

    t/23 =

    Й5 =

    №2

    h\ =

    hi=

    u3A =

    Низнос ~

    о =

    h2 =

    hi =

    h3 =

    hi =

    ul2 =

    hA =

    7»! =

    u23 =

    h5 =

    -//-

    -//-

    -//-

    -n-

    -II-

    -И-

Рекомендации_______________________________________________________

средство измерений признать пригодным (или непригодным) для применения

Исполнители:________________________________

подписи, ФИО, должность

Лист регистрации изменений

Номер изменения

Номер извещения об изменении

Номера листов

Всего листов (после изменения)

Дата

изменения

ФИО

ответственного за внесение изменения

Подпись

измененных

замененных

новых

аннулированных

1

2

3

4

5

6

7

8

9

10

И
