ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ -ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ им. Д.И. МЕНДЕЛЕЕВА»

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»

развитию

Тайбинекий

ктября 2020 г.

Государственная система обеспечения единства измерений

РЕЗЕРВУАР СТАЛЬНОЙ ВЕРТИКАЛЬНЫЙ ЦИЛИНДРИЧЕСКИЙ ТЕПЛОИЗОЛИРОВАННЫЙ РВС-10000

Методика поверки

МП 1246-7-2020

Начальник/НИО-7

Казань 2020 г.

СОДЕРЖАНИЕ

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000. Методика поверки МП 1246-7-2020

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика поверки распространяется на резервуар стальной вертикальный цилиндрический теплоизолированный (далее - резервуар) номинальной вместимостью 10000 м3 (РВС-10000 с заводским номером 1 расположен по адресу: Мурманская область, г. Кировск, промплощадка АНОФ-3, участок котельной АНОФ-3 и мазутного хозяйства) принадлежащий Кировскому филиалу Акционерного общества «Апатит» и предназначенный для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие стандарты:

ГОСТ 12.0.004

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.137

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов,, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

ГОСТ 19781

Обеспечение систем обработки информации программное.

Термины и определения

ГОСТ 7502

Рулетки измерительные металлические. Технические условия

ГОСТ 12.4.310

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящем методике применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар стальной вертикальный цилиндрический теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема нефтепродуктов.

  • 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефтепродукта в нем.

  • 3.3 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

  • 3.5 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

  • 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

  • 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

  • 3.12 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя раздаточное устройство.

  • 3.13 высота «мертвой» полости Нмп: Расстояние по вертикали от точки начала отсчета до нижнего среза раздаточного устройства.

  • 3.14 сканер: Геодезический прибор, реализующий функцию линейных и угловых высокоскоростных измерений, с целью определения пространственного положения точек измеряемой поверхности в условной системе координат.

  • 3.15 станция: Точка стояния лазерного сканера во время проведения измерений.

  • 3.16 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенки резервуара, внутренних деталей и оборудовании.

  • 3.17 облако точек: Результат сканирования в виде массива данных пространственных координат точек поверхностей с соответствующей станции.

  • 3.18 объединенное («сшитое») облако точек: Приведенные к одной системе координат облака точек, измеренные с соответствующих станций.

  • 3.19 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ -по ГОСТ 19781.

  • 3.20 скан: Визуализированное трехмерное изображение облака точек.

  • 3.21 управляющая программа: Системная программа, реализующая набор функций управления, в который включают управление ресурсами и взаимодействием с внешней средой системы обработки информации, восстановление работы системы после проявления неисправностей в технических средствах - по ГОСТ 19781.

  • 3.22 ЗО-моделирование: Построение трехмерной модели объекта, по объединенному («сшитому») облаку точек специализированным программным обеспечением.

  • 3.23 тень: Не отсканированная область танка, возникающая при перекрытии луча сканера внутренними деталями и другими объектами.

4 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 4.1 Поверку резервуара осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица или индивидуальные предприниматели.

  • 4.2 Устанавливают следующие виды поверок резервуара:

  • - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

  • - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуара проводят после их гидравлических испытаний.

  • 4.3 Допускается дистанционный режим выполнения работ по поверке резервуара с привлечением сторонней организации, соответствующей требованиям пункта 8.2, для сканирования резервуара в соответствии с данной методикой, с последующей обработкой и выдачей результатов поверки специалистами ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева».

  • 4.4 Интервал между поверками - 5 лет.

5 МЕТОД ПОВЕРКИ
  • 5.1 Поверку резервуара проводят геометрическим методом с применением лазерной координатно-сканирующей системы (далее - сканер).

  • 5.2 При геометрическом методе поверки вместимость резервуара определяют на основании вычисленного объема ЗО-модели резервуара, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности резервуара.

6 ОПЕРАЦИИ ПОВЕРКИ

6.1 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Внешний осмотр

11.1

Измерение базовой высоты резервуара

11.2

Сканирование внутренней полости резервуара

11.3

Измерения прочих параметров резервуара

11.4

7 СРЕДСТВА ПОВЕРКИ

При проведении поверки резервуара должны применятся следующие основные и вспомогательные средства поверки.

  • 7.1 Рулетку измерительную с грузом 2-го класса точности с верхним пределом измерений 30 м по ГОСТ 7502.

  • 7.2 Сканер с верхним значением диапазона измерений не менее 20 м и пределами допускаемой абсолютной погрешности во всем диапазоне измерений не более ± 2 мм,

Применяемое ПО - 3DReshaper или аналогичное программное обеспечение [1].

  • 7.3 Вспомогательные средства:

  • - термометр (пирометр) инфракрасный с диапазоном измерений температуры поверхности от минус 10 °C до плюс 50 °C, с пределами допускаемой абсолютной погрешности ± 2 °C;

  • - анализатор-течеискатель типа АНТ-ЗМ;

  • - марки, листы формата А4 с контрастным изображением (рис. 1).

Рисунок 1 - Пример изображения марки.

  • 7.4 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 7.5 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

8 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 8.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации.

  • 8.2 При проведении поверки резервуара в дистанционном режиме поверку проводит специалист ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева», прошедший обучение на курсах повышения квалификации, с привлечением к выполнению операций данной методики поверки лиц прошедших курсы повышения квалификации по программе ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» «Поверка (калибровка) резервуаров, танков наливных судов и градуировка трубопроводов».

  • 8.3 К проведению работ допускаются лица, изучившие настоящую методику, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

  • 8.4 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

  • 8.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

  • 8.6 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

  • 8.7 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

9 УСЛОВИЯ ПОВЕРКИ И ПОКАЗАТЕЛИ ТОЧНОСТИ ИЗМЕРЕНИЙ
  • 9.1 При проведении первичной поверки соблюдают следующие условия.

    • 9.1.1 Температура окружающего воздуха:..............................от -5 °C до +35 °C.

    • 9.1.2 Атмосферное давление...............................................от 84,0 до 106,7 кПа.

    • 9.1.3 Допуск к производству работ осуществляется по наряду-допуску организации

- владельца резервуара.

  • 9.1.4 Резервуар при поверке должен быть порожним.

  • 9.1.5 Внутренняя поверхность резервуара должна быть очищена до состояния, позволяющего проводить измерения.

  • 9.2 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

Наименование параметра

Пределы допускаемой погрешности измерений

параметров резервуара

Диаметр, %

+ 0,022

Высота пояса, мм

. ±5

Измерение расстояний, мм

±5

Объем внутренних деталей, м3

± (0,025-0,25)

  • 9.3 При соблюдении, указанных в таблице 2, пределов допускаемой погрешности измерений погрешность определения вместимости резервуара находится в пределах: ±0,10%.

10 ПОДГОТОВКА К ПОВЕРКЕ

При подготовке к поверке проводят следующие работы:

  • 10.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

  • 10.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

  • 10.3 В сервисном ПО сканера формируют файл проекта записи данных.

  • 10.4 Измеряют параметры окружающего воздуха.

  • 10.5 Проводят измерение температуры стенки резервуара с применением пирометра. Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в первом, среднем, последнем поясах.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).

  • 10.6 Получают следующие документы, выданные соответствующими службами владельца резервуара:

  • 11 ПРОВЕДЕНИЕ ПОВЕРКИ

11.1 Внешний осмотр
  • 11.1.1 При внешнем осмотре резервуара проверяют:

  • - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - исправность лестниц и перил;

  • - чистоту внутренней поверхности резервуара.

  • 11.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.

  • 11.1.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней марку.

11.2 Измерение базовой высоты резервуара
  • 11.2.1 Базовую высоту Н6 измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.

Результаты измерений Н6 вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению со значением, установленным при поверке резервуара, более чем на 0,1 %, устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

11.3 Сканирование внутренней полости резервуара

При проведении сканирования внутренней полости резервуара проводят следующие операции.

  • 11.3.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.

Прибор горизонтируют с применением трегера с дальнейшим контролем электронным встроенным уровнем (при наличии).

  • 11.3.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение не просканированного пространства (теней).

Количество станций должно быть не менее трех.

Схема размещения станций должна обеспечить видимость с каждой станции марки (рисунок А.2).

  • 11.3.3 Сканирование проводят последовательно с каждой станции в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.

  • 11.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор и применяемого ПО.

Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.

11.4 Измерения прочих параметров резервуара

При наполнении резервуара продуктом его вместимость изменяется не только от уровня его наполнения, но и в результате деформации стенок от гидростатического давления столба налитой жидкости.

  • 11.4.1 Вносят значение плотности р^, кг/м3, жидкости, для хранения которой предназначен резервуар (таблица Б.2).

  • 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

12.1 Обработка результатов измерений
  • 12.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

  • 12.1.3 Результаты вычислений вносят в журнал, форма которого приведена в приложении Е.

12.2 Составление градуировочной таблицы резервуара
  • 12.2.1 Градуировочную таблицу составляют, с шагом ДНИ = 1 см или шагом ДНИ = 1 мм (при необходимости по согласованию с Заказчиком), начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Нмп) и до предельного уровня Нпр , равного суммарной высоте поясов резервуара.

  • 12.2.2 Вместимость резервуара, соответствующую уровню жидкости Н, V (Н), вычисляют:

  • - при приведении к стандартной температуре 15 °C - по формуле (Д.З);

  • - при приведении к стандартной температуре 20 °C - по формуле (Д.4).

Примечания

  • 1 Значение температуры, к которой приведены данные градуировочной таблицы, согласовываются с Заказчиком;

  • 2 Значение температуры указано на титульном листе градуировочной таблицы.

  • 12.2.3 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 12.2.4 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня /7МП, соответствующего высоте «мертвой» полости.

  • 12.2.5 При составлении градуировочной таблицы значения вместимости округляют ДО 1 дм3.

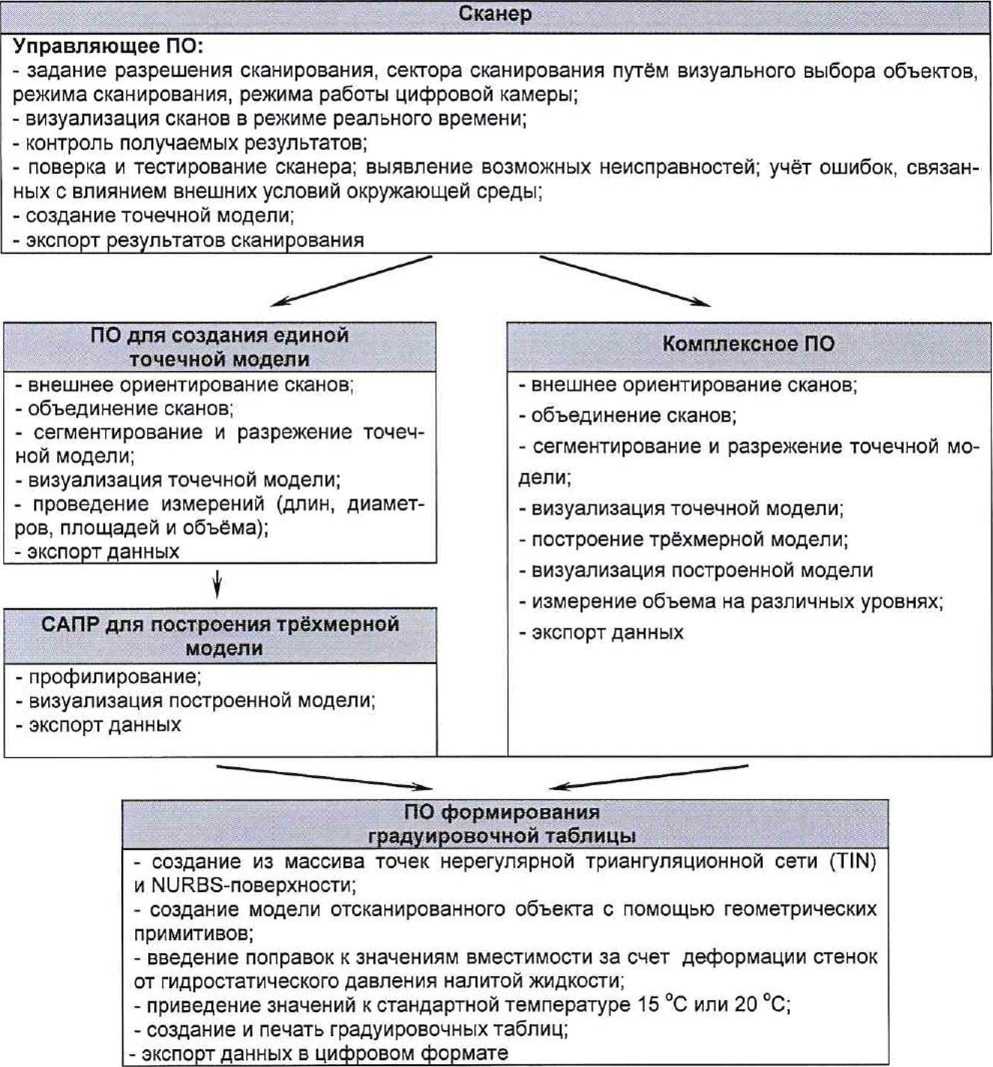

  • 12.2.6 Обработку результатов измерений проводят с помощью программного обеспечения.

  • 12.2.7 Результаты измерений должны быть оформлены протоколом, форма которого приведена в приложении Е, который является исходным документом для расчета градуировочной таблицы.

13 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 13.1 При положительных результатах поверки резервуара оформляют свидетельство о поверке.

  • 13.2 К свидетельству о поверке прикладывают градуировочную таблицу с протоколом измерений.

  • 13.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г.

Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Градуировочную таблицу подписывает поверитель.

  • 13.4 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.

  • 13.5 Отрицательные результаты поверки резервуара оформляются согласно приказу Минпромторга России от 2 июля 2015 г. № 1815.

(справочное)

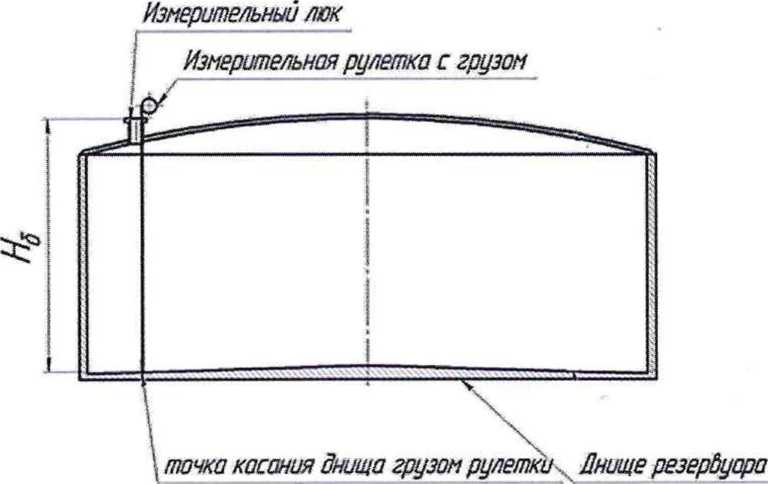

Рисунок А. 1 - Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера

1 - внутренняя полость резервуара; 2 - точка установки марки в точке касания днища грузом рулетки; 3 - точки стояния станций съемки

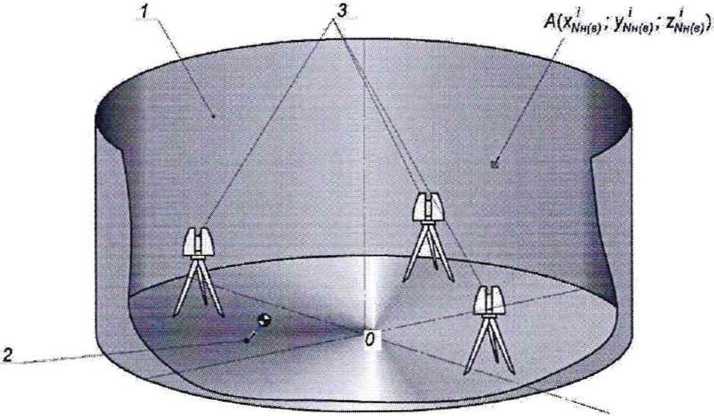

Рисунок А.2 - Схема сканирования внутренней полости резервуара

(обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Таблица Б.1 - Общие данные

Дата

Основание для проведения поверки

число

месяц

ГОД

1

2

3

4

Первичная, периодическая, внеочередная

Продолжение таблицы Б.1

Место проведения

Средства поверки

5

6

Окончание таблицы Б.1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара, %

7

8

9

Таблица Б.2- Условия проведения измерений и параметры резервуара

Температура, °C

Загазованность, мг/м3

Материал стенки резервуара

Плотность хранимой жидкости р^ ,кг/м3

воздуха

стенки резервуара

1

2

5

Таблица Б.З- Базовая высота резервуара                   В миллиметрах

Точка измерения базовой высоты Нб

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Должность Подпись Инициалы, фамилия

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца

резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________ предприятия - владельца резервуара

___ и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица!                                        В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений 6)к

Значение базовой высоты, установленное при поверке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара 5б , %, вычисляют по формуле

(и \ — (Н 1

S6 - -———-—““•’100, где значения величин (/-/6) , (Н6) , приведены в 1-й, 2-й графах. (Нб)п

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

подпись             инициалы, фамилия

Члены комиссии:

подпись            инициалы, фамилия

подпись            инициалы, фамилия

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы1*

Приложение к свидетельству

о поверке №___________

УТВЕРЖДАЮ

«____»_________________20__г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА №

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС-      №

Организация________________________________________________

Данные соответствуют стандартной температуре 15 °C (20 °C)

(ненужное удалить)

Погрешность определения вместимости:

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

1> Форма титульного листа не подлежит изменению

Г.2 Форма градуировочной таблицы резервуара1

Лист___из_______

Организация______________________

Резервуар №_____________________

Место расположения_______________

Таблица Г.1 - Посантиметровая вместимость резервуара

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

Нмп

Н,+1

Нмп+1

WMn+2

...

...

...

Ч-

...

Таблица Г.2 - Вместимость в пределах «мертвой» полости резервуара

Уровень наполнения, см

Вместимость, м3

Уровень наполнения, см

Вместимость, м3

0

...

1

...

Нмп

(обязательное)

Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)

Таблица Д.1

Наименование этапа

Объект реализа-ции/режим/параметры

Результат

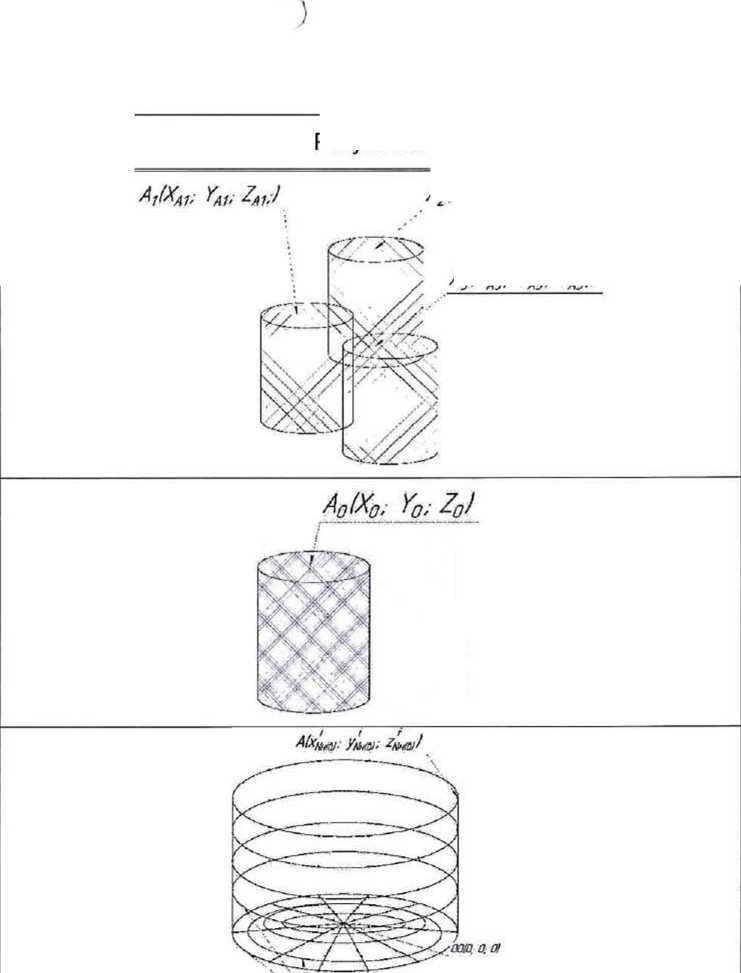

Этап 1

  • - внешнее ориентирование сканов;

  • - объединение сканов;

ПО для создания единой точечной модели

Ai(Xau Yv

....... -X rtO

£

'-J

-

Этап 2

  • - сегментирование и разрежение точечной модели;

  • - визуализация точечной модели

ПО для создания единой точечной модели

Aq(Xq; Yq; Zq)

i

{

X '/Ж. v .<

X  X

Этап 3

создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности

САПР/ЗО эскиз/узловые точки или ПО формирования градуировочной таблицы

g—и

сплайны по узловым точкам

продолжение таблицы Д.1

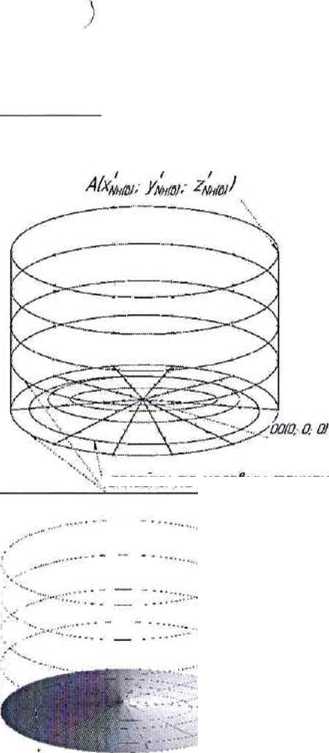

Этап 4

Построение сплайнов по узловым точкам

САПР/ЗО эскиз/узловые точки или ПО формирования градуировочной таблицы

Уыы-

X

У 1 . КО

ХЮ. О. 01

т\

"'■■■■ .сплайны по узловым точкам

Этап 5

САПР/ЗЭ эскиз/сплайны на

Формирование поверхности днища

днище или ПО формирова-

"'ч

ния градуировочной табли-

цы

.поберхность днища резербуара

продолжение таблицы Д.1

Этап 6

Формирование поверхности стенки резервуара по поясам

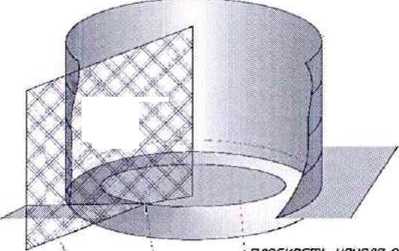

Этап 7

Формирование плоскости А и плоскости начала отсчета

САПР/ЗЭ эскиз/сплайны на поясах резервуара или ПО формирования градуировочной таблицы

САПР/ЗО модель или ПО формирования градуировочной таблицы

ордерхность стерки резердуара

■точка касания днища грузом рулетки

. плоскость А

окончание таблицы Д.1

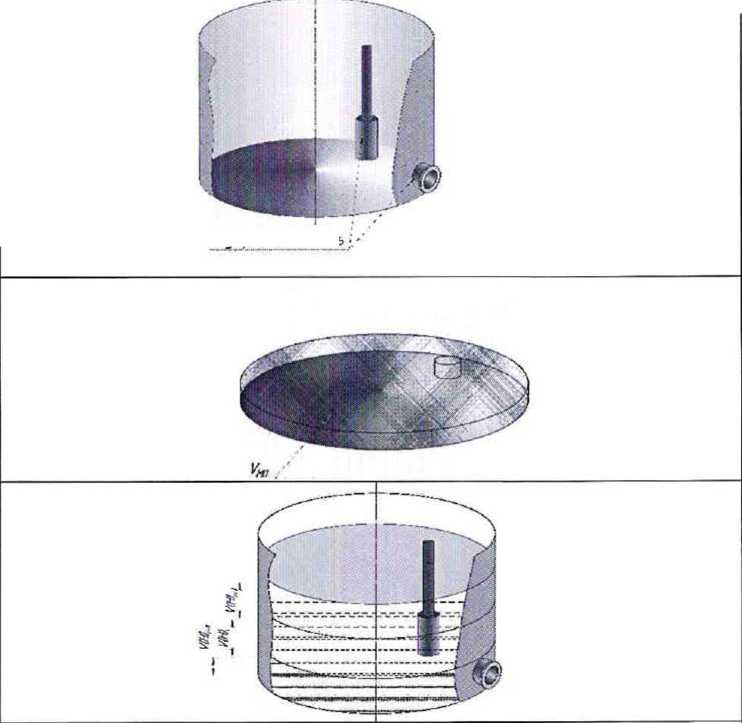

Этап 8

Моделирование внутренних деталей

САПР/ЗЭ модель/параметры внутренних деталей или ПО формирования градуировочной таблицы

I

йнутринняя де/

1

Этап 9

Измерение объема «мертвой» полости

САПР/ЗЭ модель/сечение плоскостью на уровне высоты «мертвой» полости параллельной плоскости начала отсчета

Этап 10

Измерения посантиметровой вместимости резервуара

ПО формирования градуировочной таблицы

J

)

1

Этап 11

Внесение поправки от деформации стенок к вместимости при стандартной температуре

Формула (Д.1) или ПО формирования градуировочной таблицы

Значение поправки от деформации стенок к вместимости при стандартной температуре

окончание таблицы Д.1

Этап 12

Приведение посантиметровой вместимости к стандартной температуре 15 °C или 20 °C

Формулы (Д.З) или (Д.4) соответственно, или ПО формирования градуировочной таблицы

Приведенное значение посантиметровой вместимости к стандартной температуре 15 °C или 20 °C

Этап 13

Формирование градуировочной таблицы и протокола измерений

ПО формирования градуировочной таблицы

Оформленная градуировочная таблица с протоколом измерений

Д.2 Вычисление поправки к вместимости за счет гидростатического давления

Д.2.1 Поправку к вместимости резервуара за счет гидростатического давления столба налитой жидкости ДУГ/ при наполнении

к-го пояса вычисляют по формуле

(Д1)

где H1t 5-j - высота уровня и толщина стенки первого пояса;

Нк, dki- высота уровня и толщина к-го вышестоящего пояса;

к - номер наполненного пояса;

А2 - постоянный коэффициент для поверяемого резервуара, вычисляемый по формуле

рж.х-д-тгР1212

(Д-2)

4-1012Е

где g - ускорение свободного падения, м/с2 = 9,8066 м/с2);

Рж х ~ плотность хранимой жидкости, (графа 3 таблица Б.5);

D-I - внутренний диаметр 1-го пояса, значение принимаемое по таблице Е.1, графа 4, мм;

) )

Е- модуль упругости материала, Па, (для стали Е= 2,1 • 1011 Па).

Д.З Вычисление вместимости резервуара

Д.3.1 Вместимость резервуара У(Н) , приведенную:

  • - к стандартной температуре 15 °C вычисляют по формуле

V(H)'=V,[l + 2aCT(15-fCT)];                                      (Д.З)

  • - к стандартной температуре 20 °C вычисляют по формуле

V(H)*=V,[l + 2aCT(20-fCT)],                                    (Д.4)

где fCT - температура стенки резервуара, принимаемая по таблице Б.2 (графа 2);

аст - коэффициент линейного расширения материала стенки резервуара, для стали принимают значение: 12,5 • 10-61/°С.

ПРИЛОЖЕНИЕ Е (справочное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Е.1 Вычисление параметров резервуара

По построенной ЗБ-модели измеряют следующие параметры, приведенные в таблице Е.1.

Таблица Е.1- Вычисление параметров резервуара

Наименование параметра

Вычисление (значение) параметра

Базовая высота Нб, мм

Высота «мертвой» полости Нмп, мм

Вместимость «мертвой» полости VMn, м3

Вычисление провел

(должность)       (подпись) (расшифровка)

«____»_________20_ г.

БИБЛИОГРАФИЯ

[1] Сканер лазерный Leica RTC360, реестр утвержденных средств измерений ФИФОЕИ № 74358-19

Гигиенические нормативы Предельно допустимые концентрации (ПДК) вредных ГН 2.2.5.1313-03           веществ в воздухе рабочей зоны

F31

1 J Руководящий документ Положение о порядке подготовки и аттестации работни-РД 03-20-2007             ков организаций, поднадзорных Федеральной службе по

экологическому, технологическому и атомному надзору, утвержденное приказом Федеральной службой по экологическому, технологическому и атомному надзору от 29 января 2007 № 37

Страница 25 из 25

1

Форма градуировочной таблицы не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
