Методика поверки «ЧАСТОТОМЕР ЭЛЕКТРОННО-СЧЕТНЫЙ Ч3-87 (Ч3-87/1, Ч3-87/2)» (МРБ МП. 1797-2008)

ЧАСТОТОМЕР ЭЛЕКТРОННО-СЧЕТНЫЙ 43-87 (43-87/1, 43-87/2)

^р-СЧ'70£Ч£

МЕТОДИКА ПОВЕРКИ

МРБ МП. 1797-2008

• 1 Операции и средства поверки

• 2 Требования безопасности

• 3 Условия поверки и подготовка к поверке

• 4 Проведение поверки

  • 4.1 Внешний осмотр

  • 4.2 Проверка электрической прочности изоляции

  • 4.3 Опробование

    • 4.3.1 Проверка режима тестирования

  • 4.4 Проверка работоспособности в режиме измерения частоты

  • 4.5 Проверка работоспособности в режиме измерения периода

  • 4.6 Проверка работоспособности в режиме измерения

длительности импульсов

• 4.7 Проверка работы от внешнего источника опорной частоты

• 4.8 Определение метрологических характеристик

  • 4.8.1 Определение относительной погрешности по частоте

встроенного опорного генератора

• 4.8.2 Определение относительной погрешности измерения частоты 77

• 4.8.3 Определение относительной погрешности измерения периода.. 18

• 4.8.4 Определение абсолютной погрешности измерения

длительности импульсов

• 5 Оформление результатов поверки

Приложение А Форма протокола поверки

Настоящая методика поверки (МП) распространяется на частотомер электронносчетный 43-87 ТУ BY 100363840.068-2008 (далее по тексту - частотомер), имеющий базовую модель 43-87 и две модификации 43-87/1,43-87/2, и устанавливает методику его первичной и периодической поверок.

Методика поверки разработана на основании руководящего документа РДРБ 50.8103-93.

4астотомер подлежит первичной поверке при выпуске из производства и периодической поверке при эксплуатации и хранении.

Межповерочный интервал - 12 мес.

1.1 При проведении поверки должны выполняться операции и применяться

эталонные и вспомогательные средства измерений (СИ), указанные в таблице 1. Таблица 1

Обязательность проведения операции при

Примечания

• 1 Допускается применение других СИ, обеспечивающих определение метрологических характеристик поверяемого частотомера с требуемой точностью.

• 2 СИ, используемые для поверки, должны быть поверены в органах метрологической службы, аккредитованных на данный вид деятельности, в соответствии с требованиями СТБ 8003-93.

• 2.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

• - общие требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей" и ГОСТ 22261-94;

• - частные требования безопасности, приведенные в руководстве по эксплуатации частотомера и эксплуатационной документации применяемых СИ.

• 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха........................................(20 ±5) °C;

  • - относительная влажность окружающего воздуха..................(30 - 80) %;

  • - атмосферное давление.............................................................(84-106) кПа;

  • - напряжение питающей сети.....................................................(230 ±4,6) В;

  • - частота питающей сети............................................................(50 ±1) Гц.

• 3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - частотомер должен быть выдержан в нормальных условиях применения в соответствии с 3.1 не менее 4 ч;

• - СИ должны быть выдержаны в условиях, оговоренных для проведения поверки, и прогреты в соответствии с их эксплуатационными документами.

• 3.3 При подготовке к поверке должны быть выполнены следующие действия:

• - частотомер подготовлен к работе в соответствии с руководством по эксплуатации РУВИ.411186.001 РЭ, а все СИ - в соответствии с их эксплуатационными документами.

• 3.4 При проведении поверки следует использовать принадлежности из состава частотомера.

• 4 ПРОВЕДЕНИЕ ПОВЕРКИ

• 4.1.1 При проведении внешнего осмотра должно быть установлено соответствие частотомера следующим требованиям:

• - отсутствие механических повреждений, влияющих на работоспособность;

• - прочность крепления органов управления, четкость фиксации их положения;

• - чистота и исправность соединительных разъемов;

• - отсутствие дефектов лакокрасочных покрытий и четкость маркировки.

Частотомер, не соответствующий указанным требованиям, не допускается к дальнейшей поверке и направляется в ремонт.

• 4.2.1 Проверку электрической прочности изоляции цепи питания частотомера проводят при помощи универсальной пробойной установки УПУ-1М (УПУ-10), подключенной между корпусом частотомера и соединёнными вместе токоведущими контактами вилки сетевого шнура, в следующей последовательности:

• - включают переключатель напряжения сети на передней панели частотомера, шнур питания к сети не подключают;

• - подают плавно с выхода универсальной пробойной установки УПУ-1М (УПУ-10) напряжение переменного тока значением 380 В частотой 50 Гц, начиная со значения номинального рабочего напряжения 230 В;

• - увеличивают напряжение до испытательного значения в течение (5 - 10) с и выдерживают изоляцию под полным испытательным напряжением в течение 1 мин;

• - снижают испытательное напряжение плавно до нуля.

Результаты проверки электрической прочности изоляции считают удовлетворительными, если во время проверки не произошло разрядов или повторяющихся поверхностных пробоев, сопровождающихся резким возрастанием тока в цепи. Появление коронных разрядов или шума не является признаком неудовлетворительных результатов проверки.

• 4.3 Опробование

  • 4.3.1 Проверка режима тестирования

Проверку режима тестирования проводят в следующей последовательности:

• - нажимают одновременно обе кнопки ТЕСТ и удерживают в течение (2 - 4) с. Наблюдают на индикаторе частотомера появление показания 10 000 кГц;

• - нажимают повторно одновременно обе кнопки ТЕСТ и удерживают в течение (2 - 4) с. Индикатор частотомера возвращается в обычный режим работы - измерение частоты по каналу В;

• - нажимают в третий раз одновременно обе кнопки ТЕСТ и удерживают в течение (2 - 4) с. На частотомере включаются все светодиоды на передней панели, все сегменты во всех разрядах индикатора, децимальные точки после каждого разряда индикатора;

• - нажимают в четвертый раз одновременно обе кнопки ТЕСТ и удерживают в течение (2 - 4) с. Индикатор частотомера возвращается в обычный режим работы -измерение частоты по каналу В.

Неисправный частотомер бракуют и направляют в ремонт.

• 4.4.1 Работоспособность частотомера в режиме измерения частоты входного синусоидального сигнала при минимальном и максимальном уровне проверяют измерением частоты сигналов генераторов соответствующего диапазона и уровня сигнала, указанных в таблице 2. Уровень мощности сигналов высокочастотных генераторов гигагерцового диапазона контролируют ваттметром поглощаемой мощности МЗ-51.

Результаты проверки считают удовлетворительными, если показания частотомера соответствуют установленным на генераторе значениям частоты с учетом погрешности их установки и нестабильности при заданном уровне сигнала.

Таблица 2

• 4.4.2 Работоспособность частотомера в режиме измерения частоты входного импульсного сигнала проверяют, измеряя частоты при положительной и отрицательной полярности входных импульсов при минимальном и максимально возможном уровне входного сигнала, обеспечиваемом генератором импульсов Г5-66, в соответствии с таблицей 3.

Примечание - При отсутствии у поверителя генератора Г5-66 здесь и далее допускается проверка с помощью аналогичного генератора, обеспечивающего уровень входного сигнала не менее 10 В.

Таблица 3

Результаты проверки считают удовлетворительными, если показания частотомера соответствуют установленным на генераторе значениям частоты с учетом погрешности их установки и нестабильности при заданном уровне сигнала.

4.5.1 Работоспособность частотомера в режиме измерения периода сигналов синусоидальной формы проверяют при минимальном уровне входного напряжения 0,02 В в следующей последовательности:

• - подают измеряемый сигнал от генератора сигналов низкочастотного

прецизионного ГЗ-110 (далее - генератор ГЗ-110) на соответствующий вход А или В частотомера, при этом в блоке переключателей УСТАНОВКА на индикаторах "  ",

"sss" устанавливают режим открытого входа, делитель "1:1". Уровень напряжения входного сигнала контролируют милливольтметром ВЗ -36;

• - производят измерение периода подаваемых сигналов в режимах, указанных в таблице 4, при этом уровень запуска частотомера должен находиться посредине зоны, в которой частотомер дает устойчивые показания.

Таблица 4

Результаты проверки измерения частотомером периодов следования сигналов синусоидальной формы считают удовлетворительными, если показания частотомера устойчивы при установленном периоде меток времени и соответствуют установленным не генераторе ГЗ-110 значениям периодов с учетом погрешности их установки и нестабильности.

• 4.5.2 Работоспособность частотомера в режиме измерения периода сигналов импульсной формы проверяют при минимальном уровне входного напряжения ±0,1 В в следующей последовательности:

• - подают измеряемый сигнал от генератора импульсов точной амплитуды Г5-75 (далее - генератор Г5-75) на соответствующий вход А или В частотомеров, при этом в блоке переключателей УСТАНОВКА на индикаторах "г^", " sss " устанавливают режим открытого входа, делитель "1:1";

• - производят измерение периода подаваемых сигналов положительной и отрицательной полярности в режимах, указанных в таблице 5, при этом уровень запуска частотомера должен находиться посредине зоны, в которой частотомер дает устойчивые показания.

Уровень напряжения входного сигнала контролируют по генератору Г5-75.

Таблица 5

Результаты проверки измерения частотомером периодов следования сигналов импульсной формы считают удовлетворительными, если показания частотомера устойчивы при установленном периоде меток времени и соответствуют установленным не генераторе Г5-75 значениям периодов с учетом погрешности их установки и нестабильности.

Проверку работоспособности в режиме измерения длительности импульсов проводят с помощью генератора импульсов Г5-66 при минимальной длительности импульсов, равной 1 мкс, входного сигнала положительной и отрицательной полярности, при минимальном (обеспечиваемом генератором Г5-66) и максимальном уровне входного сигнала, равном 0,5 и 30 В соответственно, период следования импульсов равен 2 мкс.

На частотомере устанавливают режим измерения по входу А, делитель "1:1", переключатель "МЕТКИ ВРЕМЕНИ, s" - 10'⁷, полярность импульсов - положи

тельная.

Повторяют измерение длительности импульсов частотомером при отрицательной

полярности импульсов.

При уровне сигнала, равной 30 В, делитель на частотомере устанавливают "1:10".

Повторяют аналогичные измерения длительности импульсов по входу В.

Результаты проверки считают удовлетворительными, если показания частотомера соответствуют установленным на генераторе импульсов Г5-66 значениям длительности импульсов с учетом погрешности их установки и нестабильности.

Проверку работы частотомера от внешнего источника опорной частоты проводят в следующей последовательности:

ВНУТР

• - устанавливают тумблер           на задней панели частотомера в положение

• - подсоединяют к разъему "5 MHz" на задней панели частотомера генератор сигналов высокочастотный Г4-176 (далее - генератор Г4-176);

• - подают от генератора Г4-176 сигнал частотой (5 ± 0,3) МГц напряжением от 0,5 до 2 В среднеквадратического значения;

• - производят проверку режима тестирования по 4.3.1.

Результаты проверки считают удовлетворительными, если частотомер при работе от внешнего источника опорной частоты обеспечивают режим тестирования.

4.8.1 Определение относительной погрешности по частоте встроенного опорного генератора

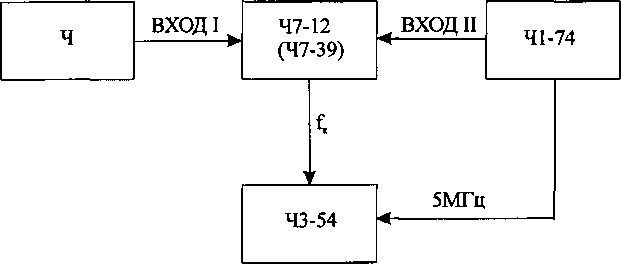

₁      Определение относительной погрешности по частоте встроенного опорного

генератора в интервале времени 12 мес проводят по схеме, приведенной на рисунке х 1. Определение выполняют не ранее чем через 1 ч после включения частотомера.

Ч - поверяемый частотомер 43-87 (43-87/1,43-87/2);

47-12 - компаратор частотный;

41-74 - стандарт частоты и времени;

43-54 - частотомер электронно-счетный

Примечание - Схема соединения приведена для компаратора частотного 47-12. При использовании компаратора частотного 47-39 частотомер электронно-счетный 43-54 не применяют, т. к. компаратор 47-39 имеет встроенный частотомер. На компараторе частотном устанавливают режим измерения Af7f, период измерения 10 с, число усреднений 10.

Рисунок 1 - Схема соединения приборов при определении относительной погрешности по частоте встроенного опорного генератора

Подают сигнал 5 МГц опорного генератора проверяемого частотомера на ВХОД I компаратора частотного 47-12.

Подают от источника образцовой частоты - стандарта частоты и времени 41-74 сигнал частотой 5 МГц на ВХОД II компаратора частотного 47-12 и на частотомер электронно-счетный 43-54, использующий этот сигнал вместо собственного опорного генератора.

Подают сигнал частотой 1 МГц от компаратора частотного 47-12 на частотомер электронно-счетный 43-54, работающий в режиме измерения частоты при времени счета 10 с, для повышения достоверности результатов проверки записывают не менее 10 последовательных показаний частотомера и вычисляют их среднее арифметическое значение fkcp, Гц, по формуле

(1)

где fki - показание частотомера, Гц; п - количество последовательных показаний.

Относительную погрешность встроенного опорного генератора по частоте 8₀ определяют по формуле

(2)

где йен - номинальное значение частоты компаратора частотного 47-12, равное Г10⁶ Гц;

М - коэффициент умножения компаратора частотного 47-12, равный 2-Ю³; fe - номинальное значение частоты опорного генератора, равное 510⁶ Гц.

Результаты определения относительной погрешности по частоте встроенного опорного генератора в интервале времени 12 мес считают удовлетворительными, если погрешность находится в пределах:

• - ±Г10'⁷ для частотомеров 43-87 и 43-87/1;

• - ±Г10'⁶ для частотомера 43-87/2.

В противном случае частотомер бракуют.

После определения относительной погрешности по частоте встроенного опорного генератора в интервале времени 12 мес проводят установку действительного значения частоты встроенного опорного генератора с погрешностью, находящейся в пределах:

• - ±5-10’’ для частотомеров 43-87, 43-87/1;

• - ±410'⁸ для частотомера 43-87/2.

Установку действительного значение частоты встроенного опорного генератора с вышеуказанной погрешностью осуществляют потенциометрами КОРРЕКЦИЯ ЧАСТОТЫ на задней панели частотомера.

В руководстве по эксплуатации при первичной поверке указывают дату установки и действительное значение частоты встроенного опорного генератора.

• 4.8.2 Определение относительной погрешности измерения частоты

Определение относительной погрешности измерения частоты проводят путем измерения частоты сигналов, подаваемых на соответствующие входы частотомера от синтезатора частот 46-71, работающего в режиме от внешнего стандарта частоты и времениЧ1-74, или генератора ГЗ-110 (частота2 МГц). Измерения проводят в точках, указанных в таблице 6. Приборы соединяют по схеме, приведенной на рисунке 2.

Ч - проверяемый частотомер 43-87 (43-87/1, 43-87/2);

46-71 - синтезатор частот;

41-74 - стандарт частоты и времени;

ГЗ-110 - генератор сигналов низкочастотный прецизионный

Рисунок 2 - Схема соединения приборов при определении относительной погрешности измерения частоты

Измерения частоты проводят при уровнях сигналов, равных:

• - 0,02 В для входа В;

• - 0,03 В для входов С и D.

Результаты определения относительной погрешности измерения частоты считают удовлетворительными, если показания частотомера отличаются от номинальных значений, приведенных в таблице 6, не более чем на величину допускаемого отклонения, приведенного в таблице 6.

Таблица 6

• 4.8.3 Определение относительной погрешности измерения периода

Определение относительной погрешности измерения периода проводят путем измерения периода сигналов синусоидальной формы, подаваемых от генератора ГЗ-110, при уровне сигнала 0,02 В. Значения периода (частоты) сигналов генератора ГЗ-110 устанавливают в соответствии с таблицей 7.

На частотомере устанавливают переключатели в положения в соответствии с таблицей 7.

Таблица 7

Результаты определения относительной погрешности измерения периода сигналов синусоидальной формы считают удовлетворительными, если показания частотомера не отличаются от номинальных значений, приведенных в таблице 7, более чем на величину допускаемого отклонения, приведенного в таблице 7.

• 4.8.4 Определение абсолютной погрешности измерения длительности импульсов

Определение абсолютной погрешности измерения длительности импульсов проводят с помощью генератора Г5-66 при положительной и отрицательной полярности импульсов.

На частотомере устанавливают режим измерения длительности импульсов по входу А, вход открытый, делитель "1:1", "МЕТКИ ВРЕМЕНИ, s" -1(Н, полярность импульсов в соответствии с полярностью входного сигнала.

Подают от генератора Г5-66 на вход А частотомера импульсный сигнал с параметрами:

• - длительность импульса 1 с, период повторения 2 с;

• - амплитуда импульса 0,5 В, полярность положительная.

Проводят измерения длительности импульсов частотомером. Повторяют измерения при отрицательной полярности импульсов.

Повторяют аналогичные измерения по входу В.

Результаты определения абсолютной погрешности измерения длительности импульсов считают удовлетворительными, если показания частотомера находятся в пределах (1000,0 ± 0,1) мс при измерениях длительности импульсов положительной и отрицательной полярности. '

• 5.1 Положительные результаты поверки должны оформляться следующим способом:

• - нанесением оттиска поверительного клейма на поверенный частотомер;

• - указанием даты установки и действительного значения частоты встроенного опорного генератора в руководстве по эксплуатации (при первичной поверке);

• - оформлением протокола поверки в соответствии с приложением А;

• - выдачей свидетельства о поверке по форме приложения В СТБ 8003-93.

• 5.2 При отрицательных результатах поверки частотомер изымается из обращения и применения, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности с указанием причин по форме приложения Г СТБ 8003-93.

«I

(обязательное)

Протокол №______поверки частотомера электронно-счетного 43-87

Заводской номер________________, выпуск 20____года.

Наименование предприятия-владельца частотомера_____________________

Наименование организации, проводившей поверку________________________

Поверка проведена в соответствии с методикой поверки РУВИ.411186.001 МП Условия поверки:

• - температура воздуха                             ___________°C;

• - относительная влажность воздуха                __________%;

• - атмосферное давление                           кПа;

• - напряжение питающей сети                    __________В.

Средства измерений, применяемые при поверке Таблица А. 1

Результаты поверки

• 1 Внешний осмотр:___________________________________________________

• 2 Проверка электрической прочности изоляции:_________________________

• 3 Опробование

3.1 Проверка режима тестирования:______________________________________

• 4 Проверка работоспособности в режимах измерения частоты, периода, длительности импульсов

Таблица А.2

Продолжение таблицы А.2

Окончание таблицы А.2

5 Проверка работы от внешнего источника опорной частоты:____________________________________________

• 6 Определение метрологических характеристик (4.8.1 - 4.8.4)

6.1 Определение относительной погрешности по частоте встроенного опорного генератора (4.8.1) Таблица А.З

6.2 Определение относительной погрешности измерения частоты (4.8.2) Таблица А.4

6.3 Определение относительной погрешности измерения периода (4.8.3) Таблица А.5

• 6.4 Определение абсолютной погрешности измерения длительности импульсов

(4.8.4)

Таблица А.6

Заключение по результатам поверки

Поверяемый частотомер электронно-счетный 43-87 зав. №____________

по результатам поверки___________________________________ к эксплуатации.

(годен / не годен)

Дата поверки _______________________________

Поверку проводил____________________________________________________

(должность)

(ФИО)                                     (подпись)

За дополнительной информацией обращайтесь на ОАО «Минский приборостроительный завод» (БЕЛВАР):

Республика Беларусь,220005 г. Минск, пр.Независимости, 58;

Отд. маркетинга: тел./факс. (+37517) 284-88-73, тел. 293-97-30;

Отд. продаж: тел./факс. (+37517) 284-41-23, тел. 293-97-25. E-mail: belvar @ open.by

Internet: WWW.belvar.com
