УТВЕРЖДАЮ

В.Н.Яншин

/6>_____2015 г.

УСТАНОВКИ ИЗМЕРИТЕЛЬНЫЕ KDR

Методика поверки

КОМД.301422.0010 МП с изменением № 1

г. Мытищи

2015 г.

F

Содержание

Приложение А (справочное). Вид окон программ, используемых

при поверке

  • 1 ВВОДНАЯ ЧАСТЬ

    • 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок установок измерительных KDR (далее - KDR).

    • 1.2 KDR подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 2 года.

  • 2 ОПЕРАЦИИ ПОВЕРКИ

    • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции поверки

Номер пункта ме-тодики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

Да

Да

Опробование

8.2

Да

Да

Подтверждение соответствия программного обеспечения

8.3.1

Да

Да

Определение основной приведённой погрешности измерений напряжения постоянного тока для модуля измерительного KDM24

8.4.1

Да

Да

Определение основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «Дифференциальный вход» для модуля измерительного KDM24

8.4.2

Да

Да

Определение основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «1СР датчик» для модуля измерительного KDM24

8.4.3

Да

Да

Определение основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «1СР датчик» для модуля измерительного KDM25

8.4.3а

Да

Да

Определение основной приведённой погрешности измерений силы постоянного тока для модуля измерительного KDM27

8.4.4

Да

Да

Таблица 1 (Измененная редакция, Изм. №1)

  • 3 СРЕДСТВА ПОВЕРКИ

3.1 Перечень средств измерений, используемых при поверке, приведён в таблице 2. Таблица 2

Наименование

Тип

Требуемые характеристики

1 Калибратор-вольтметр универсальный

Н4-12

Диапазон воспроизведения и измерений напряжения постоянного и переменного (от 0,1 до 50 кГц) тока - от 1 мкВ до 20 В; пределы допускаемой относительной погрешности ±0,01 %.

Диапазон измерений силы постоянного тока от 1 до 30 мА; пределы допускаемой относительной погрешности измерений ±0,01 %

2 Мультиметр

3458А

Диапазон измерений напряжения постоянного и переменного (от 0,1 до 50 кГц) тока - от 1 мкВ до 10 В; пределы допускаемой относительной погрешности ±0,01 %

3 Генератор сигналов произвольной формы

33210А

Диапазон воспроизведения напряжения переменного тока синусоидальной формы частотой от 0,1 до 50 кГц -от 10 мВ до 10 В; пределы допускаемой относительной погрешности воспроизведения напряжения ±(1 %+ 1 мВ)

4 ПЭВМ

IBM PC

Наличие сетевой карты Ethernet 100 Мб/с; объём оперативной памяти 256 МБ; объём жёсткого диска не менее 10 ГБ; дисковод для чтения CD-ROM; операционная система Windows XP/Vista/7/8

5 Термометр лабораторный электронный

лт-зоо

Диапазон измерений температуры от 15 до 40 °C; погрешность ±0,05 °C

6 Барометр-анероид метеорологический

БАММ-1

От 80 до 106 кПа

±200 Па

7 Психрометр аспирационный

Примечание: При и< испыт соотве

М-34-М

зпытаниях могут ательное оборуд тствующих пара

От 10 до 98 %

±4%

использоваться другие средства измерений и звание, обеспечивающие измерение метров с требуемой точностью

  • 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

    • 4.1 К проведению поверки допускают лиц, аттестованных в качестве поверителей средств измерений электрических величин.

    • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с квалификационной группой по электробезопасности не ниже III.

  • 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 5.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, ПОТ РМ-016-2001, "Правил эксплуатации электроустановок потребителей", утверждённых Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

  • 6 УСЛОВИЯ ПОВЕРКИ

    • 6.1 При проведении поверки должны соблюдаться нормальные условия применения в соответствии с таблицей 3.

Таблица 3

Влияющая величина

Нормальное значение

Допускаемое

отклонение

Температура окружающего воздуха

20 °C

±5 °C

Относительная влажность воздуха

От 30 до 80 %

Атмосферное давление

От 80 до 106,7 кПа

Частота питающей сети

50 Гц

0,5 Гц

Напряжение питающей сети переменного тока

220 В

22 В

Форма кривой переменного напряжения питающей сети

Синусоидальная

Коэффициент неси-нусоидальности кривой напряжения не более 5 %.

  • 7 ПОДГОТОВКА К ПОВЕРКЕ

    • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

  • - выдержать KDR в условиях окружающей среды, указанных в п.6.1, не менее 3 ч, если она находилась в климатических условиях, отличающихся от указанных в п.6.1;

  • - занести в протокол поверки результаты измерений температуры, влажности и атмосферного давления;

  • - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены);

  • - подготовить ПЭВМ к поверке.

  • 7.2 Подготовка ПЭВМ к поверке

    • 7.2.1 Установить программы «ltrserver», «kdm24-metr», «KDM25-metr», «KDM27-metr», дистрибутивы которых находятся на диске CD ROM из комплекта поставки KDR.

  • 7.2.1 (Измененная редакция, Изм. №1)

  • 7.2.2 Настроить IP адрес ПЭВМ, изменив IP-адрес компьютера на 192.168.0.2 и маску подсети на 255.255.255.0 в соответствии с пп.7.2.3 - 7.2.5.

  • 7.2.3 Для ПЭВМ с операционной системой Windows ХР:

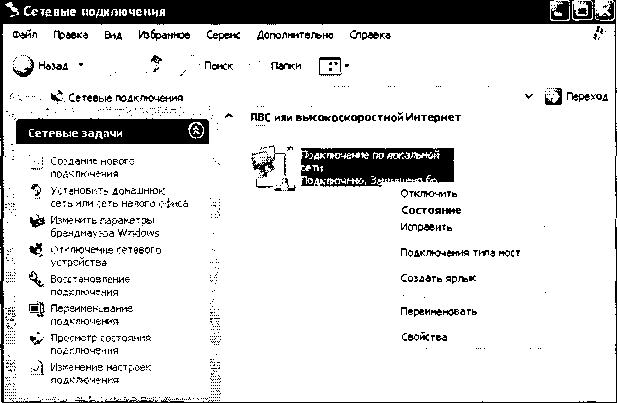

  • 1) зайти в меню «Пуск», «Панель управления»; выбрать пункт «Сетевые подключения»;

  • 2) на значке «Подключение по локальной сети» нажать правой кнопкой мыши и в появившемся меню выбрать «Свойства», как показано на рисунке 1;

Рисунок 1

3) в появившемся окне выбрать пункт «Протокол Интернета (TCP/IP)» и нажать кнопку «Свойства», как показано на рисунке 2;

■к Подключение по локальной сети - свойства

Общие Дополнительно

Подключение через.

Realtek PCIe GBE Family Controller ( Настроить. J

Компоненты, используемые этим подключением:

У Клиент для сетей Microsoft

У: £§Служба доступа к Файлам и принтерам сетей Micro..

У ^Планировщик пакетов QoS

| Установить... |                        | Свойстве

Описание

Протокол TCP/IP • стандартный протокол глобальных сетей, обеспечивающий связь между различными взаимодействующими сетями.

□ При подключении вывести значок в области уведомлений

Q Уведомлять при ограниченном или отсутствующем подключении

[ ОК | [ Отмена j

Рисунок 2

  • 4) в появившемся окне, показанном на рисунке 3, выбрать «Использовать следующий IP-адрес»; ввести в поле «IP-адрес» - 192.168.0.2, в поле «Маска подсети» - 255.255.255.0. поле «Основной шлюз» оставить пустым; нажать «Ок»;

Сяойстааг Протоиол Интернета (TCP/IP)

Общие

Параметры |Р могут назначаться автоматически, если сеть поддерживает эту возможность. 8 противном случае параметры IP можно получить у сетевого администратора.

Получить IP-адрес автоматически

Использовать следующий 1Р-адрес:

1Р-адрес:

192 .168   0 . 2

Маска подсети

255 255 .255   0

Основной шлюз:

Использовать следующие адреса DNS-серверов:

Предпочитаемый DNS-сервер:

Альтернативный DNS-сервер:

I Дополнительно...

ОК

[ Отмена |

Рисунок 3

  • 7.2.4 Для ПЭВМ с операционной системой Windows Vista/7:

  • 1) зайти в меню «Пуск», «Панель управления»;

  • 2) при необходимости сменить вариант просмотра на «Мелкие значки»; выбрать пункт «Центр управления сетями и общим доступом», как показано на рисунке 4;

r’"'™

ha Т-» л- 1 laoaMerpcs компьютера

{3                -«L-S-J

й Дь- :~f.

*'ii ..C!.4 ...-=2

)—•        ь'-йс-;'

,Х “■‘-•■n      - ■<•■— - <-

ti

К • np«      ■./;.•:■

A

>*! Pf-’.:

Рисунок 4

3) выбрать пункт «Изменение параметров адаптера», как показано на рисунке 5;

« Все

Центр

Панель управления • домашняя страница

Просмотр основных сведений о сети и настройка подключений

<?

адаптера

Изменить дополнительные параметры общего доступа

•д,

Интернет

Несколько сетей {этот компьютер)

Проа ,ютр активных сетей

Сеть

Брандмауэр «vindcws

Домашняя группа

Свойства браузера

Тип доступа:

Неопознанная сеть ..Обществ енная.сеть...

Подключен!

Рисунок 5

4) на значке «Подключение по локальной сети» нажать правой кнопкой мыши и в появившемся меню выбрать «Свойства», как показано на рисунке 6;

Отключение сетевого устройства

ПОДКЛЮЧ!

пс лекальной сети

Отключить

Состояние

Диагностика

Ч? Настройка места

Создать ярлык

V Переименовать

Свойства

Рисунок 6

5) в появившемся окне выбрать пункт «Протокол Интернета версии 4 (TCP/IPv4)» и нажать кнопку «Свойства», как показано на рисунке 7;

Подключение по локальной сети - свойства

Сеть : Доступ :

Подключение через:

V Realtek RTL81S8D/8111D Family PCI-Е Gigabit Ethernet

Настроить.

Отмеченные компоненты используются этим подключением.

’^ Клиент для сетей Micrcisoft

;        VMware Bridge Protocol

Планировщик пакетов QoS

Служба доступа к Файлам и принтерам сетей Micro...

У Протокол Интернета версии Б П"СР,-IPv6)

V:    Драйвер в-'в тополога канального уровня

У Ответчик обнаружения топологии канального уровня

Установить...

Свойства

Описание

Протокол TCP/IP • стандартный протокол глобальньк сетей, обеспечивающий связь между различными взаимодействующими сетями.

ОК

Отмена

Рисунок 7
6) в появившемся окне, показанном на рисунке 8, выбрать «Использовать следующий IP-адрес»; ввести в поле «IP-адрес» - 192.168.0.2, а в поле «Маска подсети» - 255.255.255.0, поле «Основной шлюз» оставить пустым; нажать «Ок».

Свойства: Протокол Интернета версии 4 (TCP/IPv'4)

Общие

Параметры IP могут назначаться автоматически, если сеть поддерживает эту возможность. В противном случае параметры IP можно получить у сетевого администратора.

Получить IP -адрес автоматически

& Использовать следующий IP-адрес;

IP-адрес:                           192 . 168 . 0 ,2

Маска подсети;                    255 . 255 ■ 255 , й

Основной шлюз:

о Использовать следующие адреса DN5-серверов:

Предпочитаемый DNS-cepsep:

Альтернативный DNS-сервер:

Подтвердить параметры при выходе

ОК

Отмена

Рисунок 8
  • 7.2.5 Для ПЭВМ с операционной системой Windows 8:

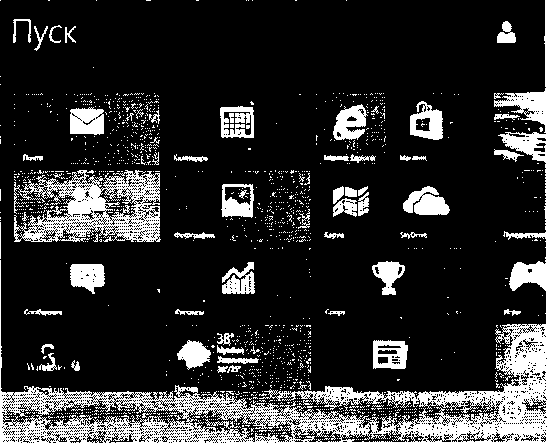

  • 1) на экране «Пуск», доступном после загрузки ПЭВМ, нажать правой кнопкой мыши внизу экрана; на появившейся полосе снизу экрана выбрать пункт «Все приложения», как показано на рисунке 9;

    Рисунок 9

    2) в появившемся списке выбрать «Панель управления», как показано на рисунке 10;

Приложения

в'**’”

ДО

*  ₽r'«W

МУ

Ж

Як

ЯВ|        ‘■W

Ж

ft

« —

и

Рисунок 10

  • 3) выполнить операции 2) - 6) по п.7.2.4.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 8.1 Внешний осмотр

      • 8.1.1 При проведении внешнего осмотра проверяют:

соответствие комплектности перечню, указанному в паспорте;

  • -  соответствие серийного номера указанному в паспорте;

  • -  маркировку и наличие необходимых надписей на наружных панелях KDR;

  • -  отсутствие механических повреждений (повреждение корпуса, разъёмов, индикаторов);

  • -  целостность пломбы.

Результат внешнего осмотра считают положительным, если комплектность и серийный номер соответствуют указанным в паспорте, маркировка и надписи на наружных панелях соответствуют эксплуатационной документации, отсутствуют механические повреждения, способные повлиять на работоспособность KDR, целостность пломбы не нарушена. При невыполнении этих требований поверка прекращается и KDR бракуется.

  • 8.2 Опробование

    • 8.2.1 Опробование KDR проводят в следующей последовательности:

  • 1) разместить KDR и приборы, указанные в таблице 2, на удобном для проведения работ месте;

  • 2) заземлить используемые приборы и KDR;

  • 3) включить компьютер и приборы, указанные в таблице 2;

  • 4) включить питание KDR, сбросить IP-адрес KDR на адрес по умолчанию (192.168.0.1), для чего нажать кнопку «RESET» на передней панели KDC032 и удерживать ее в течение 10 с;

  • 5) подключить KDR напрямую к ПЭВМ по интерфейсу Ethernet;

  • 6) установить связь с KDR с помощью программы «ltrserver»:

  • -  запустить программу «ltrserver»;

  • -  открыть вкладку «Управление IP крейтами»;

  • -  если в таблице с адресами нет поля со значением столбца IP, равным 192.168.0.1, то нужно нажать правой копкой на таблице и в появившемся меню выбрать «Добавить IP адрес...», как показано на рисунке 11, в появившемся окне ввести адрес 192.168.0.1 и нажать кнопку «Добавить», как показано на рисунке 12;

Файл Настройки

Активные крейты Управление IP крейтами . Журнал :

IP                         ^Состояние       ^Серийный К?

..................... Подключить все "авто'

Отключить все крейты

Добавить IP адрес...                              In:-

Рисунок 1 1

Добавить IP

IP-адрес: ] 192.168.0.1

Г" Подключить сейчас

Подключать при запуске

Добавить

Отмена

Рисунок 12

- на строке таблицы со значением столбца IP равным 192.168.0.1 нажать правой кнопкой мыши и в появившемся меню выбрать «Подключить 192.168.0.1» (см. рисунок 13);

tn? LTR-Server vl.5.4.1

I Файл Настройки

: Активные крейты Управление IP крейтами | Журнал)

К?

Авто |тип

|lP

^Состояние

|серийный К9              |

! 1

ъваак

|192.168.0.1

: ЛТ1>ПЮМ*Н

Подключить 192.163.0.1

Изменить адрес 192.168.0.1

Удалить адрес 192.168.0.1                        Del

Подключать 192.168.0.1 при запуске        Ctrl*А

Подключить все "авто"

Отключить все крейты

Добавить IP адрес...                              Ins

Рисунок 13

- убедиться, что значение столбца «Состояние» соответствующей строки изменилось на «готов», как показано на рисунке 14;

(Ц LTR-Server vl.5.4.1

Файл Настройки

Активные крейты Управление IP крейтами j Журнал |

1 №

Авто |тип

|lP

|Состояние

|Серийный №

1

задан

192.163.0.1

котов

1106710'38

Рисунок 14

  • 7) подготовить приборы к работе согласно эксплуатационной документации на них;

  • 8) загрузить в компьютер программу «KDM24-metr», убедиться, что на экране монитора появилось соответствующее окно программы, а в окне программы правильно отображены порядковые номера измерительных модулей KDM24, имеющихся в составе поверяемой KDR, после чего закрыть окно программы;

8а) загрузить в компьютер программу «KDM25-metr», убедиться, что на экране монитора появилось соответствующее окно программы, а в окне программы правильно отображены порядковые номера измерительных модулей KDM25, имеющихся в составе поверяемой KDR, после чего закрыть окно программы;

8а) (Введен дополнительно, Изм. №1)

  • 9) загрузить в компьютер программу «KDM27-metr», убедиться, что на экране монитора появилось соответствующее окно программы, а в окне программы правильно отображены порядковые номера измерительных модулей KDM27, имеющихся в составе поверяемой KDR, после чего закрыть окно программы;

  • 8.2.2 Результаты опробования считают положительными, если при выполнении операций 8), 8а), 9) в окне программы «KDM24-metr» правильно отображаются порядковые номера всех измерительных модулей KDM24, имеющихся в составе поверяемой KDR, в окне программы «KDM25-metr» правильно отображаются порядковые номера всех измерительных модулей KDM25, имеющихся в составе поверяемой KDR, и в окне программы «KDM27-metr» - порядковые номера всех измерительных модулей KDM27 из состава KDR. При невыполнении этих требований поверка прекращается и KDR бракуется.

  • 8.2.2 (Измененная редакция, Изм. №1)

  • 8.3 Подтверждение соответствия программного обеспечения

8.3.1 Подтверждение соответствия встроенного программного обеспечения (далее -

ПО) производится при включении KDR:

  • 1) загрузить программу «enter_boot.bat», дистрибутив которой поставляется на диске CD ROM в комплекте поставки KDR; при появлении строки «Введите серийный номер: [первый]» нажать клавишу «Ввод»; дождаться появления строки «Для продолжения нажмите любую клавишу...», как показано на рисунке 15;

' C:\Wi nd ows\system32\cmd.exe                                                                            L0 I             "

Запуск загрузчика

гэдк.л-счите крей~ s сервере и введите его серийный ночер. гус-ой серийный ночер о-значае” первый крей” в списке в сервере.

еведите серийный        (первый]

Запуск загрузчика...

Для продолжения нажчи’е       клаеиду > « < „

Рисунок 15 - Внешний вид окна программы «enter_boot.bat»

  • 2) загрузить программу «show_info.bat», дистрибутив которой поставляется на диске CD ROM в комплекте поставки KDR; при этом среди отображаемой информации в разделе «firmware slot #0» в поле «version» выводится версия ПО (1.1.2), как показано на рисунке 16.

Внешнее ПО поставляется на диске. Версию ПО можно узнать после установки ПО на персональный компьютер и загрузки программы «KDM24-metr». Версия указана в верхней части окна программы.

Результаты подтверждения соответствия ПО считают положительными, если версия встроенного ПО не ниже 1.1.2, а версия внешнего ПО - не ниже 1.0.0. При невыполнении этих требований поверка прекращается и KDR бракуется.

Рисунок 16 - Внешний вид окна программы «show_info.bat»

  • 8.4 Определение метрологических характеристик

8.4.1 Определение основной приведённой погрешности измерений напряжения постоянного тока проводят в режиме «Дифференциальный вход» проводят для каждого KDM24 из входящих в состав поверяемой KDR с использованием калибратора-вольтметра универсального Н4-12 (далее - калибратор Н4-12) в следующей последовательности:

  • 1) соединить между собой контакты «XI», «Х2», «ХЗ», «Х4» разъёма KDM24:

  • 2) соединить между собой контакты «Yl», «Y2», «Y3», «Y4» разъёма KDM24:

  • 3) подключить выход калибратора Н4-12 между контактами «XI» и «Y1» разъёма KDM24;

  • 4) прогреть приборы согласно эксплуатационной документации на них;

  • 5) загрузить в компьютер программу «KDM24-metr» (окно программы показано в приложении А);

  • 6) выбрать порядковый номер KDM24, подключенного к калибратору Н4-12, в окне «Слот» программы «KDM24-metr»;

  • 7) выбрать режим «Диф. вход» в окне программы «KDM24-metr»;

  • 8) установить в окне «Отсечка пост, составляющей» программы «KDM24-metr» состояние «Выкл. (ACDC)» для всех измерительных каналов;

  • 9) установить разрядность АЦП KDM24 20 бит в окне «Разрядность данных»;

  • 10) включить опрос всех измерительных каналов в окне программы «KDM24-metr» -установить галочки в соответствующих окнах «Канал 1» - «Канал 4»;

  • 11) выбрать частоту преобразования АЦП KDM24, равную 610,352 Гц, в окне «Частота преобразования, Гц» программы «KDM24-metr»;

  • 12) подать на вход KDM24 с калибратора Н4-12 значения напряжения постоянного тока согласно таблице 4, поочередно устанавливая поддиапазоны измерений 10; 2 В в окне программы «KDM24-metr», и зафиксировать соответствующие показания в окне «DC, В» для каждого из четырёх измерительных каналов KDM24;

Таблица 4

Поддиапазон измерений, В

Устанавливаемые значения напряжения постоянного тока на выходе калибратора Н4-12, мВ

10

9900; 7000; 4000; 2000; 500; 0,01; -0,01; -500; -2000; —4000; -7000; -9900

2

1980; 1400; 800; 400; 100; 0,01; -0,01; -100; -400; -800; -1400; -1980

  • 13) рассчитать для каждого установленного согласно таблице 4 напряжения на выходе калибратора Н4-12 и каждого измерительного канала KDM24 основную приведённую погрешность измерений напряжения постоянного тока уо в процентах по формуле:

Л)=:^_1£эХ1оо,                   (1)

где UU3M - показание, зафиксированное в окне «DC, В» измерительного канала, мВ; Uj- показание калибратора Н4-12, мВ;

UK - конечное значение установленного поддиапазона измерений, мВ (10000 мВ и 2000 мВ для поддиапазонов 10 В и 2 В, соответственно);

  • 14) выбрать частоту преобразования АЦП KDM24, равную 117188 Гц, в окне «Частота преобразования, Гц» программы «KDM24-metr»;

  • 15) выполнить операции 12), 13);

  • 16) установить разрядность АЦП KDM24 24 бит в окне «Разрядность данных»;

  • 17) выполнить операции 11) - 13);

  • 18) выбрать частоту преобразования АЦП KDM24, равную 117188 Гц, в окне «Частота преобразования, Гц» программы «KDM24-metr»;

  • 19) включить опрос двух измерительных каналов - первого и второго - в окне программы «KDM24-metr», установив галочки в соответствующих окнах «Канал 1», «Канал 2»;

  • 20) выполнить операции 12), 13).

Результаты определения основной приведённой погрешности измерений напряжения постоянного тока в режиме «Дифференциальный вход» считают удовлетворительными, если зафиксированные значения основной приведённой погрешности измерений напряжения постоянного тока находятся в пределах ±0,05 %. При невыполнении этих требований поверка прекращается и KDR бракуется.

  • 8.4.2 Определение основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока проводят в режиме работы «Дифференциальный вход» для измерений без отсечки и с отсечкой постоянной составляющей входного напряжения для каждого KDM24 из входящих в состав поверяемой KDR с использованием калибратора Н4-12 в следующей последовательности:

  • 1) выполнить операции 1) - 7) по п.8.4.1;

  • 2) установить в окне «Отсечка пост, составляющей» программы «KDM24-metr» состояние «Выкл. (ACDC)» для всех измерительных каналов;

  • 3) установить разрядность АЦП KDM24 20 бит в окне «Разрядность данных»;

  • 4) включить опрос всех измерительных каналов в окне программы «KDM24-metr» -установить галочки в соответствующих окнах «Канал 1» - «Канал 4»;

  • 5) установить в окне программы «KDM24-metr» поочередно поддиапазоны измерений 10 В; 2 В, частоту преобразования АЦП согласно таблице 5 и подать на вход KDM24 с калибратора Н4-12 напряжение переменного тока с характеристиками согласно таблице 5: зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» программы «KDM24-metr»;

Таблица 5

Частота преобразова ния АЦП, Гц

Характеристики напряжения переменного тока на выходе калибратора Н4-12 для режима «Дифференциальный вход» и измерений без отсечки постоянной составляющей входного напряжения

Частота, Гц

Среднеквадратическое значение напряжения, мВ, для поддиапазона KDM24

10В

610,352

1;

153;

262

915,527

1;

229;

394

1220,7

1;

305;

525

1831,05

1;

458;

787

2441,41

1;

610;

1050

1 При установленной

1 При установлен-

3662,11

1;

916;

1575

разрядности АЦП

ной разрядности

20 бит:

АЦП     20 бит:

4882,81

1;

1221;

2100

0,01; 350; 1400; 2800;

0,01; 70: 280; 560;

7324,22

1;

1831;

3149

4900; 6700.

980; 1340.

9765,63

1;

2441;

4199

2 При установленной

2 При установлен-

14648

1;

3662;

6299

разрядности АЦП

ной разрядности

19531

1;

4883;

8398

24 бит:

АЦП 24 бит:

29297

1;

7324;

12598

0,002; 6700

0,002; 1340

39063

1;

9766;

16797

58594

1;

14649;

25195

78125

1;

19531;

33594

117188

1;

29297;

50391

  • 6) рассчитать для всех установленных при выполнении операции 3) значений напряжения на выходе калибратора Н4-12, частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока уоа в процентах по формуле:

^юо,                    (2)

где UU3Mi - показание, зафиксированное в окне «АС (RMS), В» измерительного канала, мВ;

U3i - показание калибратора Н4-12, мВ;

UK - конечное значение установленного поддиапазона измерений, мВ;

  • 7) установить разрядность АЦП KDM24 24 бит в окне «Разрядность данных»;

  • 8) включить опрос всех измерительных каналов в окне программы «KDM24-metr» -установить галочки в соответствующих окнах «Канал 1» - «Канал 4»;

  • 9) установить в окне программы «KDM24-metr» частоту преобразования АЦП, равную 610,352 Гц;

  • 10) установить поочередно поддиапазоны измерений 10 В; 2 В, и подать на вход KDM24 с калибратора Н4-12 напряжение переменного тока с характеристиками согласно таблице 5; зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» программы «KDM24-metr»;

  • 11) рассчитать для всех установленных при выполнении операции 10) значений напряжения на выходе калибратора Н4-12, частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока уоа в процентах по формуле (2);

  • 12) установить в окне программы «KDM24-metr» частоту преобразования АЦП, равную 117188 Гц;

  • 13) включить опрос двух измерительных каналов - установить галочки в соответствующих окнах «Канал 1», «Канал 2»;

  • 14) установить поочередно поддиапазоны измерений 10 В; 2 В, и подать на вход KDM24 с калибратора Н4-12 напряжение переменного тока с характеристиками согласно таблице 5; зафиксировать соответствующие показания для каждого из двух опрашиваемых измерительных каналов в окнах «АС (RMS), В» программы «KDM24-metr»;

  • 15) рассчитать для всех установленных при выполнении операции 14) значений напряжения на выходе калибратора Н4-12, частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока уоа в процентах по формуле (2);

  • 16) установить в окне «Отсечка пост, составляющей» программы «KDM24-metr» состояние «Вкл. (АС)» для всех измерительных каналов;

  • 17) установить разрядность АЦП KDM24 20 бит в окне «Разрядность данных»;

  • 18) установить в окне программы «KDM24-metr» поочередно поддиапазоны измерений 10 В; 2 В, частоту преобразования АЦП согласно таблице 6 и подать на вход KDM24 с калибратора Н4-12 напряжение переменного тока с характеристиками согласно таблице 6; зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» программы «KDM24-metr»;

  • 19) рассчитать для всех установленных при выполнении операции 18) значений напряжения на выходе калибратора Н4-12, частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока уоа в процентах по формуле (2);

20) установить разрядность АЦП KDM24 24 бит в окне «Разрядность данных»; Таблица 6

Частота преобразования АЦП, Гц

Характеристики напряжения переменного тока на выходе калибратора Н4-12 для режима «Дифференциальный вход» и измерений с отсечкой постоянной составляющей входного напряжения

Частота, Гц

Среднеквадратическое значение напряжения, мВ, для поддиапазона KDM24

10В

610,352

25;

153;

262

915,527

25;

229;

394

1220,7

25;

305;

525

1831,05

25;

458;

787

2441,41

25;

610;

1050

3662,11

25;

916;

1575

4882,81

25;

1221;

2100

7324,22

25;

1831;

3149

0,01; 350; 1400;

0,01; 70; 280; 560;

9765,63

25;

2441;

4199

2800; 4900; 6700

980;1340

14648

25;

3662;

6299

19531

25;

4883;

8398

29297

25;

7324;

12598

39063

25;

9766;

16797

58594

25;

14649;

25195

78125

25;

19531;

33594

117188

25;

29297;

50391

  • 21) установить в окне программы «KDM24-metr» частоту преобразования АЦП, равную 610,352 Гц;

  • 22) установить поочередно поддиапазоны измерений 10 В; 2 В и подать на вход KDM24 с калибратора Н4-12 напряжение переменного тока с характеристиками согласно таблице 6; зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» программы «KDM24-metr»;

  • 23) рассчитать для всех установленных при выполнении операции 22) значений напряжения на выходе калибратора Н4-12, частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока уоа в процентах по формуле (2);

  • 24) установить в окне программы «KDM24-metr» частоту преобразования АЦП, равную 117188 Гц;

  • 25) включить опрос двух измерительных каналов - установить галочки в соответствующих окнах «Канал 1», «Канал 2»;

  • 26) установить поочередно поддиапазоны измерений 10 В; 2 В и подать на вход KDM24 с калибратора Н4-12 напряжение переменного тока с характеристиками согласно таблице 6; зафиксировать соответствующие показания для каждого из двух опрашиваемых измерительных каналов в окнах «АС (RMS), В» программы «KDM24-metr»;

  • 27) рассчитать для всех установленных при выполнении операции 26) значений напряжения на выходе калибратора Н4-12, частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока уоа в процентах по формуле (2).

Результаты определения основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «Дифференциальный вход» считают удовлетворительными, если зафиксированные значения основной приведённой погрешности находятся в пределах, указанных в таблице 7. При невыполнении этих требований поверка прекращается и KDR бракуется.

Таблица 7

Частота преоб-разования АЦП, Fnp , Гц

Частота входного сигнала в режиме «Дифференциальный вход»

при измерении

Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений среднеквадратического значения напряжения переменного тока, %

без отсечки постоянной составляющей входного напряжения

с отсечкой постоянной составляющей входного напряжения

610,352;

915,527;

1220,7;

1831,05;

2441,41;

3662,11;

4882,81;

7324,22;

9765,63; 14648

От 1 Гц до 0,43%

От 25 Гц до 0,43%

±0,05

19531; 29297; 39063

От 1 Гц до 0,25%

От 25 Гц до 0,25%

±0,1

Свыше Q,25Fnp до

0,43/%,

Свыше 0,25% до

0,43%

±0,2

58594;

78125;

117188

От 1 Гц до 0,25%

От 25 Гц до 0,25%

±0,2

Свыше 0,25% до

0,43%

Свыше 0,25% до

0,43%

±2

  • 8.4.3 Определение основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «1СР датчик» проводят для каждого KDM24 из входящих в состав проверяемой KDR в следующей последовательности:

  • 1) подключить приборы согласно схеме электрической структурной, приведённой на рисунке 17;

  • 2) прогреть приборы согласно эксплуатационной документации на них;

  • 3) загрузить в компьютер программу «KDM24-metr»;

  • 4) выбрать порядковый номер проверяемого KDM24 в окне «Слот» программы «KDM24-metr»;

  • 5) выбрать режим «1СР Датчик» в окне программы «KDM24-metr»;

  • 6) установить в окне «Отсечка пост, составляющей» программы «K.DM24-metr» состояние «Вкл. (АС)» для всех измерительных каналов;

  • 7) установить разрядность АЦП KDM24 20 бит в окне «Разрядность данных»;

  • 8) включить опрос всех измерительных каналов в окне программы «KDM24-metr» -установить галочки в соответствующих окнах «Канал 1» - «Канал 4»;

  • 9) установить на выходе калибратора Н4-12 напряжение постоянного тока 10 В;

  • 10) установить режим измерений переменного напряжения мультиметра 3458А с отсечкой постоянной составляющей, нажав кнопку «АСУ»;

  • 11) установить в окне программы «KDM24-metr» поочередно поддиапазоны измерений 5 В; 1 В, частоту преобразования АЦП и характеристики напряжения переменного тока на выходе генератора 33210А согласно таблице 8; зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» программы «KDM24-metr»;

  • 12) рассчитать для всех установленных при выполнении операции И) значений напряжения на выходе калибратора Н4-12, частот преобразования АЦП и всех измерительных каналов KDM24 (KDM25) основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока уоа в процентах по формуле (2).

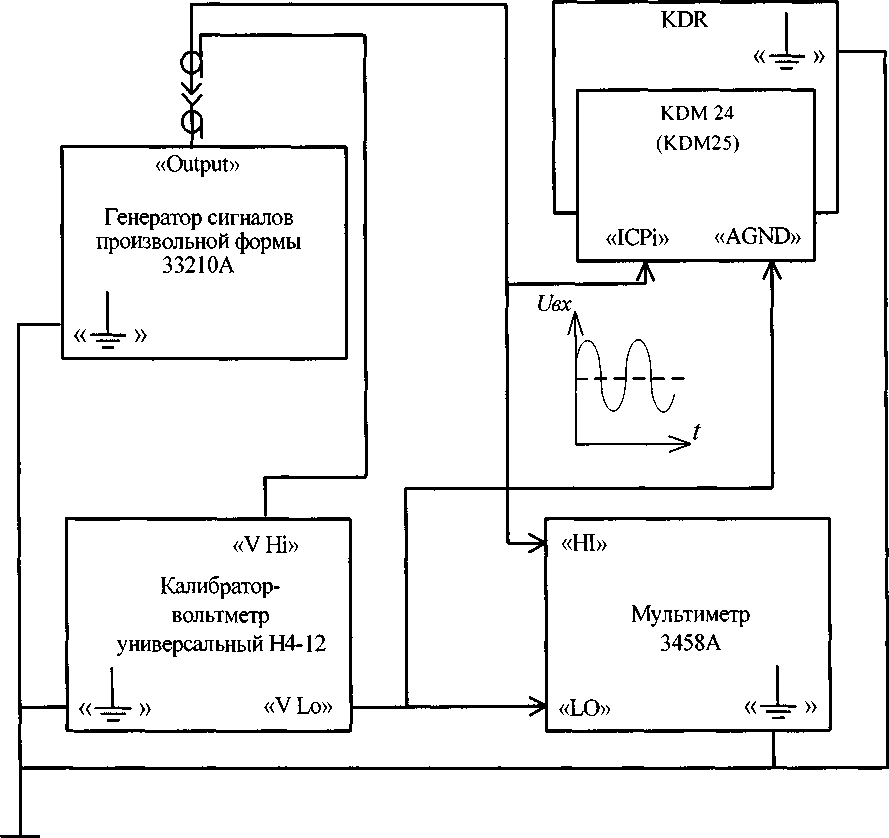

Рисунок 17 - Схема электрическая структурная для определения основной приведённой погрешности измерений среднеквадратического напряжения переменного тока в режиме «1СР Датчик»

Рисунок 17 (Измененная редакция, Изм. №1)

Таблица 8

Частота преобразования АЦП, Гц

Характеристики напряжения переменного тока на выходе генератора 33210А

Частота, Гц

Среднеквадратическое значение напряжения, мВ, для поддиапазона KDM24 (KDM25)

1 В

610,352

100;     153;      262

0,01; 170; 700;

1400; 2500; 3300

0,01; 35; 140; 280;

500; 670

915,527

100;     229;      394

1220,7

100;     305;      525

1831,05

100;     458;      787

2441,41

100;     610;      1050

3662,11

100;     916;      1575

4882,81

100; 1221; 2100

7324,22

100;     1831;     3149

9765,63

100;    2441;     4199

14648

100;    3662;     6299

19531

100;    4883;     8398

29297

100;    7324;    12598

39063

100;    9766;    16797

58594

100;    14649;    25195

78125

100;    19531;    33594

117188

100;    29297;    50391

Таблица 8 (Измененная редакция, Изм. №1)

Результаты определения основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «1СР Датчик» считают удовлетворительными, если зафиксированные значения основной приведённой погрешности находятся в пределах, указанных в таблице 9. При невыполнении этих требований поверка прекращается и KDR бракуется.

Таблица 9

Частота преобразования АЦП, Fnp , Гц

Частота входного сигнала в режиме «1СР датчик»

Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений среднеквадратического значения напряжения переменного тока, %

610,352;

915,527; 1220,7;

1831,05; 2441,41; 3662,11; 4882,81; 7324,22; 9765,63; 14648

От 100 Гц до 0,43F„p

±0,1

19531; 29297; 39063

От 100 Гц до 0,25Fnp

±0,2

Свыше Q,25Fnp до 0,43F„p

±0,4

58594;

78125;

117188

От 100 Гц до Q,25Fnp

±0,4

Свыше 0,25Fnp до 0,43F„p

±4

8.4.3а Определение основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «1СР датчик» проводят для каждого KDM25 из входящих в состав проверяемой KDR в следующей последовательности :

  • 1) подключить приборы согласно схеме электрической структурной, приведённой на рисунке 17;

  • 2) прогреть приборы согласно эксплуатационной документации на них;

  • 3) загрузить в компьютер программу «KDM25-metr»;

  • 4) выбрать порядковый номер проверяемого KDM25 в окне «Слот» программы «KDM25-metr»;

  • 5) установить в окне «Отсечка пост, составляющей» программы «KDM25-metr» состояние «Вкл. (АС)» для всех измерительных каналов;

  • 6) установить разрядность АЦП KDM25 20 бит в окне «Разрядность данных»;

  • 7) включить опрос всех измерительных каналов в окне программы «KDM25-metr» -установить галочки в соответствующих окнах «Канал 1» - «Канал 8»;

  • 8) установить на выходе калибратора Н4-12 напряжение постоянного тока 10 В;

  • 9) установить режим измерений переменного напряжения мультиметра 3458А с отсечкой постоянной составляющей, нажав кнопку «ACV»;

  • 10) установить в окне программы «KDM25-metr» поочередно поддиапазоны измерений 5 В; 1 В, частоту преобразования АЦП и характеристики напряжения переменного тока на выходе генератора 33210А согласно таблице 8; зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» программы «KDM25-metr»;

  • 11) рассчитать для всех установленных при выполнении операции 11) значений напряжения на выходе калибратора Н4-12, частот преобразования АЦП и всех измерительных каналов KDM25 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока уоа в процентах по формуле (2).

Результаты определения основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «1СР Датчик» считают удовлетворительными, если зафиксированные значения основной приведённой погрешности находятся в пределах, указанных в таблице 9. При невыполнении этих требований поверка прекращается и KDR бракуется.

8.4.3а (Введен дополнительно, Изм. №1)

  • 8.4.4 Определение основной приведённой погрешности измерений силы постоянного тока для модуля измерительного KDM27 проводят для каждого KDM27 из входящих в состав проверяемой KDR с использованием калибратора Н4-12 в следующей последовательности:

  • 1) прогреть приборы согласно эксплуатационной документации на них;

  • 2) загрузить в компьютер программу «KDM27-metr» (окно программы показано в приложении А);

  • 3) выбрать порядковый номер проверяемого KDM27 в окне «Слот» программы «KDM27-metr»;

  • 4) определить по таблице «Table of Pins» в окне программы «KDM27-metr» количество преобразователей KDS27I20, установленных на плате проверяемого KDM27, номера и обозначения контактов разъёма KDM27, соответствующие каждому измерительному каналу;

  • 5) подключить выход калибратора Н4-12 между контактами «+Ц» и «-1р> разъёма KDM27 (к - номер в обозначении измерительного канала по таблице «Table of Pins» в окне программы «KDM27-metr»);

  • 6) подать поочерёдно на вход подключенного измерительного канала с калибратора Н4-12 значения силы постоянного тока 0,005; 1; 4; 8; 14; 19,8 мА и зафиксировать показания в соответствующем подключенному измерительному каналу окне программы «KDM27-metr»;

  • 7) рассчитать для каждого установленного значения силы тока на выходе калибратора Н4-12 и каждого измерительного канала KDM27 основную приведённую погрешность измерений силы постоянного тока уо/в процентах по формуле:

Zo/ = Z"</g-xl00,                        (3)

где 1изм - показание, зафиксированное в окне измерительного канала, подключенного к калибратору Н4-12; мА;

1Э - показание калибратора Н4-12, мА;

1% - диапазон измерений; = 20 мА.

  • 8) выполнить операции 5) - 7) для всех измерительных каналов преобразователей KDS27I20, установленных на плате проверяемого KDM27.

Результаты испытания считают удовлетворительными, если полученные значения основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «Дифференциальный вход» находятся в пределах ±0,05 %. При невыполнении этих требований поверка прекращается и KDR бракуется.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1 При положительном результате поверки:

  • - поверительное клеймо наносится на переднюю панель установок измерительных KDR;

  • - на паспорт KDR или на первую страницу руководства по эксплуатации наносится поверительное клеймо или выдается «Свидетельство о поверке»;

  • - на паспорта модулей измерительных KDM24, KDM25, KDM27, входящих в состав KDR, наносится поверительное клеймо.

  • 9.1 (Измененная редакция, Изм. №1)

  • 9.2 При отрицательном результате поверки KDR не допускается к дальнейшему применению, поверительное клеймо гасится, "Свидетельство о поверке" аннулируется, выписывается "Извещение о непригодности" или делаются соответствующие записи в паспорте KDR и паспортах модулей измерительных, входящих в состав KDR.

ПРИЛОЖЕНИЕ А

(справочное)

ВИД ОКОН ПРОГРАММ, ИСПОЛЬЗУЕМЫХ ПРИ ПОВЕРКЕ

Рисунок А. 1 - Вид окна программы «KDM24-metr» для поверки модулей измерительных KDM24

as

KDM27-metr

RESET

Crate KDR -^4 KDM27

Slot

Slot N-*6 чН

Serial number

20785637                             [_

Options      |

MULTIMETR

.....1..................

Manual calibration

Table Of Pins;

KDM27

Pin

In

Slot

Out

Pin

Pin

In

■Out

Pin

37

+11

SLOT 1

i-11

19 .

■29’

:+l9

SLOT 5

49

11

36

+I2

KDS27I20

-12

18

28

+110

KDS27I20

-no

10

35

->-13

SLOT 2

i-13

17 '

27

+111

SLOT 6

■111

9

34

+I4

KDS27I20

■-I4

16

26

+112

KDS27I20

■■112

8

33

s+15

SLOT 3

-15

15

25

+113

SLOT 7

■113

7

32

+I6

KDS27I20

Ы6

14

24

+114

KDS27I20

1-114

6

31

Ы7

SLOT 4

47

13

23

■+115

SLOT 8

415

5

30

+I8

KDS27I20

-18

’12

22

+116

KDS27I20

■116

4

CUSTOM

VALUE

sloti KDS27I2O

я S/N: 2D785006

slot2 KDS27I2O

'• S/N: 2D784977

SL0T3 KDS27I2O

я S/N: 2D784999

slot 4 KDS27I2O

S/N: 2D 785003

slots KDS27I2O

rt S/N: 2D784976

CH [1]

CH[2]

CH [3]

CH[4]

CH [5]

CH [6]

CH [7]

CH [8]

CH [9]

CH [ID]

slots KDS27I2O CHl”l

я S/N: 2D785010       ~ CHl,2l

SL0T7 KDS27I2O CHl’3l я S/N: 2D784973           CH[14]

SLOTS KDS27I2O CHl’5l

S/N: 2D785001           CH!16l

О 0015

■0.0026

0.0077

0.0014

-0 0028

-0.0033

-О 0033

0.01 14

0.00 19

О 0007

-0.0036 о oooo

-0 0014

-O 0024

О 0174

О 0003

Рисунок A.2 - Вид окна программы «KDM27-metr» для поверки модулей измерительных KDM27

mA

mA

mA

mA

mA

mA

mA

mA

mA

mA

mA

mA

mA

mA

mA

mA

KDM25_metr - 1.0.C1

Модуль KDM

Сброс

KDR 2T222672 ’ Спот 8

Настройки Версия прошивки PLD 1

’ Серийный номер       2Т209295

Версия прошивки ПЛИС |4

Общие настройки

Частота преобразования, Гц   78125

Время сбора данных        ИОООмс

Разрядность данных   20 бит

И сточник тока         10 мА

S Разрешение всех каналов

0 Канал 1

0 Канал 2

0 Канал 3

О Канал 4

О Канал 5

О Канал 6

О Канал 7

□ Канал 8

0DC, В

0АС (RMS), В

0 Частота, Гц

0 Сигнал/шум (dB)

Рисунок А.З - Вид окна программы «KDM25-metr» для поверки модулей

измерительных KDM25

Рисунок А.З (Введен дополнительно, Изм. №1)

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
