Методика поверки «Солемеры "СПИ11М-СПИ16М"» (АЖУ2.840.143 МИ)
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «АНАЛИТПРИБОР-МЕК»
УТВЕРЖДАЮ
Генеральный директор
СОГЛАСОВАНО
Генеральный директор
2019 г.
институт
Армения
А. Р. Степанян
СОЛЕМЕРЫ «СПИ11М - СПИ16М» Методика поверки АЖУ2.840.143 МИ
2019 г.
Солемеры «СПИ1 IM - СПИ16М » (далее солемеры) предназначены для непрерывного измерения массовой концентрации солей в пересчете на хлорид натрия в водных растворах (солесодержание) или удельного электрического сопротивления (УЭС) таких растворов.
Интервал между поверками - 2 года.
1 ОПЕРАЦИИ ПОВЕРКИПри проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1
|
Наименование операции |
Номер пункта методики поверки |
Обязательность проведения операции при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
6.1 |
Да |
Да |
|
2 Опробование |
6.2 |
Да |
Да |
|
3 Определение метрологических характеристик:
|
6.3 |
Да |
Да |
При получении отрицательного результата по какой - либо из операций поверка прекращается.
2 СРЕДСТВА ПОВЕРКИПри проведении поверки применяются средства, указанные в таблице 2.
Таблица 2
|
Номер пункта методики поверки |
Наименование и тип средства поверки |
Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки |
|
5,6.2,6.3 |
Рабочий эталон второго разряда кондуктометр лабораторный КЛ-С-1 (Per. №46635-11). |
Диапазон измерений УЭП от 0,0001 См/м до 100 См/м, 8=0,25 % |
|
5, 6.2 |
Тераомметр ТО-3 |
Номинальное напряжение до 30 В-А от 0,9 103до 1,61015 Ом |
|
5,6.2,6.3 |
Вольтметр универсальный В7-54М (Per. № 50973-12) |
Диапазон измерений напряжения постоянного тока от 0,1 до 1000 В; диапазон измерений напряжения переменного тока от 0,1 до 750 В. |
|
5,6.2,63 |
Источник питания PSW7 30-36 |
Выходное напряжение до 80В, ток нагрузки от 7,2 до 100А |
|
5,6.2,6.3 |
Лабораторный автотрансформатор ЛАТР-1М |
Диапазон регулировки напряжения от 0 до 240 В; |
|
6.2,63 |
Кондуктометр-солемер МАРК- 602 (Per. № 25807-16) |
Диапазон измерений УЭП: от 0 до 20000 мкСм/см, диапазон измерений солесодержания в пересчете на хлористый натрий от 0 до 10000 мг/дм3 |
|
6.2,63 |
Термометр лабораторный ТЛ-4, (per. № 303-91) |
Диапазон измерений (0 - 50) °C, цена деления 0,1 °C |
|
6.2,63 |
Поверочные растворы натрия хлористого в воде (Приложение В) |
Относительная погрешность массовой концентрации ±1 % |
Примечание - Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик сигнализаторов с требуемой точностью, допущенных к применению в Республике Армения и (или) в Российской Федерации.
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
3.1 К проведению измерений при поверке солемеров и обработке результатов измерений допускаются лица, имеющие достаточную квалификацию и опыт работы в области аналитической химии, прошедшие необходимый инструктаж по технике безопасности.
-
3.2 При проведении поверки должны соблюдаться требования техники безопасности: при работе с химическими реактивами по ГОСТ 12.1.007-76 и ГОСТ 12.4.021-75; при работе с электроустановками по ГОСТ Р 12.1.019-2009 и ГОСТ 12.2.007.0-75.
-
3.3 При осмотре должны быть приняты меры, предохраняющие открытые приборы от попадания в них пыли и влаги.
-
3.4 Помещение, в котором осуществляется поверка, должна соответствовать требованиям пожарной безопасности и иметь средства пожаротушения по ГОСТ 12.4.009-83.
-
4.1 Условия окружающей среды:
-
- температура окружающего воздуха (25 ±10) °C;
-
- относительная влажность (65 ± 15) %;
-
- атмосферное давление (0,101 ± 0,004) МПа.
-
4.2 Параметры тока:
-
- напряжение питания (220/127) В;
-
- частота тока питания (400/50 ) Гц.
-
4.3 Параметры воды:
-
- температура (20 ± 5) °C;
-
- давление не более 10 МПа
-
4.4 Не допускается наличие следующих факторов: вибрация, удары, тряска, посторонние магнитные поля.
-
5.1 Промыть рабочую полость датчика дистиллированной водой, затем тщательно высушить сухим сжатым воздухом. При этом не допускается применение других источников тепла. О чистоте промывки датчика следует судить по сопротивлению его чувствительного элемента или удельной электрической проводимости воды. Сопротивление (удельная электрическая проводимость) чувствительного элемента отмытого датчика при протекании через него воды должно оставаться неизменным в течение одной минуты. В качестве нуль - индикатора использовать кондуктометр лабораторный КЛ-С-1.
-
5.2 Собрать схему электрическую соединений солемеров СПИ11М; СПИ12М; СПИ14М и СПИ 15, предназначенных для измерения солесодержания согласно Приложениям А и Б.
Собрать схему электрическую соединений солемеров СПИ13М; СПИ16М для измерения УЭС согласно Приложению В.
-
5.3 Проверить электрическое сопротивление изоляции цепей датчика согласно РЭ (раздел 2.2).
-
5.4 Проверить электрическое сопротивление изоляции цепей измерительного преобразователя согласно РЭ (раздел 2.2).
-
5.5 Собрать установку для приготовления поверочных растворов согласно Приложению Г (Рис. Г1).
Все соединения между элементами установки произвести стеклянными и резиновыми трубками минимальной длины. Все элементы установки и соединительные трубки предварительно обмыть и обезжирить для исключения выделения загрязнений при повышенной температуре.
-
5.6 Приготовить поверочные растворы, соответствующие верхней и нижней границе, а также середине диапазона измерений поверяемого экземпляра, по методике Приложения Е.
-
6 ПРОВЕДЕНИЕ ПОВЕРКИ
-
6.1.1 При проведении внешнего осмотра должно быть установлено:
-
- соответствие комплектности представленного в поверку солемера прилагаемой документации;
-
- отсутствие механических повреждений, влияющих на работоспособность и нормированные метрологические характеристики;
-
- наличие четких обозначений условного наименования, товарного знака предприятия-изготовителя, номера прибора по системе нумерации предприятия-изготовителя и года выпуска.
-
6.2.1 Обеспечить полное заполнение водой погружных датчиков, или проток контролируемой воды через проточный датчик, убедиться в отсутствии утечки контролируемой воды.
-
6.2.2 Подать напряжение питания и прогреть солемеры в течение 2 ч.
Проверить исправность солемеров, для чего подать выпрямленный двухполупери-одный ток с частотой пульсации не ниже 100 Гц или постоянный ток напряжением 27 В к контактам:
-
- 7; 8 колодки ХТ2 для ПИН09М;
-
- 4; 5 колодки XT для ПИН11М; ПИН14М;
-
- 4; 5 колодки XT для ПИН10М; ПИН12М;ПИН13М
На выходах появятся сигналы, равные (50 ± 5)% от максимального значения выходного напряжения или выходного тока независимо от параметров контролируемой воды в диапазоне измерений.
После чего солемер готов к поверке.
6,3 Определение метрологических характеристик-
6.3.1 Определение основной приведенной погрешности измерений солесодержа-ния (в пересчете на NaCl).
-
6.3.1.1 Приготовить поверочный раствор по методике Приложения Е с концентрацией, соответствующей (или близкой к) верхней и нижней границе, а также середине диапазона измерений (С, мг/дм3) согласно Таблице 3.
-
6.3.1.2 Поместить приготовленный раствор в бутыль-смеситель (6 на схеме Приложения Г, рис. Г1) и с помощью насоса прогнать через датчик проточного типа по замкнутому контуру. Датчики погружного исполнения предварительно поместить в сосуд, вход и выход которого подключить к трубопроводу контура. Заданное значение солесодержания контролируется кондуктометром-солемером МАРК-602. При этом следует выбирать такое исполнение кондуктометра, погрешность которого меньше погрешности поверяемого прибора в 2 и более раз.
Для поддержания постоянной температуры раствор пропустить через термостат, установленный перед датчиком, контролировать температуру раствора на входе и выходе датчика.
Диапазоны измерений солесодержания приведены в табл. 3
Таблица 3
|
Наименование солемера |
Тип преобразователя |
Диапазон измерений |
Значение постоянной датчика ДСВ31М (Км-1) | |
|
солесодержание (С, мг/дм3) |
УЭС (р, Ом ■ м) | |||
|
СПИ11М |
ПИН09М |
1-10 4-40 |
0,2 | |
|
СПИ16М |
ПИН14М |
2500 - 4500 | ||
|
СПИ12М |
ПИН10М |
2-20 4-40 |
2 | |
|
СПИ13М |
ПИН11М |
250 - 2500 1250 - 4500 | ||
|
СПИ14М |
ПИН12М |
10-100 40-400 |
20 | |
|
СПИ15М |
ПИН13М |
100-1000 400 - 4000 |
200 | |
-
6.3.1.3 Зафиксировать значение солесодержания С, мг/дм3с помощью кондуктометра-солемера МАРК-602 и показания выходной величины солемера.
Рассчитать измеренное значение солесодержания (Си, мг/дм3,) по формулам (1)и(2).
1) Для солемера с выходным сигналом в виде постоянного тока от 4 до 20 мА:
Си = ' Сдиап. + СНЛ1р.? (1)
где: I - измеренное значение постоянного тока преобразователя, мА;
Сн.пр. - нижний предел диапазона измерений солемера, мг/дм3;
Сдиап. ~ величина диапазона измерений, т.е. разность между верхним и нижним
пределами диапазона, мг/дм3.
2) Для солемера с выходным сигналом в виде постоянного напряжения от 0 до 10
В:
Си ’ Сдиап. + Сн.пр.,
(2)
где: U - измеренное значение выходного напряжения преобразователя, В.
-
6.3.1.4 На основании полученных показаний солемера определить основную при веденную погрешность измерений солесодержания (уОсн., %) по формуле (3).
(3)
где: Си — значение солесодержания, измеренное (или рассчитанное по выходной характеристике) с помощью солемера, мг/дм3;
С - значение солесодержания, измеренное с помощью кондуктометра-солемера МАРК-602, мг/дм3;
Св.пр - верхний предел диапазона измерений солесодержания, мг/дм3.
-
6.3.1.5 Солемер считается прошедшим поверку по данному параметру, если значе-ние Уосн. соответствует требованиям, указанным в приложении Ж.
-
6.3.2 Определение основной приведенной погрешности измерений удельного электрического сопротивления (р, Ом-м).
-
6.3.2.1 Приготовить поверочный раствор по методике Приложения Е с концентрацией, соответствующей значению УЭС, близкому к верхней и нижней границе, а также середине диапазона измерений УЭС (р, Ом-м), согласно Таблице 3. Концентрацию подобрать по таблице, приведенной в Приложении Д.
-
6.3.2.2 Повторить действия, указанные в 6.3.1.2.
-
6.3.2.3 Зафиксировать фактическое значение УЭП раствора (хф, мкСм/см) с помощью кондуктометра-солемера МАРК-602 и показания выходной величины солемера.
Рассчитать фактическое значение УЭС (рф, Ом м) по формуле (4)
(4)
Рассчитать измеренное значение удельного электрического сопротивления ри (Ом-м), солемера по формулам (5) и (6).
3) Значение удельного электрического сопротивления солемера с выходным сиг
налом в виде постоянного тока от 4 до 20 мА: _ /-4
Ри 16 Рдиап + Рн.пр,
(5)
где: I - измеренное значение постоянного тока преобразователя, мА;
4) Значение удельного электрического сопротивления солемера с выходным сигналом в виде постоянного напряжения от 0 до 10 В:
и
10 ’ Рдиап
(6)
где: U - значение выходного напряжения преобразователя, В.
-
6.3.2.4 На основании полученных показаний солемера определить основную приведенную погрешность измерений УЭС (уосн.( % ) по формуле (7).
Уосн.
100,
(7)
чения
где: р В Пр - верхний предел диапазона измерений УЭС, Ом м
-
63.2.5 Солемер считается прошедшим поверку по данному параметру, если зна-Уосн. соответствуют требованиям, указанным в приложении Ж.
-
7.1 Оформить результаты поверки протоколом по форме, приведенной в приложении 3.
-
7.2 Положительные результаты поверки солемеров оформляют свидетельством о поверке в соответствии с приказом Минпромторга РФ № 1815 от 2 июля 2015 г. или вносят запись в паспорт солемеров. Знак поверки наносят на свидетельство о поверке или на паспорт солемеров.
73 Результаты поверки считаются отрицательными, если при проведении поверки установлено несоответствие хотя бы по одному из пунктов настоящей методики.
-
7.4 Отрицательные результаты поверки оформляют выдачей извещения о непригодности.
I
|?
t.
Г:
■И-:

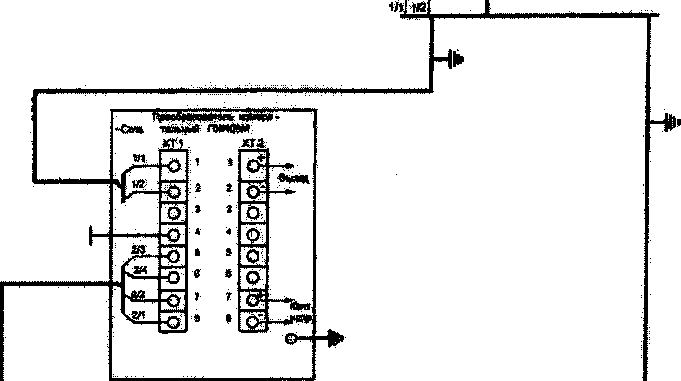

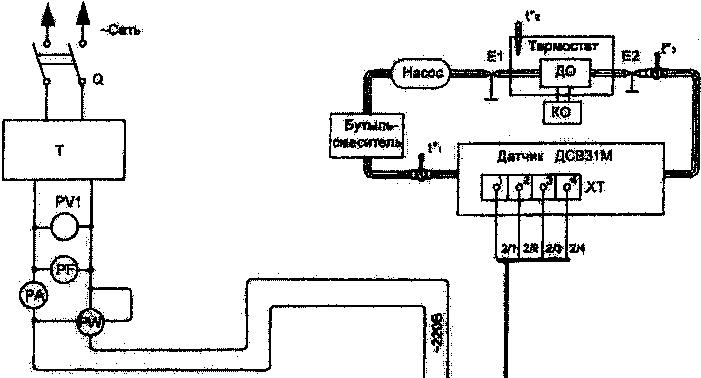

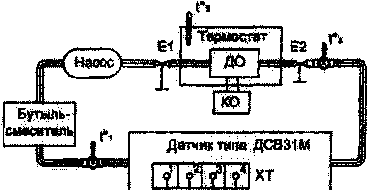

для опробования и определения основной приведенной погрешности солеоодержания
Q-Выключатель PF-Частотомер ЖВатметр РА-Амперметр ^Термометр' PVI-Волыштр
ХП ПИЖМ
№<0нду^
G-Источник питания Е1,Е2-Зажимы
ХТ-Колодкадаггчиков
>>
|
Я |
м |
и. |
а^выкйкяашль
PW-Ватметр
РА-Амперметр
fW«O
РУТ-Вопьтметр

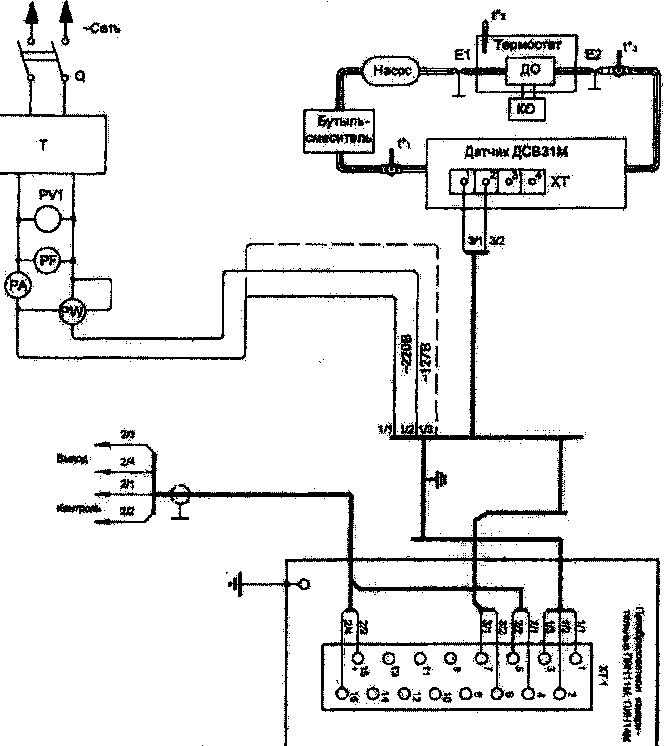

XTl-KomsffM ПИН10М; ПИН12М;ПИН13М ДОЧЭбр«й1#»ыйлрибор
КО’Кедцуктометр КЛ-С-1
T-Лабораторный автотрансформатор
XT-Колодка датчиков
ш.
О^ыключатейь
rW^^^rp
РАчАмлфЯЮ'Гр
ПШШ"
РУ1-ВопьТме?р
ХТМЙШИ ПИН1ШПИНШ
ДООбразцовый прибор
ЕЩты
ХГ~Ксм1<эдкадатчиков

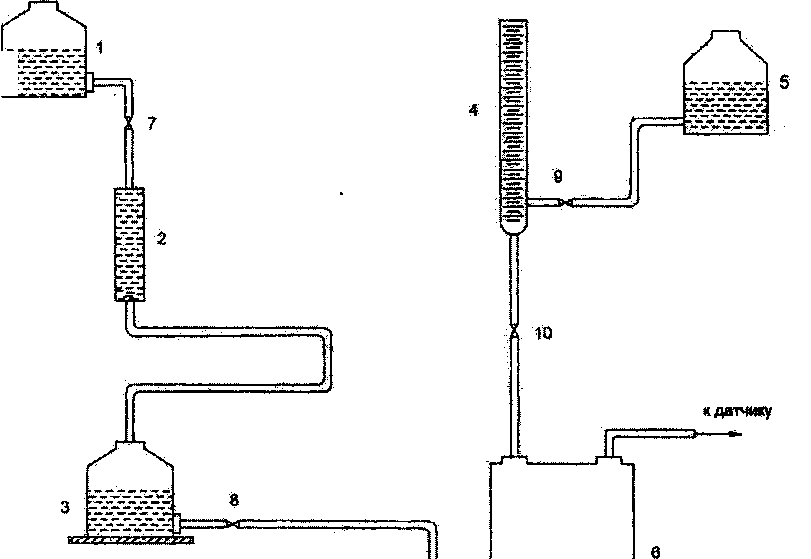

СХЕМА УСТАНОВКИ ДЛЯ тТОЕНт ЖДО ШС1
-
1- бутыль для дистиллированной воды вместимостью до50 дм5
-
2- ионообменный фильтр
-
3- бутыль для обессоленной водывместимостью до 50 дм3
-
4- бюретка для дозировки
1дм*
740ч^нтипй
Рис. ГТ
Продолжение приложения Г
#«Р

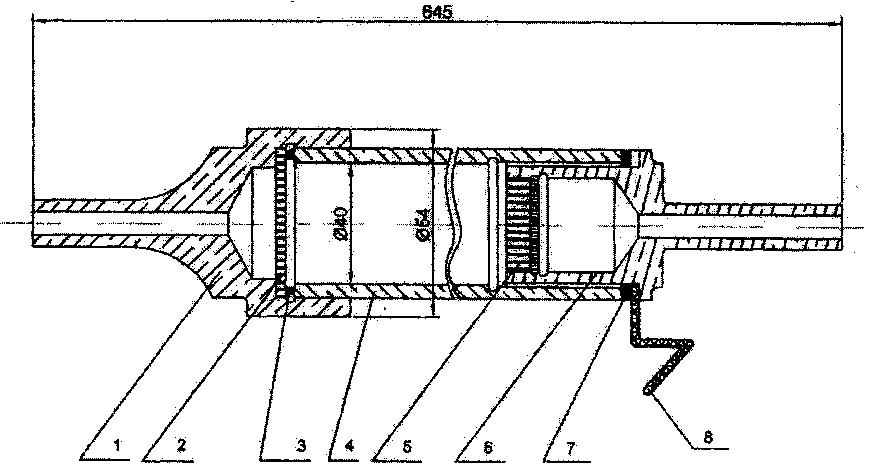

tW** 2-сетка; 3-прокладка Swna; 6-наконечник;
7-прокпз1дкаг ёмж&»
Ри&Г2
(справочное)
ПЕРЕВОД УЭП РАСТВОРА ПРИ ТЕМПЕРАТУРЕ 25 °C В ЭКВИВАЛЕНТНОЕ СОЛЕСОДЕРЖАНИЕ NaCl
Таблица Д/__мг/дм3
|
УЭП. мкСм/см |
0,000 |
0.001 |
0.002 |
0,003 |
0,004 |
0,005 |
0,006 |
0,007 ’ |
0,008 |
0,009 |
|
0,100 |
0,0208 |
0,0213 |
0.0217 |
0,0222 |
0,0227 |
0,0231 |
0,0236 |
<-0,0240 |
0,0245 |
0.0250 |
|
0.110 |
0.0254 |
0,0259 |
0,0264 |
0,0268 |
0,0273 |
0,0277 |
0.0282 |
0.0287 |
0,0291 |
*0,0296 |
|
0.120 |
0,0301 |
0,0305 |
0,0310 |
0,0314 |
0,0319 |
0,0324 |
0,0328 |
0.0333 |
0,0338 |
0,0342 |
|
0,130 |
0,0347 |
0.035 Г;Г |
0.0356 |
• 0 0361 |
0.0365 |
0,0370 |
0,0375 |
0.0379 |
0.0384 |
0,0388 |
|
0,140 |
0.0393 |
0,0398 |
0,0402 |
0,0407 |
0.04)2 |
0,0416 |
0,0421 |
0.0425 |
0,0430 |
0.0435 |
|
0,150 |
0.0439 |
0,0444 |
0,0449 |
0,0453 |
0,0458 |
0,0462 |
0,0467 |
0,0472 |
0,0476 |
0,0481 |
|
0.160 |
0.0486 |
0.0490 |
0.0495 |
0.0499 |
0.0504 |
0.0509 |
0,0513 |
0;0518 |
0,0523 |
0.0527 |
|
0.170 |
0.0532 |
0,0536 |
0,0541 |
0,0546 |
0,0550 |
0,0555 |
0,0560 |
0.0564 |
0,0569 |
0.0573 |
|
0,180 |
0.0578 |
0,0583 |
0,0587 |
0,0592 |
0,0597 |
0,0601 |
0,0606 |
0,0610 |
0,0615 |
0,0620 |
|
0.190 |
0,0624 |
0,0629 |
0.0634 |
0,0638 |
0.0643 |
0,0647 |
0.0652 |
0,065? |
0,0661 |
0,0666 |
|
0.200 |
0.0671 |
0.0675 |
0,0680 |
0,0684 |
0,0689 |
0.0694 |
0,0698 |
0.0703 |
0.0708 |
0.0712 |
|
0.210 |
0.0717 |
0,0722 |
0.0726 |
0.0731 |
0,0735 |
0,0740 |
0,0745 |
0,0749 |
0,0754 |
0.0759 |
|
0,220 |
0.0763 |
0,0768 |
0,0772 |
0,0777 |
0,0782 |
0-.0786 |
0.0791 |
0,0796 |
0.0800 |
• 0,0805 |
|
0.230 |
0.0809 |
0,0814 |
0.0819 |
0,0823 |
0.0828 |
0,0833 |
0,0837 |
0.0842 |
0,0846 |
0,0851 |
|
0.240 |
0,0856 |
0.0860 |
0,0865 |
0,0870 |
0.0874 |
0,0879 |
0.0883 |
0Д888 |
0,0893 |
0,0897 |
|
0,250 |
0.0902 |
0,0907 |
0.0911 |
0,0916 |
0.0920 |
0,0925 |
0,0930 |
0,0934 |
0,0939 |
0,0944 |
|
0.260 |
0.0948 |
0.0953 |
0.0957 |
0,0962 |
0,0967 |
0,0971 |
0.0976 |
0,0981 |
0,0985 |
0,0990 |
|
0,270 |
0.0995 |
0,0999 |
0.1004 |
0.1008 |
0,1013 |
0.1018 |
0,1022 |
0,1027 |
0.1032 |
0.1036 |
|
0,280 |
0,1041 |
0,1045 |
0,1050 |
0.1055 |
0,1059 |
0.1064 |
0,1069 |
0,1073 |
0,1078 |
0,1082 |
|
0.290 |
0.1087 |
0.1092 |
0.1096 |
0,1101 |
0,1106 |
0.1110 |
0,1115 |
0,1119 |
0,1124 |
0,1129 |
|
0,300 |
О.ИЗЗ |
0.1138 |
0.1143 |
0,1147 |
0,1152 |
0,1156 |
0,1161 |
0,1165 |
0.1170 |
0.1175 |
|
0310 |
0.1180 |
0,1184 |
0.1189 |
0,1194 |
0.1198 |
0,1203 |
0,1207 |
0,1212 |
0,1217 |
0,1221 |
|
0,320 |
0.1226 |
0,1231 |
0.1235 |
0,1240 |
0,1244 |
0,1249 |
0,1254 |
0,1258 |
0.1263 |
0.1268 |
|
0,330 |
0,1272 |
0,1277 |
0.1281 |
0,1286 |
0,1291 |
0,1295 |
0,1300 |
0.1305 |
0,1309 |
- 0,1314 |
|
0.340 |
0,1318 |
0,1323 |
0.1328 |
0,1332 |
0.1337 |
0,1342 ■ |
0,1346 |
0,-1351 |
0,1356 |
0.1360 |
|
0.350 |
0.1365 |
0.1369 |
0.1374 |
0,1379 |
0,1383 |
0,1388 |
0.1393 |
0,1397 |
0.1402 |
0,1406 |
|
0,360 |
0.1411 |
0,1416 |
0.1420 |
0.1425 |
0,1430 |
0,1434 |
0,1439 |
0.1443 |
0.1448 |
0.1453 |
|
0.370 |
0.1457 |
0,1462 |
0,1467 |
0,1471 |
0.1476 |
0.148Г- |
0,1485 |
0.1490 |
0.1494 |
0,1499 |
|
0.380 |
0.1504 |
0,1508 |
0.1513 |
0,1518 |
0.1522 |
0,1527 |
0,1531 |
0.1536 |
0,1541 |
0.1545 |
|
0.390 |
0,1550 |
0,1555 |
0.1559 |
0,1564 |
0.1568 |
0.1573 |
0,1578 |
0,1582 |
0,1587 |
0,1592 |
|
0.400 |
0,1596 |
0,1601 |
0.1605 |
0.1610 |
0,1615 |
0,1619 |
0,1624 |
0,1629 |
0.1633 |
0,1638 |
|
0.410 |
0.1643 |
0,1647 |
0,1652 |
0,1656 |
0,1661 |
0,1666 |
0.1670 |
0,1675 |
0.1680 |
0,1684 |
|
0,420 |
0,1689 |
0,1693 |
0.1698 |
0,1703 |
0,1707 |
0.1712 |
0,1717 |
0,1721 |
0,1726 |
0,1730 |
|
0,430 |
0,1735 |
0,1740: |
0,1744 |
0,1749 |
0.1754 |
0,1758 |
0,1763 |
0,Т7£8 |
0.1772 |
0,1777 |
|
0,440 |
0,1781 |
0,1786 |
0.1791 |
0,1795 |
0.1800 |
0,1805 |
0,1809 |
0,1814 |
0,1818 |
0,1823 |
|
0,450 |
0.1828 |
0,1832 |
0.1837 |
0,1842 |
0.1846 |
0,1851 |
0,1855 |
0,1860 |
0.1865 |
0Д869 |
|
0,460 |
0.1874 |
0,1879 |
0.1883 |
0,1888 |
0,1893 |
0,189? |
0.1902 |
0.1906 |
0.1911 |
-0,1916 |
|
0.470 |
0.1920 |
0,1925 |
0,1930 |
0,1934 |
0,1939 |
0.1943 |
0.1948 |
0)1953 |
0,1957 |
0,1962 |
|
0,480 |
0,1967 |
0,1971 |
0.1976 |
0,1981 |
0.1985 |
0,1990 |
0,1994 |
0.1999 |
0,2004 |
0,2008 |
|
0,490 |
0.2013 |
0,2018 |
0,2022 |
0,2027 |
0,2031 |
- 0,2036 |
0.2041 |
0,2045 |
0.2050 |
0.2055 |
|
0,500 |
0.2059 |
0.2064 |
0.2068 |
0,2073 |
0,2078 |
0,2082 |
0.2087 |
0,2092 |
0,2096 |
0,2101 |
|
0,510 |
0,2106 |
0,2110 |
0.2115 |
0,2119 |
0.2124 |
0.2129 |
0,2133 |
0,2138 |
0,2143 |
0.2147 |
|
0Д20 |
0,2152 |
0.2156 |
0.2161 |
0,2166 ’ |
0.2170 |
0.2175 |
0,2180 |
0,2184 |
0.2189 |
0,2194 |
|
0.530 |
0,2198 |
0.2203 |
0,2207 |
-0,2212 |
0,2217 |
0,2221 |
0,2226 |
0,2231 |
0,2235 |
0,2240 |
|
0.540 |
0.2244 |
0,2249 |
0.2254 |
0.2258 |
0.2263 |
0,2268 • |
0.2272 |
' 0.2277 |
0,2281 |
0.2286 |
|
0.550 |
0.2291 |
0.2295 |
0,2300 |
0,2305 |
0,2309 |
0.2314 |
0,2319 |
0,2323 |
0,2328 |
0,2332 |
|
0.560 |
0,2337 |
0,2342 |
0.2346 |
’0.2351 |
0,2356 |
•0,2360 |
0,2365 |
0,2369 |
0,2374 |
0,2379 |
|
0.570 |
0.2383 |
0.2388 |
0.2393 |
0,2397. |
0.2402 |
0.2407 |
0.2411 |
0.2416 |
0.2420 |
0.2425 |
|
0.580 |
0,2430 |
0,2434 |
0.2439 |
0.2444 |
0.2448 |
0.2453 |
0,2457 |
0,2462 |
0.2467 |
• 0.2471 |
|
0.590 |
0.2476 |
0.2481 |
0,2485 |
0,2490 |
0,2495 |
0,2499 |
0.2504 |
0.2508 " |
0.2513 |
0,2518 |
Продолжение таблицы Д1
|
УЭП, мкСм/см |
0,000 |
0,001 ' |
0,002 |
. 0,003 . |
0,004 |
0,005 |
0,006 |
0,007 |
0.008 |
Р.009 |
|
0,600 |
0.2522 |
• 0,2527 |
0.2532 |
0,2536 |
0,2541 |
0,2545 |
0,2550 |
0,2555 |
0.2559 |
0.2564 |
|
0,610 |
0,2569 |
0,2573b- |
0.2578 |
0,2583 |
0,2587 |
0,2592 |
0.2596 |
0;2601 |
0.2606 |
03610 |
|
0,620 |
0,2615 |
0,2620 |
0,2624 |
0,2629 |
0,2633 |
0.2638 |
0,2643 |
0,2647 |
0.2652 |
0,2657 |
|
0,630 |
0,2661 |
0,2666ч- |
0.2671 |
0,2675 |
0.2680 |
0,2684 |
0,2689 |
0.2694 |
0,2698 |
0,2703 |
|
0,640 |
0,2708 |
0,2712 |
0,2717 |
’ 0,2721 |
0,2726 |
0,2731 |
0,2735 |
0,2740 |
0.2745 |
0.2749 |
|
0.650 |
0,2754 |
0,2759 . |
0.2763 |
0,2768 |
0.2772 |
0,2777 |
0.2782 |
0.2786 |
0.2791 |
0,2796 |
|
0,660 |
0,2800 |
>0,2805 |
0,2809 |
•'0,2814 |
0.2819 |
0,2823 |
0,2828 |
0,2833 |
0,2837 |
■ 0,2842 |
|
0,670 |
0.2847 |
0,2851 |
0.2856 |
0,2860 |
0,2865 |
0,2870 |
0,2874 |
0,2879 |
0,2884 |
0.2SS8 |
|
0,680 |
0.2893 |
0,2897 |
0.2902 |
0,2907 |
0.2911 |
0,2916 |
0,2921 |
0,2925 |
0.2930 |
'0,2935 л |
|
0,690 |
0,2939 |
0,2944 |
0.2948 |
0,2953 |
0,2958 |
0,2962 |
0.2967 |
<0,2972 |
0,2976 |
0.-2981 |
|
0.700 |
0,2985 |
0,2990 |
0.2995 |
-0,2999 |
0,3004 |
0,3009. |
0,3013 |
0,3018 |
0,3023 |
0.3027 |
|
0.710 |
0.3032 |
0.3036 |
0,3041 |
.0,3046 |
0,3050 |
.0,3055 |
0.3060 |
0.3064 |
0,3069 |
0,3074 |
|
0.720 |
0,3078 |
. 0,3083 |
0.3087 |
0,3092 |
0.3097 |
0,3101'- |
0,3106 |
.0,3111 |
0,3115 |
- 0,3120 |
|
0,730 |
0,3124 |
0,3129 |
0.3134 |
0,3138 |
0.3143 |
0,3148 |
0,3152 |
0,3157 |
0,3162 |
.0,3166.- |
|
0.740 |
0.3171 |
0,3175 |
0,3180 |
0,3185 |
0,3189 |
03194 |
0,3199 |
0.3203 |
0,3208 |
0,3212 |
|
0,750 |
0,3217 |
03222 |
0,3226 |
0,3231 |
0.3236 |
0,3240 |
0,3245 |
03250 |
0.3254 |
0.3259 |
|
0,760 |
0,3263 |
0,3268 |
0,3273 |
0,3277 |
0,3282 |
0,3287 |
0,3291 |
0.3296 |
оззоо |
0,3305 |
|
0,770 |
0,3310 |
0,3314 |
0,3319 |
0,3324 |
0,3328 |
0,3333 |
0,3338 |
0,3342 |
0.3347 |
0,3351 |
|
0.780 |
0,3356 |
0.3361 |
0,3365 |
0,3370 |
0.3375 |
0,3379 |
0.3384 |
OJ389 |
0,3393 |
0,3398 |
|
0,790 |
0.3402 |
0,3407 |
0.3412 |
0,3416 |
0,3421 |
л0,3426 |
0.3430 |
0,3435 |
03439 |
0,3444-л |
|
0,800 |
0.3449 |
0,3453 |
0,3458 |
0,3463 |
0,3467 |
0,3472 |
0,3477 |
7 0,3481” |
0.3486 |
0,3490 |
|
0.810 |
0,3495 |
0,3500 |
0,3504 |
0,3509 |
0,3514 |
0,3518 |
0,3523 |
0,3528 |
0,3532 |
/0,3537 |
|
0,820 |
0.3541 |
■ 0,3546 |
0,3551 |
0,3555 |
0.3560 |
0,3565 |
0,3569 |
0.3574 |
03578 |
0,3583 |
|
0.830 |
0,3588 |
0.3592 |
0,3597 |
0,3602 |
0,3606 |
0,3611 |
0,3616 |
0,3620 |
0,3625 |
0.3629 |
|
0,840 |
0.3634 |
0,3639 |
0.3643 |
0.3648 |
0,3653 |
0,3657 |
0,3662 |
0,3667 |
0,3671 |
0,3676 |
|
0.850 |
0,3680 |
0,3685 |
0,3690 |
-0.3694 |
0,3699 |
0;3704 |
0,3708 |
0.3713 |
0.3717 |
0,3722 |
|
0.860 |
0,3727 |
0,3731 |
0.3736 |
0.3741 |
0,3745 |
0,3750 |
0,3755 |
'0,3759 |
0,3764 |
0.3768 |
|
0,870 |
0,3773 |
0,3778 |
0,3782 |
0,3787 |
0.3792 |
0,3796 |
0,3801 |
0.3806 |
0,3810 |
0,3815 |
|
0.880 |
0,3819 |
0,3824 |
0,3829 |
0,3833 |
0.3838 |
0.3843 |
0.3847 |
0.3852 |
0.3856 |
0.3861 |
|
0,890 |
0.3866 |
0,3870 |
0.3875 |
0,3880 |
0.3884 |
0.3889 |
0,3894 |
*-03898 |
0,3903 |
0,3907 |
|
0,900 |
0,3912 |
0,3917 |
0.3921 |
0.3926 |
0.3931 |
0.3935 |
0,3940 |
0,3945 |
0,3949 |
03954 |
|
0,910 |
0,3958 |
0,3963 |
0.3968 |
0,3972 |
0.3977 |
0,3982 |
0.3986 |
0,3991 |
0,3995 |
-0,4000 |
|
0.920 |
0.4005 |
0,4009* |
0,4014 |
0,4019 |
0,4023 |
0,4028 |
0.4033 |
0,4037 |
0,4042 |
0.4046 |
|
0,930 |
0.4051 |
0.4056 |
0,4060 |
0,4065 |
0.4070 |
0,4074 |
0,4079 |
0.4084 |
0,4088 |
0,4093 |
|
0,940 |
0,4097 |
0.4102 |
0,4107 |
0,4111 |
0,4116 |
0,4121 |
0,4125 |
0,4130 |
0.4135 |
0.4139 |
|
0.950 |
0.4144 |
0,4148 |
0,4153 |
0,4158 |
0.4162 |
£0,4167 |
0,4172 |
0,4176 |
0,4181 |
0,4185$ |
|
0,960 |
0.4190 |
0,4195 |
0.4199 |
0,4204 |
0.4209 |
0,4213 |
0,4218 |
й 0.4223 |
0,4227 |
0,4232 |
|
0,970 |
0.4236 |
0,4241 |
0,4246 |
0,4250 |
0.4255 |
0.4260 |
0,4264 |
0,4269 |
0.4274 |
0.4278 |
|
0,980 |
0,4283 |
0.4287 |
0.4292 |
0,4297 |
0,4301 |
0,4306 |
0,4311 |
0,4315 |
0,4320 |
0,4325 |
|
0.990 |
0.4329 |
0,4334 |
0,4338 |
0,4343 |
0.4348 |
0,4352 |
0,4357 |
. 0,4362*. |
0,4366 |
0.4371;: |
|
УЭП, мкСм/см |
0,00 |
-0,0! |
0,02 |
0,03 |
0,04 |
0,05 |
0,06 |
0,07 |
0.08 |
, 0,09 |
|
1.00 |
0,438 |
0,442. |
0,447 |
0,451 ' |
0.456 |
^0,461 |
0,465 |
• 0,470. |
0.475 |
0,479 |
|
1.10 |
0.484 |
0,489 |
0,493 |
.0,498 |
0,502 |
0.507* |
0,512 |
>0,516 , |
0,521 |
0,526 |
|
1.20 |
0,530 |
0,535- |
0.540 |
0,544 |
0,549 |
п0,553 |
0,558 |
0,563 |
0,567 |
0,572 |
|
1,30 |
0,577 |
0,581 |
0,586 |
0,591 |
0,595 |
0,600 |
0,604 |
0,609 |
0,614 |
.0,618 :: |
|
1,40 |
0,623 |
0,628 |
0,632 |
0.637 |
0.642 |
^о;б4б |
0,651 |
0,655 |
0.660 |
0.665 |
|
1,50 |
0,669 |
'0,674 |
0.679 |
0,683 |
0,688 |
3S 0,693 |
0,697 |
0,702 |
0,706 |
& 0,711- |
|
1,60 |
0,716 |
•0,720 |
0,725 |
-0,730 |
0,734 |
0,739 |
0,744 |
>0,748 |
0.753 |
0,757- |
|
1.70 |
0,762 |
0,767 |
0.771 |
0,7-76 ’ |
0,781 |
0,785 |
0.790 |
0,795 |
0,799 |
0,804 |
|
1,80 |
0.808 |
0,813 |
0,818 |
0,822 |
0.827 |
O.832-- |
0,836 |
' 0.841 |
0.846 |
.0,85О: |
|
1.90 |
0,855 |
0,860 |
0.864 |
0.869 |
0,873 |
0,878 |
0.883 |
0.887- |
0.892 |
/•’0.897 |
|
2.00 |
0,901 |
0.906 |
0,911 |
0,915 |
0,920 |
0,924 |
0.929 |
0.934 |
0,938 |
0,943 |
|
2.10 |
0.948 |
0,952 |
0,957 |
0,962 |
0,966 |
0.971 |
0,976 |
0,980- |
0.985 |
0,989 |
|
2.20 |
0.994 |
0,999 |
1,003 |
1.008 |
1,013 |
1,017 |
1.022 |
1,027 |
1,031 |
1,036 |
|
2.30 |
1.041 |
1,045 |
1,050 |
1,054 |
1,059 |
1,064 |
1,068 |
1,073 |
1,078 |
1,082 |
|
2.40 |
1,087 |
1,092 - |
1,096 |
1,101 |
1,105 |
1,110 |
1,115 |
1,119 . |
1,124 |
1,129 |
|
2,50 |
1,133 |
1.138 |
1,143 |
1,147 |
1,152 |
1,157 |
1,161 |
1,166 |
1,170 |
bf1,175 |
|
2,60 |
1.180 |
1,184 |
1.189 |
1,194 |
1,198 |
1,203 |
1,208 |
1,212 |
1,217 |
-1,222 . |
|
2,70 |
1.226 |
1.231 |
1.235 |
1.240 |
1,245 |
1,24ft*' |
1,254 |
л 1-.259-Ч; |
1.263 |
1,268 |
|
2,80 |
1,273 |
1.277 |
1,282 |
1,287 |
1,291 |
1,296' |
1,300 |
1305 |
1,310 |
'1,314 . |
Продолжение таблицы Д 1
|
УЭП. мкСм/см |
0,00 |
0,01 |
0,02 |
0,03 |
0,04 |
0,05 |
0,06 |
0,07 |
0,08 |
0.09 |
|
2.90 |
1,319 |
1.324 |
1.328 |
1333 |
1338 |
1342 |
1,347 |
1,352 |
1,356 |
i.361 |
|
3.00 |
1,366 |
1,370 |
1.375 |
1379 |
1,384 |
1389 |
1,393 |
1,398 |
1.403 |
1,407 |
|
3,!0 |
1,412 |
1.417 |
1,421 |
1.426 |
1.431 |
1.435 |
1,440 |
1,444 |
1,449 |
1.454 |
|
3,20 |
1,458 |
1,463 |
1,468 |
1,472 |
1.477 |
1,482 |
1,486 |
1.491 |
1,496 |
1.500 |
|
330 |
1305 |
1,510 |
1,514 |
1,519 |
1.523 |
1,528 |
1.533 |
1.537 |
1.542 |
1.547 |
|
3,40 |
1351 |
1.556 |
1,561 |
1,565 |
1370 |
1,575 |
1,579 |
1.584 |
1.588 |
1.593 |
|
3.50 |
1.598 |
1.602 |
1,607 |
1,612 |
1.616. |
1.621 |
1.626 |
1,630 |
1,635 |
1,640 |
|
3,60 |
1,644 |
1,649 |
1,654 |
1,658 |
1.663 |
1.667 |
1,672 |
1.677 |
1.681 |
1.686 |
|
3.70 |
1,691 |
1,695 |
1,700 |
1,705 |
1.709 |
1.714 |
1,719 |
1,723 |
1,728 |
1.733 |
|
3.80 |
1.737 |
1.742 |
1,746 |
1.751 |
1.756 |
1,760 |
1.765 |
1.770 |
1.774 |
1.779 |
|
3.90 |
1,784 |
1,788 |
1,793 |
1,798 |
1,802 |
1.807 |
1,812 |
1.816 |
1.82) |
1,825 |
|
4.00 |
1.830 |
1.835 |
1,839 |
1.844 |
1.849 |
1.853 |
1.858 |
1,863 |
1.867 |
1.872 |
|
4.10 |
1,877 |
1.S81 |
1,886 |
1.891 |
1.895 |
1.900 |
1.904 |
1.909 |
1.914 |
1,918 |
|
4.20 |
1.923 |
1,928 |
1.932 |
1.937 |
1.942 |
1,946 |
1.951 |
1.956 |
1.960 |
1,965 |
|
4.30 |
1,970 |
1,974 |
1,979 |
1,984 |
1.988 |
1,993 |
1.997 |
2,002 |
2.007 |
2,011 |
|
4,40 |
2,016 |
2,021 |
2,025 |
2.030 |
2.035 |
2,039 |
2.044 |
2.049 |
2,053 |
2.058 |
|
4.50 |
2.063 |
2.067 |
2.072 |
2.077 |
2.081 |
2.086 |
2.090 |
2,095 |
2,100 |
2.104 |
|
4.60 |
2.109 |
2.114 |
2.118 |
2.123 |
2.128 |
2.132 |
2.137 |
2,142 |
2,146 |
2.151 |
|
4.70 |
2.156 |
2.160 |
2.165 |
2,170 |
2.174 |
2.179 |
2,183 |
2.188 |
2,193 |
2.197 |
|
4.80 |
2.202 |
2.207 |
2.21! |
2.216 |
2.221 |
2.225 |
2.230 |
2.235 |
2.239 |
2,244 |
|
4.90 |
2.249 |
2.253 |
2.258 |
2.263 |
2.267 |
2372 |
2.276 |
2.281 |
2.286 |
2.290 |
|
5,00 |
2.295 |
2.300 |
2.304 |
2309 |
2314 |
2318 |
2.323 |
2,328 |
2,332 |
2,337 |
|
5.10 |
2.342 |
2.346 |
2351 |
2356 |
2360 |
2365 |
2.369 |
2.374 |
2.379 |
2.3S3 |
|
5.20 |
2.388 |
2.393 |
2.397 |
2.402 |
2.407 |
2.411 |
2.416 |
2.421 |
2.425 |
2.430 |
|
5.30 |
2,435 |
2,439 |
2.444 |
2.449 |
2.453 |
2.458 |
2.463 |
2,467 |
2.472 |
2,476 |
|
5.40 |
2.481 |
2,486 |
2.490 |
2.495 |
2.500 |
2.504 |
2.509 |
2,514 |
2.518 |
2,523 |
|
5.50 |
2.528 |
2.532 |
2.537 |
2.542 |
2.546 |
2.551 |
2.556 |
2.560 |
2.565 |
2.570 |
|
5.60 |
2,574 |
2.579 |
2.583 |
2.588 |
2.593 |
2,597 |
2,602 |
2,607 |
2,611 |
2.616 |
|
5.70 |
2.621 |
2.625 |
2.630 |
2.635 |
2.639 |
2.644 |
2.649 |
2.653 |
2.658 |
2.663 |
|
5.80 |
2.667 |
2.672 |
2.677 |
2.681 |
2.686 |
2.691 |
2,695 |
2,700 |
2,704 |
2,709 |
|
5.90 |
2.714 |
2.718 |
2,723 |
2,728 |
2.732 |
2,737 |
2.742 |
2.746 |
2.751 |
2,756 |
|
6.00 |
2,760 |
2.765 |
2,770 |
2,774 |
2.779 |
2,784 |
2.788 |
2,793 |
2,798 |
2.802 |
|
6.10 |
2,807 |
2.812 |
2.816 |
2,821 |
2.825 |
2.830 |
2.835 |
2.839 |
2.844 |
2.849 |
|
6.20 |
2,853 |
2,858 |
2,863 |
2.867 |
2,872 |
2,877 |
2.881 |
2.886 |
2.891 |
2.895 |
|
630 |
2.900 |
2.905 |
2,909 |
2.914 |
2,919 |
2,923 |
2,928 |
2,933 |
2,937 |
2,942 |
|
6.40 |
2.947 |
2,951 |
2.956 |
2.960 |
2.965 |
2,970 |
2.974 |
2.979 |
2.984 |
2,988 |
|
630 |
2,993 |
2,998 |
3,002 |
3,007 |
3.012 |
3,016 |
3,021 |
3,026 |
3.030 |
3,035 |
|
6.60 |
3.040 |
3,044 |
3,049 |
3.054 |
3,058 |
3,063 |
3,068 |
3,072 |
3.077 |
3,082 |
|
6.70 |
3,086 |
3,091 |
3,095 |
3,100 |
3,105 |
3,109 |
3,114 |
3.119 |
3,123 |
3.128 |
|
6,80 |
3,133 |
3.137 |
3.142 |
3,147 |
3.151 |
3,156 |
3,161 |
3.165 |
3.170 |
3.175 |
|
6.90 |
3,179 |
3,184 |
3.189 |
3,193 |
3.198 |
3,203 |
3.207 |
3.212 |
3,217 |
3.221 |
|
7,00 |
3,226 |
3.231 |
3,235 |
3.240 |
3.244 |
3,249 |
3,254 |
3.258 |
3.263 |
3.268 |
|
7.10 |
3,272 |
3,277 |
3,282 |
3.286 |
3.291 |
3.296 |
3,300 |
3,305 |
3,3)0 |
3,314 |
|
7.20 |
3,319 |
3324 |
3328 |
3333 |
3338 |
3.342 |
3.347 |
3,352 |
3,356 |
З.ЗЫ |
|
730 |
3.366 |
3.370 |
3.375 |
3380 |
3384 |
3.389 |
3,393 |
3.398 |
3.403 |
3,407 |
|
7.40 |
3.412 |
3.417 |
3.421 |
3.426 |
3.431 |
3.435 |
3.440 |
3.445 |
3.449 |
3,454 |
|
730 |
3.459 |
3.463 |
3.468 |
3.473 |
3.477 |
3.482 |
3.487 |
3.491 |
3,496 |
3.501 |
|
7.60 |
3.505 |
3.510 |
3.515 |
3,519 |
3.524 |
3.529 |
3.533 |
3,53'8 |
3.543 |
3.547 |
|
7.70 |
3.552 |
3,557 |
3,56! |
3.566 |
3.570 |
3.575 |
3.580 |
3,584 |
3.589 |
3.594 |
|
7.80 |
3.598 |
3,603 |
3,608 |
3.612 |
3,617 |
3.622 |
3.626 |
3.631 |
3.636 |
3.640 |
|
7.90 |
3.645 |
3,650 |
3,654 |
3.659 |
3.664 |
3.668 |
3.673 |
3.678 |
3,082 |
3.687 |
|
8.00 |
3.692 |
3.696 |
3,701 |
3.706 |
3.710 |
3.715 |
3.720 |
3.724 |
3.729 |
3,734 |
|
8.10 |
3.738 |
3.743 |
3,748 |
3.752 |
3.757 |
3.762 |
3,766 |
3.771 |
3,775 |
3.780 |
|
8,20 |
3,785 |
3.789 |
3.794 |
3.799 |
3,803 |
3.808 |
3.8)3 |
3.817 |
3,822 |
3,827 |
|
8,30 |
3,831 |
3,836 |
3.841 |
3.845 |
3.850 |
3.855 |
3,859 |
3.864 |
3.869 |
3.873 |
|
8.40 |
3.878 |
3.883 |
3.887 |
3.892 |
3.897 |
3.901 |
3,906 |
3.9Н |
3.915 |
3,920 |
|
830 |
3,925 |
3.929 |
3,934 |
3.939 |
3.943 |
3,948 |
3.953 |
3.957 |
3,962 |
3.967 |
|
8.60 |
3,971 |
3,976 |
3.981 |
3.985 |
3.990 |
3.995 |
3,999 |
4.004 |
4.008 |
4,013 |
|
8.70 |
4,018 |
4,022 |
4,027 |
4.032 |
4,036 |
4.041 |
4.046 |
4.050 |
4.055 |
4.060 |
|
8,80 |
4.004 |
4.069 |
4,074 |
4.078 |
4,083 |
4,088- |
4,092 |
4,097 |
4.102 |
4.106 |
Продолжение таблицы Д1
|
УЭП, мкСм/см |
0.00 |
0,01 |
0,02 |
0.03 |
0,04 |
0,05 |
0.06 |
0,07 |
0.08 |
0.09 |
|
8.90 |
4,111 |
4.116 |
4.120 |
4.125 |
4,130 |
4.134 j |
4.139 |
4.144 |
4.148 |
4.153 |
|
9.00 |
4.158 |
4,162 |
4,167 |
4,172 |
4.176 |
4,181 |
4.186 |
4.190 |
4,195 |
4.200 |
|
9.10 |
4.204 |
4.209 |
4,214 |
4,218 |
4,223 |
4.228 |
4,232 |
4,237 |
4,242 |
4.246 |
|
9.20 |
4,251 |
4,256 |
4,260 |
4,265 |
4.270 |
4274 |
4,279 |
4,283 |
4,288 |
4.293 |
|
9,30 |
4.297 |
4.302 |
4.307 |
4,311 |
4.3)6 |
4,321 |
4,325 |
4.330 |
4,335 |
4,339 |
|
9.40 |
4,344 |
4.349 |
4.353 |
4.358 |
4,363 |
4,367 |
4.372 |
4,377 |
4,381 |
4.386 |
|
9.50 |
4,391 |
4,395 |
4,400 |
4.405 |
4,409 |
4,414 |
4.419 |
4.423 |
4.428 |
4,433 |
|
9.60 |
4,437 |
4.442 |
4,447 |
4.451 |
4.456 |
4.461 |
4.465 |
4,470 |
4.475 |
4.479 |
|
9.70 |
4.484 |
4,489 |
4,493 |
4,498 |
4.503 |
4,507 |
4.512 |
4.517 |
4,521 |
4.526 |
|
9.80 |
4.531 |
4,535 |
4,540 |
4.545 |
4.549 |
4.554 |
4,559 |
4.563 |
4,568 |
4.573 |
|
9.90 |
4.577 |
4,582 |
4,587 |
4.591 |
4.5% |
4,60) |
4.605 |
4,610 |
4,615 |
4,619 |
|
УЭП. мкСм/см |
0.0 |
0.1 |
0,2 |
03 |
0,4 |
0.5 |
0,6 |
6.7 |
0.8 |
0.9 |
|
10,0 |
4.62 |
4.67 |
4.72 |
4.76 |
4.81 |
4.86 |
4.90 |
4,95 |
5.00 |
5.04 |
|
11,0 |
5.09 |
5.14 |
5.18 |
5.23 |
528 |
5,32 |
5.37 |
5.42 |
5.46 |
5.51 |
|
12.0 |
5,56 |
5.60 |
5.65 |
5.70 |
5.74 |
5.79 |
5.84 |
5.88 |
5.93 |
5.98 |
|
13,0 |
6.02 |
6,07 |
6.12 |
6.16 |
621 |
626 |
6.30 |
6.35 |
6.40 |
6.44 |
|
14.0 |
6.49 |
6.54 |
6.58 |
6.63 |
6.68 |
6,72 |
6.77 |
6.82 |
6.86 |
6.91 |
|
15.0 |
6.96 |
7.00 |
7.05 |
7.10 |
7.14 |
7.19 |
7,24 |
7.29 |
7.33 |
7.38 |
|
16.0 |
7.43 |
7.47 |
7,52 |
7,57 |
7.61 |
7.66 |
7,71 |
7.75 |
7.80 |
7.85 |
|
17.0 |
7,89 |
7.94 |
7,99 |
8.03 |
8,08 |
8.13 |
8.17 |
8.22 |
8,27 |
8.31 |
|
18,0 |
8.36 |
8,41 |
8.45 |
8.50 |
8.55 |
8.59 |
8.64 |
8.69 |
8.73 |
8.78 |
|
19,0 |
8.83 |
8.88 |
8.92 |
8.97 |
9.02 |
9.0и |
9.11 |
9.16 |
9.20 |
9,25 |
|
20.0 |
9.30 |
9.34 |
9,39 |
9,44 |
9.4 S |
9.53 |
9.58 |
9.62 |
9.67 |
9.72 |
|
21.0 |
9.76 |
9.81 |
9.86 |
9.91 |
9.95 |
10.00 |
10.05 |
10.09 |
10.14 |
10,19 |
|
22,0 |
10,23 |
10.28 |
10,33 |
10.37 |
10.42 |
10.47 |
10,51 |
10.56 |
10.61 |
10.65 |
|
23.0 |
10.70 |
10.75 |
10,80 |
10.84 |
10,89 |
10.94 |
10.98 |
11.03 |
11.08 |
11.12 |
|
24.0 |
11.17 |
11,22 |
11.26 |
11.31 |
11.36 |
П.40 |
11.45 |
11.50 |
11.54 |
11.59 |
|
25,0 |
11.64 |
11.69 |
11.73 |
11,78 |
11,83 |
11.87 |
11.92 |
11.97 |
12.01 |
12.06 |
|
26.0 |
12,11 |
12.15 |
12.20 |
12.25 |
12.30 |
12.34 |
12.39 |
12.44 |
12.48 |
12.53 |
|
27.0 |
12.58 |
12.62 |
12.67 |
12.72 |
12.76 |
12.8) |
12.86 |
12.90 |
12,95 |
13.00 |
|
28,0 |
13.05 |
13.09 |
13.14 |
13,19 |
13.23 |
1328 |
13.33 |
13.37 |
13,42 |
13.47 |
|
29.0 |
13.51 |
13.56 |
13.61 |
13.66 |
13.70 |
13.75 |
13.80 |
13.84 |
13.89 |
13.94 |
|
30.0 |
13.98 |
14.03 |
14.08 |
14,13 |
14.17 |
14,22 |
14.27 |
14.31 |
14,36 |
14,4! |
|
31.0 |
14.45 |
14.50 |
14.55 |
14.59 |
14.64 |
14.69 |
14.74 |
14.78 |
14,83 |
14.88 |
|
32.0 |
14.92 |
14,97 |
15.02 |
15,06 |
15,11 |
15.16 |
15.21 |
15.25 |
15,30 |
15,35 |
|
33,0 |
15,39 |
15.44 |
15,49 |
15,53 |
15.58 |
15,63 |
15,68 |
15,72 |
15,77 |
15.82 |
|
^.0 |
15.86 |
15.91 |
15,96 |
16.60 |
16.05 |
16,10 |
16,14 |
16.19 |
(6.24 |
16.29 |
|
35.0 |
16.33 |
16,38 |
16,43 |
16,47 |
16.52 |
16.57 |
16.61 |
16.66 |
16,7! |
16,76 |
|
36.0 |
16.80 |
16.85 |
16,90 |
16,94 |
16.99 |
17.04 |
17.09 |
17.13 |
17,18 |
17.23 |
|
37.0 |
17,27 |
17.32 |
17,37 |
17,41 |
17.46 |
17.5! |
17.56 |
17.60 |
17,65 |
17.70 |
|
38.0 |
17.74 |
17.79 |
17,84 |
17,88 |
17.93 |
17.98 |
18,03 |
18.0? |
18.12 |
18.17 |
|
39.0 |
18.21 |
18,26 |
18.31 |
18.36 |
18,40 |
18.45 |
18.50 |
18.54 |
18.59 |
18.64 |
|
40.0 |
18.68 |
18,73 |
18,78 |
18.83 |
18.87 |
18.92 |
18,97 |
19,01 |
i9.06 |
19.11 |
|
41.0 |
19.15 |
19,20 |
19,25 |
19,30 |
19.34 |
19.39 |
19.44 |
19.48 |
1953 |
19.58 |
|
42.0 |
19,63 |
1-Л67 |
19,72 |
19.77 |
19.81 |
19.S6 |
19.91 |
19.96 |
20.00 |
20.05 |
|
43.0 |
20.10 |
20.14 |
20.19 |
20.24 |
20.28 |
20.33 |
20.38 |
20.43 |
20.47 |
20.52 |
|
44.0 |
20,57 |
20.61 |
20.66 |
20.71 |
20,76 |
20.80 |
! 20.85 |
20.90 |
20.94 |
20.99 |
|
45.0 |
21.04 |
21.09 |
21,13 |
21.18 |
21,23 |
21.27 |
21.32 |
21.37 |
21.42 |
21.46 |
|
46.0 |
21.51 |
21,56 |
21.60 |
21.65 |
21.70 |
21.75 |
21.79 |
21.84 |
21.89 |
21.93 |
|
47,0 |
21.98 |
22.03 |
22.OS |
22.12 |
22.17 |
-Г) ?? |
1 2226 |
2251 |
22.36 |
22.41 |
|
48.0 |
22.45 |
22,50 |
22.55 |
22.59 |
22.64 |
22.69 |
Г 22.73 |
22.78 |
22.83 |
22.88 |
|
49.0 |
22,92 |
22.97 |
23,02 |
23.07 |
23.11 |
23.16 |
23.21 |
23.25 |
23,30 |
23.35 |
|
50,0 |
23.40 |
23.44 |
23,49 |
23.54 |
23.58 |
23.63 |
23.68 |
23.73 |
23.77 |
23.82 |
|
51,0 |
23.S7 |
23.91 |
23.96 |
24.01 |
24.06 |
24.10 |
24,15 |
24.20 |
2424 |
24.29 |
|
52.0 |
24.34 |
24,39 |
24,43 |
24.48 |
24.53 |
24,57 |
24.62 |
24.67 |
24,72 |
24.76 |
|
53.0 |
24.81 |
24.86 |
24.90 |
24.95 |
25.00 |
25.05 |
25,09 |
25.14 |
25.19 |
25.23 |
|
54.0 |
25.28 |
25.33 |
25,38 |
25.42 |
25.47 |
25.52 |
25.57 |
25.61 |
25.66 |
25.71 |
|
55.0 |
25,75 |
25,80 |
25.85 |
25.90 |
25,94 |
25.99 |
26.04 |
26.08 |
26,13 |
26.18 |
|
. 56,0 |
26.23 |
26.27 |
26.32 |
26.37 |
26.41 |
26.4о |
26.51 |
26.56 |
26,60 |
26.65 |
|
57.0 |
26.70 |
26,75 |
26,79 |
26.84 |
26.89 |
26,9.1 |
26.98 |
27.03 |
27.08 |
27.12 |
Приложение Е
Методика приготовления поверочных растворов натрия хлористого
ЬНазначение и область применения методикиМетодика устанавливает порядок приготовления поверочных растворов натрия хлористого с солесодержанием от 0,2 до 4000 мг/дм3 для поверки солемеров «СПИ11М -СПИ16М».
2. Метрологические характеристикиПри соблюдении всех регламентированных условий пределы допускаемой относительной погрешности массовой концентрации поверочных растворов не превышают ±1,0 %
3. Средства измерении, вспомогательное оборудование, реактивы и материалы-
3.1 Средства измерений
-
- весы лабораторные с максимальным пределом взвешивания не более 150 г, класс точности высокий (П) по ГОСТ Р 53228-2008, пределы допускаемой погрешности не более ±1,0 мг;
-
- колбы мерные 1-500-2,1-1000-2 по ГОСТ 1770-74;
-
- пипетки с одной отметкой 1-2-1,2-2-2,2-2-5,2-2-10,2-2-20,2-2-25,2-2-50,2-2-100, 2-2-200 по ГОСТ 29169-91;
-
- цилиндры мерные 1-10-2,1-25-2,1-50-2 по ГОСТ 1770;
-
- термометр лабораторный ТЛ-4, диапазон измерения (0 - 50) °C, цена деления 0,1 °C, per. №303-91.
-
3.2 Вспомогательное оборудование
-
- стакан Н-1-100 ТХС по ГОСТ 25336-82;
-
- муфельная печь.
-
3.3 Реактивы
-вода дистиллированная ГОСТ 6709 - 72;
-
- натрий хлористый «х.ч.» ГОСТ 4233 - 77.
-
4.1 Подготовка дистиллированной воды
Дистиллированную воду обессолить, пропуская ее через ионообменный фильтр, для чего: лабораторный фильтр (Приложение Г, рис. Г2 ) загрузить смешанной шихтой, состоящей из катионита КУ-2 и анионита АВ-17 в рабочих формах. Скорость фильтрации должна находится в пределах 15-30 л/ч для фильтров с внутренним диаметром (4вн=40мм), температура воды от 18 до 22°С.
Подготовка ионитов для загрузки в фильтр производится следующим образом:
-
- катионит КУ-2 замочить на 1-2 ч. в дистиллированной воде, после чего произвести отмывку катионита дистиллятом до нейтральной реакции по метилоранжу;
-
- анионит АВ-17 отмыть дистиллятом до нейтральной реакции по фенолфталеину;
-отмытые иониты смешать в объемном соотношении 1:1 и приготовленную смешанную шихту хранить под водой в герметично закрывающейся стеклянной банке.
Для загрузки необходимо:
-
- одеть на верхний и нижний штуцера фильтра резиновые шланги;
-
- отвинтить верхнюю крышку фильтра;
-
- тщательно промыть фильтр и шланги дистиллятом;
-
- заполнить фильтр до половины дистиллятом;
-загрузить подложку, предварительно обезжиренную бензином марки Б-95 и отмытую горячим дистиллятом до полного отсутствия масла в пробах промывных вод.
Загружать смешанную шихту следует путем переливания ее с водой из банки с одновременным сливом воды через нижний штуцер, объем смешанной шихты, необходимой для загрузки в фильтр, приблизительно равен 400мл;
- установить верхнюю крышку на место и затянуть ее.
Для получения обессоленной воды необходимо открыть вентиль 7 и обеспечить проток воды через фильтр.
Качество полученной обессоленной воды контролируют кондуктометром КЛ-С-1 или кондуктометром-солемером МАРК-602.
Значение солесодержание очищенной воды, используемой для приготовления поверочных растворов с массовой концентрацией от 1 до 10 мг/дм3 включительно, не должно превышать 0,01 мг/дм3, используемой для приготовления растворов свыше 10 мг/дм3 - 0,1 мг/дм3*
Значение удельной электрической проводимости, очищенной воды, используемой для приготовления поверочных растворов в диапазоне от 500 Ом-м (20- 10ч См/м) до 4500 Омм (2,22 МУ4 См/м) не должно превышать 0,02*10"4 См/м, а в диапазоне ниже 500 Омм (более 20-10"4 См/м) - 0,2* 1 О*4 См/м.
-
4.2 Подготовка натрия хлористого
Необходимую массу натрия хлористого, помещенного в фарфоровую чашку, высушить в муфельной печи при 150 °C
5 Процедура приготовления поверочных растворов (ПР)-
5.1 Приготовление ПР с массовой концентрацией NaCl от 100 до 4000 (для поверки солемеров СПИ14М; СПИ15М).
Навеску прокаленного NaCl массой 100 мг, измеренную на весах с погрешностью не более 1 мг, помещают в мерную колбу вместимостью 1 дм3 и добавляют обессоленную воду до половины объема. Добиваются полного растворения навески, встряхивая колбу, и доводят объем раствора до метки обессоленной водой. Получают раствор с массовой концентрацией 100 мг/дм3. Аналогично готовят ПР с большей массовой концентрацией.
-
5.2 Приготовление ПР с массовой концентрацией NaCl от 0,4 до 80 мг/дм3 (для поверки солемеров СПИ11М; СПИ12М; СПИ13М; СПИ16М).
Мерными пипетками отбирают аликвоты ПР, приготовленных по 5.1, помещают в мерную колбу вместимостью 1 дм . Используют мерные пипетки вместимостью, равной объему отбираемой аликвоты. Доводят объем раствора до метки обессоленной водой. Получают АС с массовой концентрацией NaCl (С, мг/дм3) значение которой рассчитывают по формуле:
г ъисх
•Va
1000
Примеры приведены в табл. 4 Таблица 4
|
Массовая концентрация NaCl в исходном ПР, (СИсх, МГ/ДМ ) |
Объем аликвоты, вместимость пипетки (Va=Vn, см3) |
Массовая концентрация NaCl в приготовленном ПР, (С, мг/дм3) |
|
900 |
100 |
90 |
|
800 (400) |
100 (200) |
80 |
|
500 |
100 |
50 |
|
400 (200) |
100 (200) |
40 |
|
800 |
20 |
16 |
|
200 (100) |
50(100) |
10 |
|
400 |
20 |
8 |
|
200 |
20 |
4 |
|
100 |
20 |
2 |
|
800 |
2 |
1,6 |
|
100 |
10 |
1 |
По степени воздействия на организм человека вредные вещества, необходимые для приготовления поверочных растворов, отнесены к четвертому классу опасности по ГОСТ12.1.007-76.
7. Требования к квалификации исполнителейК приготовлению поверочных растворов допускаются лица, имеющие специальное образование и опыт работы с химическими реактивами.
8. Требования к упаковке и маркировкеПоверочный раствор поместить в колбу с пришлифованной пробкой. На колбу нанести маркировку с указанием солесодержания.
9. Условия храненияПоверочные растворы подлежат использованию в день приготовления.
Приложение Ж
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений солесодержания в пересчете на NaCl, мг/дм3 |
от 1 до 10; от 4 до 40; от 2 до 20; от 10 до 100; от 40 до 400; от 100 до 1000; от 400 до 4000 |
|
Диапазоны измерений УЭС Омм |
от 250 до 2500; от 1250 до 4500; от 2500 до 4500 |
|
Пределы допускаемой основной приведенной погрешности измерений солесодержания и УЭС (при температуре окружающего воздуха (20±5) °C, температуре раствора 25 °C Уосн. % от верхнего предела диапазона измерений, не более |
±6 |
Приложение 3 Протокол поверки Солемеров «СПИ11М - СПИ16М» Протокол №
№___________год выпуска________________
изготовленного ______________________________________
Поверка проведена в________________________________
Условия поверки: ____________________
Средства поверки:
1__________________________________________________________________________________
(наименование, номер, тип, погрешность)
2_____________________________________________________
-
3 ________________________________________________________
-
4 __________________________________________________
-
1 Внешний осмотр: ___________________________________________
-
2 Опробование___________________________________________
3
основной
;нии
|
Физическая величина |
Заданное значение измерений |
Значение, измеренное кондуктомет-ром-солемером МАРК-602 |
Основная приведенная погрешность, ± у, % | |
|
Значение, полученное при поверке |
Нормированные пределы | |||
|
Солесодержание (С, мг/дм3) |
6 | |||
|
УЭС (р0, Омм) |
6 | |||
Заключение____________________________________
Проверку проводил_____________________________
Свидетельство №___________
Лист регистрации изменений
|
Изм. |
Номера листов (страниц) |
Всего листов (страниц) в документе |
№ документа |
Входящий № сопроводительного документа и цата |
Под пись |
Дата | |||
|
измененных |
замененных |
новых |
аннулированных | ||||||
22
