УТВЕРЖДАЮ директора «вниимс» . Иванникова

и 2017 г.

УСТРОЙСТВА СБОРА И ПЕРЕДАЧИ ДА11НЫХ СЕ8О5М

МЕТОДИКА ПОВЕРКИ

CAHT.4I1 189.004ПМ с изменением №!

го

ф

5 го

О.

С

ф

О. Ф

Настоящая методика поверки предназначена для проведения поверки устройств сбора и передачи данных СЕ805М (далее - УСПД).

Методика устанавливает объем, условия испытаний, методы и средства экспериментального исследования метрологических характеристик УСПД и порядок оформления результатов поверки.

Интервал между поверками - 10 лет.

Абзац 3 (Измененная редакция, Изм. №1)

1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1  При проведении поверки должны быть выполнены операции в объеме и порядке в соответствии с таблицей 1.

  • 1.2  Внимание! Поверка не проводится после расконсервации, если время хранения УСПД не превысило интервал между поверками.

Таблица 1- Операции поверки

Oi

со го

& О

го

Е го ю

го

с

ъ

о г

ф го

§

Ф

ГО

ГО

5

го

0Q

го

Е го 'Ф

го

с

о г

го 'ГО о с §

ф

№ п/п

Наименование операции

Номер пункта методики

Обязательность проведения операции при:

выпуске из производства, после ремонта, хранения

периодической

поверке

указание о в

ыполнении

1

Внешний осмотр

6.1

да

да

2

Опробование

6.2

да

да

п э

Проверка идентификационных данных программного обеспечения

6.3

да

да

4

Проверка абсолютной погрешности при измерении времени

6.4

да

да

5

Проверка относительной погрешности измерения электрической энергии и мощности

6.5

-

да

6

Оформление результатов поверки

7

да

да

1

Зам.

САНТ.228-17

Изм.

Лист

№ докум.

Подо.

Лата

Разраб.

Гагиев

Пров.

Липский

Н. контр.

Липский

Утв.

Липский

САНТ.411189.004ПМ

Устройство сбора и передачи данных СЕ805М Методика поверки

Лит.

Лист

Листов

оГГ

2

13

2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 2.1  К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности и владеющие навыками работы на персональном компьютере (далее - ПК).

  • 2.2 При работе с измерительными приборами и вспомогательным оборудованием должны быть соблюдены требования безопасности, оговоренные в соответствующих технических описаниях и инструкциях по эксплуатации применяемых приборов.

  • 2.3  Все работы необходимо проводить только на исправном и поверенном оборудовании и приборах.

  • 2.4 Корпуса оборудования и приборов, подлежащие заземлению, должны быть заземлены. Присоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

  • 2.5 При проведении работ должны выполняться “ПРАВИЛА ПО ОХРАНЕ ТРУДА ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК".

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки должны применяться средства;, указанные в таблице 2.

    Инв.№под4 Лодп.идата I Взам.инв.№1 Инв.№дубл1 Лодп.идата

    Таблица 2 - Средства поверки

    Ne п/п

    Наименование средства поверки

    Метрологические характеристики

    1

    Блок питания Б5-48

    Выходное напряжение постоянного тока -регулируемое от 0 до ЗОВ,

    Выходной ток не менее 1 А.

    Возможность ограничения выходного тока.

    2

    Переносной персональный компьютер с доступом к серверу точного времени ntp1.vniiftri.ru по сети Интернет

    Погрешность синхронизации времени не более 0,1 с

    3

    Технологическое программное обеспечение "AdminTools"

  • 3.2 Допускается применение средств поверки, отличных от указанных в таблице 2, если они имеют метрологические характеристики не хуже требуемых.

  • 3.3  При проведении первичной поверки в качестве счетчика электрической энергии с цифровым интерфейсом (далее - СЦИ) допускается применение любого СЦИ, поддерживаемого УСПД и обеспечивающего измерение и передачу по интерфейсу всех измеряемых величин с нормируемой погрешностью измерения, приведенных в таблице 2 описания типа на УСПД. Счетчик должен содержать данные измерений всех типов, контролируемых при испытаниях. Перед проведением поверки

    САНТ.411189.004 ПМ

    Пист

    1

    Зам.

    САНТ. 228-17

    Изм

    Пист

    № докум.

    Подп.

    Цата

    3

    Ин&.№поО^ Поди. U dOfTIO | Вз&ммне.№\ Ине №дуб7ц ПодП. U

должны быть определены конфигурационные параметры интерфейса счетчика: тип счетчика, адрес (идентификатор), скорость обмена по интерфейсу, пароль для чтения данных.

  • 3.4  При проведении периодической поверки в качестве СЦИ допускается использовать счетчики, подключенные к УСПД в соответствии со схемой объекта, на котором установлено УСПД.

  • 3.5 На компьютере, используемом при поверке, должны быть установлены:

  • - операционная система Windows® 7 SP1;

  • - программная платформа "NetFrameWork" версии 2.0 или выше (инсталляционный пакет, доступен в сети Интернет по адресу www.Microsoft.com):

  • - технологическое программное обеспечение (далее - ТПО) "AdminTools" (инсталляционный пакет доступен в сети Интернет на сайте www.enerqomera.ru );

  • 3.6 При выполнении действий по п. 6.4.3, 6.4.6 необходимо соединение персонального компьютера с сетью Интернет.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1  К проведению поверки допускаются лица, аттестованные в качестве поверителей в установленном порядке.

  • 4.2 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C:             20 ± 5; !

  • - относительная влажность воздуха, %              30 - 80;

  • - атмосферное давление, кПа (мм.рт.ст)             84 - 106 (630 - 795)

  • - напряжение питающей сети переменного тока

частотой 50 Гц, В                                  230 ± 4,4

При периодической поверке на месте эксплуатации допускается проводить поверку в рабочих условиях эксплуатации УСПД, если при этом соблюдаются условия применения средств поверки.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1  Перед проведением поверки рекомендуется изучить следующие документы:

  • - руководства по эксплуатации УСПД САНТ.411189.004РЭ для УСПД исполнения I, САНТ.411189.006РЭ для УСПД исполнения II;

  • - руководство оператора технологического программного обеспечения "AdminTools" (доступно в сети Интернет на сайте www.enerqomera.ru);

  • - эксплуатационную документацию технических средств, используемых при поверке.

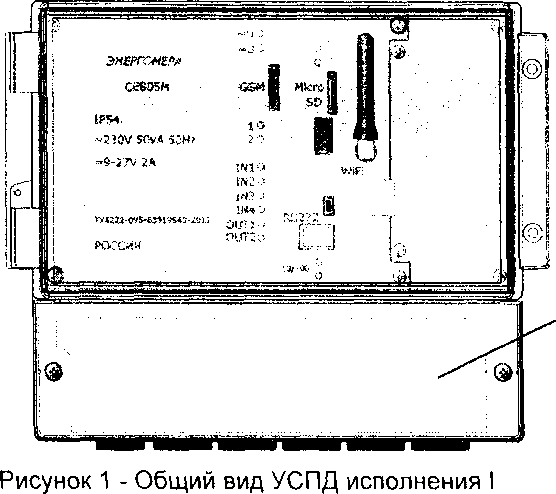

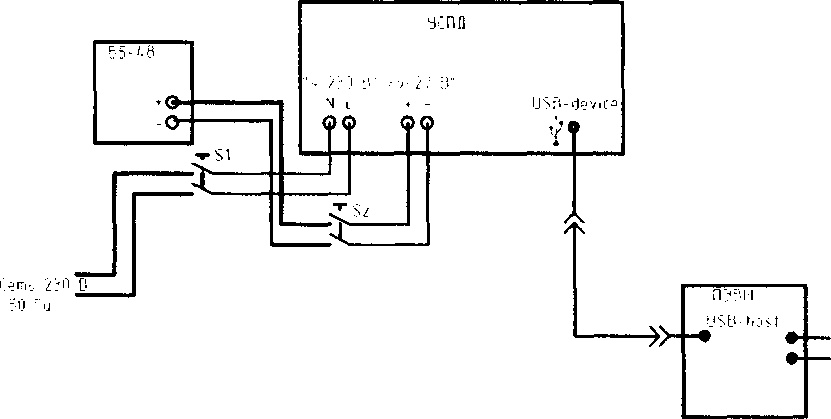

  • 5.2  При проведении первичной поверки собрать испытательную схему в соответствии с приложением А. Для УСПД исполнения I:

  • - установить секцию "ПРГ" переключателя, расположенного в кроссовом блоке (см. Рис. 1), в положение "ON", остальные секции отключить (установить в положение, противоположное положению "ON").

    САНТ.411189.004 ПМ

    Пист

    1

    Зам.

    САНТ. 228-17

    Изм

    Пист

    № докум.

    Подп.

    Цата

    4

    Блок

    Кр(Л'С11ВЫН

    Инв.№подД Подп. адата \ Взам.инв.№\инв.№дуб^ Подл, и дата

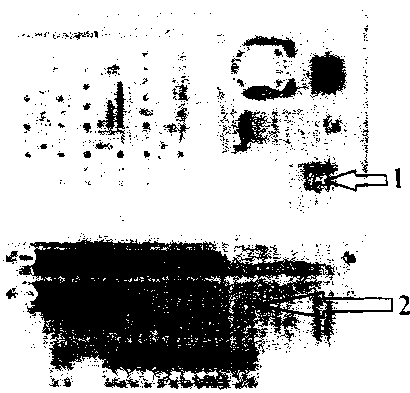

Для УСПД исполнения II:

  • - установить секцию "ПРГ" переключателя, расположенного под крышкой передней панели (см. Рис. 2 позиция 1), в положение "ON", остальные секции данного переключателя отключ^гАэ (установить в положение, противоположное положению "ON");

  • - отключить (установить в положение, противоположное положению "ON") все секции переключателя, расположенного под нижней крышкой (см. Рис. 2 позиция 2).

    Рисунок 2 - Общий вид УСПД исполнения II

    Необходимо выставить на блоке питания постоянного тока Б5-48 напряжение (24 ± 0,2) В и установить ток ограничения 0,5 А.

    5.1, 5.2 (Измененная редакция, Изм. №1)

    CAHT.411189.004 ПМ

    Пист

    1

    Зам.

    САНТ. 228-17

    Изм

    Пист

    № докум.

    Подп.

    Цата

    5

  • 5.3 При проведении периодической поверки должны использоваться схема включения и конфигурация УСПД в соответствии со схемой объекта, на котором установлено УСПД.

  • 5.4  При периодической поверке следует предварительно настроить параметры экспорта данных из УСПД в программе "AdminTools" (вызывается кнопкой "Хранилище" на инструментальной панели - см. Рис. 2). Окно параметров экспорта вызывается в контекстном меню (активируется правой кнопкой манипулятора "мышь").

Примечание: ввиду постоянно проводимой работы по развитию и улучшению программы "AdminTools", внешний вид диалоговых окон может несколько отличаться от приведённых на рисунках.

- т             -У             &    у .

•в  Про-сксл  Канал связи Хранилище  Свсис-ва ■'!ользсвэтели Язык

измерений,По каналам учега-Коммерческий профиль нагрузки

' Считать данные     Считать настройки     /млс-р- z< Экспорт f. Псказа*ь

За интервал военени

® Глубина опроса от текущего i у Сутки

1

Тип величины

э Суинг

- Тариф !      Т.

Период

Группа величин ’ ип аеллминь

Канал и’нерения

КУ !

К7 3

к.- 4

КД£............................

[«?] Спрлэрчнж

• Mi

Инв.№под4 Подп.идата [ Взам.ин&.№\ Инв.№дуб^ Подп.идата.

Датэ/вреня

; 23.09.2014 Ц:й0 11:30 23.09.2014 11:30 - 12:00

,  23.09.2014 12:00 - 12:30

:  23.09.2014 12:30 - 13:00

, . 23.09.2014 13:00 - 13:30 23.09.2014 13:30 • 14:00 23.09-2014 |4:00 - 14;30 23.09.2014 14:30 - 15.00 23.09.2014 15:00 1530 23.09.2014 15.30 16:00 23.09.20}4 16:00 16:30 23-09.2014 16:30 • П.00 23.09.2014 17:00 • 17:30 23.09.2014 17:30 - 18:00

7   23.ГЛ ?ГП4 !Р-ЙГ| • 1Я-ЗЛ

Статус данных:

Ю 1 С/мпа 1 Стат-.<

..........ггптгп ......- птптп .........птптп ----------I II 11111 ..........птптп

  • - птптп

  • - птттт

.....-.....пшш

.........пшш

  • - ......ПТПТП

..........птптп .....—- IIIIIIII ..........птптп .......- птптп

in t Н-1 I I Н I ; . Отсутствую’ I .-Ожидаются . Тйедас!

Монитор обмена

4- 24 09 2014 11 15-40 869 10 02 гп те 88 08 15 00 10 С: 2

Создав кс-лию

х

Удалит?

■’ереимемсвз'ь

Сесйс-вз

( Экспорт в MS Excel                         R4

Фэй." Данные измерений , конфигурация : Общие

Путь к файлу:

а:\Кмнгз1.х!$

Максимальный размер файла. МБ 32

Форма- экспорта

а Каждый сеанс экспор-з на новом лиге

Все на одном листе

Для каждого устройства отдельный лиг

Для каждого раздела отдельный лиг

Раздели-ель сеансов экспорта

Количество пустых строк         j        »

Добавлять разделитель е виде пунктирной линии

ОК        Отмена

Рисунок 2 - Настройка экспорта данных в программе "AdminTools"

1

Зам.

САНТ. 228-17

Изм

Пист

№ докум.

Подп.

Цата

САНТ.411189.004 ПМ

Пист

6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При проведении внешнего осмотра должны быть выполнены операции согласно пп. 6.1.1...6.1.4.

  • 6.1.1 Проверка комплектности для УСПД исполнения I на соответствие формуляру САНТ.411189.004ФО, для УСПД исполнения II на соответствие формуляру САНТ.411189.006ФО.

  • 6.1.2 Проверка маркировки. На лицевой панели УСПД должны быть нанесены:

  • - тип изделия и его исполнение;

  • - страна изготовитель - "РОССИЯ";

  • - наименование изготовителя или зарегистрированный товарный знак изготовителя;

    Инв.№подД Подп.идата I Взам.инв №\ Инв №бубл\ ПодпГи дата

- штрих-код с заводским номером по системе нумерации изготовителя и годом изготовления;

  • - номер ТУ - ТУ4222-112-63919543-2014;

  • - испытательное напряжение изоляции (символ С-2 по ГОСТ 23217);

  • - маркировку соответствия регламентам таможенного союза - "ЕАС";

  • - обозначение максимальных электрических параметров - символ (В2 -«Переменный ток») по ГОСТ 30012.1;

  • - номинальное напряжение - «230 V»;

  • - номинальная частота питающей сети - «50 Hz»;

  • - максимальная полная мощность, потребляемая от источника переменного тока - «50 VA» для УСПД исполнения I или «25 VA» для УСПД исполнения II;

  • - диапазон питающего напряжения постоянного тока - «9 - 27 V»;

  • - максимальный потребляемый ток - «2 А»;

  • - степень защиты корпуса по ГОСТ 14254 - "IP54" для УСПД исполнения I или "IP51" для УСПД исполнения II;

- знак утверждения типа средства измерения

  • - символ 014 по ГОСТ 25874 («Усиленная изоляция») - й-.

  • - на крышке кроссового блока и крышке, закрывающей доступ к дополнительному блоку УСПД исполнения I и нижней крышке УСПД исполнения II должен быть нанесен знак F33 по ГОСТ 30012.1-

На лицевой панели УСПД должна быть маркировка всех единичных индикаторов и соединителей.

  • 6.1.3 Проверка соответствия заводского номера на штрих-коде УСПД, указанному в формуляре.

6.1, 6.1.1, 6.1.2, 6.1.3 (Измененная редакция, Изм. №1)

  • 6.1.4 Проверка внешнего вида УСПД с целью выявления возможных механических повреждений.

  • 6.1.5 Результаты внешнего осмотра считаются успешными, если комплектность, маркировка и заводской номер соответствуют указанным, а корпус УСПД не имеет повреждений.

6.2 Опробование

При проведении опробования должны быть выполнены операции согласно пп.

САНТ.411189.004 ПМ

Пист

1

Зам.

САНТ. 228-17

7

Изм

Пист

№ докум.

Подп.

Цата

  • 6.2.1 Включить ПК. Подать на УСПД питание, замкнув переключатели S1 и S2 (см. приложение А). Проконтролировать включение единичных индикаторов "~U " и "=U" на передней панели УСПД. При необходимости дополнительно проконтролировать автоматическую установку драйвера виртуального последовательного порта из центра обновления Windows®.

6.2.1 (Измененная редакция, Изм. №1)

  • 6.2.2 После установления рабочего режима УСПД (не менее 1 минуты), проконтролировать включение единичного индикатора работы процессора с маркировкой 'V" в режим мигания с частотой около 1 Гц, запустить на ПК программу "AdminTools".

  • 6.2.3 Выбрать в списке устройств устройство "СЕ805М". Используя кнопку "Канал связи" на инструментальной панели, проконтролировать выбор канала "USB->СОМ(СЕ805)" - см. Рис.З. При необходимости выбрать данный канал при помощи контекстного меню.

Установить адрес устройства - 253, время до закрытия сеанса - 1000 с.

/1 Качая связи Хранилище Свсйсва

■с.

•,**-■*

>зсв<ге,

ЗЦИЯ

' Завершись сеанс

^оиск устройства

Заводской номер Сеанс связи

Сое

Инв.№подД Подп.идата I Взам.инв.№\ инв.№дубл\ Подп.идата

я

кта

зтор объекта

ьютера

)йства

зтор устройства

еателя

тупа зкрытия сеанса,

5мена

данных

34

;мена

253

254

1000

Протокол BiSync

USB'>COM (СЕ805)

XML-хрзнилнще

jj Справочник

Канал связи

Добавить

У-

Рисунок 3 - выбор канала связи с УСПД

IrDA

Рздиомодем СЕ831Х

Р1С-М0ДОМ

RS-232(CE208:

Рэдиомоден СЕ831С1 -03(СЕ208)

Закрыть

6.2.4 Проконтролировать настройки канала связи (контекстное меню - "Свойства"), при необходимости изменить их на следующие:

- СОМ порт, соответствующий виртуальному последовательному порту компьютера, к которому подключен кабель от УСПД;

1

Зам.

САНТ. 228-17

Изм

Пист

№ докум.

Подп.

Цата

CAHT.411189.004 ПМ

Пист

  • - скорость обмена - 115200 бит/с;

  • - чётность - нет;

  • - биты данных - 8;

  • - стоповые биты - 1;

  • - управление RTS - выключено;

  • - обработка эхо - выключено.

Произвести авторизацию УСПД.

Проверка считается успешной, если зафиксировано непрерывное свечение индикаторов "~U", "=U" , а также если удалось произвести авторизацию УСПД.

Инв.№подД Подп. и дата \ Взам.инв №\ Инв.№дуб^ Подп. и дата

6.3 Подтверждение соответствия программного обеспечения средства измерения

  • 6.3.1 Идентификация программного обеспечения УСПД производится при помощи "AdminTools" путем чтения соответствующей информации из УСПД. Цифровые идентификаторы программного обеспечения УСПД приведены в описании типа. Для идентификации должны быть выполнены операции согласно пп. 6.3.2. .6.3.4.

  • 6.3.2 Выбрать устройство “ СЕ805М”. Произвести авторизацию УСПД.

  • 6.3.3 Перейти на закладку “Состояние\Чтение идентификации”. Выбрать для чтения все поля и считать информацию с УСПД.

  • 6.3.4 Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные программного обеспечения средства измерения:

  • - наименование программного обеспечения;

  • - идентификационное наименование метрологического модуля;

  • - номер версии (идентификационный номер) метрологического модуля;

  • - цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода);

  • - алгоритм вычисления цифрового идентификатора программного обеспечения;

соответствуют идентификационным данным, приведенным в описания типа УСПД.

6.4 Определение абсолютной погрешности измерения времени

  • 6.4.1 Определение абсолютной погрешности часов необходимо выполнять в следующей последовательности.

  • 6.4.2 Подать на УСПД напряжение питания и дождаться установления рабочего режима УСПД.

    САНТ.411189.004 ПМ

    Пист

    1

    Зам.

    САНТ. 228-17

    '/1зм

    Пист

    № докум.

    Подп.

    Цата

    9

    инв.№подД Подп.идата \ Взам.инв.'№\Инв.№дуб^ ПодпТидата

  • 6.4.3 Выполнить синхронизацию часов компьютера с сервером точного времени ntp1.vniiftri.ru.

  • 6.4.4 Произвести при помощи ТПО считывание времени УСПД.

  • 6.4.5 Вычислить погрешность времени Ati, с, по формуле:

Ati = Туспд- Тт ,                              (6.1)

где Тт - время компьютера,

Туспд - время, считанное из УСПД.

  • 6.4.6 По истечении интервала времени 24 часа +10 минут вновь выполнить синхронизацию ПК с сервера точного времени www.ntp1.vniiftri.ru и произвести при помощи ТПО считывание времени УСПД.

  • 6.4.7 Вычислить погрешность времени At2, с, по формуле

= Туспд ~ Тт ,                                (6.2)

где Тт - время компьютера,

Туспд - время, считанное из УСПД.

  • 6.4.8 Вычислить абсолютную погрешность часов ДТуспд, с, по формуле:

ДТуспд = At2 - At-i,                                            (6.3)

УСПД считается выдержавшим проверку, если вычисленное по формуле 6.3 значение не превышает ± 3 с. При проведении периодической поверки в рабочих условиях эксплуатации допускается увеличение модуля абсолютного значения погрешности ДТуспд на величину АТ^оп.. с, вычисляемую по формуле:

2)Тдол. = 10,3'(в-25)1                        (6.4)

где 0,3, с/(°С сутки) - предел допускаемой дополнительной погрешности измерения времени,

0 - среднесуточная температура, °C за прошедшие сутки.

6.5 Определение относительной погрешности измерения электрической энергии и мощности

  • 6.5.1 Подключить ПК к УСПД через интерфейс USB-device. Запустить программу "AdminTools" на ПК. Выбрать устройство “СЕ805М”. Произвести авторизацию УСПД.

  • 6.5.2 Выполнить чтение коммерческих данных УСПД по всем настроенным каналам учета. Выполнить экспорт считанных данных из УСПД (меню "Сер-вис\Действия\Экспорт"). Проконтролировать выгрузку данных в файл экспорта.

  • 6.5.3 Открыть прямой канал доступа к счётчикам (вкладка "КомандыУПрямой доступ к интерфейсам"). Закрыть сеанс связи с УСПД.

    САНТ.411189.004 ПМ

    Пист

    1

    Зам.

    С АНТ. 228-17

    10

    Изм

    Пист

    № докум.

    Подп.

    Цата

  • 6.5.4 Выполнить при помощи программе "AdminTools" считывание коммерческих данных со счетчиков, соответствующие данным, считанным с УСПД (т е. данные тех же типов и за те же интервалы) и их экспорт.

УСПД считается успешно выдержавшим поверку, если для каждой измеряемой величины (электроэнергия активная потребленная/отпущенная: электроэнергия реактивная потребленная/отпущенная; мощность активная потребленная/отпущенная, мощность реактивная потребленная/отпущенная) данные, считанные из УСПД, и данные, считанные непосредственно со счетчика отличаются не более чем на ±1 младшего разряда.

Инв.№подД Подп. и дата \ Взам.инв №\Инв.№дубзА Подп. и дата

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1  При положительных результатах поверки поверенное УСПД пломбируется с нанесением поверительного клейма, а в формуляр вносится запись о поверке заверенная подписью поверителя с нанесением клейма.

  • 7.2  В случае отрицательного результата первичной поверки УСПД возвращается изготовителю для устранения дефектов, после чего подлежит повторной поверке.

  • 7.3 При отрицательных результатах периодической поверки УСПД изымается из обращения, в его формуляре производится запись о непригодности к эксплуатации, а клеймо предыдущей поверки гасится. На УСПД выписывается «Извещение о непригодности» согласно ПР50.2.006-94 с указанием причины.

Начальник отдела 206.1

ФГУП «ВНИИМС»

С.Ю. Рогожин

1

Зам.

САНТ. 228-17

Изм

Пист

№ докум.

Подп

Цата

САНТ.411189.004 ПМ

'П1

ПРИЛОЖЕНИЕ А

(Справочное)

Схема подключения испытательного оборудования при первичной по

верке

Рисунок А.1 - Подключение УСПД исполнения I

Примечание: общий вид УСПД исполнения I - см. Рис. 1.

Инв.№под4 Подп. и дата \ Взам.инв №\ Инв.№&/бл[ Подп. и дата

Рисунок А.2 - Подключение УСПД исполнения II

Примечание: общий вид УСПД исполнения II - см. Рис. 2.

Приложение А (Измененная редакция, Изм. №1)

САНТ.411189.004 ПМ

Пист

1

Зам.

САНТ.228-17

12

Изм

Пист

№ докум.

Подп.

Цата

Инв.№подД Подп.идата \ Взам.инв.№\ Ине^здуб/ц Подп.идата

Лист регистрации изменений

Изм.

Номера листов (страниц)

Зсеголи-

№ докум.

Входящий №

Подп.

Цата

4змененн

лх

Заменен

ных

Зовых

Аннулированн

ь1Х

стов (страниц) в до-кум.

сопроводительного до кум. и дата

i

i

!

*

1 ...

1

Зам.

САНТ. 228-17

Изм

Пист

№ докум.

Подп.

Цата

САНТ.411189.004 ПМ

Пист

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
