ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора произвол }ственной метрологии «вниимс»

4тК Иванникова _              2020 г.

аДЪ i **   "

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Преобразователи температуры SITRANS

МЕТОДИКА ПОВЕРКИ

МП 207-021-2020 г. Москва

2020 г.

1 Введение

Настоящая методика распространяется на преобразователи температуры SITRANS (далее по тексту - приборы, преобразователи или ИП), изготавливаемые фирмой «Siemens AG», Германия (производственная площадка: Siemens А/S, Дания) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 3 года.

2 Операции поверки

При проведении первичной и периодической поверки приборов должны выполняться операции, указанные в таблице 1

Таблица 1

Наименование операции

Номер пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Определение основной погрешности

6.3

Да

Да

Примечание: допускается проведение поверки для меньшего числа измеряемых величин и (или) для меньшего числа НСХ, и (или) на меньшем числе поддиапазонов измерений, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 2 Таблица 2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки (или регистрационный №)

6.2

Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R), (регистрационный № 52489-13)

6.3

Эталон единицы силы постоянного электрического тока 2-го разряда в соответствии с приказом Госстандарта от 01.10.2018г. № 2091 - Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (Регистрационный № 52489-13)

Эталон единицы постоянного электрического напряжения 3-го разряда в соответсвии с приказом Госстандарта от 30.12.2019г. №3457 - Калибратор многофункциональный Fluke 5720А (Регистрационный № 52495-13)

Эталон единицы электрического сопротивления 3 разряда в соответствии с приказом Госстандарта от 30.12.2019 № 3456 - Мера электрического сопротивления многозначная МС3071 (Регистрационный № 66932-17) Термометр лабораторный электронный ЛТ-300 (регистрационный № 61806-15)

Удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002)

Программно-аппаратный комплекс с поддержкой протоколов HART, BRAIN, FOUNDATION Fieldbus, Profibus позволяющий визуализировать измеренные значения.

Примечание - Допускается применение средств поверки, не приведённых в таблице, но обеспечивающих определение (контроль) метрологических характеристик поверяемых СИ с требуемой точностью.

4 Требования безопасности

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» (ПОТЭУ (2019));

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и прошедшие инструктаж по технике безопасности.

5 Условия поверки и подготовка к ней
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • 5.2 Средства поверки должны быть защищены от вибраций и ударов, от внешних магнитных и электрических полей.

  • 5.3 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.

  • 5.3 Подготавливают прибор к работе в соответствии с Руководством по эксплуатации на преобразователи, регулировку входов («Нуль-Шкала») при этом не производят.

  • 6 Проведение поверки

6.1 Внешний осмотр

При внешнем осмотре устанавливают:

  • - соответствие внешнего вида, комплектности преобразователя технической и эксплуатационной документации;

  • - наличие и четкость маркировки;

  • - отсутствие механических повреждений и дефектов покрытия, влияющих на работоспособность прибора.

Результат проверки положительный, если выполняются все вышеперечисленные требования. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

6.2 Опробование
  • 6.2.1 Подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R), меру электрического сопротивления многозначную МС 3071 и источник питания к соответствующим клеммам ИП (в зависимости от схемы подключения).

  • 6.2.2 Генерируют с эталонного прибора значение соответствующего настроенному на преобразователе типу входного сигнала и лежащее в диапазоне измерений преобразователя.

  • 6.2.3 После стабилизации показаний поверяемого преобразователя, снимают их при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) или специализированного программно-аппаратного комплекса.

  • 6.2.4 Преобразователь считается пригодным к дальнейшей поверке, если на дисплее считывающего прибора (или специализированного программно-аппаратного комплекса) индицируется значение выходного сигнала.

6.3 Определение основной погрешности

Определение основной погрешности ИП в режиме работы с термопреобразователями сопротивления и датчиками имеющими выходной сигнал в виде электрического сопротивления производить для 3-х или 4-х проводной схемы подключения.

  • 6.3.1 Определение основной абсолютной погрешности ИП в режиме измерения и преобразования аналоговых сигналов электрического сопротивления или напряжения постоянного тока в сигналы силы постоянного тока (от 4 до 20 мА).

  • 6.3.1.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона.

Устанавливают на ИП соответствующий режим измерения/преобразования сигналов.

  • 6.3.1.2 Подключают меру электрического сопротивления многозначную МС 3071 или Калибратор многофункциональный Fluke 5720А, калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) или программно-аппаратный комплекс, и источник питания к соответствующим клеммам ИП (в зависимости от схемы подключения).

  • 6.3.1.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке.

  • 6.3.1.4 После стабилизации показаний поверяемого ИП, снимают их при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) или программноаппаратного комплекса.

  • 6.3.1.5 Повторяют операции по п.п. 6.3.1.3-6.3.1.4 для остальных контрольных точек.

  • 6.3.1.6 Рассчитывают основную абсолютную погрешность (Дабе, Ом или мВ) для каждой поверяемой точки по формуле 1:

(1)

где: X, - значение сигнала воспроизводимое эталонным прибором, Ом или мВ;

Хизм - значение измеренного выходного сигнала, Ом или мВ;

или

- значение измеренного выходного сигнала (мА), в эквиваленте электрического сопротивления (Ом) или напряжения (мВ) постоянного тока, определяемое по формуле 2:

у _ у      | изм •* выхтт . / у _ у \ (JX

U1M — Л вхпйп "Г т           г                      Л «.г min /     \ /

1 вых шах 1 вых min

где: Хвхтах, Xexmin - соответственно верхний и нижний пределы настроенного интервала входных сигналов поверяемого прибора, (Ом или мВ);

1выхтах. IBuxmin - соответственно верхний и нижний пределы настроенного диапазона выходных сигналов поверяемого прибора, мА;

1изм - значение измеренного выходного сигнала, мА.

  • 6.3.1.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в описании типа.

6.3.2 Определение основной абсолютной погрешности ИП в режиме работы с термопреобразователями сопротивления (ТС).

  • 6.3.2.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона.

Устанавливают на ИП соответствующий режим измерения/преобразования сигналов.

  • 6.3.2.2 Подключают меру электрического сопротивления многозначную МС 3071, калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) или программноаппаратный комплекс, и источник питания к соответствующим клеммам ИП (в зависимости от схемы подключения).

  • 6.3.2.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ 6651-2009 или Приложением Б к настоящей методике).

  • 6.3.2.4 После стабилизации показаний поверяемого ИП, снимают их при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) или программноаппаратного комплекса.

  • 6.3.2.5 Повторяют операции по п.п. 6.3.2.3-6.3.2.4 для остальных контрольных точек.

  • 6.3.2.6 Рассчитывают основную абсолютную погрешность (Дабе, °C) для каждой поверяемой точки по формуле 3:

(3)

где: Хэ - значение сигнала воспроизводимое эталонным прибором в температурном эквиваленте, °C;

Хизм - значение измеренного выходного сигнала, °C;

или

- значение измеренного выходного сигнала (мА), в температурном эквиваленте (°C), определяемое по формуле 4:

у _ у     | им ^выхшш_ у \   (Л \

изм       exmin г             г          '' ex max       exmin /      ' /

1 вых max 1 вых mm

где: Хвхтах, Xaxmin - соответственно верхний и нижний пределы настроенного интервала входных сигналов поверяемого прибора, °C;

1выхтах, 1выхтт - соответственно верхний и нижний пределы настроенного диапазона выходных сигналов поверяемого прибора, мА;

1изм - значение измеренного выходного сигнала, мА.

  • 6.3.2.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в описании типа.

6.3.3 Определение основной абсолютной погрешности ИП в режиме работы с термоэлектрическими преобразователями (ТП).

Определение основной абсолютной погрешности ИП в режиме работы с термоэлектрическими преобразователями проводят с включенной автоматической компенсацией температуры свободных (холодных) концов термопары в режиме работы с ТП.

6.3.3.1 Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона. Устанавливают на ИП соответствующий режим измерения/преобразования сигналов и включают схему компенсации холодного спая. Сооирают схему согласно рисунку 2.

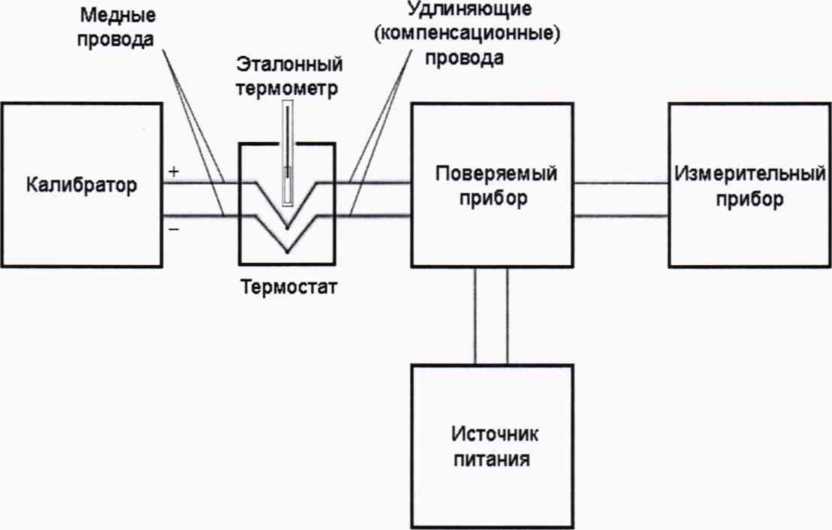

Рисунок 2

а) К поверяемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013 или Приложению В к настоящей методике. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки, заполненные трансформаторным маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

б) Подключают медные провода к калибратору многофункциональному Fluke 5720А.

в) Подключают источник питания, а также калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) или программно-аппаратный комплекс к соответствующим клеммам поверяемого прибора.

  • 6.3.3.2 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013 или Приложением В к настоящей методике).

  • 6.3.3.3 После стабилизации показаний поверяемого ИП, снимают их при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) или программноаппаратного комплекс.

  • 6.3.3.4 Повторяют операции по п.п. 6.3.3.2-6.3.3.3 для остальных контрольных точек.

  • 6.3.3.5 Рассчитывают основную абсолютную погрешность для каждой поверяемой точки по п 6.3.2.6.

  • 6.3.3.6 Полученные значения основной абсолютной погрешности во всех контрольных точках с учетом погрешности компенсации холодного спая не должны превышать предельно допустимых значений, приведенных в описании типа.

7 Оформление результатов поверки
  • 7.1 Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. и (или) ставится знак поверки в паспорт и делается соответствующая запись в разделе «Свидетельство о поверке».

  • 7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработал:

Научный сотрудник отдела метрологического обеспечения термометрии ФГУП «ВНИИМС»

Начальник

отдела метрологического обеспечения термометрии

ФГУП «ВНИИМС»

Маркин

ПРИЛОЖЕНИЕ Б НОМИНАЛЬНАЯ СТАТИЧЕСКАЯ ХАРАКТЕРИСТИКА (НСХ) ПРЕОБРАЗОВАНИЯ ДЛЯ ТИПОВ Nil0 - NilOOOO («=0,0061вОоС1) по DIN 43760

НСХ преобразования в пределах диапазона измерений рассчитывают по следующей формуле:

R, = Ro(l + 0,5485-10‘2t + 0,665 -10’5 -12 + 2,805 ■ 10'11 -t4+2-10’,7-t6) где:

Ro - значение сопротивления (Ом) при температуре 0 °C Rt- значение сопротивления (Ом) при температуре t (°C) t (°C) - значение температуры в диапазоне от

НОМИНАЛЬНАЯ СТАТИЧЕСКАЯ ХАРАКТЕРИСТИКА (НСХ) ПРЕОБРАЗОВАНИЯ

ДЛЯ ТИПА N1100 (а=0,006180°С1) в диапазоне измерений от -60 до 0 °C

°C

0

-1

-2

-3

-4

-5

-6

-7

-8

-9

-60

69,5

-50

74,3

73,8

73,3

72,8

72,3

71,9

71,4

70,9

70,5

70,0

-40

79,1

78,6

78,1

77,7

77,2

76,7

76,2

75,7

75,2

74,7

-30

84,1

83,6

83,1

82,6

82,1

81,6

81,1

80,6

80,1

79,6

-20

89,3

88,8

88,3

87,7

87,2

86,7

86,2

85,7

85,2

84,7

- 10

94,6

94,0

93,5

93,0

92,5

91,9

91,4

90,9

90,3

89,8

-0

100,0

99,5

98,9

98,4

97,8

97,3

96,7

96,2

95,7

95,1

НОМИНАЛЬНАЯ СТАТИЧЕСКАЯ ХАРАКТЕРИСТИКА (НСХ) ПРЕОБРАЗОВАНИЯ ДЛЯ ТИПА NilOO (а=0,006180°С‘1) в диапазоне измерений от 0 до 250 °C

0

100,0

100,5

101,1

101,7

102,2

102,8

103,3

103,9

104,4

105,0

10

105,6

106,1

106,7

107,2

107,8

108,4

108,9

109,5

110,1

110,7

20

111,2

111,8

112,4

113,0

113,5

114,1

114,7

115,3

115,9

116,5

30

117,1

117,7

118,2

118,8

119,4

120,0

120,6

121,2

121,8

122,4

40

123,0

123,6

124,2

124,8

125,4

126,0

126,7

127,3

127,9

128,5

50

129,1

129,7

130,3

131,0

131,6

132,2

132,8

133,5

134,1

134,7

60

135,3

136,0

136,6

137,2

137,9

138,5

139,2

139,8

140,4

141,1

70

141,7

142,4

143,0

143,7

144,3

145,0

145,6

146,3

146,9

147,6

80

148,3

148,9

149,6

150,2

150,9

151,6

152,2

152,9

153,6

154,3

90

154,9

155,6

156,3

157,0

157,7

158,3

159,0

159,7

160,4

161,1

100

161,8

162,5

163,2

163,9

164,6

165,3

166,0

166,7

167,4

168,1

110

168,8

169,5

170,2

170,9

171,6

172,4

173,1

173,8

147,5

175,2

120

176,0

176,7

177,4

178,2

178,9

179,6

180,4

181,1

181,8

182,6

130

183,3

184,1

184,8

185,6

186,3

187,1

187,8

188,6

189,4

190,1

140

190,9

191,7

192,4

193,2

194,0

194,7

195,5

196,3

197,1

197,9

150

198,6

199,4

200,2

201,0

201,8

202,6

203,4

204,2

205,0

205,8

160

206,6

207,4

208,2

209,0

209,8

210,6

211,5

212,3

213,1

213,9

170

214,8

215,6

216,4

217,3

218,1

218.9

219,8

220,6

221,5

222,3

180

223,2

224,0

224,9

225,7

226,6

227,4

228,3

229,2

230,0

230,9

190

231,8

232,7

233,5

234,4

235,3

236,2

237,1

238,0

238,9

239,8

200

240,7

241,6

242,5

243,4

244,3

245,2

246,1

247,0

247,9

248,9

210

249,8

250,7

251,7

252,6

253,5

254,5

255,4

256,3

257,3

258,2

220

259,2

260,2

261,1

262,1

263,0

264,0

265,0

266,0

266,9

267,9

230

268,9

269,9

270,9

271,8

272,8

273,8

274,8

275,8

276,8

277,9

240

278,9

279,9

280,9

281,9

282,9

284,0

285,0

286,0

287,1

288,1

250

289,2

ПРИЛОЖЕНИЕ В

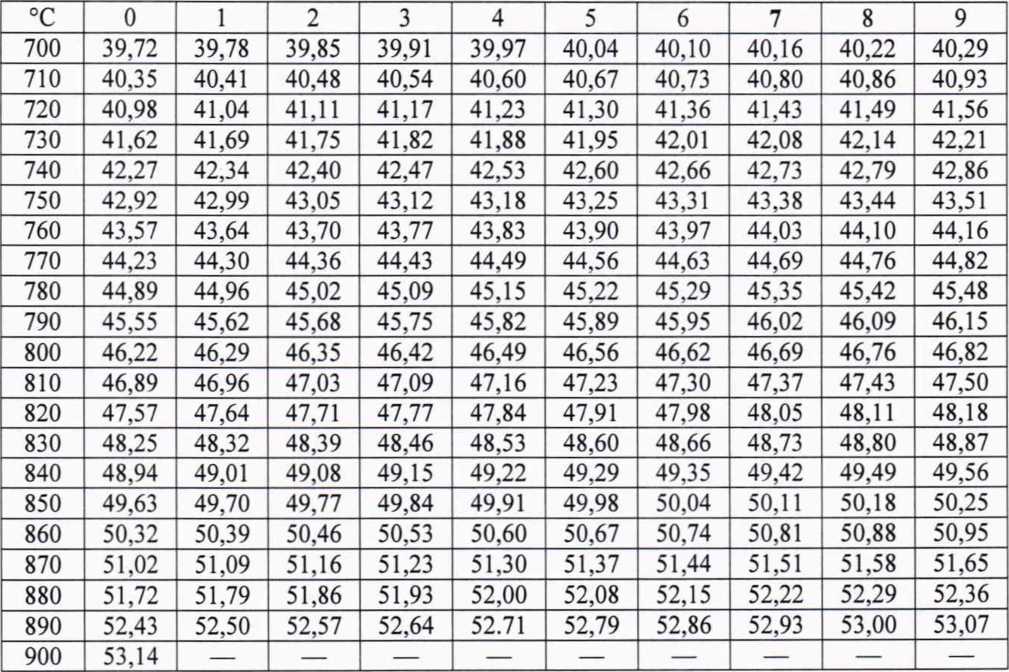

ЗНАЧЕНИЕ ТЭДС ДЛЯ ТЕРМОПАРЫ ТИПА L В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ РАБОЧИХ КОНЦОВ ПРИ ТЕМПЕРАТУРЕ СВОБОДНЫХ КОНЦОВ О °C ПО DIN 43710

°C

0

1

2

3

4

5

6

7

8

9

-200

-8,15

-

-

-

-

-

-

-

-

-

- 190

-7,86

-7,89

-7,92

-7,95

-7,98

-8,00

-8,03

-8,06

-8,09

-8,12

- 180

-7,56

-7,59

-7,62

-7,65

-7,68

-7,71

-7,74

-7,77

-7,80

-7,83

- 170

-7,25

-7,28

-7,31

-7,34

-7,37

-7,40

-7,44

-7,47

-7,50

-7,53

- 160

-6,93

-6,96

-6,99

-7,03

-7,06

-7,09

-7,12

-7,15

-7,19

-7,22

- 150

-6,60

-6,63

-6,66

-6,70

-6,73

-6,76

-6,80

-6,83

-6,86

-6,90

- 140

-6,26

-6,29

-6,33

-6,36

-6,39

-6,43

-6,46

-6,50

-6,53

-6,56

- 130

-5,90

-5,93

-5,97

-6,01

-6,04

-6,08

-6,11

-6,15

-6,19

-6,22

- 120

-5,53

-5,57

-5,60

-5,64

-5,68

-5,71

-5,75

-5,79

-5,82

-5,86

- НО

-5,15

-5,19

-5,22

-5,26

-5,30

-5,34

-5,38

-5,41

-5,45

-5,49

- 100

-4,75

-4,79

-4,83

-4,87

-4,91

-4,95

-4,99

-5,03

-5,07

-5,11

-90

-4,33

-4,37

-4,41

-4,45

-4,50

-4,54

-4,58

-4,62

-4,66

-4,71

-80

-3,89

-3,93

-3,98

-4,02

-4,06

-4,11

-4,15

-4,20

-4,24

-4,28

-70

-3,44

-3,48

-3,53

-3,57

-3,62

-3,66

-3,71

-3,75

-3,80

-3,84

-60

-2,98

-3,02

-3,07

-3,12

-3,16

-3,21

-3,25

-3,30

-3,35

-3,39

-50

-2,51

-2,56

-2,60

-2,65

-2,70

-2,74

-2,79

-2,84

-2,88

-2,93

-40

-2,03

-2,08

-2,12

-2,17

-2,22

-2,27

-2,32

-2,36

-2,41

-2,46

-30

- 1,53

- 1,58

- 1,63

- 1,68

- 1,73

- 1,78

-1,83

- 1,88

- 1,93

- 1,98

-20

- 1,02

- 1,07

- 1,12

-1,17

-1,22

-1,27

- 1,32

- 1,38

- 1,43

- 1,48

- 10

-0,51

-0,56

-0,61

-0,66

-0,71

-0,76

-0,81

-0,87

-0,92

-0,97

-0

0,00

-0,05

-0,10

-0,15

-0,20

-0,25

-0,31

-0,36

-0,41

-0,46

0

0,00

0,05

0,10

0,16

0,21

0,26

0,31

0,36

0,42

0,47

10

0,52

0,57

0,63

0,68

0,73

0,78

0,84

0,89

0,94

1,00

20

1,05

1,10

1,16

1,21

1,26

1,31

1,37

1,42

1,47

1,53

30

1,58

1,63

1,69

1,74

1,79

1,84

1,90

1,95

2,00

2,06

40

2,11

2,16

2,22

2,27

2,33

2,38

2,43

2,49

2,54

2,60

50

2,65

2,70

2,76

2,81

2,87

2,92

2,97

3,03

3,08

3,14

60

3,19

3,24

3,30

3,35

3,41

3,46

3,51

3.57

3,62

3,68

70

3,73

3,78

3,84

3,89

3,95

4,00

4,05

4,11

4,16

4,22

80

4,27

4,32

4,38

4,43

4,49

4,54

4,60

4,65

4,71

4,77

90

4,82

4,87

4,93

4,98

5,04

5,09

5,15

5,20

5,26

5,32

100

5,37

5,42

5,48

5,53

5,59

5,64

5,70

5,75

5,81

5,87

ПО

5,92

5,97

6,03

6,08

6,14

6,19

6,25

6,30

6,36

6,42

120

6,47

6,53

6,58

6,64

6,69

6,75

6,81

6,85

6,92

6,97

130

7,03

7,09

7,14

7,20

7,25

7,31

7,37

7,42

7,48

7,53

140

7,59

7,65

7,70

7,76

7,81

7,87

7,93

7,98

8,04

8,09

150

8,15

8,21

8,26

8,32

8,37

8,43

8,49

8,54

8,60

8,65

160

8,71

8,77

8,82

8,88

8,93

8,99

9,05

9,10

9,16

9,21

170

9,27

9,33

9,38

9,44

9,49

9,55

9,61

9,66

9,72

9,77

180

9,83

9,89

9,94

10,00

10,05

10,11

10,17

10,22

10,28

10,33

190

10,39

10,45

10,50

10,56

10,61

10,67

10,73

10,78

10,84

10,89

200

10,95

11,01

11,06

11,12

11,17

11,23

11,29

11,34

11,40

11,45

°C

0

1

2

3

4

5

6

7

8

9

210

11,51

11,57

11,62

11,68

11,73

11,79

11,85

11,90

11,96

12,01

220

12,07

12,13

12,18

12,24

12,29

12,35

12,41

12,46

12,52

12,57

230

12,63

12,69

12,74

12,80

12,85

12,91

12,97

13,02

13,08

13,13

240

13,19

13,25

13,30

13,36

13,41

13,47

13,53

13,58

13,64

13,69

250

13,75

13,81

13,86

13,92

13,97

14,03

14,09

14,14

14,20

14,25

260

14,31

14,37

14,42

14,48

14,54

14,59

14,65

14,71

14,76

14,82

270

14,88

14,94

14,99

15,05

15,10

15,16

15,22

15,27

15,33

15,38

280

15,44

15,50

15,55

15,61

15,66

15,72

15,78

15,83

15,89

15,94

290

16,00

16,06

16,11

16,17

16,22

16,28

16,34

16,39

16,45

16,50

300

16,56

16,62

16,67

16,73

16,78

16,84

16,90

16,95

17,01

17,06

310

17,12

17,18

17,23

17,29

17,34

17,40

17,46

17,51

17,57

17,62

320

17,68

17,74

17,79

17,85

17,90

17,96

18,02

18,07

18,13

18,18

330

18,24

18,30

18,35

18,41

18,46

18,52

18,58

18,63

18,69

18,74

340

18,80

18,86

18,91

18,97

19,02

19,08

19,14

19,19

19,25

19,30

350

19,36

19,42

19,47

19,53

19,58

19,64

19,70

19,75

19,81

19,85

360

19,92

19,98

20,03

20,09

20,14

20,20

20,26

20,31

20,37

20,42

370

20,48

20,54

20,59

20,65

20,70

20,76

20,82

20,87

20,93

20,98

380

21,04

21,10

21,15

21,21

21,26

21,32

21,38

21,43

21,49

21,54

390

21,60

21,66

21,71

21,77

21,82

21,88

21,94

21,99

22,05

22,10

400

22,16

22,22

22,27

22,33

22,38

22,44

22,50

22,55

22,61

22,66

410

22,72

22,78

22,83

22,89

22,95

23,00

23,06

23,12

23,18

23,23

420

23,29

23,35

23,40

23,46

23,52

23,57

23,63

23,69

23,74

23,80

430

23,86

23,92

23,97

24,03

24,09

24,14

24,20

24,26

24,32

24,37

440

24,43

24,49

24,54

24,60

24,66

24,71

24,77

24,83

24,89

24,94

450

25,00

25,06

25,11

25,17

25,23

25,28

25,34

25,40

25,46

25,51

460

25,57

25,63

25,68

25,74

25,80

25,85

25,91

25,97

26,03

26,08

470

26,14

26,20

26,25

26,31

26,37

26,42

26,48

26,54

26,60

26,65

480

26,71

26,77

26,82

26,88

26,94

26,99

27,05

27,11

27,17

27,22

490

27,28

27,34

27,39

27,45

27,51

27,56

27,62

27,68

27,74

27,79

500

27,85

27,91

27,97

28,02

28,08

28,14

28,20

28,26

28,31

28,37

510

28,43

28,49

28,55

28,60

28,66

28,72

28,78

28,84

28,89

28,95

520

29,01

29,07

29,13

29,18

29,24

29,30

29,36

29,42

29,47

29,53

530

29,59

29,65

29,71

29,76

29,82

29,88

29,94

30,00

30,05

30,11

540

30,17

30,23

30,29

30,34

30,40

30,46

30,52

30,58

30,63

30,69

550

30,75

30,81

30,87

30,92

30,98

31,04

31,10

31,16

31,21

31,27

560

31,33

31,39

31,45

31,50

31,56

31,62

31,68

31,74

31,79

31,85

570

31,91

31,97

32,03

32,08

32,14

32,20

32,26

32,32

32,37

32,43

580

32,49

32,55

32,61

32,66

32,72

32,78

32,84

32,90

32,96

33,02

590

33,08

33,14

33,20

33,26

33,32

33,38

33,43

33,49

33,55

33,61

600

33,67

33,73

33,79

33,85

33,91

33,97

34,02

34,08

34,14

34,20

610

34,26

34,32

34,38

34,44

34,50

34,56

34,61

34,67

34,73

34,79

620

34,85

34,91

34,97

35,03

35,09

35,15

35,20

35,26

35,32

35,38

630

35,44

35,50

35,56

35,62

35,68

35,74

35,80

35,86

35,92

35,98

640

36,04

36,10

36,16

36,22

36,28

36,34

36,40

36,46

36,52

36,58

650

36,64

36,10

36,76

36,82

36,88

36,95

37,01

37,07

37,13

37,19

660

37,25

37,30

37,36

37,42

37,48

37,55

37,61

37,67

37,73

37,79

670

37,85

37,91

37,97

38,04

38,10

38,16

38,22

38,28

38,35

38,41

680

38,47

38,53

38,59

38,66

38,72

38,78

38,84

38,90

38,97

39,03

690

39,09

39,15

39,22

39,28

39,34

39,41

39,47

39,53

39,59

39,66

ЗНАЧЕНИЕ ТЭДС ДЛЯ ТЕРМОПАРЫ ТИПА U (Cu-CuNi) В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ РАБОЧИХ КОНЦОВ ПРИ ТЕМПЕРАТУРЕ СВОБОДНЫХ КОНЦОВ О °C ПО DIN 43710

°C

0

1

2

3

4

5

6

7

8

9

10

Милливольт

-200

-5,70

- 190

-5,51

-5,53

-5,55

-5,57

-5,59

-5,60

-5,62

-5,64

-5,66

-5,68

-5,70

- 180

-5,32

-5,34

-5,36

-5,38

-5,40

-5,41

-5,43

-5,45

-5,47

-5,49

-5,51

- 170

-5,12

-5,14

-5,16

-5,18

-5,20

-5,22

-5,24

-5,26

-5,28

-5,30

-5,32

- 160

-4,91

-4,93

-4,95

-4,97

-4,99

-5,02

-5,04

-5,06

-5,08

-5,10

-5,12

- 150

-4,69

-4,71

-4,73

-4,76

-4,78

-4,80

-4,82

-4,84

-4,87

-4,89

-4,91

- 140

-4,46

-4,48

-4,51

-4,53

-4,55

-4,58

-4,60

-4,62

-4,64

-4,67

-4,69

- 130

-4,21

-4,23

-4,26

-4,28

-4,31

-4,33

-4,36

-4,38

-4,41

-4,43

-4,46

- 120

-3,95

-3,98

-4,00

-4,03

-4,05

-4,08

-4,11

-4,13

-4,16

-4,18

-4,21

- ПО

-3,58

-3,71

-3,73

-3,76

-3,79

-3,81

-3,84

-3,87

-3,90

-3,92

-3,95

- 100

-3,40

-3,43

-3,46

-3,48

-3,51

-3,54

-3,57

-3,60

-3,62

-3,65

-3,68

-90

-3,11

-3,14

-3,17

-3,20

-3,23

-3,25

-3,28

-3,31

-3,34

-3,37

-3,40

-80

-2,81

-2,84

-2,87

-2,90

-2,93

-2,96

-2,99

-3,02

-3,05

-3,08

-3,11

-70

-2,50

-2,53

-2,56

-2,59

-2,62

-2,66

-2,69

-2,72

-2,75

-2,78

-2,81

-60

-2,18

-2,21

-2,24

-2,28

-2,31

-2,34

-2,37

-2,40

-2,44

-2,47

-2,50

-50

- 1,85

- 1,88

- 1,92

-1,95

- 1,98

-2,02

-2,05

-2,08

-2,11

-2,15

-2,18

-40

- 1,50

- 1,53

-1,57

- 1,60

- 1,64

- 1,67

-1,71

-1,74

- 1,78

- 1,81

- 1,85

-30

-1,14

-1,18

- 1,21

-1,25

- 1,28

- 1,32

- 1,36

- 1,39

- 1,43

- 1,46

- 1,50

-20

-,077

-0,81

-0,84

-0,88

-0,92

-0,95

-0,99

- 1,03

- 1,07

- 1,10

-1,14

- 10

-0,39

-0,43

-0,47

-0,50

-0,54

-0,58

-0,62

-0,66

-0,69

-0,73

-0,77

-0

0,00

-0,04

-0,08

-0,12

-0,16

-0,19

-0,23

-0,27

-0,31

-0,35

-0,39

0

0,00

0,04

0,08

0,12

0,16

0,20

0,24

0,28

0,32

0,36

0,40

10

0,40

0,44

0,48

0,52

0,56

0,60

0,64

0,68

0,72

0,76

0,80

20

0,80

0,84

0,88

0,92

0,96

1,00

1,05

1,09

1,13

1,17

1,21

30

1,21

1,25

1,29

1,34

1,38

1,42

1,46

1,50

1,55

1,59

1,63

40

1,63

1,67

1,71

1,76

1,80

1,84

1,88

1,92

1,97

2,01

2,05

50

2,05

2,09

2,14

2,18

2,22

2,26

2,31

2,35

2,39

2,44

2,48

60

2,48

2,52

2,57

2,61

2,65

2,69

2,74

2,78

2,82

2,87

2,91

70

2,91

2,95

3,00

3,04

3,09

3,13

3,17

3,22

3,26

3,31

3,35

80

3,35

3,39

3,44

3,48

3,53

3,57

3,62

3,66

3,71

3,75

3,80

90

3,80

3,84

3,89

3,93

3,95

4,02

4,07

4,11

4,16

4,20

4,25

100

4,25

4,30

4,34

4,39

4,43

4,48

4,53

4,57

4,62

4,66

4,71

110

4,71

4,76

4,80

4,85

4,90

4,94

4,99

5,04

5,09

5,13

5,18

120

5,18

5,23

5,27

5,32

5,37

5,41

5,46

5,51

5,56

5,60

5,65

130

5,65

5,70

5,75

5,79

5,84

5,89

5,94

5,99

6,03

6,08

6,13

140

6,13

6,18

6,23

6,28

6,33

6,37

6,42

6,47

6,52

6,57

6,62

150

6,62

6,67

6,72

6,77

6,82

6,87

6,92

6,97

7,02

7,07

7,12

160

7,12

7,17

7,22

7,27

7,33

7,37

7,43

7,48

7,53

7,58

7,63

170

7,63

7,68

7,73

7,79

7,84

7,89

7,94

7,99

8,05

8,10

8,15

180

8,15

8,20

8,25

8,31

8,36

8,41

8,46

8,51

8,57

8,62

8,67

190

8,67

8,72

8,78

8,83

8,88

8,93

8,99

9,04

9,09

9,15

9,20

200

9,20

9,25

9,31

9,36

9,42

9,47

9,52

9,58

9,63

9,69

9,74

°C

0

1

2

3

4

5

6

7

8

9

10

Милливольт

210

9,74

9,79

9,85

9,90

9,96

10,01

10,07

10,12

10,18

10,23

10,29

220

10,29

10,35

10,40

10,46

10,51

10,57

10,62

10,68

10,74

10,79

10,85

230

10,85

10,91

10,96

11,02

11,07

11,13

11,19

11,24

11,30

11,35

11,41

240

11,41

11,47

11,52

11,58

11,64

11,69

11,75

11,81

11,87

11,92

11,98

250

11,98

12,04

12,09

12,15

12,21

12,25

12,32

12,36

12,44

12,49

12,55

260

12,55

12,61

12,67

12,72

12,78

12,84

12,90

12,96

13,01

13,07

13,13

270

13,13

13,19

13,25

13,30

13,36

13,42

13,48

13,54

13,59

13,65

13,71

280

13,71

13,77

13,83

13,89

13,95

14,00

14,06

14,12

14,18

14,24

14,30

290

14,30

14,36

14,42

14,48

14,54

14,60

14,66

14,72

14,78

14,84

14,90

300

14,90

14,96

15,02

15,06

15,14

15,20

15,26

15,32

15,38

15,44

15,50

310

15,50

15,56

15,62

15,68

15,74

15,80

15,86

15,92

15,96

16,04

16,10

320

16,10

16,16

16,22

16,28

16,34

16,40

16,46

16,52

16,58

16,64

16,70

330

16,70

16,76

16,82

16,88

16,94

17,00

17,07

17,13

17,19

17,24

17,31

340

17,31

17,37

17,43

17,49

17,55

17,61

17,68

17,74

17,80

17,88

17,92

350

17,92

17,98

18,04

18,10

18,16

18,22

18,29

18,35

18,41

18,47

18,53

360

18,53

18,59

18,65

18,71

18,77

18,83

18,89

18,96

19,02

19,08

19,14

370

19,14

19,20

19,26

19,33

19,39

19,45

19,51

19,57

19,64

19,70

19,76

380

19,76

19,82

19,89

19,95

20,01

20,07

20,13

20,19

20,26

20,32

20,38

390

20,38

20,44

20,50

20,57

20,63

20,69

20,75

20,81

20,88

20,94

21,00

400

21,00

21,06

21,12

21,19

21,25

21,31

21,37

21,43

21,50

21,56

21,62

410

21,62

21,68

21,75

21,81

21,87

21,93

22,00

22,06

22,12

22,19

22,25

420

22,25

22,31

22,38

22,44

22,50

22,56

22,63

22,69

22,75

22,82

22,88

430

22,88

22,94

23,01

23,07

23,13

23,19

23,26

23,32

23,38

23,45

23,51

440

23,51

23,57

23,64

23,70

23,77

23,83

23,89

23,96

24,02

24,09

24,15

450

24,15

24,21

24,28

24,34

24,41

24,47

24,53

24,60

24,66

24,73

24,79

460

24,79

24,85

24,92

24,98

25,05

25,11

25,18

25,24

25,31

25,37

25,44

470

25,44

25,50

25,57

25,63

25,70

25,76

25,83

25,89

25,95

26,02

26,09

480

26,09

26,16

26,22

26,29

26,35

26,42

26,49

26,55

26,62

26,68

26,75

490

26,75

26,82

26,88

26,95

27,01

27,08

27,15

27,21

27,28

27,34

27,41

500

27,41

27,48

27,54

27,61

27,68

27,74

27,81

27,88

27,95

28,01

28,08

510

28,08

28,15

28,21

28,28

28,35

28,41

28,48

28,55

28,62

28,68

28,75

520

28,75

28,82

28,89

28,95

29,02

29,09

29,16

29,23

29,29

29,36

29,43

530

29,43

29,50

29,57

29,63

29,70

29,77

29,84

29,91

29,97

30,04

30,11

540

30,11

30,18

30,25

30,32

30,39

30,45

30,52

30,59

30,68

30,73

30,80

550

30,80

30,87

30,94

31,01

31,08

31,14

31,21

31,28

31,35

31,42

31,49

560

31,49

31,56

31,63

31,70

31,77

31,84

31,91

31,98

32,05

32,12

32,19

570

32,19

32,26

32,33

32,40

32,47

32,54

32,61

32,68

32,75

32,82

32,89

580

32,89

32,96

33,03

33,10

33,17

33,24

33,32

33,39

33,46

33,53

33,60

590

33,60

33,67

33,74

33,81

33,88

33,95

34,03

34,10

34,17

34,24

34,31

600

34,31

ЗНАЧЕНИЕ ТЭДС ДЛЯ ТЕРМОПАРЫ ТИПА W3 (W3Re/W25Re) В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ РАБОЧИХ КОНЦОВ ПРИ ТЕМПЕРАТУРЕ СВОБОДНЫХ КОНЦОВ О °C ПО ASTM Е696-07

°C

0 1

2

3

4

5

6

7

8

9

10

Милливольт

0

0,000

0,010

0,019

0,029

0,039

0,048

0,058

0,068

0,078

0,088

0,098

10

0,098

0,108

0,118

0,128

0,138

0,148

0,159

0,169

0,179

0,189

0,200

20

0,200

0,210

0,221

0,231

0,242

0,252

0,263

0,273

0,284

0,295

0,305

30

0,305

0,316

0,327

0,338

0,349

0,360

0,371

0,382

0,393

0,404

0,415

40

0,415

0,426

0,437

0,448

0,460

0,471

0,482

0.494

0,505

0,517

0,528

50

0,528

0,540

0,551

0,563

0,574

0,586

0,598

0.609

0,621

0,633

0,645

60

0,645

0,657

0,668

0,680

0,692

0,704

0,716

0,728

0,741

0,753

0,765

70

0,765

0,777

0,789

0,802

0,814

0,826

0,839

0,851

0,863

0,876

0,888

80

0,888

0,901

0,914

0,926

0,939

0,951

0,964

0,977

0,990

1,002

1,015

90

1,015

1,028

1,041

1,054

1,067

1,080

1,093

1,106

1,119

1,132

1,145

100

1,145

1,158

1,172

1,185

1,198

1,212

1,225

1,238

1,252

1,265

1,278

ПО

1,278

1,292

1,305

1,319

1,333

1,346

1,360

1,374

1,387

1,401

1,415

120

1,415

1,428

1,442

1,456

1,470

1,484

1,498

1,512

1,526

1,540

1,554

130

1,554

1,568

1,582

1,596

1,610

1,624

1,639

1,653

1,667

1,681

1,696

140

1,696

1,710

1,725

1,739

1,753

1,768

1,782

1,797

1,811

1,826

1,841

150

1,841

1,855

1,870

1,884

1,899

1,914

1,929

1,943

1,958

1,973

1,988

160

1,988

2,003

2,018

2,033

2,048

2,063

2,078

2,093

2,108

2,123

2,138

170

2,138

2,153

2,168

2,183

2,199

2,214

2,229

2,244

2,260

2,275

2,290

180

2,290

2,306

2,321

2,337

2,352

2,368

2,383

2,399

2,414

2,430

2,445

190

2,445

2,461

2,477

2,492

2,508

2,524

2,539

2,555

2,571

2,587

2,603

200

2,603

2,618

2,634

2,650

2,666

2,682

2,698

2,714

2,730

2,746

2,762

210

2,762

2,778

2,794

2,810

2,826

2,843

2,859

2,875

2,891

2,907

2,924

220

2,924

2,940

2,956

2,973

2,989

3,005

3,022

3,038

3,055

3,071

3,088

230

3,088

3,104

3,121

3,137

3,154

3,170

3,187

3,203

3,220

3,237

3,253

240

3,253

3,270

3,287

3,303

3,320

3,337

3,354

3,371

3,387

3,404

3,421

250

3,421

3,438

3,455

3,472

3,489

3,506

3,523

3,540

3,557

3,574

3,591

260

3,591

3,608

3,625

3,642

3,659

3,676

3,693

3,711

3,728

3,745

3,762

270

3,762

3.780

3,797

3,814

3,831

3,849

3,866

3,883

3,901

3,918

3,936

280

3,936

3,953

3,970

3,988

4,005

4,023

4,040

4,058

4,075

4,093

4,111

290

4,111

4,128

4,146

4,163

4,181

4,199

4,216

4,234

4,252

4,269

4,287

300

4,287

4,305

4,323

4,340

4,358

4,376

4,394

4,412

4,430

4,447

4,465

310

4,465

4,483

4,501

4,519

4,537

4,555

4,573

4,591

4,609

4,627

4,645

320

4,645

4,663

4,681

4,699

4,717

4,735

4,753

4,772

4,790

4,808

4,826

330

4,826

4,844

4,862

4,881

4,899

4,917

4,935

4,954

4,972

4,990

5,009

340

5,009

5,027

5,045

5,064

5,082

5,100

5,119

5,137

5,156

5,174

5,192

350

5,192

5,211

5,229

5,248

5,266

5,285

5,303

5,322

5,340

5,359

5,378

360

5,378

5,396

5,415

5,433

5,452

5,471

5,489

5,508

5,527

5,545

5,564

°C

0 1

2

3

4

5

6

7

8

9

10

Милливольт

370

5,564

5,583

5,601

5,620

5,639

5,658

5,676

5,695

5,714

5,733

5,752

380

5,752

5,770

5,789

5,808

5,827

5,846

5,865

5,884

5,902

5,921

5,940

390

5,940

5,959

5,978

5,997

6,016

6,035

6,054

6,073

6,092

6,111

6,130

400

6,130

6,149

6,168

6,187

6,206

6,225

6,245

6,264

6,283

6,302

6,321

410

6,321

6,340

6,359

6,378

6,398

6,417

6,436

6,455

6,474

6,494

6,513

420

6,513

6,532

6,551

6,571

6,590

6,609

6,628

6,648

6,667

6,686

6,706

430

6,706

6,725

6,744

6,764

6,783

6,802

6,822

6.841

6,861

6,880

6,899

440

6,899

6,919

6,938

6,958

6,977

6,997

7,016

7,035

7,055

7,074

7,094

450

7,094

7,113

7,133

7,152

7,172

7,191

7,211

7,231

7,250

7,270

7,289

460

7,289

7,309

7,328

7,348

7,368

7,387

7,407

7,427

7,446

7,466

7,485

470

7,485

7,505

7,525

7,544

7,564

7,584

7,604

7,623

7,643

7,663

7,682

480

7,682

7,702

7,722

7,742

7,761

7,781

7,801

7,821

7,840

7,860

7,880

490

7,880

7,900

7,920

7,939

7,959

7,979

7,999

8.019

8,038

8,058

8,078

500

8,078

8,098

8,118

8,138

8,158

8,178

8,197

8,217

8,237

8,257

8,277

510

8,277

8,297

8,317

8,337

8,357

8,377

8,397

8,417

8,437

8,457

8,476

520

8,476

8,496

8,516

8,536

8,556

8,576

8,596

8,616

8,636

8,656

8,676

530

8,676

8.696

8,717

8,737

8,757

8,777

8,797

8.817

8,837

8,857

8,877

540

8,877

8.897

8,917

8,937

8,957

8,977

8,997

9,018

9,038

9,058

9,078

550

9,078

9,098

9,118

9,138

9,158

9,178

9,199

9.219

9,239

9,259

9,279

560

9,279

9,299

9,320

9,340

9,360

9,380

9,400

9,420

9,441

9,461

9,481

570

9,481

9,501

9,521

9,542

9,562

9,582

9,602

9,622

9,643

9,663

9,683

580

9,683

9,703

9,723

9,744

9,764

9,784

9,804

9,825

9,845

9,865

9,885

590

9,885

9,906

9,926

9,946

9,966

9,987

10,007

10,027

10,048

10,068

10,088

600

10,088

10,108

10,129

10,149

10,169

10,190

10,210

10,230

10,250

10,271

10,291

610

10,291

10,311

10,332

10,352

10,372

10,393

10,413

10,433

10,454

10,474

10,494

620

10,494

10,515

10,535

10,555

10,576

10,596

10,616

10,637

10,657

10,677

10,698

630

10,698

10,718

10,738

10,759

10,779

10,799

10,820

10,840

10,860

10,881

10,901

640

10,901

10,921

10,942

10,962

10,983

11,003

11,023

11,044

11,064

11,084

11,105

650

11,105

11,125

11,146

11,166

11,186

11,207

11,227

11,247

11,268

11,288

11,309

660

11,309

11,329

11,349

11,370

11,390

11,410

11,431

11,451

11,472

11,492

11,512

670

11,512

11,533

11,553

11,574

11,594

11,614

11,635

11,655

11,676

11,696

11,716

680

11,716

11,737

11,757

11,778

11,798

11,818

11,839

11,859

11,880

11,900

11,921

690

11,921

11.941

11,961

11,982

12,002

12,023

12,043

12,063

12,084

12,104

12,125

700

12,125

12,145

12,165

12,186

12,206

12,227

12,247

12,268

12,288

12,308

12,329

710

12,329

12,349

12,370

12,390

12,410

12,431

12,451

12,472

12,492

12,513

12,533

720

12,533

12,553

12,574

12,594

12,615

12,635

12,656

12,676

12,696

12,717

12,737

730

12,737

12,758

12,778

12,799

12,819

12,840

12,860

12,880

12,901

12,921

12,942

740

12,942

12,962

12,983

13,003

13,023

13,044

13,064

13,085

13,105

13,126

13,146

750

13,146

13,167

13,187

13,207

13,228

13,248

13,269

13,289

13,310

13,330

13,351

760

13,351

13,371

13,392

13,412

13,433

13,453

13,473

13,494

13,514

13,535

13,555

770

13,555

13,576

13,596

13,617

13,637

13,658

13,678

13,699

13,719

13,740

13,760

780

13,760

13,781

13,801

13,822

13,842

13,863

13,883

13,904

13,924

13,945

13,965

°C

0 1

2

3

4

5

6

7

8

9

10

Милливольт

790

13,965

13,986

14,006

14,027

14,047

14,068

14,088

14,109

14,129

14,150

14,170

800

14,170

14,191

14,211

14,232

14,252

14,273

14.293

14,314

14,334

14,355

14,375

810

14,375

14,395

14,416

14,436

14,457

14,477

14,498

14,518

14,539

14,559

14,580

820

14,580

14,600

14,621

14,641

14,662

14,682

14,703

14,723

14,744

14,764

14,784

830

14,784

14,805

14,825

14,846

14,866

14,887

14,907

14,928

14,948

14,969

14,989

840

14,989

15,009

15,030

15,050

15,071

15,091

15,112

15,132

15,152

15,173

15,193

850

15,193

15,214

15,234

15,255

15,275

15,295

15,316

15,336

15,357

15,377

15,398

860

15,398

15,418

15,438

15,459

15,479

15,500

15,520

15,540

15,561

15,581

15,602

870

15,602

15,622

15,642

15,663

15,683

15,703

15,724

15,744

15,765

15,785

15,805

880

15,805

15,826

15,846

15,866

15,887

15,907

15,928

15,948

15,968

15,989

16,009

890

16,009

16,029

16,050

16,070

16,090

16,111

16,131

16,151

16,172

16,192

16,212

900

16,212

16,233

16,253

16,273

16,294

16,314

16,334

16,354

16,375

16,395

16,415

910

16,415

16,436

16,456

16,476

16,497

16,517

16,537

16,557

16,578

16,598

16,618

920

16,618

16,638

16,659

16,679

16,699

16,720

16,740

16,760

16,780

16,801

16,821

930

16,821

16,841

16,861

16,881

16,902

16,922

16,942

16,962

16,983

17,003

17,023

940

17,023

17,043

17,063

17,084

17,104

17,124

17,144

17,164

17,185

17,205

17,225

950

17,225

17,245

17,265

17,285

17,306

17,326

17,346

17,366

17,386

17,406

17,427

960

17,427

17,447

17,467

17,487

17,507

17,527

17,547

17,568

17,588

17,608

17,628

970

17,628

17,648

17,668

17,688

17,708

17,728

17,748

17,769

17,789

17,809

17,829

980

17,829

17,849

17,869

17,889

17,909

17,929

17,949

17,969

17,989

18,009

18,029

990

18,029

18,049

18,069

18,090

18,110

18,130

18,150

18,170

18,190

18,210

18,230

1000

18,230

18,250

18,270

18,290

18,310

18,330

18,350

18,370

18,390

18,410

18,430

1010

18,430

18,450

18,469

18,489

18,509

18,529

18,549

18,569

18,589

18,609

18,629

1020

18,629

18,649

18,669

18,689

18,709

18,729

18,749

18,768

18,788

18,808

18,828

1030

18,828

18,848

18,868

18,888

18,908

18,928

18,947

18,967

18,987

19,007

19,027

1040

19,027

19,047

19,067

19,086

19,106

19,126

19,146

19,166

19,186

19,205

19,225

1050

19,225

19,245

19,265

19,285

19,304

19,324

19,344

19,364

19,384

19,403

19,423

1060

19,423

19,443

19,463

19,482

19,502

19,522

19,542

19,561

19,581

19,601

19,621

1070

19,621

19,640

19,660

19,680

19,700

19,719

19,739

19,759

19,778

19,798

19,818

1080

19,818

19,837

19,857

19,877

19,896

19,916

19,936

19,955

19,975

19,995

20,014

1090

20,014

20,034

20,054

20,073

20,093

20,113

20,132

20,152

20,171

20,191

20,211

1100

20,211

20,230

20,250

20,269

20,289

20,309

20,328

20,348

20,367

20,387

20,406

1110

20,406

20,426

20,446

20,465

20,485

20,504

20,524

20,543

20,563

20,582

20,602

1120

20,602

20,621

20,641

20,660

20,680

20,699

20,719

20,738

20,758

20,777

20,797

ИЗО

20,797

20,816

20,836

20,855

20,875

20,894

20,914

20,933

20,952

20,972

20,991

1140

20,991

21,011

21,030

21,050

21,069

21,088

21,108

21,127

21,147

21,166

21,185

1150

21,185

21,205

21,224

21,243

21,263

21,282

21,301

21,321

21,340

21,360

21,379

1160

21,379

21,398

21,418

21,437

21,456

21,475

21,495

21,514

21,533

21,553

21,572

1170

21,572

21,591

21,611

21,630

21,649

21,668

21,688

21,707

21,726

21,745

21,765

1180

21,765

21,784

21,803

21,822

21,842

21,861

21,880

21,899

21,918

21,938

21,957

1190

21,957

21,976

21,995

22,014

22,034

22,053

22,072

22,091

22,110

22,129

22,149

°C

0 1

2

3

4

5

6

7

8

9

10

Милливольт

1200

22,149

22,168

22,187

22,206

22,225

22,244

22,263

22,283

22,302

22,321

22,340

1210

22,340

22,359

22,378

22,397

22,416

22,435

22,454

22,473

22,493

22,512

22,531

1220

22,531

22,550

22,569

22,588

22,607

22,626

22,645

22,664

22,683

22,702

22,721

1230

22,721

22,740

22,759

22,778

22,797

22,816

22,835

22,854

22,873

22,892

22,911

1240

22,911

22,930

22,949

22,968

22,987

23,006

23,024

23,043

23,062

23,081

23,100

1250

23,100

23,119

23,138

23,157

23,176

23,195

23,214

23,232

23,251

23,270

23,289

1260

23,289

23,308

23,327

23,346

23,364

23,383

23,402

23,421

23,440

23,459

23,477

1270

23,477

23,496

23,515

23,534

23,553

23,571

23,590

23,609

23,628

23,647

23,665

1280

23,665

23,684

23,703

23,722

23,740

23,759

23,778

23,797

23,815

23,834

23,853

1290

23,853

23,871

23,890

23,909

23,928

23,946

23,965

23,984

24,002

24,021

24,040

1300

24,040

24,058

24,077

24,096

24,114

24,133

24,152

24,170

24,189

24,208

24,226

1310

24,226

24,245

24,263

24,282

24,301

24,319

24,338

24,356

24,375

24,394

24,412

1320

24,412

24,431

24,449

24,468

24,486

24,505

24,523

24,542

24,561

24,579

24,598

1330

24,598

24,616

24,635

24,653

24,672

24,690

24,709

24,727

24,746

24,764

24,783

1340

24,783

24,801

24,820

24,838

24,856

24,875

24,893

24,912

24,930

24,949

24,967

1350

24,967

24,985

25,004

25,022

25,041

25,059

25,078

25,096

25,114

25,133

25,151

1360

25,151

25,169

25,188

25,206

25,224

25,243

25,261

25,280

25,298

25,316

25,335

1370

25,335

25,353

25,371

25,389

25,408

25,426

25,444

25,463

25,481

25,499

25,517

1380

25,517

25,536

25,554

25,572

25,591

25,609

25,627

25,645

25,664

25,682

25,700

1390

25,700

25,718

25,736

25,755

25,773

25,791

25,809

25,827

25.846

25,864

25,882

1400

25,882

25,900

25,918

25,936

25,955

25,973

25,991

26,009

26,027

26,045

26,063

1410

26,063

26,082

26,100

26,118

26,136

26,154

26,172

26,190

26,208

26,226

26,244

1420

26,244

26,262

26,281

26,299

26,317

26,335

26,353

26,371

26,389

26,407

26,425

1430

26,425

26,443

26,461

26,479

26,497

26,515

26,533

26,551

26,569

26,587

26,605

1440

26,605

26,623

26,641

26,659

26,677

26,695

26,712

26,730

26,748

26,766

26,784

1450

26,784

26,802

26,820

26,838

26,856

26,874

26,892

26,909

26,927

26,945

26,963

1460

26,963

26,981

26,999

27,017

27,035

27,052

27,070

27,088

27,106

27,124

27,141

1470

27,141

27,159

27,177

27,195

27,213

27,230

27,248

27,266

27,284

27,302

27,319

1480

27,319

27,337

27,355

27,373

27,390

27,408

27,426

27,444

27,461

27,479

27,497

1490

27,497

27,514

27,532

27,550

27,567

27,585

27,603

27,621

27,638

27,656

27,673

1500

27 673

27 691

27 709

27 726

27744

27,762

27,779

27,797

27,815

27,832

27,850

1510

27,850

27,867

27,885

27,903

27,920

27,938

27,955

27,973

27,990

28,008

28,026

1520

28,026

28,043

28,061

28,078

28,096

28,113

28,131

28,148

28,166

28,183

28,201

1530

28,201

28,218

28,236

28,253

28,271

28,288

28,306

28,323

28,341

28,358

28,375

1540

28,375

28,393

28,410

28,428

28,445

28,463

28,480

28,497

28,515

28,532

28,550

1550

28,550

28,567

28,584

28,602

28,619

28,636

28,654

28,671

28,688

28,706

28,723

1560

28,723

28,740

28,758

28,775

28,792

28,810

28,827

28,844

28,862

28,879

28,896

1570

28,896

28,913

28,931

28,948

28,965

28,982

29,000

29,017

29,034

29,051

29,069

1580

29,069

29,086

29,103

29,120

29,137

29,155

29,172

29,189

29,206

29,223

29,241

1590

29,241

29,258

29,275

29,292

29,309

29,326

29,343

29,361

29,378

29,395

29,412

1600

29,412

29,429

29,446

29,463

29,480

29,497

29,514

29,532

29,549

29,566

29,583

°C

0 1

2

3

4

5

6

7

8

9

10

Милливольт

1610

29,583

29,600

29,617

29,634

29,651

29,668

29,685

29,702

29,719

29,736

29,753

1620

29,753

29,770

29,787

29,804

29,821

29,838

29,855

29,872

29,889

29,906

29,923

1630

29,923

29,939

29,956

29,973

29,990

30,007

30,024

30,041

30,058

30,075

30,092

1640

30,092

30,108

30,125

30,142

30,159

30,176

30,193

30,210

30,226

30,243

30,260

1650

30,260

30,277

30,294

30,311

30,327

30,344

30,361

30,378

30,394

30,411

30,428

1660

30,428

30,445

30,461

30,478

30,495

30,512

30,528

30,545

30,562

30,579

30,595

1670

30,595

30.612

30,629

30,645

30,662

30,679

30,695

30,712

30,729

30,745

30,762

1680

30,762

30,779

30,795

30,812

30,828

30,845

30,862

30,878

30,895

30,911

30,928

1690

30,928

30,944

30,961

30,978

30,994

31,011

31,027

31,044

31,060

31,077

31,093

1700

31,093

31,110

31,126

31,143

31,159

31,176

31,192

31,209

31,225

31,242

31,258

1710

31,258

31,275

31,291

31,307

31,324

31,340

31,357

31,373

31,389

31,406

31,422

1720

31,422

31,439

31,455

31,471

31,488

31,504

31,520

31,537

31,553

31,569

31,586

1730

31,586

31,602

31,618

31,635

31,651

31,667

31,684

31,700

31,716

31,732

31,749

1740

31,749

31,765

31,781

31,797

31,814

31,830

31,846

31,862

31,878

31,895

31,911

1750

31,911

31,927

31,943

31,959

31,976

31,992

32,008

32,024

32,040

32,056

32,072

1760

32,072

32,088

32,105

32,121

32,137

32,153

32,169

32,185

32,201

32,217

32,233

1770

32,233

32,249

32,265

32,281

32,297

32,313

32,329

32,345

32,361

32,377

32,393

1780

32,393

32,409

32,425

32,441

32,457

32,473

32,489

32,505

32,521

32,537

32,553

1790

32,553

32,569

32,585

32,600

32,616

32,632

32,648

32,664

32,680

32,696

32,712

1800

32,712

32,727

32,743

32,759

32,775

32,791

32,806

32,822

32,838

32,854

32,870

1810

32,870

32,885

32,901

32,917

32,933

32,948

32,964

32,980

32,995

33,011

33,027

1820

33,027

33,042

33,058

33,074

33,090

33,105

33,121

33,136

33,152

33,168

33,183

1830

33,183

33,199

33,215

33,230

33,246

33,261

33,277

33,292

33,308

33,324

33,339

1840

33,339

33,355

33,370

33,386

33,401

33,417

33,432

33,448

33,463

33,479

33,494

1850

33,494

33,510

33,525

33,540

33,556

33,571

33,587

33,602

33,618

33,633

33,648

1860

33,648

33,664

33,679

33,694

33,710

33,725

33,741

33,756

33,771

33,786

33,802

1870

33,802

33,817

33,832

33,848

33,863

33,878

33,893

33,909

33,924

33,939

33,954

1880

33,954

33,970

33,985

34,000

34,015

34,030

34,046

34,061

34,076

34,091

34,106

1890

34,106

34,121

34,136

34,152

34,167

34,182

34,197

34,212

34,227

34,242

34,257

1900

34,257

34,272

34,287

34,302

34,317

34,332

34,347

34,362

34,377

34,392

34,407

1910

34,407

34,422

34,437

34,452

34,467

34,482

34,497

34,512

34,527

34,542

34,556

1920

34,556

34,571

34,586

34,601

34,616

34,631

34,646

34,660

34,675

34,690

34,705

1930

34,705

34,720

34,734

34,749

34,764

34,779

34,793

34,808

34,823

34,838

34,852

1940

34,852

34,867

34,882

34,896

34,911

34,926

34,940

34,955

34,970

34,984

34,999

1950

34,999

35,013

35,028

35,043

35,057

35,072

35,086

35,101

35,115

35,130

35,144

1960

35,144

35,159

35,173

35,188

35,202

35,217

35,231

35,246

35,260

35,275

35,289

1970

35,289

35,303

35,318

35,332

35,347

35,361

35,375

35,390

35,404

35,418

35,433

1980

35,433

35,447

35,461

35,476

35,490

35,504

35,518

35,533

35,547

35,561

35,575

1990

35,575

35,590

35,604

35,618

35,632

35,646

35,660

35,675

35,689

35,703

35,717

2000

35,717

35,731

35,745

35,759

35,773

35,787

35,801

35,816

35.830

35,844

35,858

2010

35,858

35,872

35,886

35,900

35,914

35,927

35,941

35,955

35,969

35,983

35,997

2020

35,997

36,011

36,025

36,039

36,053

36,067

36,080

36.094

36,108

36,122

36,136

°C

0 1

2

3

4

5

6

7

8

9

10

Милливольт

2030

36,136

36,149

36,163

36,177

36,191

36,204

36,218

36,232

36,246

36,259

36,273

2040

36,273

36,287

36,300

36,314

36,328

36,341

36,355

36,368

36,382

36,396

36,409

2050

36,409

36,423

36,436

36,450

36,463

36,477

36,490

36,504

36,517

36,531

36,544

2060

36,544

36,558

36,571

36,585

36,598

36,611

36,625

36,638

36,652

36,665

36,678

2070

36,678

36,692

36,705

36,718

36,731

36,745

36,758

36,771

36,784

36,798

36,811

2080

36,811

36,824

36,837

36,850

36,864

36,877

36,890

36,903

36,916

36,929

36,942

2090

36,942

36,955

36,969

36,982

36,995

37,008

37,021

37,034

37,047

37,060

37,073

2100

37,073

37,086

37,099

37,111

37,124

37,137

37,150

37,163

37,176

37,189

37,202

2110

37,202

37,214

37,227

37,240

37,253

37,266

37,278

37,291

37,304

37,317

37,329

2120

37,329

37,342

37,355

37,367

37,380

37,393

37,405

37,418

37,430

37,443

37,456

2130

37,456

37,468

37,481

37,493

37,506

37,518

37,531

37,543

37,556

37,568

37,580

2140

37,580

37,593

37,605

37,618

37,630

37,642

37,655

37,667

37,679

37,692

37,704

2150

37,704

37,716

37,729

37,741

37,753

37,765

37,777

37,790

37,802

37,814

37,826

2160

37,826

37,838

37,850

37,862

37,875

37,887

37,899

37,911

37,923

37,935

37,947

2170

37,947

37,959

37,971

37,983

37,995

38,006

38,018

38,030

38,042

38,054

38,066

2180

38,066

38,078

38,089

38,101

38,113

38,125

38,137

38,148

38,160

38,172

38,183

2190

38,183

38,195

38,207

38,218

38,230

38,242

38,253

38,265

38,276

38,288

38,299

2200

38,299

38,311

38,323

38,334

38,345

38,357

38,368

38,380

38,391

38,403

38,414

2210

38,414

38,425

38,437

38,448

38,459

38,471

38,482

38,493

38,504

38,515

38,527

2220

38,527

38,538

38,549

38,560

38,571

38,582

38,594

38,605

38,616

38,627

38,638

2230

38,638

38,649

38,660

38,671

38,682

38,693

38,704

38,715

38,725

38,736

38,747

2240

38,747

38,758

38,769

38,780

38,790

38,801

38,812

38,823

38,833

38,844

38,855

2250

38,855

38,865

38,876

38,887

38,897

38,908

38,918

38,929

38,940

38,950

38,961

2260

38,961

38,971

38,982

38,992

39,002

39,013

39,023

39,034

39,044

39,054

39,065

2270

39,065

39,075

39,085

39,095

39,106

39,116

39,126

39,136

39,146

39,157

39,167

2280

39,167

39,177

39,187

39,197

39,207

39,217

39,227

39,237

39,247

39,257

39,267

2290

39,267

39,277

39,287

39,296

39,306

39,316

39,326

39,336

39,345

39,355

39,365

2300

39,365

ЗНАЧЕНИЕ ТЭДС ДЛЯ ТЕРМОПАРЫ ТИПА W5 (W5Re/W26Re) В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ РАБОЧИХ КОНЦОВ ПРИ ТЕМПЕРАТУРЕ СВОБОДНЫХ КОНЦОВ О °C ПО ASTM Е696-07

°C

0 1

2

3

4

5

6

7

8

9

10

Милливольт

0

0,000

0,013

0,027

0,040

0,054

0,067

0,081

0,094

0,108

0,121

0,135

10

0,135

0,149

0,162

0,176

0,190

0,204

0,217

0,231

0,245

0,259

0,273

20

0,273

0,286

0,300

0,314

0,328

0,342

0,356

0,370

0,384

0,398

0,412

30

0,412

0,426

0,441

0,455

0,469

0,483

0,497

0,512

0,526

0,540

0,554

40

0,554

0,569

0,583

0,598

0,612

0,626

0,641

0,655

0,670

0,684

0,699

50

0,699

0,713

0,728

0,742

0,757

0,772

0,786

0,801

0,816

0,830

0,845

60

0,845

0,860

0,875

0,889

0,904

0,919

0,934

0,949

0,964

0,979

0,994

70

0,994

1,009

1,024

1,039

1,054

1,069

1,084

1,099

1,114

1,129

1,144

80

1,144

1,159

1,175

1,190

1,205

1,220

1,235

1,251

1,266

1,281

1,297

90

1,297

1,312

1,327

1,343

1,358

1,374

1,389

1,405

1,420

1,436

1,451

100

1,451

1,467

1,482

1,498

1,513

1,529

1,545

1,560

1,576

1,592

1,607

ПО

1,607

1,623

1,639

1,655

1,670

1,686

1,702

1,718

1,734

1,750

1,766

120

1,766

1,781

1,797

1,813

1,829

1,845

1,861

1,877

1,893

1,909

1,925

130

1,925

1,942

1,958

1,974

1,990

2,006

2,022

2,038

2,055

2,071

2,087

140

2,087

2,103

2,120

2,136

2,152

2,168

2,185

2,201

2,217

2,234

2,250

150

2,250

2,267

2,283

2,300

2,316

2,332

2,349

2,365

2,382

2,398

2,415

160

2,415

2,432

2,448

2,465

2,481

2,498

2,515

2,531

2,548

2,565

2,581

170

2,581

2,598

2,615

2,632

2,648

2,665

2,682

2,699

2,716

2,732

2,749

180

2,749

2,766

2,783

2,800

2,817

2,843

2,851

2,868

2,885

2,902

2,919

190

2,919

2,936

2,953

2,970

2,987

3,004

3,021

3,038

3,055

3,072

3,089

200

3,089

3,106

3,124

3,141

3,158

3,175

3,192

3,210

3,227

3,244

3,261

210

3,261

3,279

3,296

3,313

3,331

3,348

3,365

3,383

3,400

3,417

3,435

220

3,435

3,452

3,470

3,487

3,505

3,522

3,539

3,557

3,574

3,592

3,609

230

3,609

3,627

3,645

3,662

3,680

3,697

3,715

3,732

3,750

3,768

3,785

240

3,785

3,803

3,821

3,838

3,856

3,874

3,891

3,909

3,927

3,945

3,962

250

3,962

3,980

3,998

4,016

4,034

4,051

4,069

4,087

4,105

4,123

4,141

260

4,141

4,158

4,176

4,194

4,212

4,230

4,248

4,266

4,284

4,302

4,320

270

4,320

4,338

4,356

4,374

4,392

4,410

4,428

4,446

4,464

4,482

4,500

280

4,500

4,518

4,536

4,554

4,573

4,591

4,609

4,627

4,645

4,663

4,682

290

4,682

4,700

4,718

4,736

4,754

4,773

4,791

4,809

4,827

4,846

4,864

300

4,864

4,882

4,900

4,919

4,937

4,955

4,974

4,992

5,010

5,029

5,047

310

5,047

5,065

5,084

5,102

5,121

5,139

5,157

5,176

5,194

5,213

5,231

320

5,231

5,250

5,268

5,287

5,305

5,323

5,342

5,361

3,379

5,398

5,416

330

5,416

5,435

5,453

5,472

5,490

5,509

5,527

5,546

5,565

5,583

5,602

340

5,602

5,620

5,639

5,658

5,676

5,695

5,714

5,732

5,751

5,770

5,788

350

5,788

5,807

5,826

5,844

5,863

5,882

5,901

5,919

5,938

5,957

5,976

360

5,976

5,994

6,013

6,032

6,051

6,070

6,088

6,107

6,126

6,145

6,164

°C

0 1

2

3

4

5

6

7

8

9

10

Милливольт

370

6,164

6,182

6,201

6,220

6,239

6,258

6,277

6,296

6,314

6,333

6,352

380

6,352

6,371

6,390

6,409

6,428

6,447

6,466

6,485

6,504

6,523

6,541

390

6,541

6,560

6,579

6,598

6,617

6,636

6,655

6,674

6,693

6,712

6,731

400

6,731

6,750

6,769

6,788

6,807

6,826

6,845

6,865

6,884

6,903

6,922

410

6,922

6,941

6,960

6,979

6,998

7,017

7,036

7,055

7,074

7,094

7,113

420

7,113

7,132

7,151

7,170

7,189

7,208

7,227

7,247

7,266

7,285

7,304

430

7,304

7,323

7,342

7,362

7,381

7,400

7,419

7,438

7,458

7,477

7,496

440

7,496

7,515

7,534

7,554

7,573

7,592

7,611

7,631

7,650

7,669

7,688

450

7,688

7,708

7,727

7,746

7,765

7,785

7,804

7,823

7,842

7,862

7,881

460

7,881

7,900

7,920

7,939

7,958

7,978

7,997

8,016

8,036

8,055

8,074

470

8,074

8,094

8,113

8,132

8,152

8,171

8,190

8,210

8,229

8,248

8,268

480

8,268

8,287

8,306

8,326

8,345

8,364

8,384

8,403

8,423

8,442

8,461

490

8,461

8,481

8,500

8,520

8,539

8,558

8,578

8,597

8,617

8,636

8,655

500

8,655

8,675

8,694

8,714

8,733

8,753

8,772

8,791

8,811

8,830

8,850

510

8,850

8,869

8,889

8,908

8,928

8,947

8,966

8,986

9,005

9,025

9,044

520

9,044

9,064

9,083

9,103

9,122

9,142

9,161

9,181

9,200

9,220

9,239

530

9,239

9,259

9,278

9,298

9,317

9,337

9,356

9,376

9,395

9,415

9,434

540

9,434

9,454

9,473

9,493

9,512

9,532

9,551

9,571

9,590

9,610

9,629

550

9,629

9,649

9,668

9,688

9,707

9,727

9,746

9,766

9,785

9,805

9,824

560

9,824

9,844

9,863

9,883

9,902

9,922

9,942

9,961

9,981

10,000

10,020

570

10,020

10,039

10,059

10,078

10,098

10,117

10,137

10,156

10,176

10,196

10,215

580

10,215

10,235

10,254

10,274

10,293

10,313

10,332

10,352

10,371

10,391

10,411

590

10,411

10,430

10,450

10,469

10,489

10,508

10,528

10,547

10,567

10,587

10,606

600

10,606

10,626

10,645

10,665

10,684

10,704

10,723

10,743

10,763

10,782

10,802

610

10,802

10,821

10,841

10,860

10,880

10,899

10,919

10,939

10,958

10,978

10,997

620

10,997

11,017

11,036

11,056

11,075

11,095

11,114

11,134

11,154

11,173

11,193

630

11,193

11,212

11,232

11,251

11,271

11,290

11,310

11,330

11,349

11,369

11,388

640

11,388

11,408

11,427

11,447

11,466

11,486

11,505

11,525

11,544

11,564

11,584

650

11,584

11,603

11,623

11,642

11,662

11,681

11,701

11,720

11,740

11,759

11,779

660

11,779

11,798

11,818

11,837

11,857

11,876

11,896

11,915

11,935

11,955

11,974

670

11,974

11,994

12,013

12,033

12,052

12,072

12,091

12,111

12,130

12,150

12,169

680

12,169

12,189

12,208

12,228

12,247

12,267

12,286

12,306

12,325

12,345

13,364

690

13,364

12,384

12,403

12,422

12,442

12,461

12,481

12,500

12,520

12,539

12,559

700

12,559

12,578

12,598

12,617

12,637

12,656

12,676

12,695

12,715

12,734

12,753

710

12,753

12,773

12,792

12,812

12,831

12,851

12,870

12,890

12,909

12,928

12,948

720

12,948

12,967

12,987

13,006

13,026

13,045

13,064

13,084

13,103

13,123

13,142

730

13,142

13,161

13,181

13,200

13,220

13,239

13,258

13,278

13,297

13,317

13,336

740

13,336

13,355

13,375

13,394

13,413

13,433

13,452

13,472

13,491

13,510

13,530

750

13,530

13,549

13,568

13,588

13,607

13,626

13,646

13,665

13,685

13,704

13,723

760

13,723

13,743

13,762

13,781

13,800

13,820

13,839

13,858

13,878

13,897

13,916

770

13,916

13,936

13,955

13,974

13,994

14,013

14,032

14,051

14,071

14,090

14,109

780

14,109

14,129

14,148

14,167

14,186

14,206

14,225

14,244

14,263

14,283

14,302

°C

0 1

2

3

4

5

6

7

8

9

10

Милливольт

790

14,302

14,321

14,340

14,360

14,379

14,398

14,417

14,437

14,456

14,475

14,494

800

14,494

14,513

14,533

14,552

14,571

14,590

14,609

14,629

14,648

14,667

14,686

810

14,686

14,705

14,725

14,744

14,763

14,782

14,801

14,820

14,840

14,859

14,878

820

14,878

14,897

14,916

14,953

14,954

14,974

14,993

15,012

15,031

15,050

15,069

830

15,069

15,088

15,107

15,126

15,146

15,165

15,184

15,203

15,222

15,241

15,260

840

15,260

15,279

15,298

15,317

15,336

15,355

15,374

15,393

15,413

15,432

15,451

850

15,451

15,470

15,489

15,508

15,527

15,546

16,565

15,584

15,603

15,622

15,641

860

15,641

15,660

15,679

15,698

15,717

15,736

15,755

15,774

15,793

15,812

15,831

870

15,831

15,849

15,868

15,887

15,906

15,925

15,944

15,963

15,982

16,001

16,020

880

16,020

16,039

16,058

16,077

16,096

16,114

16,133

16,152

16,171

16,190

16,209

890

16,209

16,228

16,247

16,265

16,284

16,303

16,322

16,341

16,360

16,379

16,397

900

16,397

16,416

16,435

16,454

16,473

16,491

16,510

16,529

16,548

16,567

16,585

910

16,585

16,604

16,623

16,642

16,661

16,679

16,698

16,717

16,736

16,754

16,773

920

16,773

16,792

16,811

16,829

16,848

16,867

16,886

16,904

16,923

16,942

16,960

930

16,960

16,979

16,998

17,016

17,035

17,054

17,072

17,091

17,110

17,128

17,147

940

17,147

17,166

17,184

17,203

17,222

17,240

17,259

17,278

17,296

17,315

17,333

950

17,333

17,352

17,371

17,389

17,408

17,426

17,445

17,463

17,482

17,501

17,519

960

17,519

17,538

17,556

17,575

17,593

17,612

17,630

17,649

17,667

17,686

17,704

970

17,704

17,723

17,741

17,760

17,778

17,797

17,815

17,834

17,852

17,871

17,889

980

17,889

17,908

17,926

17,945

17,963

17,981

18,000

18,018

18,037

18,055

18,074

990

18,074

18,092

18,110

18,129

18,147

18,166

18,184

18,202

18,221

18,239

18,257

1000

18,257

18,276

18,294

18,312

18,331

18,349

18,367

18,386

18,404

18,422

18,441

1010

18,441

18,459

18,477

18,496

18,514

18,532

18,550

18,569

18,587

18,605

18,623

1020

18,623

18,642

18,660

18,678

18,696

18,715

18,733

18,751

18,769

18,788

18,806

1030

18,806

18,824

18,842

18,860

18,878

18,897

18,915

18,933

18,951

18,969

18,987

1040

18,987

19,006

19,024

19,042

19,060

19,078

19,096

19,114

19,132

19,151

19,169

1050

19,169

19,187

19,205

19,223

19,241

19,259

19,277

19,295

19,313

19,331

19,349

1060

19,349

19,367

19,385

19,403

19,421

19,439

19,457

19,475

19,493

19,511

19,529

1070

19,529

19,547

19,565

19,583

19,601

19,619

19,637

19,655

19,673

19,691

19,709

1080

19,709

19,727

19,745

19,763

19,781

19,799

19,816

19,834

19,852

19,870

19,888

1090

19,888

19,906

19,924

19,942

19,959

19,977

19,995

20,013

20,031

20,049

20,066

1100

20,066

20,084

20,102

20,120

20,138

20,155

20,173

20,191

20,209

20,227

20,244

1110

20,244

20,262

20,280

20,298

20,315

20,333

20,351

20,369

20,386

20,404

20,422

1120

20,422

20,439

20,457

20,475

20,492

20,510

20,528

20,546

20,563

20,581

20,598

ИЗО

20,598

20,616

20,634

20,651

20,669

20,687

20,704

20,722

20,739

20,757

20,775

1140

20,775

20,792

20,810

20,827

20,845

20,863

20,880

20,898

20,915

20,933

20,950

1150

20,950

20,968

20,985

21,003

21,020

21,038

21,055

21,073

21,090

21,108

21,125

1160

21,125

21,143

21,160

21,178

21,195

21,213

21,230

21,248

21,265

21,282

21,300

1170

21,300

21,317

21,335

21,352

21,369

21,387

21,404

21,422

21,439

21,456

21,474

1180

21,474

21,491

21,508

21,526

21,543

21,560

21,578

21,595

21,612

21,630

21,647

1190

21,647

21,664

21,682

21,699

21,716

21,733

21,751

21,768

21,785

21,802

21,820

1200

21,820

21,837

21,854

21,871

21,889

21,906

21,923

21,940

21,957

21,975

21,992

°C

0 1

2

3

4

5

6

7

8

9

10

Милливольт

1210

21,992

22,009

22,026

22,043

22,061

22,078

22,095

22,112

22,129

22,146

22,163

1220

22,163

22,180

22,198

22,215

22,232

22,249

22,266

22,283

22,300

22,317

22,334

1230

22,334

22,351

22,368

22,385

22,403

22,420

22,437

2,454

22,471

22,488

22,505

1240

22,505

22,522

22,539

22,556

22,573

22,590

22,607

22,624

22,641

22,657

22,674

1250

22,674

22,691

22,708

22,725

22,742

22,759

22,776

22,793

22.810

22,827

22,844

1260

22,844

22,860

22,877

22,894

22,911

22,928

22,945

22,962

22,978

22,995

23,012

1270

23,012

23,029

23,046

23,063

23,079

23,096

23,113

23,130

23,147

23,163

23,180

1280

23,180

23,197

23,214

23,230

23,247

23,264

23,281

23,297

23,314

23,331

23,347

1290

23,347

23,364

23,381

23,398

23,414

23,431

23,448

23,464

23,481

23,498

23,514

1300

23,514

23,531

23,548

23,564

23,581

23,597

23,614

23,631

23,647

23,664

23,680

1310

23,680

23,697

23,714

23,730

23,747

23,763

23,780

23,796

23,813

23,829

23,846

1320

23,846

23,862

23,879

23,895

23,912

23,928

23,945

23,961

23,978

23,994

24,011

1330

24,011

24,027

24,044

24,060

24,077

24,093

24,110

24,126

24,142

24,159

24,175

1340

24,175

24,192

24,208

24,224

24,241

24,257

24,274

24,290

24,306

24,323

24,339

1350

24,339

24,355

24,372

24,388

24,404

24,421

24,437

24,453

24,470

24,486

24,502

1360

24,502

24,518

24,535

24,551

24,567

24,583

24,600

24,616

24,632

24,648

24,665

1370

24,665

24,681

24,697

24,713

24,730

24,746

24,762

24,778

24,794

24,810

24,827

1380

24,827

24,843

24,859

24,875

24,891

24,907

24,923

24,940

24,956

24,972

24,988

1390

24,988

25,004

25,020

25,036

25,052

25,068

25,084

25,100

25,117

25,133

25,149

1400

25,149

25,165

25,181

25,197

25,213

25,229

25,245

25,261

25,277

25,293

25,309

1410

25,309

25,325

25,341

25,357

25,373

25,389

25,405

25,420

25,436

25,452

25,468

1420

25,468

25,484

25,500

25,516

25,532

25,548

25,564

25,580

25,595

25,611

25,627

1430

25,627

25,643

25,659

25,675

25,691

25,706

25,722

25,738

25,754

25,770

25,785

1440

25,785

25,801

25,817

25,833

25,849

25,864

25,880

25,896

25,912

25,927

25,943

1450

25,943

25,959

25,975

25,990

26,006

26,022

26,038

26,053

26,069

26,085

26,100

1460

26,100

26,116

26,132

26,147

26,163

26,179

26,194

26,210

26,226

26,241

26,257

1470

26,257

26,272

26,288

26,304

26,319

26,335

26,350

26,366

26,382

26,397

26,413

1480

26,413

26,428

26,444

26,459

26,475

26,490

26,506

26,521

26,537

26,552

26,568

1490

26,568

26,583

26,599

26,614

26,630

26,645

26,661

26,676

26,692

26,707

26,723

1500

26,723

26,738

26,753

26,769

26,784

26,800

26,815

26,830

26,846

26,861

26,877

1510

26,877

26,892

26,907

26,923

26,938

26,953

26,969

26,984

26,999

27,15

27,030

1520

27,030

27,045

27,061

27,076

27,091

27,107

27,122

27,137

27,152

27,168

27,183

1530

27,183

27,198

27,213

27,229

27,244

27,259

27,274

27,290

27,305

27,320

27,335

1540

27,335

27,350

27,366

27,381

27,396

27,411

27,426

27,441

27,457

27,472

27,487

1550

27,487

27,502

27,517

27,532

27,547

27,562

27,578

27,593

27,608

27,623

27,638

1560

27,638

27,653

27,668

27,683

27,698

27,713

27,728

27,743

27,758

27,773

27,788

1570

27,788

27,803

27,818

27,833

27,848

27,863

27,878

27,893

27,908

27,923

27,938

1580

27,938

27,953

27,968

27,983

27,998

28,013

28,028

28,043

28,058

28,072

28,087

1590

28,087

28,102

28,117

28,132

28,147

28,162

28,177

28,191

28,206

28,221

28,236

1600

28,236

28,251

28,266

28,280

28,295

28,310

28,325

28,340

28,354

28,369

28,384

1610

28,384

28,399

28,413

28,428

28,443

28,458

28,472

28,487

28,502

28,517

28,531

1620

28,531

28,546

28,561

28,575

28,590

28,605

28,619

28,634

28,649

28,663

28,678

°C

0

1

2

3

4

5

6

7

8

9

10

Милливольт

1630

28,678

28,693

28,707

28,722

28,737

28,751

28,766

28,780

28,795

28,810

28,824

1640

28,824

28,839

28,853

28,868

28,883

28,897

28,912

28,926

28.941

28,955

28,970

1650

28,970

28,984

28,999

29,013

29,028

29,042

29,057

29,071

29,086

29,100

29,115

1660

29,115

29,129

29,144

29,158

29,173

29,187

29,201

29,216

29,230

29,245

29,259

1670

29,259

29,274

29,288

29,302

29,317

29,331

29,345

29,360

29,374

29,388

29,403

1680

29,403

29,417

29,431

29,446

29,460

29,474

29,489

29,503

29,517

29,532

29,546

1690

29,546

29,560

29,574

29,589

29,603

29,617

29,631

29,646

29,660

29,674

29,688

1700

29,688

29,703

29,717

29,731

29,745

29,759

29,774

29,788

29,802

29,816

29,830

1710

29,830

29,844

29,859

29,873

29,887

29,901

29,915

29,929

29,943

29,957

29,971

1720

29,971

29,986

30,000

30,014

30,028

30,042

30,056

30,070

30,084

30,098

30,112

1730

30,112

30,126

30,140

30,154

30,168

30,182

30,196

30,210

30,224

30,238

30,252

1740

30,252

30,266

30,280

30,294

30,308

30,322

30,336

30,350

30,364

30,378

30,391

1750

30,391

30,405

30,419

30,433

30,447

30,461

30,475

30,489

30,502

30,516

30,530

1760

30,530

30,544

30,558

30,572

30,585

30,599

30,613

30,627

30,641

30,654

30,668

1770

30,668

30,682

30,696

30,710

30,723

30,737

30,751

30,765

30,778

30,792

30,806

1780

30,806

30,819

30,833

30,847

30,861

30,874

30,888

30,902

30,915

30,929

30,943

1790

30,943

30,956

30,970

30,983

30,997

31,011

31,024

31,038

31,052

31,065

31,079

1800

31,079

31,092

31,106

31,119

31,133

31,147

31,160

31,174

31,187

31,201

31,214

1810

31,214

31,228

31,241

31,255

31,268

31,282

31,295

31,309

31,322

31,336

31,349

1820

31,349

31,363

31,376

31,389

31,403

31,416

31,430

31,443

31,457

31,470

31,483

1830

31,483

31,497

31,510

31,524

31,537

31,550

31,564

31,577

31,590

31,604

31,617

1840

31,617

31,630

31,644

31,657

31,670

31,683

31,697

31,710

31,723

31,737

31,750

1850

31,750

31,763

31,776

31,790

31,803

31,816

31,829

31,842

31,856

31,869

31,882

1860

31,882

31,895

31,908

31,922

31,935

31,948

31,961

31,974

31,987

32,001

32,014

1870

32,014

32,027

32,040

32,053

32,066

32,079

32,092

32,105

32,118

32,132

32,145

1880

32,145

31,158

32,171

32,184

32,197

32,210

32,223

32,236

32,249

32,262

32,275

1890

32,275

32,288

32,301

32,314

32,327

32,340

32,353

32,366

32,378

32,391

32,404

1900

32,404

32,417

32,430

32,443

32,456

32,469

32,842

32,495

32,507

32,520

32,533

1910

32,533

32,546

32,559

32,572

32,584

32,597

32,610

32,623

32,636

32,649

32,661

1920

32,661

32,674

32,687

32,700

32,712

32,725

32,738

32,751

32,763

32,776

32,789

1930

32,789

32,801

32,814

32,827

32,840

32,852

32,865

32,878

32,890

32,903

32,915

1940

32,915

32,928

32,941

32,953

32,966

32,979

32,991

33,004

33,016

33,029

33,041

1950

33,041

33,054

33,067

33,079

33,092

33,104

33,117

33,129

33,142

33,154

33,167

1960

33,167

33,179

33,192

33,204

33,217

33,229

33,242

33,254

33,266

33,279

33,291

1970

33,291

33,304

33,316

33,329

33,341

33,353

33,366

33,378

33,390

33,403

33,415

1980

33,415

33,427

33,440

33,452

33,464

33,477

33,489

33,501

33,514

33,526

33,538

1990

33,538

33,550

33,563

33,575

33,587

33,599

33,612

33,624

33,636

33,648

33,660

2000

33,660

33,673

33,685

33,697

33,709

33,721

33,733

33,746

33,758

33,770

33,782

2010

33,782

33,794

33,806

33,818

33,830

33,842

33,855

33,867

33,879

33,891

33,903

2020

33,903

33,915

33,927

33,939

33,951

33,963

33,975

33,987

33,999

34,011

34,023

2030

34,023

34,035

34,047

34,059

34,071

34,082

34,094

34,106

34,118

34,130

34,142

2040

34,142

34,154

34,166

34,178

34,189

34,201

34,213

34,225

34,237

34,249

34,260

°C

0

1

2

3

4

5

6

7

8

9

10

Милливольт

2050

34,260

34,272

34,284

34,296

34,307

34,319

34,331

34,343

34,354

34,366

34,378

2060

34,378

34,390

34,401

34,413

34,425

34,436

34,448

34,460

34,471

34,483

34,495

2070

34,495

34,506

34,518

34,530

34,541

34,553

34,564

34,576

34,587

34,599

34,611

2080

34,611

34,622

34,634

34,645

34,657

34,668

34,680

34,691

34,703

34,714

34,726

2090

34,726

34,737

34,749

34,760

34,771

34,783

34,794

34,806

34,817

34,829

34,840

2100

34,840

34,851

34,863

34,874

34,885

34,897

34,908

34,919

34,931

34,942

34,953

2110

34,953

34,965

34,976

34,987

34,998

35,010

35,021

35,032

35,043

35,055

35,066

2120

35,066

35,077

35,088

35,099

35,110

35,122

35,133

35,144

35,155

35,166

35,177

2130

35,177

35,188

35,199

35,211

35,222

35,233

35,244

35,255

35,266

35,277

35,288

2140

35,288

35,299

35,310

35,321

35,332

35,343

35,354

35,365

35,376

35,387

35,398

2150

35,398

35,409

35,420

35,430

35,441

34,452

35,463

35.474

35,485

35,496

35,506

2160

35,506

35,517

35,528

35,539

35,550

35,561

35,571

35,582

35,593

35,604

35,614

2170

35,614

35,625

35,636

35,647

35,657

35,668

35,679

35,689

35,700

35,711

35,721

2180

35,721

35,732

35,742

35,753

35,764

35,774

35,785

35,795

35,806

35,817

35,827

2190

35,827

35,838

35,848

35,859

35,869

35,880

35,890

35,901

35,911

35,922

35,932

2200

35,932

35,942

35,953

35,963

35,974

35,984

35,995

36,005

36,015

36,026

36,036

2210

36,036

36,046

36,057

36,067

36,077

36,088

36,098

36,108

36,118

36,129

36,139

2220

36,139

36,149

36,159

36,169

36,180

36,190

36,200

36,210

36,220

36,231

36,241

2230

36,241

36,251

36,261

36,271

36,281

36,291

36,301

36,311

36,321

36,331

36,341

2240

36,341

36,351

36,361

36,371

36,381

36,391

36,401

36,411

36,421

36,431

36,441

2250

36,441

36,451

36,461

36,471

36,481

36,491

36,500

36,510

36,520

36,530

36,540

2260

36,540

36,549

36,559

36,569

36,579

36,589

36,598

36,608

36,618

36,627

36,637

2270

36,637

36,647

36,656

36,666

36,676

36,685

36,695

36,705

36,714

36,724

36,733

2280

36,733

36,743

36,753

36,762

36,772

36,781

36,791

36,800

36.810

36,819

36,829

2290

36,829

36,838

36,847

36,857

36,866

36,876

36,885

36,895

36,904

36,913

36,923

2300

36,923

26

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
