Методика поверки «КОМПЛЕКС ПРОГРАММНО-ТЕХНИЧЕСКИЙ "НЕМАН-Р (ПТК "НЕМАН-Р")» (АСА1.370.575 Д1)

Методика поверки

Тип документа

КОМПЛЕКС ПРОГРАММНО-ТЕХНИЧЕСКИЙ "НЕМАН-Р (ПТК "НЕМАН-Р")

Наименование

АСА1.370.575 Д1

Обозначение документа

ООО Фирма «КГПА»

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Общество с оограннченной ответственностью Фирма «Калн ни игра дгазприборавтоматика» (ООО Фирма «КГПА»)

УТВЕРЖДАЮ

УТВЕРЖДАЮ

Директор ООО Фирма «КГПА»

по качеству

.В. Сальников

2015

КОМПЛЕКС ПРОГРАММНО-ТЕХНИЧЕСКИЙ "НЕМАН-Р (ПТК "НЕМАН-Р")

Методика поверки

АСАЕ370.575 Д1

4,0. ЬЬ 5^-16

Главный инженер ООО Фирма

"КГПА»

s о

S s о.

CS о.

1Г> ГОП

О

Г-

ГС

< о

<

1 Назначение
  • 1.1 Настоящая методика поверки распространяется на аналоговые измерительные каналы (АПК) и аналоговые управляющие каналы (АУК) шкафов (щитов) автоматики (ЩА) программно-технического комплекса "Неман-Р" (ПТК "Неман-Р").

  • 1.2 Первичной (при вводе в эксплуатацию) и периодической поверке подлежат все АПК и АУК, входящие в состав ЩА.

Интервал между поверками - 2 года.

  • 1.3 Внеочередную поверку проводят:

  • -   при замене одного или нескольких компонентов АИК или АУК;

  • -   после аварии на основном оборудовании или при выяснении причин неисправностей при работе объекта, приводящих к вмешательству в АИК или АУК;

  • -   после ремонта оборудования, связанного с демонтажем и наладкой компонентов АИК или АУК.

1.4 Поверку проводят аккредитованные метрологические службы и организации.

га ь га

j О

С

О С

2 Операции поверки

2.1 При проведении поверки выполняются следующие операции:

к? Z

и

X X

внешний осмотр (6.1);

проверка электрического сопротивления изоляции (6.2);

опробование (6.3);

определение основной приведенной погрешности (6.4).

£ 03
3 Средства поверки

s

га

м CQ

  • 3.1 При проведении поверки должны применяться рабочие эталоны, указанные в таблице 1.

    £

    §

    х л у X

    Ч О

    Изм

    Лист

    Разраб. Пров. Рук.разр. Н. контр. Утв.

    Подпись

    № докум. Москалёв Гайдай Кравцов Сарма Гайдай

    ММ'

    <!№

    Дата

    АСА1.370.575 Д1

    Комплекс программнотехнический "Неман-Р"

    (ПТК "Неман-Р")

    Методика поверки

    Лит.

    Лист

    У

    ООО Фирма «КГПА»

Таблица 1 - Рабочие эталоны

Наименование рабочих эталонов

Основные характеристики, необходимые для поверки

Тип

Цель использования

Калибратор напряжения и силы постоянного тока

Напряжение 0.. .60 В, Постоянный ток 0... 50 мА, Сопротивление 1...2000 Ом Погрешность измерений /воспроизведений каналов*

TRX-II

Мера входного сигнала

Генератор сигналов произвольной (специальной) формы

Напряжение переменного тока, амплитуда 0,01... 10 В, частота 1 - 20000 Гц;

АКИП-

3402

Мера входного сигнала (МВС)

Магазин сопротивлений

Сопротивление 1...2000 Ом, кл. т. 0,02

Р4831

Многозначная мера электрического сопротивления

Мегаомметр

Напряжение 500 В постоянного тока

Ф4101

Проверка электрического сопротивления изоляции

Термометр ртутный

Температура 0-50 °C, цена деления 0,1 °C

ТЛ-4

Измерение температуры в точке подключения холодного спая

Термометр ртутный

Температура 0-50 °C, цена деления 1 °C

ТЛ-4

Измерение температуры окружающего воздуха '

* Предел допускаемой приведенной погрешности не более 1/5 предела допускаемой приве

Инв. № подл. | Подпись и дата I Взам. инв. № I Инв. N дубл. Подпись и дата

денной погрешности проверяемого канала.

Примечание - Все рабочие эталоны должны иметь действующие свидетельства об их поверке. Допускается применение эталонов других типов, имеющих характеристики не хуже, приведенных в таблице 1 и имеющих в диапазоне задаваемого входного сигнала предел приведенной погрешности не более 1/5 приведенной погрешности проверяемого канала.

4 Требования безопасности
  • 4.1 При проведении поверки должны соблюдаться требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами по охране труда при эксплуатации электроустановок», ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, разделом «Указания мер безопасности» в Руководстве по эксплуатации на изделие, технической документацией на рабочие эталоны и вспомогательное оборудование.

  • 5 Условия поверки

    Лист

    АСА1.370.575 Д1

    3

    Изм

    Лист

    № докум.

    Подпись

    Дата

    № подл. | Подпись и дата | Взам. инв. № I Инв. N дубл. I Подпись и дата

    • 5.1 При проведении поверки должны быть обеспечены следующие нормальные условия по ГОСТ 8.395-80:

  • -   температура окружающего воздуха (20 ± 5) °C;

  • -   относительная влажность воздуха (от 45 до 80) %;

  • -   атмосферное давление (от 84 до 106) кПа;

  • -   напряжение питания 220 В ± 10%,

  • -   частота питающей сети (50 ± 0,5) Гц.

  • 5.2 Для рабочих эталонов и вспомогательных средств должны выполняться требования, указанные в технической документации на эти средства.

  • 5.3 Внешние электрические и магнитные поля (кроме земного) должны отсутствовать или находиться в пределах, допускаемых нормами 8-95 «Радиопомехи индустриальные. Допустимые значения. Методы испытаний».

  • 5.4 Вибрация должна отсутствовать или быть незначительной, не влияющей на работу ТЦА ПТК "Неман-Р" и рабочих эталонов.

  • 5.5 Для проведения поверки должна быть предоставлена следующая документация:

  • -   эксплуатационная документация на ПТК "Неман-Р" согласно ведомости эксплуатационных документов;

  • -   техническая документация и свидетельства о поверке рабочих эталонов.

6 Проведение поверки
  • 6.1 Внешний осмотр

При внешнем осмотре проверяется:

  • -   маркировка, наличие необходимых надписей на наружных панелях, комплектность АПК и АУК ПТК "Неман-Р";

  • -   состояние и правильность выполнения монтажа и соединений между собой первичных измерительных преобразователей и шкафа автоматики ПТК "Неман-Р";

  • -   наличие заземления шкафа автоматики ПТК "Неман-Р";

  • -   отсутствие видимых дефектов, которые могли бы привести к ухудшению метрологических характеристик (механические повреждения, неудовлетворительное крепление разъемов и проводов в клеммах, следы обугливания внешних токоведущих цепей).

АИК, АУК не допускаются к поверке, если в них обнаружено хотя бы одно из перечисленных выше отклонений.

Лист

АСА1.370.575 Д1

Изм

Лист

№ докум.

Подпись

Дата

4

Инв. № подл. | Подпись и дата | Взам. инв. № Инв. N дубл. Подпись и дата

  • 6.2 Проверка электрического сопротивления изоляции

Электрическое сопротивление изоляции цепей АИК и АУК проверяют в соответствии с ГОСТ 22261-94 и эксплуатационной документацией на ПТК "Неман-Р".

  • 6.3 Опробование

Шкаф автоматики ПТК "Неман-Р" и рабочие эталоны после включения в сеть прогревают в течение 30 минут.

Идентификация программного обеспечения производится посредством проверки версии метрологически значимой части ПО при запуске системы.

Программный модуль adcconv должен иметь версию 2.0. Информация, выдаваемая скриптом после старта системы:

IsaVM version:22

IsaKGPA.so version:22

Build#6atDec 182015, 19:05:36

adc_conv version:2.0

Опробование функционирования АИК и АУК выполняется следующим образом: отключить технологические защиты;

отсоединить цепи датчика от клеммника шкафа автоматики ПТК "Неман-Р" согласно Таблице подключения и собрать схему поверки, соответствующую типу поверяемого канала (структурные схемы поверки приведены на рисунках 1-7);

- задать в диапазоне измерений несколько значений измеряемой величины и убедиться в работоспособности поверяемого канала;

выполнить данную операцию для всех АИК и АУК.

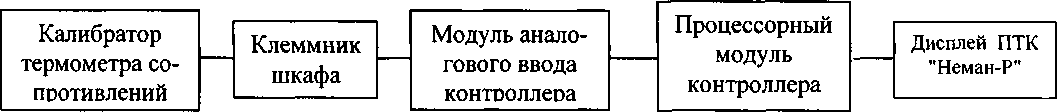

Рисунок 1 - Структурная схема поверки АИК, работающего с термопреобразователем сопротивления

Лист

АСА1.370.575 Д1

Изм

Лист

№ докум.

Подпись

Дата

5

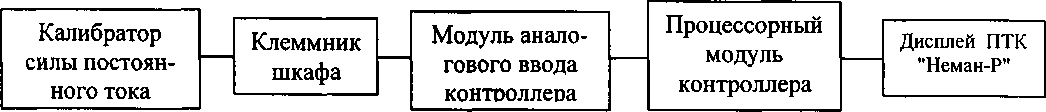

Рисунок 2 - Структурная схема поверки АИК, работающего с датчиком с унифицированным выходом 4.. .20 мА

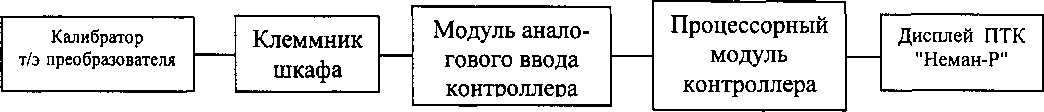

Рисунок 3 - Структурная схема калибровки АИК, работающего с термоэлектрическим преобразователем

Инв. № подл. | Подпись и дата I Взам. инв. №| Инв. N дубл. Подпись и дата

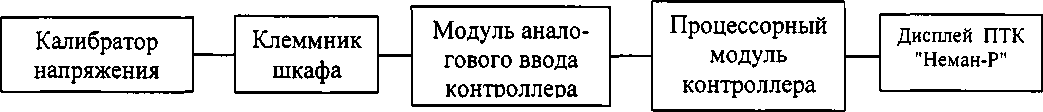

Рисунок 4 - Структурная схема поверки АИК, работающего с вторичными преобразователя

ми с выходом 0... 10 В, ±10 В

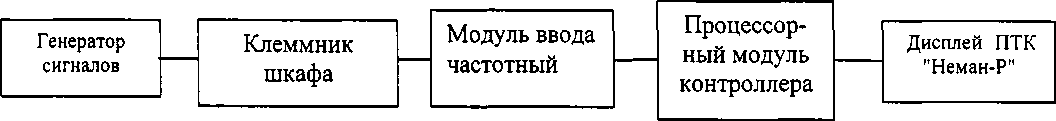

Рисунок 5 - Структурная схема поверки АИК частоты в диапазоне 1 - 20 000 Гц

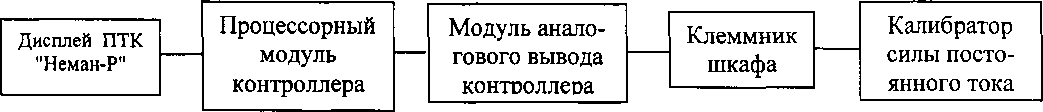

Рисунок 6 - Структурная схема поверки АУК, с унифицированным выходом 4.. .20 мА

Лист

АСА1.370.575 Д1

Изм

Лист

№ докум.

Подпись

Дата

6

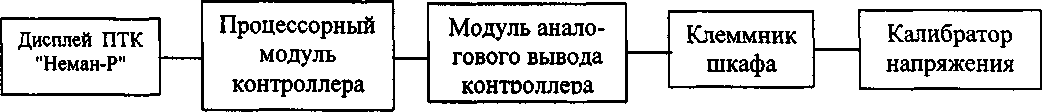

Рисунок 7 - Структурная схема поверки АУК, с унифицированным выходом 0... 10 В,±10 В

Инв. № пода. | Подпись и дата I Взам. инв. № | Инв. N дубл. Подпись и дата

  • 6.4 Определение основной приведенной погрешности АИК и АУК

    • 6.4.1 Определение основной приведенной погрешности осуществляется в пяти точках соответствующих 5; 27,5; 50; 72,5 и 95% от диапазона измерений для каждого канала. В каждой точке проводится одно измерение.

Для АИК, работающих с термоэлектрическими преобразователями, дополнительно измеряют температуру окружающего воздуха в месте подключения калибратора напряжения. На калибраторе устанавливают значение входного сигнала, которое рассчитывается по формуле:

хр = Хэ - Хт                          (1)

где: Хр - расчетное значение входного сигнала, мВ;

Хэ - эталонное значение входного сигнала в поверяемой точке диапазона измерений, мВ;

Хт - термоэлектродвижущая сила, соответствующая температуре в месте подключения калибратора по ГОСТ Р 8.585-2001, мВ.

  • 6.4.2 Для каждого значения задаваемого эталонного сигнала (Хр) снимается измеренное АИК значение параметра (Хи) по показаниям дисплея ПТК "Неман-Р". Съем показаний с дисплея следует производить не ранее, чем через 15с после установки контрольного значения задаваемого эталонного сигнала. При выходе значения задаваемого эталонного сигнала за пределы достоверности или при его резком изменении (20% от диапазона измерения за 1 с) на дисплее появится индикация «Недостоверен». Индикация будет снята через 10 с после стабилизации эталонного сигнала.

  • 6.4.3 Для каждого значения АУК, задаваемого с дисплея ПТК "Неман-Р" (Хр), снимается измеренное рабочим эталоном значение параметра (Хи). Съем показаний с рабочего эталона следует производить не ранее, чем через 15 с после установки с дисплея контрольного значения сигнала.

  • 6.4.4 Рассчитывается:

    Лист

    АСА1.370.575 Д1

    7

    Изм

    Лист

    № докум.

    Подпись

    Дата

Инв. № подл. | Подпись и дата I Взам. инв. № I Инв. N дубл. Подпись и дата

- основная приведенная к диапазону измерений погрешность канала в каждой измеряемой точке:

&= —  —Ю0%           (2)

Nmakc. — Nuhh.

где: J р         - расчетная основная приведенная к диапазону измерений

погрешность, %;

NMaKc.-NMHH. ” диапазон измерений/воспроизведений поверяемого АИК или АУК.

  • 6.4.5 Результаты поверки считаются положительными, если для каждой проверяемой точки выполняется условие: 3 р < 6 где 8 л- предел основной приведенной погрешности. Значение 8 д для каждого типа АИК и АУК приведено в эксплуатационной документации и в описании типа.

Если хотя бы в одной точке АИК или АУК условие 8 р < 8 д не выполняется, то данный канал бракуется.

7 Оформление результатов поверки
  • 7.1 По результатам поверки АИК и АУК составляется протокол по форме, приведённой в Приложениях А, Б.

  • 7.2 При положительных результатах поверки в эксплуатационную документацию на ПТК "Неман-Р" вносится соответствующая запись, заверенная подписью поверителя и оттиском поверочного клейма, или оформляется Свидетельство о поверке по форме Приложения 1 к "Порядку проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверке ", утвержденному Приказом Минпромторга России от 02.07.2015г. №1815.

    Изм

    Лист

    № докум.

    Подпись

    Дата

    АСА1.370.575 Д1

    Лист

Приложение А

(справочное) Протокол (первичной, периодической) поверки аналоговых измерительных каналов

ЩА ПТК "Неман-Р". №____

Дата ввода в эксплуатацию__________________________________

Дата проведения поверки ________________________________

Условия поверки:

  • -  температура окружающего воздуха____________________

  • -  атмосферное давление_________________________________

  • -  относительная влажность________________________________

  • -  напряжение питания___________________________________

Рабочие эталоны:

Инв. № подл. | Подпись и дата I Взам. инв. № Инв. N дубл. Подпись и дата

Результаты поверки

Наименование АИК, диапазон измерений

Расчетное (задаваемое) значение входного сигнала (Хр)

Измеренное значение входного сигнала (Хи)

Основная приведенная погрешность

(<?р)

Предел основной приведенной погрешности (^Д)

ВЫВОД

Аналоговые измерительные каналы ЩА ПТК "Неман-Р" поверку прошли и признаны годными к эксплуатации.

Поверку провел      _____________________________________________________

(подпись, инициалы и фамилия)

Лист

АСА1.370.575 Д1

Изм

Лист

№ докум.

Подпись

Дата

9

Приложение Б

(справочное) Протокол

(первичной, периодической) поверки аналоговых управляющих каналов

ЩА ПТК "Неман-Р" №____

Дата ввода в эксплуатацию__________________________________

Дата проведения поверки ________________________________

Условия поверки:

  • -  температура окружающего воздуха_____________________

  • -  атмосферное давление_________________________________

  • -  относительная влажность________________________________

  • -  напряжение питания___________________________________

Рабочие эталоны:

Инв. № подл. | Подпись и дата | Взам. инв. № Инв. N дубл. Подпись и дата

Результаты поверки

Наименование АУК, диапазон измерений

Расчетное (задаваемое) значение выходного сигнала (Хр)

Измеренное значение выходного сигнала (Хи)

Основная приведенная погрешность

(<?р)

Предел основной приведенной погрешности (<?Д)

ВЫВОД

Аналоговые управляющие каналы ЩА ПТК "Неман-Р" поверку прошли и признаны годными к эксплуатации.

Поверку провел      _____________________________________________________

(подпись, инициалы и фамилия)

Лист

АСА1.370.575 Д1

10

Изм

Лист

№ докум.

Подпись

Дата

Инв. № подл. | Подпись и дата I Взам. инв. № I Инв. N дубл. Подпись и дата

Лист регистрации изменений

Номера листов(страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий номер сопроводительного документа и дата

Подпись

Дата

Изм.

изменён ных

заменён ных

новых

аннулированных

АСА1.370.575 Д1

Лист

И

Изм

Лист
