Методика поверки «Система измерений количества и показателей качества нефти №438» (МП 0666-14-2017)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»

Государственный научный метрологический центр

ФГУП «ВНИИР»

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

СИСТЕМА ИЗМЕРЕНИЙ КОЛИЧЕСТВА И ПОКАЗАТЕЛЕЙ КАЧЕСТВА НЕФТИ №438

Методика поверки

МП 0666-14-2017

Началы^к НИО-14 ФГУП «ВНИИР»

______Р.Н. Груздев

Тел.: (84б) 299-72-00

г. Казань

2017

РАЗРАБОТАНА

ФГУП «ВНИИР»

УТВЕРЖДЕНА

ФГУП «ВНИИР»

Настоящая инструкция распространяется на систему измерений количества и показателей качества нефти № 438 (далее - СИКН) и устанавливает методику первичной поверки при вводе в эксплуатацию, а также после ремонта и периодической поверки при эксплуатации.

Интервал между поверками СИКН - 12 месяцев.

Интервал между поверками средств измерений (СИ), входящих в состав СИКН, за исключением термометров ртутных стеклянных лабораторных ТЛ-4 - 12 месяцев.

Интервал между поверками термометров ртутных стеклянных лабораторных ТЛ-4 - 36 месяцев.

При проведении поверки выполняют операции, приведенные в таблице 1. Таблица 1 - Операции поверки

• 2.1 Основное средство поверки СИКН

  • 2.1.1 Эталон единицы объемного расхода (объема) жидкости 1-го или 2-го разряда по ГОСТ 8.510 - 2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости», обеспечивающий определение метрологических характеристик СИ объема и объемного расхода на каждой измерительной линии (ИЛ) СИКН в требуемых диапазонах расхода.

• 2.2 При проведении поверки СИ в составе СИКН применяют средства поверки, указанные в документах на методики поверки СИ, входящих в состав СИКН, приведенных в таблицах 3 и 4 настоящей инструкции.

• 2.3 Допускается применять другие аналогичные по назначению средства поверки утвержденных типов, если их метрологические характеристики не уступают указанным в документах, приведенных в таблице 3 настоящей инструкции.

• 3.1   Поверку СИКН проводят лица, аттестованные в качестве поверителя, в соответствии с областью аккредитации в установленном порядке.

• 3.2   К поверке допускаются лица, изучившие инструкцию по эксплуатации СИКН и имеющие квалификационную группу по электробезопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей».

• 3.3 Поверитель, выполняющий работы по проверке защиты программного обеспечения, должен пройти обучение по методам проверки защиты программного обеспечения СИ в соответствии с приказом Госстандарта № 2938 от 17 июня 2011 г.

• 4.1 При проведении поверки соблюдают требования, определяемые:

• - в области охраны труда - Трудовым кодексом Российской Федерации;

• - в области промышленной безопасности - Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» (приказ Ростехнадзора № 101 от 12 марта 2013 г. «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности»), Руководством по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов» (приказ № 784 от 27 декабря 2012 г. «Об утверждении Руководства по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов»), а также другими действующими отраслевыми документами;

• - в области пожарной безопасности - Федеральным законом Российской Федерации от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», Постановление Правительства Российской Федерации от 25 апреля 2012 г. № 390 «О противопожарном режиме» (вместе с «Правилами противопожарного режима в Российской Федерации»), СНиП 21.01-97 (с изм. № 1,2) «Пожарная безопасность зданий и сооружений»;

• - в области соблюдения правильной и безопасной эксплуатации электроустановок -Правилами технической эксплуатации электроустановок потребителей;

• - в области охраны окружающей среды - Федеральным законом Российской Федерации

от 10 января 2002 г. № 7-ФЗ (ред. 12 марта 2014 г.) «Об охране окружающей среды» и другими действующими законодательными актами на территории РФ.                          ,

• 4.2 Площадка СИКН должна содержаться в чистоте без следов нефти и должна быть оборудована первичными средствами пожаротушения согласно Правил противопожарного режима в Российской Федерации.

• 4.3 СИ и вспомогательные устройства, применяемые при выполнении измерений, должны иметь взрывозащищенное исполнение в соответствии с требованиями ГОСТ 30852.0-2002 «Электроооборудование взрывозащищенное. Часть 0. Общие требования»

• 4.4  Вторичную аппаратуру и щиты управления относят к действующим электроустановкам с напряжением до 1000 В, на которые распространяются Правила технической эксплуатации электроустановок потребителей, Правила устройства электроустановок.

Поверка СИКН осуществляется в условиях эксплуатации.

При проведении поверки соблюдают условия в соответствии с требованиями документов на методики поверки СИ, входящих в состав СИКН.

Характеристики СИКН и измеряемой среды при проведении поверки должны соответствовать требованиям, приведенным в таблице 2.

Соответствие характеристик нефти значениям в таблице 2 проверяют по данным паспорта качества нефти.

Таблица 2 - Характеристики СИКН и измеряемой среды

Подготовку средств поверки и СИКН осуществляют в соответствии с их эксплуатационной документацией.

• 7.1 Внешний осмотр

При внешнем осмотре проверяют комплектность и внешний вид.

• 7.1.1  Комплектность СИКН должна соответствовать ее описанию типа и эксплуатационной документации.

• 7.1.2  При проверке внешнего вида должны выполняться требования:

• - на компонентах СИКН не должно быть механических повреждений, препятствующих проведению поверки;

• - надписи и обозначение на компонентах СИКН должны быть четкими и читаемыми без применения технических средств, соответствовать технической документации;

• - СИ, входящие в состав СИКН, должны быть поверены и иметь пломбы, несущие на себе знак поверки, в соответствии с их методикой поверки и (или) МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

СИКН, не прошедшая внешний осмотр, к поверке не допускается.

• 7.2 Подтверждение соответствия программного обеспечения (ПО)

  • 7.2.1 При проверке идентификационных данных ПО должно быть установлено соответствие идентификационных данных ПО СИКН сведениям, приведенным в описание типа на СИКН.

  • 7.2.2 Определение идентификационных данных ПО автоматизированного рабочего места оператора СИКН «Форвард «Рго» проводят в следующей последовательности:

• - на главном окне программы необходимо нажать вкладку «О программе», находящуюся в левом верхнем углу экрана; в открывшемся окне приведены сведения о версии ПО;

• - далее необходимо нажать вкладку «Модули»; в открывшемся окне приведены сведения о идентификационном наименовании модуля ПО и его контрольная сумма (рис. 1).

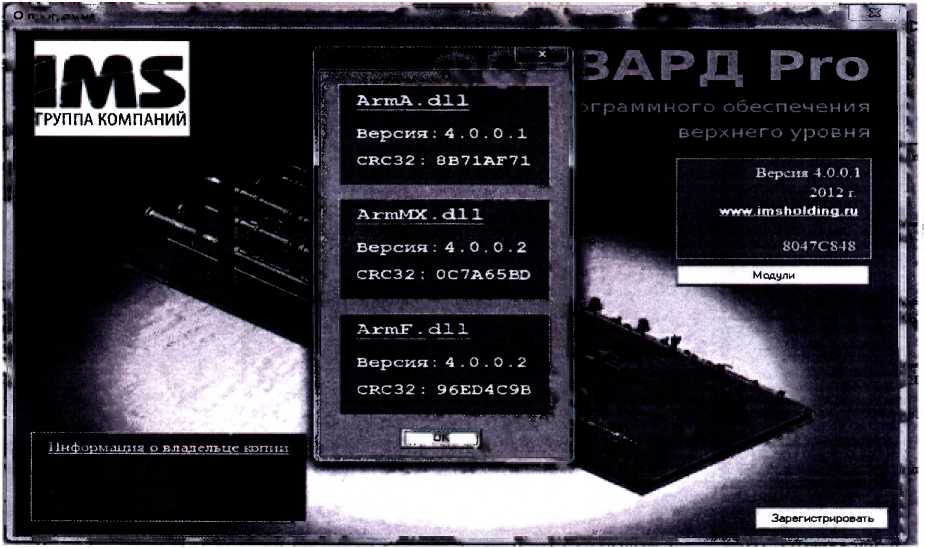

Рисунок 1. Сведения о идентификационном наименовании модуля ПО.

• 7.2.3 Определение идентификационных данных ПО контроллеров измерительновычислительных FloBoss S600 (далее - ИВК) проводят в следующей последовательности: ,

а) включить питание ИВК, если питание было выключено;

б) дождаться после включения питания появления на дисплее ИВК главного меню или войти в главное меню;

в)  в главном меню нажатием клавиши «5» выбрать пункт меню «5. SYSTEM SETTINGS»;

г) нажатием клавиши «7» выбрать пункт меню «7. SOFTWARE VERSION»;

д) нажатием клавиши «Стрелка вправо» получить идентификационные данные со следующих экранов:

• 1) VERSION CONTROL FILE CSUM - контрольная сумма;

• 2) VERSION CONTROL APPLICATION SW - версия ПО ИВК.

• 7.3 Опробование

  • 7.3.1  Опробуют СИКН путем увеличения или уменьшения расхода измеряемой среды в пределах рабочего диапазона измерений.

Результаты опробования считаются удовлетворительными, если при увеличении или уменьшении скорости потока измеряемой среды соответствующим образом изменялись показания на соответствующих средствах отображения информации.

• 7.3.2 Проверяют герметичность СИКН.

Проверку герметичности СИКН проводят согласно эксплуатационной документации на СИКН. СИКН считается выдержавшей проверку, если на элементах и компонентах СИКН нет следов протечек нефти или снижения давления.

• 7.4 Определение (контроль) метрологических характеристик

  • 7.4.1 Определение (контроль) метрологических характеристик СИ, входящих в состав СИКН

Определение метрологических характеристик СИ, входящих в состав СИКН, проводят в соответствии с документами, приведенными в таблице 3.

Таблица 3 - СИ и методики их поверки

Продолжение таблицы 3

• 7.4.2 Определение относительной погрешности измерений массы брутто нефти

Пределы допускаемой относительной погрешности измерений массы брутто нефти при косвенном методе динамических измерений (Змб, %), в соответствии с ГОСТ Р 8.595 - 2004 «ГСП. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений», определяют по формуле:

«мв =±l-l '7^Sv ⁺°^! '(⁸» ^{+₽! 10< ДТ}» ) ⁺ ₽^! Ю‘ '^ATi ^+SN >                   (>)

где бу - относительная погрешность измерений объема нефти, %;

б_р - относительная погрешность измерений плотности нефти, %, определяется по фор-

Др - абсолютная погрешность измерений плотности нефти, кг/м³;

p_min - минимальное значение плотности нефти из диапазона измерений плотности СИКН, кг/м³;

6T_p,&T_v - абсолютные погрешности измерений температуры нефти при измерениях ее плотности и объема соответственно, °C;

Р - коэффициент объемного расширения нефти, 1/°С, определяют по Приложению А ГОСТ Р 8.595;

6N - относительная погрешность ИВК, %;

G - коэффициент, вычисляемый по формуле:

1 + 2-/?-Т_к

1 + 2-/Т7; ’

где T_v,T_p - температура нефти при измерениях ее объема и плотности соответственно, °C.

Относительная погрешность измерений массы брутто нефти с применением СИКН не должна превышать ± 0,25 %.

• 7.4.3 Относительную погрешность измерений массы нетто нефти в соответствии с ГОСТ Р 8.595 (Змн, %) вычисляют по формуле:



  (4)

где AFFs - абсолютная погрешность измерений массовой доли воды, %, при измерении в лаборатории определяется по формуле (9), при измерении объемной доли воды поточным влагомером вычисляют по формуле:

Воспроизводимость метода определения массовой концентрации хлористых солей по ГОСТ 21534 принимают равной удвоенному значению сходимости.

Относительная погрешность измерений массы нетто нефти с применением СИКН не должна превышать ±0,35 %.

• 8.1 При положительных результатах поверки оформляют свидетельство о поверке СИКН в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным Приказом Минпромторга России от 02.07.2015 № 1815.

На оборотной стороне свидетельства о поверке СИКН указывают диапазон измерений расхода и пределы допускаемой относительной погрешности измерений массы (брутто, нетто) нефти.

Знак поверки наносится на свидетельство о поверке СИКН.

• 8.2 При отрицательных результатах поверки СИКН к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности по форме Приложения 2 документа «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденного Приказом Минпромторга России от 02.07.2015 № 1815.
