Р Е К О М Е Н Д А Ц И Я

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

РАСХОДОМЕР МЕТРАН-350

Методика поверки

СПГК.5180.000.00 МИ

Содержание

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Приложение Ж

Приложение З

Настоящая инструкция распространяется на расходомеры Метран-350

ТУ 4213-039-12580824-2002 (далее - расходомер), предназначенные:

  • -  расходомер Метан-350-М - для измерения массового расхода, накопленной массы жидкостей, пара и газов, а также объемного расхода и накопленного объема газов, приведенного к нормальным условиям по ГОСТ 2939;

  • -  расходомер Метран-350-Р - для измерения объемного расхода жидкостей, пара и газов в условиях эксплуатации, выпускаемые из производства и ремонта, а также находящиеся в применении.

Инструкция устанавливает методику их первичной (перед вводом в эксплуатацию и после ремонта) и периодической поверок.

Расходомеры подлежат поверке не реже одного раза в два года.

1. ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены следующие операции:

  • -  внешний осмотр;

  • -  определение отклонений линейных размеров осредняющей напорной трубки Annubar Diamond II+ (далее трубка Annubar);

  • -  опробование;

  • -  определение основной относительной погрешности расходомера.

2. СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства измерений перечисленные в таблице 1, средства измерений по ГОСТ 8.461, а также, для расходомеров Метран-350-М, программное обеспечение "Помощник инженера" (Engineering Assistant).

Таблица 1

Наименование оборудования

Измеряемые параметры и требования к оборудованию

1

2

Источник постоянного тока Б5-8 или Б5-45 ЕЯ 2.721.039

Наибольшее значение напряжения на выходе 50 В.

Допускаемое отклонение ±0,5% от установленного значения напряжения

Персональный компьютер

Процессор Pentium 100 МГц или выше; 5 Mb свободного места на жестком диске; 4 Mb оперативной памяти; операционная система Windows 98 или выше; свободный COM-порт; мышь.

HART-модем Viator

Модем HART/RS232

Портативный HART-коммуникатор "Метран-650" или HC-275 фирмы Rosemount

Устройство для связи с датчиком по цифровому каналу и для обмена данными по HART-протоколу

Задатчик давления Воздух-1600

ТУ 50.745-89

Перепад давлений от 0,12 до 6,3 кПа.

Предел допускаемой основной погрешности ±0,02%.

Задатчик давления Воздух-1,6

ТУ 50.552-86

Перепад давлений от 0,63 до 63 кПа.

Предел допускаемой основной погрешности ±0,02%, ±0,05%.

Задатчик давления Воздух-2,5

ТУ 50.552-86

Перепад давлений от 2,5 до 250 кПа.

Предел допускаемой основной погрешности ±0,02%, ±0,05%.

Манометр грузопоршневой МП-6 I и II разрядов ГОСТ 8291-83

Избыточное давление.

Пределы измерений от 0,04 до 0,6 МПа.

Предел допускаемой основной погрешности: ±0,02%, ±0,05% от измеряемого давления

Манометр грузопоршневой МП-60 I и II разрядов ГОСТ 8291-83

Избыточное давление.

Пределы измерений от 1 до 6 МПа.

Предел допускаемой основной погрешности: ±0,02%, ±0,05% от измеряемого давления

Продолжение таблицы 1

1

2

Манометр грузопоршневой МП-

600 I и II разрядов ГОСТ 8291-83

Избыточное давление.

Пределы измерений от 10 до 60 МПа.

Предел допускаемой основной погрешности:

±0,02%, ±0,05% от измеряемого давления

Портативный калибратор давления

ПКД-10М ТУ 4212-002-36987690

98

Избыточное давление.

Пределы измерений от 60 кПа до 25 МПа. Предел допускаемой основной погрешности ±0,05%.

Вольтметр универсальный В7-54/3

УШЯИ.411182.001 ТУ

Верхний предел измерений напряжения постоянного тока 200 В.

Предел допускаемой основной погрешности измерения напряжения постоянного тока ±0,0015% от U + 2 единицы младшего разряда, где U - значение измеряемого напряжения.

Магазин сопротивлений Р 33

ГОСТ 23737-79

Класс точности 0,2. Сопротивление до 9,9 кОм

Образцовая катушка сопротивления

Р 331

Класс точности 0,001. Сопротивление 100 Ом

Микрометр МК ГОСТ 6507-90

Диапазон измерений 0...25 мм, цена деления 5 мкм

Микрометр МК ГОСТ 6507-90

Диапазон измерений 0.50 мм, цена деления 5 мкм

Штангенциркуль

От 10 до 260 мм, цена деления 0,1 мм

Барометр М67

Пределы измерений (610.900) мм рт.ст.; погрешность измерений ± 0,8 мм рт.ст.

Термометр ртутный стеклянный лабораторный

Пределы измерений (0.55)°С.

Цена деления шкалы 0,1 °С.

Пределы допускаемой погрешности ±0,2 °С

Примечание - Допускается использование других средств измерений и вспомогательных средств, имеющих метрологические характеристики, не уступающие указанным, аттестованные или поверенные в установленном порядке.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки должны соблюдаться следующие требования:

    • 3.1.1 Монтаж и демонтаж расходомера на поверочной установке должен производиться согласно руководству по эксплуатации "Расходомер Метран-350" СПГК.5180.000.00 РЭ (далее- РЭ).

    • 3.1.2 Электрические провода должны быть предохранены от возможности нарушения изоляции.

    • 3.1.3 Заземление должно выполняться в соответствии с требованиями ГОСТ 12.2.007.0.

    • 3.1.4 Помещения, в которых производятся работы с легковоспламеняющимися жидкостями, должны быть оборудованы средствами пожаротушения в соответствии с ГОСТ 12.4.009.

    • 3.1.5 Помещения должны быть оборудованы вытяжным шкафом, общеобменной, приточной и вытяжной вентиляцией.

4. УСЛОВИЯ ПОВЕРКИ
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • -  температура окружающего воздуха, ОС...............................20±5;

  • -  относительная влажность, % ................................................. от 30 до 80;

  • -  атмосферное давление, кПа ................................................... от 86 до 106,7;

  • -  напряжение постоянного тока питания, В ........................... 24±0 ,48;

  • -  внешние магнитные поля и вибрации .................................. в пределах норм,

установленных ТУ.

  • 4.2 Сопротивление нагрузки при поверке - 500±50 Ом.

5. ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

- расходомер должен быть проверен на работоспособность согласно требованиям РЭ;

- расходомер должен быть введен в эксплуатацию согласно требованиям РЭ;

- электронные приборы для измерений метрологических характеристик расходомера должны быть подготовлены в соответствии с их руководствами по эксплуатации;

- все средства измерений, участвующие в поверке (приборы давления, температуры, измерения электрических величин и т.д.), должны иметь действующие свидетельства о поверке (аттестации) или оттиски поверительных клейм.

  • 6. ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре расходомера должно быть установлено:

  • соответствие внешнего вида, комплектности и маркировки расходомера требованиям технической документации;

  • отсутствие видимых механических повреждений и   дефектов,

препятствующих применению расходомера и проведению поверки;

  • наличие РЭ, паспорта или документа его заменяющего.

6.2 Опробование
  • 6.2.1 При опробовании проверяют:

  • для расходомеров Метран-350-М: герметичность и работоспособность расходомера при измерении абсолютного или избыточного давления, перепада давления, температуры;

  • для расходомеров Метран-350-P: герметичность и работоспособность расходомера при измерении перепада давления, функционирование устройства корректора "нуля"

  • 6.2.2 Проверка герметичности; работоспособности электронного блока (ЭБ) при измерении избыточного (абсолютного) давления и разности давления и функционирование устройства корректора "нуля" проводится по методике "Датчики (измерительные преобразователи) давления типа "Метран". Методика поверки МИ 4212-012-2001". При проверке ЭБ по каналам избыточного (абсолютного) давления или перепада давления, давление подавать в полость "Н" по стрелке А (приложение З), при этом полость "L" должна быть соединена с атмосферой.

Результаты опробования считают положительными, если: 1) не возникло внештатных ситуаций; 2) электронный блок расходомера герметичен; 3) при возрастании (убывании) измеряемой величины от нижнего до верхнего пределов наблюдается изменение выходного сигнала и индикации на дополнительных выходных устройствах; 4) при задании одного любого значения измеряемой величины в пределах оговоренных в РЭ нажатие корректора "нуля" возвращает выходной сигнал к первоначальному значению.

  • 6.2.3 Проверку работоспособности при измерении температуры проводят следующим образом:

  • к электронному блоку подключают магазин сопротивлений;

  • устанавливают значение температуры в пределах диапазона ее измерений;

  • увеличивают или уменьшают задаваемое значение так, чтобы оно не выходило за пределы диапазона измерений.

Результаты опробования считают положительными, если: 1) не возникло внештатных ситуаций; 2) при возрастании (убывании) задаваемого параметра, измеренное электронным блоком значение температуры возрастает (убывает).

6.3 Определение основной относительной погрешности
  • 6.3.1 Поверке подлежат:

  • 1) трубка Annubar;

  • 2) измерительные каналы:

  • для расходомеров Метран-350-М: канал измерения избыточного или абсолютного давления; канал измерения перепада давления; канал измерения температуры; канал вычисления расхода;

  • для расходомеров Метран-350-Р: канал измерения перепада давления;

  • 3) термопреобразователь сопротивления (только для расходомеров Метран-350-М).

  • 6.3.2 Определение отклонений линейных размеров трубки Annubar.

    • 6.3.2.1 Определение отклонений ширины фронтальной части трубки Annubar, моделей 15/16; 25/26; 45/46 производится в соответствии с приложением А.

    • 6.3.2.2 Определение отклонений оси трубки Annubar моделей 15/16; 25/26; 45/46 от прямолинейности определяют в соответствии с приложением Б следующим образом:

  • -  располагают трубку Annubar на листе бумаги

  • -  размечают проекции поверхностей А и Б на бумаге в соответствии с рисунком Б.1;

  • -  замеряют угол yi;

  • -  поворачивают трубку Annubar на 90° и размечают проекции поверхностей А и В на бумаге в соответствии с рисунком Б.1;

  • -  замеряют угол y2.

Углы yi, y2 не должны превышать 3°.

  • 6.3.2.3 Определение отклонения высоты фланца (для расходомеров моделей BF, HF, NF) и продольных размеров трубки Annubar моделей 15/16; 25/26; 45/46 производится в соответствии с приложением В.

  • 6.3.2.4 Определение отклонения размеров трубки Annubar модели 10 (для расходомеров моделей NF, NT, NW) производится в соответствии с приложением Г.

Основная погрешность трубки Annubar находится в пределах допускаемых значений, если отклонения линейных размеров не превышают допускаемых значений, указанных в паспорте на расходомер.

6.3.3 Определение основной погрешности электронного блока по каналам измерения избыточного (абсолютного) давления и по каналу измерения перепада давления проводят по методике "Датчики (измерительные преобразователи) давления типа "Метран". Методика поверки МИ 4212-012-2001". При поверке ЭБ по каналам избыточного (абсолютного) давления или перепада давления, давление подавать в полость "Н" по стрелке А (приложение З), при этом полость "L" должна быть соединена с атмосферой.

  • 6.3.4 Определение основной погрешности электронного блока по каналу измерения температуры

Поверку канала измерения температуры проводят в точках: Тмин, 0,25Тмакс, 0,5Тмакс, 0,75Тмакс, Тмакс или через каждые 10°С (не менее чем в пяти точках). Значения Тмин и Тмакс соответствуют нижнему и верхнему пределу настроенного диапазона измерений. Значение температуры, задаваемой в точке поверки, устанавливают с отклонением не более ±5°С.

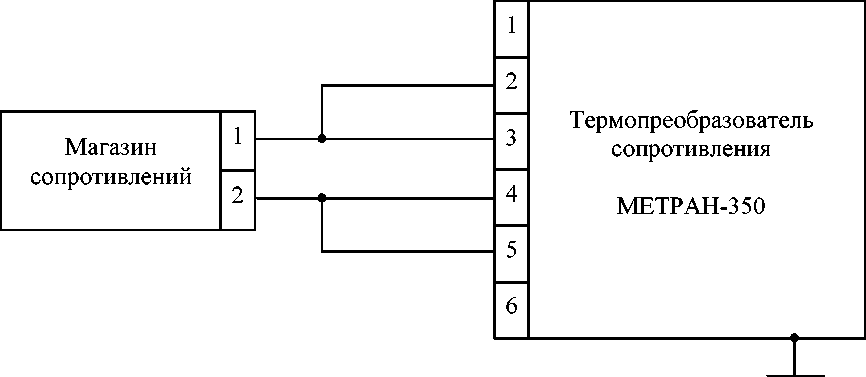

К клеммной колодке термопреобразователя расходомера подключают магазин сопротивлений в соответствии со схемой приложения Д и устанавливают на нем сопротивление имитирующее задаваемую температуру Тз. Значения сопротивлений устанавливаемых на магазине сопротивлений должны рассчитываться по ГОСТ 6651 (для платинового термопреобразователя сопротивления с отношением сопротивлений при температуре 100°С к сопротивлению при 0°С W100=1,3850).

Считывают с ЖКИ расходомера или дисплея подключенного персонального компьютера измеренную температуру Тизм.

Рассчитывают погрешность АТ= Тизмз.

Результаты поверки считают положительными, если рассчитанная погрешность АТ не более ±0,28°С.

  • 6.3.5 Определение основной погрешности по каналу вычисления расхода (только для расходомеров Метран-350-М).

Определение погрешности вычисления расхода проводят с помощью программного обеспечения "Помощник инженера" (РЭ, приложение И) в следующей последовательности:

  • 1) производят конфигурирование расходомера в соответствии с приложением:

  • -  Е, если расходомер будет эксплуатироваться (эксплуатируется) с рабочей средой жидкостью;

  • -  Ж, если расходомер будет эксплуатироваться (эксплуатируется) с рабочей средой газом или паром;

  • 2) в меню "Diagnostics" (диагностика) выбирают пункт "Test Calculation" (проверка вычислений);

  • 3) в открывшемся окне вводят абсолютное давление, перепад давления и температуру процесса из таблицы соответствующего приложения: Е или Ж.

  • 4) в том же самом окне выбирают кнопку "Calculate" и фиксируют вычисленное значение расхода Gebi4 (Mass Flow Rate);

  • 5) повторяют действия по п.3. 4 не менее трех раз, причем вводимые значения должны быть равномерно распределены по всему настроенному диапазону измерения разности давления 9 в соответствии с таблицами Е.1, Ж.1;

  • 6) рассчитывают основную погрешность 6G по формуле:

    G G

    выч расч

    100%

    (1)

расч

где 6выч - вычисленное значение;

Орасч - расчетное значение расхода, которое берется из таблиц соответствующего приложения, Е или Ж;

  • 7) за основную погрешность принимают максимальное значение 6G из полученных по формуле (1).

Значение основной погрешности не должно превышать ±0,05%.

  • 6.3.6 Поверка термопреобразователя сопротивления проводится по

ГОСТ 8.461.

  • 6.3.7 Погрешность расходомера лежит в пределах допускаемых значений, если основная погрешность трубки Annubar, термометра сопротивления (для расходомера Метран-350-М) и основные погрешности измерительных каналов не выходят за пределы допускаемых значений указанных в паспорте на расходомер.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Положительные результаты поверки оформляют в соответствии с ПР 50.2.006 и удостоверяют оттиском поверительного клейма в соответствии с ПР 50.2.007 и в одном из сопроводительных документов изделия.

  • 7.2  На расходомеры, не удовлетворяющие требованиям настоящей рекомендации, выдают извещение о непригодности в соответствии с ПР 50.2.006 и с указанием причин. Поверительное клеймо гасят. Расходомеры к дальнейшей эксплуатации не допускают.

    Инженер-конструктор

    А.В. Колунтаев

    Начальник сектора

    А.М. Скосарев

    А-А

    C-C

    B-B

    L2

    ◄--------------►

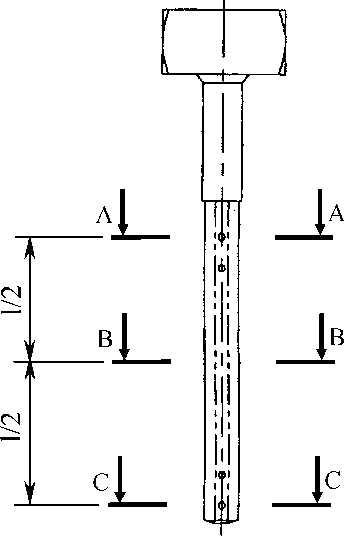

Ширину фронтальной части L измеряют микрометром в сечениях А,В и С.

Сечение А проходит через центр верхнего отверстия трубки Annubar, сечение В -через середину трубки, сечение С - через центр нижнего отверстия.

Рисунок А.1 - Определение отклонений ширины фронтальной части трубки Annubar

I

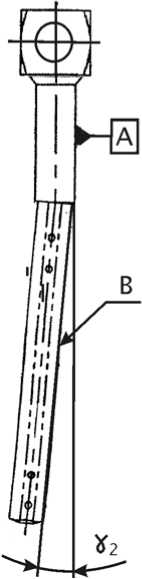

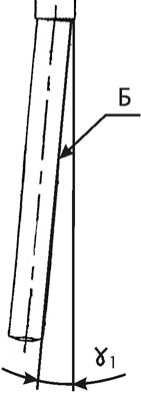

Рисунок Б.1 - Определение отклонений оси трубки Annubar от прямолинейности

QODF

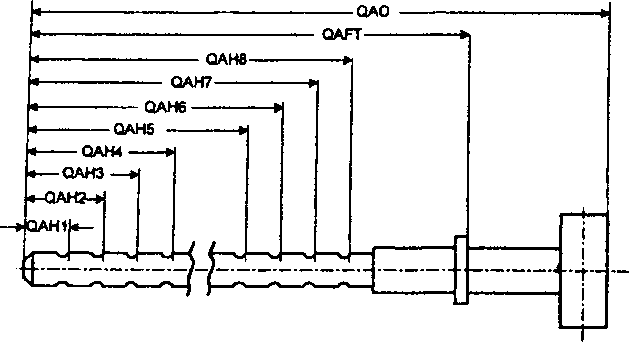

QODF, QAI 11.. .QAI 18, QAFT, QAO - размеры подлежащие контролю

Рисунок В.1 - Определение отклонений высоты фланца (если модель поверяемого расходомера имеет фланцевое подсоединение) и продольных размеров трубки Annubar

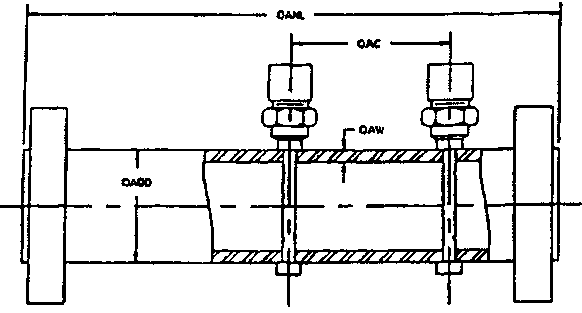

QANL, QAC, QAW, QAOD - размеры подлежащие контролю

Рисунок Г.1 - Определение размеров трубки Annubar модели 10

Рисунок Д.1 - Схема подключения поверяемого расходомера к поверочной установке при поверке канала измерения температуры (только для расходомеров Метран-350-М)

ПРИЛОЖЕНИЕ Е (обязательное)

ДАННЫЕ СТАНДАРТНОЙ КОНФИГУРАЦИИ РАСХОДОМЕРА ДЛЯ ВОДЫ

В пункте меню "Compensated Flow" следует установить: Liquid, Water, Annubar Diamond II+ Mass ProBar.

В следующем окне "WATER Setup" установить: внутренний диаметр 150 мм (при 20°С); материал - углеродистая сталь (сталь 20); сужающее устройство - сенсор ANNUBAR, серия 25/26, материал - нержавеющая сталь 316 (аналог 08Х17Н12М2); пределы измерений: абсолютное давление 200-1000 кПа; температура 0-100°С.

Таблица Е.1

п/п

Рабс? кПа

Т, °С

ДР, кПа

Gрасч, кг/ч

поддиапазон 1

поддиапазон

2,3

поддиапазон

1

поддиапазон 2,3

1

200

10

2

6

71835,8

124423

2

200

10

4

10

101591

160630

3

200

10

6

20

124423

227165

4

200

50

2

6

71521,5

123879

5

200

50

4

10

101147

159927

6

200

50

6

20

123879

226171

7

200

100

2

6

71060,4

123080

8

200

100

4

10

100495

158896

9

200

100

6

20

123080

224713

10

500

10

2

6

71835,8

124423

11

500

10

4

10

101591

160630

12

500

10

6

20

124423

227165

13

500

50

2

6

71521,5

123879

14

500

50

4

10

101147

159927

15

500

50

6

20

123879

226171

16

500

100

2

6

71060,4

123080

17

500

100

4

10

100495

158896

18

500

100

6

20

123080

224713

19

1000

0

2

6

71911,7

124555

20

1000

0

4

10

101698

160799

21

1000

0

6

20

124555

227405

22

1000

10

2

6

71835,8

124423

23

1000

10

4

10

101591

160630

24

1000

10

6

20

124423

227165

25

1000

20

2

6

71760,3

124293

26

1000

20

4

10

101484

160461

27

1000

20

6

20

124293

226926

ПРИЛОЖЕНИЕ Ж

(обязательное)

ДАННЫЕ СТАНДАРТНОЙ КОНФИГУРАЦИИ РАСХОДОМЕРА ДЛЯ ГАЗА

В пункте меню "Compensated Flow" следует установить: Gas, Natural Gas, Annubar Diamond II+ Mass ProBar.

В следующем окне "NATURAL GAS Setup" выбрать Methane 100%.

В следующем окне "NATURAL GAS Setup" установить: внутренний диаметр 150 мм (при 20°С); материал - углеродистая сталь (сталь 20); сужающее устройство -сенсор ANNUBAR, серия 25/26, материал - нержавеющая сталь 316 (аналог 08Х17Н12М2); пределы измерений: абсолютное давление 500-5500 кПа; температура 0-50°С; стандартные условия: давление 101,325 кПа; температура 20°С.

Таблица Ж.1

п/п

Рабс? кПа

Т, °С

ДР, кПа

Gрасч

3/

, м /ч

поддиапазон 1

поддиапазон

2,3

поддиапазон

1

поддиапазон 2,3

1

500

0

2

6

78573,3

135937

2

500

0

4

10

111056

175294

3

500

0

6

20

135937

247193

4

500

20

2

6

75779,5

131104

5

500

20

4

10

107107

169061

6

500

20

6

20

131104

238404

7

500

50

2

6

72121,5

124775

8

500

50

4

10

101937

160900

9

500

50

6

20

124775

226895

10

2500

0

2

6

180115

311898

11

2500

0

4

10

254692

402566

12

2500

0

6

20

311898

568989

13

2500

20

2

6

172699

299056

14

2500

20

4

10

244206

385991

15

2500

20

6

20

299056

545562

16

2500

50

2

6

163365

282892

17

2500

50

4

10

231006

365128

18

2500

50

6

20

282892

516074

19

5500

0

2

6

277527

480641

20

5500

0

4

10

392462

620440

21

5500

0

6

20

480641

877207

22

5500

20

2

6

263337

456066

23

5500

20

4

10

372396

588718

24

5500

20

6

20

456066

832356

25

5500

50

2

6

246616

427107

26

5500

50

4

10

348749

551335

27

5500

50

6

20

427107

779504

ПРИЛОЖЕНИЕ З

(обязательное)

Рисунок З.1 - Схема подачи давления в электронный блок расходомера при поверке каналов избыточного (абсолютного) давления и перепада давления

22
