ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Заместитель директора по производственной метрологии »

. Иванникова

»                2020 г.

Государственная система обеспечения единства измерений.

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «МРСК Урала» с Изменением №1 Измерительные каналы.

Методика поверки

МП 38057-12

с изменением № 1

Москва

2020

Содержание

требованиям.....................................................................................

(Измененная редакция, Изм, № 1)

1 Общие положения

Настоящая методика распространяется на измерительные каналы (далее - ИК) системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ОАО «МРСК Урала» с Изменением №1 (далее - АИИС КУЭ), предназначенной для измерения активной и реактивной электроэнергии, переданной и потребленной за установленные интервалы времени отдельными технологическими объектами ОАО «МРСК Урала», сбора, хранения, обработки и передачи полученной информации.

Перечень ИК и их метрологические характеристики приведены в формуляре (паспорт-формуляры) на АИИС КУЭ.

Поверке подлежит АИИС КУЭ с перечнем измерительных каналов (ИК), прошедших процедуру утверждения типа, и на которую распространяется свидетельство об утверждении типа (состав ИК должен соответствовать описанию типа на АИИС КУЭ).

Допускается проведение поверки АИИС КУЭ в части отдельных ИК, с обязательным указанием в приложении к свидетельству о поверке информации об объеме проведенной поверки.

Первичную поверку систем проводят после проведения испытаний АИИС КУЭ в целях утверждения типа. Допускается совмещение операций первичной поверки и операций, выполняемых при испытаниях типа.

Периодическую поверку системы выполняют в процессе эксплуатации АИИС КУЭ.

Средства измерений (измерительные компоненты) ИК АИИС КУЭ должны быть утвержденных типов, и поверяться в соответствии с интервалами между поверками, установленными при утверждении их типа. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки АИИС КУЭ, поверяется только этот компонент и поверка АИИС КУЭ не проводится. После поверки измерительного компонента и восстановления ИК выполняется проверка ИК в той его части и в том объеме, который необходим для того, чтобы убедиться, что действия, связанные с поверкой измерительного компонента, не нарушили метрологических свойств ИК (схема соединения, коррекция времени и т.п.).

После ремонта АИИС КУЭ, аварий в энергосистеме, если эти события могли повлиять на метрологические характеристики ИК, а так же после замены средств измерений (измерительных компонентов), входящих в их состав, проводится внеочередная поверка АИИС КУЭ в объеме первичной поверки. Допускается проводить поверку только тех ИК, которые подверглись указанным выше воздействиям. Во всех указанных случаях оформляется технический акт о внесенных изменениях. Технический акт хранится совместно со свидетельством о поверке, как неотъемлемая часть эксплуатационных документов на АИИС КУЭ.

Интервал между поверками - 4 года.

Раздел 1 (Измененная редакция, Изм. № 1)

  • 2 Перечень операций поверки средства измерений

При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пункта НД по поверке

Обязательность проведения операции при

первичной поверке

периодической поверке

1 Внешний осмотр средства измерений

7

Да

Да

2 Подготовка к поверке и опробование средства измерений:

8

3 Поверка измерительных компонентов АИИС КУЭ

8.2

Да

Да

4 Проверка счетчиков электрической энергии

8.3

Да

Да

5 Проверка УСПД

8.4

Да

Да

б Проверка          функционирования

компьютеров АИИС КУЭ (АРМ или сервера

8.5

Да

Да

7 Проверка функционирования вспомогательных устройств

8.6

Да

Да

8 Проверка отсутствия ошибок информационного обмена

8.7

Да

Да

9 Проверка программного обеспечения средства измерений

9

Да

Да

10 Определение метрологических характеристики средства измерений:

10

11 Проверка нагрузки на вторичные цепи измерительных трансформаторов напряжения

10.1

Да

Да

12 Проверка нагрузки на вторичные цепи измерительных трансформаторов тока

10.2

Да

Да

13 Проверка падения напряжения в линии связи между вторичной обмоткой TH и счетчиков

10.3

Да

Да

14 Проверка погрешности системы обеспечения единого времени

10.4

Да

Да

15 Подтверждение соответствия средства измерений метрологическим требованиям

И

Да

Да

16 Оформление результатов поверки

12

Да

Да

Раздел 2 (Измененная редакция, Изм. № 1)

3 Требования к условиям проведения поверки

Условия поверки АИИС КУЭ должны соответствовать условиям ее эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.

Раздел 3 (Измененная редакция, Изм. № 1)

4 Требования к специалистам, осуществляющим поверку

  • 4.1 К проведению поверки АИИС КУЭ допускают поверителей, изучивших настоящую методику поверки и руководство по эксплуатации на АИИС КУЭ, имеющих соответствующее образование и стаж работы по данному виду измерений не менее 1 года..

  • 4.2 Измерение вторичной нагрузки измерительных трансформаторов тока, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3196-2018 «Методика измерений мощности нагрузки измерительных трансформаторов тока в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже IV, второй -удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже III.

  • 4.3  Измерение вторичной нагрузки измерительных трансформаторов напряжения, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3195-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов напряжения в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже IV, второй - удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже III.

  • 4.4 Измерение потерь напряжения в линии соединения счетчика с измерительным трансформатором напряжения, входящими в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3598-2018 «ГСИ. Методика измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже IV, второй - удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже III.

Раздел 4 (Измененная редакция, Изм. 1)

5 Метрологические и технические требования к средствам поверки

При проведении поверки применяют средства измерений в соответствии с методиками поверки, указанными в описаниях типа на измерительные компоненты АИИС КУЭ, а также приведенные в таблице 2.

Таблица 2 - Средства поверки

Наименование средства измерений

Измеряемая величина

Метрологические характеристики

Номер пункта НД по поверке

Прибор комбинированный Testo 608-Н2

Температура окружающего воздуха

Диапазон измерений от минус 40 до 50 °C; цена деления шкалы 1 °C.

Пределы допускаемой абсолютной погрешности: ±1 °C

8

Относительная влажность воздуха

Диапазон измерения от 10 до 95%

Пределы допускаемой абсолютной погрешности: ±5 %

8

Измеритель потерь напряжения СА210

Действующее значение силы тока

Диапазон измерений: от 0,01 до 1,2ТНом

Пределы допускаемой относительной погрешности (50: ±7 %

10.1, 10.2, 10.3

Действующее значение напряжения

Диапазон измерений: от 0 до 20 В

Пределы допускаемой относительной погрешности (8ц): ±7 %

10.1, 10.2, 10.3

Наименование средства измерений

Измеряемая величина

Метрологические характеристики

Номер пункта НД по поверке

Блок   коррекции

времени ЭНКС-2

Сигналы точного времени

Предел допускаемой абсолютной погрешности синхронизации 1PPS и IRIG к шкале UTC — ± 500 нс, минимальный квант корректировки времени —  11 нс, абсолютная

погрешность при отсутствии связи — ± 0,4 с/сутки

10.4

Переносной компьютер с ПО и оптический преобразователь для работы со счетчиками системы

  • 1. Допускается применение других основных и вспомогательных средств поверки с метрологическими характеристиками, обеспечивающими требуемые точности измерений.

  • 2. Все средства измерений, применяемые при поверке, должны быть утвержденного типа и зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений, а также иметь действующие свидетельства о поверке.

Раздел 5 (Изменённая редакция, Изм. № 1)

6 Требования (условия) по обеспечению безопасности проведения поверки

  • 6.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, Правилами по охране труда при эксплуатации электроустановок (утв. Приказом Минтруда России от 24.07.2013 № 328н), а также требования безопасности на средства поверки, поверяемые трансформаторы и счетчики, изложенные в их руководствах по эксплуатации.

  • 6.2 Эталонные средства измерений, вспомогательные средства поверки и оборудование должны соответствовать требованиям ГОСТ 12.2.003, ГОСТ 12.2.007.3, ГОСТ 12.2.007.7.

Раздел 6 (Изменённая редакция, Изм. № 1)

7 Внешний осмотр средства измерений

  • 7.1 Проверяют целостность корпусов и отсутствие видимых повреждений измерительных компонентов, наличие доверительных пломб и клейм.

  • 7.2 Проверяют отсутствие следов коррозии и нагрева в местах подключения проводных линий.

Раздел 7 (Изменённая редакция, Изм, № 1)

8 Подготовка к поверке и опробование средства измерений

  • 8.1 Для проведения поверки представляют следующую документацию:

  • - Паспорт (формуляр или паспорт-формуляр) АИИС КУЭ;

  • - описание типа АИИС КУЭ;

  • - свидетельства о поверке измерительных компонентов, входящих в ИК, и свидетельство о предыдущей поверке системы (при периодической и внеочередной поверке);

  • - паспорта-протоколы на ИК;

  • - рабочие журналы АИИС КУЭ с данными по климатическим и иным условиям эксплуатации за межповерочный интервал (только при периодической поверке).

  • 8.2 Перед проведением поверки выполняют следующие подготовительные работы:

  • - проводят технические и организационные мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования;

  • - средства поверки выдерживают в условиях и в течение времени, установленных в НТД на средства поверки;

  • - все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение — после всех отсоединений.

8.3 Проверка счетчиков электрической энергии

  • 8.3.1 Проверяют наличие и сохранность пломб на счетчике и испытательной коробке. Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения счетчика к цепям тока и напряжения, в частности, правильность чередования фаз. При отсутствии таких документов или нарушении (отсутствии) пломб проверяют правильность подключения счетчиков к цепям тока и напряжения (соответствие схем подключения - схемам, приведенным в паспорте на счетчик). Проверяют последовательность чередования фаз. При проверке последовательности чередования фаз действуют в соответствии с указаниями, изложенными в руководстве по его эксплуатации.

  • 8.3.2 Проверяют работу всех сегментов индикаторов, отсутствие кодов ошибок или предупреждений, прокрутку параметров в заданной последовательности.

  • 8.3.3 Проверяют работоспособность оптического порта счетчика с помощью переносного компьютера. Преобразователь подключают к любому последовательному порту переносного компьютера. Опрашивают счетчик по установленному соединению. Опрос счетчика считается успешным, если получен отчет, содержащий данные, зарегистрированные счетчиком.

  • 8.3.4 Проверяют соответствие индикации даты в счетчике календарной дате (число, месяц, год). Проверку осуществляют визуально или с помощью переносного компьютера через оптопорт.

8.4 Проверка УСПД

  • 8.4.1 Проверяют наличие и сохранность пломб на УСПД. При отсутствии или нарушении пломб проверяют правильность подсоединения УСПД.

  • 8.4.2  Проверяют правильность функционирования УСПД в соответствии с его эксплуатационной документацией с помощью тестового программного обеспечения, поставляемого в комплекте УСПД. Проверка считается успешной, если все подсоединенные к УСПД счетчики опрошены и сообщения об ошибках отсутствуют.

  • 8.4.3 Проверяют программную защиту УСПД от несанкционированного доступа в соответствии с эксплуатационным документом на УСПД.

  • 8.4.4 Проверяют правильность значений коэффициентов трансформации измерительных трансформаторов, если предусмотрено их хранение в памяти процессора УСПД.

8.5 Проверка функционирования компьютеров АИИС КУЭ (АРМ или сервера)

  • 8.5.1 Проводят опрос текущих показаний всех счетчиков электроэнергии.

  • 8.5.2 Проверяют глубину хранения измерительной информации в центральном сервере АИИС КУЭ.

  • 8.5.3  Проверяют защиту программного обеспечения на ЭВМ АИИС КУЭ от несанкционированного доступа. Для этого запускают на выполнение программу сбора данных и в поле «пароль» вводят неправильный код. Проверку считают успешной, если при вводе неправильного пароля программа не разрешает продолжать работу.

  • 8.5.4 Проверяют работу аппаратных ключей. Выключают компьютер и снимают аппаратную защиту (отсоединяют ключ от порта компьютера). Включают компьютер, загружают операционную систему и запускают программу. Проверку считают успешной, если получено сообщение об отсутствии «ключа защиты».

  • 8.5.5 Проверяют правильность значений коэффициентов трансформации измерительных трансформаторов, если предусмотрено их хранение в сервере АИИС КУЭ.

8.6 Проверка функционирования вспомогательных устройств

  • 8.6.1 Проверка функционирования мультиплексоров.

Проверяют функционирование мультиплексоров с помощью переносного компьютера, подключенного к мультиплексору (группе мультиплексора) через кабель RS232, и специальной программы. Мультиплексор (группа мультиплексоров) считают работоспособным, если все счетчики, подключенные к данному мультиплексору (группе), были опрошены.

  • 8.6.2 Проверка функционирования модемов.

Проверяют функционирование модемов, используя коммуникационные возможности специальных программ. Модемы считаются исправными в составе комплекса, если были установлены коммутируемые соединения и по установленным соединениям успешно прошел опрос счетчиков или УСПД.

Допускается автономная проверка модемов с использованием тестового программного обеспечения.

  • 8.6.3 Проверка функционирования адаптеров интерфейса.

Подключают к адаптерам переносной компьютер с ПО, используя кабель RS232. Проверка считается успешной, если удалось опросить все счетчики, подключенные к данному адаптеру.

8.7 Проверка отсутствия ошибок информационного обмена

Операция проверки отсутствия ошибок информационного обмена предусматривает экспериментальное подтверждение идентичности числовой измерительной информации в счетчиках электрической энергии (исходная информация), и памяти центрального сервера.

В момент проверки все технические средства, входящие в проверяемый ИК, должны быть включены.

  • 8.7.1 На центральном компьютере (сервере) системы распечатывают значения активной и реактивной электрической энергии, зарегистрированные с 30-ти минутным интервалом за полные предшествующие дню проверки сутки по всем ИК. Проверяют наличие данных, соответствующих каждому 30-ти минутному интервалу времени. Пропуск данных не допускается за исключением случаев, когда этот пропуск был обусловлен отключением ИК или устраненным отказом какого-либо компонента системы.

  • 8.7.2 Распечатывают журнал событий счетчика и УСПД и отмечают моменты нарушения связи между измерительными компонентами системы. Проверяют сохранность измерительной информации в памяти УСПД (или в памяти счетчика электрической энергии и центральном сервере системы - при 2-х уровневой иерархии АИИС КУЭ) и центральном сервере системы на тех интервалах времени, в течение которого была нарушена связь.

  • 8.7.3 Распечатывают на центральном компьютере (сервере) профиль нагрузки за полные сутки, предшествующие дню поверки. Используя переносной компьютер, считывают через оптопорт профиль нагрузки за те же сутки, хранящийся в памяти счетчика. Различие значений активной (реактивной) мощности, хранящейся в памяти счетчика (с учетом коэффициентов трансформации измерительных трансформаторов) и базе данных центрального сервера не должно превышать двух единиц младшего разряда учтенного значения.

  • 8.7.4 Рекомендуется вместе с проверкой по п. 8.11.3 сличать показания счетчика по активной и реактивной электрической энергии строго в конце получаса (часа) и сравнивать с данными, зарегистрированными в центральном компьютере (сервере) системы для того же момента времени. Для этого визуально или с помощью переносного компьютера через оптопорт считывают показания счетчика по активной и реактивной электрической энергии и сравнивают эти данные (с учетом коэффициентов трансформации измерительных трансформаторов), с показаниями, зарегистрированными в центральном компьютере (сервере) системы. Расхождение не должно превышать две единицы младшего разряда.

Раздел 8 (Изменённая редакция, Изм, № 1)

9 Проверка программного обеспечения средства измерений

  • 9.1  Проводится проверка соответствия заявленных идентификационных данных программного обеспечения (ПО), указанных в описании типа и эксплуатационной документации:

  • -  наименование программного обеспечения;

  • -  идентификационное наименование программного обеспечения;

  • -  номер версии (идентификационный номер) программного обеспечения;

  • 9.2 Идентификация ПО СИ реализуется следующими методами:

  • - с помощью ПО СИ или аппаратно-программных средств, разработанных организацией-разработчиком СИ (ПО СИ);

  • - с использованием специальных протестированных (аттестованных, сертифицированных) аппаратно-программных средств и/или протестированного (аттестованного, сертифицированного) по.

  • 9.3 Результаты проверки считают положительными, если идентификационное наименование ПО, номер версии (идентификационный номер) ПО, цифровой идентификатор ПО (контрольная сумма), алгоритм вычисления цифрового идентификатора не противоречат приведенным в описании типа на АПИС КУЭ.

Раздел 9(Изменённая редакция, Изм, № 1)

  • 10 Определение метрологических характеристики средства измерений

10.1  Проверка нагрузки вторичных цепей измерительных трансформаторов напряжения

  • 10.1.1 Проверяют наличие и сохранность пломб доверительных и энергоснабжающих организаций на клеммных соединениях, имеющихся на линии связи TH со счетчиком. Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения первичных и вторичных обмоток TH. При отсутствии таких документов или нарушении (отсутствии) пломб проверяют правильность подключения первичных и вторичных обмоток TH.

  • 10.1.2 При проверке мощности TH необходимо убедиться, что отклонение вторичного напряжения при нагруженной вторичной обмотке составляет не более ±10 % от Uhom-

Измеряют мощность нагрузки вторичных цепей TH, которая должна находиться в диапазоне, указанном в ГОСТ 1983-2001 и/или в описании типа средств измерений на конкретный тип TH.

Измерение мощности нагрузки вторичных цепей TH проводят в соответствии с МИ 3195-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов напряжения в условиях эксплуатации».

Примечания

  • 1 Допускается измерение мощности нагрузки вторичных цепей TH не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный измерительный канал в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает вьшолнение указанного выше условия для TH.

  • 2 Допускается мощность нагрузки определять расчетным путем, если известны входные (проходные) импедансы всех устройств, подключенных ко вторичным обмоткам измерительных трансформаторов.

  • 3 Допускается проведение измерений в соответствии с другими аттестованными методиками измерений.

10.2 Проверка нагрузки вторичных цепей измерительных трансформаторов тока

  • 10.2.1 Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения вторичных обмоток ТТ. При отсутствии таких документов проверяют правильность подключения вторичных обмоток ТТ.

  • 10.2.2 Измеряют мощность нагрузки вторичных цепей ТТ, которая должна находиться в диапазоне, указанном в ГОСТ 7746-2001 и/или в описании типа средств измерений на конкретный тип ТТ.

Измерение мощности вторичной нагрузки ТТ проводят в соответствии с МИ 3196-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов тока в условиях эксплуатации».

Примечания

  • 1 Допускается измерение мощности нагрузки вторичных цепей ТТ не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный измерительный канал в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает вьшолнение указанного выше условия для ТТ.

  • 2 Допускается мощность нагрузки определять расчетным путем, если известны входные (проходные) импедансы всех устройств, подключенных ко вторичным обмоткам ТТ.

  • 3 Допускается проведение измерений в соответствии с другими аттестованными методиками измерений.

10.3 Проверка падения напряжения в линии связи счетчика с измерительным трансформатором напряжения

  • 10.3.1 Измеряют падение напряжения ил в проводной линии связи для каждой фазы в соответствии с МИ 3598-2018 «ГСИ. Методика измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации». Падение напряжения не должно превышать 0,25 % от номинального значения на вторичной обмотке TH.

Примечания

  • 1 Допускается измерение падения напряжения в линии соединения счетчика с TH не проводить, если такие измерения проводились при составлении паспортов - протоколов на данный измерительный канал в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт- протокол подтверждает выполнение указанного выше требования.

  • 2 Допускается падение напряжения в линии соединения счетчика с TH определять расчетным путем, если известны параметры проводной линии связи и сила электрического тока, протекающего через линию связи.

  • 3  Допускается проведение измерений в соответствии с другими аттестованными методиками измерений.

10.4 Проверка системы обеспечения единого времени

  • 10.4.1 При реализации варианта СОЕВ, представленного на рисунке 1, проверка СОЕВ осуществляется в следующем порядке:

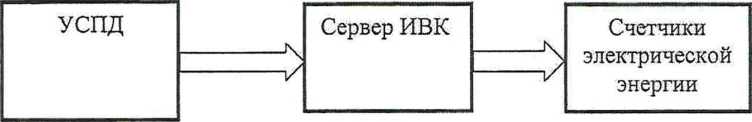

Рисунок 1

  • 1) Подключив блок коррекции времени (БКВ) ЭНКС-2 к УСПД, расхождение шкал времени УСПД и БКВ ЭНКС-2. Расхождение шкал времени УСПД и БКВ ЭНКС-2 не должно превышать 0,1 с.

  • 2) По журналу событий УСПД определяют смещение шкал времени УСПД - Сервер ИВК и УСПД - счетчики электрической энергии.

Расхождение шкал времени УСПД - Сервер ИВК не должно превышать 1 с.

Расхождение шкал времени Сервер ИВК - счетчики электрической энергии не должно превышать 1 с.

  • 10.4.2 Погрешность СОЕВ АИИС КУЭ расчетным методом определяются по формуле:

Лт = ±1,1 Jat:isk + йТуСга + т ■ Т„):,                    (1)

где Дтиз:< - предельное смещение шкалы времени сервера ИВК относительно национальной шкалы времени UTC(SU), с;

Дгст- предельное смещение шкалы времени счетчика относительно УСПД, с;

Дтусгщ - предельное смещение относительно шкалы времени сервера ИВК от шкалы времени УСПД, с;

tTpj.- изменение хода часов счетчика с учетом предельных значений температур, указанных в рабочих условиях эксплуатации, с;

Т„ - период синхронизации счетчика, с. Раздел 10 (Изменённая редакция, Изм. № 1)

  • 11 Подтверждение соответствия средства измерений метрологическим требованиям

11.1 Поверка измерительных компонентов АИИС КУЭ

  • 11.1.1 Проверяют наличие свидетельств о поверке и срок их действия для всех измерительных компонентов: измерительных трансформаторов тока и напряжения, счетчиков электрической энергии, УСПД. При обнаружении просроченных свидетельств о поверке измерительных компонентов дальнейшие операции по поверке ИК, в который они входят, выполняют после поверки этих измерительных компонентов.

Допускается при обнаружении просроченных свидетельств о поверке измерительных компонентов ИК проводить их поверку на месте эксплуатации в процессе поверки АИИС КУЭ.

Измерительные компоненты поверяются по методикам поверки, утвержденным при утверждении их типа.

  • 11.1.2 Проверяют правильность расположения измерительных компонентов, правильность схем подключения измерительных трансформаторов тока (ТТ) и измерительных трансформаторов напряжения (TH) к счетчикам электрической энергии; правильность прокладки проводных линий связи по проектной документации на АИИС КУЭ.

  • 11.1.3  Проверяют соответствие типов фактически используемых измерительных компонентов типам, указанным в описании типа АИИС КУЭ и/или паспорте (формуляре).

  • 11.1.4  В случае выявления несоответствий по пунктам 11.1.1 - 11.1.3 поверку приостанавливают до устранения выявленных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

  • 11.2 В случае выявления несоответствий по пунктам 7.1 - 7.2 поверку приостанавливают до устранения выявленных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

  • 11.3 В случае выявления несоответствий по пунктам 8.3.1 - 8.3.4 процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

  • 11.4 В случае выявления несоответствий по пунктам 8.4.1-8.4.4 процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

  • 11.5 В случае выявления несоответствий по пунктам 8.5.1 - 8.5.5 процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

  • 11.6 В случае выявления несоответствий по пунктам 8.6.1 - 8.6.3 процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

  • 11.7 В случае выявления несоответствий по пунктам 8.7.1 - 8.7.4, проверку АИИС КУЭ приостанавливают до устранения причин выявленных несоответствий. В случае невозможности устранения выявленных несоответствий, АИИС КУЭ в части неисправных ИК бракуется.

  • 11.8 В случае выявления несоответствий по пунктам 9.1 - 9.3 АИИС КУЭ считается не прошедшей поверку и признается непригодной к применению.

  • 11.9 При отклонении мощности нагрузки вторичной цепи TH от заданного значения, процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

  • 11.10 При отклонении мощности нагрузки вторичных цепей ТТ от заданного значения, процедуру проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

  • 11.11 При превышении значения падения напряжения в линии связи счетчика с измерительным трансформатором напряжения более =0.25 % операции проверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ПК бракуется.

  • 11.12 В случае если значение смещения шкал времени компонентов СОЕВ относительно источника точного времени полученного по п. 10.4.1 и значения по п. 10.4.2 больше значения указанного в описании типа АИИС КУЭ в части неисправных ИК бракуется.

Раздел И (Изменённая редакция, Изм. № 1)

12 Оформление результатов поверки

  • 12.1 На основании положительных результатов подтверждения соответствия по пунктам разделов 7-11 выписывают свидетельство о поверке АИИС КУЭ по форме и содержанию, удовлетворяющее требованиям действующих нормативно-правовых актов. В приложении к свидетельству указывают перечень и состав ИК с указанием наименований, классов точности, типов в соответствии со свидетельствами об утверждении типа СИ, заводских номеров измерительных компонентов, входящих в состав каждого ИК (для счетчиков электрической энергии также указывается условное обозначение модификации и варианта исполнения в соответствии со свидетельством об утверждении типа СИ), прошедших поверку и пригодных к применению, также указывают наименования, типы и заводские номера УСПД. Знак поверки наносится на свидетельство о поверке путем нанесения оттиска поверительного клейма.

  • 12.2 В случае, если отдельные ИК были забракованы по пунктам разделов 7-11, АИИС КУЭ признается непригодной к дальнейшей эксплуатации, в части ИК не прошедших с положительным результатом поверку и на нее выдают извещение о непригодности по форме и содержанию, удовлетворяющее требованиям действующих нормативно-правовых актов, с указанием причин непригодности. В приложении к извещению о непригодности указывают перечень и состав ИК с указанием наименований, типов в соответствии со свидетельствами об утверждении типа СИ, заводских номеров измерительных компонентов, входящих в состав каждого ИК (для счетчиков электрической энергии также указывается условное обозначение модификации и варианта исполнения в соответствии со свидетельством об утверждении типа СИ), не соответствующих метрологическим требованиям, установленным в описании типа.

  • 12.3 Результаты первичной поверки АИИС КУЭ оформляются только после утверждения типа системы. Допускается при проведении испытаний в целях утверждения типа и опробовании методики поверки при их проведении одновременно оформлять результаты калибровки ИК и использовать их в дальнейшем при поверке АИИС КУЭ при условии выполнения требований постановления Правительства Российской Федерации от 02.04.2015 № 311.

  • 12.4 В ходе поверки оформляется протокол поверки, отражающий выполнение процедур по пунктам разделов 7-11 и их результаты. Протокол поверки оформляют в произвольной форме.

  • 12.5 Результаты поверки АИИС КУЭ подтверждаются в соответствии с частью 4 статьи 13 Федерального закона № 102-ФЗ сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. Раздел 12 (Изменённая редакция, Изм. № 1)

Приложения А и Б (удалено, Изм. № 1)

Разработал:

Зам. начальника отдела ФГУП «ВНИИМС

Ю.А. Шатохина

Вед. инженер ФГУП «ВНИИМС»

.И. Кириллова

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
