УТВЕРЖДАЮ"

МОДУЛИ ИЗМЕРИТЕЛЬНЫЕ СЕРИЙ KL,KS МЕТОДИКА ПОВЕРКИ МП 2064-0048-2010

Руководитель лаборатории

ГЦИ СИ ФГУДДЩИИМ им Д.И. Менделеева"

В.П. Пиастро

"       декабря 2010г.

Санкт-Петербург 2010

Настоящая методика поверки распространяется на находящиеся в эксплуатации модули серий KL,KS (далее - модули) производства фирмы "Beckhoff Automation GmbH", (Германия).

Методика устанавливает методы первичной и периодической поверок и порядок оформления результатов поверок.

Межповерочный интервал - два года.

1. ОПЕРАЦИИ ПОВЕРКИ

  • 1.1. При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операций

Пункты методики

Обязательность проведения операций при

выпуске из производства и после ремонта

хранении и эксплуатации

1. Внешний осмотр

5.1

да

да

2. Проверка диапазонов и определение приведённой погрешности модулей преобразования напряжения постоянного тока в цифровой код.

5.2

да

да

3. Проверка диапазонов и определение приведённой погрешности модулей преобразования силы постоянного тока в цифровой код.

5.3

да

да

4. Проверка диапазонов и определение абсолютной погрешности модулей преобразования температуры в цифровой код (при работе с термометрами сопротивления).

5.4

да

да

5. Проверка диапазонов и определение приведённой погрешности модулей преобразования температуры в цифровой код (при работе с термопарами).

5.5

да

да

6. Проверка диапазонов и определение приведённой погрешности модулей преобразования напряжения постоянного тока в цифровой код (при работе с тензорезисторами).

5.6

да

да

7. Проверка диапазонов и определение приведённой погрешности модулей преобразования напряжения и силы переменного тока в цифровой код.

5.7

да

да

8. Проверка диапазонов и определение приведённой погрешности модулей преобразования цифровых сигналов в аналоговый выходной сигнал постоянного напряжения.

5.8

да

да

9. Проверка диапазонов и определение приведённой погрешности модулей преобразования цифровых сигналов в аналоговый выходной сигнал силы постоянного тока.

5.9

да

да

10. Проверка диапазона и определение приведённой погрешности модулей преобразования цифровых сигналов в скважность импульсов при широтно-импульсной модуляции (ШИМ).

5.10

да

да

Продолжение таблицы 1

11. Проверка диапазона и определение относительной погрешности модулей преобразования цифровых сигналов в частоту при частотной модуляции (ЧМ).

5.1 1

да

да

12. Проверка диапазона и определение абсолютной погрешности модулей измерения количества импульсов.

5.12

да

да

13. Проверка электрической прочности изоляции

5.13

да

да

2. СРЕДСТВА ПОВЕРКИ

  • 2.1. При проведении поверки должны быть применены средства поверки, приведенные в таблице 2.

Таблица 2

Рекомендуемые средства поверки

Основные метрологические характеристики

Количество,

шт.

Калибратор универсальный Н4-7 (с преобразователем напряжение-ток Я9-44)

Постоянный ток до 20 А, от ±0,004 до ±0,025 % Постоянное напряжение до 1000 В от ± 0,002 до ± 0,0035 % Переменный ток до 20 А от ± 0,015 до ±0,03 % Переменное напряжение до 700 В от ± 0,005 до ± 0,008 %

1

Мультиметр В7 - 64/1

от 2,0 В до 12,5 В

± (40 ppm от Ux + 2 ед.мл.р.)

1

Магазин сопротивления Р4831

от 10‘2 до106 Ом, кл. 0,02

1

Частотомер электронно-счетный

43-63

Частота от 0,1 Гцдо200 МГц, от 0,1 мкс до 1000 с, 5Т= ±( 8о + Ттакт/пТизм)

1

Генератор импульсов Г5-82

Период повторения импульсов Т от 1 до 9,9-107 мкс Погрешность установки периода повторения ±3’10'3Т

1

Универсальная пробойная установка УПУПО

от 0 до 10000 В

1

Примечание. При поверке допускается использовать другое оборудование, аналогичное по своим техническим и метрологическим характеристикам и обеспечивающее заданные режимы поверки.

  • 2.2. Работы со средствами поверки должны проводиться в соответствии с их эксплуатационной документацией.

  • 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1. При поверке модулей серий KL,KS необходимо соблюдать требования безопасности, указанные в эксплуатационной документации, и требования безопасности применяемого оборудования.

    • 3.2. Соблюдать общие требования техники безопасности при эксплуатации электроустановок.

    • 3.3. Специалист, осуществляющий поверку модулей, должен иметь удостоверение Государственного поверителя.

  • 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКИ К НЕЙ

    • 4.1. При проведении поверки должны соблюдаться следующие нормальные условия:

      • - диапазон температуры окружающего воздуха, °C...........................от 15 до 25

      • -  относительная влажность воздуха при температуре 25 °C, %,..........от 30 до 80

      • - диапазон атмосферного давления, кПа.........................................от 86 до 106

    • 4.2. При подготовке к поверке модули выдерживать в нормальных условиях не менее одного часа.

  • 5. ПРОВЕДЕНИЕ ПОВЕРКИ И ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

    • 5.1. Внешний осмотр

      • 5.1.1. При проведении внешнего осмотра должно быть установлено соответствие модулей следующим требованиям:

  • -  корпус не должен иметь механических повреждений;

  • -  маркировка должна быть нанесена четко и соответствовать требованиям эксплуатационной документации;

  • -  комплектность должна соответствовать разделу "Комплектность" Руководства по эксплуатации.

  • 5.2. Проверка диапазонов и определение приведённой погрешности модулей преобразования напряжения постоянного тока в цифровой код.

    • 5.2.1. Собрать схему в соответствии с рисунком 1 .

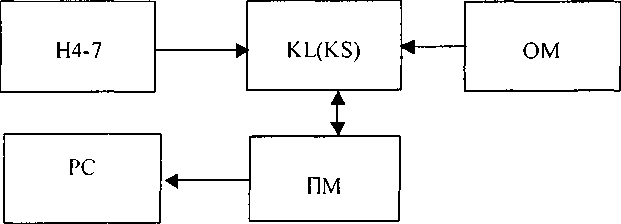

Н4-7 - калибратор универсальный

(в режиме воспроизведения постоянного напряжения); KL,KS,- модули серий KL,KS;

ПМ- процессорный модуль;

ОМ- оконечный модуль;

PC - персональный компьютер.

Рисунок 1

Таблица 3

Диапазон входных сигналов, В

Unp,

код

Упр и, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования Упреди, %

в

код

от -10 до 10

-10

-32768

KL,KS 3001, KL,KS 3002,

KL,KS 3 102, KL,KS 3404,

KL,KS 3408, KL,KS 4494

KL,KS 3362

KL,KS 3132

±0,3

±0,5

± 0,05

-5

-16383

0

0

5

16383

10

32767

от 0 до 10

0

0

KL,KS 3061,KL,KS 3062,

KL,KS 3064,KL,KS 3464,

KL,KS 3468

±0,3

2,5

8191

5,0

16383

7,5

24585

10

32767

от -2 до 2

-2

-32768

KL,KS 3182

± 0,05

-1

-16383

0

0

1

16383

2

32767

от 0 до 10

0

0

KL,KS 3162

±0,05

2,5

8191

5,0

16383

7,5

24585

10

32767

от 0 до 2

0

0

KL,KS 3172

±0,05

0,5

8191

1

16383

1,5

24585

2

32767

от 0 до 0,3

0

0

KL,KS 3681

± 0,2

0,075

75000

0,15

150000

0,225

225000

0,3

300000

от 0 до 3

0

0

0,75

750000

1,5

1500000

2,25

2250000

3

3000000

от 0 до 30

0

0

7,5

7500000

15

1500000

22,5

22500000

30

30000000

от 0 до 300

0

0

75

75000000

150

150000000

225

225000000

300

300000000

  • 5.2.2. Подавать с выхода Н4-7 значения напряжений UH0M в соответствии с таблицей 3 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.2.3. Снимать с экрана монитора PC значения Unp

  • 5.2.4. Для каждого значения U|ip вычислить приведённую погрешность преобразования напряжения постоянного тока в цифровой код по формуле:

Y,1|)U = . 100%,

U max - U min

где ином~ значение номинального напряжения (в коде);

Unp - значение напряжения, снятое с экрана монитора PC (в коде);

Umax, Umin- максимальное и минимальное значения диапазона преобразования (в коде).

Модули преобразования напряжения постоянного тока в цифровой код считаются выдержавшими поверку, если ни одно из полученных значений упр и не превышает (по абсолютной величине) упред и.

5.3. Проверка диапазонов и определение приведённой погрешности модулей преобразования силы постоянного тока в цифровой код.

5.3.1. Собрать схему в соответствии с рисунком 1, используя калибратор универсальный Н4-7 в режиме воспроизведения силы постоянного тока.

Таблица 4

Диапазон входных сигналов, мА, А

1цом

I пр,

код

Ynp г %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования у„ред 1,

%

мА

код

от 0 до 20

0

0

KL,KS 301 1, KL,KS 3012,

KL,KS3041, KL,KS 3042,

KL,KS 3044, KL,KS 3112,

±0,3

5

8191

10

16383

15

24585

20

32767

KL,KS 3142

±0,05

от 4 до 20

4

0

KL,KS3021, KL,KS 3022,

KL,KS 3051, KL,KS 3052, KL,KS 3054, KL,KS 3122, KL,KS 3454, KL,KS 3458

± 0,3

8

8191

12

16383

16

24585

20

32767

от 0 до 20

0

0

KL,KS 3142

±0,05

5.

8191

10

16383

15

24585

20

32767

от 4 до 20

4

0

KL,KS3152

±0,05

8

8191

12

16383

16

24585

20

32767

от 0 до 0,1А

0

0

KL,KS 3681

±0,5

0,025

25000

0,05

50000

0,075

75000

0,1

100000

Продолжение таблицы 4

от 0 до 1А

0

0

±0,5

0,25

250000

0,5

500000

0,75

750000

1,0

1000000

от 0 до 10 А

0

0

±1,2

2,5

2500000

5,0

5000000

7,5

7500000

10

10000000

  • 5.3.2. Подавать с выхода Н4-7 значения силы тока 1ном в соответствии с таблицей 4 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.3.3. Снимать с экрана монитора PC значения 1пр

  • 5.3.4. Для каждого значения 1пр. вычислить приведённую погрешность преобразования силы тока постоянного напряжения в цифровой код по формуле:

ynpl = LH±Mll2L.100%,

I шах - I min

где 1ном- значение силы номинального тока (в коде);

1пр - значение силы тока, снятое с экрана монитора PC (в коде);

Imax, Imin- максимальное и минимальное значения диапазона преобразования (в коде).

Модули преобразования силы постоянного тока в цифровой код считаются выдержавшими поверку, если ни одно из полученных значений у|1р | не превышает (по абсолютной величине) упред ь

  • 5.4. Проверка диапазонов и определение абсолютной погрешности модулей преобразования температуры в цифровой код (при работе с термометрами сопротивления).

  • 5.4.1. Собрать схему в соответствии с рисунком 2 .

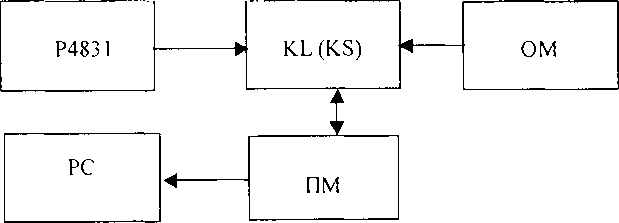

Р4831-магазин сопротивлений; KL,KS- модули серии KL,KS; ПМ- процессорный модуль; ОМ- оконечный модуль;

PC - персональный компьютер.

Рисунок 2

Таблица 5

Диапазон,

°C

К-НОМ,

Ом

т

1 НОМ?

т

1 ир. код

^нр Т>

°C

Наименование модулей

Пределы допускаемой абсолютной погрешности преобразования Диред Т, °C

°C

код

от-200 до

850

18,52

-200

-2000

KL,KS 3201,

KL,KS 3202,

KL,KS3204,

KL,KS 3222

± 1

±0,1

125,16

65

650

222,68

330

3300

312,10

595

5950

390,48

850

8500

от -50 до

150

74,21

-50

-500

KL,KS 3228

KL,KS 3208-0010

± 1

±1,5

100,00

0

0

129,17

50

500

161,72

100

1000

198,68

150

1500

  • 5.4.2. Устанавливать на магазине Р4831 значения сопротивлений RH0M> в соответствии с таблицей 5 последовательно для всех диапазонов и всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.4.3. Снимать с экрана монитора PC значения Тпр.

  • 5.4.4. Для каждого значения Тпр вычислить абсолютную погрешность преобразования температуры в цифровой код по формуле:

д Тном - Тпр

10

где Тном - значение номинальной температуры (в коде);

Тпр -значение температуры, снятой с экрана монитора PC (в коде).

Модули преобразования температуры в цифровой код (при работе с термометрами сопротивления) считаются выдержавшими поверку, если ни одно из полученных значений ДПрт не превышает (по абсолютной величине) Дпредт-

  • 5.5. Проверка диапазонов и определение приведённой погрешности модулей преобразования температуры в цифровой код (при работе с термопарами).

  • 5.5.1. Собрать схему в соответствии с рисунком 1, используя калибратор универсальный Н4-7 в режиме воспроизведения постоянного напряжения.

  • 5.5.2. Подавать с выхода Н4-7 значения напряжения UHOm в соответствии с таблицей 6 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.5.3. Снимать с экрана монитора PC значения Тпр.

  • 5.5.4. Для каждого значения Тпр вычислить приведённую погрешность преобразования температуры в цифровой код по формуле:

упрТ= т„ом:Л^_.юо%,

Т max - Т mm

где Тном - значение номинальной температуры (в коде);

Тпр -значение температуры, снятой с экрана монитора РС(в коде);

Тщах, Tmjn- максимальное и минимальное значения установленного диапазона преобразования (в коде).

Таблица 6

Диапазон, °C

UH0Mi мВ

т

1 ном,

т

1 пр, код

Упр Г, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования

Упред Т, %

°C

код

от -100 до 1370

-3,554

-100

-1000

KL,KS 3302,

KL,KS 3311,

KL,KS 3312

KL,KS 3314

± 0,5

10,766

265

2650

26,179

630

6300

41,276

1000

10000

54,819

1370

13700

Модули преобразования температуры в цифровой код (при работе с термопарами) считаются выдержавшими поверку, если ни одно из полученных значений упр т не превышает (по абсолютной величине) у,|рсдт.

  • 5.6. Проверка диапазонов и определение приведённой погрешности модулей преобразования напряжения постоянного тока в цифровой код (при работе с тензорезисторами).

  • 5.6.1. Собрать схему в соответствии с рисунком 1, используя калибратор универсальный Н4-7 в режиме воспроизведения постоянного напряжения.

  • 5.6.2. Подавать с выхода Н4-7 значения напряжения UH0M в соответствии с таблицей 7 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.6.3. Снимать с экрана монитора PC значения Unp

  • 5.6.4. Для каждого значения Unp вычислить приведённую погрешность преобразования напряжения постоянного тока в цифровой код по формуле:

LJ НОМ - LJ пр 1 ЛОЛ/

упр и =------------— • 100 /о ,

О max - О min

где ином~ значение номинального напряжения (в коде);

Unp - значение напряжения, снятое с экрана монитора PC (в коде);

Umax, Umin- максимальное и минимальное значения диапазона преобразования (в коде).

Таблица 7

Диапазон входных сигналов, мВ

UhOM

Unp, код

Ynp и, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования Упреди, %

мВ

код

от -16 до 16

-16

-32768

KL,KS 3351

±0,1

-8

-16383

0

0

8

16383

16

32767

от -20 до 20

-20

-32768

KL,KS 3356

KL,KS 3361

±0,01

± 1

-10

-16383

0

0

10

16383

20

32767

Модули преобразования напряжения постоянного тока в цифровой код (при работе с тензорезисторами) считаются выдержавшими поверку, если ни одно из полученных значений упр и не превышает (по абсолютной величине) упред и-

  • 5.7. Проверка диапазонов и определение приведённой погрешности модулей преобразования напряжения и силы переменного тока в цифровой код.

  • 5.7.1. Собрать схему в соответствии с рисунком 1, используя калибратор универсальный Н4-7 в режим воспроизведения напряжения переменного тока.

  • 5.7.2. Подавать с выхода Н4-7 значения напряжения UH0M в соответствии с таблицей 8 на частотах 10, 200 и 500 Гц для модулей KL,KS 3403-0000, KL,KS 3403-0010 и на частоте 50 Гц для модулей KL,KS 3681 последовательно для всех каналов поверяемых модулей, указанных в таблице 8.

  • 5.7.3. Снимать с экрана монитора PC значения Unp.

  • 5.7.4. Для каждого значения Unp вычислить приведённую погрешность преобразования напряжения переменного тока в цифровой код по формуле:

упри= U^JbL.100%,

U max - U min

где ином - значение номинального напряжения (в коде);

Unp - значение напряжения, снятое с экрана монитора PC (в коде);

Umax, Umin- максимальное и минимальное значения диапазона преобразования (в коде).

  • 5.7.5. Установить калибратор Н4-7 в режим воспроизведения силы переменного тока.

Таблица 8

Диапазон входных сигналов, В

Частота входного сигнала,

Гц

UhOM

в

код

от 0 до 500

10

0

0

125

1250

250

2500

375

3750

500

5000

200

0

0

125

1250

250

2500

375

3750

500

5000

500

0

0

125

1250

250

2500

375

3750

500

5000

от 0 до 0,3

50

0

0

0,075

75000

0,15

150000

0,225

225000

0,3

300000

от 0 до 3

50

0

0

0,75

750000

1,5

1500000

2,25

2250000

3

3000000

от 0 до 30

50

0

0

7,5

7500000

15

1500000

22,5

22500000

30

30000000

от 0 до 300

50.

0

0

75

75000000

150

150000000

225

225000000

300

300000000

Unp,

код

Упр и. %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования Упреди. %

KL,KS 3403-0000

KL,KS 3403-0010

±0,5

KL,KS 3681

±0,5

±0,75

±0,75

±0,75

5.7.6. Подавать с выхода Н4-7 значения силы тока 1НОм в соответствии с таблицей 9 на частотах 10, 200 и 500 Гц для модулей KL,KS 3403-0000, KL,KS 3403-0010 и на частоте 50 Гц для модулей KL,KS 3681 последовательно для всех каналов поверяемых модулей, указанных в таблице 9.

5.7.7. Снимать с экрана монитора PC значения 1||р.

Таблица 9

Диапазон входных сигналов

Частота входного сигнала,

Гц

1 ном

1 пр,

код

Упр 1, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования упред|, %

А

код

от 0 до 1А

10

0

0

KL,KS 3403-0000

± 0,5

0,25

250

0,5

500

0,75

750

1

1000

200

0

0

0,25

250

0,5

500

0,75

750

1

1000

500

0

0

0,25

250

0,5

500

0,75

750

1

1000

от 0 до 5А

10

0

0

KL,KS 3403-0010

1,25

250

2,5

500

3,75

750

5

1000

200

0

0

1,25

250

2,5

500

3,75

750

5

1000

500

0

0

1,25

250

2,5

500

3,75

750

5

1000

от 0 до 0,1А

50

0

KL,KS 3681

± 1

25000

50000

75000

100000

от 0 до 1А

50

0

KL,KS 3681

±0,7

2500000

5000000

7500000

1000000

от 0 до 10 А

50

0

± 1,2

2500000

5000000

7500000

10000000

5.7.8. Для каждого значения 1|1р вычислить приведённую погрешность преобразования силы переменного тока в цифровой код по формуле:

I НОМ “ I пр 1 ЛИЛ/

у„р I =---------!_ • 100% ,

I max - I min

где 1ном - значение силы номинального тока (в коде);

1пр - значение силы тока, снятое с экрана монитора PC (в коде);

Liiax, Imin" максимальное и минимальное значения диапазона преобразования (в коде).

Модули преобразования напряжения и силы переменного тока в цифровой код считаются выдержавшими поверку, если ни одно из полученных значений у„р и у11р, не превышает (по абсолютной величине) упрСд и, Упрел I соответственно.

  • 5.8. Проверка диапазонов и определение приведённой погрешности модулей преобразования цифровых сигналов в аналоговый выходной сигнал постоянного напряжения.

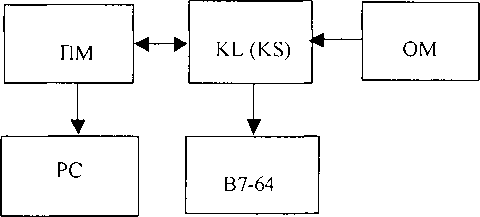

    • 5.8.1. Собрать схему в соответствии с рисунком 3.

KL,KS -модули серий KL,KS;

ПМ - процессорный модуль;

ОМ- оконечный модуль;

PC - персональный компьютер;

В7-64 - мультиметр.

Рисунок 3

  • 5.8.2. Устанавливать на экране монитора PC значения напряжения UH0M в соответствии с таблицей 10 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.8.3. Снимать показания UM3M. с В7-64. Результаты занести в таблицу 10.

  • 5.8.4. Для каждого значения июм вычислить приведённую погрешность преобразования цифровых сигналов в аналоговый выходной сигнал постоянного напряжения по формуле:

О НОМ - О ИЗМ 1 АЛО/

улр и ------• 100% ,

О max - О min

где UH0M-значение номинального напряжения, установленное на экране монитора PC ии3м - значение напряжения, измеренное В7-64;

Umax, Umin- максимальное и минимальное значения диапазона преобразования.

Таблица 10

Диапазон выходных сигналов, В

Uhom,

В

в

Упр и, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования

Упред U,

%

от 0 до 10

0

KL,KS 4001 KL,KS 4002,

KL,KS 4004, KL,KS 4404

KL,KS 4408

±0,1

2,5

5,0

7,5

10

от-10 доЮ

-10

KL,KS 4031,KL,KS 4032,

KL,KS 4034, KL,KS4132,

KL,KS 4434, KL,KS 4438,

KL,KS 4494

±0,1

-5

0

5

10

Модули преобразования цифровых сигналов в аналоговый выходной сигнал постоянного напряжения считаются выдержавшими поверку, если ни одно из полученных значений уПр и не превышает (по абсолютной величине) Упреди-

  • S.9. Проверка диапазонов и определение приведённой погрешности модулей преобразования цифровых сигналов в аналоговый выходной сигнал силы постоянного тока.

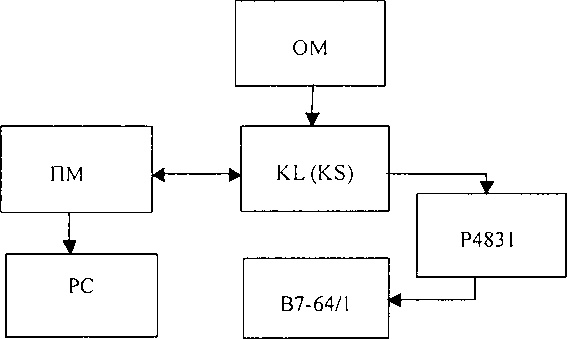

  • 5.9.1. Собрать схему в соответствии с рисунком 4. Установить на Р4831 сопротивление R= 100 Ом.

  • 5.9.2. Устанавливать на экране монитора PC значения силы тока I ном в соответствии с таблицей 11 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.9.3. Снимать показания U„3M. с В7-64. Результаты занести в таблицу 11.

  • 5.9.4. Для каждого значения UH3M. вычислить допускаемую приведённую погрешность преобразования цифровых сигналов в аналоговый выходной сигнал силы постоянного тока по формуле:

П ИЗМ /R-I НОМ 1 ЛАЛ/

упр 1 -------------100% ,

I max - I min

где I „ом - значение силы номинального тока, установленное на экране монитора PC ; иизм - значение напряжения, измеренное В7-64;

Imax, Imin- максимальное и минимальное значения установленного диапазона преобразования.

KL,KS- модули серий KL,KS; ПМ - процессорный модуль; ОМ- оконечный модуль;

PC - персональный компьютер; В7-64 - мультиметр,

Р4831- магазин сопротивлений.

Рисунок 4

Таблица 11

Диапазон выходных сигналов, мА

1||ОМ, мА

в

Yup 1. %

Наименование модулей

Пределы допускаемой приведённой погрешности преобра-

ЗОВЗ.НИЯ Упред!, %

от 0 до 20

0

KL,KS 4011,KL,KS 4012,

KL,KS 4112, KL,KS 4414

KL,KS 4418

±0,1

5

10

15

20

от 4 до 20

4

KL,KS 4021, KL,KS 4022,

KL,KS 4424, KL,KS 4428.

±0,1

8

12

16

20

Модули преобразования цифровых сигналов в аналоговый выходной сигнал силы постоянного тока считаются выдержавшими поверку, если ни одно из полученных значений упр | не превышает (по абсолютной величине) упред|.

  • 5.10. Проверка диапазона и определение относительной погрешности модулей формирования выходных импульсных сигналов с широтно-импульсной модуляцией (ШИМ).

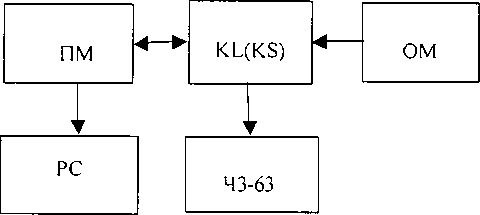

Собрать схему в соответствии с рисунком 5.

KL,KS -модули серий KL,KS; ПМ - процессорный модуль; ОМ- оконечный модуль; PC - персональный компьютер;

43-63- частотомер электронно-счётный.

Рисунок 5

  • 5.10.1. Устанавливать на экране монитора PC значения ТНОм.в соответствии с таблицей 12 последовательно для всех каналов поверяемого модулей.

  • 5.10.2. Для каждого значения Тном, устанавливать на экране монитора PC значения Тном в соответствии с таблицей 12 последовательно для всех каналов модулей.

  • 5.10.3. Снимать показания Тизм и тнзм с 43-63. Результаты занести в таблицу 12.

  • 5.10.4. Для каждого значения Q„3M вычислить относительную погрешность преобразования цифровых сигналов в скважность выходных импульсов по формуле:

YnpQ = .Qhom~Qh3m .100%,

Qhom

где Qhom - номинальное значение скважности, установленное на экране монитора PC ;

QH3M - значение скважности, вычисленное по формуле:

Q7k3m

изм = ----- ,

1 ИЗМ

где Т„зм- значение периода, измеренное 43-63.

тизм- значение длительности импульса, измеренное 43-63.

Таблица 12

Период импульсной последовательности-

Длительность импульса

Скважность

Y npQ, %

Наименование модулей

Пределы допускаемой отоситель-ной погрешности преобразования

Y предО, %

Тном,

мкс

Тизм,

мкс

^ном, МКС

^изм»

МКС

Qhom

Qh3M

50

5

0,1

KL,KS 2502

KL,KS 2512

±0,1

25

0,5

45

0,9

500

50

0,1

250

0,5

450

0,9

5-1O5

5-104

0,1

2,5-Ю5

0,5

4,5-105

0,9

Модули формирования выходных импульсных сигналов с широтно-импульсной модуляцией (ШИМ) считаются выдержавшими поверку, если ни одно из полученных значений упро не превышает (по абсолютной величине) у предо-

  • 5.11. Проверка диапазона и определение относительной погрешности модулей формирования выходных импульсных сигналов с частотной модуляцией (ЧИМ)

Собрать схему в соответствии с рисунком 5. Таблица 13

Диапазон выходных сигналов, кГц

F

1 ном.

кГц

F

1 изм, кГц

Yup г. %

Наименование модулей

Пределы допускаемой относительной погрешности преобразования Упред F %

от 0,1 до 500

0,1

KL,KS 2521

± 0,1

1

10

100

500

  • 5.11.1. Устанавливать на экране монитора PC значения частоты Fhom.b соответствии с таблицей 13.

  • 5.11.2. Снимать показания FH3M. с 43-63. Результаты занести в таблицу 13.

  • 5.11.3. Для каждого значения FH3M. вычислить относительную погрешность преобразования цифровых сигналов в частоту по формуле:

F НОМ - F ИЗМ 1 АЛО/

упр F = ------------ • 1 00% ,

Fh3M где FH0M-значение номинальной частоты, установленное на экране монитора PC ;

FH3M -значение частоты, измеренное 43-63;

Модули формирования выходных импульсных сигналов с частотной модуляцией (ЧИМ) считаются выдержавшими поверку, если ни одно из полученных значений упр f не превышает (по абсолютной величине) упрел р-

  • 5.12. Проверка диапазона и определение абсолютной погрешности модулей измерения количества импульсов.

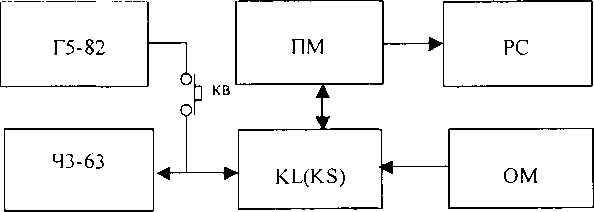

  • 5.12.1. Собрать схему в соответствии с рисунком 6.

KL,KS -модули серий KL,KS;

ПМ - процессорный модуль;

ОМ- оконечный модуль;

PC - персональный компьютер;

43-63 - частотомер электронно-счётный;

Г5-82 - генератор импульсов;

КВ- кнопочный выключатель.

Рисунок 6

Таблица 14

4астота измеряемых импульсов, кГц

Время измерения, с

Количество импульсов

Апр N, имп.

Наименование модулей

Пределы допускаемой абсолютной погрешности измерения Апред N, ИМП.

измеренное 43-63 N||OM

измеренное модулем N ичм

0,1

5

KL,KS 1501,

KL,KS 1512

±3

1

20

10

100

  • 5.12.2. Устанавливать на генераторе Г5-82 значения частоты следования импульсов и времени измерения в соответствии с таблицей 14 последовательно для всех каналов модуля. Запуск и останов импульсной последовательности осуществлять с помощью кнопочного выключателя КВ. Время измерения контролировать по секундной стрелке часов.

Примечание: точность задания времени измерения количества импульсов некритична (метод сравнения).

  • 5.12.3. Снимать показания NH0M с 43-63 и с экрана монитора PC значения NH3M.

  • 5.12.4. Для каждого значения NH3M вычислить абсолютную погрешность измерения количества импульсов по формуле:

Апр N N,10M- Nh3m,

где Nhom- значение количества импульсов, измеренное 43-63;

NM3M- значение количества импульсов, измеренное модулем.

Модули измерения количества импульсов считаются выдержавшими поверку, если ни одно из полученных значений AnpN не превышает (по абсолютной величине) ДПред1ч-

  • 5.13. Проверка электрической прочности изоляции.

  • 5.13.1. Проверку электрической прочности изоляции модулей проводить с помощью установки УПУ-10 при отключенном напряжении питания.

  • 5.13.2. При испытаниях каждого модуля один выходной зажим установки УПУ-10 поочередно соединять с каждой из клемм питания, другой выходной зажим установки УПУ-10 соединять с клеммой защитного заземления на корпусе модуля. После каждого соединения напряжение от УПУ-10 подавать, начиная с нуля, до максимального значения 500 В (действующее значение). Время выдержки при максимальном испытательном напряжении - 1 мин. После этого снизить испытательное напряжение до нуля.

Модули считаются выдержавшими испытания, если не было пробоя или поверхностного перекрытия изоляции.

  • 6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 6.1. При положительных результатах поверки оформляют свидетельство о поверке модуля, форма которого приведена в приложении А ПР50.2.006-94.

    • 6.2. При отрицательных результатах поверки модуля его к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности, форма которого приведена в приложении Б ПР50.2.006-94.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
