Методика поверки «СПЕКТРОФОТОМЕТР» (ПРОМЭКОЛАБ ПЭ-5300В)

СПЕКТРОФОТОМЕТР

ПромЭкоЛаб ПЭ-5300В/PromEcoLab PE-5300V

ПАСПОРТ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Санкт-Петербург

2009

• I. НАЗНАЧЕНИЕ

2.ОСНОВНЫЕ СВЕДЕНИЯ И ТЕХНИЧЕСКИЕ ДАННЫЕ

• 3. КОМПЛЕКТНОСТЬ

• 4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

• 5. УСЛОВИЯ ЭКСПЛУАТАЦИИ

• 6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

• 7. ПОДГОТОВКА К РАБОТЕ

• 8. ПОРЯДОК РАБОТЫ

• 9. МЕРОПРИЯТИЯ ПЛАНОВОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

• 10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

• II. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

• 12. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

• 13. СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

• 14. МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

• 15. СВИДЕТЕЛЬСТВО О ПЕРВИЧНОЙ ПОВЕРКЕ

ПРИЛОЖЕНИЕ А - МЕТОДИКА ПОВЕРКИ

ПРИЛОЖЕНИЕ В - СВЕДЕНИЯ О ПОВЕРКЕ

ПРИЛОЖЕНИЕ С - ЛИСТ УЧЁТА НЕИСПРАВНОСТЕЙ ПРИ ЭКСПЛУАТАЦИИ

ПРИЛОЖЕНИЕ Б - РЕКЛАМАЦИОННЫЙ АКТ

Настоящий Паспорт и Руководство по эксплуатации удостоверяют гарантированные производителем параметры и технические характеристики спектрофотометра ПромЭкоЛаб ПЭ-5300В.

Паспорт и Руководство по эксплуатации устанавливает правила эксплуатации спектрофотометра, соблюдение которых обеспечивает бесперебойную работу прибора.

Поставщик в своем сервисном центре обеспечивает гарантийное обслуживание спектрофотометра.

Прежде чем включить спектрофотометр, внимательно изучите данное руководство по эксплуатации, меры безопасности.

Спектрофотометр ПромЭкоЛаб ПЭ-5300В предназначен для измерения коэффициента пропускания, оптической плотности и концентрации жидких проб различного назначения.

Область применения спектрофотометра - химические, биологические, оптические, эко-аналитические лаборатории промышленных предприятий и научно-исследовательских институтов.

Спектрофотометр ПромЭкоЛаб ПЭ-5300В зав. №VEH____________________________

изготовлен _____________________________________ «Shanghai Mapada Instruments Co., Ltd.»

Адрес: 1-3F (W), No. 99, 2535 Street, Gudai Road, Shanghai, P.R. China (Zip. 201100)

тел.: +862154886921

ООО «ПромЭкоЛаб», юридический адрес:197341, г. Санкт-Петербург, аллея Поликарпова, д.1А пом. 5Н, тел.: +7(812) 3001991 является официальным поставщиком спектрофотометров на территории России, осуществляет приемку и проверку приборов, несет гарантийные и послегарантийные обязательства, обеспечивает продукцию необходимой сертификацией.

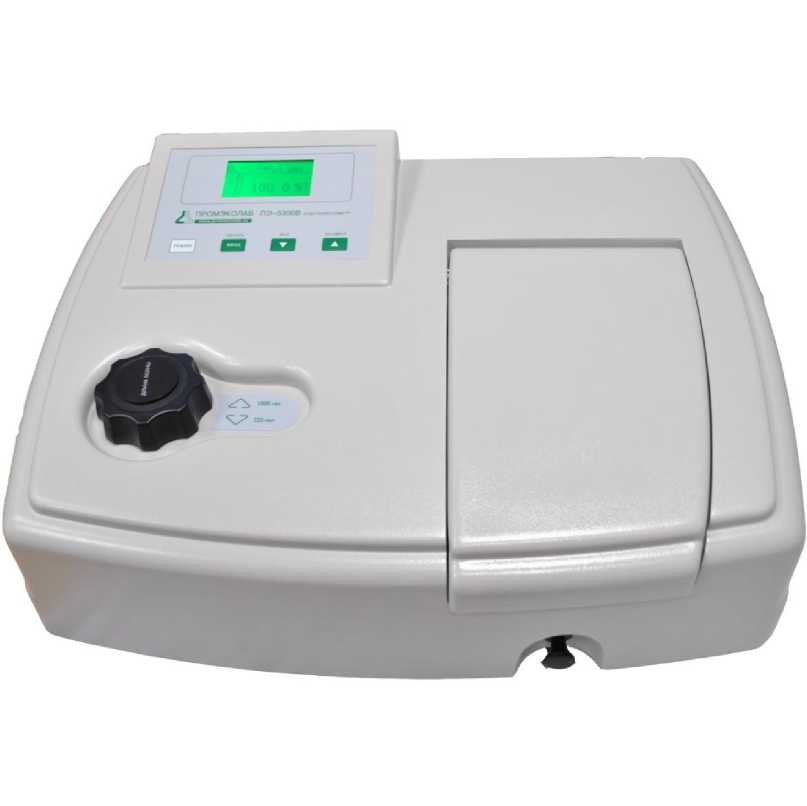

Спектрофотометр ПромЭкоЛаб ПЭ-5300В представляет собой стационарный настольный лабораторный прибор, состоящий из оптико-механического и электронного узлов, установленных в корпусе. Спектрофотометр ПромЭкоЛаб ПЭ-5300В построен по однолучевой схеме. В приборе используется монохроматор с дифракционной решеткой. В качестве источника излучения применена галогенная лампа, а в качестве приемника - фотодиод. Вывод результатов измерений осуществляется на многострочный графический дисплей.

Изготовитель устанавливает на спектрофотометр ПромЭкоЛаб ПЭ-5300В 3-позиционные кюветодержатели (предусмотрено использование кювет из комплекта спектрофотометра КФК-3 с рабочей длиной кюветы до 100мм).

Название приборов может наноситься на шильду как на русском, так и на английском языке в зависимости от требований заказчика.

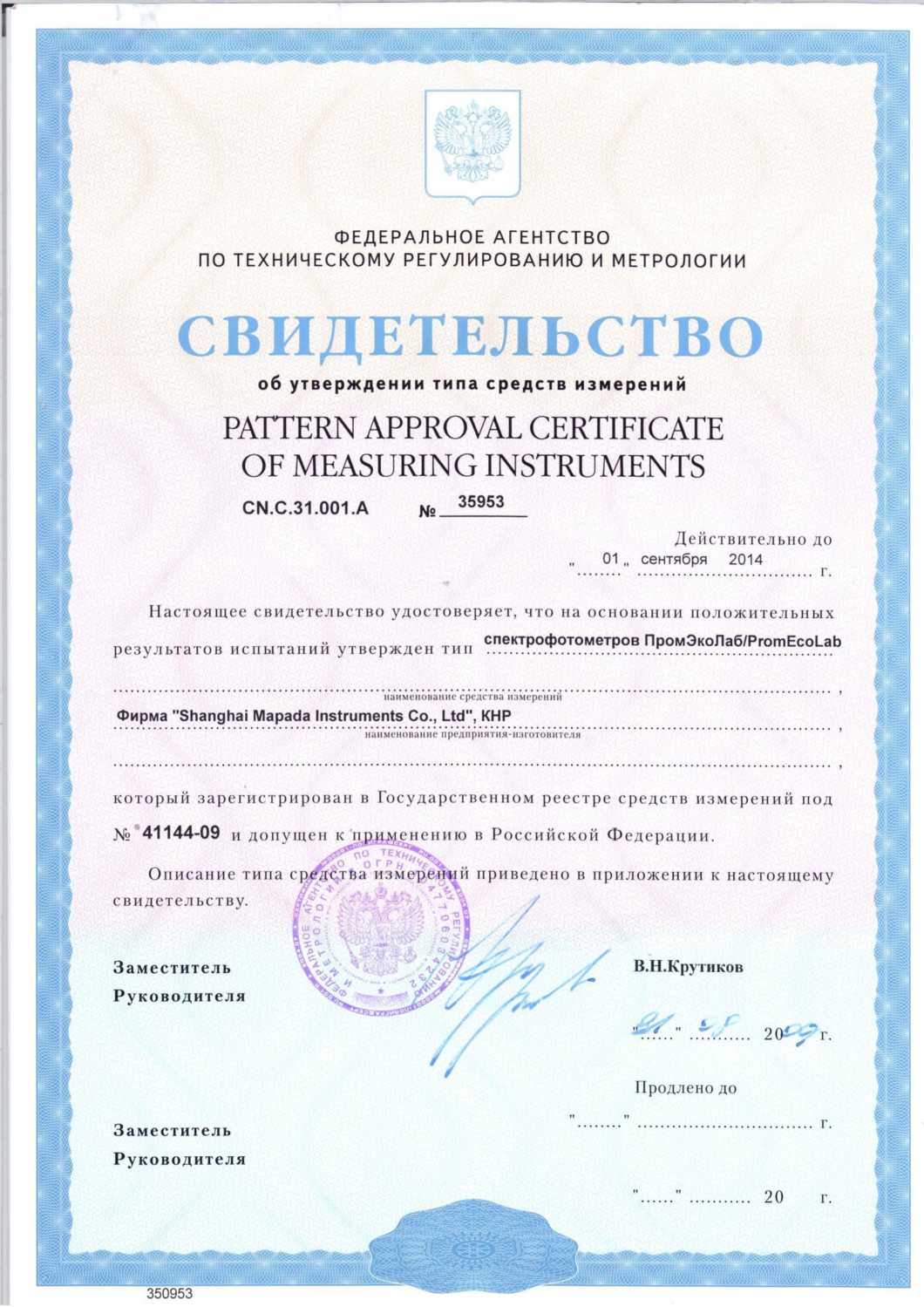

Спектрофотометр ПромЭкоЛаб ПЭ-5300В имеет Свидетельство об утверждении типа средств измерений № 35953, выданный Госстандартом России 31 августа 2009 г. и зарегистрирован в Государственном реестре средств измерений под № 41144-09.

Сертификат действует до 01 сентября 2014 г.

Материал

Золото

Содержание нет

Алмаз

нет

В комплект стандартной поставки спектрофотометра входят:

спектрофотометр ПромЭкоЛаб ПЭ-5300В

сетевой шнур

паспорт и руководство по эксплуатации (с приложениями)

заглушка (кювета с пропусканием «0» для компенсации темнового тока и установки кювет

шириной 10 мм)

запасная галогенная лампа

программное обеспечение для подключения ПК

кюветы стандарта КФК-3 с длинной оптического пути 10 мм 4

Поставка дополнительных принадлежностей (светофильтров, 4-х позиционных кюветодержателей) производится по дополнительному заказу.

Спектрофотометр состоит из следующих основных частей (см. рис. 1):

галогенная лампа как источник света; монохроматор для выделения спектрального диапазона требуемых длин волн; кюветное отделение, служащее для размещения проб и калибровочных растворов; детектор для регистрации света и преобразования его в электрический сигнал; электроника, обеспечивающая проведение измерений и управление работой прибора; графический дисплей для отображения результатов измерений и вспомогательной информации.

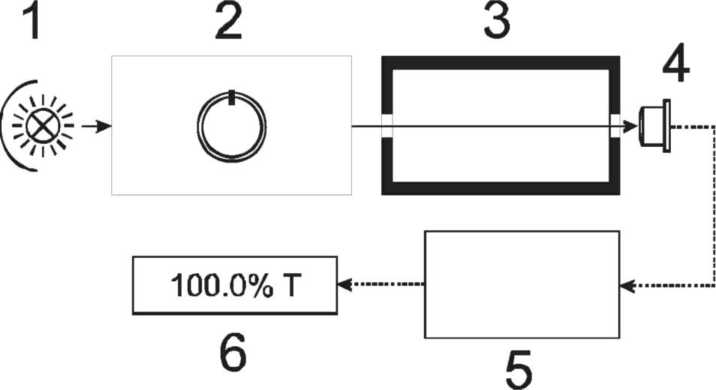

Рисунок 1 - Функциональная схема спектрофотометра.

Обозначения: 1 - Источник света; 2 - Монохроматор; 3 - Кюветное отделение; 4 - Детектор; 5 -Электронная схема; 6 - Дисплей.

Принцип действия фотометра основан на сравнении светового потока Ф0, прошедшего через растворитель или контрольный раствор, по отношению к которому производится измерение, и светового потока Ф, прошедшего через исследуемую среду.

Световые потоки Фо и Ф преобразуются фотоприемником в электрические сигналы Uo, U. Также измеряется Ut - сигнал от неосвещенного приемника. По величинам этих сигналов микропроцессором спектрофотометра рассчитывается и отображается на дисплее результат измерения в виде коэффициента пропускания, оптической плотности или концентрации в зависимости от выбранного режима измерения.

Коэффициент пропускания т, %, исследуемого раствора определяется как отношение потоков или сигналов по формулам:

Оптическая плотность D (в спектрофотометре вместо символа D используется символ А), безразмерная величина:

Концентрация (С):

C=DF

Расчет по формуле С = Ci+D¹F не предусмотрен. Данная возможность реализована в поставляемом с прибором программном обеспечении для персонального компьютера.

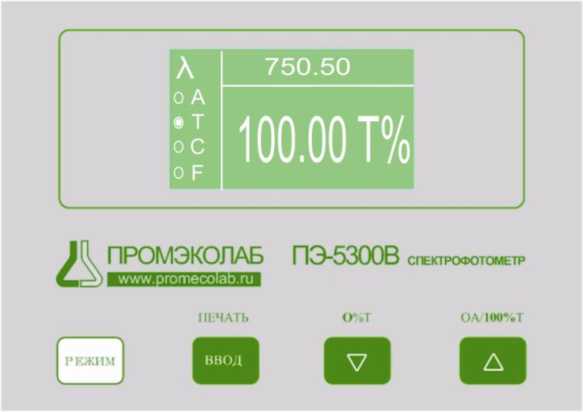

Рисунок 2 - Панель управления спектрофотометра ПромЭкоЛаб ПЭ-5300В.

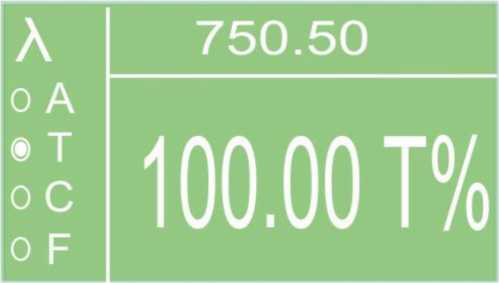

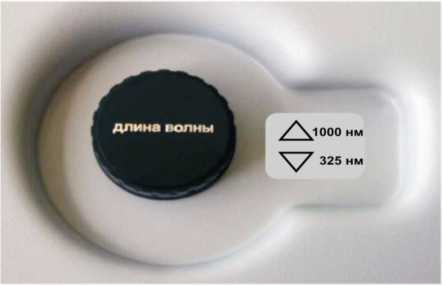

Вращая ручку ДЛИНА ВОЛНЫ и считывая значение в на дисплее спектрофотометра, можно установить требуемое значение длины волны X в нанометрах (нм).

• - Температура окружающего воздуха, от 10 до 35;

• - относительная влажность воздуха, % 65±15;

• - напряжение питающей сети, В 220±22, при частоте 50 Гц;

•помещение должно быть оборудовано системой защитного заземления (зануления); •содержание агрессивных газов, паров кислот, щелочей и пыли в воздухе помещения должно быть в пределах санитарных норм, регламентированных действующими правилами;

•в помещении не должно быть оборудования, создающего вибрацию на месте установки спектрофотометра, а также источников электрических и магнитных полей;

Данный спектрофотометр соответствует ГОСТ Р51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования безопасности». Для обеспечения безопасных условий работы обслуживающего персонала необходимо соблюдать следующие указания:

•к работе на спектрофотометре допускаются лица, сдавшие экзамен по электробезопасности и знающие устройство и правила работы на спектрофотометре в объёме настоящего руководства по эксплуатации;

•перед началом работы спектрофотометр должен быть заземлен (занулен);

•все монтажные работы и смена лампы должны производиться специалистом на спектрофотометре, отключенном от сети;

•некоторые химические реактивы, используемые в спектрофотометрии, являются едкими и/или легко воспламеняющимися, а пробы могут быть радиоактивными, токсичными, или потенциально заразными. Следует проявлять осторожность при проведении лабораторных процедур, при обращении с этими химическими реактивами.

После распаковки спектрофотометра, проверьте комплектность согласно списку.

Установите спектрофотометр в удобном месте, вне зоны попадания прямых лучей солнца.

Для того чтобы получить наилучшие метрологические характеристики спектрофотометра, держите его как можно дальше от любых магнитных и электрических полей или электроприборов, производящих высокочастотные поля.

•Используемые для измерений кюветы, имеющие одинаковую рабочую длину, должны иметь одинаковое пропускание при заполнении одним раствором;

•рабочие поверхности кювет должны перед каждым измерением тщательно протираться спир-тоэфирной смесью;

•при установке кювет в кюветодержатель нельзя касаться пальцами рабочих участков поверхностей (ниже уровня жидкости в кювете);

•наличие загрязнений или капель раствора на рабочих поверхностях кюветы приводит к получению неверных результатов измерений;

•жидкость наливается в кюветы примерно на 3/4 высоты кюветы, т.к. в противном случае наблюдается затекание жидкости по углам, что создает впечатление протекания кюветы; •рекомендуется закрывать кюветы крышками.

8.2.1 Подготовка кюветы с раствором сравнения

Раствор сравнения (холостой раствор, контрольный раствор) - раствор, по отношению к которому производятся измерения.

Промойте кювету дистиллированной водой или растворителем. Наполнив чистую кювету дистиллированной водой или другим растворителем, являющимся раствором сравнения, протрите кювету с наружной стороны салфеткой, чтобы удалить отпечатки пальцев или капельки жидкости.

8.2.2 Подготовка кюветы с исследуемым раствором

Промойте вторую чистую кювету изнутри небольшим количеством исследуемого раствора для анализа. Наполните кювету исследуемым раствором и оботрите ее салфеткой снаружи.

• 1.Включите спектрофотометр нажатием клавиши (I/0), находящейся на задней панели спектрофотометра. Дайте спектрофотометру прогреться 20 минут.

• 2.Выберите нужную длину волны, поворачивая ручку ДЛИНА ВОЛНЫ.

• 3.Выберите режим работы Т - определение коэффициента пропускания, нажимая кнопку выбора режима РЕЖИМ до тех пор, пока не загорится светодиод у соответствующей надписи (Т).

• 4.Установите в одну из ячеек кюветодержателя заглушку (черную кювету с пропусканием 0). Остальные ячейки оставьте пустыми. Закройте крышку кюветного отделения.

• 5.Ручкой для перемещения кюветодержателя подведите кювету-заглушку в рабочую зону. Установите 0% Т, нажав кнопку V (0 %Т). Подождите несколько секунд, пока на индикаторе не появится значение пропускания 0,0±0,1%Т. Если это не так, повторите данный шаг еще раз.Не открывая кюветного отделения, ручкой для перемещения кюветодержателя подведите пустую ячейку в рабочую зону. Установите 100% Т, нажав кнопку Л (0А/100%Т). Подождите несколько секунд, пока на дисплее не появится значение пропускания 100±0,1%Т. Если это не так, повторите данный шаг еще раз.

• 6. Установите в ячейки кюветодержателя кювету с раствором сравнения и кюветы с исследуемым раствором. Закройте крышку кюветного отделения.

• 7. Если необходимо производить измерение оптической плотности, выберите режим А, нажимая кнопку РЕЖИМ до тех пор, пока не загорится светодиод у соответствующей надписи (А).

• 8. Ручкой для перемещения кюветодержателя подведите в рабочую зону кювету с раствором сравнения.. Нажмите кнопку Л (0А/100%Т). Подождите несколько секунд, пока на дисплее не появится значение пропускания 100±0,1%Т или 0,000А (в зависимости от установленного режима). Если это не так, повторите данный шаг еще раз.

• 9.Не открывая кюветного отделения, ручкой для перемещения кюветодержателя подведите кювету с исследуемым раствором в рабочую зону. Снимите показания % коэффициента пропускания или оптической плотности, которые можно наблюдать на цифровом индикаторе.

Кюветное отделение имеет три ячейки, что позволяет после установки темнового тока (0% Т) одновременно производить измерение одной кюветы с раствором сравнения и до двух кювет с исследуемыми растворами. Если необходимо промерить на той же длине волны еще несколько растворов, то можно извлечь из кюветодержателя измеренную кювету, установить на ее место дополнительную кювету с исследуемым раствором и проводить измерения каждый раз предварительно повторяя п.8.

• 10. Откройте крышку кюветного отделения и выньте кюветы с пробой и кювету сравнения.

Если необходимо протестировать ту же пробу, но с другой длиной волны, повторите шаги 2-10 для каждой требуемой длины волны.

Это специальный режим для измерения значений концентрации неизвестных проб, с использованием предварительно определенного коэффициента для пересчета показаний оптической плотности в концентрацию.

• 1.После установки длины волны и нулевой оптической плотности на холостом растворе, установите режим коэффициента F, используя кнопку РЕЖИМ.

• 2.Вставьте кювету, содержащую пробу.

• 3. Используя стрелки Л и V, установите на цифровом индикаторе необходимое значение коэффициента. Программное обеспечение спектрофотометра предполагает установку значения коэффициента F в диапазоне от 0 до 1999.

• 4. Нажмите кнопку ПЕЧАТЬ. Спектрофотометр переключается в режим определения концентрации С.

Примечание: Если концентрация пробы слишком высока, чтобы отобразиться на индикаторе, то спектрофотометр не переключится режим определения концентрации при нажатии кнопки ПЕЧАТЬ. Разбавьте пробу и умножьте показания концентрации на коэффициент разбавления, чтобы вычислить начальную концентрацию пробы. Если разбавление невозможно или проблематично, Вы можете разделить коэффициент на 10 или на 100 и повторить измерение с «новым» значением коэффициента. В этом случае, чтобы вычислить концентрацию образца, необходимо умножить полученную величину на 10 или на 100.

• 5. Считайте с индикатора показание концентрации пробы.

• 6. Вставьте кювету, содержащую следующую пробу и снимите показания. Повторяйте, пока не будут измерены все пробы.

Примечание: При переключении между режимами А и Т показания концентрации С и коэффициента F сохраняются. Для изменения значения F требуется заново начинать с шага 1. Если при вводе в оптический канал кюветы сравнения высвечивается —, то значение пропускания превышает 100%. При этом необходимо переключателем РЕЖИМ вернуться в режим Т или А и установить 0,000А или 100% Т, нажав кнопку Л (0А/100%Т). Затем переключателем РЕЖИМ перейти в режим F (при этом на индикаторе высвечивается введенное ранее значение F) и нажать кнопку ПЕЧАТЬ - прибор переключится в режим С. Можно продолжать работу. (Если значение F нужно изменить, то следует действовать, начиная с п.3.).

Пример: А=0,028, F=1,935. Необходимо ввести F=1935. При нажатии кнопки ПЕЧАТЬ спектрофотометр переходит в режим определения концентрации С. (При этом светодиод загорается у буквы С). На индикаторе прибора высвечивается значение 056. Положение запятой определяет оператор.

8.5.1 Персональный компьютер и программное обеспечение

Возможно подключение спектрофотометра к последовательному порту персонального компьютера для работы со специальным программным обеспечением ПромЭкоЛаб ПЭ-5300В. Данное программное обеспечение работает под управлением операционных систем Windows 95/98/Me/NT/2000/XP и реализует дополнительный аналитический метод: «Градуировочная кривая».

Аналитические методы, реализуемые с помощью программного обеспечения:

•Оптическая плотность / Пропускание % / Концентрация: измерение оптической плотно

сти, пропускания в %, концентрации на одной длине волны из диапазона 325^1000 нм; •Градуировочная кривая: создание градуировочной кривой (выбор одной из 3-х форм кривой) измерением нескольких стандартных растворов на одной длине волны или ручным вводом коэффициентов градуировочного уравнения для определения концентрации неизвестных образцов;

Более подробно программное обеспечение описано в «Руководстве пользователя программного обеспечения ПромЭкоЛаб ПЭ-5300В».

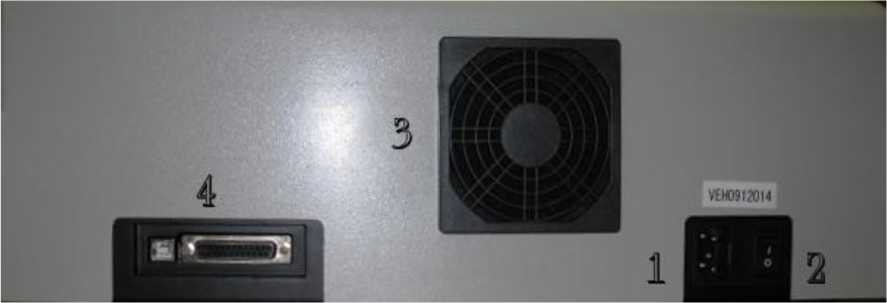

Обозначения: 1 - Гнездо для подключения сетевого шнура; 2 - Сетевой выключатель; 3 -Вентиляционная решетка; 4 — Разъемы для подключения принтера.

• Выключите спектрофотометр и отсоедините шнур питания от электрической сети.

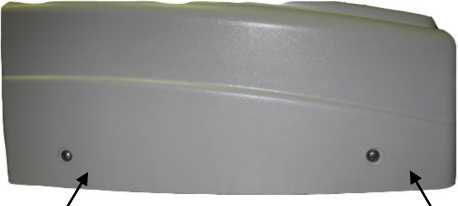

• Отвинтите 4 винта по бокам прибора. (рис. 5)

Рисунок 6. Спектрофотометр ПромЭкоЛаб ПЭ-5300В вид с боку.

• • Отвинтите ручку смены кювет путем ее вращения против часовой стрелки.

• • Удалите ручку установки длины волны:

• - используя тонкую отвертку с плоским лезвием, снимите крышку с ручки установки длины волны;

• - используя гаечный ключ или муфту, отвинтите гайку на ручке и снимите ручку.

• • Аккуратно снимите крышку корпуса спектрофотометра и поместите ее позади прибора.

Внимание: Крышка может быть горячей, работайте в перчатках.

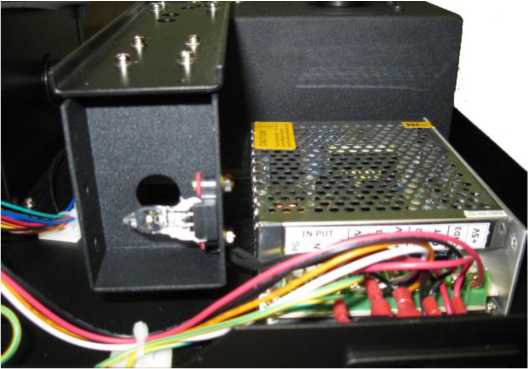

Рисунок 7. Спектрофотометр ПромЭкоЛаб ПЭ-5300В - лампа.

• 7. Открутите два винта крепления кронштейна лампы и извлеките узел крепления лампы (Рис. 7). Затем отвинтите два винта крепления прижимной пружины лампы и снимите пружину. Аккуратно отсоедините лампу от керамического основания белого цвета. Вставьте в керамическое основание новую лампу. Привинтите на место прижимную пружину лампы. Установите узел крепления лампы на место и привинтите его к основанию.

Внимание:

•Не касайтесь поверхности лампы руками; следует держать лампу, используя салфетку или кусочек ткани.

•Выводы галогенной лампы не имеют полярности.

• • Включите спектрофотометр. Установите длину волны 500 нм. Закройте кюветное отделение, оставьте отделение для проб пустым. Убедитесь, что прибор находится в режиме измерения величины пропускания (Т), но не пользуйтесь клавишей 0Abs/100%T. Перемещайте лампу в разные стороны, добиваясь установления максимального значения Т. Окончательно зафиксируйте винты крепления лампы.

• • Выключите прибор, закройте лампу крышкой и закрутите 2 винта ее крепления. Соберите фотометр, следя за тем, чтобы не повредить соединительные кабели.

10.Установите на место ручку смены кювет и ручку установки длины волны.

ООО «ПромЭкоЛаб» гарантирует соответствие спектрофотометра требованиям, оговоренным в пункте 2.3 настоящего документа при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации спектрофотометра составляет 24 месяца со дня отгрузки потребителю, определяемого товарно-транспортной накладной, а при отсутствии последней - со дня поверки.

Гарантийное обслуживание производится только авторизованными сервисными центрами поставщика.

В случае выявления неисправностей в период гарантийного срока эксплуатации, а также обнаружения некомплектности (при распаковывании спектрофотометра) потребитель должен предъявить АКТ рекламации по форме, приведенной в приложении D, по адресу поставщика (п.2.1). Рекламацию на спектрофотометр не предъявляют:

•по истечении гарантийного срока;

•при нарушении потребителем правил эксплуатации, хранения, транспортирования, предусмотренных эксплуатационной документацией.

Спектрофотометр ПромЭкоЛаб ПЭ-5300В зав. №VEH_______________________________________

упакован ООО «ПромЭкоЛаб» согласно требованиям, предусмотренным действующей нормативной документацией (ГОСТ 23216).

Документация (паспорт и руководство по эксплуатации, свидетельство о поверке) вложены в пакет из полиэтилена.

Спектрофотометр в полиэтиленовом пакете вставлен в фиксаторы из пенопласта, а затем вложен в транспортную тару - коробку из трехслойного картона. Коробка заклеена лентой с липким слоем.

Спектрофотометр ПромЭкоЛаб ПЭ-5300В подлежит периодической поверке в соответствии с документом «Спектрофотометры ПромЭкоЛаб/ PromEcoLab моделей ПромЭкоЛаб ПЭ-5300В/ PromEcoLab PE-5300V, ПромЭкоЛаб ПЭ-5400В/ PromEcoLab PE-5400V, ПромЭкоЛаб ПЭ-5400УФ/ PromEcoLab PE-5400UV, ПромЭкоЛаб ПЭ-3000УФ/ PromEcoLab PE-3000UV, ПромЭкоЛаб ПЭ-3200С/УФ PromEcoLab PE-3200S/UV, ПромЭкоЛаб ПЭ-6100УФ/ PromEcoLab PE-6100UV, изготавливаемых фирмой "Shanghai Mapada Instruments Co., Ltd", Китай. МЕТОДИКА ПОВЕРКИ» (Приложение А к Руководству по эксплуатации), утвержденным ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» «27» июля 2009г.

Основные средства поверки - комплект нейтральных светофильтров КС-100/101/102/105.

Сведения о проведении поверок заносятся в приложение В.

Межповерочный интервал - 1 год.

Спектрофотометр ПромЭкоЛаб ПЭ-5300В заводской № VEH_______________________________

Поверен ФГУ «ТЕСТ-Санкт-Петербург» и на основании результатов первичной поверки соответствует описанию типа и признан пригодным к применению.

Оттиск поверительного

клейма или печати (штампа)

Дата поверки «   »____________20 г.

Поверитель ______________

Приложение А

УТВЕРЖДАЮ

Руководителя ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

____________ Н.И. Ханов « ____ » ______ 2009 г.

Спектрофотометры

ПромЭкоЛаб/ PromEcoLab

моделей ПромЭкоЛаб ПЭ-5300В/ PromEcoLab PE-5300V, ПромЭкоЛаб ПЭ-5400В/ PromEcoLab PE-5400V, ПромЭкоЛаб ПЭ-5400УФ/ PromEcoLab PE-5400UV, ПромЭкоЛаб ПЭ-3000УФ/ PromEcoLab PE-3000UV, ПромЭкоЛаб ПЭ-3200С/УФ PromEcoLab PE-3200S/UV, ПромЭкоЛаб ПЭ-6100УФ/ PromEcoLab PE-6100UV,

изготавливаемых фирмой "Shanghai Mapada Instruments Co., Ltd", Китай

МЕТОДИКА ПОВЕРКИ

Санкт-Петербург

Настоящая методика поверки распространяется на Спектрофотометры ПромЭкоЛаб/ PromEcoLab моделей ПромЭкоЛаб ПЭ-5300В/ PromEcoLab PE-5300V, ПромЭкоЛаб ПЭ-5400В/ PromEcoLab PE-5400V, ПромЭкоЛаб ПЭ-5400УФ/ PromEcoLab PE-5400UV, ПромЭкоЛаб ПЭ-3000УФ/ PromEcoLab PE-3000UV, ПромЭкоЛаб ПЭ-3200С/УФ PromEcoLab PE-3200S/UV, ПромЭкоЛаб ПЭ-6100УФ/ PromEcoLab PE-6100UV, предназначенные для измерения коэффициента пропускания и оптической плотности проб и устанавливает методы и средства их первичной поверки после ввоза в РФ, после ремонта и периодической поверки в процессе эксплуатации. Межповерочный интервал — 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ

• 1.1. При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1

.2. Если при проведении той пли иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2. СРЕДСТВА ПОВЕРКИ

  • 2.1. При проведении поверки должны быть применены средства, указанные в таблице 2 Таблица 2.

    № П/П	Номер пункта МП	Наименование, тип, марка эталонного средства измерений или вспомогательного средства поверки.	ГОСТ, ТУ или основные технические и (или) метрологические характеристики
    1.	6.3.	Комплект светофильтров КС-105: нейтральные светофильтры из стекла КУВИ с Т= (50,0±6,0), (10,0±2,0)%	Погрешность не более ± 0,5 %
    	6.3.	Комплект светофильтров КС-105 : нейтральные светофильтры из стекла КУВИ с Т=(93,0±5,0), нейтральные светофильтры из стекла НС-8 с Т=(50,0±10,0), (18,0±5,0)%.	Погрешность определения коэффициентов пропускания не более ±0,25 %; Погрешность светофильтра из стекла ПС-7, не более ±0,5 нм
    2.	6.2.1	Мегаомметр М 4100-3	Диапазон измерений от 0 до 1000 кОм, от 0 до 100 МОм, рабочее напряжение 500 В, класс точности 2,5.
    3.	6.2.2	Установка УПУ-1М	УЗ. 771. 001 ТУ, диапазон изменения напряжения 0-10 кВ.
    4.	6.2	Секундомер механический СОПпр2А-3-221	ГОСТ 5072-79Е, 0-30 с, цена деления секундной шкалы 0,2 с.
    5.	4.1	Термометр лабораторный ТЛ4-Б2	ГОСТ 28498-90, диапазон измерений (0-50)° С, цена деления 0,1° С
    6.	4.1	Барометр-анероид М-98	ТУ 25-11-1316-76.
    7.	4.1	Психрометр аспирационный МБ-4М	ГОСТ 6353-52, диапазон измерения относительной влажности (10 - 100) %

  • 2.2. Допускается применение других средств поверки, не приведенных в таблице, но допущенных к применению в РФ в установленном порядке, класс точность и характеристики которых не хуже указанных.

  • 2.3. Все средства измерений, указанные в таблице, должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке.

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.

  • 3.1. При проведении поверки должны соблюдаться требования безопасности, изложенные в руководстве по эксплуатации (далее в тексте -РЭ) спектрофотометров.

  • 3.2. Перед проведением поверки проверить заземление приборов.

  • 3.3. Проверка электрического сопротивления изоляции и электрической прочности изоляции проводится при первичной поверке.

• 4. УСЛОВИЯ ПОВЕРКИ.

  • 4.1. При проведении поверки должны быть соблюдены следующие условия: диапазон температуры окружающей среды (20 ±5)°С;

диапазон атмосферного давления

диапазон относительной влажности воздуха напряжение питания

частота питания переменного тока

• 5. ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы: - перед проведение поверки спектротометры следует выдержать не менее двух часов при температуре помещения, в котором будет проводиться поверка;

- поверяемые спектрофотометры должны быть подготовлены к работе в соответствии с РЭ на них;

- должны быть выполнены регламентные работы, предусмотренные в РЭ спектрофотометров.

• 6. ПРОВЕДЕНИЕ ПОВЕРКИ.

6.1 .Внешний осмотр

• 6.1.1. При внешнем осмотре должно быть установлено:

- соответствие маркировки и комплектности спектрофотометров технической документации, входящей в комплект спектрофотометра;

- отсутствие внешних повреждений и загрязнений, влияющих на работоспособность спектрофотометров;

- четкость всех надписей на приборах;

- исправность органов управления, настройки и коррекции (кнопки, переключатели, тумблеры).

• 6.1.2. Спектрофотометр считается выдержавшим внешний осмотр, если он соответствуют перечисленным выше требованиям.

• 6.2. Опробование

• 6.2.1. Проверка электрического сопротивления изоляции.

Проверку сопротивления изоляции первичных электрических цепей спектрофотометра проводить мегаомметром М4100-3, который нужно подключить между контактом заземления прибора и каждым контактом вилки. Кнопка «Сеть» должна находиться в выключенном состоянии, сетевые предохранители должны быть вынуты. Проверку проводить в нормальных условиях при температуре (20 + 5) "С и относительной влажности не более 80 %. Через одну минуту после приложения измерительного напряжения 500 В зафиксировать по шкале мегаомметра сопротивление изоляции.

Спектрофотометр считается выдержавшим проверку по п.6.2.1, если сопротивление изоляции не менее 20 МОм.

• 6.2.2. Проверка электрической прочности изоляции.

Проверку электрической прочности изоляции проводить на пробойной установке У11У-1М при температуре (20 ± 5) °С и относительной влажности не более 80 %.

Испытательное напряжение частотой 50 Гц прикладывать между соединенными вместе сетевыми контактами и контактом заземления поверяемого спектрофотометра. Испытательное напряжение повышается плавно, начиная с нуля до 1500 В со скоростью, допускающей возможность отсчета показаний вольтметра, но не менее 100 В/с. Изоляцию выдерживают под воздействием испытательного напряжения в течение 1 мин. Затем напряжение снижается до нуля с такой же скоростью.

Спектрофотометр считается выдержавшим проверку по п.6.2.2., если за время испытаний отсутствовали пробой или поверхностный разряд.

• 6.2.3. Проверка общего функционирования.

Проверка общего функционирования производится в следующем порядке: Включить прибор и прогреть в течение не менее 1 часа.

Спектрофотометр считается выдержавшим проверку по п.6.2.3, если после часового прогрева все составные части спектрофотометра функционируют нормально.

• 6.3. Определение метрологических характеристик.

• 6.3.1. Определение абсолютной погрешности установки длин волн (ДА)

• 6.3.1.1. Для моделей ПромЭкоЛаб ПЭ-5300В/ PromEcoLab PE-5300V, ПромЭкоЛаб ПЭ-5400В/ PromEcoLab PE-5400V, ПромЭкоЛаб ПЭ-5400УФ/ PromEcoLab PE-5400UV (не имеющих функции автоматического сканирования спектра): установить в кюветное отделение светофильтр из стекла ПС-7. Установить длину волны 421 нм и 100% пропускания по воздуху. Измерить коэффициент пропускания светофильтра. Последовательно изменяя длину волны на 1 нм до значения 441 нм провести измерения коэффициента пропускания светофильтра, устанавливая 100% пропускания по воздуху при каждой смене длины волны. Определить длину волны, соответствующую минимальному значению коэффициента направленного пропускания светофильтра.

• 6.3.1.2. Установить длину волны 575 нм и 100% пропускания по воздуху. Повторить п.6.3.1.1 в диапазоне от 575 до 595 нм. Установить длину волны 675 нм и 100% пропускания по воздуху. Повторить п.6.3.1.1 в диапазоне от 675 до 695 нм.

• 6.3.1.3. Для моделей ПромЭкоЛаб ПЭ-3000УФ/ PromEcoLab PE-3000UV, ПромЭкоЛаб ПЭ-3200С/УФ PromEcoLab PE-3200S/UV /, ПромЭкоЛаб ПЭ-6 1 00УФ/ PromEcoLab PE-6100UV (имеющих функцию автоматического сканирования) записать спектры поглощения в окрестностях длин волн, указанных в свидетельстве о поверке для светофильтра ПС-7.

• 6.3.1.4. Провести измерения два раза, каждый раз вновь устанавливая светофильтр.

• a) Найти среднеарифметическое значение длины волны минимума пропускания (для каждого j-го минимума):

ki

Найти разность между измеренными и действительными значениями длин волн максимумов полос поглощения для каждой из аттестованных по шкале длин волн по формуле:

где Ад — действительное (аттестованное) значение длины волны, соответствующее максимуму поглощения полосы, указанное в свидетельстве об аттестации, А* - измеренное значение длины волны максимума полосы поглощения.

• b) Абсолютная погрешность установки длин волн равна максимальному значению (без учета знака) из ряда значений, вычисленных по формуле, указанной в п. 6.3.1.4 настоящей Методики поверки:

Результаты поверки считаются положительными, если абсолютная погрешность установки длин волн:

для моделей ПромЭкоЛаб ПЭ-5300В/ PromEcoLab PE-5300V, ПромЭкоЛаб ПЭ-5400В/ PromEcoLab PE-5400V, ПромЭкоЛаб ПЭ-5400УФ/ PromEcoLab PE-5400UV не превышает ±2,0 нм,

для моделей ПромЭкоЛаб ПЭ-3000УФ/ PromEcoLab PE-3000UV, ПромЭкоЛаб ПЭ-3200С/УФ PromEcoLab PE-3200S/UV /, ПромЭкоЛаб ПЭ-6100УФ/ PromEcoLab PE-6100UV не превышает ±1,0 нм.

• 6.3.2. Определение абсолютной погрешности спектрофотометра (ДТ) при измерении спектральных коэффициентов направленного пропускания.

Определение абсолютной погрешности спектрофотометра при измерении спектральных коэффициентов направленного пропускания проводится измерением коэффициентов пропускания образцовых светофильтров и сравнением результатов измерений с действительными значениями коэффициентов пропускания светофильтров. В спектральном диапазоне от 400 до 800 нм используются нейтральные светофильтры из стекла КУВИ с Т=(93,0±5,0), нейтральные светофильтры из стекла НС-8 с Т=(50,0±10,0), (18,0±5,0)% из комплекта светофильтров КС- 105. В диапазоне от 200 до 400 нм -нейтральные светофильтры из стекла КУВИ с Т=(93,0±5,0), (50,0±6,0), (10,0±2,0)% из комплекта светофильтров КС- 105.

а) В соответствии с указаниями руководства по эксплуатации поверяемого спектрофотометра измерить коэффициенты пропускания светофильтров. Для моделей спектрофотометров ПромЭкоЛаб ПЭ-5300В/ PromEcoLab PE-5300V, ПромЭкоЛаб ПЭ-5400В/ PromEcoLab PE-5400V, вставить в кюветное отделение нейтральный светофильтр из стекла КУВИ с номинальным значением спектрального коэффициента направленного пропускания 93%. Установить длину волны 400 нм. Установить 100% по воздуху. Произвести измерение спектрального коэффициента направленного пропускания. Провести измерение 3 раза, каждый раз вставляя светофильтр и устанавливая 100% пропускания по воздуху. Установить длину волны 550 нм. Повторить измерения 3 раза. Установить длину волны 750 нм. Повторить измерения 3 раза.

Последовательно устанавливая нейтральные светофильтры из стекла НС-8 с Т=(50,0±10,0), (18,0±5,0), повторить измерения для каждого светофильтра.

Для моделей спектрофотометров ПромЭкоЛаб ПЭ-5400В/ PromEcoLab PE-5400V, ПромЭкоЛаб ПЭ-3000УФ/ PromEcoLab PE-3000UV, ПромЭкоЛаб ПЭ-3200С/УФ PromEcoLab PE-3200S/UV /, ПромЭкоЛаб ПЭ-6100УФ/ PromEcoLab PE-6100UV дополнительно провести аналогичные измерения при длинах волн 220 нм и 280 нм, используя нейтральные светофильтры из стекла КУВИ с Т=(93,0±5,0), (50,0±6,0), (10,0±2,0)%.

Найти среднеарифметическое из измеренных 3-х значений для каждой j -ой длины волны:

b) Найти разность между измеренными и действительными значениями коэффициента пропускания для каждой из аттестованных по фотометрической шкале длин волн по формуле:

где Tij — измеренное значение коэффициента пропускания на j -ой длине волны,    Taj, —

действительное значение коэффициента пропускания образцового светофильтра на j -ой длине волны, указанное в свидетельстве о поверке.

с) Абсолютная погрешность спектрофотометра при измерении спектральных коэффициентов направленного пропускания равна максимальному значению (без учета знака) из вычисленных по п. п. ( b ) пункта 6.3.2:

• d) Спектрофотометр считается выдержавшим проверку по п. 6.3.2, если полученные значения абсолютной погрешности при измерении спектральных коэффициентов направленного пропускания не превышают ±0,5 % в области 400-800 нм и ±1,0 % в областях 200-400 и 800-1100 нм для моделей спектрофотометров ПромЭкоЛаб ПЭ-3000УФ/ PromEcoLab PE-3000UV, ПромЭкоЛаб ПЭ-3200С/УФ PromEcoLab PE-3200S/UV /, ПромЭкоЛаб ПЭ-6100УФ/ PromEcoLab PE-6100UV, и ±1,0% T во всем диапазоне для моделей спектрофотометров ПромЭкоЛаб ПЭ-5300В/ PromEcoLab PE-5300V, ПромЭкоЛаб ПЭ-5400В/ PromEcoLab PE-5400V, ПромЭкоЛаб ПЭ-5400УФ/ PromEcoLab PE-5400UV

• 7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1. При проведении поверки составляется протокол результатов измерений.

  • 7.2. Спектрофотометры, удовлетворяющие требованиям настоящей методики поверки, признаются годными.

  • 7.3. При положительных результатах поверки оформляется свидетельство о поверке установленной формы.

  • 7.4. Спектрофотометры, не удовлетворяющие требованиям настоящей методики, к дальнейшей эксплуатации не допускаются, и на них выдается извещение о непригодности.

ПРИЛОЖЕНИЕ В - СВЕДЕНИЯ О ПОВЕРКЕ

ПРИЛОЖЕНИЕ С - ЛИСТ УЧЁТА НЕИСПРАВНОСТЕЙ ПРИ ЭКСПЛУАТАЦИИ

Спектрофотометр ПромЭкоЛаб ПЭ-5300В, заводской № ____________________________________

ПРИЛОЖЕНИЕ D — РЕКЛАМАЦИОННЫЙ АКТ

Угловой штамп «Утверждаю» предприятия _________________________

должность

подпись, фамилия, инициалы

«____» ________________ 200__ г.

Рекламационный акт

Комиссия в составе: председателя комиссии _________________________________________,

(должность, фамилия, инициалы)

членов комиссии ________________________________________________________________

_________________________________________________, составили настоящий акт по факту

(указать неисправность)

Наименование прибора: ___________________________________________________________

Завод-изготовитель: ______________________________________________________________

Заводской номер: ________________________________________________________________

Год изготовления прибора: ________________________________________________________

Тип, марка: _____________________________________________________________________

Дата продажи: ___________________________________________________________________

Дата ввода в эксплуатацию: ________________________________________________________

Гарантийный срок: _______________________________________________________________

Условия эксплуатации: ____________________________________________________________

Состояние упаковочной тары: ______________________________________________________

Результаты наружного осмотра: ____________________________________________________

Комплектность: __________________________________________________________________

Наличие и состояние пломбы: ______________________________________________________

Перечень прилагаемых документов: _________________________________________________

Подробное описание неисправности: ________________________________________________

Заключение комиссии: ____________________________________________________________

Председатель комиссии: _____________ ______________(ФИО)

М.П. Члены комиссии: ___________________ ______________(ФИО)

___________________ ______________(ФИО)

наименование средства измерений

Фирма "Shanghai Mapada Instruments Со., Ltd", КНР

наименование предприятия-изготовителя

350953

СВИДЕТЕЛЬСТВО

об утверждении типа средств измерений

PATTERN APPROVAL CERTIFICATE OF MEASURING INSTRUMENTS

который зарегистрирован в Государственном реестре средств измерений под

в Российской Федерации.

Описание типа

свидетельству.

В.Н.Крутиков

Заместитель

Руководителя

Продлено до

Заместитель

Руководителя

№ 41144-09 и допущен к пр

приведено в приложении к настоящему /

-Z

Настоящее свидетельство удостоверяет, что на основании положительных

„                 спектрофотометров ПромЭкоЛаб/PromEcoLab

результатов испытании утвержден тип ....... “.................. ....

CN.C.31.001.A

..   35953

№____

01

Действительно

сентября 2014

до

. г.

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

СИСТЕМА СЕРТИФИКАЦИИ ГОСТ Р ГОССТАНДАРТ РОССИИ

№ РОСС CN.AB48.B00547

Срок действия С ю.06.2009         _по 09.06.2010

ОРГАН ПО СЕРТИФИКАЦИИ

Per. № РОСС RU.0001.11AB48

ПРОДУКЦИИ «МЕЖРЕГИОНЭКСПЕРТ»

107113, г. Москва, Сокольническая пл., 4А

Почтовый адрес: 109153, г. Москва, а/я 21, тел. / факс: (499) 500-96-69, E-mail: mejregionexpert@mail.ru

ПРОДУКЦИЯ Спектрофотометры (Анализаторы жидкостей и газов) моделей: ПЭ-5300В (PE-5300V), ПЭ-5400В (PE-5400V), UV1200, ПромЭкоЛаб ПЭ-5300В (PromEcoLab PE-5300V), ПромЭкоЛаб ПЭ-5400В (PromEcoLab PE-5400V), ПромЭкоЛаб ПЭ-5400УФ (PromEcoLab PE-5400UV), ПромЭкоЛаб ПЭ-3000УФ (PromEcoLab PE-3000UV), ПромЭкоЛаб ПЭ-3200С/УФ (PromEcoLab PE-3200S/UV), ПромЭкоЛаб ПЭ-6100УФ (PromEcoLab PE-6100UV) Серийный выпуск

СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ НОРМАТИВНЫХ ДОКУМЕНТОВ

ГОСТ 12997-84 (П.п. 2.16, 2.25, р. 3), ГОСТ Р 52319-2005, ГОСТ Р 51522-99

ИЗГОТОВИТЕЛЬ

Фирма "Shanghai Mapada Instruments Со., LTD"

1-3F (W), No. 99,2535 Street, Gudai Road, Shanghai, P.R. China (Zip. 201100), Китай

СЕРТИФИКАТ ВЫДАН

Фирма "Shanghai Mapada Instruments Co., LTD"

1-3F (W), No. 99, 2535 Street, Gudai Road, Shanghai, P.R. China (Zip. 201100), Китай

НА ОСНОВАНИИ

Протокола сертификационных испытаний № 99-45-05/09 от 15.05.2009 г.

Испытательная лаборатория ЭТИ ООО "Эксперт", per. № РОСС ци.0001.21МЛ36 от 15.10.2008 г.

Н.М. Роман

инициалы, фамилия

Е.Ю. Солодихина

инициалы, фамилия

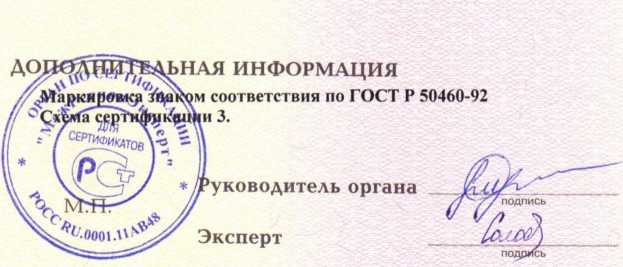

Сертификат имеет юридическую силу на всей территории Российской Федерации

Бланж из>огмлен ЗАО -ОПЦИОН' (лицензия N» 05-05-09/003 МФ РФ уровень В) >*л (495) 648 6068, 608 7617 г Мос«ва, 2008 г

25

¹

Кнопка РЕЖИМ: производит переключение режимов.

• • Индикатор, загорающийся у одной из букв: А, Т, С и F, показывает режим, в котором в данный момент работает спектрофотометр:

о А - определение оптической плотности D;

о Т - определение пропускания т, %;

о С - определение концентрации;

о F - ввод коэффициента F.

• • Кнопка V (0%Т): устанавливает «нулевой отсчет» (компенсируется темновой ток детектора).

• • Кнопка Л (0А/100%Т): устанавливает 100%Т или 0,000А, когда в отделении для проб находится раствор сравнения.

• • Кнопка ВВОД (ПЕЧАТЬ): в режимах А Т и С осуществляет отправку на компьютер результатов, отображающихся на индикаторе. В режиме F запоминает значение фактора и переводит прибор в

режим расчета концентрации С, значение которой будет рассчитано по формуле (С= F ¹А).
