АКЦИОНЕРНОЕ ОБЩЕСТВО «МЕТРОЛОГ»

УТВЕРЖДАЮ

—Федеральный директор

.л » <

*♦              «Метролог»

М.П. Конев

ОДП

>^йтября 2019 г.

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический теплоизолированный с защитной стенкой РВСтзс-40000. Методика поверки

МП 001/10-2019

Начальник ЦАиЭ

Игошин Е.К.

САМАРА

2019

Предисловие

1 РАЗРАБОТАНА

Акционерным обществом «Метролог» (АО «Метролог)

ИСПОЛНИТЕЛИ:

Е.К. Игошин, В.В. Калашников

2 УТВЕРЖДЕНА

АО «Метролог» 20 сентября 2019 г.

  • 3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 25

СОДЕРЖАНИЕ

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

БИБЛИОГРАФИЯ

Инструкция. Государственная система обеспечения единства измерений.

Резервуар стальной вертикальный цилиндрический теплоизолированный с защитной стенкой РВС-40000. Методика поверки

МП 001/10-2019

1 Область применения

Настоящая методика поверки распространяется на резервуар стальной вертикальный цилиндрический теплоизолированный с защитной стенкой (далее - резервуар) РВС-40000 №4901/18244, расположенный на территории АО «ПНТ» и предназначенный для измерений объема, а также приема, хранения и отпуска жидкости при выполнении государственных учетных операций и устанавливает методику его поверки с применением лазерного-сканирующего устройства.

2 Нормативные ссылки

В настоящей методике использованы ссылки на следующие стандарты:

ГОСТ 12.0.004—2015

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005—88

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087—84

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.137—2001

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

ГОСТ 13837—79

Динамометры общего назначения. Технические условия

ГОСТ 7502—98

Рулетки измерительные металлические. Технические условия

ГОСТ 28243—96

Пирометры. Общие технические требования

ГОСТ 30852.0—2002

(МЭК 60079-0:1998)

Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ 30852.9—2002

(МЭК 60079-10:1995)

Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон

ГОСТ 30852.11—2002

(МЭК 60079-12:1978)

Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам

ГОСТ 31385—2016

Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

ГОСТ Р 12.4.310—2016

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

3 Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар стальной вертикальный цилиндрический: Стальной сосуд в виде стоящего цилиндра с днищем, стационарной кровлей или плавающей крышей, применяемый для хранения и измерения объема жидкости.

  • 3.2 резервуар стальной вертикальный цилиндрический теплоизолированный: Резервуар стальной вертикальный цилиндрический, наружная поверхность которой покрыта слоем теплоизоляции.

  • 3.3 градуировочная таблица: Зависимость вместимости от высоты уровня наполнения резервуара при нормированном значении температуры, равной 15 °C или 20 °C.

Примечания

а) таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости;

б) значение стандартной температуры, которой соответствуют данные в градуировочной таблицы указано на титульном листе.

  • 3.4 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.5 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

  • 3.6 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.7 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.8 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.9 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.10 точка касания днища грузом рулетки (начало отсчета): Точка на днище резервуара или на опорной плите (при наличии), которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня продукта при эксплуатации резервуара.

  • 3.11 базовая высота резервуара: Расстояние по вертикали от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка.

  • 3.12 эталонная точка резервуара: Верхний край фланца измерительного люка резервуара или риски в планке измерительного люка резервуара.

  • 3.13 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке.

  • 3.14 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар.

  • 3.15 геометрический метод поверки: Метод, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

  • 3.16 жидкость при хранении: Жидкость для хранения которой предназначен резервуар.

  • 3.17 исходный уровень: Уровень жидкости в резервуаре, соответствующий высоте «мертвой» полости.

  • 3.18 высота «мертвой» полости: Расстояние по вертикали отточки касания днища грузом рулетки до нижнего среза приемо-раздаточного патрубка, приемораздаточного устройства.

  • 3.19 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя приемо-раздаточный патрубок, приемо-раздаточное устройство.

  • 3.20 «мертвый» остаток: Объем жидкости, находящейся в «мертвой» полости резервуара.

  • 3.21 высота неровностей днища: Расстояние по вертикали от точки касания днища грузом рулетки до уровня покрытия неровностей днища.

  • 3.22 объем неровностей днища: Объем днища резервуара в пределах высоты неровностей днища.

  • 3.23 степень наклона резервуара: Величина г|, выражаемая через тангенс угла наклона вертикальной оси резервуара к горизонтальной плоскости, рассчитываемая по формуле

n =                                      0)

где р - угол наклона вертикальной оси резервуара (далее - угол наклона резервуара), в градусах.

  • 3.24 лазерный сканер: Геодезический прибор, реализующий функцию линейных и угловых высокоскоростных измерений, с целью определения пространственного положения точек измеряемой поверхности в условной системе координат.

  • 3.25 станция: Точка стояния лазерного сканера во время проведения измерений.

  • 3.26 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенки резервуара, внутренних деталей и оборудовании.

  • 3.27 облако точек: Результат сканирования в виде массива данных пространственных координат точек поверхностей с соответствующей станции.

  • 3.28 объединенное («сшитое») облако точек: Приведенные к одной системе координат облака точек, измеренные с соответствующих станций.

  • 3.29 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ (по ГОСТ 19781).

  • 3.30 скан: Визуализированное трехмерное изображение облака точек.

  • 3.31 управляющая программа: Системная программа, реализующая набор функций управления, в который включают управление ресурсами и взаимодействием с внешней средой системы обработки информации, восстановление работы системы после проявления неисправностей в технических средствах (по ГОСТ 19781).

  • 3.32 ЗО-моделирование: Построение трехмерной модели объекта, по объединенному («сшитому») облаку точек специализированным программным обеспечением.

  • 3.33 САПР: Программное обеспечение реализующая метод трехмерного геометрического проектирования объекта по заданным точкам.

4 Метод поверки
  • 4.1 Поверку резервуара проводят геометрическим методом с применением лазерной координатно-сканирующей системы (далее - сканер).

При поверке резервуара вместимость резервуара определяют на основании вычисленного объема ЗЮ-модели резервуара, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности резервуара.

  • 4.2 Поверку резервуара проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

  • 4.3 Поверки резервуара проводят:

  • - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

  • - периодическую - по истечении срока интервала между поверками;

  • - внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 % по 10.2; при внесении в резервуар конструктивных изменений, влияющих на его вместимость и после очередного полного технического диагностирования.

  • 4.4 Интервал между поверками определяется при проведении испытаний в целях утверждения типа средств измерений.

5 Операции поверки
  • 5.1 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Внешний осмотр

10.1

Измерение базовой высоты резервуара

10.2

Сканирование внутренней полости резервуара

10.3

6 Средства поверки
  • 6.1 При поверке резервуара применяют следующие рабочие эталоны и вспомога

тельные средства:

  • 6.1.1 Рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502.

  • 6.1.2 Рабочий эталон единицы длины в диапазоне значений от 0,6 до 120 м, регистрационный номер ФИФ 3.2.ГАФ.0003.2017. Машину координатно-измерительную мобильную FARO Laser Scanner Focus 3D120), зав. № LLS061304047.

Применяемое ПО:

  • - FARO Scene ver. 5.1.6.32766 или более поздняя;

  • - АРМИГ (Автоматизированное Рабочее Место Инженера Геодезиста) версия 1995 года или более поздняя;

  • - Geomagic Studio 2013.0.1.1206 (при наличии VGS использовать не обязательно);

  • - VGS (Vessel Graduation Systems) версия 9.5 модуль ver.3.

  • 6.1.3 Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91.

6.1. 4 Анемометр ручной чашечный МС-13, регистрационный № 3488-80.

  • 6.1.5 Вспомогательные средства:

  • - сферическая марка (не менее 3 шт.), входящая в комплект сканера;

  • - мел;

  • - переносные светильники (прожекторы) во взрывозащищенном исполнении.

  • 6.1.6 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 6.1.7 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики поверки.

  • 6.2.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

Наименование параметра

Пределы допускаемой погрешности измерений параметров резервуара вместимостью, м3

40000

Диаметр, %

± 0,022

Высота пояса, мм

±5

Измерение расстояний, мм

±5

Температура стенки резервуара, °C

±2

Объем внутренних деталей, м3

± (0,005 - 0,025)        ± (0,025 - 0,25)

6.2.2 При соблюдении, указанных в таблице 1, пределов допускаемой погрешности измерений, погрешность определения вместимости резервуара ±0,10 %.

7 Требования безопасности
  • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20 [2].

  • 7.2 К проведению работ допускают лиц, изучивших настоящий документ, техническую документацию на резервуар и его конструкцию, средства измерений и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

  • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ Р 12.4.310, спец-обувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

  • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18.

  • 7.5 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

  • 7.6 Перед началом работ проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.7 При измерении базовой высоты (ежегодном) избыточное давление в незаполненном (газовом) пространстве резервуара должно быть равно нулю.

8 Условия поверки

При проведении поверки соблюдают следующие условия:

  • 8.1 Температура окружающего воздуха:......................................от 5 °C до 35 °C.

  • 8.2 Относительная влажность воздуха:..........................................не более 95 %.

  • 8.3 Атмосферное давление..................................................от 84,0 до 106,7 кПа.

Примечание - Условия окружающей среды должны соответствовать значениям, приведенным в описании типа, применяемого эталона (далее - средство измерений).

  • 8.4 Допуск к производству работ осуществляется по наряду-допуску организации -владельца резервуара.

  • 8.5 Резервуар при поверке должен быть порожним.

  • 8.6 Внутренняя поверхность резервуара должна быть очищена, до состояния, позволяющего проводить измерения.

  • 8.7 Загазованность в воздухе вблизи или внутри резервуара не более ПДК вредных веществ, установленных по ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18 [1].

9 Подготовка к поверке
  • 9.1 При подготовке к поверке проводят следующие работы:

    • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

    • 9.1.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

    • 9.1.3 В сервисном ПО сканера формируют файл проекта записи данных.

    • 9.1.4 Измеряют параметры окружающего воздуха.

    • 9.1.5 Проводят измерение температуры стенки резервуара с применением пирометра (6.1.3). Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в первом, среднем, последнем поясах.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).

  • 9.1.6 Получают следующие документы, выданные соответствующими службами владельца резервуара:

  • - акт на зачистку резервуара;

  • - заключение лаборатории о состоянии воздуха внутри резервуара, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005;

  • - наряд-допуск на проведение работ с повышенной опасностью.

  • 10 Проведение поверки

10.1 Внешний осмотр
  • 10.1.1 При внешнем осмотре резервуара проверяют:

  • - состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - чистоту внутренней поверхности резервуара.

  • 10.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.

  • 10.1.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней сферическую марку (рисунок А. 1).

10.2 Измерение базовой высоты резервуара
  • 10.2.1 Базовую высоту /7б измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.

Измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.1).

Результаты измерений Нб вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

  • 10.2.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуара может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Сканирование внутренней полости резервуара

При проведении сканирования внутренней полости резервуара проводят следующие операции.

  • 10.3.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.

Прибор горизонтируют с применением трегера, с дальнейшим контролем электронным встроенным уровнем (при наличии).

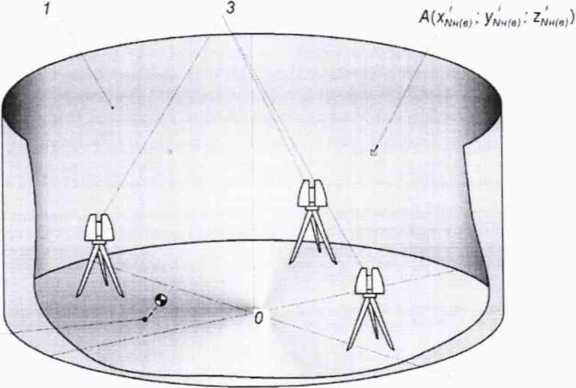

  • 10.3.2 Определяют необходимое количество станций сканирования и место их расположения, обеспечивающих исключение не просканированного пространства (теней).

Количество станций должно быть не менее трех.

Схема размещения станций должна обеспечить видимость с каждой станции сферической марки (рисунок А.2).

  • 10.3.3 Сканирование проводят последовательно с каждой станции в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.

  • 10.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор и применяемого ПО.

Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.

10.4 Измерения прочих параметров резервуара

При наполнении резервуара продуктом, его вместимость изменяется не только от уровня его наполнения, но и в результате деформации стенок от гидростатического давления столба налитой жидкости.

  • 10.4.1 Вносят значение плотности , кг/м3, жидкости, для хранения которой предназначен резервуар (графа 8 таблица Б.2).

  • 11 Обработка результатов измерений

11.1 Обработка результатов измерений
  • 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

  • 11.1.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Е.

11.2 Составление градуировочной таблицы резервуара
  • 11.2.1 Градуировочную таблицу составляют, с шагом Д/-/и = 1 см, начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Нмп) и до предельного уровня Нпр , равного суммарной высоте поясов резервуара.

  • 11.2.2 Вместимость резервуара, соответствующую уровню жидкости Н, V (Н) вычисляют при приведении к стандартной температуре 20 °C - по формуле (Д.З).

Примечания

1 Значение температуры указано на титульном листе градуировочной таблицы.

  • 11.2.3 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 11.2.4 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Нмп, соответствующей высоте «мертвой» полости.

  • 11.2.5 При составлении градуировочной таблицы значения вместимости округляют до 1 дм3.

  • 11.2.6 Обработка результатов измерений проводят программным обеспечением.

  • 11.2.7 Результаты измерений должны быть оформлены протоколом, форма которого приведена в приложении Б. который является исходным документом для расчета градуировочной таблицы.

12 Оформление результатов поверки
  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол подписывает поверитель.

Подпись заверяют знаком поверке.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель, подпись заверяют знаком поверки.

  • 12.4 Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

(справочное)

Фланец устанодки уро дне мер а

Радарный уроднем ер

Измерительный люк

Измерительная рулетка с грузом

I    JF

т          I

I i

место установки

сфер и

—-----

ескои марки I

i

I—.

________________________I

Проекция но днище оси уроднем ера

точка касания днища грузом рулетки днище резердуора

Рисунок А. 1 - Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера

1 - внутренняя полость резервуара; 2 - точка установки сферической марки в точке касания днища грузом рулетки; 3 - точки стояния станций съемки

Рисунок А.2 - Схема сканирования внутренней полости резервуара

(обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Таблица Б.1- Общие данные

Код документа

Регистрационный

номер

Дата

Основание для проведения поверки

число

месяц

год

1

2

3

4

5

6

Первичная, периодическая, внеочередная

Продолжение таблицы Б.1

Место проведения

Рабочие эталоны и вспомогательные средства

7

8

Окончание таблицы Б.1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара. %

9

10

11

Таблица Б.2- Условия проведения измерений и параметры резервуара

Температура,°C

Загазованность, мг/м3

воздуха

стенки резервуара

ялах

[Р

xmin

1

2

3

4

5

окончание таблицы Б.2

Влажность воздуха, %

Материал стенки резервуара

Плотность хранимой жидкости ржх ,кг/м3

6

7

8

Таблица Б.З - Базовая высота резервуара

В миллиметрах

Точка измерения базовой высоты Нб

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Фланец патрубка установки уровнемера

Должности

Подписи и знак поверки

Инициалы, фамилии

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»______________20__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

_______________________________________. в составе председателя_________________ предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического РВС-________№_____________

при температуре окружающего воздуха________________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица!                                         В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений {Н^)к

Значение базовой высоты, установленное при поверке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара 5б , %, вычисляют по формуле •100, где значения величин (Нб)к, (Нб)п, приведены в 1-й, 2-й графах.

("б)И"б)п

6“ ("6)п

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

подпись

инициалы, фамилия

Члены комиссии:

подпись

инициалы, фамилия

подпись

инициалы, фамилия

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы1

Приложение к свидетельству

о поверке №____________

УТВЕРЖДАЮ

«____»_______________201_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

Организация__

Данные соответствуют стандартной температуре 20 °C

Погрешность определения вместимости___%

Срок очередной поверки__

Поверитель

подпись

м.п. ________________________

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара11

Лист___из_______

Организация______________________

Резервуар №______________________

Место расположения_______________

Таблица Г.1- Посантиметровая вместимость поясов резервуара

Уровень наполнения, см

Вместимость, м3

Средний коэффициент вместимости, м3/мм

Уровень наполнения, см

Вместимость, м3

Средний коэффициент вместимости, м3/мм

«МП

Н,+1

+ 1

Ни„+2

...

...

Н/.

Таблица Г.2 - Вместимость в пределах «мертвой» полости резервуара2

Уровень наполнения, см

Вместимость, м3

Уровень наполнения, мм

Вместимость, mj

0

1

...

«мп

1' Форма градуировочной таблицы не подлежит изменению

2) Заполняют по согласованию с Заказчиком

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

РЕЗЕРВУАР СТАЛЬНОЙ ВЕРТИКАЛЬНЫЙ ЦИЛИНДРИЧЕСКИЙ ТЕПЛОИЗОЛИРОВАННЫЙ РВС-2000. МЕТОДИКА ПОВЕРКИ МП 0003-2018

ПРИЛОЖЕНИЕ Д

(обязательное)

Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)

Сканер

Управляющее ПО:

  • - задание разрешения сканирования, сектора сканирования путём визуального выбора объектов, режима сканирования, режима работы цифровой камеры;

  • - визуализация сканов в режиме реального времени;

  • - контроль получаемых результатов;

  • - поверка и тестирование сканера: выявление возможных неисправностей; учёт ошибок, связанных с влиянием внешних условий окружающей среды;

  • - создание точечной модели;

  • - экспорт результатов сканирования

ПО для создания единой точечной модели

Комплексное ПО

  • - внешнее ориентирование сканов;

  • - объединение сканов;

  • - сегментирование и разрежение точечной модели;

  • - визуализация точечной модели;

  • - проведение измерений (длин, диаметров, площадей и объёма);

  • - экспорт данных

  • - внешнее ориентирование сканов;

  • - объединение сканов;

  • - сегментирование и разрежение точечной модели;

  • - визуализация точечной модели;

  • - построение трёхмерной модели;

  • - визуализация построенной модели

  • - измерение объема на различных уровнях;

1

САПР для построения трёхмерной модели

  • - профилирование;

  • - визуализация построенной модели;

  • - экспорт данных

- экспорт данных

ПО формирования _________________градуировочной таблицы_________________
  • - создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности;

  • - создание модели отсканированного объекта с помощью геометрических примитивов;

  • - введение поправок к значениям вместимости за счет деформации стенок от гидростатического давления налитой жидкости;

  • - приведение значений к стандартной температуре 15 °C или 20 °C;

  • - создание и печать градуировочных таблиц;

  • - экспорт данных в цифровом формате

Таблица Д.1

Наименование этапа

Объект реализа-ции/режим/параметры

Результат

Этап 1

  • - внешнее ориентирование сканов;

  • - объединение сканов;

ПО для создания единой точечной модели

Vai-

1-f                ^2^А2- ^А2- ?А2^

Аз(Хаз; У аз-

..-/у

.   г'-

• -< 4 *

Этап 2

  • - сегментирование и разрежение точечной модели;

  • - визуализация точечной модели

ПО для создания единой точечной модели

Aoixo: Yo; Zo)

s' * 'v < C. * \

К X X Л

A jC

V V ‘x ‘

v \ >

Этап 3

создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности

САПР/ЗО эскиз/узловые точки или ПО формирования градуировочной таблицы

Ушы-

___

сплайны по цзтйым тонким

продолжение таблицы Д.1

Этап 4

Построение сплайнов по узловым точкам

САПР/ЗЭ эскиз/узловые точки или ПО формирования градуировочной таблицы

<■_____ .. ..JX

сплайны no уз/юйым тичким

Этап 5

Формирование поверхности днища

САПР/ЗЭ эскиз/сплайны на днище или ПО формирования градуировочной таблицы

ппберхнасть Пнища pp.ippfitjapa

продолжение таблицы Д.1

Этап 6

Формирование поверхности стенки резервуара по поясам

Этап 7

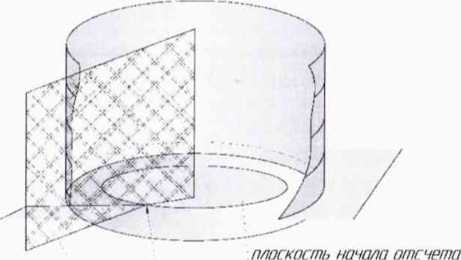

Формирование плоскости А и плоскости начала отсчета

САПР/ЗЭ эскиз/сплайны на поясах резервуара или ПО формирования градуировочной таблицы

САПР/ЗО модель или ПО формирования градуировочной таблицы

поверхность стенко резербуири

точка касания днища грузом рулетки

плоскость А

продолжение таблицы Д.1

Этап 8

Моделирование внутренних деталей

САПР/ЗО модель/параметры внутренних деталей или ПО формирования градуировочной таблицы

1

|

'ю//ь

1

л

Этап 9

Измерение объема «мертвой» полости

САПР/ЗО модель/сечение плоскостью на уровне высоты «мертвой» полости параллельной плоскости начала отсчета

Этап 10

Измерения посантиметровой вместимости резервуара

ПО формирования градуировочной таблицы

1

- <

1

f

S         _

г и-.--*-ллллллАЛРл—«- —

-

.....

г‘"л

L____Ц

.......и

Пи я

Этап 11

Внесение поправки от деформации стенок к вместимости при стандартной температуре

Формула (Д.1) или ПО формирования градуировочной таблицы

Значение поправки от деформации стенок к вместимости при стандартной температуре

окончание таблицы Д.1

Этап 12

Приведение посантиметровой вместимости к стандартной температуре 20 °C

Формула (Д.З), или ПО формирования градуировочной таблицы

Приведенное значение посантиметровой вместимости к стандартной температуре 20 °C

Этап 13

Формирование градуировочной таблицы и протокола измерений

ПО формирования градуировочной таблицы

Оформленная градуировочная таблица с протоколом измерений

Д.2 Вычисление поправки к вместимости за счет гидростатического давления

Д.2.1 Поправку к вместимости резервуара за счет гидростатического давления столба налитой жидкости Д1/г/ при наполнении

к-го пояса вычисляют по формуле

(Д-1)

где Hv 81 - высота уровня и толщина стенки первого пояса;

Нк, 6к /- высота уровня и толщина к-го вышестоящего пояса;

к - номер наполненного пояса;

А2 - постоянный коэффициент для калибруемого резервуара, вычисляемый по формуле

Рж.х ' 9л^12 ' у1 + ]12

(Д2)

4-1012Е

где g - ускорение свободного падения, м/с7 (д = 9,8066 м/с2);

Рж х “ плотность хранимой жидкости, (графа 3 таблица Б.5);

- внутренний диаметр 1-го пояса, значение принимаемое по таблице Е.1, графа 4, мм;

Е - модуль упругости материала, Па, (для стали Е = 2,1 • 1011 Па).

Д.З Вычисление вместимости резервуара

Д.3.1 Вместимость резервуара V(H) .приведенную:

- к стандартной температуре 20 °C вычисляют по формуле

(Д-З)

где tCT - температура стенки резервуара, принимаемая по таблице Б.2 (графа 2);

аст - коэффициент линейного расширения материала стенки резервуара, для стали принимают значение: 12,5 • 106 1/°С.

ПРИЛОЖЕНИЕ Е (справочное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

(ДОЛЖНОСТЬ)

(ПОДПИСЬ)

(расшифровка)

Е.1 Вычисление внутренних диаметров и высот поясов

Таблица Е.1- Вычисление внутренних диаметров          В миллиметрах

№ пояса

Диаметры поясов

Высота пояса/-/,

1

2

...

к

Е.2 Вычисление параметров резервуара

Таблица Е.2 - Вычисление параметров резервуара

Наименование параметра

Вычисление (значение) параметра

№ формулы

Степень наклона д .

Вычисление угла направления наклона резервуара ф,град

Базовая высота Нб , мм

Высота исходного уровня Ни, мм

Исходный уровень Ни, мм

Высота точки касания днища грузом рулетки с учетом наклона резервуара fn, мм

Высота «мертвой» полости Нмп, мм

Вместимость «мертвой» полости Умп, м3

Вычисление провел

201 г.

БИБЛИОГРАФИЯ

[1] Гигиенические нормативы

ГН 2.2.5.3532-18

[2] Руководящий документ

РД-03-20—2007

Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны, утвержден Постановлением Главного государственного санитарного врача РФ от 13.02.2018 г. № 25

Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору, утвержден приказом Ростехнадзора от 29.01.2007 № 37

АО «Метролог»

Страница 25 из 25

1

Форма титульного листа не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
