Методика поверки «ГСИ Аспираторы А-01 » (МП-242-1876-2015)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ ФГУП

Государственная система обеспечения единства измерений

Аспираторы А-01

Методика поверки

МП-242-1876 -2015

Руководитель НИО ГЦИ СИ ФГУП

"ВНИИМ им. Д.И. Менделеева"

Научный сотрудник ГЦИ СИ ФГУП

"ВНИИМ им. Д.И. Менделеева"

___Н.Б. Шор

"_____"_______________________2015 г.

Санкт-Петербург 2015

Настоящая методика поверки распространяется на аспираторы А-01 (далее - аспираторы), и устанавливает методы и средства их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

Настоящая методика поверки распространяется на аспираторы, выпущенные после мая 2015 г.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1.

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 Для проведения операции должны быть применены средства, указанные в таблице 2

Таблица 2.

Продолжение таблицы 2.

• 2.2 Допускается применение других средств измерений, не приведенных в таблице, но обеспечивающих определение метрологических характеристик с требуемой точностью.

• 2.3 Все средства поверки должны иметь действующие свидетельства о поверке.

• 3.1 К работе с аспиратором допускаются лица, ознакомленные с руководством по эксплуатации ГШЛЮ.407239.001 РЭ.

• 3.2 При работе с аспиратором необходимо соблюдать общие требования безопасности «Правил технической эксплуатации электроустановок потребителей», утверждённых Минэнерго РФ №6 от 13.01.2003 и «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001 РД 153-34.0-03.150-00, введённых в действие с 01.07.2001 г.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающей среды                           (20 ± 5) °C;

• - относительная влажность окружающего воздуха            от 30 до 80 %;

• - атмосферное давление                               от 90,6 до 104,8 кПа;

• 5.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• 1) поверяемый аспиратор должен быть подготовлен к работе в соответствии с ГШЛЮ.407239.001 РЭ;

• 2) должны быть подготовлены к работе счетчики газа в соответствии с требованиями их эксплуатационной документации;

• 3) аспиратор должен быть выдержан в помещении при температуре, соответствующей условиям поверки, не менее 8 часов. В случае, если аспиратор находился при температуре ниже 0° С, время выдержки должно быть не менее 24 часов.

• 4) должно быть проверено наличие действующих свидетельств о поверке на используемые средства поверки.

• 5.2. Перед проведением поверки подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

• 6.1 Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие аспиратора следующим требованиям :

• - комплектность и маркировка должны соответствовать требованиям РЭ;

• - на корпусе аспиратора не должно быть вмятин, нарушения покрытия, коррозионных пятен и других дефектов;

• - все надписи на лицевых панелях и цены делений на ротаметрах должны быть четкими.

Аспиратор считается выдержавшим внешний осмотр, если он соответствует перечисленным выше требованиям.

• 6.2 Опробование.

  • 6.2.1 Проверка общего функционирования

Для проверки общего функционирования проводят операции согласно п. 7 руководства по эксплуатации ГШЛЮ.407239.001 РЭ.

• 6.2.2 Подтверждение соответствия программного обеспечения

Операция «Подтверждение соответствия программного обеспечения» заключается в определении номера версии (идентификационного номера) программного обеспечения (ПО).

Вывод номера версии (идентификационного номера) ПО на дисплей осуществляется автоматически при включении аспиратора в течение 5 с.

Результат подтверждения соответствия программного обеспечения считают положительным, если полученные идентификационные данные соответствуют идентификационным данным, указанным в разделе «Программное обеспечение» описания типа средства измерений (приложение к свидетельству об утверждении типа).

• 6.3 Определение метрологических характеристик

  • 6.3.1 Определение основной приведенной погрешности аспиратора по каналам измерений объемного расхода.

    • 6.3.1.1 Проверку проводят для объемных расходов, соответствующих началу, середине и концу диапазона измерений каждого канала.

Схема проведения поверки приведена на рисунке 1.

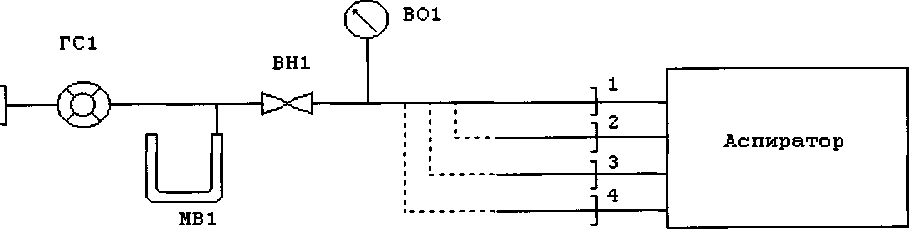

Рисунок 1 - Схема газовых соединений для определения метрологических характеристик

ВО1 - вакуумметр образцовый;

ВН1 - вентиль пневматический ПОВ.1;

ГС1 - расходомер-счетчик газа;

МВ1 - мановакуумметр МВ-2-6000

• 6.3.1.2 Проверку проводят следующим образом.

• 1) Включают аспиратор в сеть. Включают насос. Вращением ручки вентиля проверяемого канала устанавливают по ротаметру требуемый объемный расход воздуха (Q_t, дм³/мин), соответствующий выбранной точке диапазона. Вентили остальных каналов должны быть закрыты. С помощью вентиля ПОВ.1 устанавливают разрежение 2,5 кПа по вакуумметру ВО1. При необходимости проводят подстройку расхода по ротаметру. Число измерений в каждой точке проверяемого канала должно быть не менее двух. Время измерения не менее 2-х мин.

• 2) При помощи счетчика газа измеряют расход воздуха Qi дм³/мин.

Для этого секундомером измеряют время (г) прохождения через счетчик объема воздуха (Vi). Значение расхода в рассчитывают по формуле:

V

т

где V, - i-oe значение измеренного объема воздуха, дм³;

т- время, измеренное секундомером, с.

• 3) При проведении поверки в условиях, отличных от нормальных ( по ГОСТ 2939), необходимо значение расхода, выставляемое по ротаметру, скорректировать по формулам, приведенным приложения Б ГШЛЮ.407239.001 РЭ.

• 4) Значения расхода газа, измеренные счетчиком газа, приводят к нормальным условиям (по ГОСТ 2939) в соответствии с руководством по эксплуатации или паспортом на счетчик.

• 5) Рассчитывают основную приведенную погрешность по каналу измерений расхода (у в %) для каждого измеренного значения по формуле:

^Qu 100, (2)

где Q_u - значение расхода, измеренное счетчиком газа и приведенное к нормальным условиям, дм³/мин;

Q₃ - заданное на аспираторе значение расхода, приведенное к нормальным условиям, дм³/мин

Q_e - верхний предел измерений расхода поверяемого канала, дм³/мин.

• 6.3.1.3 Повторяют операции по пп. 2) - 6) для всех точек в соответствии с п. 6.3.1.1.

• 6.3.1.4 Аспиратор считают прошедшим поверку, если полученные значения основной приведенной погрешности по каналам измерений объемного расхода не превышают ± 5 %.

• 6.3.2 Определение основной относительной погрешности аспиратора по каналу измерений времени отбора пробы.

  • 6.3.2.1 Определение проводят для значений времени отбора 5 мин.

  • 6.3.2.2 Включают аспиратор. Нажимают клавишу «Сброс», обнуляя показания таймера.

Далее одновременно нажимают «Пуск/Стоп» и запускают секундомер. Через 5 мин нажимают «Пуск/Стоп», останавливают секундомер и фиксируют показания таймера и секундомера.

Каждое измерение повторяют не менее двух раз.

• 6.3.2.3 Рассчитывают основную относительную погрешность (д в % ) по каналу измерений времени по формуле:

где р - время, измеренное таймером аспиратора, с;

- время, измеренное секундомером, с.

Аспиратор считают прошедшим проверку, если полученные значения основной относительной погрешности по каналу измерения времени не превышают пределов, равных ± 0,5 %.

• 7.1 При проведении поверки аспираторов составляют протокол результатов поверки , форма которого приведена в Приложении А к настоящей методике.

• 7.2 Аспираторы, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации, и на них выдается свидетельство о поверке установленной формы.

• 7.3 Положительные результаты поверки оформляют свидетельством о поверке установленной формы согласно ПР 50.2.006-94.

• 7.4 При отрицательных результатах поверки эксплуатацию аспираторов запрещают и выдают извещение о непригодности установленной формы согласно ПР 50.2.006-94 с указанием причин непригодности.

Аспиратор А-01

Зав. №______________________________________

Дата выпуска______________________________________________

Дата поверки________________________________________________

Поверено в соответствии с документом МП-242-1876-2015 «Аспираторы А-01. Методика

поверки».

Основные средства поверки:_____________________________________

Условия поверки:

температура окружающего воздуха______°C;

атмосферное давление________________кПа;

относительная влажность____________%.

РЕЗУЛЬТАТЫ ПОВЕРКИ

• 1 Результаты внешнего осмотра

• 2 Результаты опробования

• 3 Результаты определения метрологических характеристик

3.1 Результаты определения основной приведенной погрешности по каналу измерений объемного расхода

• 3.2 Результаты определения основной относительной погрешности по каналу измерений времени отбора пробы_____________

• 4 Заключение________________
