УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» января 2022 г. № 158

Лист № 1 Регистрационный № 84431-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания программируемые ПрофКиП Б5

Назначение средства измерений

Источники питания программируемые ПрофКиП Б5 (далее - источники питания) предназначены для воспроизведения и измерений напряжения постоянного тока, воспроизведения и измерений силы постоянного тока.

Описание средства измерений

Принцип действия источников питания основан на преобразовании напряжения сети в повышенное высокочастотное напряжение прямоугольной формы, с последующей широтноимпульсной стабилизацией, понижением, выпрямлением и фильтрацией.

Управление режимами работы стабилизатора, измерение выходного напряжения постоянного тока и силы постоянного тока, ввод параметров и отображение их на дисплее осуществляются с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников питания.

Все модификации источников питания одноканальные (однополярные).

Источники питания выполнены в виде моноблока со съёмным сетевым кабелем питания. На передней панели расположены цифровой дисплей, кнопки выбора режимов работы и ввода числовых значений, кнопки выбора пунктов меню, ручка изменения параметров и выходные гнёзда.

На задней панели расположены: разъём для подключения кабеля питания и элементы систем охлаждения (вентиляционные отверстия), а так же интерфейсные разъёмы: RS-232, RS485, LAN (опционально) и аналоговое управление (опционально).

К данному типу источников питания относятся пятнадцать модификаций источников питания ПрофКиП Б5-3603, ПрофКиП Б5-3605, ПрофКиП Б5-6005, ПрофКиП Б5-12001, ПрофКиП Б5-1560, ПрофКиП Б5-3010, ПрофКиП Б5-3020, ПрофКиП Б5-3030, ПрофКиП Б5-6015, ПрофКиП Б5-8010, ПрофКиП Б5-15006, ПрофКиП Б5-35111, ПрофКиП Б5-8540, ПрофКиП Б5-15520, ПрофКиП Б5-30010.

Источники питания различаются между собой:

- максимальным выходным напряжением (первые две или три цифры в обозначении типа ПрофКиП Б5-ХХХ03);
- максимальным значением тока в нагрузке (последние две или три цифры в обозначении типа ПрофКиП 30ХХХ);

Нанесение знака поверки на источники питания не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на заднюю панель источников с помощью наклейки и состоит из арабских цифр и букв.

Описание типа. Источники питания программируемые ПрофКиП Б5. ОЕИ Аналитика

04.999 V

0.0000 А

00.000W

00 500 А

OFF

900 V

OFF

22.0 A

• ♦* ♦

- OtBr-JT —

Место нанесения знака утверждения типа

Место установки пломбы

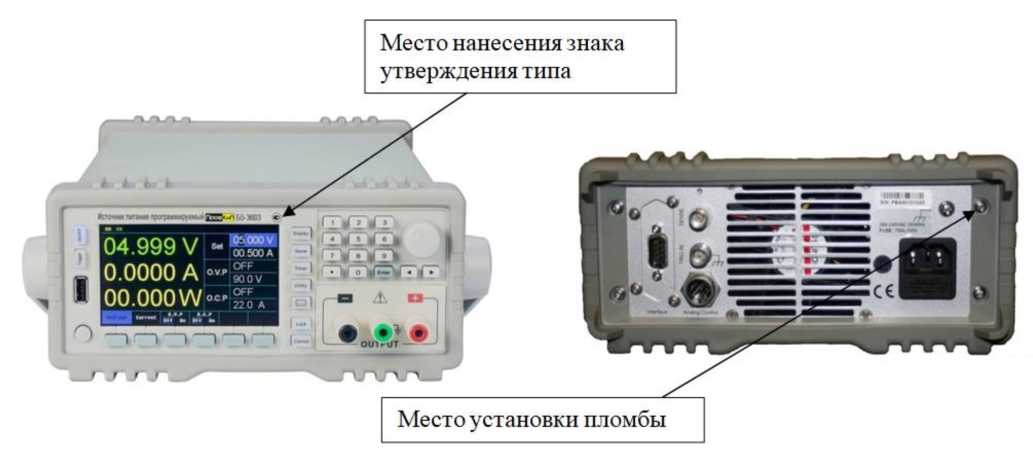

Рисунок 1 - Общий вид источников питания программируемых ПрофКиП Б5-12001,

Место нанесения знака утверждения типа

29.995 V

00.000 А

00.000W

ЭО 000 V

20 000 А

Место установки пломбы

ПрофКиП Б5-3603, ПрофКиП Б5-3605, ПрофКиП Б5-6005

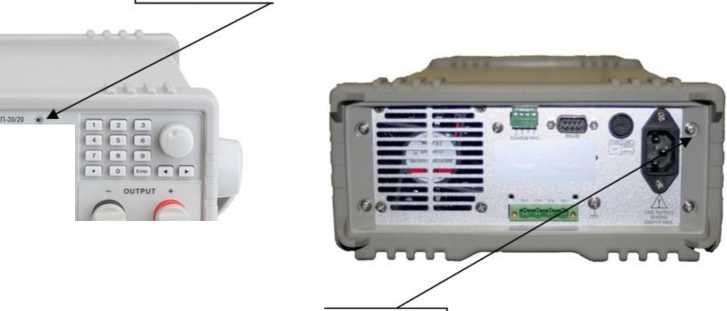

Рисунок 2 - Общий вид источников питания программируемых ПрофКиП Б 5 -1560,

ПрофКиП Б5-15006, ПрофКиП Б5-3010, ПрофКиП Б5-3020, ПрофКиП Б5-3030,

ПрофКиП Б5-6015, ПрофКиП Б5-8010

29.995 V

00.000 А

OVP

30000 V

20 000 А

00.000W

ОС.Р

±______

Место нанесения знака утверждения типа

Место установки пломбы

Рисунок 3- Общий вид источников питания программируемых ПрофКиП Б5-15520, ПрофКиП Б5-30010, ПрофКиП Б5-35111, ПрофКиП Б5-8540

Для предотвращения несанкционированного доступа к внутренним частям источников питания осуществляется пломбировка путём установки мастичной пломбы изготовителя в углубление одного из 4х крепёжных винтов на задней панели источников питания как показано на рисунках с 1 по 3.

Программное обеспечение

Встроенное ПО реализовано аппаратно, установлено на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.

Влияние программного обеспечения не приводит к выходу метрологических характеристик источников питания за пределы допускаемых значений.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	DC Power
Номер версии (идентификационный номер ПО)	недоступно
Цифровой идентификатор ПО	CRC32

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизведений напряжения постоянного тока, В	от 0 до 36
- ПрофКиП Б5-3603, ПрофКиП Б5-3605	от 0 до 60
- ПрофКиП Б5-6005, ПрофКиП Б5-6015	от 0 до120
- ПрофКиП Б5-12001	от 0 до 15
- ПрофКиП Б5-1560	от 0 до 30
- ПрофКиП Б5-3010, ПрофКиП Б5-3020, ПрофКиП Б5-3030	от 0 до 80
- ПрофКиП Б5-8010	от 0 до 151
- ПрофКиП Б5-15006	от 0 до 35
- ПрофКиП Б5-35111	от 0 до 85
- ПрофКиП Б5-8540	от 0 до 155
- ПрофКиП Б5-15520 - ПрофКиП Б5-30010	от 0 до 305
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В - для модификации ПрофКиП Б5-15520	±(0,0003^ивых + 0,1)
- для модификации ПрофКиП Б5-30010	±(0,0003^ивых + 0,2)
- для всех остальных модификаций	±(0,0003^ивых + 0,01)
Пределы допускаемой абсолютной погрешности измерений
напряжения постоянного тока (по встроенному вольтметру), В - для модификации ПрофКиП Б5-15520	±(0,0002^иизм + 0,05)
- для модификации ПрофКиП Б5-30010	±(0,0002^иизм + 0,08)
- для всех остальных модификаций	±(0,0002^иизм + 0,005)
Диапазон воспроизведений силы постоянного тока, А
- ПрофКиП Б5-3603	от 0 до 3
- ПрофКиП Б5-3605	от 0 до 5
- ПрофКиП Б5-6005	от 0 до 5
- ПрофКиП Б5-12001	от 0 до 1
- ПрофКиП Б5-1560	от 0 до 60
- ПрофКиП Б5-3010	от 0 до 10,5
- ПрофКиП Б5-3020	от 0 до 20
- ПрофКиП Б5-3030	от 0 до 30
- ПрофКиП Б5-6015	от 0 до 15
- ПрофКиП Б5-8010	от 0 до 11
- ПрофКиП Б5-15006	от 0 до 6,1 ¹⁾
- ПрофКиП Б5-35111	от 0 до 111 ²⁾
- ПрофКиП Б5-8540	от 0 до 40,5 ²⁾
- ПрофКиП Б5-15520	от 0 до 20,5 ²⁾
- ПрофКиП Б5-30010	от 0 до 10,5²⁾
Примечания:
¹⁾ при условии не превышения максимальной мощности 900 Вт; ²⁾ при условии не превышения максимальной мощности 1500 Вт
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А - ПрофКиП Б5-3603, ПрофКиП Б5-3605, ПрофКиП Б5-6005, ПрофКиП Б5-12001	± (0,0006-1вых + 0,005)
- ПрофКиП Б5-1560, ПрофКиП Б5-3010, ПрофКиП Б5-3020, ПрофКиП Б5-3030, ПрофКиП Б5-6015, ПрофКиП Б5-8010	± (0,004-!вых + 0,01)

Наименование характеристики	Значение
- ПрофКиП Б5-15006	± (0,002-1вых + 0,006)
- ПрофКиП Б5-35111	± (0,003 Ъых + 0,05)
- ПрофКиП Б5-8540	± (0,003 Ъых + 0,04)
- ПрофКиП Б5-15520	± (0,003 Ъых + 0,02)
- ПрофКиП Б5-30010	± (0,003-Ibhx + 0,01)
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока (по встроенному амперметру), А - ПрофКиП Б5-3603, ПрофКиП Б5-3605, ПрофКиП Б5-6005, ПрофКиП Б5-12001	± (0,0005-1изм + 0,005)
- ПрофКиП Б5-1560, ПрофКиП Б5-3010, ПрофКиП Б5-3020, ПрофКиП Б5-3030, ПрофКиП Б5-6015, ПрофКиП Б5-8010	± (0,003-1изм + 0,01)
- ПрофКиП Б5-15006	± (0,001-1изм + 0,006)
- ПрофКиП Б5-35111	± (0,0021изм + 0,05)
- ПрофКиП Б5-8540	± (0,0021изм + 0,04)
- ПрофКиП Б5-15520	± (0,0021изм + 0,02)
- ПрофКиП Б5-30010	± (0,0021изм + 0,01)
Нестабильность выходного напряжения при изменении напряжения питания, мВ, не более - ПрофКиП Б5-3603, ПрофКиП Б5-3605, ПрофКиП Б5-6005 ПрофКиП Б5-12001	±(0,0001-Ubhx + 3)
- ПрофКиП Б5-1560, ПрофКиП Б5-3010, ПрофКиП Б5-3020, ПрофКиП Б5-3030, ПрофКиП Б5-6015, ПрофКиП Б5-8010, ПрофКиП Б5-15006	±(0,0001-Ubhx + 4)
- ПрофКиП Б5-35111	±(0,0001-Ubhx + 5)
- ПрофКиП Б5-8540	±(0,0001-Ubhx + 10)
- ПрофКиП Б5-15520	±(0,0001-Ubhx + 30)
- ПрофКиП Б5-30010	±(0,0001-Ubhx + 50)
Нестабильность выходного напряжения при изменении силы тока нагрузки, мВ, не более - ПрофКиП Б5-3603, ПрофКиП Б5-12001	±(0,0001-Ubhx + 3)
- ПрофКиП Б5-3605, ПрофКиП Б5-6005, ПрофКиП Б5-3010, ПрофКиП Б5-3020, ПрофКиП Б5-6015, ПрофКиП Б5-8010, ПрофКиП Б5-15006	±(0,0001-Ubhx + 5)
- ПрофКиП Б5-1560, ПрофКиП Б5-3030	±(0,001-Ubmx + 6)
- ПрофКиП Б5-35111, ПрофКиП Б5-8540	±(0,0001 Ubbix + 10)
- ПрофКиП Б5-15520	±(0,0001 • Ubbix + 40)
- ПрофКиП Б5-30010	±(0,0001-Ubhx + 100)
Пульсации выходного напряжения, мВ, не более - ПрофКиП Б5-3603	1*
- ПрофКиП Б5-3605, ПрофКиП Б5-6005, ПрофКиП Б5-	3*
12001 - ПрофКиП Б5-1560, ПрофКиП Б5-3010, ,ПрофКиП Б5- 3020,	30**
ПрофКиП Б5-3030, ПрофКиП Б5-6015, ПрофКиП Б5-8010	100**
ПрофКиП Б5-15006	150**
- ПрофКиП Б5-35111, ПрофКиП Б5-8540	250**
- ПрофКиП Б5-15520 - ПрофКиП Б5-30010

Наименование характеристики Значение

Примечания:

1. ивых - значение воспроизводимого напряжения на выходе источника, В
2. 1вых - значение воспроизводимой силы тока на выходе источника, А
3. иизм - значение напряжения, измеренное встроенным вольтметром источника, В
4. 1изм - значение силы тока, измеренное встроенным амперметром источника , А
5. * - среднее квадратическое значение
6. ** - значение «пик-пик»

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	от 192 до 242
- частота переменного тока, Г ц	от 50 до 60
Габаритные размеры (ширина^хвысота^хдлина), мм, не более
- ПрофКиП Б5-3603, ПрофКиП Б5-3605, ПрофКиП Б5-6005,
ПрофКиП Б5-12001, ПрофКиП Б5-3010, ПрофКиП Б5-3020	215^х89^х352
- ПрофКиП Б5-1560, ПрофКиП Б5-3030, ПрофКиП Б5-6015,
ПрофКиП Б5-8010, ПрофКиП Б5-15006, ПрофКиП Б5-35111	215x89x412
- ПрофКиП Б5-8540, ПрофКиП Б5-15520, ПрофКиП Б5-30010	215x89x507
Масса, кг, не более
- ПрофКиП Б5-3603, ПрофКиП Б5-12001	6,8
- ПрофКиП Б5-3605, ПрофКиП Б5-6005	8,0
- ПрофКиП Б5-1560, ПрофКиП Б5-3030, ПрофКиП Б5-6015,
ПрофКиП Б5-8010, ПрофКиП Б5-15006	5,5
- ПрофКиП Б5-3010, ПрофКиП Б5-3020	4,5
- ПрофКиП Б5-35111, ПрофКиП Б5-8540, ПрофКиП Б5-15520,	8,0
ПрофКиП Б5-30010
Максимальная потребляемая мощность, В • А
- ПрофКиП Б5-3603, ПрофКиП Б5-12001	200 200
- ПрофКиП Б5-3605	300
- ПрофКиП Б5-6005, ПрофКиП Б5-3010	400 400
- ПрофКиП Б5-3020	800
- ПрофКиП Б5-8010	1200 1200
- ПрофКиП Б5-1560, ПрофКиП Б5-3030, ПрофКиП Б5-6015
ПрофКиП Б5-15006	1500 1500
- ПрофКиП Б5-35111, ПрофКиП Б5-8540, ПрофКиП Б5-15520,	2000 2000
ПрофКиП Б5-30010
Условия эксплуатации:
- температура окружающей среды, °С	от +18 до +28
- относительная влажность, не более, %	80
- атмосферное давление, кПа	от 84 до 106

Знак утверждения типа

наносится на лицевую панель источника питания методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Лист № 7 Всего листов 8 Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Источник питания программируемый	ПрофКиП Б5-3603, ПрофКиП Б5-3605, ПрофКиП Б5-6005, ПрофКиП Б5-12001, ПрофКиП Б5-1560, ПрофКиП Б5-3010, ПрофКиП Б5-3020, ПрофКиП Б5-3030, ПрофКиП Б5-6015, ПрофКиП Б5-8010, ПрофКиП Б5-15006, ПрофКиП Б5-35111, ПрофКиП Б5-8540, ПрофКиП Б5-15520, ПрофКиП Б5-30010	1 шт.
Кабель питания	-	1 шт.
Диск (USB накопитель) с технической документацией	-	1 шт.
Кабель интерфейсный RS-232	-	1 шт.
Руководство по эксплуатации	ПРШН.418111.200-2021 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «РАБОТА С ПРИБОРОМ» руководства по эксплуатации ПРШН.418111.200-2021 РЭ.

Нормативные и технические документы, устанавливающие требования к источникам питания программируемым ПрофКиП Б5

Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140’¹⁶ до 100 А

ТУ ПРШН.418111.200-2021 ТУ Источники питания программируемые ПрофКиП. Технические условия

Изготовитель

Общество с ограниченной ответственностью «ПРОФКИП» (ООО «ПРОФКИП»)

ИНН 5029212906

Адрес: 141006, Московская область, г. Мытищи, ул. Белобородова, д. 2

Телефон (факс): +7 (495) 921-16-18

Web-сайт: www.profkip.ru

E-mail: info@profkip.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц
