Методика поверки «ГСИ. Система автоматическая для измерений сил и крутящих моментов сил 6ТВ-205/11» (МП 231-233-2017)

Федеральное агентство по техническому регулированию и метрологии Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Государственная система обеспечения единства измерений

Методика поверки

Екатеринбург

2018

Предисловие

Утверждена: ФГУП «УНИИМ»

Введена в действие «                   2018 г.

Содержание

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Государственная система обеспечения единства измерений

Система автоматическая для измерений сил и крутящих моментов сил 6ТВ-205/11

Методика поверки

Настоящая методика распространяется на систему автоматическую для измерений сил и крутящих моментов сил 6ТВ-205/11 (далее - система 6ТВ-205/11), изготовленную ФГУП «СибНИА им. С.А. Чаплыгина», г. Новосибирск, и устанавливает методы и средства её первичной и периодической поверок.

Система 6ТВ-205/11 предназначена для измерений сил и крутящих моментов сил, воздействующих на модель летательного аппарата (ЛА) при проведении испытаний в аэродинамической трубе. Система 6ТВ-205/11 применяется при исследованиях аэродинамики моделей летательных аппаратов и других объектов на дозвуковых скоростях при их испытаниях в аэродинамической трубе трансзвуковых скоростей Т-205М постоянного действия с закрытой рабочей частью на скоростях потока до 600 м/с.

Интервал между поверками - один год.

В настоящей методике использованы ссылки на следующие документы:

Примечание -При использовании настоящей методики целесообразно проверить действие ссылочных стандартов на 1 января текущего года. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то раздел, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 3.1 Первичную поверку системы 6ТВ-205/11 выполняют до ввода в эксплуатацию, а также после ее ремонта.

• 3.2 Периодическую поверку выполняют в процессе эксплуатации системы 6ТВ-205/11 по истечении интервала между поверками.

• 3.3 При проведении первичной и периодической поверок системы 6ТВ-205/11 должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.4 В случае отрицательного результата хотя бы по одной операции поверка прекращается, систему 6ТВ-205/11 признают непригодной к применению.

• 4.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 4.2 Применяемые эталоны должны быть аттестованы и иметь действующие свидетельства об аттестации, средства измерений должны иметь действующие свидетельства о поверке, вспомогательное оборудование должно быть исправным.

• 4.3 Для проведения поверки допускается применение аналогичных эталонов и средств измерений, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

• 5.1 К поверке системы 6ТВ-205/11 допускаются лица, имеющие образование не ниже среднего технического, ознакомившиеся с эксплуатационной документацией (далее - ЭД) на систему, работающие в метрологической службе организации, аккредитованной на право поверки средств измерений механических величин.

• 6.1 При проведении поверки должны выполняться требования безопасности, указанные в эксплуатационной документации на применяемые средства поверки и поверяемое СИ, а также общие требования безопасности по ГОСТ 12.2.007.0, ГОСТ 12.3.019, Правил по охране труда при эксплуатации электроустановок.

• 7.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                              от 15 до 25;

• - относительная влажность окружающего воздуха, %                   от 45 до 75;

• - изменение температуры за время поверки должно быть, °C, не более             2.

• 7.2 Перед проведением поверки выдерживают систему 6ТВ-205/11 и средства поверки в условиях по 7.1 не менее 4 часов.

• 7.3 С помощью штангенциркуля ЩЦ измеряют расстояния между точками приложения сил (длины баз L\, Li, Ьз, L$) на имитаторе летательного аппарата (ЛА) - настроечном приспособлении АО-68. Внешний вид настроечного приспособления АО-68 приведен на рисунке 1.

Измерения производят между следующими точками: А1-А2 (£i-i) и АЗ-А4 (Z1-2); В1-В2 (L2-1) и ВЗ-В4 (£2-2); С1-С4 (£3-1) и С2-СЗ (£3-2); А1-А4 (£4-1) и А2-АЗ (£4-2).

Рассчитывают действительные значения длин баз £1, £2, £3, £4, мм, по формулам:

(1)

(2)

• (3)

• (4)

Действительные значения длин баз должны находиться в диапазонах: £1 = (300,06±0,30) мм; £2 = (269,10±0,20) мм; £з = (280,18±0,20) мм; £₄ = (199,92±0,20) мм.

• 7.4 Закрепляют имитатор ЛА на державке системы 6ТВ-205/11, устанавливают на имитатор ЛА тяги с грузоприемными платформами для наложения эталонных гирь в соответствии с указаниями РЭ системы 6ТВ-205/11.

• 7.5 С помощью квадранта КО-60М производят измерения отклонений вертикальных тяг системы 6ТВ-205/11 от вертикального положения. Отклонения вертикальных тяг от их вертикального положения не должны превышать 10'.

• 7.6 С помощью квадранта КО-60М производят измерения отклонений горизонтальных тяг системы 6ТВ-205/11 и гибких силопередающих элементов от горизонтального положения. Отклонения горизонтальных тяг и гибких силопередающих элементов от их горизонтального положения не должны превышать 10'.

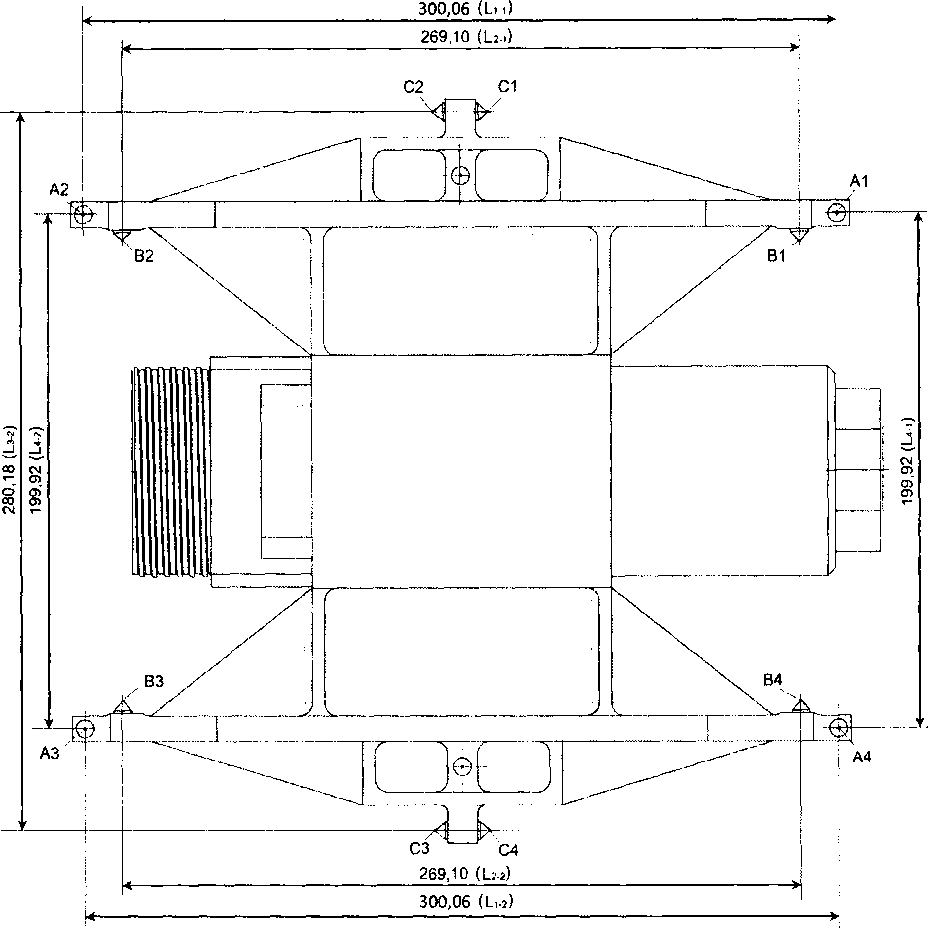

Рисунок 1 - Измерения длин баз имитатора ЛА

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При внешнем осмотре должно быть установлено соответствие системы 6ТВ-205/11 следующим требованиям:

• - отсутствие видимых внешних повреждений составных частей системы;

• - отсутствие механических повреждений изоляции соединительных кабелей;

• - отсутствие посторонних предметов в рабочей зоне системы.

• 8.1.2 Если требования 8.1.1 настоящей методики не выполняются, систему 6ТВ-205/11 признают непригодной к применению, дальнейшие операции поверки не производят.

• 8.2.1 Включают измерительную часть системы 6ТВ-205/11. Подключаются с удаленного рабочего места оператора через удаленный рабочий стол к крейтконтроллеру 6ТВ-205/11.

• 8.2.2 Проверяют идентификационные данные программного обеспечения (ПО) системы 6ТВ-205/11 следующим образом:

• - запускают программное обеспечение (ПО Metrol41) системы 6ТВ-205/11;

• - открывают главное окно ПО Metro 141 и проверяют идентификационные данные ПО системы 6ТВ-205/11.

Идентификационные данные ПО системы 6ТВ-205/11 должны соответствовать указанным в таблице 2.

Таблица 2 - Идентификационные данные ПО системы 6ТВ-205/11

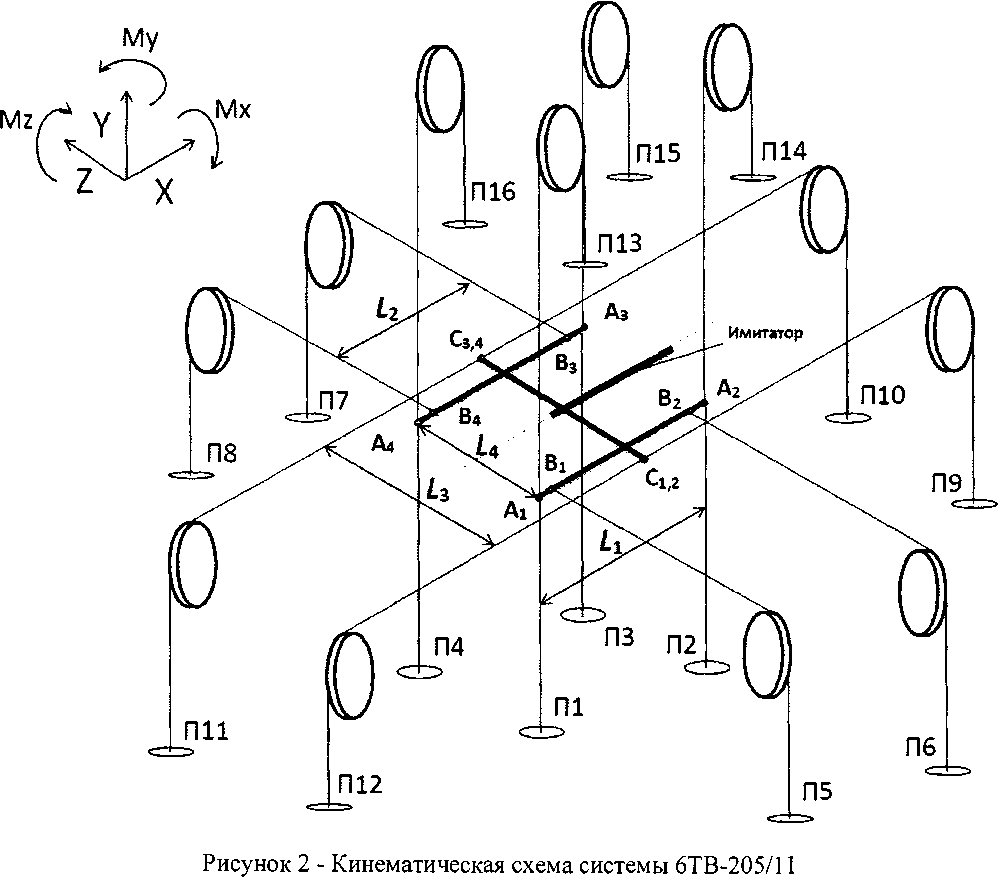

• 8.2.3 Производят поочередное нагружение каждой из шестнадцати грузоприемных платформ гирями массой не более 3 кг. Схема нагружения имитатора нагрузки системы 6ТВ-205/11 приведена на рисунке 2.

• 8.2.4 Опробование считается законченным, если в процессе проведения действий по п. 8.2.3 показания измерительных каналов системы 6ТВ-205/11 (Хв, Ув, Zb, Мхв, Мув, Mzb) изменялись от их начальных значений.



• 8.3.1 Определение диапазонов измерений сил и крутящих моментов сил

• 8.3.1.1 Убедившись в отсутствии гирь на грузоприемных платформах П1.. ,П16, обнуляют показания системы. Нагружая грузоприемные платформы П1...П16 эталонными гирями в соответствии с таблицей 3 и регистрируя показания измерительных каналов системы 6ТВ-205/11, проверяют соответствие диапазонов измерения сил и крутящих моментов сил значениям, указанным в описании типа системы.

• 8.3.1.2 В зависимости от массы установленных гирь система должна отображать результаты измерений сил и крутящих моментов сил в пределах, приведенных в таблице 3.

Таблица 3 - Проверка диапазонов измерений системы 6ТВ-205/11

• 8.3.2 Определение погрешности измерений сил и крутящих моментов сил

• 8.3.2.1 Для определения действительных значений погрешностей системы 6ТВ-205/11 по каждому из измерительных каналов (Хв, Yb, Zb, Мхв, Myb, Mzb) проводят серии нагружений грузоприемных платформ П1...П16 эталонными гирями с регистрацией показаний измерительных каналов.

• 8.3.2.2 Измерительный канал Хв (нагрузка по оси X)

а) Убеждаются в отсутствии гирь на грузоприемных платформах П1...П16, обнуляют показания системы по измерительным каналам.

б) Проводят три серии нагружений, устанавливая эталонные гири на грузоприемные платформы П9.. .П12 в соответствии с таблицей 4, при каждой установке считывают показания системы по измерительному каналу Хв.

в) Рассчитывают для каждой z-той (/-1...5) ступени каждой /-той (/'=1 ...3) серии нагружения действительные значения силы, прилагаемой к имитатору модели ЛА по оси X при воздействии наложенных гирь, по формуле

Pxij = 9 ¹ [(m_9i - m_12i) + (m₁₀j - т_1и)1,                        (5)

где Pxij - сила, воздействующая на имитатор модели ЛА по оси X на z-той ступени /-той серии нагружения, Н;

g - ускорение свободного падения (для г. Новосибирска, место установки системы 6ТВ-205/11, g = 9,8146 м/с²), м/с²;

т<я - масса гирь, установленных на П9, кг;

m\oi- масса гирь, установленных на П10, кг;

mi п - масса гирь, установленных наП11, кг;

mi2/ - масса гирь, установленных на П12, кг.

г) Рассчитывают для каждой z-той ступени нагружения средние показания системы на данной ступени по измерительному каналу Хв по формуле

(6)

где N - количество измерений на данной ступени, N = 3;

J - номер измерения на данной ступени;

Pxtj- показания системы на z-той ступени у-той серии нагружения по измерительному каналу Хв, Н;

P_xi - среднее значение показаний системы на z-той ступени нагружения по измерительному каналу Хв, Н.

д) Рассчитывают для каждой z-той ступени нагружения значения абсолютной погрешности измерений силы по оси X по формуле

^Xi⁼ Pxi ~ РYipacH.5                                   Р)

где &xi - абсолютная погрешность системы на z-той ступени нагружения по измерительному каналу Хв, Н;

Лг/расч. - расчетное значение силы, прилагаемой к имитатору модели ЛА по оси X на z-той ступени нагружения при воздействии наложенных гирь, Н.

е) Рассчитывают для каждой z-той ступени нагружения значения погрешности измерений силы по оси X, приведенной к диапазону измерений, по формуле

Гх/Снрнв.) = ^-_х ■ ¹⁰⁰’                               (⁸)

где/^(прив.)-приведенное к диапазону измерений значение погрешности системы на z-той ступени нагружения по измерительному каналу Хв, %;

Рхтах - диапазон измерений силы по измерительному каналу Хв (Рхтах=270 Н), Н.

ж) Результаты измерений и расчетов заносят в таблицу 4.

Таблица 4 - Расчет погрешностей измерений по измерительному каналу Хв

з) Результаты считаются положительными, если приведенные к диапазону измерений значения погрешности системы по измерительному каналу Хв находятся в пределах ±0,1 %.

• 8.3.2.3 Измерительный канал Ув (нагрузка по оси Y)

а) Убеждаются в отсутствии гирь на грузоприемных платформах П1...П16, обнуляют показания системы по измерительным каналам.

б) Проводят три серии нагружений, устанавливая эталонные гири на грузоприемные платформы П1...П4иП13...П16в соответствии с таблицей 4, при каждой установке считывают показания системы по измерительному каналу Yb.

в) Рассчитывают для каждой z-той (z-1.,.5) ступени каждой j-той (/-1...3) серии нагружения действительные значения силы, прилагаемой к имитатору модели ЛА по оси Y при воздействии наложенных гирь, по формуле

Руц = 9 ■ [(^i3t “ ^ii) + (™i4i “ ™_2i) + (m_15i - m_3i) + (m_16i - m_4i)],         (9)

где Pyij - сила, воздействующая на имитатор модели ЛА по оси Y на z-той ступени j-той серии нагружения, Н;

m\t - масса гирь, установленных на П1, кг;

тц - масса гирь, установленных на П2, кг;

тц - масса гирь, установленных на ПЗ, кг;

ты - масса гирь, установленных на П4, кг;

тт - масса гирь, установленных на П13, кг;

т\4/ - масса гирь, установленных на П14, кг;

min - масса гирь, установленных на П15, кг;

mi6, - масса гирь, установленных на П16, кг.

г) Рассчитывают для каждой z-той ступени нагружения средние показания системы на данной ступени по измерительному каналу Yb по формуле

(Ю)

где N - количество измерений на данной ступени, N = 3;

j - номер измерения на данной ступени;

Р Yij - показания системы на z-той ступени j-той серии нагружения по измерительному каналу Yb, Н;

P_Yi - среднее значение показаний системы на z-той ступени нагружения по измерительному каналу Yв, Н.

д) Рассчитывают для каждой z-той ступени нагружения значения абсолютной погрешности измерений силы по оси Y по формуле

^Yi~ Pyi ~ ^Уфасч.,                                    (11)

где AYi - абсолютная погрешность системы на z-той ступени нагружения по измерительному каналу Yb, Н;

Рг/расч. - расчетное значение силы, прилагаемой к имитатору модели ЛА по оси Y на z-той ступени нагружения при воздействии наложенных гирь, Н.

е) Рассчитывают для каждой z-той ступени нагружения значения погрешности измерений силы по оси Y, приведенной к диапазону измерений, по формуле

УУДприв.) =       ’¹⁰⁰’                                 (12)

где у//(прив.)-приведенное к диапазону измерений значение погрешности системы на z-той ступени нагружения по измерительному каналу Yb, %;

Рутах - диапазон измерений силы по измерительному каналу Yb (Py_max=3400 Н), Н.

ж) Результаты измерений и расчетов заносят в таблицу 5.

Таблица 5 - Расчет погрешностей измерений по измерительному каналу Ув

з) Результаты считаются положительными, если приведенные к диапазону измерений значения погрешности системы по измерительному каналу Ув находятся в пределах ±0,1 %.

• 8.3.2.4 Измерительный канал Zb (нагрузка по оси Z)

а) Убеждаются в отсутствии гирь на грузоприемных платформах П1...П16, обнуляют показания системы по измерительным каналам.

б) Проводят три серии нагружений, устанавливая эталонные гири на грузоприемные платформы П5...П8 в соответствии с таблицей 6, при каждой установке считывают показания системы по измерительному каналу Zb.

в) Рассчитывают для каждой /-той (/-1...5) ступени каждой /-той (/=1...3) серии нагружения действительные значения силы, прилагаемой к имитатору модели ЛА по оси Z при воздействии наложенных гирь, по формуле

Pzij = 9 ■ [(^8i ~ ^si) + (m₇i ~ "lei)]»                            (13)

где Pzij - сила, воздействующая на имитатор модели ЛА по оси Z на /-той ступени /-той серии нагружения, Н;

та - масса гирь, установленных на П5, кг;

ты - масса гирь, установленных на П6, кг;

тц - масса гирь, установленных на П7, кг;

m&i - масса гирь, установленных на П8, кг.

г) Рассчитывают для каждой /-той ступени нагружения средние показания системы на данной ступени по измерительному каналу Zb по формуле

^L)=i

где N - количество измерений на данной ступени, N = 3; j - номер измерения на данной ступени;

Pzij- показания системы на /-той ступени /-той серии нагружения по измерительному каналу Zb, Н;

P_zi - среднее значение показаний системы на /-той ступени нагружения по измерительному каналу Zb, Н.

д) Рассчитывают для каждой /-той ступени нагружения значения абсолютной погрешности измерений силы по оси Z по формуле

&Zi ⁼ Pzi ~ Pzipac4.’                                        (15) где Да - абсолютная погрешность системы на z-той ступени нагружения по измерительному каналу Zb, Н;

Т’арасч. - расчетное значение силы, прилагаемой к имитатору модели ЛА по оси Z на z-той ступени нагружения при воздействии наложенных гирь, Н.

е) Рассчитывают для каждой z-той ступени нагружения значения погрешности измерений силы по оси Z, приведенной к диапазону измерений, по формуле

rzi(n_P™.) = ^;-100,                          (16)

где уа(прив )- приведенное к диапазону измерений значение погрешности системы по измерительному каналу Zb, %;

Pzmax - диапазон измерений силы по измерительному каналу Zb (Pzmax=600 Н), Н.

ж) Результаты измерений и расчетов заносят в таблицу 6.

Таблица 6 - Расчет погрешностей измерений по измерительному каналу Zb

з) Результаты считаются положительными, если приведенные к диапазону измерений значения погрешности системы по измерительному каналу Zb находятся в пределах ±0,2 %.

• 8.3.2.5 Измерительный канал Мхв (крутящий момент силы относительно оси X)

а) Убеждаются в отсутствии гирь на грузоприемных платформах П1...П16, обнуляют показания системы по измерительным каналам.

б) Проводят три серии нагружений, устанавливая эталонные гири на грузоприемные платформы П1...П4иП13...П16в соответствии с таблицей 7, при каждой установке считывают показания системы по измерительному каналу Мхв.

в) Рассчитывают для каждой z-той (z=l..,5) ступени каждой /-той (/-1...3) серии нагружения действительные значения крутящего момента силы, прилагаемого к имитатору модели ЛА относительно оси X при воздействии наложенных гирь, по формуле

^Mxij = уд- [(™ii - ^i3i) + (m₂i ~ m_14i) + (m_15i - m_3i) + (m_16i - m_4i)],     (17)

где Мху - крутящий момент силы, воздействующий на имитатор модели ЛА относительно оси X на z-той ступени ./-той серии нагружения, Нм;

Ц - база 7,4 имитатора модели ЛА системы 6ТВ-205/11, Ц = 199,92 мм;

тм - масса гирь, установленных на П1, кг;

m2, - масса гирь, установленных на П2, кг;

тз1 - масса гирь, установленных на ПЗ, кг;

rri4i - масса гирь, установленных на П4, кг;

m\3i- масса гирь, установленных на П13, кг;

m\4i - масса гирь, установленных на П14, кг;

m\si- масса гирь, установленных на П15, кг; wi6/ - масса гирь, установленных на П16, кг.

г) Рассчитывают для каждой z-той ступени нагружения средние показания системы на данной ступени по измерительному каналу Мхв по формуле

(18)

где N - количество измерений на данной ступени, N = 3;

j - номер измерения на данной ступени;

Мху - показания системы на z-той ступени /-той серии нагружения по измерительному каналу Мхв, Нм;

M_Xi - среднее значение показаний системы на z-той ступени нагружения по измерительному каналу Мхв, Нм.

д) Рассчитывают для каждой z-той ступени нагружения значения абсолютной погрешности измерений крутящего момента силы относительно оси X по формуле

&MXi~ ^Xi ^— MxipacH.»                               (19)

где Лмх/ - абсолютная погрешность системы на z-той ступени нагружения по измерительному каналу Мхв, Н м;

Мг/расч. - расчетное значение крутящего момента силы, прилагаемого к имитатору модели ЛА относительно оси X на z-той ступени нагружения при воздействии наложенных гирь, Нм.

е) Рассчитывают для каждой z-той ступени нагружения значения погрешности измерений крутящего момента силы относительно оси X, приведенной к диапазону измерений, по формуле

где уш7(прив.) - приведенное к диапазону измерений значение погрешности системы на z-той ступени нагружения по измерительному каналу Мхв, %;

Мхтах - диапазон измерений крутящего момента силы по измерительному каналу Мхв (Мхтах=7в Н м), Н-М.

ж) Результаты измерений и расчетов заносят в таблицу 7.

Таблица 7 - Расчет погрешностей измерений по измерительному каналу Мхв

з) Результаты считаются положительными, если приведенные к диапазону измерений значения погрешности системы по измерительному каналу Мхв находятся в пределах ±0,2 %.

• 8.3.2.6 Измерительный канал Myb (крутящий момент силы относительно оси Y)

а) Убеждаются в отсутствии гирь на грузоприемных платформах П1...П16, обнуляют показания системы по измерительным каналам.

б) Проводят три серии нагружений, устанавливая эталонные гири на грузоприемные платформы П5...П8 в соответствии с таблицей 7, при каждой установке считывают показания системы по измерительному каналу Мув.

в) Рассчитывают для каждой /-той (/= 1...5) ступени каждой j-той (/-1...3) серии нагружения действительные значения крутящего момента силы, прилагаемого к имитатору модели относительно оси Y при воздействии наложенных гирь, по формуле

M_Yij =J- 9 ' [Osi - ™_8i) + (m_7i - rn₆i)L                  (²¹)

где Муу - крутящий момент силы, воздействующий на имитатор модели ЛА относительно оси Y на /-той ступени j-той серии нагружения, Нм;

Li - база Li имитатора модели ЛА системы 6ТВ-205/11, Li= 269,10 мм;

та - масса гирь, установленных на П5, кг;

ты - масса гирь, установленных на П6, кг;

тц - масса гирь, установленных на П7, кг;

тц - масса гирь, установленных на П8, кг.

г) Рассчитывают для каждой /-той ступени нагружения средние показания системы на данной ступени по измерительному каналу Мув по формуле

где N - количество измерений на данной ступени, N = 3;

j - номер измерения на данной ступени;

Myij - показания системы на /-той ступени j-той серии нагружения по измерительному каналу Мув, Нм;

M_Yi - среднее значение показаний системы на /-той ступени нагружения по измерительному каналу Мув, Н-м.

д) Рассчитывают для каждой /-той ступени нагружения значения абсолютной погрешности измерений крутящего Момента силы относительно оси Y по формуле

&MYi Myi Myip_aCi,                                 (23)

где Дд/у/ - абсолютная погрешность системы на /-той ступени нагружения по измерительному каналу Мув, Нм;

Му/расч. - расчетное значение крутящего момента силы, прилагаемого к имитатору модели ЛА относительно оси Y на /-той ступени нагружения при воздействии наложенных гирь, Н-м.

е) Рассчитывают для каждой /-той ступени нагружения значения погрешности измерений крутящего момента силы относительно оси Y, приведенной к диапазону измерений, по формуле

где ул7у,(прив.) - приведенное к диапазону измерений значение погрешности системы на /-той ступени нагружения по измерительному каналу Мув, %;

MYmax - диапазон измерений крутящего момента силы по измерительному каналу Мув (Му_отот=80 Н-м), Н-м.

ж) Результаты измерений и расчетов заносят в таблицу 8.

Таблица 8 - Расчет погрешностей измерений по измерительному каналу Мув

з) Результаты считаются положительными, если приведенные к диапазону измерений значения погрешности системы по измерительному каналу Мув находятся в пределах ±0,2 %.

• 8.3.2.7 Измерительный канал Mzb (крутящий момент силы относительно оси Z)

а) Убеждаются в отсутствии гирь на грузоприемных платформах П1...П16, обнуляют показания системы по измерительным каналам.

б) Проводят три серии нагружений, устанавливая эталонные гири на грузоприемные платформы П1...П4иП13...П16в соответствии с таблицей 9, при каждой установке считывают показания системы по измерительному каналу Mzb.

в) Рассчитывают для каждой /-той (/-1...5) ступени каждой j-той (/-1...3) серии нагружения действительные значения крутящего момента силы, прилагаемого к имитатору модели ЛА относительно оси Z при воздействии наложенных гирь, по формуле

M_ziJ =^-д- [(misi - ^ii) + (^16/ - W) + (™₂/ - ^i4i) + (jn_3i - m_15i)],     (25)

где Mzij - крутящий момент силы, воздействующий на имитатор модели ЛА относительно оси Z на /-той ступениj-той серии нагружения, Н м;

L\ - база L\ имитатора модели ЛА системы 6ТВ-205/11, L\ = 300,06 мм;

т\, - масса гирь, установленных на П1, кг;

тц - масса гирь, установленных на П2, кг;

/из/ - масса гирь, установленных на ПЗ, кг;

/ид/ - масса гирь, установленных на П4, кг;

/и 1з/ - масса гирь, установленных на П13, кг;

т и/ - масса гирь, установленных на П14, кг;

/И15/ - масса гирь, установленных на П15, кг;

/и 16/ - масса гирь, установленных на П16, кг.

г) Рассчитывают для каждой z-той ступени нагружения средние показания системы на данной ступени по измерительному каналу Mzb по формуле

(26)

где N - количество измерений на данной ступени, N= 3; j - номер измерения на данной ступени;

Mzij - показания системы на /-той ступени j-той серии нагружения по измерительному каналу Mzb, Н м;

M_zi- среднее значение показаний системы на /-той ступени нагружения по измерительному каналу Mzb, Нм.

д) Рассчитывают для каждой /-той ступени нагружения значения абсолютной погрешности измерений крутящего момента силы относительно оси Z по формуле

^MZi⁼ ^Zi ^Zipa.c4.f

где Amzi - абсолютная погрешность системы на z-той ступени нагружения по измерительному каналу Mzb, Н м;

Л/гфасч. - расчетное значение крутящего момента силы, прилагаемого к имитатору модели ЛА относительно оси Z на /-той ступени нагружения при воздействии наложенных гирь, Нм.

е) Рассчитывают для каждой /-той ступени нагружения значения погрешности измерений крутящего момента силы относительно оси Z, приведенной к диапазону измерений, по формуле

Умй(прив.) =       ' 1°°>                              (²⁸)

где ул/априв.) - приведенное к диапазону измерений значение погрешности системы на /-той ступени нагружения по измерительному каналу Mzb, %;

Mzmax - диапазон измерений крутящего момента силы по измерительному каналу Mzb (A/zmax=300 Н м), Н'М.

ж) Результаты измерений и расчетов занести в таблицу 10.

з) Результаты считаются положительными, если приведенные к диапазону измерений значения погрешности системы по измерительному каналу Mzb находятся в пределах ±0,1 %.

Таблица 10 - Расчет погрешностей измерений по измерительному каналу Mzb

• 8.3.2.8 Результат поверки системы 6ТВ-205 считается положительным, если значения приведенных к диапазону измерений погрешностей измерительных каналов (Хв, Yb, Zb, Мхв, Myb, Mzb) находятся в пределах допускаемых значений.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1 Нагружения по каждому измерительному каналу оформляют отдельным протоколом, в котором отражаются значения массы гирь, установленных на грузоприемные платформы, расчетные значения параметров, соответствующие приложенным нагрузкам, результаты измерений по соответствующим измерительным каналам, действительные значения отклонений показаний от расчетных значений и значения приведенных к диапазону измерений погрешностей.

• 9.2  По результатам нагружений измерительных каналов оформляют сводный протокол. В сводном протоколе указывают диапазоны полученных значений, приведенные к диапазону измерений максимальные значения погрешностей показаний системы от действительного значения параметра по каждому измерительному каналу.

• 9.3  Положительные результаты поверки оформляют свидетельством о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 и делают отметку в разделе 8 паспорта системы 6ТВ-205/11.

• 9.4  В случае отрицательных результатов поверки систему 6ТВ-205/11 признают непригодной к применению, выдают извещение о непригодности с указанием причин.

Заведующий лабораторией 233

Зам. заведующего лабораторией 233

Ю.Р. Шимолин

Л.А. Трибушевская

18
