ИЗМЕРИТЕЛИ-РЕГУЛЯТОРЫ ТЕХНОЛОГИЧЕСКИЕ

ИРТ 53ХХН, ИРТВ 5215

Методика поверки

МП 207.1-022-2016

г. Москва, г. Зеленоград 2016 г.

СОДЕРЖАНИЕ
  • 1 ОБЛАСТЬ ПРИМЕНЕНИЯ............................................................................................................3

  • 2 ОПЕРАЦИИ ПОВЕРКИ.................................................................................................................

  • 3 СРЕДСТВА ПОВЕРКИ..................................................................................................................

  • 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ...............................................................................................

  • 5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ.......................................................................

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ............................................................................................................

  • 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ............................................................................1

ПРИЛОЖЕНИЕ А. СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЙ..................................... 1

ЧО Г' 00 00 04 Г' 00

1 ОБЛАСТЬ ПРИМЕНЕНИЯ
  • 1.1 Измерители-регуляторы технологические ИРТ 53ХХН, ИРТВ 5215 (далее по тексту - ИРТ или приборы) предназначены для измерений, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления (ТС) или преобразователей термоэлектрических (ТП)), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока.

ИРТ выпускаются в следующих модификациях - ИРТ 5320Н, ИРТ 5321Н, ИРТ 5323Н, ИРТ 5326Н, ИРТВ 5215, отличающихся конструктивными особенностями.

  • 1.2 Настоящая методика поверки может быть применена при калибровке ИРТ.

  • 1.3 Интервал между поверками 3 года.

  • 1.4 Основные метрологические характеристики

    • 1.4.1 Основные метрологические характеристики ИРТ соответствуют приведенным в таблице 1.1.

Таблица 1.1 - Основные метрологические характеристики ИРТ

Наименование характеристики

Значение

Тип первичного преобразователя

50М          53М

50П

100М

100П            PtlOO

Диапазон измерений температуры, °C

от -50 до +200

от -50 до +200 от -50 до +600 (*Ф)

от -50 до +200

от -50 до +200 от -50 до +600 (*Ф)

Пределы допускаемой основной приведенной погрешности у, %

±(0,25+(*})

Тип первичного преобразователя

ТЖВД

TXK(L)

ТХА(К)

ТПП(Я)

ТПП(8)

ТПР(В)

TBP(A-l)

THH(N)

ТМКн(Т)

Диапазон измерений температуры, °C

от -50 до +1100

от -50 до +600

от -50 до +1300

от 0 до +1700

от 0 до +1700

от +300 до +1800

от 0 до +2500

от -50 до +1300

от -50 до +400

Пределы допускаемой основной приведенной погрешности у, %

±(0,5 + (Ф))

Тип первичного преобразователя

с унифицированным выходным сигналом

Диапазон измерений тока, мА

от 0 до 5

от 0 до 20

от 4 до 20

Диапазон измерений напряжения

от 0 до 75 мВ

от 0 до 100 мВ

от 0 до 10 В(**’’

Пределы допускаемой основной приведенной погрешности у %

±(0,25 + (*})

Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений. За исключением поддиапазона (от -50 до +200) °C.

По отдельному заказу.

  • 1.4.2 Электрическая прочность изоляции

    • 1.4.2.1 Изоляция электрических цепей питания и электрических цепей сигнализации между собой и относительно всех остальных цепей ввода-вывода и зажима защитного заземления выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

  • - 1500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

  • 1.4.2.2 Изоляция входных и интерфейсных электрических цепей между собой и относительно зажима защитного заземления выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

  • - 500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

1.4.3 Электрическое сопротивление изоляции

  • 1.4.3.1 Электрическое сопротивление изоляции токоведущих цепей ИРТ не менее:

  • - 20 МОм при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки выполняют операции, указанные в таблице 2.1. аблица 2,1- Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Проверка электрической прочности изоляции

6.3

Да

Нет

4 Проверка электрического сопротивления изоляции

6.4

Да

Нет

5 Определение значений основных погрешностей

6.5

Да

Да

6 Оформление результатов поверки

7.1...7.3

Да

Да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки применяют основные и вспомогательные средства поверки, указанные в таблице 3.1.

Таблица 3.1 - Средства поверки

№ п/п

Наименование средства поверки и обозначение НТД

Основные метрологические и технические характеристики средства поверки

Номер пункта методики поверки

1

Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»

ТУ 4381-113-13282997-2013

Диапазон воспроизведения температуры (ТС): (минус 200...200) °C. Основная погрешность ±0,03 °C

Диапазон воспроизведения температуры (ТС): (плюс 200...600) °C. Основная погрешность±0,05 °C

Диапазон воспроизведения температуры (ТП):

(минус 210... 1300) °C. Основная погрешность±0,3 °C Диапазон воспроизведения температуры (ТП):

(плюс 1200...2500) °C. Основная погрешность ±2,5 °C

6.2,

6.5

Диапазон воспроизведения и измерений напряжения: минус (10. ..100) мВ

Основная погрешность воспроизведения: ±(7-10'5-|U| + 3) мкВ.

Диапазон воспроизведения напряжения: (0...12) В Основная погрешность воспроизведения: ± 3 мВ.

Диапазон измерений напряжения: (0...120) В

Основная погрешность: ±(12,510'5-|U| + 5) мВ.

Диапазон воспроизведения и измерений тока: (0...25) мА;

основная погрешность: ±(10’4Т + 1) мкА

2

Резисторы МЛТ

МЛТ-1-910 Ом ±5%

6.5

3

Установка для проверки электрической безопасности

GPI-745A

Диапазон выходных напряжений переменного тока частотой 50 Гц: (100...5000) В

6.3

4

Мегаомметр Ф4102/1-1М

ТУ 25-7534.005-87

Диапазон измерений (0...20000) МОм.

6.4

Примечания

  • 1 Предприятием-изготовителем «ЭЛЕМЕР-ИКСУ-2012» является НПП «ЭЛЕМЕР».

  • 2 Все перечисленные в таблице 3.1 средства измерения должны иметь действующие свидетельства о поверке.

  • 3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При поверке ИРТ выполняют требования техники безопасности, изложенные в документации на применяемые средства поверки и оборудование.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

    • 1) температура окружающего воздуха, °C

    • 2) относительная влажность воздуха, %

    20±5;

    30...80;

3) атмосферное давление, кПа (мм рт.ст)           84,0.. .106,7 (630.. .800);

  • 4) напряжение питания, В

  • 5) частота питающей сети, Гц

220±4,4;

50±1,0.

Внешние электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу ИРТ.

Вибрация, тряска, удары, влияющие на работу ИРТ, должны отсутствовать.

Время выдержки ИРТ во включенном состоянии 30 мин.

  • 5.2 Операции, проводимые со средствами поверки и с поверяемыми ИРТ, должны выполняться в соответствии с указаниями, приведенными в эксплуатационной документации.

  • 5.3 Перед проведением поверки выполняют следующие подготовительные работы.

    • 5.3.1 ИРТ выдерживают в условиях, установленных в п.п. 5.1 1)...5.1 3) в течение 4 ч.

    • 5.3.2 Средства поверки подготавливают к работе в соответствии с эксплуатационной документацией.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, правильность маркировки, проверяют комплектность.

При наличии дефектов покрытий, влияющих на работоспособность ИРТ, несоответствия комплектности, маркировки определяют возможность дальнейшего применения ИРТ.

  • 6.1.2 У каждого ИРТ проверяют наличие паспорта с отметкой ОТК.

  • 6.2 Опробование

    • 6.2.1 Для проверки «нуля» к ИРТ для конфигурации с ТС и ТП подключить калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (далее -ИКСУ) или поместить преобразователь термоэлектрический в льдо-водяную смесь.

Установить с помощью ИКСУ нулевое значение температуры для соответствующего типа ТС или ТП и, в случае необходимости, подстроить «ноль» ИРТ.

  • 6.2.2 Для конфигурации ИРТ с входным электрическим сигналом в виде:

  • - силы постоянного тока к его входу подключить источник калиброванных токов (ИКСУ в режиме генерации тока);

  • - напряжения постоянного тока к его входу подключить источник калиброванных напряжений (ИКСУ в режиме генерации напряжения).

Установить значения входного сигнала, соответствующее минимуму диапазона преобразования входного унифицированного сигнала и, в случае необходимости, подстроить «ноль» ИРТ.

  • 6.3 Проверка электрической прочности изоляции

    • 6.3.1 Проверку электрической прочности изоляции производят на установке GPI-745A.

Испытательное напряжение следует повышать плавно, начиная с нуля до испытательного в течение 5-10 с. Уменьшение напряжения до нуля должно производиться с такой же скоростью.

Значения испытательного напряжения для различных цепей ИРТ 5320Н, ИРТ 5321Н, ИРТ 5326Н указаны в таблице 6.1, ИРТ 5323Н - в таблице 6.2.

Таблица 6.1 - Испытательные напряжения для ИРТ 5320Н, ИРТ 5321Н, ИРТ 5326Н

Испытательное напряжение, В

Проверяемые цепи

Номера контактов в соответствии с рисунком А. 1 приложения А, объединенных в группы

первая

вторая

1500

Цепь питания переменного тока, электрические цепи сигнализации относительно: зажима защитного заземления входных цепей и выходной цепи встроенного источника питания (ИП) интерфейсных цепей (DB-9)

1,2;

3,4, 5, 6, 7,8

Заземление

9,10,11,12,13

2, 3, 5, 6, 8

Цепь питания переменного тока относительно: электрических цепей сигнализации

1,2

3,4, 5,6, 7,8

500

Зажим защитного заземления относительно: входных цепей и выходной цепи ИП интерфейсных цепей (DB-9)

Заземление

9,10,11,12,13

2, 3, 5, 6, 8

Интерфейсные цепи (DB-9) относительно: входных цепей и выходной цепи ИП

2, 3, 5, 6, 8

9,10,11,12,13

Таблица 6.2 - Испытательные напряжения для ИРТ 5323Н

Испытательное напряжение, В

Проверяемые цепи

Номера контактов в соответствии с рисунком А.2 приложения А, объединенных в группы

первая

вторая

1500

Цепь питания переменного тока, электрические цепи сигнализации относительно: зажима защитного заземления входных цепей и выходной цепи встроенного источника питания (ИП) интерфейсных цепей (DB-9)

1,2;

3,4, 5, 6, 7,8

Заземление

9,10,11,12, 13

14,15,16,17,18

2, 3, 5, 6, 8

Цепь питания переменного тока относительно: электрических цепей сигнализации

1,2

3,4, 5, 6, 7,8

500

Зажим защитного заземления относительно: входных цепей и выходной цепи ИП интерфейсных цепей (DB-9)

Заземление

9,10,11,12,13

14,15,16,17,18

2, 3,5,6, 8

Интерфейсные цепи (DB-9) относительно: входных цепей и выходной цепи ИП

2, 3, 5, 6, 8

9, 10, 11,12,13

14,15,16, 17, 18

6.4 Проверка электрического сопротивления изоляции

  • 6.4.1 Проверку электрического сопротивления изоляции цепей ИРТ производят мегаомметром Ф4102/1-1М или другим прибором для измерения электрического сопротивления с рабочим напряжением постоянного тока 100 и 500 В.

Отсчет показаний производят по истечении 1 мин после приложения напряжения меж

ду соединенными вместе контактами первой испытуемой цепи и соединенными вместе кон-10

тактами второй испытуемой цепи в соответствии с таблицей 6.3 для ИРТ 5320Н, ИРТ 5321Н, ИРТ 5326Н, таблицей 6.4 для ИРТ 5323Н.

Таблица 6.3 - Испытательные напряжения для ИРТ 5320Н, ИРТ 5321Н, ИРТ 5326Н

Испытательное напряжение, В

Проверяемые цепи

Номера контактов в соответствии с рисунком А.1 приложения А, объединенных в группы

первая

вторая

500

Цепь питания переменного тока, электрические цепи сигнализации относительно:

зажима защитного заземления входных цепей и выходной цепи встроенного источника питания интерфейсных цепей (DB-9)

1,2;

3, 4, 5, 6, 7 ,8

Заземление

9,10, И, 12,13

2, 3, 5, 6, 8

Цепь питания переменного тока относительно: электрических цепей сигнализации

1,2

3,4, 5, 6, 7,8

100

Зажим защитного заземления относительно: входных цепей и выходной цепи встроенного источника питания интерфейсных цепей (DB-9)

Заземление

9,10,11,12,13

2, 3, 5,6, 8

Интерфейсные цепи (DB-9) относительно: входных цепей и выходной цепи встроенного источника питания

2, 3, 5, 6, 8

9,10, И, 12,13

Таблица 6.4 - Испытательные напряжения для ИРТ 5323Н

Испытательное напряжение, В

Проверяемые цепи

Номера контактов в соответствии с рисунком А.2 приложения А, объединенных в группы

первая

вторая

500

Цепь питания переменного тока, электрические цепи сигнализации относительно:

зажима защитного заземления входных цепей и выходной цепи встроенного источника питания интерфейсных цепей (DB-9)

1,2;

3, 4, 5, 6, 7 ,8

Заземление

9,10, И, 12,13 14,15,16,17,18

2, 3, 5, 6, 8

Цепь питания переменного тока относительно: электрических цепей сигнализации

1,2

3,4, 5,6, 7,8

100

Зажим защитного заземления относительно: входных цепей и выходной цепи встроенного источника питания интерфейсных цепей (DB-9)

Заземление

9,10,11,12,13

14,15,16,17,18

2, 3, 5, 6, 8

Интерфейсные цепи (DB-9) относительно: входных цепей и выходной цепи встроенного источника питания

2, 3, 5, 6, 8

9,10,11,12,13

14,15,16,17, 18

Сопротивление изоляции не должно быть менее 20 МОм.

6.5 Определение значений основных погрешностей ИРТ

  • 6.5.1 Определение значений основных погрешностей ИРТ по измеряемой величине, предназначенных для работы с изменяемой конфигурацией.

  • 6.5.1.1 Определение значений погрешностей измерительного канала ИРТ может проводиться только с помощью ПК (с использованием клавиатуры ПК для конфигурации ИРТ и экрана ПК для считывания данных). Для определения значений основных приведенных погрешностей подключают к ИРТ ИКСУ, в соответствии с данным руководством по эксплуатации и руководством по эксплуатации ИКСУ.

  • 6.5.1.2 Определение значений основных погрешностей ИРТ при работе с ТС проводят в поверяемых точках по ГОСТ 6651-2009, указанных в таблице 6.5, в следующей последовательности:

Таблица 6.5

Входные параметры

Пределы допускаемой основной абсолютной погрешности по измеряемой величине, °C

Тип первичного преобразователя

Диапазон измерений, °C

Поверяемая точка,

°C

Ом, по ГОСТ

6651-2009

50П

минус 50...200

минус 50

40,00

±0,63

150

79,11

±0,63

100П

минус 50...200

150

158,23

±0,63

минус 50...600

550

300,67

± 1,63

  • 6) Определяют значение абсолютной погрешности ЛА по формуле

ЛА — Аизм — Ад,                                 (6.1)

где Аизм - измеренное значение величины в поверяемой точке, считанное с индикатора ИРТ или на закладке «Текущие значения» программы «Настройка ИРТ 53ХХ».

  • 7) Устанавливая с помощью ИКСУ эмулируемое (действительное Ад) значение температуры, равное 150 °C (79,11 Ом), и повторяют операции пп. 6.5.1.2 6).

  • 8) Изменяют параметры конфигурации ИРТ, установив:

- тип первичного преобразователя 100П [1,391 (0,00391 °C-1)];..

Значения остальных параметров должны соответствовать пп. 6.5.1.2 3).

  • 9) Подготавливают ИКСУ к работе в режиме эмуляции температур, соответствующих входным сигналам от ТС типа 100П.

  • 10) Поочередно устанавливают с помощью ИКСУ эмулируемые (действительные Ад) значения температур, равные 150 °C [158,23 Ом (158,22 Ом)] и 550 °C [300,67 Ом (300,63 Ом)], и повторяют операции пп. 6.5.1.2 6).

  • 11) Для контроля обрыва входной цепи отсоединяют ИКСУ от ИРТ, на индикаторе ИРТ должно появиться сообщение «....»•

  • 6.5.1.3 Определение значений основных погрешностей ИРТ с входными сигналами в виде напряжения постоянного тока в диапазоне 0...100 мВ и с входными сигналами от ТП

проводят в поверяемых точках, указанных в таблице 6.6, в следующей последовательности:

Таблица 6.6

Входные параметры

Пределы допускаемой основной абсолютной погрешности по преобразуемой величине

Входной сигнал

Диапазон преобразования

Поверяемая точка

мВ

Ад

0...100 мВ

5...105

0

5

± 0,023

минус 10...90

15

5

± 0,060

минус 45... 55

50

5

± 0,089

минус 90... 10

95

5

±0,188

XK(L)

-

0

0

±3,25

  • 1) Устанавливают следующие параметры конфигурации ИРТ (параметры конфигурации и их обозначение соответствуют п. 2.4 руководства по эксплуатации):

  • 2) Подготавливают ИКСУ в режиме эмуляции напряжения и подключают его ко входу ИРТ, устанавливают напряжение, равное 0 мВ, выполняют операции пп. 6.5.1.2 6).

  • 3) Последовательно меняют диапазоны преобразования входного сигнала и устанавливают значение эмулируемых напряжений ИКСУ в соответствии с таблицей 6.6, выполняют операции пп. 6.5.1.2 6) для каждой поверяемой точки.

  • 4) Устанавливают следующие параметры конфигурации ИРТ (параметры конфигурации и их обозначение соответствуют п. 2.4 руководства по эксплуатации):

  • 5) Подключают к поверяемому ИРТ компенсатор холодного спая и ИКСУ в режиме эмуляции сигналов термопары ТП XK(L) соответствующим кабелем.

  • 6) Устанавливают с помощью ИКСУ эмулируемое (действительное Ад) значение температуры, равное 0 °C, и выполняют операции пп. 6.5.1.2 6).

  • 6.5.1.4 Определение значений основных погрешностей ИРТ в конфигурации с унифицированными входными сигналами в виде силы постоянного тока проводят в поверяемых

точках, указанных в таблице 6.7, в следующей последовательности:

Таблица 6.7

Входные параметры

Пределы допускаемой основной абсолютной погрешности по преобразуемой величине

Входной сигнал

Диапазон преобразования

Поверяемая точка

мА

Ад

0...5 мА

0...100

0

0

±0,25

2,5

50

±0,26

4,75

95

±0,26

4...20 мА

0...100

4

0

±0,26

12

50

±0,26

19,2

95

±0,26

  • 1) Устанавливают следующие параметры конфигурации ИРТ (параметры конфигурации и их обозначение соответствуют п. 2.4 руководства по эксплуатации):

  • 2) Подготавливают ИКСУ в режиме эмуляции тока и подключают его ко входу ИРТ, устанавливают ток, равный 0 мА, выполняют операции пп. 6.5.1.2 6).

  • 3) Последовательно устанавливают значение эмулируемых токов ИКСУ и тип первичного преобразователя в соответствии с таблицей 6.7, выполняют операции пп. 6.5.1.2 6) для каждой поверяемой точки.

  • 6.5.2 Определение значений основных погрешностей ИРТ, сконфигурированных под конкретный тип первичного преобразователя

  • 6.5.2.1 Для определения значений основных приведенных погрешностей подключают к

ИРТ ИКСУ.

  • 6.5.2.2 Определение значений основных приведенных погрешностей ИРТ в конфигурации ТС и ТП проводят в точках, соответствующих 5, 25, 50, 75, 95 % диапазона измерения, указанного в таблице 1.1. Поверку ИРТ, работающих с ТС производят только по 3-х проводной схеме. Операции поверки выполняют в следующей последовательности:

  • 1) Включают и подготавливают к работе ИКСУ и поверяемый ИРТ, выдерживают ИКСУ и ИРТ во включенном состоянии в течение не менее 30 мин.

  • 2) Устанавливают с помощью ИКСУ эмулируемое (действительное Ла) значение температуры в градусах, равное 5,25, 50,75,95 % диапазона измерения.

  • 3) Считывают значение измеряемой величины Аизм с индикатора ИРТ.

  • 4) Определяют значения основной приведенной погрешности измерения ИРТ по фор

муле

(6.2)

где Атт1 - максимум диапазона измерения, из таблицы 1.1;

Лвгппп ’ минимум диапазона измерения, из таблицы 1.1.

  • 5) Для контроля обрыва входной цепи отсоединяют ИКСУ от ИРТ, на индикаторе ИРТ должно появиться сообщение

  • 6.5.2.3 Определение значений основных погрешностей ИРТ в конфигурации с входными унифицированными сигналами в виде силы и напряжения постоянного тока проводят в точках, соответствующих 5, 25, 50, 75, 95 % диапазона измерения, указанного в таблице 1.1, операции поверки проводят в следующей последовательности:

  • 1) Включают и подготавливают к работе ИКСУ и поверяемый ИРТ, выдерживают ИКСУ и ИРТ во включенном состоянии в течение не менее 30 мин.

  • 2) Устанавливают с помощью ИКСУ эмулируемое (действительное Id) значение, равное 5, 25, 50, 75, 95 % диапазона измерения.

  • 3) Считывают значение измеряемой величины Аизл1 с индикатора ИРТ.

  • 4) Вычисляют действительное значение измеренного параметра по формуле

_  (А) ^exmin) х

1+ А

ex max   ^exmin / ' Лex min ’

(6.3)

д~ (I -1   )

V* ex max лвхтт/

где Ад - действительное значение измеренного параметра;

Id - действительное значение входного сигнала;

_ минимум входного диапазона;

/^тах _ максимум входного диапазона;

^вхтах " максимум диапазона преобразования входного унифицированного сигнала; Л* min _ минимум диапазона преобразования входного унифицированного сигнала.

  • 5) При включенной в приборе функции извлечения квадратного корня, действительное

значение измеренного параметра вычисляют по формуле

(A) Aixmin)

X

(^ex max ^«rmin )

exmax

А        А

«rmin z «rmin

  • 6) Определяют значения основной приведенной погрешности измерения ИРТ по формуле (6.2).

  • 6.5.3 Определение выходных характеристик встроенного источника питания выполняют в следующей последовательности:

    • 1) Подключают к выходу встроенного источника напряжения поверяемого ИРТ (кон

    такты 9 «минус», 13 «плюс»), ИКСУ в режиме измерения напряжения в диапазоне 0...120 В.

    • 2) Измеряют значение напряжения холостого хода встроенного источника.

    • 3) Определяют значение абсолютной погрешности по формуле

    A Uxx ~ Uxx ~ UHOM ,

    где A Uxx - абсолютная погрешность в режиме холостого хода;

    - номинальное значение выходного напряжения источника, равное 24;

    (6.5)

UhOM

Uxx - измеренное значение напряжения холостого хода.

  • 4) Подключают к выходу встроенного источника напряжения поверяемого ИРТ нагрузочный резистор типа МЛТ-1-910 Ом.

  • 5) Измеряют значение напряжения встроенного источника под нагрузкой.

  • 6) Определяют значение абсолютной погрешности по формуле

A UHazp ~ UHaZp - UH0M ,

где А инагр - абсолютная погрешность под нагрузкой;

инагр - измеренное значение напряжения под нагрузкой.

(6.6)

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Положительные результаты поверки ИРТ оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815 или отметкой в паспорте и нанесением знака поверки.

    • 7.1.1 Результаты поверки ИРТ, сконфигурированных под конкретный тип входного сигнала (п. 6.5.2), оформляют с обязательным указанием в Свидетельстве о поверке или паспорте информации об объеме проведенной поверки.

    • 7.1.2 Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.

  • 7.2 При отрицательных результатах поверки ИРТ не допускаются к применению до выяснения причин неисправностей и их устранения.

После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

  • 7.3 Отрицательные результаты поверки ИРТ оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а ИРТ не допускают к применению.

Разработчики настоящей методики:

Начальник ОС и ТД

Л.И. Толбина

ООО НПП «ЭЛЕМЕР»

Начальник НИО 207 ФГУП «ВНИИМС»

А.А. Игнатов

ПРИЛОЖЕНИЕ А

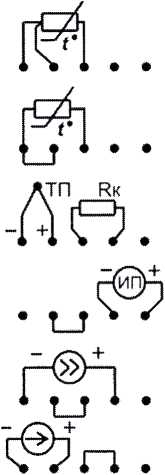

Схема электрическая подключений

ИРТ 5320Н, ИРТ 5321Н, ИРТ 5326Н

Подключение ТС,

3-х проводная схема

Подключение ТС,

2-х проводная схема

Подключение термопары

и компенсатора

Измерительный

преобразователь 4...20 мА

Измерение тока

от внешнего источника

Измерение напряжения

100 мВ, 10 В

К1

© © таз®® 0 Диап.

1 2

-220 В |Л ~| Г Л1

шш

Релейные каналы сигнализации

Заземление

>---в

1

6

5

9

RS232C

Интерфейс

-220 В,

50 Гц,

5 ВА

Рисунок А.1

Продолжение приложения А

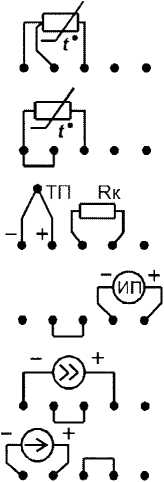

Схема электрическая подключений

ИРТ 5323Н

Подключение ТС,

3-х проводная схема

Подключение ТС,

2-х проводная схема

Подключение термопары

и компенсатора

Измерительный

преобразователь 4...20 мА

Измерение тока

от внешнего источника

Измерение напряжения

100 мВ, 10 В

К1

К2

© © ишдда 1311^16117118)

0 Диал.

Заземление

1 2 -220 В [Л П Г Л1

6 V • • •/ 9

RS 232

ПШ1

Релейные каналы сигнализации -220 В,

50 Гц,

5 ВА

Рисунок А.2

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
