УТВЕРЖДАЮ

Методика поверки. Газоанализаторы портативные многокомпонентные Ventis Pro 4, Ventis Pro 5. ОЕИ Аналитика

ря 2017 г.

ильный директор

^рохимсерт"

Ж.И. Панов

Г азоанализаторы портативные многокомпонентные моделей Ventis Pro 4, Ventis Pro 5

МЕТОДИКА ПОВЕРКИ

Москва 2017 г.

Настоящая методика поверки распространяется на газоанализаторы портативные многокомпонентные моделей Ventis Pro 4 и Ventis Pro 5, выпускаемые фирмой "Industrial Scientific Corporation", США, и устанавливает методы их первичной поверки при вводе в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции	Номер пункта методики поверки	Обязательность проведения
Наименование операции	Номер пункта методики поверки	при первичной поверке	в процессе эксплуатации
1 Внешний осмотр	6.1	да	да
2 Опробование	6.2	да	да
3 Подтверждение соответствия программного обеспечения	6.3	да	да
4 Определение метрологических характеристик	6.4
4.1 Определение основной погрешности	6.4.1	да	да
4.2 Определение вариации показаний	6.4.2	да	нет
4.3 Определение времени установления показаний	6.4.3	да	да

1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики
6	Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, погрешность ± 0,2 °C
	Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2
	Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст.
	Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С
6.4	Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м³/ч, кл. точности 4
	Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см², диаметр условного прохода 3 мм
	Редуктор баллонный кислородный одноступенчатый БКО-50-4
	Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6^х 1,5 мм
	Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм
	Поверочный нулевой газ (ПНГ) - воздух марки Б, в баллонах под давлением по ТУ 6-21-5-85

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики
6.4	Азот особой чистоты сорт 1,2 по ГОСТ 9293-74 в баллоне под давлением
	Баллоны с ПГС в соответствии с приложением А
Примечания: 1) все средства измерений должны иметь действующие свидетельства о поверке; 2) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Требования безопасности

3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.
3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
3.4 Требования техники безопасности при эксплуатации ПГС в баллонах под давлением должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.
3.5 Не допускается сбрасывать ПГС в атмосферу рабочих помещений.

4 Условия поверки

- температура окружающей среды, °C 20±5
- диапазон относительной влажности окружающей среды, % от 30 до 80
- атмосферное давление, кПа 101,3±4,0

мм рт.ст. 760±30

5 Подготовка к поверке

5.1 Выполнить мероприятия по обеспечению условий безопасности.
5.2 Проверить наличие паспортов и сроки годности ПГС в баллонах под давлением.
5.3 Баллоны с ПГС выдержать при температуре поверки не менее 24 ч.
5.4 Выдержать газоанализатор и средства поверки при температуре поверки в течение не менее 2 ч.
5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки

6.1 Внешний осмотр
- 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

- соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации
- соответствие маркировки требованиям эксплуатационной документации;
- газоанализатор не должен иметь повреждений, влияющих на работоспособность.

6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

6.2 Опробование
- 6.2.1 При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего запускается процедура автотестирования.

В процессе прогрева на дисплее отображается версия программного обеспечения, установленные датчики, время, оставшееся до выхода в режим измерений и др.

По окончанию процедуры автотестирования газоанализатор переходит в режим измерений.

6.2.2 Результат опробования считают положительным, если:

- во время тестирования отсутствуют сообщения об отказах,
- после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация),
- органы управления газоанализатора функционируют.

6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

- проводят визуализацию идентификационных данных ПО газоанализатора (номер версии встроенного ПО отображается при включении газоанализатора);
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов.

6.4 Определение метрологических характеристик

6.4.1 Определение основной погрешности газоанализатора

6.4.1.1 Определение основной погрешности газоанализатора проводят по схеме рисунка Б.1 или Б.2 Приложения Б (в зависимости от исполнения) в следующем порядке:

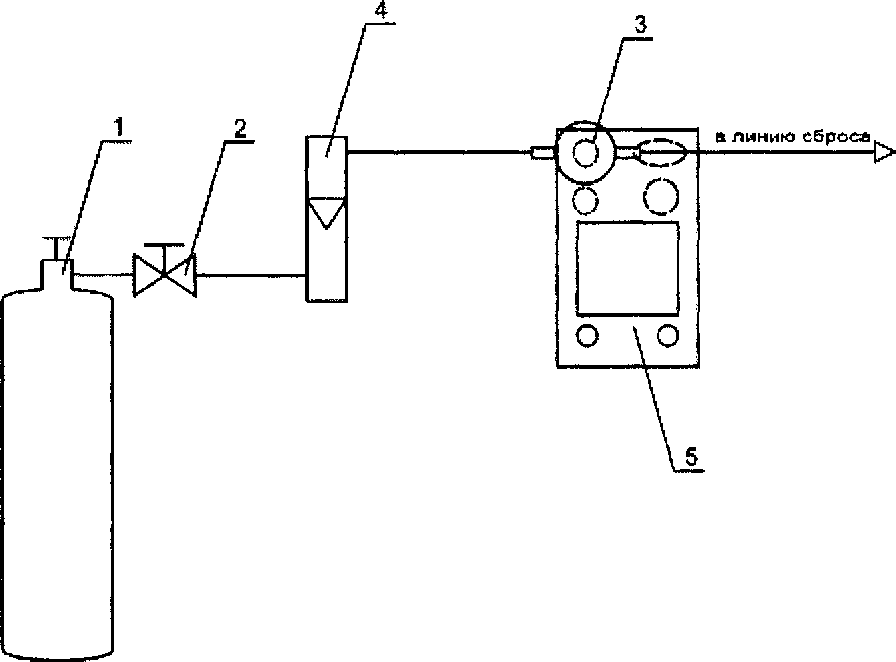

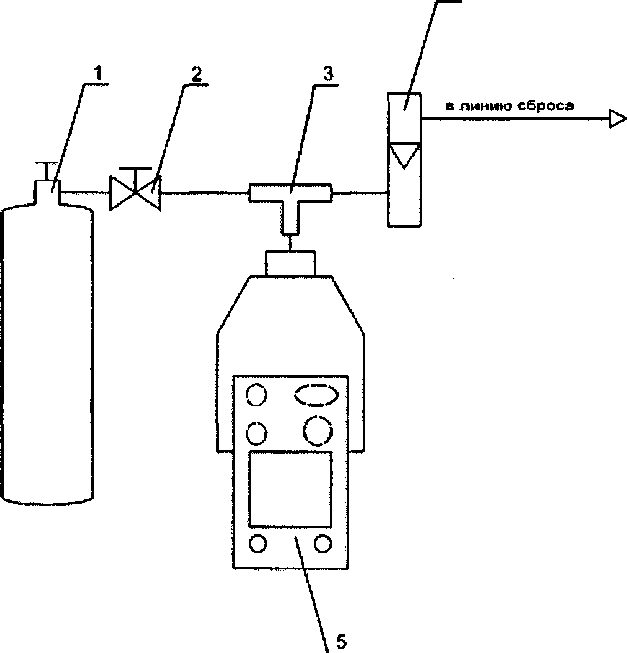

1) собрать газовую схему, представленную в Приложении Б;
2) подать на вход газоанализатора ПГС (таблица А. 1 Приложения А, соответственно модели и определяемому компоненту) в последовательности: №№ 1-2-3-2-1-3;

Примечание - для газоанализаторов в исполнении для диффузионного отбора ГС подавать напрямую, с расходом 0,5 ± 0,1 дм³/мин, для газоанализаторов в исполнении для принудительного отбора через тройник, при этом расход ПГС установить таким образом, чтобы показания ротаметра 4 были в диапазоне от 50 до 150 см³/мин;

3) зафиксировать установившиеся показания газоанализатора при подаче каждой ПГС;
4) повторить операции по пп. 2) - 3) для всех ПГС (таблица А. 1 Приложения А).
5) Для датчиков с определяемым компонентом - пары нефтепродуктов подать на вход эквивалентные ГС пропан - воздух (таблица А.З Приложения А в соответствии с определяемым компонентом) с расходом в последовательности № 1 - 2 в течение не менее утроенного Тод;
6) Зафиксировать показания датчика в порядке, описанном в п. 2);
7) По значению выходного токового сигнала рассчитать значение довзрывоопасной концентрации определяемого компонента на входе датчика по формуле (1);
8) Рассчитать значение коэффициента пересчёта на при подаче эквивалентных смесей пропан - воздух по формуле

же

же

(5)

где С' ^жв - установившиеся показания поверяемого датчика при подаче ГС № 2, содержащей поверочный компонент (пропан), % НКПР;

С_д~^экв - действительное значение содержания поверочного компонента в ГС № 2, % НКПР;

С°^пр - установившиеся показания поверяемого измерительного канала при подаче ГС № 3 состава определяемый компонент (пары нефтепродукта - воздух, % НКПР;

С‘"^р -действительное значение содержания определяемого компонента в ГС № 3, % НКПР.

Записать полученные значения коэффициентов пересчета в свидетельство о поверке.

6.4.1.2 Значение основной абсолютной погрешности газоанализатора в i-ой точке поверки

А, , % НКПР, % об.д. или млн’¹, для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле

(1)

где С, - показания газоанализатора в i-ой точке поверки объемная доля определяемого компонента, % (млн'¹), или довзрывоопасная концентрация, % НКПР;

Cf -действительное значение содержания определяемого компонента, объемная доля определяемого компонента, % (млн'¹), или довзрывоопасная концентрация, % НКПР.

Значение основной относительной погрешности газоанализатора, , %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле

С -С

(2)

6, = ‘ <100.

Примечание - для газоанализаторов с диапазоном измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР и от 0 до 100 % НКПР пересчитать действительное значение объемной доли определяемого компонента, указанное в паспорте ГС, в единицы довзрывоопасной концентрации определяемого компонента (% НКПР) по формуле:

С^д

^%НКПР

С^д

^v%(o6,d.)

•100

НКПР

(4)

где С%_{(об д )} - действительное значение объемной доли определяемого компонента, указанное

в паспорте ГС, %;

НКПР - значение нижнего концентрационного предела распространения пламени для определяемого компонента (по ГОСТ 30852.19-2002), % (об.д.).

6.4.1.3 Результаты определения основной погрешности считают положительными, если полученные значения основной погрешности не превышают значений, указанных в Приложении В.

6.4.2 Определение вариации показаний газоанализатора

Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2 ((при поверке газоанализато-’ ров, для которых в Приложении А указаны 3 точки поверки) или № 3 ((при поверке газоанализаторов, для которых в Приложении А указаны 4 точки поверки).

Вариацию показаний, о_д, в долях от пределов допускаемой основной абсолютной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

(5)

где С₂^Ь, С2 - результат измерений содержания определяемого компонента при подходе к

точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, % (млн'¹), или довзрывоопасная концентрация, % НКПР;

⁰ - пределы допускаемой основной абсолютной погрешности поверяемого газоанали

затора, объемная доля определяемого компонента, % (млн'¹), или довзрывоопасная концентрация, % НКПР.

Вариацию показаний в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

u₃=^-^-100, (6)

где д₀ - пределы допускаемой основной относительной погрешности поверяемого газоанализатора, %.

Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5.

6.4.3 Определение времени установления показаний

Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по 6.4.1.

При определении времени установления показаний с помощью насадки подают на сенсор ПГС соответствующую концу диапазона измерений, фиксируют установившиеся показания.

Вычисляют значение, равное 0,9 установившихся показаний;

Подают на вход датчика ПГС № 1, дожидаются установления показаний;

Подают на вход датчика ПГС, соответствующую концу диапазона измерений, (предварительно продув ею газовую линию не менее 3 мин при суммарной длине линии не более 2 м), включают секундомер и фиксируют время достижения значения, ранее вычисленного значения, равное 0,9 установившихся показаний.

Результаты определения времени установления показаний считают положительными, если время установления показаний не превышает значений, указанных в приложении В.

7 Оформление результатов поверки

7.1 При проведении поверки оформляют протокол результатов поверки (форма протокола поверки приведена в Приложении В).
7.2 При положительных результатах поверки оформляют свидетельство о поверке установленной формы в соответствии с приказом Минпромторга России № 1815 от 02.07.0215 г.
7.3 При отрицательных результатах поверки газоанализатор к применению не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности установленной формы в соответствии с приказом Минпромторга России № 1815 от 02.07.0215 г.

Приложение А

(обязательное) Технические характеристики ГС, используемых при поверке газоанализаторов портативных многокомпонентных моделей Ventis Pro4, Ventis Рго5.

Таблица А.1 - Технические характеристики ГС, используемых для поверки газоанализаторов моделей Ventis Pro4, Ventis Рго5.

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС№ 1	ГС №2	ГС№3	ГС №4	Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
метан (СН4)	от 0 до 2,2 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
метан (СН4)	от 0 до 2,2 (от 0 до 50 % НКПР)	-	1,1 % об.д.±5 % отн.	2,09 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10257- 2013
метан (СН4)	от 0 до 2,5 % об.д.	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
метан (СН4)	от 0 до 2,5 % об.д.	-	1,25 % об.д.±5 % отн.	2,38 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10257- 2013
этан (С₂Н₆)	от 0 до 1,25 (от 0 до 50 % НКПР)	ПНГ -воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
этан (С₂Н₆)	от 0 до 1,25 (от 0 до 50 % НКПР)	-	0,63 % об.д.±5 % отн.	1,2% об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10244- 2013
пропан (СзНз)	от 0 до 0,85 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
		-	0,43 % об.д±5 % отн.	-	-	±(-2,5-Х+2,75) % отн.	ГСО 10263- 2013
		-	-	0,8 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10263- 2013
н-бутан (СдНю)	от 0 до 0,7 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
н-бутан (СдНю)	от 0 до 0,7 (от 0 до 50 % НКПР)	-	0,35 % об.д.±10 % отн.	0,63 % об.д.±10 % отн.	-	±(-1,667 Х±2,667) % отн.	ГСО 10246- 2013

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС№ 1	ГС №2	ГС№3	ГС №4	Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
н-пентан (С5Н12)	от 0 до 0,7 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-		-	Марка Б по ТУ 6-21-5-82
н-пентан (С5Н12)	от 0 до 0,7 (от 0 до 50 % НКПР)	-	0,35 % об.д.±10 % отн.	0,63 % об.д.±10 % отн.		±(-1,667-Х+2,667) % отн.	ГСО 10365- 2013
гексан (СбН^)	от 0 до 0,5 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-		-	Марка Б по ТУ 6-21-5-82
гексан (СбН^)	от 0 до 0,5 (от 0 до 50 % НКПР)	-	(0,250±0,025) %	(0,475±0,025) %		±(-8,9-Х+6,2) % отн.	ГСО 9766-2011
этилен (С2Н4)	от 0 до 1,15 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-		-	Марка Б по ТУ 6-21-5-82
этилен (С2Н4)	от 0 до 1,15 (от 0 до 50 % НКПР)	-	0,55 % об.д.±5 % отн.	1,09 % об.д.±5 % отн.		±1,5 % отн.	ГСО 10248- 2013
ацетилен (С2Н2)	от 0 до 1,15 (от 0 до 50 % НКПР)	ПНГ -воздух	-	-		-	Марка Б по ТУ 6-21-5-82
ацетилен (С2Н2)	от 0 до 1,15 (от 0 до 50 % НКПР)	-	0,55 % об.д.±5 % отн.	1,09 % об.д.±5 % отн.		±1,5 % отн.	ГСО 10386- 2013
водород (Н₂)	от 0 до 2,0 (от 0 до 50 % НКПР)	ПНГ -воздух	-	-		-	Марка Б по ТУ 6-21-5-82
водород (Н₂)	от 0 до 2,0 (от 0 до 50 % НКПР)	-	1,00 % об.д.±5 % отн.	1,90% об.д.±5 % отн.		±1,5 % отн.	ГСО 10325- 2013
пропилен (СзНб)	от 0 до 1,0 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-		-	Марка Б по ТУ 6-21-5-82
пропилен (СзНб)	от 0 до 1,0 (от 0 до 50 % НКПР)	-	0,50 % об.д.±5 % отн.	0,95 % об.д.±5 % отн.		±1,5 % отн.	ГСО 10250- 2013
бензол (СбНб)	от 0 до 0,6 (от 0 до 50 % НКПР)	ПНГ -воздух	-	-		-	Марка Б по ТУ 6-21-5-82
бензол (СбНб)	от 0 до 0,6 (от 0 до 50 % НКПР)		0,30 % об.д.±10 % отн.	0,55 % об.д.±10 % отн.		±(-2,0-Х+2,7) % отн.	ГСО 10366- 2013

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС№ 1	ГС №2	ГС№3	ГС №4	Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
оксид этилена (СгНдО)	от 0 до 1,3 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
оксид этилена (СгНдО)	от 0 до 1,3 (от 0 до 50 % НКПР)	-	0,6 % об.д.±5 % отн.	1,24 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10387- 2013
метанол (СНзОН)	от 0 до 2,75 (от 0 до 50 % НКПР)	ПНГ -возду	-	-	-	-	Марка Б по ТУ 6-21-5-82
метанол (СНзОН)	от 0 до 2,75 (от 0 до 50 % НКПР)	-	0,6 % об.д.±5 % отн.	1,24 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10533- 2014
Этанол (С₂Н₅ОН)	от 0 до 1,5 (от 0 до 50 % НКПР)	ПНГ -возду	-	-	-	-	Марка Б по ТУ 6-21-5-82
Этанол (С₂Н₅ОН)	от 0 до 1,5 (от 0 до 50 % НКПР)	-	0,75 % об.д.±5 % отн.	1,45 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10533- 2014
2-пропанол (i-C₃H₇OH)	от 0 до 1,0 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
2-пропанол (i-C₃H₇OH)	от 0 до 1,0 (от 0 до 50 % НКПР)	-	0,50 % об.д.±5 % отн.	0,95 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10533- 2014
изобутан (i-C₄H₁₀)	от 0 до 1,0 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
изобутан (i-C₄H₁₀)	от 0 до 1,0 (от 0 до 50 % НКПР)	-	0,50 % об.д.±5 % отн.	0,95 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10540- 2014
гептан (С₇Н1₆)	от 0 до 1,0 (от 0 до 50 % НКПР)	ПНГ - воздух		-	-	-	Марка Б по ТУ 6-21-5-82
гептан (С₇Н1₆)	от 0 до 1,0 (от 0 до 50 % НКПР)		0,50 % об.д.±5 % отн.	0,95 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10540- 2014
октан (С₈Н₁₈)	от 0 до 1,0 (от 0 до 50 % НКПР)	ПНГ - воздух		-	-	-	Марка Б по ТУ 6-21-5-82
октан (С₈Н₁₈)	от 0 до 1,0 (от 0 до 50 % НКПР)		0,50 % об.д.±5 % отн.	0,95 % об.д.±5 % отн.		±1,5 % отн.	ГСО 10540- 2014

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС№ 1	ГС №2	ГС№3	ГС №4	Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
кислород (Ог)	от 0 до 30 %	азот					О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 30 %	-	15 % об.д.±5 % отн.	28,5 % об.д.±5 % отн.	-	±(-0,008-Х+0,76) % отн.	ГСО 10253- 2013
	от 10 до 30 %	10,5 % об.д. ± 5 % отн.	20 % об.д.±5 % отн.			±(-0,046-Х+1,523) % отн.	ГСО 10253- 2013
	от 10 до 30 %	-	-	28,5 % об.д.±5 % отн.	-	±(-0,008 Х+0,76) % отн.	ГСО 10253- 2013
оксид углерода (СО)	от 0 до 1000 млн'¹ (0 до 1166 мг/м³)	пнг - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
	от 0 до 1000 млн'¹ (0 до 1166 мг/м³)		0,00227 % об.д. (25 мг/м³)±10 % отн.	0,05 % об.д. (550 мг/м³)±10 % отн.	0,091 % об.д. (1050 мг/м³)±10 % отн.	±(-15,15 Х+4,01) % отн.	ГСО 10260- 2013
	от 0 до 2000 млн'¹(от 0 до 2333 мг/м³)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
	от 0 до 2000 млн'¹(от 0 до 2333 мг/м³)		0,00227 % об.д. (25 мг/м³)±10 % отн.	0,091 % об.д. (1050 мг/м³)±10 % отн.	0,18 % об.д. (2090 мг/м³)±10 % отн.	±(-15,15 Х+4,01) % отн.	ГСО 10260- 2013
оксид углерода (СО)	от 0 до 40 млн'¹(от 0 до 44 мг/м³)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
оксид углерода (СО)	от 0 до 40 млн'¹(от 0 до 44 мг/м³)		0,0018 % об.д. (20мг/м³)±10 % отн.	0,0035 % об.д. (40 мг/м³)±10 % отн.		±(-15,15 Х+4,01) % отн.	ГСО 10260- 2013

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС№ 1	ГС №2	ГС № 3	ГС №4	Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
сероводород (H₂S)	от 0 до 500 млн’¹(от Одо 708 мг/м³)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
			0,00077 % об.д. (11 мг/м³)±30 % отн.			±(-1111,1X4-5,11) % отн.	ГСО 10329- 2013
				0,025% об.д. (350 мг/м³)±20 % отн.	0,045 % об.д. (630 мг/м³)±20 % отн.	±(-15,15-Х+4,015) % отн.	ГСО 10329- 2013
	от 0 до 15 млн’¹(от 0 до 20 мг/м³)	ПНГ -воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
			0,0007 % об.д. (10 мг/м³)±30 % отн.			±(-1111,ГХ+5,11) % отн.	ГСО 10329- 2013
				0,0014% об.д. (20 мг/м³)±20 % отн.		±(-15,15-Х+4,015) % отн.	ГСО 10329- 2013

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС № 1	ГС №2	ГС№3	ГС №4	Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
диоксид азота (NO₂)	от 0 до 150 млн'¹(от Одо 290 мг/м³)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
			0,00015 % об.д. (3 мг/м³)±30 % отн.			±(-1111,ГХ±5,11) % отн.	ГСО 10331- 2013
				0,0075 % об.д. (15 мг/м³)±20 % отн.	0,0125 % об.д. (25мг/м³)±20 % отн.	±(-15,15-Х±4,015) % отн.	ГСО 10331- 2013
	от 0 до 2,0 млн'¹ (от 0 до 3,8 мг/м³)⁰	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
	от 0 до 2,0 млн'¹ (от 0 до 3,8 мг/м³)⁰	-	0,0001 % об.д. ±30 % отн.	0,00015 % об.д. ±30 % отн.	-	±(-1111,ГХ±5,11) % отн.	ГСО 10331- 2013
диоксид серы (SO₂)	от 0 до 150 млн'¹(от Одо 400 мг/м³)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
			0,00046% об.д. (13 мг/м³)±30 % отн.			±(-1111,ГХ±5,11) % отн.	ГСО 10342- 2013
				0,0075 % об.д. (200 мг/м³)±20 % отн.	0,0125 % об.д. (330 мг/м³)±20 % отн.	±(-15,15-Х±4,015) % отн.	ГСО 10342- 2013
	от 0 до 6,0 млн'¹(от 0 до 16 мг/м³)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6-21-5-82
	от 0 до 6,0 млн'¹(от 0 до 16 мг/м³)		0,00025% об.д. (6 мг/м³)±30 % отн.	0,00046% об.д. (13 мг/м³)±30 % отн.		±(-1111,ГХ±5,11) % отн.	ГСО 10342- 2013

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС № 1	ГС №2	ГС№3	ГС №4	Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
синильная ки слота (HCN)	от 0 до 30 млн'¹(от Одо 34 мг/м³)	азот					О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 30 млн'¹(от Одо 34 мг/м³)		0,00012% об.д. (13 мг/м³)±20 % отн.			±8 % отн.	ГСО 10547- 2014
	от 0 до 2,0 млн'¹(от 0 до 2,3 мг/м³)	азот					О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 2,0 млн'¹(от 0 до 2,3 мг/м³)		0,0008 % об.д. (9 мг/м³)±30 % отн.	0,00015 % об.д. (17 мг/м³)±30 % отн.		±8 % отн.	ГСО 10547- 2014

Примечания:

- изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
- НКПР для определяемых компонентов в соответствии с ГОСТ 30852.19-2002;
- "X" в формуле расчета пределов допускаемой относительной погрешности — значение объемной доли определяемого компонента, указанное в паспорте ГС;
- поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

Таблица А.2 — Технические характеристики ГС для поверки газоанализаторов только модели Ventis Рго5.

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС№ 1	ГС №2	ГС№3	ГС №4	Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
метан (СНд)	от 0 до 4,4 (от 0 до 100 % НКПР)	азот	-	-	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 4,4 (от 0 до 100 % НКПР)	-	2,20 %±0,25 %	4,15 %±0,25 %	-	±0,8 % отн.	ГСО 9750-2011
	от 0 до 100 % об.д.	азот	-	-	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
		-	50 % об.д.±5 % отн.	-	-	±(-0,008Х±0,76) % отн.	ГСО 10256-2013
		-	-	97 % об.д.±1,5 % отн.	-	±(-,0037-Х±0,459) % отн.	ГСО 10256-2013
этан (С₂Нб)	от 0 до 2,5 (от 0 до 100 % НКПР)	азот		-	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
этан (С₂Нб)	от 0 до 2,5 (от 0 до 100 % НКПР)	-	1,25 % об.д.±5 % отн.	2,4 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10540-2014
пропан (СзНз)	от 0 до 1,7 (от 0 до 100 % НКПР)	азот	-	-	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
пропан (СзНз)	от 0 до 1,7 (от 0 до 100 % НКПР)	-	0,85 % об.д.±5 % отн.	1,6 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10262-2013
н-бутан (С4Н10)	от 0 до 1,4 (от 0 до 100 % НКПР)	азот	-	-	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
н-бутан (С4Н10)	от 0 до 1,4 (от 0 до 100 % НКПР)		0,7 % об.д.±5 % отн.	1,3 % об.д.±5 % отн.		±(-0,046Х±1,523) % отн.	ГСО 10245-2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС№ 1	ГС №2	ГС№3	ГС №4	Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
гексан (СвН₁₄)	от 0 до 1,0 (от 0 до 100 % НКПР)	азот	-		-		О.ч., сорт 2-й по ГОСТ 9293-74
гексан (СвН₁₄)	от 0 до 1,0 (от 0 до 100 % НКПР)	-	0,5 % об.д.±10 % отн.	0,95 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10540-2014
н-пентан (С5Н12)	от 0 до 1,4 (от 0 до 100 % НКПР)	азот	-	-	-		О.ч., сорт 2-й по ГОСТ 9293-74
н-пентан (С5Н12)	от 0 до 1,4 (от 0 до 100 % НКПР)	-	0,7 % об.д.±5 % отн.	1,33 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10540-2014
н-бутан (СдНю)	от 0 до 1,4 (от 0 до 100 % НКПР)	азот	-		-		О.ч., сорт 2-й по ГОСТ 9293-74
н-бутан (СдНю)	от 0 до 1,4 (от 0 до 100 % НКПР)	-	0,7 % об.д.±5 % отн.	1,33 % об.д.±5 % отн.	-	±1,5 % отн.	ГСО 10540-2014
этилен (С2Н4)	от 0 до 2,3 (от 0 до 100 % НКПР)	азот	-	-	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
этилен (С2Н4)	от 0 до 2,3 (от 0 до 100 % НКПР)		1,15 % об.д.±5 % отн.	2,2 % об.д.±5 % отн.		±1,5 % отн.	ГСО 10540-2014
изобутан (i-C₄H₁₀)	от 0 до 1,4 (от 0 до 100 % НКПР)	азот		-		-	О.ч., сорт 2-й по ГОСТ 9293-74
изобутан (i-C₄H₁₀)	от 0 до 1,4 (от 0 до 100 % НКПР)		0,7 % об.д.±5 % отн.	1,33 % об.д.±5 % отн.		±1,5 % отн.	ГСО 10540-2014

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС№ 1	ГС №2	ГС № 3	ГС №4	Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
диоксид углерода (СО₂)	от 0 до 5 %	ПНГ -воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
		-	0,45 % об.д.±10 % отн.	-	-	±(-2.5Х+2,75) % отн.	ГСО 10241-2013
				2,5 % об.д.±5 % отн.	4,75 % об.д.± 5% отн.	±(-0.046X4-1,523) % отн.	ГСО 10241-2013
оксид углерода (СО)	от 0 до 1500 млн'¹ (0 до 1750 мг/м³)	ПНГ -воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
			0,0036 % об.д. (42 мг/м³)±10 % отн.	0,075 % об.д. (870 мг/м³)±10 % отн.		±(-15,15-Х+4,01) % отн.	ГСО 10260-2013
					0,143 % об.д. (1430 мг/м³) ± 5 % отн.	±(-2,5-Х+2,75) % отн.	ГСО 10260-2013
аммиак (NH₃)	от 0 до 500 млн’¹(от 0 до 354 мг/м³)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
	от 0 до 500 млн’¹(от 0 до 354 мг/м³)		0,0033 % об.д. (21 мг/м³)±20 % отн.	0,025 % об.д. (175 мг/м³)±20 % отн.	0,0415 % об.д. (305 мг/м³)± 20 % отн.	±(-15,15X4-4,015) % отн.	ГСО 10327-2013
	от 0 до 40 млн'¹(от 0 до 28 мг/м³)	ПНГ -воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
	от 0 до 40 млн'¹(от 0 до 28 мг/м³)		0,002 % об.д. (14 мг/м³) ± 20 % отн.	0,035 % об.д. (25 мг/м³) ± 20 % отн.		±(-15,15Х+4,015) % отн.	ГСО 10327-2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС№ 1	ГС №2	ГС№3	ГС №4	Пределы допускаемой погрешности	Номер ГС по реестру ГСО или источник ГС
фосфин (РНз)	от 0 до 10 млн’¹(от Одо 14 мг/м³)	азот	-	-	-	-	О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 10 млн’¹(от Одо 14 мг/м³)		0,000014% об.д. (0,2 мг/м³)±ЗО % отн.	0,00038 % об.д. (6,0 мг/м³)±ЗО % отн.	0,0007 % об.д. (10,1 мг/м³)± 30 % отн.	±8 % отн.	ГСО 10547-2014
	от 0 до 1 млн'¹(от 0 до 1.4 мг/м³)	азот	-	-	-	-	О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 1 млн'¹(от 0 до 1.4 мг/м³)		0,00005 % об.д. (0,7 мг/м³) ±30 % отн.	0,0001 % об.д. (1,2 мг/м³) ± 20 % отн.		±8 % отн.	ГСО 10547-2014
Примечания: - изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011; - НКПР для определяемых компонентов в соответствии с ГОСТ 30852.19-2002; - "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС; - поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82;

Таблица А.З - Технические характеристики эквивалентных ГС пропан - воздух/азот, используемых при периодической поверке газоанализаторов горючих газов с оптическими сенсорами моделей Ventis Рго5.

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погреш-ности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС№ 1	ГС №2	ГС№3	ГС №4	Пределы допускаемой погреш-ности	Номер ГС по реестру ГСО или источник ГС
этан (С₂Н₆)	от 0 до 1,25 (от 0 до 50 % НКПР)	ПНГ -воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
этан (С₂Н₆)	от 0 до 1,25 (от 0 до 50 % НКПР)	-	0,5 % об.д.±Ю % отн.	1,0 % об.д.±10 % отн.	-	±2 % отн.	ГСО 10540-2014
н-бутан (С4Н10)	от 0 до 0,7 (от 0 до 50 % НКПР)	ПНГ -воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
н-бутан (С4Н10)	от 0 до 0,7 (от 0 до 50 % НКПР)	-	0,28 % об.д.±10 % отн.	0,55% об.д.±10 % отн.	-	±2 % отн.	ГСО 10540-2014
н-пентан (С5Н12)	от 0 до 0,7 (от 0 до 50 % НКПР)	ПНГ -воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
н-пентан (С5Н12)	от 0 до 0,7 (от 0 до 50 % НКПР)	-	0,3 % об.д.±10 % отн.	0,6 % об.д.±10 % отн.	-	±2 % отн.	ГСО 10540-2014
гексан (C₆Hj₄)	от 0 до 0,5 (от 0 до 50 % НКПР)	ПНГ -воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
гексан (C₆Hj₄)	от 0 до 0,5 (от 0 до 50 % НКПР)	-	0,18 % об.д.±10 % отн.	0,36 % об.д.±10 % отн.	-	±2 % отн.	ГСО 10540-2014
пропилен (СзНб)	от 0 до 1,0 (от 0 до 50 % НКПР)	ПНГ -воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
пропилен (СзНб)	от 0 до 1,0 (от 0 до 50 % НКПР)	-	0,2 % об.д.±10 % отн.	0,4 % об.д.±10 % отн.	-	±2 % отн.	ГСО 10540-2014
Этанол (С₂Н₅ОН)	от 0 до 1,5 (от 0 до 50 % НКПР)	ПНГ -воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
Этанол (С₂Н₅ОН)	от 0 до 1,5 (от 0 до 50 % НКПР)		0,43 % об.д.±10 % отн.	0,85 % об.д.±10 % отн.		±2 % отн.	ГСО 10540-2014

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента, %	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Пределы допускаемой погреш-ности	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент		ГС№ 1	ГС №2	ГС № 3	ГС №4	Пределы допускаемой погреш-ности	Номер ГС по реестру ГСО или источник ГС
2-пропанол (i-C₃H₇OH)	от 0 до 1,0 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
2-пропанол (i-C₃H₇OH)	от 0 до 1,0 (от 0 до 50 % НКПР)	-	0,26 % об.д.±10 % отн.	0,53 % об.д.±10 % отн.	-	±2 % отн.	ГСО 10540-2014
метанол (СН₃ОН)	от 0 до 2,75 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
метанол (СН₃ОН)	от 0 до 2,75 (от 0 до 50 % НКПР)	-	0,5 % об.д.±10 % отн.	1,0 % об.д.±10 % отн.	-	±2 % отн.	ГСО 10540-2014
изобутан (i-C₄H₁₀)	от 0 до 1,0 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
изобутан (i-C₄H₁₀)	от 0 до 1,0 (от 0 до 50 % НКПР)	-	0,43 % об.д.±10 % отн.	0,8 % об.д.±10 % отн.	-	±2 % отн.	ГСО 10540-2014
гептан (С₇Н₁₆)	от 0 до 1,0 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
гептан (С₇Н₁₆)	от 0 до 1,0 (от 0 до 50 % НКПР)	-	0,27 % об.д.±10 % отн.	0,55 % об.д.±10 % отн.	-	±2 % отн.	ГСО 10540-2014
октан (С₈Н₁₈)	от 0 до 1,0 (от 0 до 50 % НКПР)	ПНГ - воздух	-	-	-	-	Марка Б по ТУ 6- 21-5-82
октан (С₈Н₁₈)	от 0 до 1,0 (от 0 до 50 % НКПР)	-	0,2 % об.д.±10 % отн.	0,4% об.д.±10 % отн.	-	±2 % отн.	ГСО 10540-2014

Примечания:

- изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
- НКПР для определяемых компонентов в соответствии с ГОСТ 30852.19-2002;
- поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82;

Приложение Б

(обязательное)

Схемы подачи ПГС на газоанализаторы портативные многокомпонентные моделей Ventis Pro 4, Ventis Pro 5

1 - источник ПГС (баллон, ГГС или д.р.);
2 - вентиль тонкой регулировки (только при подаче ПГС из баллонов под давлением);
- 3 - насадка;
- 4 - индикатор расхода;
- 5 - газоанализатор.

Рисунок Б. 1 - Схема подачи ПГС на газоанализаторы портативные многокомпонентные моделей Ventis Pro 4, Ventis Pro 5 в исполнении для диффузионного отбора

1 - источник ПГС (баллон, ГГС или д.р.);
2 - вентиль тонкой регулировки или автоматический вентиль с фиксированным расходом (только при подаче ГС из баллонов под давлением);
- 3 - тройник;
- 4 - индикатор расхода;
- 5 - газоанализатор.

Рисунок Б.2 - Схема подачи ГС на газоанализаторы портативные многокомпонентные моделей Ventis Pro 4, Ventis Pro 5 в исполнении для принудительного отбора

Приложение В

(обязательное)

Метрологические характеристики газоанализаторов

Таблица В.1 - Диапазоны измерений, пределы допускаемой основной погрешности и пределы допускаемого времени установления показаний газоанализаторов моделей Ventis Рго4 и Ventis Рго5

Определяемый компонент	Диапазон показаний концентрации компонента	Диапазон измерений концентрации компонента	Пределы допускаемой основной погрешности		Предел допускаемого вре-мени установления показаний СИ Тодд, с
Определяемый компонент	Диапазон показаний концентрации компонента	Диапазон измерений концентрации компонента	абсолютной	относительной, %
Горючие газы¹) (термохимический сенсор)	от 0 до 100 % НКПР²⁾	от 0 до 50 % НКПР включ. св. 50 до 50 % НКПР	±5% НКПР	-	15
Метан (CPU) (термохимический сенсор)	от 0 до 5,0 % об.д.	от 0 до 2,2 % об. д. включ. св. 2,2 до 5,0 % об.д.	±0,2 % об.д.	-	15
Кислород (Ог) (стандарт и long life)	от 0 до 30 % об.д.	от 0 до 30 % об.д.	±0,5 % об.д.		15
Кислород (Ог) (стандарт и long life)	от 0 до 30 % об.д.	от 0 до 10 % об.д. включ. св. 10 до 30 % об.д.	±0,5 % об.д.	-	15
Оксид углерода (СО)	от 0 до 2000 млн'¹ (от 0 до 2333 мг/м³)	от 0 до 40 млн'¹включ. (от 0 до 44 мг/м³включ.)	±4 млн'¹(±4 мг/м³)	-	20
Оксид углерода (СО)	от 0 до 2000 млн'¹ (от 0 до 2333 мг/м³)	св. 40 до 2000 млн' 1 (св. 44 до 2333 мг/м³)	-	±10	20
Оксид углерода (СО), сенсор СО/Нг (с компенсацией чувствительности к водороду)	от 0 до 1000 млн ¹(от 0 до 1166 мг/м³)	от 0 до 40 млн'¹включ. (от 0 до 44 мг/м³включ.)	±4 млн'¹(±4 мг/м³)	-	12
	от 0 до 1000 млн ¹(от 0 до 1166 мг/м³)	св. 40 до 1000 млн'¹, (св. 44 до 1166 мг/м³)	-	±10	12
Сероводород (H₂S)	от 0 до 500 млн'¹ (от 0 до 708 мг/м³)	от 0 до 15 млн’¹включ. (от 0 до 20 мг/м³включ.)	±1,5 млн'¹(±2 мг/м³)	-	25

Определяемый компонент	Диапазон показаний концентрации компонента	Диапазон измерений концентрации компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
		св. 15 до 500 млн'¹, (св. 20 до 708 мг/м³)	-	±10
Диоксид азота (NO₂)	от 0 до 150 млн ¹ (от 0 до 290 мг/м³)	от 0 до 2 млн'¹включ. (от 0 до 3,8 мг/м³ включ.)	±0,3 млн'¹ (±0,6 мг/м³)	-	20
		св. 2,0 до 150 млн'¹, (св. 3,8 до 290 мг/м³)	-	±15
Диоксид серы (SO₂)	от 0 до 150 млн’¹ (от 0 до 400 мг/м³)	от 0 до 6 млн’¹включ. (от 0 до 16 мг/м³включ.)	±0,6 млн'¹ (±1,6 мг/м³)	-	25
		св. 6 до 150 млн’¹включ. (св. 16 до 400 мг/м³включ.)	-	±10
Синильная кислота (HCN)³⁾	от 0 до 30 млн'¹ (от 0 до 34 мг/м³)	от 0 до 2 млн'¹включ. (от 0 до 2,3 мг/м³включ.)	±0,3 млн’¹(+0,3 мг/м³)	-	65
		св. 2 до 30 млн'¹включ. (св. 2,3 до 34 мг/м³включ.)	-	±15
Примечания: Поверочным компонентом является один из следующих определяемых компонентов: ме тан (СН4), метанол (СН3ОН), этан(С₂Нб), этанол(С₂Н5ОН), пропан (СзНв), 2-пропанол (i-С3Н7ОН), бутан (СдНю), изобутан (С4Н10), пентан (C₅Hi₂), гексан (СбНи), гептан (С₇Н1б), октан (CgHig), водород (Н₂), ацетилен (С₂Н₂), этилен (С₂Н4), пропилен (СзНб), бензол (СбНб), оксид этилена (СгЬЦО). ²⁾ Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002. ³⁾ Используются для измерения объемной доли определяемого компонента при аварийной ситуации.

Таблица В.2 - Диапазоны измерений, пределы допускаемой основной погрешности и пределы допускаемого времени установления показаний газоанализаторов моделей Ventis Рго5

Определяемый компонент	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд,с
Определяемый компонент	Диапазон показаний	Диапазон измерений	абсолютной	относительной, %
Метан (СН4) (оптический сен-	от 0 до	от 0 до 2,2 % об. д. включ.	±0,2 % об. д.	-	20
сор СО2/СН4 или сн₄)	100% об. д.	св. 2,2 до 100% об. д.	-	±9	20
Горючие газы¹) (оптический сен-	от 0 до 100 %	от 0 до 50 % НКПР включ.	±5 % НКПР	-	20
сор СО₂/СН, СН₄или СН)	НКПР²	св. 50 до 100% НКПР³	-	±10	20
Г орючие газы	от 0 до 100 % НКПР	от 0 до 50 % НКПР включ.	±5 % НКПР	-
(оптический сенсор СН₄)	от 0 до 100 % НКПР	св. 50 до 100% НКПР	-	±10	20
Диоксид углерода (СО₂)	от 0 до 5 % об. д.	от 0 до 0,5 % об.д. включ.	±0,05 % об.д.	-
(оптический сенсор СО2/СН₄ или СО₂/СН)	от 0 до 5 % об. д.	св. 0,5 до 5 % об. д.	-	±10	32
Оксид углерода (СО) (сенсор COHS-CO и H₂S в одном корпусе)	от 0 до 1500 млн'¹	от 0 до 40 млн'¹включ. (от 0 до 44 мг/м³включ.)	±4 млн'¹(±4 мг/м³)	-	35
	(от 0 до 1750 мг/м³)	св. 40 до 1500 млн'¹, (св. 44 до 1750 мг/м³)	-	±10	35
Сероводород (H₂S) (сенсор COHS-CO и H2S в одном корпусе)	от 0 до 500 млн'¹	от 0 до 15 млн'¹включ. (от 0 до 20 мг/м³включ.)	±1,5 млн'¹(±2 мг/м³)	-	20
Сероводород (H₂S) (сенсор COHS-CO и H2S в одном корпусе)	(от 0 до 708 мг/м³)	св. 15 до 500 млн'¹, (св. 20 до 708 мг/м³)	-	±10	20

Продолжение таблицы В.2

Определяемый компонент	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ То.9Д, С
			абсолютной	относительной, %
Аммиак (NH3)	от 0 до 500 млн'¹ (от 0 до 354 мг/м³)	от 0 до 40 млн'¹включ. (от 0 до 28 мг/м³включ.)	±6 млн'¹(±4 мг/м³)	-	84
		св. 40 до 500 млн'¹, (св. 28 до 354 мг/м³)	-	±15
Фосфин⁴⁾ (РН₃)	от 0 до 10 млн'¹ (от Одо 14 мг/м³)	от 0 до 1 млн'¹включ. (от 0 до 1,4 мг/м³включ.)	±0,15 млн’¹(±0,21 мг/м³)	-	20
		св. 1 до 10 млн'¹, (св. 1,4 до 14 мг/м³)	-	±15
Примечания: Поверочным компонентом является один из следующих определяемых компонентов: метанол (СН3ОН), этан(СгНб), этанол (С2Н5ОН), пропан (СзНв), 2-пропанол (ГСз^ОН), бутан (С₄Ню), изобутан (С4Н10), пентан (С5Н12), гексан (СбНм), гептан (С7Н16), октан (CgHjg), этилен (С2Н4). ²⁾ Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002. ³⁾ Кроме гексана (СбНм), гептана (С7Н16), октана (CgHig), метанола (СН3ОН), этанола (С2Н5ОН), 2-пропанола (ьСз^ОН). ⁴⁾ Используются для измерения объемной доли определяемого компонента при аварийной ситуации.

Приложение Г

(обязательное)

Форма протокола поверки газоанализатора портативного многокомпонентного моделей Ventis Pro 4, Ventis Pro 5

ПРОТОКОЛ

поверки газоанализатора портативного многокомпонентного моделей Ventis Pro 4, Ventis Pro 5

Дата поверки: «____»_____________20___г.

Заводской номер:______________

Температура окружающей среды:_______°C.

Относительная влажность воздуха:_______%.

Атмосферное давление:_______мм рт. ст.

Результаты поверки

Результаты внешнего осмотра___________________________________

Результаты опробования_________________________________________

Результаты определения метрологических характеристик:

Состав и номер ПГС	Номинальное значение содержания определяемого компонента	Показания системы	Пределы основной приведенной погрешности	Пределы основной относительной погрешности

Заключение о годности_______________________________________________________

Поверитель

Подпись

Ф.И.О.

Техническая поддержка

Методика поверки «Газоанализаторы портативные многокомпонентные Ventis Pro 4, Ventis Pro 5» (Код не указан!)

Методика поверки

Газоанализаторы портативные многокомпонентные Ventis Pro 4, Ventis Pro 5

Код не указан!

ОАО "Центрохимсерт"

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «Газоанализаторы портативные многокомпонентные Ventis Pro 4, Ventis Pro 5» (Код не указан!)

Методика поверки

Газоанализаторы портативные многокомпонентные Ventis Pro 4, Ventis Pro 5

Код не указан!

ОАО "Центрохимсерт"

904 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

904 Кб
1 файл
