Методика поверки «Анализаторы концентрации паров этанола в выдыхаемом воздухе АКПЭ-01- "МЕТА"» (МП-242-1134-2011)

*

Анализаторы концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-«МЕТА»

МЕТОДИКА ПОВЕРКИ

МП-242-1134-2011

Настоящая методика поверки распространяется на анализаторы концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-«Мета» (исполнения АКПЭ-01.01, АКПЭ-01.01-01, АКПЭ-01.01М, АКПЭ-01.01М-01, АКПЭ-01 М, АКПЭ-01 М-01, АКПЭ-01 М-02, АКПЭ-01 М-03) (далее -анализаторы), предназначенные для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, и устанавливает методику их первичной поверки (при выпуске из производства и после ремонта) и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 1 год.

1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2

• 2.2 Допускается применение других средств поверки, тип которых утвержден и внесен в Государственный реестр средств измерений РФ, метрологические характеристики и статус которых соответствует требованиям ГОСТ 8.578, МИ 2590 и не хуже указанных в таблице 2.

• 2.3 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке или аттестации, ГСО состава водных растворов этанола и газовые смеси в баллонах под давлением - действующие паспорта.

При проведении поверки соблюдают следующие требования безопасности:

• 3.1  Помещение, в котором проводят поверку, оборудовано приточно-вытяжной вентиляцией.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны соответствуют требованиям ГОСТ 12.1.005.

• 3.3 При монтаже и работе с приборами должны соблюдаться требования «Правил технической эксплуатации электроустановок» и «Правил техники безопасности при эксплуатации электроустановок потребителей», утвержденные органами Госэнергонадзора.

• 3.4 При работе с газовыми смесями в баллонах под давлением соблюдают «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденные Госгортехнадзором.

• 4.1  При проведении поверки соблюдают следующие условия:

• - диапазон температуры окружающего воздуха, °С:от 15 до 25;

• - диапазон относительной влажности окружающего воздуха, %: от 30 до 80;

• - диапазон атмосферного давления, кПа: от 90,6 до 104,8;

• - массовая концентрация этанола в окружающем воздухе, мг/м³: не более 5.

• 4.2 При применении ГСО состава водных растворов этанола со-

----------------

• - раствор используется для однократной заливки в генератор;

• - раствор подлежит замене при превышении максимального количества поверяемых анализаторов (п. 6.3.1.9) или при нахождении в генераторе более 6 часов;

• - после использования раствор хранению и повторному использованию не подлежит.

Перед проведением поверки выполняют следующие подготовительные работы:

• - подготавливают анализатор к работе в соответствии с требованиями раздела «Подготовка к работе» руководства по эксплуатации (далее - РЭ);

• - подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

• - проверяют наличие паспортов и сроков годности ГСО состава водных растворов этанола и газовых смесей в баллонах под давлением;

• - проверяют наличие и целостность защитных этикеток на бутылях с ГСО состава водных растворов этанола;

• - баллоны с газовыми смесями выдерживают в помещении, в котором проводят поверку, не менее 24 ч, поверяемый анализатор - не менее 2 ч.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

• - отсутствие внешних повреждений, влияющих на работоспособность;

• - исправность органов управления;

• - маркировка, соответствующая требованиям РЭ;

• - четкость ЧАЛПМПАМ ня nauannv



• 6.2.1 Проверку общего функционирования анализатора проводят в процессе автотестирования при включении:

• - включают анализатор согласно РЭ;

• - убеждаются, что анализатор вышел на рабочий режим.

Результаты проверки общего функционирования считают положительными, если все технические тесты анализатора завершены успешно.

• 6.2.2 Проверку расхода газовой смеси (в автоматическом режиме отбора пробы) проводят путем последовательной подачи на анализатор поверочного нулевого газа - азота из баллона под давлением с разным расходом (подача азота осуществляется через мундштук, входящий в комплект анализатора).

Проверку выполняют в следующей последовательности:

• 1) Открывают баллон с азотом и с помощью вентиля тонкой регулировки, контролируя по ротаметру, устанавливают расход от 6 до 7 дм³/мин.

Подсоединяют анализатор и запускают на измерение согласно РЭ, при этом анализатор не должен провести измерение и на индикаторе анализатора не должны появиться показания.

• 2) Открывают баллон с азотом и с помощью вентиля тонкой регулировки, контролируя по ротаметру, устанавливают расход от 9 до 10 дм³/мин.

Подсоединяют анализатор и запускают на измерение согласно РЭ, при этом анализатор должен провести измерение, и на индикаторе анализатора должны появиться нулевые показания в виде «0,000 мг/л».

Результаты проверки расхода газовой смеси (в автоматическом режиме отбора пробы) считают положительными, если анализатор соответствует вышеперечисленным требованиям.

• 6.2.3 Проверку объема газовой смеси (в автоматическом режиме отбора пробы) проводят путем последовательной подачи на анализатор двух проб разного объема поверочного нулевого газа - азота из баллона под давлением (подача азота осуществляется через мундштук, входящий в комплект анализатора).

• 1) Открывают баллон с азотом и с помощью вентиля тонкой регулировки, контролируя по ротаметру, устанавливают расход от 9 до 10 дм³/мин.

Подсоединяют анализатор и запускают на измерение согласно РЭ, включают секундомер.

Через 6 секунд прекращают подачу газовой смеси на вход анализатора, при этом анализатор не должен провести измерение и на индикаторе анализатора не должны появиться показания.

• 2) Открывают баллон с азотом и с помощью вентиля тонкой регулировки, контролируя по ротаметру, устанавливают расход от 9 до 10 дм³/мин.

Подсоединяют анализатор и запускают на измерение согласно РЭ, включают секундомер.

Через 10 секунд прекращают подачу газовой смеси на вход анализатора, при этом анализатор должен провести измерение, и на индикаторе анализатора должны появиться нулевые показания в виде «0,000 мг/л».

Результаты проверки объема газовой смеси (в автоматическом режиме отбора пробы) считают положительными, если анализатор соответствует вышеперечисленным требованиям.

• 6.3.1 Определение основной погрешности проводят путем поочередной подачи на анализатор газовых смесей (далее - ГС) в последовательности №№ 1-2-3-4-5 (таблица Б.1 приложения Б) и регистрации показаний анализатора.

Метрологические характеристики анализатора приведены в таблице А.1 приложения А.

• 6.3.1.1  Собирают газовую систему, схема которой изображена на рисунке 1.

Генератор располагают так, чтобы на него не падали прямые солнечные лучи и вблизи отсутствовали источники охлаждения или нагрева. Длина соединительной трубки на выходном штуцере генератора - не более 5 см. Необходимо убедиться в отсутствии влаги и конденсата на

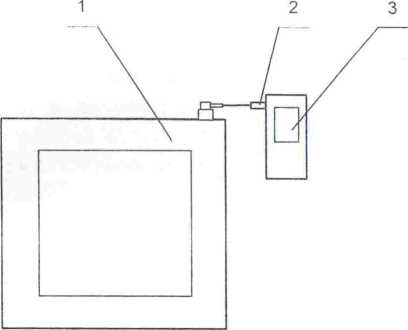

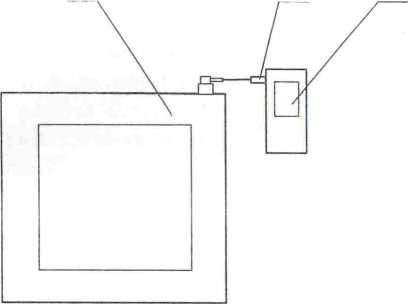

1 - генератор; 2 - мундштук из комплекта анализатора; 3 - анализатор

Рисунок 1 - Схема газовой системы при подаче на анализатор ГС от генератора

• 6.3.1.2 В соответствии с РЭ генератора приготавливают ГС № 1, используя дистиллированную воду (таблица Б.1 приложения Б).

• 6.3.1.3 Через 30 минут после включения генератора необходимо убедиться, что горит индикатор «ГОТОВ» на верхней панели генератора.

Примечание - При проведении поверки с помощью генераторов паров этанола в воздухе других типов после прогрева генератора необходимо убедиться, что генератор готов к работе в соответствии с требованиями его РЭ.

• 6.3.1.4 Проводят три цикла измерений по схеме:

• - включают анализатор согласно РЭ;

• - после выхода анализатора на рабочий режим нажимают кнопку «СТАРТ» анализатора;

• - подсоединяют анализатор и подают ГС с выхода генератора на анализатор путем нажатия и удержания кнопки «СТАРТ» генератора Время подачи пробы ГС на анализатор не более 10 с;

• - после окончания отбора пробы отпускают кнопку «СТАРТ» генератора и отсоединяют анализатогх

- соблюдают интервал между циклами измерений: не менее 10

Примечание - При проведении поверки с помощью генераторов паров этанола в воздухе других типов устанавливают расход ГС на выходе генератора от 9 до 10 дм³/мин. Газовую систему при подаче на анализатор ГС от генератора собирают согласно РЭ генератора.

• 6.3.1.5 В соответствии с РЭ генератора приготавливают ГС № 2, используя соответствующий ГСО состава водного раствора этанола (таблица Б.1 приложения Б).

• 6.3.1.6  Повторяют операции согласно п. 6.3.1.3.

• 6.3.1.7 Рассчитывают действительное значение массовой концентрации этанола в ГС на выходе генератора , мг/л, по формуле

f =0,38866-cf,

где п^’ - аттестованное значение массовой концентрации этанола в используемом ГСО состава водного раствора этанола, указанное в паспорте, мг/см³.

• 6.3.1.8 Проводят три цикла измерений согласно п. 6.3.1.4.

• 6.3.1.9 При выполнении измерений регистрируют количество анализаторов, поверенных с помощью генератора без замены ГСО состава водного раствора этанола.

Максимальное количество поверяемых анализаторов с помощью генераторов спирто-воздушных смесей модификаций ГСВС-МЕТА-02, ГСВС-МЕТА-02 М составляет 9 шт., модификации ГСВС-МЕТА-02 С -3 шт.

Примечание - При проведении поверки с помощью генераторов паров этанола в воздухе других типов максимальное количество поверяемых анализаторов рассчитывают с учетом максимального количества генерируемых проб газовой смеси без замены водного раствора этанола, указанного в описании типа генератора.

При превышении максимального количества поверяемых анализаторов выполняют замену ГСО состава водного раствора этанола в генераторе и повторяют п.п. 6.3.1.5-6.3.1.8.

»

• 6.3.2 Определение погрешности в рабочих условиях эксплуатации проводят в климатической камере при температуре, соответствующей нижнему/верхнему значению рабочих условий. Измерение температуры в климатической камере проводят при помощи измерителя параметров микроклимата «Метеоскоп».

Измерения проводят путем подачи на вход анализаторов ГС № 3 (таблица Б.1 приложения Б) и регистрации показаний анализатора.

• 6.3.2.1  Выдерживают анализаторы в климатической камере при температуре:

• - от О °C до 4°С - для анализаторов модификации АКПЭ-01.01, АКПЭ-01.01М ;

• - от минус 10 °C до минус 6°С - для анализаторов модификации АКПЭ-01М.

Время выдерживания в климатической камере анализаторов:

• - не менее 2 часов - для анализаторов модификации АКПЭ-01.01, АКПЭ-01.01М ;

• - не менее 1 часа - для анализаторов модификации АКПЭ-01М.

• 6.3.2.2 Собирают газовую систему согласно п. 6.3.1.1.

• 6.3.2.3 В соответствии с РЭ генератора приготавливают ГС № 3, используя соответствующий ГСО состава водного раствора этанола (таблица Б.1 приложения Б).

• 6.3.2.4  Повторяют операции согласно п.п. 6.3.1.3, 6.3.1.7, 6.3.1.9.

• 6.3.2.5 Проводят три цикла измерений по схеме:

• - включают анализатор согласно РЭ;

• - после выхода анализатора на рабочий режим нажимают кнопку «СТАРТ» анализатора;

• - достают анализатор из климатической камеры и подают ГС с выхода генератора на анализатор путем нажатия и удержания кнопки «СТАРТ» генератора. Время подачи пробы ГС на анализатор не более 10 с;

• - после окончания отбора пробы отпускают кнопку «СТАРТ» генератора и отсоединяют анализатор;

• - регистрируют показание анализатора С,, мг/л;

• - помещают анализатор в климатическую камеру;

• - mfSntnnatHT мштопаап ллс»м/л\/ iimi/поллы момдпди1Ш' ио ллоиоо R

Примечание - При проведении поверки с помощью генераторов паров этанола в воздухе других типов устанавливают расход ГС на выходе генератора от 9 до 10 дм³/мин. Газовую систему при подаче на анализатор ГС от генератора собирают согласно РЭ генератора.

• 6.3.2.6 Выдерживают анализаторы в климатической камере при температуре от 36 °C до 40°С.

Время выдерживания в климатической камере анализаторов:

• - не менее 2 часов - для анализаторов модификации АКПЭ-01.01, АКПЭ-01.01М ;

• - не менее 1 часа - для анализаторов модификации АКПЭ-01М.

• 6.3.2.7  Повторяют операции согласно п.п. 6.3.2.2 - 6.3.2.5.

• 7.1 Обработка результатов измерений при определении основной погрешности согласно п. 6.3.1.

По результатам измерений, полученным в каждой точке поверки по каждому циклу измерений, определяют основную абсолютную или относительную погрешность анализатора в зависимости от того, какая погрешность нормирована для данной точки поверки.

• 7.1.1  Основную абсолютную погрешность Д._й/ , мг/л, рассчитывают по формуле

д = N-N^M

где N_i - измеренное значение массовой концентрации этанола в ГС, мг/л;

- действительное значение массовой концентрации этанола

в ГС, рассчитанное по формуле 1, мг/л.

• 7.1.2 Основную относительную погрешность 8_mi , %, рассчиты-

  вают по формуле	N, -Nf
  51пи	- яу

каждой точке поверки не превышают пределов допускаемой основной погрешности, указанных в таблице А.1 приложения А.

• 7.2 Обработка результатов измерений при определении погрешности в рабочих условиях эксплуатации согласно п. 6.3.2.

• 7.2.1  По результатам измерений, полученным в каждой точке поверки по каждому циклу измерений, определяют абсолютную погрешность анализатора по формуле 2.

• 7.2.2 Результаты проверки погрешности в рабочих условиях эксплуатации считают положительными, если максимальные значения погрешности анализатора в каждой точке поверки не превышают пределов допускаемой погрешности в рабочих условиях эксплуатации, указанных в таблице А.2 приложения А для соответствующего диапазона температуры окружающего воздуха.

• 8.1 Составляют протокол поверки по форме в соответствии с приложением В.

• 8.2 При положительных результатах поверки анализатор признают годным к применению, выписывают на него свидетельство о поверке установленной формы согласно ПР 50.2.006 (форма оборотной стороны свидетельства о поверке в приложении Г) и в память анализатора вводят дату проведения поверки.

При периной поверке анализатора при выпуске из производства допускается выписывать свидетельство о поверке или наносить повери-тельное клеймо в паспорт анализатора.

Для ввода даты поверки в память анализатора переходят в сервисное меню в раздел «Дата поверки», редактируют и сохраняют дату поверки анализатора.

Примечание - Для перехода в сервисное меню анализатора вводят пароль, установленный изготовителем. Для получения информации о пароле направляют официальный запрос изготовителю: ООО НПФ «МЕТА» (445359, г. Жигулевск, ул. Радиозаводская, д. 1, а/я 25, тел.: (8^2) 2-18-55, 2-39-48).

• 8.3 При отрицательных результатах поверки анализатор не до-

ПРИЛОЖЕНИЕ А

(обязательное)

Основные метрологические характеристики анализаторов

Таблица А.1- Диапазон измерений и пределы допускаемой основной погрешности анализаторов

Таблица А.2 - Пределы допускаемой погрешности в рабочих условиях эксплуатации

^1; Указанные в таблице пределы допускаемой погрешности в рабочих условиях эксплуатации определены с учетом пределов допускаемой основной погрешности и дополнительной погрешности анализаторов, вызванной изменением температуры окружающего воздуха. Пределы допускаемой дополнительной погрешности анализаторов, вызванной

I изменением температуры окружающего воздуха на каждые 5 °C в пределах рабочих условий относительно нормальных условий составляют 0,25 в долях от пределов допускаемой основной погрешности.

^2> Значение температуры окружающего воздуха определяется при помощи средства измерения, тип которого внесен в государственный реестр утвержденных типов средств измерений РФ, и которое поверено в установленном порядке.

• ³⁾ Только для анализаторов модификации АКПЭ-01М.

• ⁴⁾ Указаны пределы допускаемой основной погрешности согласно таблице А.1.

ПРИЛОЖЕНИЕ Б

(обязательное)

Перечень и метрологические характеристики водных растворов этанола, применяемых при поверке

Таблица Б.1

¹⁾ ГСО состава водных растворов этанола ВРЭ-2 (ГСО 8789-2006. Грани-цы относительной погрешности при Р=0,95: ± 1 %).

ПРИЛОЖЕНИЕ В (обязательное) Форма протокола поверки ПРОТОКОЛ ПОВЕРКИ

Ан а л и зато р

Заводской №

Дата выпуска

Дата поверки

Условия поверки:      температура окружающего воздуха

атмосферное давление________________кПа;

относительная влажность________________%.

РЕЗУЛЬТАТЫ ПОВЕРКИ

• 1  Результаты внешнего осмотра__________________________________.

• 2 Результаты опробования_______________________________________.

• 3 Результаты определения метрологических характеристик:

3.1 Результаты определения основной погрешности

Примечание-В свидетельстве о поверке указывают максимальную по абсолютному значению основную погрешность анализатора, полученную при поверке в каждом диапазоне измерений.

3.2 Результаты определения погрешности в рабочих условиях эксплуатации

4 Поверка проведена с помощью генератора газовых смесей паров этанола в воздухе

(указывают тип и заводской номер генератора)

в комплекте с ГСО состава водных растворов этанола ВРЭ-2

(ГСО 8789-2006)________________________________________________

(указывают номера используемых образцов)

5 Заключение

Поверитель

ПРИЛОЖЕНИЕ Г

(обязательное)

Форма оборотной стороны свидетельства о поверке

Поверка проведена в соответствии с документом МП 242-1134-2011 «Анализаторы концентрации паров этанола в выдыхаемом воздухе АК-ПЭ-01-«МЕТА». Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 4 марта 2011 г.

• 1  Результаты внешнего осмотра___________________________________.

• 2 Результаты опробования________________________________________.

• 3 Результаты определения метрологических характеристик:

3.1 Результаты определения основной погрешности

3.2 Результаты определения погрешности в рабочих условиях эксплуа

тации __________________________________________________________

Таблица 2 - Пределы допускаемой погрешности в рабочих услови

ях эксплуатации

Примечание-В таблице 2 строки, отмеченные знаком «*» приво

дят только для анализаторов модификации АКПЭ-01М.

• 4 Поверка проведена с помощью генератора газовых смесей паров этанола в воздухе

(указывают тип и заводской номер генератора)

в комплекте с ГСО состава водных растворов этанола ВРЭ-2 (ГСО 8789-2006)________________________________________________

(указывают номера используемых образцов)

• 5 Условия поверки:   температура окружающего воздуха_______°C;

атмосферное давление________________кПа;

относительная влажность________________%.

Поверитель

И. О. Фамилия

дата поверки
