УТВЕРЖДАЮ

АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ

NV08C-RTK

NVS-RTK

NVS-RTK-M

МЕТОДИКА ПОВЕРКИ

МП АПМ 78-15

Москва

2015

Настоящая методика поверки распространяется на аппаратуру геодезическую спутниковую NV08C-RTK, NVS-RTK, NVS-RTK-M, производства ООО «НВС Навигационные Технологии», г. Москва (далее - аппаратура) и устанавливает методику ее первичной и периодической поверки.

Интервал между поверками - 1 год.

1. Операцин поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

№ п/п

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1

Внешний осмотр

7.1

Да

Да

2

Опробование

7.2

Да

Да

2.1

Идентификация программного обеспечения

7.2.1

Да

Да

3

Определение метрологических характеристик:

7.3

3.1

Определение абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) в режиме «Статчг?»

7.3.1

Да

Да

3.2

Определение абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени» (RTK)

7.3.2

Да

Да

3.3

Определение абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) в режиме «Дифференциальный кодовый» (DGPS)

7.3.3

Да

Да

3.4

Определение абсолютной погрешности измерений координат (при доверительной вероятности 0,95) в режиме «Навигация»

7.3.4

Да

Да

3.5

Определение абсолютной погрешности измерений координат (при доверительной вероятности 0,95) в режиме «Навигация с дифференциальными поправками» (SBAS)

7.3.5

Да

Да

2. Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства, приведенные в таблице 2.

Таблица 2

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7.3.1

7.3.2

Фазовый светодальномер (тахеометр электронный),

7.3.3

1 разряд ГОСТ Р 8.750-2011

7.3.4

Имитатор сигналов СН-3803М,

7.3.5

1 разряд ГОСТ Р 8.750-2011

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методике поверки.

3. Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы на аппаратуру, имеющие достаточные знания и опыт работы с нею.

4. Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на аппаратуру и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки и правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88.

5. Условия поверки

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

  • •  температура окружающей среды, °C.............................................. 20±15;

  • •  относительная влажность воздуха, %............................................ не более 80;

  • •  атмосферное давление, кПа (мм рт.ст.)......................................84,0..106,7 (630..800);

  • •  измерения должны проводиться при отсутствии осадков и порывов ветра.

6. Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • • проверить наличие действующих свидетельств о поверке на средства поверки;

  • • аппаратуру и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

  • • аппаратура должна быть установлена на специальных основаниях (фундаментах) или штативах, не подвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.

7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие аппаратуры следующим требованиям:

  • •  отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики;

  • •  наличие маркировки и комплектности согласно требованиям эксплуатационной документации на аппаратуру.

7.2 Опробование

При опробовании должно быть установлено соответствие аппаратуры следующим требованиям:

  • •  отсутствие качки и смещений неподвижно соединенных деталей и элементов;

  • •  правильность взаимодействия с комплектом принадлежностей;

  • •  работоспособность всех функциональных режимов.

7.2.1 Идентификация программного обеспечения

Идентификацию программного обеспечения (ПО) следует проводить по следующему алгоритму:

Алгоритм методики подтверждения соответствия ПО Storegis:
  • 7.2.1 Включить компьютер с установленным ПО “Storegis”;

  • 7.2.2 Запустить программу “Storegis”;

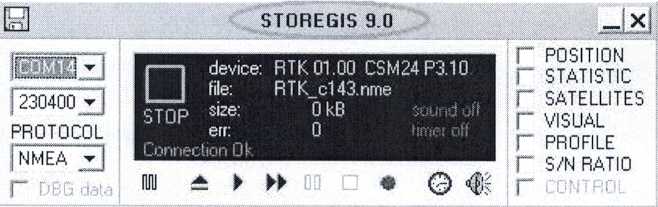

  • 7.2.3 В заголовке открывшегося окна прочитать наименование и номер версии ПО “Storegis”:

    Рисунок 1.

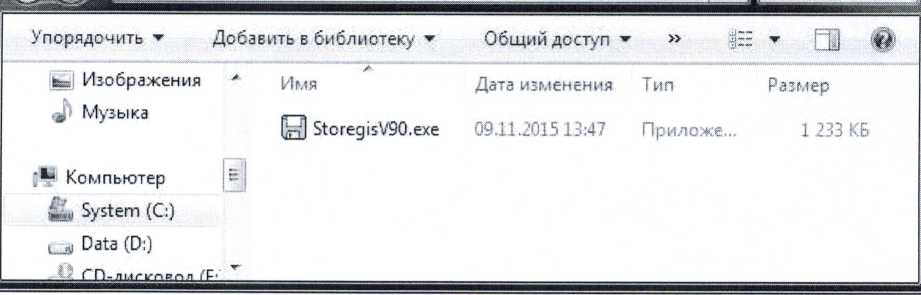

  • 7.2.4 Для определения контрольной суммы открыть в браузере исходный файл ПО “Storegis" -«Storegis.exe» по адресу (по умолчанию):

C:\NV08C-RTK\Storegis\

« System (С:) ► NV08C-RTK ► Storegis

Рисунок 2.

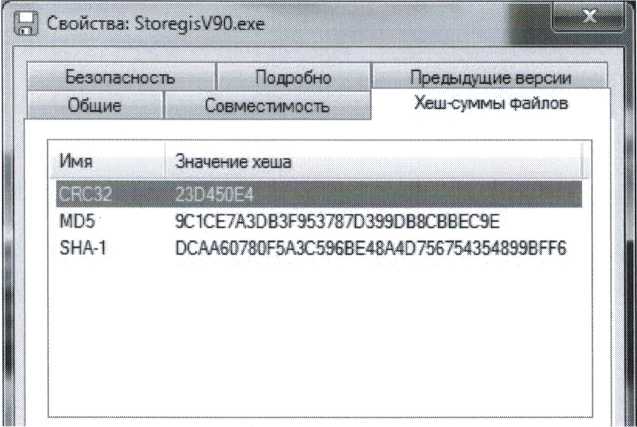

  • 7.2.5 Открыть меню «Свойства» файла и во вкладке «Хеш-суммы файлов» проконтролировать контрольную сумму вычисленную по алгоритму CRC32.

Рисунок 3.

Определенные идентификационные данные должны соответствовать данным, приведенным в таблице 3.

Таблица 3

Идентификационное наименование ПО

Storegis

Номер версии (идентификационный номер) ПО, не ниже

9.0

Цифровой идентификатор ПО

23D450E4

Алгоритм вычисления цифрового идентификатора ПО

CRC32

7.3 Определение метрологических характеристик

7.3.1 Определение абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) в режиме «Статика»

Абсолютная погрешность измерений расстояний (при доверительной вероятности 0,95) в режиме «Статика» определяется путем многократных измерений (не менее 5) двух контрольных линий, действительные длины которых расположены в диапазоне (0,5-1,5) км и определены электронным тахеометром 1 разряда. Измерения следует выполнять в соответствии с руководством по эксплуатации. Абсолютная погрешность измерения каждой линии вычисляется как сумма систематической и случайной погрешности по выражению:

АЛ,

- погрешность измерений j линии;

L, h

- эталонное значение j линии;

- измеренное аппаратурой значение) линии i измерением;

ni

- число измерений j линии.

Абсолютная погрешность измерений расстояний в режиме «Статика» при доверительной вероятности 0,95 не должна превышать значений, приведенных в приложении к настоящей методике поверке.

7.3.2 Определение абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени» (RTK)

Абсолютная погрешность измерений расстояний (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени» (RTK) определяется не менее 10-и кратным измерением контрольной линии, действительная длина которой расположена в диапазоне (0,5-1,5) км и определена тахеометром электронным 1 разряда. Измерения следует выполнять в соответствии с руководством по эксплуатации. Абсолютная погрешность измерения контрольной линии вычисляется как сумма систематической и случайной погрешности по выражению:

А£ - погрешность измерений контрольной линии;

Lo - эталонное значение контрольной линии;

L- - измеренное аппаратурой значение контрольной линии i измерением; п - число измерений контрольной линии.

Абсолютная погрешность измерений расстояний в режиме «Кинематика в реальном времени» (RTK) при доверительной вероятности 0,95 не должна превышать значений, приведенных в приложении к настоящей методике поверке.

7.3.3 Определение абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) в режиме «Дифференциальный кодовый» (DGPS)

Абсолютная погрешность измерений расстояний (при доверительной вероятности 0,95) в режиме «Дифференциальный кодовый» (DGPS) определяется в соответствии с п.п. 7.3.1 настоящей методики поверки.

Абсолютная погрешность измерений расстояний в режиме «Дифференциальный кодовый» (DGPS) при доверительной вероятности 0,95 не должна превышать значений, приведенных в приложении к настоящей методике поверке.

7.3.4 Определение абсолютной погрешности измерений координат (при доверительной вероятности 0,95) в режиме «Навигация»

Абсолютная погрешность измерений координат (при доверительной вероятности 0,95) в режиме «Навигация» определяется (при геометрическом факторе точности PDOP не более 3) с помощью имитатора сигналов космических навигационных систем ГЛОНАСС/GPS. Измерения следует выполнять в соответствии с руководством по эксплуатации при моделировании имитатором сигналов условий (сценария) неподвижности аппаратуры. Абсолютная погрешность измерения вычисляется как сумма систематической и случайной погрешности по выражению:

A v Y н - погрешность измерений координат X, Y, Н; SOx Y н - эталонные значения координат X, Y, Н задаваемые имитатором сигналов;

S, v г„   - измеренные аппаратурой значения координат X, Y, Н;

пх у н - число измерений координат X, Y Н.

Примечание.

X, Y - прямоугольные координаты полученные преобразованием сферических координат (широта, долгота,) по алгоритму ГОСТ Р 51794-2001 «Системы координат. Методы преобразований координат определяемых точек»

Абсолютная погрешность измерений координат в режиме «Навигация» при доверительной вероятности 0,95 не должна превышать значений, приведенных в приложении к настоящей методике поверке.

  • 7.3.5 Определение погрешности измерений координат (при доверительной вероятности

0,95) в режиме «Навигация с дифференциальными поправками» (SBAS)

Абсолютная погрешность измерений координат (при доверительной вероятности 0,95) в режиме «Навигация с дифференциальными поправками» (SBAS) определяется в соответствии с п.п. 7.3.4 настоящей методики поверки.

Абсолютная погрешность измерений в режиме «Навигация с дифференциальными поправками» (SBAS) не должна превышать значений, приведенных в приложении к настоящей методике поверке.

8. Оформление результатов поверки

8.1 Положительные результаты поверки аппаратуры геодезической спутниковой NV08C-RTK, NVS-RTK, NVS-RTK-M оформляют свидетельством о поверке в соответствии с Приказом Минпромторга №1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

8.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики аппаратуру к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с Приказом Минпромторга №1815. В извещении указывают причину непригодности и приводят указание о направлении аппаратуры в ремонт или невозможности их дальнейшего использования.                  /7

Начальник отдела координации работ по обеспечению единства измерений ООО «Автопрогресс-М»

Лапшинов В.А.

Приложение

Наименование характеристики

Значение характеристики

Тип приемника

Одночастотный

Количество каналов

32

Принимаемые сигналы от навигационных систем

ГЛОНАСС

GPS

Режимы измерений

«Статика»

«Кинематика в реальном времени (RTK)» «Дифференциальный кодовый (DGPS)» «Навигация»

«Навигация с дифференц. поправками (SBAS)»

Тип антенны

Внешняя ГЛОНАСС/GPS

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) в режиме «Статика», мм:

  • •  в плане

  • •  по высоте

±(10 + 1 х 10’6 х D)

±(14 + 1 х Ю'6х D) где D - измеряемое расстояние, мм

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени» (RTK), мм:

  • •  в плане

  • •  по высоте

±(20 +2 х 10’6 х D) ±(40 + 2 х Ю'6 х D) где D - измеряемое расстояние, мм

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) в режиме (DGPS), м:

  • •  в плане

  • •  по высоте

±0,6

±0,6

Границы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,95) в режиме «Навигация», м:

  • •  в пла«е

  • •  по высоте

±3,0

±3,0

Границы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,95) «Навигация с дифференциальными поправками» (SBAS), м:

  • •  в плане

  • •  по высоте

±2,0

±2,0

Диапазон рабочих температур, °C

от минус 40 до плюс 80

Габаритные размеры (ДхЩхВ), мм, не более:

• NV08C-RTK

71,0x46,0x8,1

• NVS-RTK

109,5x82,0x32,0

• NVS-RTK-M

117,0x120,0x42,0

Масса, кг, не более:

• NV08C-RTK

0,05

• NVS-RTK

0,22

• NVS-RTK-M

0,34
